太阳能光伏系统组成太阳能光伏系统是一种以太阳能光伏电池为核心组件的能源转换系统。

充分利用太阳能资源，将太阳辐射能转换为电能，实现可再生能源的利用。

太阳能光伏系统主要由太阳能光伏电池组件、支架系统、逆变器、电池储能装置以及配电系统等组成。

1. 太阳能光伏电池组件太阳能光伏电池是太阳能光伏系统的核心部件，负责将太阳能辐射能转化为直流电能。

太阳能光伏电池一般由多个光伏电池片组成，光伏电池片利用光生电效应将太阳光转换为电能。

常见的光伏电池技术有单晶硅、多晶硅和薄膜太阳能电池等。

2. 支架系统支架系统是用于安装太阳能光伏电池组件的支架结构，可以将光伏电池组件固定在地面或屋顶等合适的位置。

支架系统需要具备抗风、抗震、防腐等特性，以确保太阳能光伏系统在各种环境条件下的稳定运行。

3. 逆变器逆变器是太阳能光伏系统中的重要组成部分，主要功能是将直流电能转换为交流电能。

太阳能光伏电池产生的电能为直流电，而家庭和工业用电通常是交流电。

逆变器不仅可以实现电能转换，还能够对电能进行调节和控制，确保太阳能光伏系统的稳定输出。

4. 电池储能装置电池储能装置是太阳能光伏系统的重要配件之一，用于储存光伏电池产生的电能。

通过储能装置，太阳能光伏系统可以在夜间或天气不好时继续供电。

目前常用的电池储能装置有铅酸电池、锂离子电池等，其容量和类型需根据实际需求进行选择。

5. 配电系统配电系统是太阳能光伏系统的配套设施，用于将发电产生的电能输送到需要使用的地方。

配电系统包括电缆、接线盒、断路器等组件，确保电能在不同设备之间的流通畅通，并提供过载保护等功能。

太阳能光伏系统的组成部分相互配合，共同完成电能的转化和输送。

其工作原理是，太阳能光伏电池组件吸收太阳光辐射，产生电能，并通过支架系统固定在合适的位置。

光伏电池组件的直流电能经过逆变器转换为交流电能，再通过电池储能装置进行储存，最后通过配电系统输送到需要使用的地方。

这样，人们就可以利用太阳能光伏系统提供的电能，实现对可再生能源的有效利用。

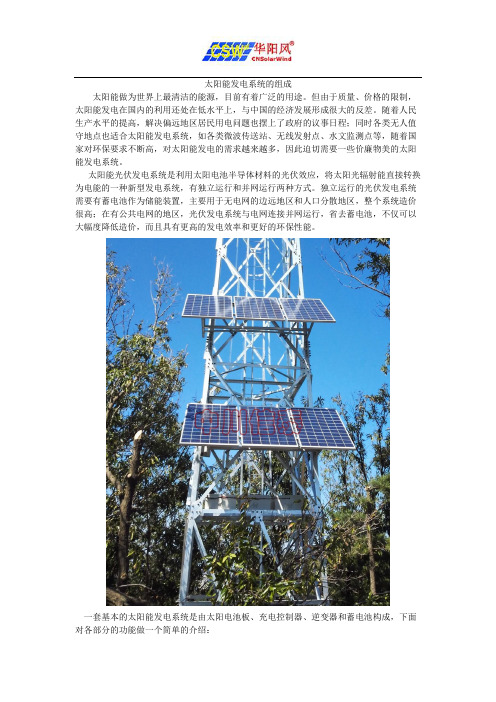

太阳能发电系统的组成太阳能做为世界上最清洁的能源，目前有着广泛的用途。

但由于质量、价格的限制，太阳能发电在国内的利用还处在低水平上，与中国的经济发展形成很大的反差。

随着人民生产水平的提高，解决偏远地区居民用电问题也摆上了政府的议事日程；同时各类无人值守地点也适合太阳能发电系统，如各类微波传送站、无线发射点、水文监测点等，随着国家对环保要求不断高，对太阳能发电的需求越来越多，因此迫切需要一些价廉物美的太阳能发电系统。

太阳能光伏发电系统是利用太阳电池半导体材料的光伏效应，将太阳光辐射能直接转换为电能的一种新型发电系统，有独立运行和并网运行两种方式。

独立运行的光伏发电系统需要有蓄电池作为储能装置，主要用于无电网的边远地区和人口分散地区，整个系统造价很高；在有公共电网的地区，光伏发电系统与电网连接并网运行，省去蓄电池，不仅可以大幅度降低造价，而且具有更高的发电效率和更好的环保性能。

一套基本的太阳能发电系统是由太阳电池板、充电控制器、逆变器和蓄电池构成，下面对各部分的功能做一个简单的介绍：1.太阳电池板太阳电池板的作用是将太阳辐射能直接转换成直流电，供负载使用或存贮于蓄电池内备用。

一般根据用户需要，将若干太阳电池板按一定方式连接，组成太阳能电池方阵，再配上适当的支架及接线盒组成。

2.充电控制器在不同类型的光伏发电系统中，充电控制器不尽相同，其功能多少及复杂程度差别很大，这需根据系统的要求及重要程度来确定。

充电控制器主要由电子元器件、仪表、继电器、开关等组成。

在太阳发电系统中，充电控制器的基本作用是为蓄电池提供最佳的充电电流和电压，快速、平稳、高效的为蓄电池充电，并在充电过程中减少损耗、尽量延长蓄电池的使用寿命；同时保护蓄电池，避免过充电和过放电现象的发生。

如果用户使用直流负载，通过充电控制器还能为负载提供稳定的直流电（由于天气的原因，太阳电池方阵发出的直流电的电压和电流不是很稳定）。

3、逆变器逆变器的作用就是将太阳能电池方阵和蓄电池提供的低压直流电逆变成220伏交流电，供给交流负载使用。

光伏发电设备基本组成
光伏发电设备的基本组成包括以下几个部分：
1. 光伏电池：光伏电池是光伏发电设备的核心组件，用于将太阳光辐射转化为直流电能。

常见的光伏电池有单晶硅、多晶硅和薄膜太阳能电池等。

2. 支架和固定系统：用于支撑和固定光伏电池组成的光伏阵列，确保太阳能充分照射到电池表面。

3. 逆变器：逆变器是将光伏电池发出的直流电能转换成交流电能的设备。

逆变器能够将光伏电池产生的直流电转换成符合电网电压和频率要求的交流电。

4. 电网连接装置：用于将光伏系统发出的电能连接到电网，将光伏发电系统产生的电能注入到电网中或从电网中提取电能。

5. 电池组（可选）：用于存储光伏发电系统产生的电能，以便在夜间或阴天时使用。

电池组可以提供备用电源、平衡电网负荷等功能。

6. 监控和控制系统：用于实时监测光伏发电系统的工作状态、电能输出等信息，并对系统进行控制和管理，以提高系统的效率和可靠性。

需要注意的是，光伏发电设备的具体组成和配置可能会因应用场景、系统规模和需求的不同而有所差异。

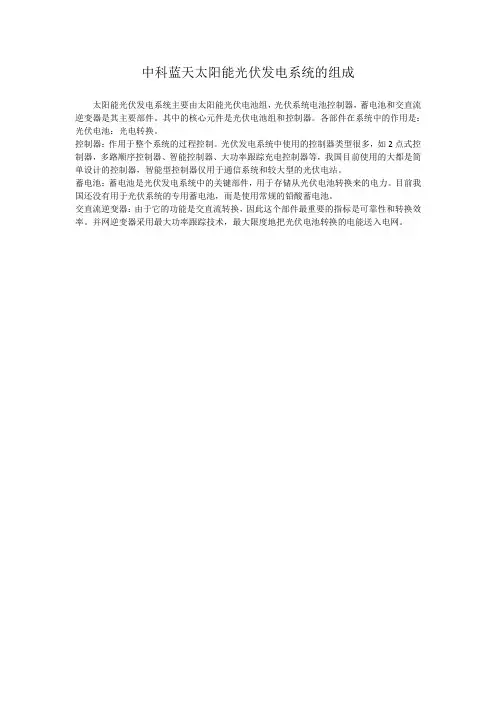

中科蓝天太阳能光伏发电系统的组成
太阳能光伏发电系统主要由太阳能光伏电池组，光伏系统电池控制器，蓄电池和交直流逆变器是其主要部件。

其中的核心元件是光伏电池组和控制器。

各部件在系统中的作用是：
光伏电池：光电转换。

控制器：作用于整个系统的过程控制。

光伏发电系统中使用的控制器类型很多，如2点式控制器，多路顺序控制器、智能控制器、大功率跟踪充电控制器等，我国目前使用的大都是简单设计的控制器，智能型控制器仅用于通信系统和较大型的光伏电站。

蓄电池：蓄电池是光伏发电系统中的关键部件，用于存储从光伏电池转换来的电力。

目前我国还没有用于光伏系统的专用蓄电池，而是使用常规的铅酸蓄电池。

交直流逆变器：由于它的功能是交直流转换，因此这个部件最重要的指标是可靠性和转换效率。

并网逆变器采用最大功率跟踪技术，最大限度地把光伏电池转换的电能送入电网。

光伏发电系统由哪些部分构成？其作用分别是什么？光伏发电系统由哪些部分构成,其作用分别是什么,离网型光伏发电系统组成:典型的光伏发电系统主要由光伏阵列、充放电控制器、储能装备或逆变器、负载等组成。

其构成如图所示。

光照射到光伏阵列上，光能转变成电能，光伏阵列的输出电流由于受环境影响，因此是不稳定的，需要经过DC-DC转换器将其转变成稳定的电流后，才能加载到蓄电池上，对蓄电池充电，蓄电池再对负载供电。

如果是并网售电，则不需要蓄电池，而是通过并网逆变器，将直流电流转换成交流电流，并到电网上进行出售。

也就是说，离网型光伏发电系统必须使用到蓄电池储能，而并网型则不一定需要。

控制系统对光伏阵列的输出电压和电流进行实时采样，判断光伏发电系统是否工作在最大功率点上，然后根据跟踪算法，改变PWM信号的占空比，进而控制光伏阵列的输出电压使其工作点向最大功率点逼近。

在蓄电池过充过放控制模块中，当蓄电池电压充电或放电到一定的设定值后，就会自动关闭或打开。

光伏阵列组件光伏发电系统利用以光电效应原理制成的光伏阵列组件将太阳能直接转换为电能。

光伏电池单体是用于光电转换的最小单元，一个单体产生的电压大约为0.45V，工作电流约为20~25mA/cm2，将光伏电池单体进行串、并联封装后，就成了光伏电池阵列组件。

当受到光线照射的太阳能电池接上负载时，光生电流流经负载，并在负载两端建立起端电压，这时太阳能电池的工作情况可以用下图所示的太阳能电池负载特性曲线来表示。

它表明在确定的日照强度和温度下，光伏电池的输出电压和输出电流以及输出功率之间的关系，简称I-V特性和P-V特性。

从图中可以看出，光伏发电系统的特性曲线具有强烈的非线性，既非恒压源也非恒流源。

从其P-V特性曲线可以看出，在日照强度一定的前提下，其输出功率近似于一个开口向下的抛物线。

该抛物线顶点对应的功率即为该日照强度下的P-V曲线的最大功率点，对应的电压称为最大功率点电压。

为了提高光伏发电系统的转化效率，就必须使系统保持运行在P-V曲线最大功率点附近。

⑸交流配电柜：其在电站系统的主要作用是对备用逆变器的切换功能，保证系统的正常供电，同时还有对线路电能的计量。

(6)太阳能跟踪系统：太阳能跟踪系统是能够保持太阳能电池板随时正对太阳，使太阳光的光线随时垂直照射太阳能电池板的动力装置，能够显著提高太阳能光伏组件的发电效率。

国内自主知识产权、首家完全不用电脑软件的太阳空间定位跟踪仪，具有国际领先水平，能够不受地域和外部条件的限制，可以在-50℃至70℃环境温度范围内正常使用；跟踪精度可以达到±0.001°，最大限度的提高太阳跟踪精度，完美实现适时跟踪，最大限度提高太阳光能利用率。

该太阳能跟踪系统可以广泛的使用于各类设备的需要使用太阳跟踪的地方，价格实惠、性能稳定、结构合理、跟踪准确、方便易用。

把加装了该太阳能跟踪系统的太阳能发电系统安装在高速行驶的汽车、火车，以及通讯应急车、特种军用汽车、军舰或轮船上，不论系统向何方行驶、如何调头、拐弯，该自动太阳能跟踪系统都能保证设备的要求跟踪部位正对太阳！该太阳能跟踪控制技术属于具有我国自主知识产权的国家发明专利产品，发明专利申请号：200610146201.8 ，现已大批量投产。

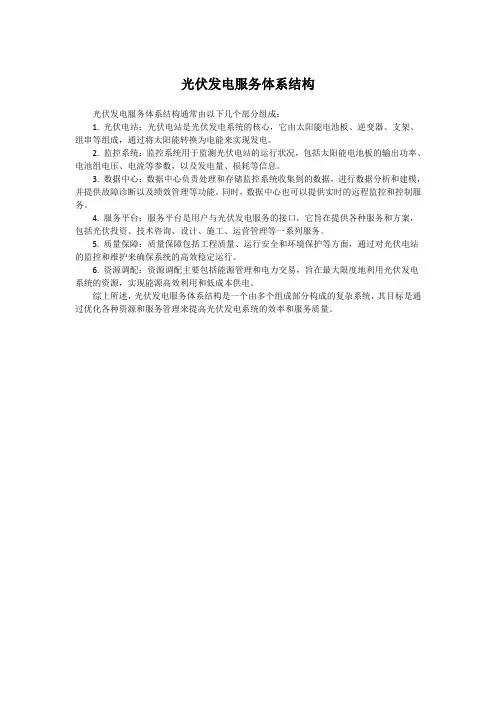

光伏发电服务体系结构
光伏发电服务体系结构通常由以下几个部分组成：
1. 光伏电站：光伏电站是光伏发电系统的核心，它由太阳能电池板、逆变器、支架、组串等组成，通过将太阳能转换为电能来实现发电。

2. 监控系统：监控系统用于监测光伏电站的运行状况，包括太阳能电池板的输出功率、电池组电压、电流等参数，以及发电量、损耗等信息。

3. 数据中心：数据中心负责处理和存储监控系统收集到的数据，进行数据分析和建模，并提供故障诊断以及绩效管理等功能。

同时，数据中心也可以提供实时的远程监控和控制服务。

4. 服务平台：服务平台是用户与光伏发电服务的接口，它旨在提供各种服务和方案，包括光伏投资、技术咨询、设计、施工、运营管理等一系列服务。

5. 质量保障：质量保障包括工程质量、运行安全和环境保护等方面，通过对光伏电站的监控和维护来确保系统的高效稳定运行。

6. 资源调配：资源调配主要包括能源管理和电力交易，旨在最大限度地利用光伏发电系统的资源，实现能源高效利用和低成本供电。

综上所述，光伏发电服务体系结构是一个由多个组成部分构成的复杂系统，其目标是通过优化各种资源和服务管理来提高光伏发电系统的效率和服务质量。

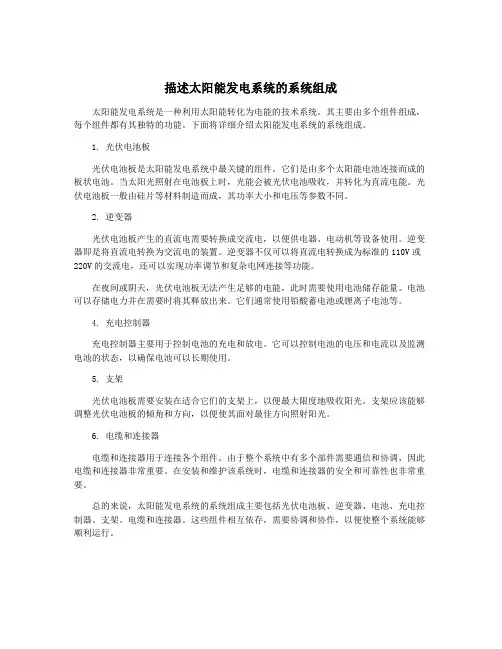

描述太阳能发电系统的系统组成太阳能发电系统是一种利用太阳能转化为电能的技术系统。

其主要由多个组件组成，每个组件都有其独特的功能。

下面将详细介绍太阳能发电系统的系统组成。

1. 光伏电池板光伏电池板是太阳能发电系统中最关键的组件。

它们是由多个太阳能电池连接而成的板状电池。

当太阳光照射在电池板上时，光能会被光伏电池吸收，并转化为直流电能。

光伏电池板一般由硅片等材料制造而成，其功率大小和电压等参数不同。

2. 逆变器光伏电池板产生的直流电需要转换成交流电，以便供电器、电动机等设备使用。

逆变器即是将直流电转换为交流电的装置。

逆变器不仅可以将直流电转换成为标准的110V或220V的交流电，还可以实现功率调节和复杂电网连接等功能。

在夜间或阴天，光伏电池板无法产生足够的电能，此时需要使用电池储存能量。

电池可以存储电力并在需要时将其释放出来。

它们通常使用铅酸蓄电池或锂离子电池等。

4. 充电控制器充电控制器主要用于控制电池的充电和放电。

它可以控制电池的电压和电流以及监测电池的状态，以确保电池可以长期使用。

5. 支架光伏电池板需要安装在适合它们的支架上，以便最大限度地吸收阳光。

支架应该能够调整光伏电池板的倾角和方向，以便使其面对最佳方向照射阳光。

6. 电缆和连接器电缆和连接器用于连接各个组件。

由于整个系统中有多个部件需要通信和协调，因此电缆和连接器非常重要。

在安装和维护该系统时，电缆和连接器的安全和可靠性也非常重要。

总的来说，太阳能发电系统的系统组成主要包括光伏电池板、逆变器、电池、充电控制器、支架、电缆和连接器。

这些组件相互依存，需要协调和协作，以便使整个系统能够顺利运行。

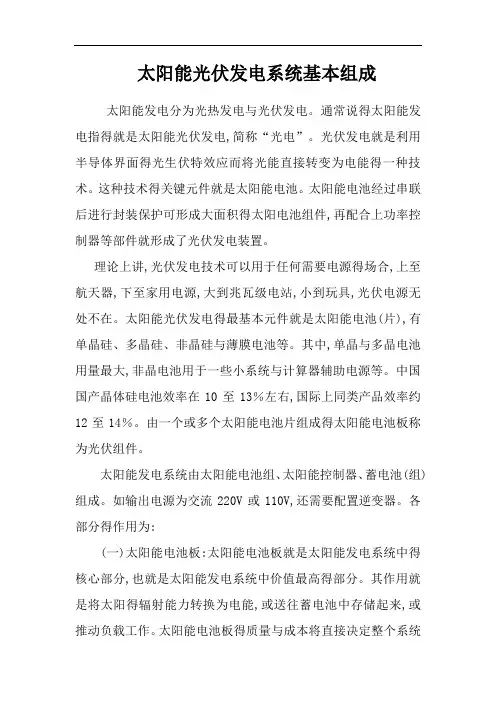

太阳能光伏发电系统基本组成太阳能发电分为光热发电与光伏发电。

通常说得太阳能发电指得就是太阳能光伏发电,简称“光电”。

光伏发电就是利用半导体界面得光生伏特效应而将光能直接转变为电能得一种技术。

这种技术得关键元件就是太阳能电池。

太阳能电池经过串联后进行封装保护可形成大面积得太阳电池组件,再配合上功率控制器等部件就形成了光伏发电装置。

理论上讲,光伏发电技术可以用于任何需要电源得场合,上至航天器,下至家用电源,大到兆瓦级电站,小到玩具,光伏电源无处不在。

太阳能光伏发电得最基本元件就是太阳能电池(片),有单晶硅、多晶硅、非晶硅与薄膜电池等。

其中,单晶与多晶电池用量最大,非晶电池用于一些小系统与计算器辅助电源等。

中国国产晶体硅电池效率在10至13％左右,国际上同类产品效率约12至14％。

由一个或多个太阳能电池片组成得太阳能电池板称为光伏组件。

太阳能发电系统由太阳能电池组、太阳能控制器、蓄电池(组)组成。

如输出电源为交流220V或110V,还需要配置逆变器。

各部分得作用为:(一)太阳能电池板:太阳能电池板就是太阳能发电系统中得核心部分,也就是太阳能发电系统中价值最高得部分。

其作用就是将太阳得辐射能力转换为电能,或送往蓄电池中存储起来,或推动负载工作。

太阳能电池板得质量与成本将直接决定整个系统得质量与成本。

(二)太阳能控制器:太阳能控制器得作用就是控制整个系统得工作状态,并对蓄电池起到过充电保护、过放电保护得作用。

在温差较大得地方,合格得控制器还应具备温度补偿得功能。

其她附加功能如光控开关、时控开关都应当就是控制器得可选项。

(三)蓄电池:一般为铅酸电池,小微型系统中,也可用镍氢电池、镍镉电池或锂电池。

其作用就是在有光照时将太阳能电池板所发出得电能储存起来,到需要得时候再释放出来。

(四)逆变器:在很多场合,都需要提供220V AC、110V AC得交流电源。

由于太阳能得直接输出一般都就是12V DC、24V DC、48V DC。

光伏发电系统的工作原理与构成光伏发电系统是一种利用太阳能转换为电能的设备，它由太阳能电池板、逆变器、电池组和配电系统等组成。

本文将详细介绍光伏发电系统的工作原理与构成，并探讨其在可再生能源领域的重要性。

一、工作原理光伏发电系统的工作原理基于光伏效应，即光照射到太阳能电池板上时，光子激发太阳能电池板中的电子，将其释放为电流。

太阳能电池板由多个光伏电池组成，光伏电池通常由硅材料制成，其表面覆盖着p型和n型半导体。

当光照射到太阳能电池板表面时，光子的能量将电子从价带激发到导带，这些自由电子随即形成电流。

二、构成要素1. 太阳能电池板（光伏电池阵列）太阳能电池板是光伏发电系统的核心组件，由若干个光伏电池串联或并联而成。

电池板表面通常覆盖着抗反射涂层，以提高光的吸收效率。

它们能将太阳能转化为直流电能，为后续的能源转换和利用提供动力。

2. 逆变器逆变器是将太阳能电池板产生的直流电转换为交流电的装置。

由于国家电网为交流电供电，所以逆变器在光伏发电系统中起到重要作用。

逆变器能够将直流电转换为与国家电网标准相同的交流电，以供给民用电器使用或并网发电。

3. 电池组电池组是储存电能的装置，主要用于在夜间或光照不足时提供电力。

电池组通常由多个蓄电池串联而成，能够将光伏发电系统多余的电能进行储存，以备不时之需。

4. 配电系统配电系统是将太阳能电池板、逆变器和电池组之间的电能进行分配和传输的系统。

它包括电线、开关、保险丝等元件，能够合理地分配电能，保障电力传输的安全和稳定。

三、可再生能源的重要性光伏发电系统作为可再生能源的重要代表，具有以下优点：1. 环保节能光伏发电系统不产生任何二氧化碳等有害气体，相比传统的化石燃料发电方式更加环保，有助于减少大气污染和温室气体排放。

同时，光伏发电系统利用的是太阳能资源，不需要额外的能源供给，具有自给自足的特点。

2. 可持续发展太阳能作为一种可再生能源，具有无限的潜力和持久的供应。

相对于有限的化石燃料资源，太阳能不会枯竭，能够持续供应电力需求。

光伏发电的基本原理及系统构成光伏发电是利用光电效应将太阳能转化为电能的一种方式。

它的基本原理是利用光敏材料吸收光子能量，将光能转化为电能。

光伏发电系统主要由光伏电池、光伏阵列、逆变器和电网组成。

光伏电池是光伏发电的核心部件，它是将太阳能转化为电能的装置。

光伏电池一般由多个薄片组成，薄片上有PN结构。

当光照射到光伏电池上时，光子能量被吸收，激发了光伏电池中的电子，使其从价带跃迁到导带，形成电流。

光伏电池一般采用硅、镓等材料制成，其中硅材料的光伏电池最为常见。

光伏阵列是由多个光伏电池组成的电能转换装置。

光伏电池通过串联或并联的方式连接在一起，形成一个光伏阵列。

光伏阵列的面积越大，吸收太阳能的能力就越强，从而产生的电能也就越多。

为了提高光伏阵列的发电效率，通常会根据太阳光的角度和强度，调整光伏阵列的朝向和倾斜角度。

逆变器是将光伏阵列产生的直流电转换为交流电的装置。

光伏阵列产生的电能是直流电，而家庭和工业用电一般是交流电。

逆变器可以将直流电转换为交流电，使光伏发电系统的电能可以直接供应给家庭和工业用电。

逆变器还可以监测光伏发电系统的工作状态，并对系统进行保护。

电网是将光伏发电系统与家庭或工业用电连接起来的网络。

光伏发电系统产生的电能可以通过电网直接供应给用户使用，多余的电能也可以通过电网进行储存或卖给电力公司。

电网还可以提供给光伏发电系统所需的额外电能，以保证系统的正常运行。

除了以上的基本构成部分，光伏发电系统还包括电池组、控制器、电表等辅助设备。

电池组可以存储光伏发电系统产生的电能，以供夜间或阴天使用。

控制器可以监测光伏发电系统的工作状态，并根据需求进行调整。

电表可以记录光伏发电系统产生的电能和消耗的电能，以便用户进行电能的管理和统计。

光伏发电是一种利用光电效应将太阳能转化为电能的技术。

光伏发电系统由光伏电池、光伏阵列、逆变器和电网等多个部分组成。

通过这些部分的协同工作，光伏发电系统可以将太阳能转化为电能，并供应给家庭和工业用电。

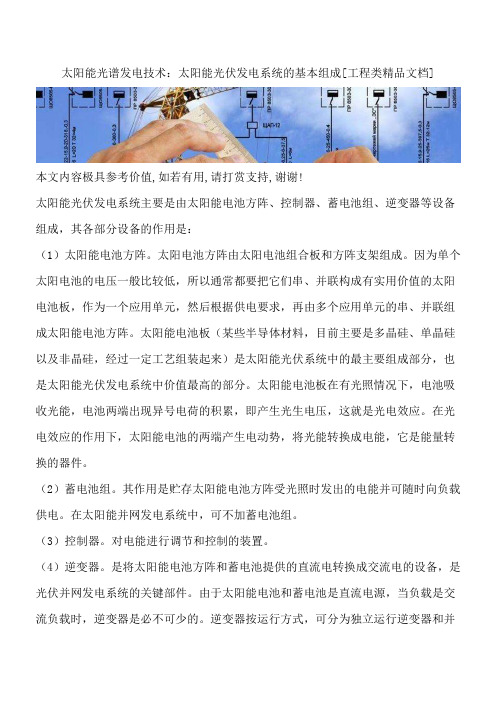

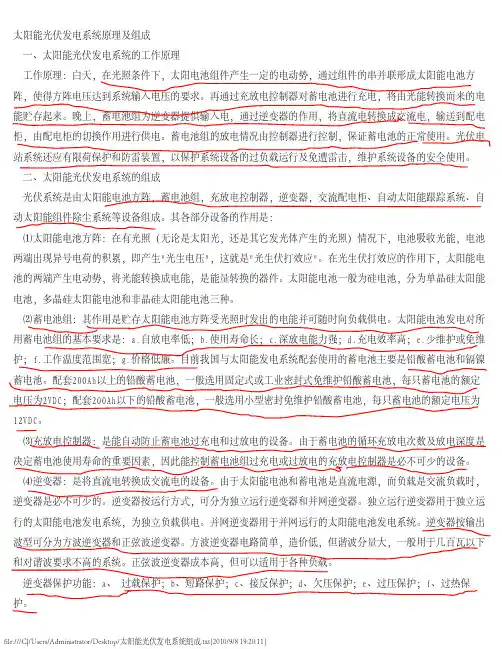

太阳能光谱发电技术：太阳能光伏发电系统的基本组成[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!太阳能光伏发电系统主要是由太阳能电池方阵、控制器、蓄电池组、逆变器等设备组成，其各部分设备的作用是：（1）太阳能电池方阵。

太阳电池方阵由太阳电池组合板和方阵支架组成。

因为单个太阳电池的电压一般比较低，所以通常都要把它们串、并联构成有实用价值的太阳电池板，作为一个应用单元，然后根据供电要求，再由多个应用单元的串、并联组成太阳能电池方阵。

太阳能电池板（某些半导体材料，目前主要是多晶硅、单晶硅以及非晶硅，经过一定工艺组装起来）是太阳能光伏系统中的最主要组成部分，也是太阳能光伏发电系统中价值最高的部分。

太阳能电池板在有光照情况下，电池吸收光能，电池两端出现异号电荷的积累，即产生光生电压，这就是光电效应。

在光电效应的作用下，太阳能电池的两端产生电动势，将光能转换成电能，它是能量转换的器件。

（2）蓄电池组。

其作用是贮存太阳能电池方阵受光照时发出的电能并可随时向负载供电。

在太阳能并网发电系统中，可不加蓄电池组。

（3）控制器。

对电能进行调节和控制的装置。

（4）逆变器。

是将太阳能电池方阵和蓄电池提供的直流电转换成交流电的设备，是光伏并网发电系统的关键部件。

由于太阳能电池和蓄电池是直流电源，当负载是交流负载时，逆变器是必不可少的。

逆变器按运行方式，可分为独立运行逆变器和并网逆变器。

独立运行逆变器用于独立运行的太阳能电池发电系统，为独立负载供电。

并网逆变器用于并网运行的太阳能电池发电系统，本文主要介绍太阳能光伏并网发电系统［1］。

如图1所示，并网逆变器由igbt等功率开关器件构成，控制电路使开关元件有一定规律的连续开通或关断，使输出电压极性正负交替，将直流输入转换为交流输出。

逆变器按输出波型可分为方波逆变器和正弦波逆变器。

方波逆变器电路简单，造价低，但谐波分量大，一般用于几百瓦以下和对谐波要求不高的系统。

太阳能光伏发电零碎基本构成之杨若古兰创作太阳能发电分为光热发电和光伏发电.通常说的太阳能发电指的是太阳能光伏发电，简称“光电”.光伏发电是利用半导体界面的光生伏特效应而将光能直接改变成电能的一种技术.这类技术的关键元件是太阳能电池.太阳能电池经过串联后进行封装呵护可构成大面积的太阳电池组件，再配合上功率控制器等部件就构成了光伏发电安装.理论上讲，光伏发电技术可以用于任何须要电源的场合，上至航天器，下至家用电源，大到兆瓦级电站，小到玩具，光伏电源无处不在.太阳能光伏发电的最基本元件是太阳能电池（片），有单晶硅、多晶硅、非晶硅和薄膜电池等.其中，单晶和多晶电池用量最大，非晶电池用于一些小零碎和计算器辅助电源等.中国国产晶体硅电池效力在10至13％摆布，国际上同类产品效力约12至14％.由一个或多个太阳能电池片构成的太阳能电池板称为光伏组件.太阳能发电零碎由太阳能电池组、太阳能控制器、蓄电池（组）构成.如输出电源为交流220V或110V，还须要配置逆变器.各部分的感化为：（一）太阳能电池板：太阳能电池板是太阳能发电零碎中的核心部分，也是太阳能发电零碎中价值最高的部分.其感化是将太阳的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载工作.太阳能电池板的质量和成本将直接决定全部零碎的质量和成本.（二）太阳能控制器：太阳能控制器的感化是控制全部零碎的工作形态，并对蓄电池起到过充电呵护、过放电呵护的感化.在温差较大的地方，合格的控制器还应具备温度抵偿的功能.其他附加功能如光控开关、时控开关都该当是控制器的可选项.（三）蓄电池：普通为铅酸电池，小微型零碎中，也可用镍氢电池、镍镉电池或锂电池.其感化是在有光照时将太阳能电池板所发出的电能储存起来，到须要的时候再释放出来.（四）逆变器：在很多场合，都须要提供220V AC、110V AC的交流电源.因为太阳能的直接输出普通都是12V DC、24V DC、48V DC.为能向220V AC的电器提供电能，须要将太阳能发电零碎所发出的直流电能转换成交流电能，是以须要使用DC-AC逆变器.在某些场合，须要使用多种电压的负载时，也要用到DC-DC逆变器，如将24V DC的电能转换成5V DC的电能（留意，不是简单的降压）.。

基本的太阳能发电系统的组成
基本的太阳能发电系统的组成
一套基本的太阳能发电系统是由太阳电池板、充电控制器、逆变器和蓄电池构成，下面对各部分的功能做一个简单的介绍：
1.太阳电池板
太阳电池板的作用是将太阳辐射能直接转换成直流电，供负载使用或存贮于蓄电池内备用。

一般根据用户需要，将若干太阳电池板按一定方式连接，组成太阳能电池方阵，再配上适当的支架及接线盒组成。

2.充电控制器
充电控制器主要由专用处理器CPU、电子元器件、显示器、开关功率管等组成。

在太阳发电系统中，充电控制器的基本作用是为蓄电池提供最佳的充电电流和电压，快速、平稳、高效的为蓄电池充电，并在充电过程中减少损耗、尽量延长蓄电池的使用寿命；同时保护蓄电池，避免过充电和过放电
现象的发生。

同时记录并显示系统各种重要数据，如充电电流、电压等。

3.逆变器
逆变器的作用就是将太阳能电池方阵和蓄电池提供的低压直流电逆变成220伏交流电，供给交流负载使用(详细型号及功能请参阅逆变器一栏)。

4.蓄电池组
蓄电池组是将太阳电池方阵发出直流电贮能起来, 供负载使用。

在光伏发电系统中, 蓄电池处于浮充放电状态。

白天太阳能电池方阵给蓄电池充电,同时方阵还给负载用电,晚上负载用电全部由蓄电池供给。

因此, 要求蓄电池的自放电要小, 而且充电效率要高, 同时还要考虑价格和使用是否方便等因素。

资料光伏发电系统的构成通过太阳电池将太阳辐射能转换为电能的发电系统称为太阳能光伏发电系统，也可简称为光伏发电系统。

尽管太阳能光伏发电系统的应用形式多种多样，应用规模也跨度很大（从小到不足1W的太阳能草坪灯应用，到几百千瓦甚至几十兆瓦的大型光伏电站应用），但系统的组成结构和工作原理却基本相同，主要由太阳电池组件（或方阵）、储能蓄电池（组）、光伏控制器、光伏逆变器（在有需要输出交流电的情况下使用）等，和直流汇流箱、直流配电柜、交流汇流箱或配电柜、升压变压器、光伏支架以及一些测试、监控、防护等附属设施构成。

1．太阳电池组件太阳电池组件也叫光伏电池板，是光伏发电系统中实现光电转换的核心部件，也是光伏发电系统中价值最高的部分。

其作用是将太阳光的辐射能量转换为直流电能，送往蓄电池中存储起来，也可以直接用于推动直流负载工作，或通过光伏逆变器转换为交流电为用户供电或并网发电。

当发电容量较大时，需要用多块电池组件串、并联构成太阳电池方阵。

目前应用的太阳电池组件主要分为晶硅组件和薄膜组件。

晶硅组件分为单晶硅组件、多晶硅组件：薄膜组件包括非晶硅组件、微晶硅组件、铜铟镓硒（ CIGS ）组件、碲化镉（ CdTe ）组件等几种。

2．储能蓄电池储能蓄电池主要用于离网光伏发电系统和带储能装置的并网光伏发电系统，其作用主要是存储太阳电池发出的电能，并可随时向负载供电。

光伏发电系统对蓄电池的基本要求是，自放电率低，使用寿命长，充电效率高，深放电能力强，工作温度范围宽，少维护或免维护以及价格低廉。

目前光伏发电系统配套使用的主要是铅酸电池、铅碳电池、磷酸铁锂电池、三元锂电池等，在小型、微型系统中，也可用镍氢电池、镍镉电池、锂离子电池或超级电容器等。

当有大容量电能存储时，就需要将多只蓄电池串、并联起来构成蓄电池组。

3．光伏控制器光伏控制器是离网光伏发电系统中的主要部件，其作用是控制整个系统的工作状态，保护蓄电池；防止蓄电池过充电、过放电、系统短路、系统极性反接夜间防反充等。
