因此，发生这种情况的概率为
2×C54×0.1573054×（0.9973-0.157305） =0.00268
规则7连续15点在中心线正负1σ 之间
0.6826815 =0.00326
常用控制图的种类
常用质量控制图可分为两大类： （1）计量值控制图包括：
均值-标准差控制图，均值-极差控制图， 中位数-极差控制图，单值-移动-极差控制图。 （2）计数值控制图包括：

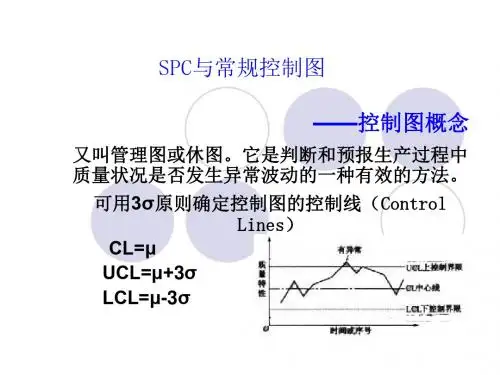

SPC与常规控制图
——控制图概念
又叫管理图或休图。它是判断和预报生产过程中 质量状况是否发生异常波动的一种有效的方法。
可用3σ原则确定控制图的控制线（Control Lines）
CL=μ UCL=μ+3σ LCL=μ-3σ
控制图的基本原理
控制图是把造成质量波动的六个原因（人机料法 环、测量等）分为两个大类：随机性原因（偶然 性原因）和非随机性原因（系统原因）。这样， 我们就可以通过控制图来有效地判断生产过程质 量的稳定性，及时发现生产过程中的异常现象， 查明生产设备和工艺装备的实际精度，从而为制 定工艺目标和规格界限确立可靠的基础，使得过 程的成本和质量成为可预测的，并能够以较快的 速度和准确性测量出系统误差的影响程度。
3点中2个点子在中心线同一侧的2σ ～ 3σ 范围之内，另外一 个点子落在控制界限任何处，发生这种情况的概率为
2×C32×0.02142×（0.9973-0.0214） =0.00268
控制图上的信号解释
规则6：连续5点中有4点落在中心线同一侧 的1σ 以外。
点子落在1σ ～ 3σ 之间的概率为 ( 3 ) ( 1 ) 0 . 9 9 8 6 5 0 0 . 8 4 1 3 4 5 0 . 1 5 7 3 0 5

但是。。。被送进了医院。
波 动 （ 散 布 ） 大
平 均 发 生 偏 移
波 动 （ 散 布 ） 小
平 均 发 生 偏 移
Bad! Good!
波 动 （ 散 布 ） 大
平 均 没 有 偏 移
波 动 （ 散 布 ） 小
平 均 没 有 偏 移
假设我们的生产过程中其中一个工序是将金属材料切割成每个长度为 10mm的产品。当我们完成切割1000个产品后，测量每个产品的长度，
统计过程控制-SPC
常用的质量管理工具，包括直方图，鱼刺图，散布图，都是对 “昨天”情况的分析和解释，可以用在“救火”和解决问题，
但若想实现过程控制，则需要专门的预防工具-SPC。
统计过程控制SPC
统计过程控制（ＳＰＣ）就是： 应用统计的方法，对生产／服务过程进行控制。 它能够区分产生变异的普通原因和特殊原因。 在生产过程中，对过程进行监控，当出现会产生异常情况的趋 势时进行预警，对过程进行适当的调整。
二、应用控制图的步骤
应用步骤如下：
1. 选择控制图拟控制的质量特性，如重量、不合格品数等；
2. 选用合适的控制图种类；
3. 确定样本容量和抽样间隔； 4. 收集并记录至少20～ 25组样本的数据，或使用以前所记录的数据； 5. 计算各个样本的统计量，如样本平均值、样本极差/样本标准差等； 6. 计算各统计量的控制界限； 7. 画控制图并标出各样本的统计量，
不合格品数 计 控制图
数 不合格品率 型 控制图
控 缺陷数控制 制图
图 单位缺陷数 控制图
控制图符号
x －R
特点
适用场合
最常用，判断工序是否正常的效 果好，但计算工作量很大。
适用于产品批量较大的工序。

➢ 普通原因 ➢ 特殊原因
江铃汽车股份有限公司
统计过程控制(SPC)(PPT58页)
普通原因 普通原因造成变差的一个原因，它影响被研究过程的所
有单值。（处于统计控制状态；在统计上受控；受控） 造成随着时间的推移具有稳定的且可重复的分布过程中
的许多变差的原因 特点
过程分布将不发生变化 过程的输出是可预测的 过程是稳定、可控的。 采取系统的措施，由管理人员解决问题
江铃汽车股份有限公司
统计过程控制(SPC)(PPT58页)
2.3局部措施和系统措施
措施 对比
对象
系统措施
通常用来消除变差的普 通原因
局部措施
通常用来消除变 差的特殊原因
实施人员
几乎总是要求管理措施， 以便纠正
通常由与过程直 接相关的人员实 施
效果
大约可纠正85%的过程 问题
通常可纠正大约 15%的过程问题
一个可接受的过程必须是处于受控统计控制 状态的且其固有变差（能力）必须小于图纸 的公差
应通过检查并消除变差的特殊原因使过程处 于受统计控制状态，那么性能是可预测的， 变可评定其满足顾客期望的能力。这是持续 改进的基础
江铃汽车股份有限公司
统计过程控制(SPC)(PPT58页)
3.4过程改进循环
2.1过程的理解及过程控制
1.过程—所谓过程是指共同作用以产出输出的供方、生产 者、人、设备、输入材料、方法和环境及使用输出的顾 客的集合。
过程性能取决于：
供方与顾客之间的沟通
过程设计及实施的方式
运作和管理的方式
2.过程的信息
通过分析过程输出可以获得许多与过程性能有关的信息。如过程 是否稳定，过程能力如何。
4.1控制图应用说明

人
机
工作方式/
产品
料
资源的融合
顾客
服务
法
环
输入
过程/系统
输出
五、两种过程模型和控制策略
①缺陷检测过程模型
4M1E
过程
产品/服务 检验
报废/返工
是否合格？
控制策略：控制输出，事后把关。
顾客
②具有反馈的过程控制模型（预防）
过程呼声 统计方法
4M1E
过程
产品/服务
顾客
识别变化的需求 与期望
顾客的呼声 控制策略：控制过程，预防缺陷。
4.5 母体：又叫总体，它是指在某一次统计分析中研究对 象的全体。
4.6 个体：组成总体的每个单元（产品）叫个体。
4.7 抽样：就是指从总体中随机抽取样品组成样本活动的 过程。
4.7 随机抽样：就是要使总体中的每一个个体（产品）具 有同等机会被抽取出来的组成样本的活动过程。
4.8 样本：也叫“子样”，它是从总体中随机抽取出来并 且要对它进行详细研究分析的一部分个体（产品）。
1.2 长期过程能力研究
三、SPC与TS16949：2002的关系
• 7.5.1 生产和服务提供 --组织必须策划并执行在受控条件下进行生产和服务提供。适用时，受控条件包
括： ………
• 7.5.1.1 控制计划 --在过程变得不稳定或从统计的角度不具备能力时启动规定的反应计划
• 7.5.1.3 作业准备的验证 --适用时组织应使用统计方法进行验证
连续取值的，或者说即使使用测量工具也得不到小数点以下的数 据，而只能得到0、1、2、3……等整数的这类数据。如：不合格 数、缺陷数等。
又分为计件型（如不合格品数）和计点型（如缺陷数）。
