1.用途用于石油井钻探。
2.种类按SY/T6194-96“石油套管”分短螺纹套管及其接箍和长螺纹套管及其接箍两种。
4.化学成分检验(1)按SY/T6194-96规定。
套管及其接箍采用同一钢级。
含硫量＜0.045%，含磷量＜0.045%。
(2)按GB222-84的规定取化学分析样。
按GB223中有关部分的规定进行化学分析。
(3)美国石油学会ARISPEC5CT1988第1版规定。
化学分析按ASTME59最新版本制样，按ASTME350最新版本进行化学分析。
5.物理性能检验(1)按SY/T6194-96规定。
作压扁试验(GB246-97)拉力试验(GB228-87)及水压试验。
(2)按美国石油学会APISPEC5CT1988年第1版规定作静水压试验、压扁试验、硫化物应力腐蚀开裂试验、硬度试验(ASTME18或E10最新版本规定进行)、拉伸试验、横向冲击试验(ASTMA370、ASTME23和有关标准最新版本规定进行)、晶粒度测定(ASTME112最新版本或其他方法)。
6.主要进出口情况(1)石油套管主要进口国家有：德国、日本、罗马尼亚、捷克、意大利、英国、奥地利、瑞士、美国，阿根廷、新加坡也有进口。
进口标准多参照美国石油学会标准API5A，5AX，5AC。
钢级是H-40，J-55，N-80，P-110，C-75，C-95等。
规格主要为139.77.72R-2，177.89.19R-2，244.58.94R-2，244.510.03R-2，244.511.05R-2等。
(2)API规定长度有三种：即R-1为4.88～7.62m，R-2为7.62～10.36m，R-3为10.36m至更长。
(3)部分进口货物标有LTC字样，即长丝扣套管。
(4)从日本进口套管除采用API标准外，还有少部分执行日本厂方标准(如新日铁、住友、川崎等)，钢号是NC-55E，NC-80E，NC-L80，NC-80HE等。
(5)在索赔案例中，出现过黑扣、丝扣损伤，管体折叠，断扣和螺纹紧密距超差，接箍J值超差等外观缺陷及套管脆裂、屈服强度低等内在品质问题。
1.用途用于石油井钻探。
2.种类按SY/T6194-96“石油套管”分短螺纹套管及其接箍和长螺纹套管及其接箍两种。
4.化学成分检验(1)按SY/T6194-96规定。
套管及其接箍采用同一钢级。
含硫量＜0.045%，含磷量＜0.045%。
(2)按GB222-84的规定取化学分析样。
按GB223中有关部分的规定进行化学分析。
(3)美国石油学会ARISPEC5CT1988第1版规定。
化学分析按ASTME59最新版本制样，按ASTME350最新版本进行化学分析。
5.物理性能检验(1)按SY/T6194-96规定。
作压扁试验(GB246-97)拉力试验(GB228-87)及水压试验。
(2)按美国石油学会APISPEC5CT1988年第1版规定作静水压试验、压扁试验、硫化物应力腐蚀开裂试验、硬度试验(ASTME18或E10最新版本规定进行)、拉伸试验、横向冲击试验(ASTMA370、ASTME23和有关标准最新版本规定进行)、晶粒度测定(ASTME112最新版本或其他方法)。
6.主要进出口情况(1)石油套管主要进口国家有：德国、日本、罗马尼亚、捷克、意大利、英国、奥地利、瑞士、美国，阿根廷、新加坡也有进口。
进口标准多参照美国石油学会标准API5A，5AX，5AC。
钢级是H-40，J-55，N-80，P-110，C-75，C-95等。
规格主要为139.77.72R-2，177.89.19R-2，244.58.94R-2，244.510.03R-2，244.511.05R-2等。
(2)API规定长度有三种：即R-1为4.88～7.62m，R-2为7.62～10.36m，R-3为10.36m至更长。
(3)部分进口货物标有LTC字样，即长丝扣套管。
(4)从日本进口套管除采用API标准外，还有少部分执行日本厂方标准(如新日铁、住友、川崎等)，钢号是NC-55E，NC-80E，NC-L80，NC-80HE等。
(5)在索赔案例中，出现过黑扣、丝扣损伤，管体折叠，断扣和螺纹紧密距超差，接箍J值超差等外观缺陷及套管脆裂、屈服强度低等内在品质问题。
四川石油管理局井下作业处固井公司研究室制作本手册单位换算表名 称英 制 单 位换 算 关 系公 制 单 位保 留 位 数 外 径in ×25.4mm 保留一位小数 壁 厚in ×25.4mm 保留两位小数 内 径in ×25.4mm 保留两位小数 通 径in ×25.4mm 保留两位小数 接头长度in ×25.4mm 保留两位小数 单 重lb/ft ×1.488164kg /m 保留两位小数 扭 距lb.Ft ×1.355818N.m 保 留 整 数 所 有 联 接 强 度Klbs ×4.448222KN 保 留 整 数 抗 挤` 抗 内 压lb/in 2×0.006894757MPa保留一位小数长度常用单位公英制换算系数表单位公制英制公 英制换算1公里（ｋｍ）=1000米1哩=1760码1海里=1.8537公里长1(m)米=10分米1哩=5280英尺1哩=1.60935公里1分米（ｄｍ）=10厘米1码=3英尺1码=0.9144米度1厘米（ｃｍ）=10毫米1英尺=12英寸1英尺=0.3048米1毫米（ｍｍ）=100公丝1英寸=8吩=1000英丝1英寸＝２５．４毫米面1公里2=1000000米21码2=9英尺21码2=0.836131米2 1米2=100分米21英尺2=144英寸21英尺2=0.0929米21分米2=100厘米21英寸2=64吩21英寸2＝６．４５１６厘米2积1厘米2=100毫米21米3(m3)=1000米31美桶=42加仑(美)1美桶=159升体1分米3(dm3)=1000厘米31美加仑=231英寸３1英桶=163.654升1厘米3(cm3)=1000毫米31美加仑=3.785升1方(米3）=1000升1英加仑=4.54596升1升=1000毫升１码３=0.764559米３积１厘米3=1毫升１英尺３=28.32升重1吨（Ｔ）=1000公斤1英吨=2240磅1吨=0.9842英吨1公斤（ｋｇ）=1000克1美吨=2000磅 =1.1023美吨1克（ｇ）=10分克1磅=15.88英两 =2205磅1分克（ｄｇ）=10厘克1磅=0.4536公斤量1厘克（ｃｇ）=10毫克(mg)1英两=28.57克流1米3/时=0.278升/秒1英尺3/分=7.481加仑/分1英尺3/分=0.472升/秒1美加仑＝０．０６３１升／秒量1美桶/分=2.646升/秒密１磅／桶＝０．００２８６克／厘米３1磅/加仑=0.1198克/厘米３度1磅/英尺3=0.01602克/厘米3速1公里/时=0.278米/秒1哩/时=88英尺/分1英尺/分=0.3048米/分度压1大气压=760毫米汞柱1大气压1磅/英寸2 =1.0332公斤/厘米2 =14.7磅/英寸2 =0.0703公斤/厘米2力 =10.332米水柱1磅／英寸２＝１ＰＳｉ1磅/英尺２=4.88247公斤/米2功1千瓦=1.36马力1千瓦=1.34英马力1英马力=1.014马力率1马力=75公斤.米/秒1英马力=550磅.英尺/秒套管通径数据表外径 mm壁厚 mm通径 mm外径 mm壁厚 mm通径 mm5.21100.77.62175.35.6999.88.33173.8114.3 6.3598.4193.79.52171.57.3796.410.92168.78.5694.012.70165.15.59112.77.92224.7127.0 6.43111.08.94222.67.52108.8244.510.03220.59.19105.411.05218.46.20124.111.99216.56.98122.613.84212.8139.77.72121.17.09254.99.17118.28.89251.310.54115.410.16248.85.87162.9273.1011.43246.26.91160.812.57243.98.05158.513.84241.4177.89.19156.215.11238.910.36153.98.38319.011.51151.69.65316.512.65149.3339.710.92313.913.72147.212.19311.413.06309.7套管接箍颜色标志厂家用途钢级接箍涂色厂家用途钢级接箍涂色厂家钢级接箍涂色深井用NT-95DS 白色夹褐色环住友低温井用SH-95L 茶色夹黄色环H-40无色或黑色深井用NT-125DS 白色夹黄色环一般井H55黑色J-55浅绿深井用NT-150BS 白色夹粉红色环防硫J55草绿色K-55绿色高抗挤毁NT-95HS粉红色夹褐色环一般井K55绿色N-80红色高抗挤毁NT-110HS 粉红色夹白色环防硫C75-2蓝色C-75蓝色抗硫化氢NT-80SS 黄色夹红色环高强度N-80红色L-80红夹棕抗硫化氢NT-85SS 黄色夹紫色环高强度C-95褐色C-90紫色抗硫化氢NT-90SS 黄色夹橙色环高强度P-110白色C-95棕色抗硫化氢NT-95SS 黄色夹褐色环防硫NK-AC80红色夹蓝色P-110白色低温井用NT-80LS青色夹红色环防硫NK-AC85红色夹蓝｀白色环Q-125白色低温井用NT-95LS 青色夹褐色环日本防硫NK-AC90红色夹蓝色环２条V-150白色低温井用NT-110LS 青色夹白色环钢管防硫NK-AC95褐色夹蓝色环KO-70蓝色抗硫化氢SM-80S 红色夹白色环高抗拉NK-T95褐色夹白色环KO-110白色抗硫化氢SM-90S 橙色夹蓝色环高抗拉NK-T110白色夹红色环KO-80TT 红色夹白色环抗硫化氢SM-95S 茶色夹蓝色环高抗拉NK-CrT95褐色夹白色环２条KO-80T 红色夹白色环深井用SM-95G棕色夹白色环低温井用NK-LT95褐色夹绿色环KO-95T 棕色夹白色环深井用SM-125G 天蓝色夹白色环低温井用NK-LT110白色夹绿色环KO-95TCYS 棕色夹白色环深井用SM-150G 紫色夹白色环低温井用NK-LT125粉红色夹绿色环KO-110T 白色高抗挤毁SM-95T 茶色夹红色环高强度NK-125粉红色KO-80S 红色夹绿色环抗挤抗硫SM-95TS 茶色夹蓝色环高强度NK-140深蓝夹白色环KO-85S 红色夹绿色环低温井用SM-80L 红色夹黄色环高强度NK-V150紫色KO-90S紫色夹绿色环KO-95S 棕色夹绿色环KO-110S 红色夹蓝色环KO-85SS 紫色夹蓝色环KO-90SS 棕色夹蓝色环KO-95SS 白色夹蓝色环KO-110SS 红色夹绿色环KO-80L 红色夹黄色环KO-95L棕色夹黄色环KO-105L 白色夹黄色环KO-110L白色夹黄色环KO-125L 淡红色夹黄色环KO-125V 淡红色夹红色环KO-140V 粉红色夹红色环KO-150V 粉红色夹红色环KO-13Cr95棕色夹黄色环API川崎新日铁住友川崎ＡＰＩ钢级材料物理性能（１）（２）（３）（４）（５）（６）（８）（９）抗拉强度规定壁厚允许硬度变化≥≤ｐｓｉ （Ｍｐｂ）≥ＨＲＣＨＢｉｎ（ｍｍ）ＨＲＣH4040000（276）80000（552）60000（414）——J5555000(379)80000（552）75000(517)——K5555000(379)80000（552）95000（655）——N8080000（552）110000（758）100000（689）——L80180000（552）95000（655）95000（655）23241L809Cr 80000（552）95000（655）95000（655）23241L8013Cr 80000（552）95000（655）95000（655）23241C90 1.290000（621）105000（724）100000（689）25.4255≤0.500(12.70) 3.0C901.290000（621）105000（724）100000（689）25.42550.501(12.71)～0.749(19.04) 4.0C90 1.290000（621）105000（724）100000（689）25.42550.750(19.05)～0.999(25.39)5.0C90 1.290000（621）105000（724）100000（689）25.4255≥1.000(25.40)6.0C9595000(655)110000(758)105000(724)——T95 1.295000(655)110000(758)105000(724)25.4255≤0.500(12.70) 3.0T95 1.295000(655)110000(758)105000(724)25.42550.501(12.71)～0.749(19.04) 4.0T951.295000(655)110000(758)105000(724)25.42550.750(19.05)～0.999(25.39)5.03P110110000(758)140000(965)125000(862)——Q1251～4125000(862)150000(1034)135000(931)——≤0.500(12.70) 3.0Q1251～4125000(862)150000(1034)135000(931)——0.501(12.71)～0.749(19.02)4.0Q1251～4125000(862)150000(1034)135000(931)——≥0.750(19.05)5.0钢级组别12（７）硬度最大值屈 服 强 度 ｐｓｉ （Ｍｐａ）类型4注:C90、T95做抗硫SSCC 实验为抗硫级别。
常见油管扣型扣型是工具中最常见的部分，也是比较难区分的一部分。
扣型对于工具师或是监督是很重要的，一个工具师如果不了解扣型，要料、准备到指挥作业都是行不通的,要出大问题的。
这一周主要是学习认识各种常见扣型，包括油管扣型，冲管扣型，筛管盲管扣型，密封单元连接扣形，钻杆扣型等。
1、常见油管扣型（Tubing Joint)油管常用扣型分为三种分别是EU、NU和NewVam.这三种扣型在工具车间都能找到,其中EU和NU单独从扣的外观上很难区分，都是三角扣型，但是从整个管柱就能很容易区分，那就是EU表示外加厚NU表示没有外加厚.New Vam 实际是一种梯形扣（扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。
下面将用示意图详细介绍三种扣型。
1）EU(External upset)外加厚EU扣是一种外加厚油管扣型。
在车间货架上认识变扣接头过程中还会发现三种和EU有关的biano标识。
其中EUE（External Upset End）表示外加厚端，EUP(External Upset Pin)表示外加厚公扣，EUB(External Upset Box）表示外加厚母扣。
除了用pin和box表示公扣母扣外，其他表示公扣有1。
external thread 2。
male 3. male thread。
母扣有1. female thread 2。
internal thread 3。
box 4. box thread。
图1—1 EU扣型2）NU(Non—upset）没有外加厚NU表示是没有外加厚的油管接头。
除了没有外加厚外和EU一般还有一种区别就是NU一般每英寸10扣，EU一般每英寸8扣.其中NUE表示非加厚端或者说端部非加厚。
同样E表示End。
［以上说法来源《石油大典》。
］图1—2 NU扣型3)New VAM这种扣型特点是扣截面基本为矩形，螺距间隔相等,锥度不大，没有外加厚.在车间的生产滑套套筒端部见到。
图1-3 New VAM扣型2。
1、常有油管扣型(Tubing Joint)油管常用扣型分为三种分别是EU、 NU 和 NewVam 。
这三种扣型在工具车间都能找到，此中 EU 和 NU 独自从扣的外观上很难划分，都是三角扣型，可是从整个管柱就能很简单划分，那就是EU 表示外加厚 NU 表示没有外加厚。
New Vam 实质是一种梯形扣 (扣截面呈矩形 )，也是不带外加厚的，所以也很简单划分。
下边将用表示图详尽介绍三种扣型。
1)EU(External upset) 外加厚EU 扣是一种外加厚油管扣型。
在车间货架上认识变扣接头过程中还会发现三种和EU 相关的 biano 表记。
此中 EUE(External Upset End)表示外加厚端， EUP(External Upset Pin)表示外加厚公扣， EUB(External Upset Box)表示外加厚母扣。
除了用pin 和 box 表示公扣母扣外，其余表示公扣有 1. external thread 2. male 3. male thread。
母扣有 1. female thread 2. internal thread 3. box 4. box thread。
图 1-1 EU 扣型2)NU(Non-upset) 没有外加厚NU 表示是没有外加厚的油管接头。
除了没有外加厚外和 EU 一般还有一种差别就是 NU 一般每英寸 10 扣， EU 一般每英寸 8 扣。
此中 NUE 表示非加厚端或许说端部非加厚。
相同E 表示 End。
[ 以上说法根源《石油大典》。
]图 1-2 NU 扣型3)New VAM这类扣型特色是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。
在车间的生产滑套套筒端部见到。
图 1-3 New VAM 扣型2.钻杆常用扣型总结钻杆扣一般常有为REG 和 IF 扣，其余如 FH 等在工具车间没有找到。
依据师傅经验REG 扣和 IF 扣一般分别是 5 扣/in 和 4 扣/in，可是大于 4-1/2 ”即便是 4 扣 /in 也是 REG 扣，也就是说大于 4-1/2 ”一般都是 REG 扣，小于 4-1/2 ”IF扣许多。

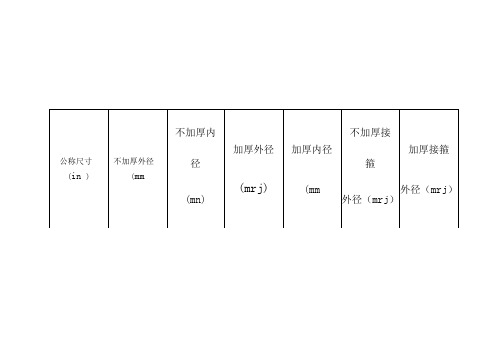

套管规格：外径壁厚内径通径接箍外径千米重量备注127 9.19 108.61 105.44 141.3 26.79t5-1/2″139.7 6.20 127.3 124.1153.720.85t6.98 125.7 122.6 23.09t7.72 124.26 121.1 25.32t9.17 121.4 118.2 29.79t10.54 118.6 115.4 34.26t7″177.8 5.87 166.1 162.9194.525.52t 6.91 164.2 160.8 29.79t8.05 161.7 158.5 34.26t9.19 159.4 156.2 38.73t10.36 157.1 153.9 43.20t11.51 154.8 151.6 47.66t12.65 152.5 149.3 52.13t13.72 150.4 147.2 56.60t8-5/8″219.1 6.71 205.7 202.5244.535.75t7.72 203.7 200.5 41.71t8.94 201.2 198.0 47.66t10.16 198.8 195.6 53.62t11.43 196.2 193.0 59.58t9-5/8″244.5 7.92 328.7 244.7269.648.11t 8.94 236.6 222.6 53.62t10.03 224.4 220.4 59.58t11.05 232.4 218.4 64.79t 11.99 320.5 216.5 70.01t 13.84 216.8 212.8 71.69t10-3/4″273.07.09 258.9 254.9298.548.78t 8.89 255.3251.360.32t10.26 252.7248.867.77t11.43 250.2246.275.96t12.57 247.9 243.9 82.67t油管规格：公称尺寸平式外径壁厚平式内径平式接箍加厚外径加厚内径加厚接箍千米重量内容积L/m管体容积抗拉强度J551-1/2 48.3 4.0 40.3 55 53.2 40.3 63.52-3/8 60.3 5.0 50.3 73 65.9 50.3 78 6.84t 1.99 0.87 21.1(加厚33.5) 2-7/8 73.0 5.5 62.0 89.5 78.6 62.0 93 9.16t 3.02 1.17 29.4(加厚45.2) 3-1/2 88.9 6.5 75.9 107 95.25 75.9 114.5 13.22t 4.524 101.6 6.5 88.6 121 107.95 88.6 1274-1/2 114.3 7 100.3 132.5 120.65 100.3 141.5泵杆规格：规格5/8″3/4″7/8″1″杆体直径16 19 22 25 接箍外径38 42 46 55 千米杆重 1.64t 2.3t 3.07t 4.17t 在0.9原油中杆重 1.45t 2.04t 2.72t 3.7t国产钻杆规范和强度数据外径重量kg/m壁厚mm内径mm管体截面积cm2抗扭断面系数cm3抗拉强度，t 抗扭矩，kg mD E P-105 D E P-105屈服极限，kg/mm2 抗扭屈服极限，kg/mm238.67 52.73 73.80 19.34 26.37 36.9027/87314.21 9 55 18.09 51.73 99.45 117.59 135.68 1420 1680 194031/2 89 17.76 9 71 22.62 82.18 124.41 147.03 169.65 2252 2670 3080 21.16 11 67 26.95 96.60 148.23 175.18 202.13 2650 3133 36205 127 26.19 9 109 33.39 184.00 183.65 217.04 250.43 5050 6030 6900 31.47 11 105 40.11 214.30 220.61 260.72 300.83 5880 6950 8000钻杆允许扭转圈数：N=K H (N─允许扭转圈数K─扭转系数H─卡点深度) API钻杆扭转系数K值外径（mm）扭转系数（圈/米）D级E级P105级73 0.00703 0.00957 0.0134 89 0.00577 0.00787 0.01101 114 0.00449 0.00612 0.00856 127 0.00404 0.00551 0.00771卡点计算公式：L= E•F•ΔL/P=210•F•ΔL/P=K•ΔL/PK值表：油管60 5.0 K=1800 油管89 6.5 K=3750 油管73 5.0 K=2450 钻杆73 9.0 K=3800英制单位换算表：长度单位1 码＝3 英尺 1 英尺＝12 英寸 1 英寸＝2.54 厘米1 英里＝1760 码＝1.6093 千米体积单位1 品脱＝0.8327 英制品脱＝0.4732 公升1 加伦＝8 品脱＝4.5461 公升重量单位 1 磅＝16 盎司＝0.4536 千克 1 盎司＝437.5 谷＝28.350 克常用材料密度表：序号材料名称密度(g/cm3)序号材料名称密度(g/cm3)序号材料名称密度(g/cm3) 空气（20℃）0.0012 陶瓷 2.3-2.45 金19.32木材0.4-0.75 大理石 2.6-2.7 汞13.55竹材0.9 金刚石 3.5-3.6 铅/铅板11.37生石灰（块） 1.1 沥青0.9-1.5 银10.5熟石灰 1.2 石蜡0.9 纯铜8.9粘土（块）0.7-1.5 酒精0.8 锡7.29无烟煤0.7-1.0 盐酸 1.2 镍8.9混凝土 1.8-2.45 硝酸 1.54 铸钢7.8石英玻璃 2.2 硫酸（87%）1.8 钢材7.85有机玻璃 1.18-1.19 汽油0.66-0.75 不锈钢7.9平板玻璃 2.5 煤油0.78-0.82 锌板7.3水泥（粉） 1.2 机油0.9-0.9 高速钢8.3-8.7 电石 1.2 细砂（干） 1.4-1.65 硬质合金9.5-12.4 粘土砖 1.7 粗砂（干） 1.4-1.9石膏 2.2-2.4 砾石 1.5-1.9立井标准：后一道坑到井口距离20~22m；开挡：12~16m 后二道坑到井口距离18~20m 开挡14~16m 前绷绳坑到井口距离18~20m 开挡18~20m 地锚深度不小于2m BJ-18型移动式井架按970角的标准立起封隔器型号编制的基本方法分类名称代号自封式压缩式楔入式扩张式组合式Z Y X K 用各式的分类代号组合表示支撑方式代号尾管支撑单向卡瓦无支撑双向卡瓦锚瓦l 2 3 4 5坐封方式代号提放管柱转动管柱自封液压下工具热力l 2 3 4 5 6解封方式代号提放管柱转动管柱钻铣液压下工具热力1 2 3 4 5 6。
