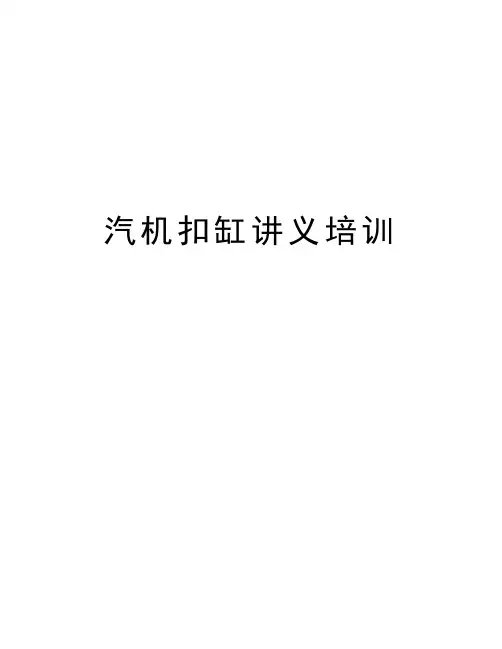

汽机扣缸讲义培训汽机扣缸讲义一、汽轮机概述汽轮机本体包括静止部分：汽缸、喷嘴室、隔板、隔板套、静叶栅、汽封、轴承、轴承座、滑销系统等。
转子部分：主轴、叶轮（或转鼓）、动叶栅、联轴器等。
1、汽缸结构及特点汽缸是汽轮机的外壳。
从作用上看，它将蒸汽与大气隔开，并在其内部装有喷嘴组、持环、汽封等零部件，外部连接进汽、排汽、抽汽等管道；2、汽缸的支撑汽缸支撑主要有两种方式：一种是汽缸通过猫爪支撑；另一种是汽缸通过外伸的撑脚直接放在台板上。
（一）猫爪支撑汽缸水平法兰的延伸面作为承力面，支撑在轴承座上，称为猫爪支撑。
高、中压缸一般采用猫爪支撑。
（二）台板支撑低压缸一般采用下缸伸出的撑脚直接支撑在基础台板上，虽然它的支撑面比汽缸中分面低，但因排汽缸温度低，膨胀小，故影响不大。
低压缸的膨胀方向由埋入基础台板的锚固板定位，将膨胀死点安排在低压缸，可保证低压缸和凝汽器之间的相对位移较小。
如图2-1。
图1.2-1 合格供方统计表3、滑销系统汽轮机在启动、停机和负荷变化的过程中，汽缸和转子的温度都将发生变化，产生膨胀（或收缩），如果这种膨胀（或收缩）受到限制，将会产生较大的应力，或产生动静碰磨，进而引起振动或其它事故。
所以为了保证其膨胀(收缩)不受阻碍，同时保持通流部分间隙及膨胀量在正常范围，汽轮机组配置了一套滑销系统。
4、转子转子是汽轮机最重要的部件之一，担负着工质能量转换及扭矩传递的重任。
转子的件相当复杂，它处在高温工质中，并以高速旋转，因此它承受着叶片、叶轮、主质量离心力所引起的巨大应力以及由于温度分布不均匀引起的热应力(不平衡质心力还将引起转子振动)。
另一方面，蒸汽作用在动叶栅上的力矩，通过转子的叶轴和联轴节传递给发电机或其他工作机。
5、盘车装置汽轮机盘车装置的主要功能，是在机组启动前或停机后用来盘动汽轮发电机组的轴系。
6、联轴器转子联轴器将转子连接成一个整体的转子系统。
这些联轴器传递了汽轮发电机转子系统的每个转子段的扭矩。
