精馏实验数据处理

筛板精馏实验数据记录和处理（二）数据处理(1)全回流塔顶样品折光指数nD ＝1.35→摩尔分率xD=0.9064塔釜样品折光指数nD ＝1.365→摩尔分率xw=0.599进料样品折光指数nD ＝1.367→摩尔分率xw=0.497在平衡线和操作线之间图解理论板全塔效率η=⨯=%100Pt N N (2)部分回流（R=4）塔顶样品折光指数n D ＝1.367塔釜样品折光指数n D ＝1.356进料样品折光指数n D ＝1.367计算得摩尔浓度：X D ＝0.497 ；X w ＝0.908；X f ＝0.497进料温度t f ＝34.2℃；在X f ＝0.497下泡点温度85.62℃精馏段方程：1816.08.011+=+++=x R x x R Ry D进料热状况q ：根据xF 在t —x （y ）相图中可分别查出露点温度t V =89.38℃；和泡点温度t L =85.62℃。

在xF=0.497组成、露点tV=89.38℃下，饱和蒸汽的焓；乙醇和正丙醇在定性温度t=(t V +0)/2=89.38/2=44.69℃下的比热C PA =2.51KJ/Kmol·K ；C PB =2.54KJ/Kmol·K乙醇和正丙醇在露点温度t V 下的汽化潜热r A = 815.79kJ ／kg ；r B = 708.20kJ ／kg在x F =0.497组成、泡点t L =85.62℃下，饱和液体的焓；C PA 、C PB ：乙醇和正丙醇在定性温度t=(t L +0)/2=85.62/2=42.8℃下的比热 C PA =2.58KJ/Kmol·K ；C PB =2.52KJ/Kmol·K在x F =0.497组成、实际进料温度t F =34.2℃下，原料实际的焓根据实验，进料是常温下（冷液）进料，有t F <t L乙醇和正丙醇在定性温度t=(t F +0)/2=34.2/2=17.1℃下的比热C PA =2.86KJ/Kmol·K ；C PB =2.77KJ/Kmol·K混合液体比热Cpm=46×0.497×2.51+60×（1-0.497）×2.54=134.04（kJ/kmol.℃） 混合液体汽化潜热rpm=46×0.497×815.79+60×（1-0.497）×708.2=40024（kJ/kmol ）所以18.14002440024)2.3438.89(04.134)(=+-⨯=+-⨯=m m F B r r t t Cpm q b. q 线方程(进料线方程)：76.2-56.611q Fq q x q x x q qy =---=q 线斜率=-=1q q 6.56 q 线方程与精馏段方程交点计算得：（0.51，0.59）在平衡线和精馏段操作线、提馏段操作线之间图解理论板板数： 全塔效率η=⨯=%100P t N N。

按表8-2（乙醇——正丙醇 t-x-y关系）绘制T-X-Y相图（见图2）、X-Y平衡曲线（见图3）图2 T-X-Y平衡相图精馏实验测定数据见原始记录表。

0.00.20.40.60.81.0y计算实例：1、 求乙醇的质量分率及摩尔分率：以全回流塔顶组成为例 W=57.596-41.739×1.3599=0.83708701.0608370.01468370.0468370.0=-+=A X2、计算精馏塔在全回流条件下，稳定操作后的全塔理论板数和总板效率 总板效率E T 按下式计算：其中N P 为实际塔板数，N T 为塔的理论板数。

%100⨯=PTT N N E图解法求理论板数：根据测值已知： x D =0.8701, x w =0.0655 精馏段操作方程：11+++=R X X R RY D ， 对角线方程y=x ，全回流时R=∞，没有提馏段，操作线与对角线重合，理论板数为最少N=N min , N min ,可在x-y 图上的平衡线与对角线上直接图解求得。

N T =5.7（见图3）总板效率E r =5.7/7*100%=81.4%30.00.20.40.60.81.0YX4、计算精馏塔回流比R=4，稳定操作后的全塔理论塔板数和总板效率 根据测值已知：x D =0.8576, x w =0.1990, x F =0.2850精馏段操作方程：17152.08.011+=+++=X R X X R RY D 对角线方程y=x 。

操作线与对角线的交点：x= x D ,y= x D , 见图中a 点。

截距为17152.01=+R XD ,绘制精馏段操作线a-b 。

进料方程：9194.0226.4131.12850.0131.131.111-=---=---=X X q X X q q Y F （通过查表计算得q=1.31。

见后附q 值的计算）联立进料方程与精馏段操作方程，求得交点d(0.3184，0.4263)， 进料方程与对角线的交点e （x= x F ,y= x F ）) 。

化工原理精馏实验数据处理1. 引言化工原理精馏实验是化工专业中非常重要的实验之一。

在精馏实验中，通过分离液体混合物中的组分，得到纯净的产品。

实验过程中需要收集大量的实验数据，并对这些数据进行处理和分析。

本文将详细探讨化工原理精馏实验数据处理的方法和技巧。

2. 实验目的化工原理精馏实验的目的是通过精馏过程将液体混合物中的组分分离出来。

实验数据处理的目的是对实验数据进行整理、分析和解释，以得到有关精馏过程的关键信息和结果。

3. 实验数据处理方法在化工原理精馏实验中，我们需要收集的实验数据包括温度、压力、流量等参数的变化情况。

为了对这些数据进行处理，我们可以采用以下方法：3.1 数据的整理和筛选首先，我们需要对收集到的实验数据进行整理和筛选。

将不符合要求或有误差的数据排除，确保数据的准确性和可靠性。

3.2 数据的统计和分析接下来，我们可以对整理后的数据进行统计和分析。

可以计算平均值、标准差、方差等统计指标，以了解数据的分布情况和稳定性。

3.3 数据的可视化为了更直观地展示数据的变化趋势和关系，我们可以将数据进行可视化处理。

可以使用图表、曲线图、散点图等方式来展示数据，以便更好地理解和解释实验结果。

4. 实验数据处理的意义和应用实验数据处理在化工原理精馏实验中具有重要的意义和应用。

通过对实验数据的处理，我们可以得到以下信息和结果：4.1 组件的分离效果通过对实验数据的分析，我们可以判断精馏过程中组分的分离效果。

可以通过计算馏分的组分含量、回收率等指标来评估分离效果的好坏。

4.2 工艺参数的优化实验数据处理还可以帮助我们优化精馏过程中的工艺参数。

通过分析数据，我们可以找到影响分离效果的关键因素，并对工艺参数进行调整和优化，以提高产品的纯度和产量。

4.3 实验结果的验证实验数据处理还可以用于验证实验结果的准确性和可靠性。

通过对实验数据的处理和分析，我们可以判断实验结果是否符合预期，从而对实验方法和操作进行改进和优化。

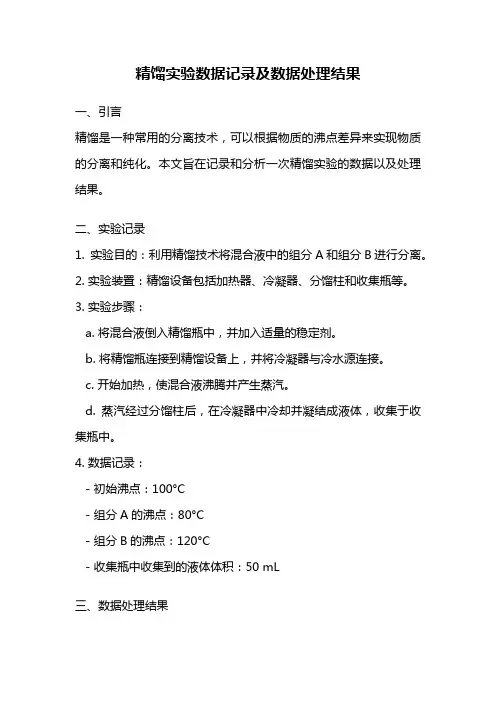

精馏实验数据记录及数据处理结果一、引言精馏是一种常用的分离技术，可以根据物质的沸点差异来实现物质的分离和纯化。

本文旨在记录和分析一次精馏实验的数据以及处理结果。

二、实验记录1. 实验目的：利用精馏技术将混合液中的组分A和组分B进行分离。

2. 实验装置：精馏设备包括加热器、冷凝器、分馏柱和收集瓶等。

3. 实验步骤：a. 将混合液倒入精馏瓶中，并加入适量的稳定剂。

b. 将精馏瓶连接到精馏设备上，并将冷凝器与冷水源连接。

c. 开始加热，使混合液沸腾并产生蒸汽。

d. 蒸汽经过分馏柱后，在冷凝器中冷却并凝结成液体，收集于收集瓶中。

4. 数据记录：- 初始沸点：100°C- 组分A的沸点：80°C- 组分B的沸点：120°C- 收集瓶中收集到的液体体积：50 mL三、数据处理结果1. 确定组分A和组分B的分离程度：通过记录初始沸点和收集瓶中液体的体积，可以计算出组分A和组分B的分离程度。

假设收集瓶中只含有组分A，根据物质的摩尔质量和体积可以计算出组分A的摩尔数。

同样地，假设收集瓶中只含有组分B，可以计算出组分B的摩尔数。

通过比较两者的摩尔数，可以得出分离程度的高低。

2. 计算回收率：回收率是衡量实验结果的一个重要指标。

通过记录收集瓶中液体的体积，可以计算出实验过程中组分A和组分B的回收率。

回收率的计算公式为：回收率 = 收集瓶中液体的摩尔数 / 初始混合液的摩尔数× 100%。

3. 分析分离效果：根据实验数据，可以分析实验的分离效果如何。

如果组分A和组分B的摩尔数接近于初始混合液中各组分的摩尔数，说明分离效果较好。

如果摩尔数有较大差异，说明分离效果较差。

4. 讨论实验误差：在实验过程中，可能会存在一些误差，导致实验结果与理论值存在偏差。

例如，可能由于设备的不完善或操作的不精确，导致实际的沸点和分离效果与理论值有所不同。

因此，需要对实验误差进行分析和讨论，以提高实验结果的准确性和可靠性。
