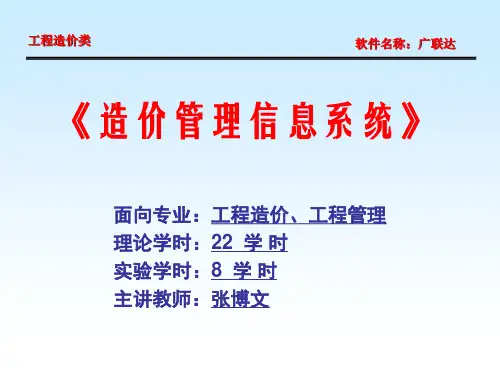

软件名称：广联达
《造价管理信息系统》
面向专业：工程造价、工程管理 理论学时：22 学 时 实验学时：8 学 时 主讲教师：张博文
绪论 第1章 第2章 第3章 第4章
引言
工程造价管理的含义 一是建设工程投资费用管理
➢ 它属于工程建设投资管理范畴。是指为了实现投资的预期目 标，在拟定的规划、设计方案的条件下，预测、计算、确定 和监控工程造价及其变动的系统活动。
➢ 主楼层： ✓ 也就是实际工程中的楼层，即基础层、地下X层、首层、第二 层、标准层、顶层等，楼层的操作见“楼层管理”；
➢ 子楼层： ✓ 附属在当前楼层中的楼层，与当前楼层没有任何位置关系，子 楼层的名称、层高、等各种属性均可以与主楼层不一致，子楼 层的操作见“楼层管理”；
➢ 构件： ✓ 即在绘图过程中建立的墙、梁、板、柱等；
绪论 第1章 第2章 第3章 第4章
引言
工程造价管理信息系统体系结构
绪论 第1章 第2章 第3章 第4章
目录
绪论 第1章 广联达图形算量 GCL 8.0 第2章 广联达钢筋抽样 GGJ 10.0 第3章 广联达清单计价 GBQ 3.0 第4章 PKPM工程造价软件V6.0
目录
绪论 第1章 第2章 第3章 第4章
绪论 第1章 第2章 第3章 第4章
1.1 图形算量 GCL 8.0概述
1.1.5 软件操作流程
绪论 第1章 第2章 第3章 第4章
1.1 图形算量 GCL 8.0概述
1.1.5 了解GCL8.0界面
通过导航栏您可以快速在工程 设置、绘图输入、表格输入、报表 预览页面之间进行切换。 隐藏导航栏
通过鼠标左键点击隐藏导航栏 “《”按钮，可以将导航栏隐藏起来， 以便扩大绘图区域。 展开导航栏

（练习30分钟）
单元总结
重要知识点 1、偏移 2、顶点捕捉、交点捕捉
3、打断
4、按梁分割板
坡屋面部分
定义斜板 结合学员练习册和图纸完成练习2.15
（练习10分钟）
绘制坡屋面总结
定义平板和异形梁 绘制平板（偏移）
绘制梁（在梁的界面点击板的快捷键B把板显示出来、用
顶点捕捉的方法绘制梁构件、梁的打断、交点捕捉） 分割板（按梁分割板） 义斜板） 定义斜板（三点定
轴网
轴网 结合学员练习册和图纸完成练习2.7
（练习10分钟）
单元总结
正交轴网的定义
开间：从左至右输入轴距
进深：从下至上输入轴距 有特殊的轴号要自己修改轴号，如1/5这样的轴号，就需
要自己手动修改
结构部分--柱（定义）
柱定义 结合学员练习册和图纸完成练习2.8
（练习10分钟）
绘图输入流程
实训课程
广联达招投标整体 解决方案
钢筋抽样GGJ10.0
图形算量GCL2008
计价软件GBQ4.0
钢筋抽样GGJ10.0
绘制的图导入
图形算量GCL2008
套取的清单或定额导入
计价软件GBQ4.0
课程特点
以学员应用软件算量的业务流程为主线
采用实际工程图纸教学
以算量为核心，而不是以画图为核心 学会20%的功能，解决80%的工程量计算 采用针对成人的教学模式
2、简单的报表编辑 结合学员练习册和图纸完成练习2.23

（练习5分钟）
整体回顾
1、新建工程：计算规则和库的选择，做法模式，室外地坪相对标高和冻土 厚度的给定 2、新建楼层：楼层的添加、层高的给定，地下室和标准层的建立

用户难关痛：
1、容易造成工程量计算的错误。2、当项目变更后工程量的改动会较 多，而且容易丢项。
工程量明细 业务场景：
用户为了后期核对结果方便，常常会把一些计算过程在软件中列出来。
用户难关痛：
1、列式不方便查看 2、算式中的数字无法标识其含义。3、当其中的一 个量变更后，其他相关数据修改困难。
批量复制项目特征
用户难关痛： 1、费用多、计算比较复杂。 2、不容易记忆，容易丢掉项目。
安装费用
匹配历史工程
业务场景 ➢ 对于一个群体工程中的各栋楼的清单，具有以下特点：1、
清单项目特征大部分一致2、工程内容基本一致3、清单工程 量不同。
由以上几点可以看出其清单项目及组价内容基本一致，只 是工程量不同而已，这时用户往往会导入新工程的EXCEL，参 考原来的工程进行组价。 用户难关痛： ➢ 一条条的复制粘贴比较麻烦，而且效率比较低。
用户难关痛：
替换子目时需要先一个个的找到然后删除再输入新的子目，操作十分 麻烦而且效率很低。
统一替换定额
输入清单或子目
业务场景
➢ 招标方同时编制招标文件和标底或投标方得到的招标文件只有纸质文件时， 都需要同时输入清单或子目。
➢ 清单项已经输入，需要输入组价子目时，大多采用弹出查询子目界面进行输 入，但查询界面容易遮挡当前子目，且鼠标点击次数比较多。
软件方案：
按清单生成主材：选择清单项目点击右键选择按清单生成子目级主材，软 件可自动根据清单生成主材项目。
子目关联
业务场景：
➢ 1、管道子目必然会进行刷油、除锈、绝热等工序 ➢ 2、管道子目和刷油等子目之间存在工程量关系，安装定额中都提供
有对应的计算公式，可以通过输入的管道子目工程量计算出刷油、 防腐的工程量；有些地区还提供有刷油、除锈的工程量表，供用户 查找；

7、点击下一步，弹出……
绪论 第1章 第2章 第3章 第4章
1.2 建立工程
绪论 第1章 第2章 第3章 第4章
1.2 建立工程
绪论 第1章 第2章 第3章 第4章
1.2 建立工程
绪论 第1章 第2章 第3章 第4章
1.2 建立工程
小结： 1、室外地坪相对标高：按照图纸输入准确信 息，此部分信息影响外墙装修工程量及土方回填工 程量，一定要结合图纸或实际准确输入； 2、外墙裙高度：根据实际外墙裙高度以毫米 为单位进行输入；
绪论 第1章 第2章 第3章 第4章
引言
工程造价管理的基本内容
1、工程造价的合理确定 ✓就是在建设程序的各个阶段，合理确定投资估算、概算 造价、预算造价、承包合同价、结算价、竣工决算价。
2、工程造价的有效控制 ✓就是在优化建设方案、设计方案的基础上，在建设程序 的各个阶段，采用一定的方法和措施把工程造价的发生 控制在合理的范围和核定的造价限额以内。 ✓具体说：
绪论 第1章 第2章 第3章 第4章
1.2 建立工程
目的
3、输入工程名称
➢ 掌握如何在软件中建立一个新的4工、程选，择了标解二书种模计式价
2、点模式击。
5、选择计算规则
“内新容建向
导➢”新，建将工会程、模式选择、计算6规、则选、择室定外额地坪库相和对清标单高库、
弹出外…墙…裙高
具体操作过程如下：
1、用鼠标左键双击桌面上广联达图形算量 GCL 8.0 图 标，将会弹出如下界面：
绪论 第1章 第2章 第3章 第4章
第1章 广联达图形算量 GCL 8.0
1.1 概述 1.2 建立工程 1.3 建立楼层 1.4 建立轴网
1.5 绘图 1.5.1 建筑部分 1.5.2 结构部分 1.5.3 装修部分 1.5.4 基础部分 1.5.5 其它部分
