程序流程图规一、符号用法 (3)1.1数据 (3)1.2处理 (3)1.3特定处理 (3)1.4准备 (4)1.5判断 (4)1.6循环界限 (4)1.7连接符 (4)1.8端点符 (5)1.9注解符 (5)1.10流线 (5)1.11虚线 (5)1.12省略符 (5)1.13并行方式 (6)二、使用约定 (7)2.1图的布局 (7)2.2符号的形状 (7)2.3符号的说明文字 (7)2.4符号标识符 (7)2.5符号描述符 (8)2.6详细表示 (8)2.7流线 (8)2.8多出口判断的两种表示方法 (9)三、示例 (11)一、符号用法程序流程图用于描述程序部各种问题的解决方法、思路或算法。
图1-1 标准程序流程图符号1.1数据平行四边形表示数据，其中可注明数据名、来源、用途或其它的文字说明。
此符号并不限定数据的媒体。
1.2处理矩形表示各种处理功能。
例如，执行一个或一组特定的操作，从而使信息的值，信息形式或所在位置发生变化，或是确定对某一流向的选择。
矩形可注明处理名或其简工功能。
1.3特定处理带有双纵边线的矩形表示已命名的特定处理。
该处理为在另外地方已得到详细说明的一个操作或一组操作，便如子例行程序，模块。
矩形可注明特定处理名或其简要功能。
1.4准备六边形符号表示准备。
它表示修改一条指令或一组指令以影响随后的活动。
例如，设置开关，修改变址寄存器，初始化例行程序。
1.5判断菱形表示判断或开关。
菱形可注明判断的条件。
它只有一个入口，但可以有若干个可供选择的出口，在对符号定义各条件求值后，有一个且仅有一个出口被激活，求值结果可在表示出口路径的流线附近写出。
1.6循环界限循环界限为去上角矩形表示年界限和去下角矩形的下界限成，分别表示循环的开始和循环的结束。
一对符号应注明同一循环标识符。
可根据检验终止循环条件在循环的开始还是在循环的末尾，将其条件分别在上界限符注明(如：当A>B)或在下界限符注明(如：直到C<D)。
流程图绘制规范首先，流程图的绘制需要遵循一定的规范。
在绘制流程图时，应该尽量简洁明了，避免出现过多的细节，以免造成混淆。
同时，要保证流程图的层次清晰，各个步骤之间的关系要明确可见。
此外，流程图中的符号和标识也需要统一规范，以确保不同人之间能够准确理解流程图的含义。
其次，流程图的绘制需要注意符号的使用。
在绘制流程图时，应该使用统一规范的符号和标识，以便他人能够准确理解流程图的含义。
常见的流程图符号包括开始/结束标识、流程步骤、判断条件、连接线等。
在使用这些符号时，要保证其大小、形状和颜色的统一，以便提高流程图的可读性。
另外，流程图的绘制还需要注意文字的表达。
在流程图中，文字是用来描述各个步骤和条件的，因此文字的表达应该准确清晰。
文字要简洁明了，避免出现歧义，同时要保证文字的大小和字体统一，以提高流程图的整体美观度。
此外，流程图的绘制还需要注意布局的合理性。
一个好的流程图应该有合理的布局，各个步骤之间的空间要适当，以便提高流程图的可读性。
同时，要注意避免出现交叉线和拥挤的情况，保证流程图整体的美观性。
最后，流程图的绘制还需要经过严格的审查和验证。
在绘制完成后，应该对流程图进行仔细的审查和验证，确保流程图的准确性和完整性。
如果可能，可以邀请他人对流程图进行审查，以确保流程图符合规范并能够准确传达信息。
总之，流程图的绘制规范对于保证流程图的准确性和可读性至关重要。
在绘制流程图时，应该遵循一定的规范，注意符号的使用、文字的表达、布局的合理性，以及经过严格的审查和验证。
只有这样，才能绘制出高质量的流程图，为各个领域的应用提供有力的支持。
希望本文所述的流程图绘制规范能够对大家有所帮助，谢谢阅读！。

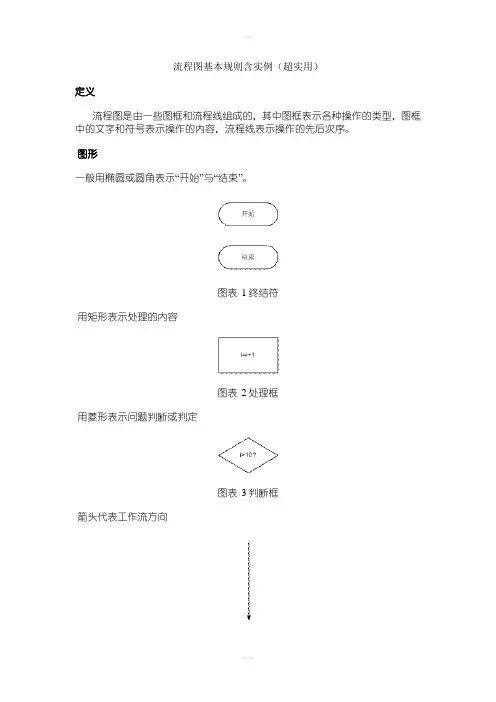

流程图基本规则含实例（超实用）
定义
流程图是由一些图框和流程线组成的，其中图框表示各种操作的类型，图框中的文字和符号表示操作的内容，流程线表示操作的先后次序。
图形
一般用椭圆或圆角表示“开始”与“结束”。
图表1终结符
用矩形表示处理的内容
图表2处理框
用菱形表示问题判断或判定
图表3判断框
箭头代表工作流方向
图表4 箭头输入输出为平行四边形
图表5 IO框基本结构
顺序结构
图表6顺序结构分支结构
图表7标准分支结构
图表8常用分支结构1
图表9常用分支结构2 注意y=x*10为关键处理
图表10多选择分支注意不是并行执行
循环结构
图表11 while循环
图表12 do-while循环
例子
流程图用例一
图表13 计算N的阶乘流程图用例二
图表14函数流程
流程图用例三（此图与实验九有出入，请勿作为实验报告流程图）
流程图用例四（此图与实验九有出入，请勿作为实验报告流程图）
. .。
1、流程图规范：
（1）流程图形状统一。
流程图是由点和线组成的面。
要画出规范的流程图，最基本的就是流程图的形状要统一。
（2）流程图的命名要使用主谓结构，如“设备购买流程”。
（3）操作描述用动宾结构，语言要简洁清晰，如“编制招聘计划”。
（4）起点必须有且只有一个，而终点可以省略不画或有多个。
（5）流程图的形状大小一致，统一字号。
（6）流程线是从下往上或从右向左时，必须带箭头；除此以外，都可以不画箭头；流程线的走向默认都是从上向下或从左向右。
（7）判断框和选择框上下端连接“yes”线，左右端“no”流入流出。
（8）流程图从左到右、从上至下排列。
（9）流程处理关系为并行关系的，需要将流程放在同一高度。
（10）连接线不要交叉。
2、word快速生成流程图：
（1）首先，我们打开电脑，点击word应用，并点击进入页面，点击一个空白文档，进入编辑页面，这一步就完成了。
（2）点击上方的“插入”菜单栏，在下拉菜单栏中的“插图”找到SmartArt，点击此按钮。
（3）在弹出的对话框中，找到并点击“流程”选项，然后在右边找到喜欢的流程样式，点击确定，页面就会出现流程图。
（4）之后，在左边的信息栏中输入对应的内容，在上方设计的下拉菜单栏中点击“更改颜色”就可以设置好流程架的颜色。
（5）然后我们还可以在“设计”中的下拉菜单的“创建图形”添加形状，设置顺序。
还可以在设计“设计”中更改样式等。

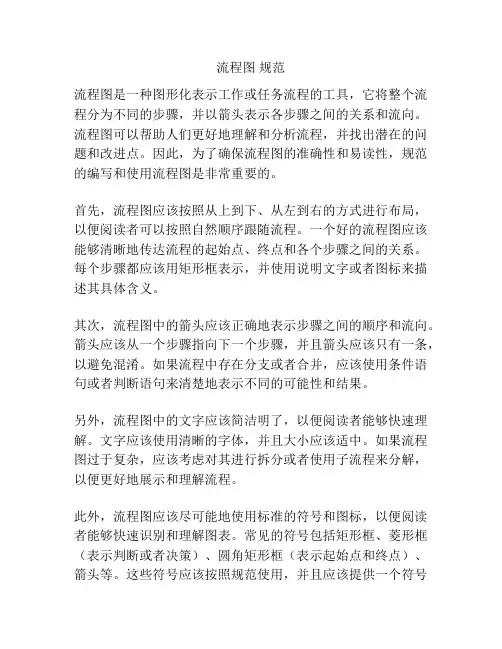

流程图规范流程图是一种图形化表示工作或任务流程的工具，它将整个流程分为不同的步骤，并以箭头表示各步骤之间的关系和流向。
流程图可以帮助人们更好地理解和分析流程，并找出潜在的问题和改进点。
因此，为了确保流程图的准确性和易读性，规范的编写和使用流程图是非常重要的。
首先，流程图应该按照从上到下、从左到右的方式进行布局，以便阅读者可以按照自然顺序跟随流程。
一个好的流程图应该能够清晰地传达流程的起始点、终点和各个步骤之间的关系。
每个步骤都应该用矩形框表示，并使用说明文字或者图标来描述其具体含义。
其次，流程图中的箭头应该正确地表示步骤之间的顺序和流向。
箭头应该从一个步骤指向下一个步骤，并且箭头应该只有一条，以避免混淆。
如果流程中存在分支或者合并，应该使用条件语句或者判断语句来清楚地表示不同的可能性和结果。
另外，流程图中的文字应该简洁明了，以便阅读者能够快速理解。
文字应该使用清晰的字体，并且大小应该适中。
如果流程图过于复杂，应该考虑对其进行拆分或者使用子流程来分解，以便更好地展示和理解流程。
此外，流程图应该尽可能地使用标准的符号和图标，以便阅读者能够快速识别和理解图表。
常见的符号包括矩形框、菱形框（表示判断或者决策）、圆角矩形框（表示起始点和终点）、箭头等。
这些符号应该按照规范使用，并且应该提供一个符号表或者图例来帮助阅读者了解每个符号的含义。
最后，流程图应该经过多次验证和修改，以确保其准确性和可读性。
流程图应该与相关人员一同审阅和讨论，以便在图表中纳入各方的意见和建议。
流程图也应该定期进行更新和修订，以反映实际情况的变化和改进。
总之，正确和规范的编写和使用流程图可以帮助人们更好地理解和分析流程，并找出潜在的问题和改进点。
通过遵循流程图的规范，我们能够提高流程图的准确性和易读性，从而更好地应用和分享流程图的价值。
程序流程图符号含义贴图 2009-09-16 10:46 阅读2243 评论4字号：大中小关于流程图图示是否有国际间认同定义，我也曾请教过一些专业人士，但似乎没有一致的定论。
以目前微软产品visio应用最多，当然国际上也有专业的smart draw，国内也有些产品，因此我的做法是基础图示如开始(六角菱型)、过程(四方型)、决策(菱型)、终止(隋园型)掌握著，其它也就自已和别人知道什么意义就可以，当然能自已在流程图面上说明图示定义那就更好。
一、国际通用的流程图形态和程序：开始(六角菱型)、过程(四方型)、决策(菱型)、终止(椭圆型) .在作管理业务流程图时国际通用的形态：方框是流程的描述；菱形是检查、审批、审核（一般要有回路的）；椭圆一般用作一个流程的终结；小圆是表示按顺序数据的流程；竖文件框式的一般是表示原定的程序；两边文件框式的一般是表示留下来的资料数据的存储.流程图符号流程图符号是专门用来画图的，其中有流程图，里面有符号的解释。
• 1 含义• 2 符号约定• 3 说明• 4 参考资料流程图符号-含义不管什么符号，都需要给它定义，定义行为是由制定人予以完成的，要完成这项工作不应该先定义符号代表什么，而应该在做到组织结构或者作业流程心中有数后进行归类，根据归类采用不同的符号加以区分。
另外，我所见过的很多有效组织结构图都是一种符号到底的，他们采取的是多重互联回形目录树的形式，也很有效阿。
这也佐证我的观点。
为了让您的新构架流程图不至于让他人难于理解，建议最好不要因采取过多的符号加以分类而造成实施人难以理解。
另外，还建议您在采取分类后将在流程图的下方添加注解。
其实，没有哪个企业会因一图而兴，关键靠的是实施和控制（重点包括环节控制）。
图再好，别人看不懂又有什么用呢？没有实施过程的监控与指导又会起多大效力呢？以微软产品visio应用最多，当然国际上也有专业的smartdraw，国内也有些产品，因此我的做法是基础图示如开始(六角菱型)、过程(四方型)、决策(菱型)、终止(隋园型)掌握著，其它也就自已和别人知道什么意义就可以，当然能自已在流程图面上说明图示定义那就更好。
程序流程图编写规范
一、符号用法 (2)
1.1数据 (2)
1.2处理 (2)
1.3特定处理 (2)
1.4准备 (2)
1.5判断 (3)
1.6循环界限 (3)
1.7连接符 (3)
1.8端点符 (3)
1.9注解符 (3)
1.10流线 (4)
1.11虚线 (4)
1.12省略符 (4)
1.13并行方式 (4)
二、使用约定 (6)
2.1图的布局 (6)
2.2符号的形状 (6)
2.3符号内的说明文字 (6)
2.4符号标识符 (6)
2.5符号描述符 (6)
2.6详细表示 (7)
2.7流线 (7)
2.8多出口判断的两种表示方法 (8)
三、示例 (9)
一、符号用法
程序流程图用于描述程序内部各种问题的解决方法、思路或算法。
图1-1 标准程序流程图符号
1.1数据
平行四边形表示数据，其中可注明数据名、来源、用途或其它的文字说明。
此符号并不限定数据的媒体。
1.2处理
矩形表示各种处理功能。
例如，执行一个或一组特定的操作，从而使信息的值，信息形式或所在位置发生变化，或是确定对某一流向的选择。
矩形内可注明处理名或其简工功能。
1.3特定处理
带有双纵边线的矩形表示已命名的特定处理。
该处理为在另外地方已得到详细说明的一个操作或一组操作，便如子例行程序，模块。
矩形内可注明特定处理名或其简要功能。
1.4准备
六边形符号表示准备。
它表示修改一条指令或一组指令以影响随后的活动。
例如，设置开关，修改变址寄存器，初始化例行程序。
1.5判断
菱形表示判断或开关。
菱形内可注明判断的条件。
它只有一个入口，但可以有若干个可供选择的出口，在对符号内定义各条件求值后，有一个且仅有一个出口被激活，求值结果可在表示出口路径的流线附近写出。
1.6循环界限
循环界限为去上角矩形表示年界限和去下角矩形的下界限成，分别表示循环的开始和循环的结束。
一对符号内应注明同一循环标识符。
可根据检验终止循环条件在循环的开始还是在循环的末尾，将其条件分别在上界限符内注明(如：当A>B)或在下界限符内注明(如：直到C<D)。
图1-2给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示。
图1-2 两种循环表示
1.7连接符
圆表示连接符，用以表明转向流程图的它处，或从流程图它处转入。
它是流线的断点.在图内注明某一标识符，表明该流线将在具有相同标识符的另一连接符处继续下去(参看以下关于连接符使用的约定)。
1.8端点符
扁圆形表示转向外部环境或从外部环境转入的端点符。
例如，程序流程的起始或结束，数据的外部使用起点或终点。
1.9注解符
注解符由纵边线和虚线构成，用以标识注解的内容。
虚线须连接到被注解的符号或符号组合上。
注解的正文应靠近纵边线。
请参看图1-3给出的注解符使用示例。
图1-3 注解符的使用
1.10流线
直线表示控制流的流线.关于流线上表示流向的箭头，其使用方法见后面的约定。
1.11虚线
虚线用于表明被注解的范围或连接被注解部分与注解正文，也参看图1-3。
1.12省略符
若流程图中有些部分无需给出符号的具体形式和数量，可用三点构成的省略符。
省略符应夹在流线符号之中或流线符号之间，参看图1-4。
图1-4 省略符的使用
1.13并行方式
一对平行线表示同步进行两个或两个以上并行方式的操作。
并行方式的示例如图1-5，图中在处理A完成后才能进行处理C、D和E。
同样，处理F要等处理B、C、D完成以后进行。
但处理C可以处理D开始和(或)结束前开始和(或)结束。
图1-5 并行方式示例
二、使用约定
关于流程图符号的使用约定,简要地说明以下几点：
2.1图的布局
流程图中所用的符号应该均心地分布，连线保持合理的长度，并尽量少使用长线。
2.2符号的形状
流程图中多数符号内的空白供标注说明性文字。
使用各种符号应注意符号的外形和各符号大小的统一，避免使符号变形或各符号大小比例不一。
2.3符号内的说明文字
应使符号内的说明文字尽可能简明。
通常按从左向右和从上向下方式书写，并与流向无关。
如果说明文字较多，符号内写不完，可使用注解符。
若注解符干扰或影响到图形的流程，应将正文写在另外一页上，并注明引用符号。
2.4符号标识符
为符号规定标识符是为了便于其它文件引用该符号。
便如，程序清单中引用到流程图中的特定符号。
符号标识符一般写在符号的左上角，参看图2-1(a)。
图2-1(a) 符号标识符和符号描述符
2.5符号描述符
为便于进一步理解符号的功能，可标注符号描述符。
通常描述符写在符号的右上角，如图2-1(b)所示。
2.6详细表示
在处理符号或数据符号中画一横线，表明该符号在同一文件集中的其它地言有更为详细的表示。
横线在符号内靠近项端，详细表示的标识符写在符号内横线之上，见图2-2(a)。
端点符用作详细表示的开始符号和结束符号，在此符号中应给出加横线符号中的标识符，见图2-2(b)。
图2-2 加横线符号及其详细表示
2.7流线
1、标准流向与箭头的使用
流线的标准流向是从左到右和从上到下。
沿标准流向的流线可不用箭头指示流向，但沿非标准流向的流线应用箭头指示充向。
2、流线的交叉
应当尽量避免流线的交叉。
即使出现流线的交叉，交叉的流线之间也没有任何逻辑关系，并不对流向产生任何影响，如图2-3(a)所示。
3、流线的汇集
两条或多条进入线可以汇集成一条输出线，此时各连接点应要互错工以提高清晰度，并用箭头表示流向，如图2-3(b)所示。
图2-3 汉线的交叉与流线的汇集
4、符号流线进出
一般情况下，流线应从符号的左边或项端进入，并从右边或底端离开。
其进出点均应对准符号的中心。
5、连接符
为避免出现流线交叉和使用长线，或某个流程图能在另一页上延续，可用连接符将流线截断。
截断始端的连接符称为出口连接符，载断末端的连接符称为入口连接符。
两连接符中
用同一标识符。
换页截断可用与连接符相连的注解符表示,如图2-4所示。
图2-4 出口连接符与入口连接符
2.8多出口判断的两种表示方法
1、直接从判断符号引出多条流线，如图2-5(a)所示。
2、从判断符号引聘条流线，再从它引出多条流线，如图2-5(b)所示。
图2-5 多出口判断
多出口判断的每个出口都应标有相应的条件值，用以反映它所引出的逻辑路径，如图2-6所示。
图2-6 多出口判断出口处标出条件值
三、示例。
