主叫域选和被叫域选
在漫长的过渡阶段，受众的能力见识不一，就需要制度和流程设计能照顾到不同的受众，使大家在一起和谐共处。

主叫域选
我们手机上的“打电话”图标实际上是一个应用程序（Application），躲在应用程序下面真正干活的是应用协议（Application protocol）。

一个应用程序可能会调用不同的应用协议。

一部支持VoLTE的终端，一般会同时支持CSFB和传统2、3G网络的纯电路呼叫。

那么当用户在使用“打电话”软件（应用程序）拨号的时候，终端使用什么方式（应用协议）发起呼叫，取决于终端当时所处的网络情况。

如果网络支持VoLTE，终端可以使用SIP发起呼叫；否则，终端使用CSFB或者纯CS方式呼叫。

在接入网络时，LTE终端根据自身语音能力和相关消息中指示的网络语音能力决定最终选择驻留的网络和语音呼叫的方式，这就是主叫域选。

从协议3GPP TS24.301 R9版本的920开始，在Attach Request和TAU Request 消息中增加了Voice domain preference and UE's usage setting信元，用来携带终端的语音能力。

该信元包含两层内容：
1) Voice domain preference
2) UE's usage setting
“Voice domain preference”表明终端支持那种语音方式或更偏好于使用哪种
as secondary
在网络侧支持VoLTE或者CSFB时，不同类型终端语音方式的选择不同。

（如上图所示）
“UE’
表明终端设置为语音优先（Voice centric）还是数据优先（Data Centric）。

如果LTE终端上设置数据优先，只要EPC网络数据业务可用，终端就会驻留在4G的LTE网络，而不管当前网络是否能够提供CSFB或者VoLTE的语音业务。

EPC网络的语音能力是网络通过Attach和TAU响应消息向终端指示网络是否支持VoLTE和/或CSFB。

终端的能力和设置需要和网络侧的进行匹配，终端来决定驻留到哪个网络。

网络侧的能力是通过Attach Accept和TAU Accept消息通知到终端的。

网络CSFB能力的指示：
Attach Accept和TAU Accept消息中会携带“EPS attach result/EPS update result”信元和“Additional update result”信元，向终端指示网络是否支持CSFB。

网络CSFB
网络VoLTE能力的指示：
Attach Accept和TAU Accept消息中也会携带“EPS network feature support”信元，其中包括“IMS voice over PS session indicator”标志位。

该标志位用来指示网络是否支持VoLTE。

同时也会指示网络是否支持紧急呼叫。

网络
如下图所示，终端设置语音优先并且同时支持CSFB和VoLTE；通过ims-vops来指示网络支持VoLTE语音，通过combined-ta-la-updated联合附着成功表明网络支持CSFB，通过emc-bs（emergency-bearer-services）不支持来说明网络并不支持紧急呼叫。

这样，终端会驻留LTE网络，拨一般电话时使用VoLTE方式；在进行紧急呼叫时，由于当前LTE网络不支持紧急呼叫，终端会回落到2、3G
网络发起紧急呼叫。

更详细的主叫域选信息，请参考3GPP TS 23.221附录A或《PS PSS V100R005C00 LTE语音集成解决方案HLD指导书》。

被叫域选
主叫的呼叫请求到达IMS后，IMS的烦恼又来了。

由于4G终端都是高大上的多模终端，能接入多种制式网络。

在呼叫发起时，被叫用户可能在LTE网络中，也有可能已经移动到2、3G网络。

IMS要根据用户所处的网络决定向被叫发起VoLTE 呼叫还是传统的电路域呼叫，这个过程就是被叫域选过程。

IMS网络中完成域选择的功能实体被称为T-ADS（Terminating Access Domain Selection），T-ADS功能集成在SCC AS（Service Centralization and Continuity Application Server，处在VoLTE应用层的服务器，很多功能）中。

用户是在2、3G网络还是在4G网络中这个情况，SGSN和MME最清楚。

用户附着到MME上就处在4G网络，附着到SGSN上就是在2、3G网络。

由于SGSN和MME 要到HLR/HSS做位置更新，HLR/HSS也可能知道用户当前所处的网络。

IMS网络和HSS之间存在Sh接口，IMS网络可以通过该接口向HSS查询用户当前所处的网络信息，来决定向电路域发起CS呼叫还是向EPC分组域发起VoLTE呼叫，这个过程就是被叫域选。

被叫域选有两种方式：T-ADS查询方式和单注册方式。

“T-ADS查询”实现被叫域选
3GPP R8协议开始HSS/HLR支持双注册。

双注册的情况下，HSS/HLR（一般是融合网元，不融合也需存在两者互通接口）同时记录UE的MME和SGSN的注册信息，这样，用户在MME和SGSN之间移动时，由于SGSN和MME保存有用户的静态签约信息，SGSN和MME不会发起位置更新。

通过双注册机制，网络的Gr接口和S6a 接口负荷可以降低。

双注册带来的一个问题是HSS上无法知道用户当前活动在2、3G的SGSN上还是4G的MME上。

此时，IMS网络向HSS/HLR查询时，HSS/HLR需要分别向SGSN和MME发送T-ADS查询消息，确认用户当前所处的网络及当前位置是否支持VoLTE。

这种域选方式需要MME和SGSN都支持T-ADS查询过程。

由于当前网络的SGSN 尚不支持通过Gr接口MAP消息实现T-ADS查询，因此现阶段的VoLTE方案会选择第二种被叫域选方案——单域注册方案。

“单注册”实现被叫域选
单域注册（简称单注册）就是HSS/HLR中只会记录用户当前所在的MME或者SGSN 信息。

用户在HSS/HLR上UE注册的是MME，就说明用户当前在4G网络；HSS/HLR 上UE注册的是SGSN，就说明用户当前在2G、3G网络。

单注册的被叫域选方式取消了HSS/HLR和MME/SGSN的交互过程，在呼叫接续时延上也有优势。

单注册可以在HSS上设置，也可以由MME/SGSN控制。

我司的HSS上默认是双注册，如果HSS保持默认设置，USN可以通过ADD IMSIHLRHSS命令设置位置更新时是否指示进行单注册。

一旦配置指示单注册，MME向HSS发送Update Location消息时会将
single-registration-indication标识置为1，指示HSS进行单注册。

HSS在收到单注册指示后，会向用户之前注册的SGSN发送“SGSN Update Procedure”类型的Cancel Location消息，同时删除注册的SGSN号码。

这种情况下，用户在4G网络时HSS中只有MME信息。

SGSN的Gr接口MAP协议无法携带single-registration-indication指示，而HSS当前默认配置支持双注册。

这种情况下，UE移动到2、3G网络后，SGSN在向HLR/HSS发送位置更新后，HLR/HSS不会清空MME信息。

就是说，MME去HSS/HLR做位置更新时HSS/HLR会清空SGSN的GT，而SGSN去更新时，HSS/HLR不会清空MME的hostname。

也就意味着，只要HSS上有SGSN的信息，就说明用户当前处在2、3G网络，IMS网络应向电路域呼叫被叫。

使用这种判断方式，HSS就可以给SCC AS提供准确的被叫域信息。

在HSS决定以双注册的方式向SGSN/MME发送T-ADS消息或者以单注册方式直接返回T-ADS消息之前，HSS还会去做判断（以下文字来自HSS GPI手册）：
●如果用户在MME和SGSN上都没有注册，HSS将不查询MME或SGSN，直
接向SCC AS返回T-ADS信息，携带的
IMSVoiceOverPSSessionSupport为
IMS-VOICE-OVER-PS-SUPPORT-UNKNOWN，表明不确定UE是否支持语
音通过PS承载。

●如果用户同时在MME和SGSN上注册，或只在其中一个网元上注册，且
HSS上记录的IMS Voice Over PS Sessions为NOT_SUPPORT，则HSS
不查询MME或SGSN，直接向SCC AS返回T-ADS信息，携带的
IMSVoiceOverPSSessionSupport为
IMS-VOICE-OVER-PS-NOT-SUPPORTED，表明UE不支持语音通过PS承
载。

●如果用户同时在MME和SGSN上注册，或只在其中一个网元上注册，且
HSS上记录的IMS Voice Over PS Sessions（MME）不为NOT_SUPPORT，
则HSS根据本地配置的T-ADS查询策略，决定是否向MME或SGSN发
送T-ADS查询请求。

IMSVoiceOverPSSessionSupport的信息是MME在向HSS发送位置更新请求时携带的。

合集下载

LTE知识点汇总6VoLTE技术简介

LTE知识点汇总6VoLTE技术简介

6
VoLTE概述与基本特征
LTE没有电路域，需要基于分 组域提供IP语音业务，即 VoLTE(Voice over LTE)
VoLTE支持高清语音、高清视频等通信业务， 同时可实现与现网2G/3G的语音互通
特征1： VoLTE由IMS提供呼 叫控制和业务逻辑
特征2： VoLTE由EPC提供高 质量的分组域承载
功能域
接口名称
接口类型
连接网元
承载协议
S1-MME
信令
MME-eNodeB
GTP-C
S1-U
数据
SAE GW-eNodeB
GTP-U
S11
信令
MME-SAE GW
GTP-C
分组域 SGi
数据
SAE GW-VoLTE SBC
SIP/RTCP/RTP
ቤተ መጻሕፍቲ ባይዱ
SLg
信令
MME-LSP(GMLC)
Diameter
SLs
方案
多模双 待
在LTE和2G/3G网络下 同时待机甚至同时通 信
CSFB
发起或接收CS呼叫时 回退到2G/3G的CS域
优点
• 业务及时，用户 体验好
• 网络无要求 实现简单，无需 IMS
缺点
手机成本、续航时 间
引入额外的呼叫建 立时延
条件
DualRxTx终端
UE/UTRAN/GERAN/CN需 支持CSFB
–第一阶段：LTE热点覆盖，出现pre-VoLTE应用 LTE初期以热点覆盖为主，主要面向数据卡、平板电脑等移动宽带数据应用，但也会出现一 些早期的LTE语音应用。一是基于软终端的语音业务，即“LTE数据卡+软终端+电脑”方式， 可以满足一些特定场景的语音需求，并为将来部署手机方式的VoLTE做准备，积累运营经验； 二是“LTE CPE+固定话机”方式，欧洲一些国家，如德国就采用这种方式为偏远地区用户提 供宽带接入和话音服务；三是支持CSFB和SVLTE的早期LTE手机，一些运营商已经发布了这种 过渡应用，如Verizon宣布将支持SVLTE，而AT&T将支持CSFB。 –第二阶段：LTE区域连续覆盖，进入VoLTE的发展期 在这一阶段运营商扩大了LTE覆盖水平，达到可以运营语音业务的条件，特别是在城市和人 口密集地区；同时，LTE智能手机大量出现，推动了VoLTE的发展。 一阶段的LTE覆盖还是有 局限的，运营商需要利用传统CS覆盖的广度和深度来提供无缝的语音业务，即LTE与CS的互 操作，其中有两个主要技术点：1、LTE用户漫游到CS域后的业务提供方式，有两种可选方案， 一种是完全由MSC处理语音业务，另一种是通过MSC接入IMS域以提供语音业务，后者就是 3GPP定义的ICS（IMS Centralized Service）架构，这需要升级现网MSC成为EMSC（增强的 MSC）；2、通话中的LTE到CS的切换，3GPP为此定义了(e)SRVCC（Single Radio Voice Call Continuity）技术。 –第三阶段：LTE全覆盖，VoLTE成为主流应用 这一阶段LTE覆盖达到相当完善的程度，或LTE和其他无线宽带技术如HSPA组成无缝网络，使 得移动宽带语音应用成为主流，传统CS将会被逐渐取代，当然，这是一个相当长的过程。
VoLTE语音解决方案

VoLTE语音解决方案


12
VoLTE网络架构
IMS域：
SBC（Session Border Control 会话边界控制器）: IMS网络中一个重要的网络节点，其位于IMS网络的边
界，起着将终端用户接入到IMS核心网的重要作用。它的主要功能包括接入许可控制，网络拓扑隐藏，NAT以 及NAT穿越，QoS及带宽策略，和网络安全机制等。 S-CSCF（Serving Call Session Control Function 服务会话控制功能）: 是IMS的核心所在，它位于归属网
Voice flow
handover
SvLTE
•特点：终端双待，语音业 务由传统2G/3G网络提供 •优势：对网络改动小，用 户体验不变，语音和数据 可以并发，无需切换
CSFB
•特点：终端单待，当有语 音业务需求时，需要回落 到传统2G/3G网络提供 •优势：对终端要求较低， 重用传统2G/3G网络 •劣势：对传统2G/3G网络 有改造要求，时延较长， 语音和数据业务不可并发
VoLTE/SRVCC
•特点：语音业务基于IMS 提供，并支持从LTE切换到 2G/3G网络的语音连续性 •优势：基于LTE的语音， 音质好，频谱利用率高， 语音和数据业务可以并发 •劣势：需要部署IMS，终 端支持SRVCC的终端较少
•劣势：终端要支持双待， 对手机芯片、电池续航力 都有较高要求
VoLTE的质量体验
策略控制单元（PCC）： PCC（Policy and Charging Control 策略与计费控制）：提供策略控制、计费控制功能、业 务数据流的事件报告等功能。 PCEF（Policy and Charging Enforcement Function 策略和计费执行功能）：主要包含业务 数据流的检测、策略执行和基于流的计费功能。 PCRF（Policy and Charging Rule Function策略和计费规则功能）：包含策略控制决策和基 于流计费控制的功能，PCRF接受来自PCEF、SPR和AF的输入，向PCEF提供关于业务数据流检 测、门控、基于QoS和基于流计费的网络控制功能。并结结合PCRF的自定义信息做出PCC决 策。 信令网（DRA）： DRA（Diameter Routing Agent路由代理节点）：下一代信令网，可以真正实现未来核心网 逐步的扩展，简化网络，实现快速部署、高效维护及增强网络安全。 DRA节点负责LTE Diameter信令目的地址翻译和转接, 实现LTE用户的鉴权、位置更新、计费管理。部署DRA的 好处：解决移动用户漫游到其他网络时，用户的鉴权、认证、位置登记、计费策略等信息在漫 游网络与归属网络之间的传递。在一些业务应用场景中，保证对于同一个用户，AF和PCEF能 够寻址到同一个PCRF，通过部署Diameter 代理来实现IP地址和IMSI的动态绑定以完成寻址。
VOLTE信令流程-核心网流程

VOLTE信令流程-核心网流程

,VOLTE_MO_MT流程1 . VoLTE语音呼叫路由原则1.1 ：VoLTE 主叫（1）VoLTE用户附着在LTE，如果被叫是VoLTE用户，则将呼叫路由至被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（2）VoLTE用户附着在LTE，如果被叫是CS用户，则呼叫从主叫归属IMS 域直接进入CS 域，由CS域完成后续呼叫；（3）VoLTE用户附着在CS，如果被叫是VoLTE用户，通过被叫锚定方案将语音接续到被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（4）VoLTE用户附着在CS，如果被叫是CS用户，呼叫同现网CS用户呼叫CS用户。

1.2 ：VoLTE 被叫（1）主叫是VoLTE用户，附着在LTE，被叫是VoLTE用户，则将呼叫路由至被叫归属IMS 域，由被叫归属IMS 进行被叫域选，并根据域选结果进行后续路由；（2）主叫是VoLTE用户，附着在CS，被叫是VoLTE用户，通过锚定方案将语音接续到被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（3）主叫是CS用户，被叫是VoLTE用户，通过锚定方案将语音接续到被叫归属IMS 域，由归属IMS 进行被叫域选，根据域选结果进行后续路由；1.3 ：Precondition建立媒体PDP上下文的过程称为资源预留。

对于双方的UE 而言，建立PDP上下文的执行过程是相互独立的。

这意味着在资源被成功预留之前，根本无法保证所协商的媒体会话是否可以建立起来。

因此，Precondition 作用主要是为了保证在确认本地和主叫方的资源预留都已成功之前，被叫方不应振铃,以最大程度减少被叫方振铃但接听电话又失败的情况1.4 ：VoLTE 信令包过渡（（（diameter or sip or gtpv2 or megaco or dns or camel or bicc or gsm_map）&& !（diameter.cmd.code == 280）） && !（diameter.cmd.code == 257）） && !（diameter.cmd.code ==282）2. VoLTE用户（LTE附着）呼叫VoLTE用户（LTE/CS附着）2.1 VoLTE 用户呼叫VoLTE 用户，主被叫均附着在LTE1 主叫用户UE(O)的呼叫请求发送到主叫PCSCF。

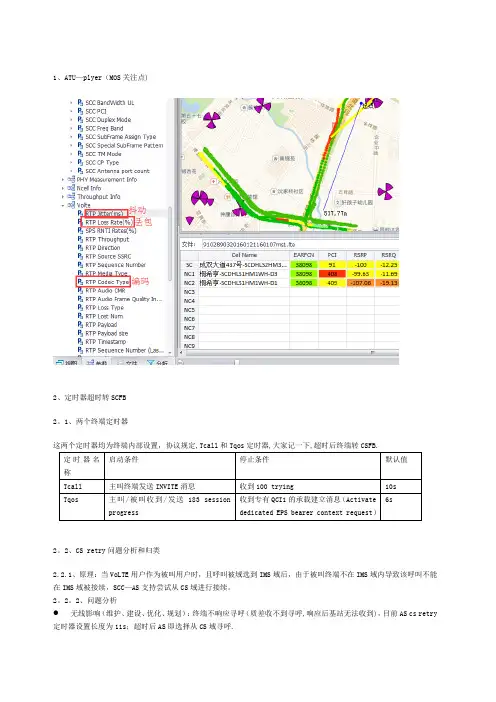

Volte问题分析定位简析

Volte问题分析定位简析

1、ATU—plyer（MOS关注点)2、定时器超时转SCFB2。

1、两个终端定时器这两个定时器均为终端内部设置，协议规定,Tcall和Tqos定时器,大家记一下,超时后终端转CSFB.定时器名称启动条件停止条件默认值Tcall 主叫终端发送INVITE消息收到100 trying 10sTqos 主叫/被叫收到/发送183 sessionprogress 收到专有QCI1的承载建立消息（Activate dedicated EPS bearer context request）6s2。

2、CS retry问题分析和归类2.2.1、原理：当VoLTE用户作为被叫用户时，且呼叫被域选到IMS域后，由于被叫终端不在IMS域内导致该呼叫不能在IMS域被接续，SCC—AS支持尝试从CS域进行接续。

2。

2。

2、问题分析无线影响（维护、建设、优化、规划）：终端不响应寻呼（质差收不到寻呼,响应后基站无法收到)，目前AS cs retry 定时器设置长度为11s；超时后AS即选择从CS域寻呼.●设备原因：SEQ看到paging下发，终端不响应1、2、3次寻呼。

●核心网原因：无线无弱覆盖和质差并响应寻呼，或SEQ看到终端响应,IMS内部出错等。

大家遇到此类问题,及时备份SEQ单据,确认是否为无线以及设备原因导致。

2.2.3、典型问题：11s后，AS未收到响应，发cancel转MGCF3、信令查看LTE小区发射功率：在信令侧找到System Information,双击打开找到pdsch-ConfigCommon下面的referenceSignalPower:18 18表示对应的小区发射功率4、MOS大于3.0分，丢包、抖动、延时判断门限:丢包率：1％，大于1％mos急降抖动时延：小于90msVOLTE比较好，大于90ms就是坏点（每次数据包之间传输不一致，就叫抖动时延）；时延：250ms(数据包在发生与接收之间的传输时间）；MOS打的点为前8秒的通话判定结果5、RRC重建RRC重建的原因:切换失败；2、无线链路失败；3、完成性保护失败；4、RRC重配置失败;5、E—UTRA侧移动性失败在RRC重建初始化阶段，UE会执行如下操作：●停止定时器T310，如果正在运行；●开始定时器T311；●挂起除SRB0之外的所有RB;●复位MAC;●应用缺省的物理信道配置；●应用缺省的半持久调度配置；●应用缺省的M A C主配置；●释放reportProximityConfig并情况所有邻近状态报告相关的定时器；●进行小区选择；当选择一个合适的E—UTRA小区后，意味着RRC重建初始化完成，此时，UE将执行如下操作:●停止定时器T311；●开始定时器T301；●采用SystemInformationBlockType2中包含的timeAlignmentTimerCommon.●初始化RRCConnectionReestablishmentRequest消息的发送；注:该过程同样适用于如果UE返回源小区的情况注：在定时器T311运行过程中，UE选择了一个不同RAT的小区时，UE 将离开RRC_CONNECTED状态，同时‘RRC连接失败’。
