Netgear 7000 系列三层交换机 VLAN 路由设置

如和设置NETGEAR智能网管交换机的VLAN及VLAN路由功能设置环境交换机型号：FS752TPFW：V5.0.2.15配置目标FS752TP上配置3个VLAN，每个VLAN含12个端口，启用各VLAN的VLAN路由功能，端口及IP地址对应关系请参考上面的网络拓扑图。

二、配置VLAN及VLAN路由功能1. 登录交换机WEB管理界面，默认管理密码为小写的password。

2. 添加VLAN进入Switching > VLAN > Basic（Advanced）> VLAN Configuration菜单，在VLAN ID下输入要新建的VLAN ID，例如要新建VLAN10则填入10；VLAN Name中输入自定义的VLAN 名称（可留空），点击右下角的ADD。

重复上面的，添加VLAN20,VLAN30。

3. 将端口加入对应的VLAN进入Switching > VLAN > Advanced > VLAN Membership菜单，在VLAN ID中下拉选项选择10，然后鼠标单击下面的第一个橙条，在对应的端口号下配置端口。

其中端口属性包括3种状态：：端口下显示为空，表示该端口不属于定义的VLAN；：单击端口标记为T，表示该端口属于定义的VLAN，端口的数据包带有802.1Q VLAN标记；：在端口下点击两次标识为U，表示该端口属于定义的VLAN，端口的数据包不带有VLAN 标记；将1-12号端口划分到VLAN 10，是不带802.1Q标记的，因此为U，点击右下角的APPLY保存配置。

重复上面的步骤，将13-24号端口加入VLAN20标记为U，25-36号端口加入VLAN30标记为U。

4. 修改端口的PVID进入Switching > VLAN > Advanced > Port PVID Configuration菜单，将各有效端口的PVID 改为其对应VLAN的ID，即端口1-12的PVID为10，端口13-24的PVID为20，端口25-36的PVID为30。

三层交换机怎么设置VLAN间路由方法步骤1、首先打开思科模拟器软件，找出一台三层交换机和两台PC2、将三层交换机和两台PC用直通线连接起来3、在三层交换机上划分VLAN，命令是：复制内容到剪贴板Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#intf0/5Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 1Switch(config-if)#int f0/6Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 24、开启三层交换机的三层交换路由功能，命令是：ip routing5、给PC配置IP地址和网关6、进入三层交换机里面配置VLAN，命令是：复制内容到剪贴板Switch(config)#int vlan 1Switch(config-if)#noshutSwitch(config-if)#ip add 172.16.10.1 255.255.255.0Switch(config-if)#int vlan 2 Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.20.1 255.255.255.07、利用ping命令对PC之间进行通信测试，可以ping通的结果补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。

《简单网管交换机VLAN功能设置—中文版》作者Author：Kim美国网件中国客户服务部NETGEAR China Customer Services Department网件社区互动：技术支持电话：400 830 3815技术支持邮箱：****************.cnVLAN（Virtual Local Area Network）的中文名为虚拟局域网。

VLAN是一种将局域网设备从逻辑上划分成多个网段，从而实现虚拟工作组的数据交换技术。

这一技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。

当然，并不是所有交换机都具有此功能。

NETGEAR所有简单网管交换机均支持Port-Based VLAN和802.1Q VLAN。

下面我们以GS116E为例进行介绍。

本文说明中简单网管交换机管理软件版本：V2.2.3；注意：本文适用于FS116E和JFS524E以外的全千兆简单网管交换机。

1.端口VLAN示例1：公司希望实现部门级端口隔离，但是所有用户均需要通过网关上网和访问公共服务器，拓扑图和VLAN 对应端口信息如下图所示：下面来设置端口VLAN。

1)用网线连接GS116E交换机和配置用的电脑。

2)运行简单网管交换机管理软件，点击“已发现交换机列表”中的GS116E，输入管理密码进入其配置界面，默认管理密码为小写的password；3)配置端口VLAN（Port Based）：a)基本设置（Basic Port-Based VLAN）：点选VLAN > 端口VLAN > 基本设置(VLAN > Port Based > Basic)菜单，进入基本端口VLAN配置页面(见下图)。

将基本端口VLAN（Basic Port based VLAN）选为启用（Enable），忽略端口VLAN警告，点击“是”进入配置页。

基本端口VLAN组（VLAN Group）一栏中将01~06号端口的VLAN组设置为2，07~14号端口设置为3，15~16号为公共端口，设置为全部（all），表示将端口加入所有VLAN，设置完成之后点击右下角的应用（APPL Y）保存设置。

NETGEAR 7000系列网管交换机管理手册6.0美国网件公司2008年5月目录NETGEAR 7000系列网管交换机管理手册6.0 (1)目录 (2)关于这本手册 (7)惯例、格式和范围 (7)如何使用这本手册 (8)如何打印这本手册 (8)修订资料 (8)第一章介绍 (9)文档组织结构 (9)读者 (10)命令行界面文档 (10)相关的文档 (10)第二章开启交换机 (11)In-band和Out-of-band连接 (11)配置In-band连接 (11)使用BootP或者DHCP (11)使用EIA-232端口 (11)配置Out-of-Band连接 (12)开启交换机 (13)初始化配置 (13)初始配置程序 (13)软件安装 (14)快速启动网络设备 (14)系统信息和系统设置 (14)第三章使用Ezconfig设置交换机 (17)更改密码 (17)设置交换机的IP地址 (17)设置交换机名称和位置信息 (18)保存配置 (18)第四章使用Web图形用户界面 (19)配置Web接口访问 (19)开始Web接口访问 (19)网页的版面 (20)配置SNMPv3用户模版 (20)命令按钮 (20)第五章虚拟局域网（Virtual LANs） (21)VLAN配置示例 (21)命令行界面示例 (22)示例#1：创建两个VLANs (22)示例#2：分配端口到VLAN 2 (22)示例#3：分配端口到VLAN 3 (22)示例#4：指派VLAN 3作为默认VLAN (22)图形用户接口 (23)第六章链路聚合（Link Aggregation） (24)命令行界面示例 (24)示例#1：创建两个LAGs： (25)示例#2：添加端口到LAGs： (25)示例#3：启用两边的LAGs： (25)第七章 IP路由服务 (26)端口路由 (26)端口路由配置 (26)命令行界面示例 (27)示例#1：为交换机启用路由功能 (27)示例#2：在交换机上为端口启用路由功能 (27)VLAN路由 (28)VLAN路由配置 (28)命令行界面示例 (28)示例#1：创建两个VLANs (29)示例#2：为交换机和VLAN配置VLAN路由 (29)VLAN路由RIP配置 (30)命令行界面示例 (30)VLAN路由OSPF配置 (32)命令行界面示例 (32)路由信息协议 (33)RIP配置 (34)命令行界面示例 (34)示例#1：为交换机启用路由功能 (34)示例#2：为端口启用路由功能 (35)示例#3：为交换机启用RIP (35)示例#4：为端口1/0/2和1/0/3启用RIP (35)OSPF (35)命令行界面示例 (36)示例#1：配置一个区域间路由器 (36)示例#2：在一个边界路由器上配置OSPF (37)代理地址解析协议（Proxy ARP） (38)概述 (38)命令行界面示例 (38)示例#1：show ip interface (39)示例#2：ip proxy-arp (39)第八章虚拟路由器冗余协议（VRRP） (40)命令行界面示例 (40)第九章访问控制列表（ACLs） (42)概述 (42)限制 (42)MAC ACLs (42)配置IP ACLs (43)步骤 (43)IP ACL命令行界面示例 (43)MAC ACL命令行界面示例 (44)示例#1：mac access list (45)示例#2：permit any (45)示例#3：配置mac access-group (46)示例#4：permit (46)示例#5：show mac access-lists (47)第十章服务类别（CoS）队列 (48)概述 (48)CoS队列映射 (48)信任端口 (48)不信任的端口 (48)CoS队列配置 (49)端口外出队列配置 (49)丢弃优先权配置（每个队列） (49)基于每个端口 (49)命令行界面示例 (50)示例#1：show classofservice trust (50)示例#2：set classofservice trust mode (50)示例#3：show classofservice ip-precedence-mapping (51)示例#4：配置Cos-queue Min-bandwidth和Strict Priority Scheduler Mode (51)示例#5：配置接口CoS Trust Mode (52)流量整形 (52)命令行界面示例 (52)示例#1：traffic-shape (52)第十一章差异化服务(Differentiated Services) (53)命令行界面示例： (53)DiffServ设置VoIP的示例 (56)第十二章 IGMP侦听(IGMP Snooping) (59)概述 (59)命令行界面示例 (59)示例#1: Enable IGMP Snooping (59)示例#2: show igmpsnooping (59)示例#3: show mac-address-table igmpsnooping (60)第十三章端口安全（Port Security） (61)概述 (61)作用 (61)命令行界面示例 (61)示例#1: show port security (62)示例#2: show port security on a specific interface (62)示例#3: (Config) port security (62)示例#4: (Interface) port security 0 (62)第十四章路由跟踪 (Traceroute) (63)命令行界面示例 (63)第十五章配置脚本(Configuration Scripting ) (65)概述 (65)要点 (65)命令行界面示例 (65)示例#1: script (65)示例#2: script list and script delete (66)示例#3: script apply running-config.scr (66)示例#4: Creating a Configuration Script (66)示例#5: Upload a Configuration Script (66)第十六章出站TELNET（Outbound Telnet） (68)概述 (68)命令行界面示例 (68)示例#1: show network (68)示例#2: show telnet (69)示例#3: transport output telnet (69)示例#4: session-limit and session-timeout (69)第十七章端口镜像（Port Mirroring） (70)概述 (70)命令行界面示例 (70)示例#1: show monitor session (70)示例#2: show port all (70)示例#3: show port interface (71)示例#4: (Config) monitor session 1 mode (71)示例#5: (Config) monitor session 1 source interface (72)第十八章简单网络时间协议 (SNTP) (73)概述 (73)命令行界面示例 (73)示例#1: show sntp (73)示例#2: show sntp client (73)示例#3: show sntp server (74)示例#4: Configure SNTP (74)示例#5: Setting Time Zone (75)示例#6: Setting Named SNTP Server (75)第十九章交换机堆叠管理（Managing Switch Stacks） (77)理解交换机堆叠 (77)交换机堆叠成员 (78)堆叠电缆(FSM73xxS) (79)主交换机选举和重新选举 (80)堆叠成员号 (80)堆叠成员优先值 (80)交换机堆叠脱机配置 (80)增加一个做了预配置的交换机到交换机堆叠的结果 (81)在交换机堆叠里更换预配置的交换机的结果 (81)从交换机移除一台预配置的交换机的结果 (81)交换机堆叠软件兼容建议 (82)不兼容软件及堆叠成员固件升级 (82)交换机堆叠配置文件 (82)连接交换机堆叠的管理 (82)通过Console口连接交换机堆叠 (82)通过Telnet连接交换机堆叠 (82)交换机堆叠配置情形 (82)堆叠建议 (83)常规操作 (84)初始化安装及打开交换机堆叠的电源 (84)从交换机堆叠移除一台设备 (84)增加一台设备到正在运行的交换机堆叠 (84)用新的设备替代交换机堆叠里的主交换机 (85)重新设置堆叠成员号 (85)转移主交换机到交换机堆叠里的另一个设备 (86)从运行中的交换机堆叠里移除主交换机 (86)合并两个正在运行的交换机堆叠 (86)预配置 (86)软件升级 (87)软件升级后的配置移植 (87)软件不匹配 (87)第二十章登录公告（Pre-Login Banner） (88)概述 (88)命令行界面示例 (88)第二十一章系统日志(Syslog) (89)概述 (89)稳定的日志文件 (89)日志文件说明 (89)命令行界面示例 (90)示例#1: show logging (90)示例#2: show logging buffered (90)示例#3: show logging traplogs (90)示例#4: show logging hosts (91)示例#5: logging port configuration (91)第二十二章 IGMP查询器（IGMP Querier） (93)命令行界面示例 (93)示例#1: Enable IGMP Querier (93)示例#2 Show IGMP Querier Status (94)关于这本手册这个参考手册描述了如何安装、配置和故障排除7000系列全网管交换机。

快速配置 NETGEAR 7000系列三层交换机的 VLAN 及路由一、通过超级终端连接并登陆交换机a)连接交换机的Console口与计算机的COM口。

console:b)从开始->程序->附件->通讯下，打开超级终端，创建新的连接，写一个连接名字例如COM1:d)再配置COM口的相应参数，每秒位数：9600，数据位：8，奇偶校验：无，停止位：1，数据流控制：无e)确定以后，打开交换机电源，就可以看到交换机的启动过程f)开机完成后，交换机会要求提交管理用户名才可以管理g)输入默认用户名admin,默认密码为空。

h)进入交换机的用户模式(FSM7328S)>后，开始对交换机进行快速配置二、在超级终端配置交换机的管理地址在交换机的用户模式下,输入ezconfig,根据提示设置交换机相应的基本信息：(FSM7328S) >ezconfigNETGEAR EZ Configuration Utility--------------------------------Hello and Welcome!This utility will walk you thru assigning the IP address for the switch management CPU. It will allow you to save the changes at the end. Afterthe session, simply use the newly assigned IP address to access the Web GUI using any public domain Web browser.Admin password not defined. Do you want to change the password? (Y/N/Q)y //交换机管理密码未定义，是否更改密码，需要就选择y，不需要则选择n Enter new password:*******Confirm new password:*******Password Changed!//设置及确认交换机密码,例如netgearThe 'enable' password required for switch configuration via the command line interface is currently not configured. Do you wish to change it (Y/N/Q)?y //命令行特权模式密码未定义，是否更改，需要选择y，不需要则选择nEnter new password:********Confirm new password:********Password Changed!//设置及确认命令行特权模式密码，例如passwordAssigning an IP address to your switch management//为交换机管理指定IP地址Current IP Address Configuration--------------------------------IP address: 0.0.0.0Subnet mask: 0.0.0.0//此处显示当前地址Would you like to assign an IP address now (Y/N/Q)?y//询问是否更改IP，选择yIP Address: 192.168.1.254Subnet mask: 255.255.255.0//设置新的IP地址以及子网掩码，如192.168.1.254/24Do you want to assign switch name and location information (Y/N/Q)?y/*是否希望设置交换机的名字与位置信息，这些信息提供给SNMP软件查看。

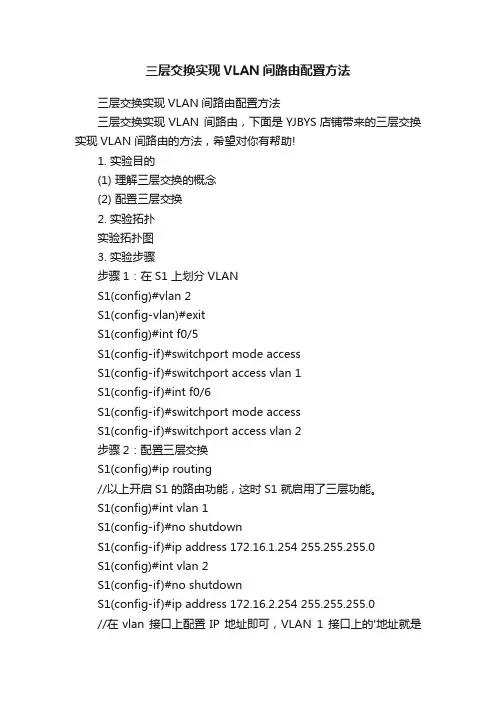

三层交换实现VLAN间路由配置方法三层交换实现VLAN间路由配置方法三层交换实现VLAN 间路由，下面是YJBYS店铺带来的三层交换实现VLAN 间路由的方法，希望对你有帮助!1. 实验目的(1) 理解三层交换的概念(2) 配置三层交换2. 实验拓扑实验拓扑图3. 实验步骤步骤1：在S1 上划分VLANS1(config)#vlan 2S1(config-vlan)#exitS1(config)#int f0/5S1(config-if)#switchport mode accessS1(config-if)#switchport access vlan 1S1(config-if)#int f0/6S1(config-if)#switchport mode accessS1(config-if)#switchport access vlan 2步骤2：配置三层交换S1(config)#ip routing//以上开启S1 的路由功能，这时S1 就启用了三层功能。

S1(config)#int vlan 1S1(config-if)#no shutdownS1(config-if)#ip address 172.16.1.254 255.255.255.0S1(config)#int vlan 2S1(config-if)#no shutdownS1(config-if)#ip address 172.16.2.254 255.255.255.0//在vlan 接口上配置IP 地址即可，VLAN 1 接口上的'地址就是PC1 的网关了，VLAN 2 接口上的地址就是PC2 的网关了。

注意事项：要在三层交换机上启用路由功能，还需要启用CEF(命令为：ip cef)，不过这是默认值。

和路由器一样，三层交换机上同样可以运行路由协议。

4. 实验调试(1) 检查S1 上的路由表S1#show ip route172.16.0.0/24 is subnetted, 2 subnetsC 172.16.1.0 is directly connected, Vlan1C 172.16.2.0 is directly connected, Vlan2//和路由器一样，三层交换机上也有路由表。

Netgear 智能交换机 VLAN 设置设置 Netgear 智能交换机（FS526T，FS726T，FS726TP，FS750T，FS750T2，GS716T，GS724T，GS748T）的 Vlan。

一、智能交换机 Port Vlan 设置（以 GS724T 为例）;设置目标：增加2个 Vlan:Vlan2(端口1)；Vlan3(端口23)，这2个 Vlan 间的用户不能互相访问，但可以通过共同端口24口访问上一级交换机的用户，保留2口在 VLAN1 做管理用。

设置方法:1．用网线连接 GS724T 交换机的2口和配置用的电脑。

2．打开 IE 浏览器，在 URL 处输入 Http://192.168.0.239/；进入 FS724T 交换机的 WEB 管理界面(缺省管理员口令:Passwword)，将GS724T 交换机恢复出厂设置(Factory Reset)。

3．在配置用电脑上运行智能交换机配置向导软件(SmartWizard_ 2_05_031)，改变 GS724T 交换机的动态 IP 地址改为固定 IP。

4．随后打开配置计算机的 IE 浏览器，进入 GS724T 的管理配置界面，点选 VLAN 菜单5．在 VLAN 菜单内，我们将选用 Port-Base Vlan 选项（缺省）进行 VLAN 划分，点击”Add Group”按纽添加 VLAN；（见下图示）ID 02； VLAN ID 02Description： VLAN2；输入 VLAN 名Port: 1，24；点选 VLAN2 所属端口输入完毕，按“Apply”键保存设置；6．重复步骤5，添加 VLAN3，选择所属端口23，24；输入完毕，保存。

7．返回并点击 VLAN 菜单页面里 ID 号下面蓝色的阿拉泊数字01，进行修改 Default VLAN，保留端口2，24，其他端口取消。

选择完毕，按”Apply”按纽进行保存。

8．实现 FS526T 交换机的 V2 和 V3 之间是不能通讯，但可以同时通过24端口访问上一级交换机的用户。

三层交换机怎么实现VLAN间路由三层交换机怎么实现VLAN间路由要想三层交换机实现VLAN间路由有两种实现方式，三层交换启用路由功能或直接使用路由器。

店铺这里主要说明如何使用三层交换机实现vlan间的路由。

一、几个在学习过程中比较困惑的概念：1、本地vlan和普通vlan：本地vlan也称管理vlan每台交换机都有一个默认的vlan 1，也就是交换机的本地vlan，交换机默认所有的端口都划分在vlan 1内。

普通vlan是自己创建的vlan。

普通vlan下转发的帧在通过trunk口之前会被打一个标记(tag:如dot1q),然后在vlan间传输信息;本地vlan下的帧在进入trunk前是不打tag的在进入trunk口时会被打一个native vlan的tag(即nvtag)，在出trunk时会去掉该tag。

我们可以用命令改变交换机的管理vlan。

2、交换机的'虚拟接口SVI：我们可以为交换机的vlan创建一个虚拟接口，命令：#interfance vlan vlan-id 。

我们可以为这个虚拟接口配置IP。

管理vlan的ip我们可以在远程登录交换机时使用。

对于二层交换机我们仅给交换机的管理vlan配置其SVI的IP地址，如果给普通vlan配置其IP地址没具体作用。

对于三层交换机我们给管理vlan配置其IP地址，用于远程登录使用;给普通vlan配置其SVI的IP地址作为不同vlan下主机的网关。

3、三层交换机的路由功能：想要使用三层交换机的路由功能，首先要启用三层交换机的路由功能，命令：#ip routing。

三层交换机的路由选择可以利用SVI让交换机选择路由;可以启用三层交换机物理接口的三层功能，然后为物理接口配置IP地址。

三层交换机的路由选择功能可以使用静态路由，也可以启动动态路由协议。

二、接下来我做一个具体的例子，网络拓扑如下：拓扑中有两个普通的VLAN，VLAN 10和VLAN 20，PC7和PC8属于VLAN10，PC5和PC6属于VLAN20。

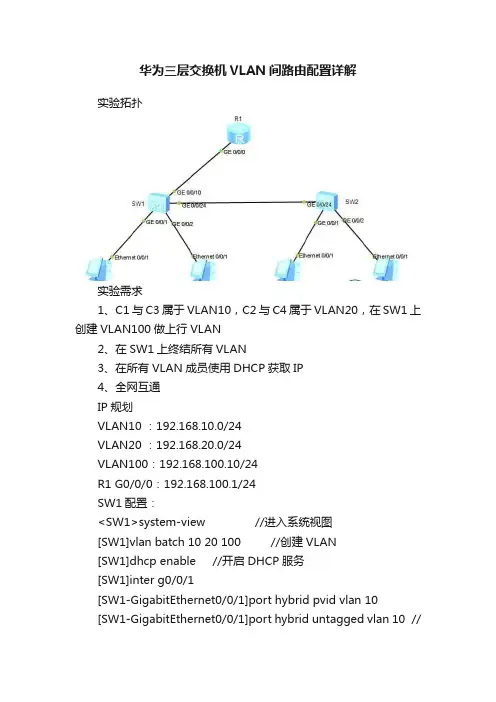

华为三层交换机VLAN间路由配置详解实验拓扑实验需求1、C1与C3属于VLAN10，C2与C4属于VLAN20，在SW1上创建VLAN100做上行VLAN2、在SW1上终结所有VLAN3、在所有VLAN成员使用DHCP获取IP4、全网互通IP规划VLAN10 ：192.168.10.0/24VLAN20 ：192.168.20.0/24VLAN100：192.168.100.10/24R1 G0/0/0：192.168.100.1/24SW1配置：<SW1>system-view //进入系统视图[SW1]vlan batch 10 20 100 //创建VLAN[SW1]dhcp enable //开启DHCP服务[SW1]inter g0/0/1[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10 //将接口以untagged方式加入vlan[SW1-GigabitEthernet0/0/1]int g0/0/2[SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 20[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 20[SW1-GigabitEthernet0/0/2]int g0/0/10[SW1-GigabitEthernet0/0/10]port hybrid pvid vlan 100[SW1-GigabitEthernet0/0/10]port hybrid untagged vlan 100 [SW1-GigabitEthernet0/0/10]int g0/0/24[SW1-GigabitEthernet0/0/24]port hybrid tagged vlan 10 20 //将接口以tagged方式加入vlan[SW1-GigabitEthernet0/0/24]quit[SW1]inter vlan 10 //进入vlan10[SW1-Vlanif10]ip address 192.168.10.1 24 //配置vlan10成员的网关[SW1-Vlanif10]dhcp select interface //将dhcp应用在接口[SW1-Vlanif10]int vlan 20[SW1-Vlanif20]ip address 192.168.20.1 24[SW1-Vlanif20]dhcp select interface[SW1-Vlanif20]int vlan 100[SW1-Vlanif100]ip address 192.168.100.10 24SW2配置：<SW2>system-view[SW2]vlan batch 10 20[SW2]inter g0/0/1[SW2-GigabitEthernet0/0/1]port hybrid pvid vlan 10[SW2-GigabitEthernet0/0/1]port hybrid untagged vlan 10[SW2-GigabitEthernet0/0/1]int g0/0/2[SW2-GigabitEthernet0/0/2]port hybrid pvid vlan 20[SW2-GigabitEthernet0/0/2]port hybrid untagged vlan 20[SW2-GigabitEthernet0/0/2]int g0/0/24[SW2-GigabitEthernet0/0/24]port hybrid tagged vlan 10 20 R1配置：<R1>system-view[R1]ip route-static 0.0.0.0 0.0.0.0 192.168.100.10[R1]inter G0/0/0[R1-GigabitEthernet0/0/0]ip address 192.168.100.1 24测试：。

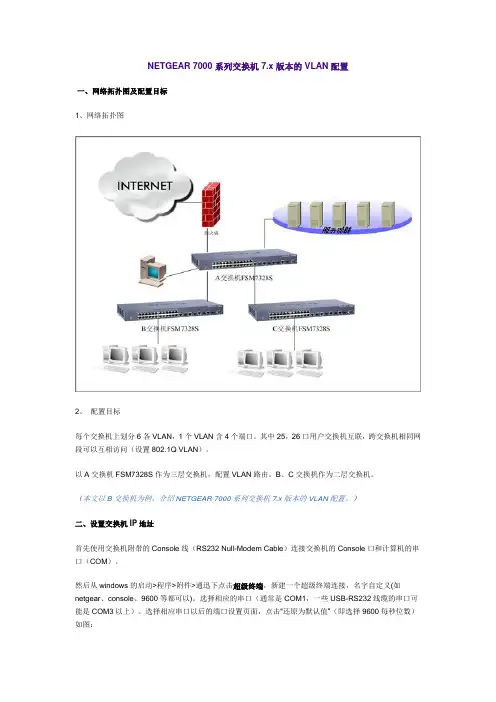

NETGEAR 7000 系列交换机 7.x 版本的 VLAN 配置一、网络拓扑图及配置目标1、网络拓扑图2、配置目标每个交换机上划分6各VLAN，1个VLAN含4个端口。

其中25，26口用户交换机互联，跨交换机相同网段可以互相访问（设置802.1Q VLAN）。

以A交换机FSM7328S作为三层交换机，配置VLAN路由。

B、C交换机作为二层交换机。

（本文以B交换机为例，介绍NETGEAR 7000系列交换机7.x版本的VLAN配置。

）二、设置交换机 IP 地址首先使用交换机附带的Console线（RS232 Null-Modem Cable）连接交换机的Console口和计算机的串口（COM）。

然后从windows的启动>程序>附件>通迅下点击超级终端，新建一个超级终端连接，名字自定义(如netgear、console、9600等都可以)。

选择相应的串口（通常是COM1，一些USB-RS232线缆的串口可能是COM3以上）。

选择相应串口以后的端口设置页面，点击“还原为默认值”（即选择9600每秒位数）如图：确定以后接着打开交换机电源，就可以在超级终端看到交换机的启动过程，直到超级终端出现User:提示，输入交换机用户名admin，默认密码为空，并键入enable，enable的默认密码也为空，进入特权模式（#提示符），就可以对交换机进行配置了。

这个时候使用network命令对交换机进行 IP 地址设置：交换机默认 IP 地址是从 DHCP 获取，没有DHCP 地址则为 169.254.100.100，使用network protocol none命令取消从 DHCP 获取 IP 功能，再使用network parms <ip> <mask> <gateway>命令设置IP，掩码，网关（网关地址可选填）。

(FSM7328S) #network protocol noneChanging protocol mode will reset ip configuration.Are you sure you want to continue? (y/n)y假设您给交换机设置 IP 地址为192.168.1.51。

局域网内三层交换机怎么设置路由连接的方法局域网内的三层交换机确实具有一定的“路由”功能，它可以实现不同的子网连接功能，但是特别注意的问题是，它的路由功能相对路由器来说还是要弱许多的，而且三层交换机只能使用一个网络。

下面是店铺为大家整理的关于局域网内三层交换机怎么设置路由连接的方法，一起来看看吧!局域网内三层交换机怎么设置路由连接的方法通常只是局域网子网之间的互联，并不能把局域网与广域网，或者互联网连接起来，因为三层交换机所支持的路由协议非常有限，毕竟这不是它的主要功能。

我们知道，在局域网上，二层的交换机通过源MAC 地址来标识数据包的发送者，根据目的MAC 地址来转发数据包。

对于一个目的地址不在本局域网上的数据包，二层交换机不可能直接把它送到目的地，需要通过路由设备(比如传统的路由器)来转发，这时就要把交换机连接到路由设备上。

如果把交换机的缺省网关设置为路由设备的IP 地址，交换机会把需要经过路由转发的包送到路由设备上。

路由设备检查数据包的目的地址和自己的路由表，如果在路由表中找到转发路径，路由设备把该数据包转发到其它的网段上，否则，丢弃该数据包。

专用路由器昂贵、复杂、速度慢、易成为网络瓶颈，因为它要分析所有的广播包并转发其中的一部分，还要和其它的路由器交换路由信息，而且这些处理过程都是由CPU 来处理的(不是专用的ASIC )。

第三层交换机既能像二层交换机那样通过MAC 地址来标识转发数据包，也能像传统路由器那样在两个网段之间进行路由转发。

传统路由器采用软件来维护路由表，而三层交换机是通过专用的ASIC芯片来处理路由转发的。

与传统路由器相比，第三层交换机的路由速度一般要快十倍或数十倍。

大家都知道，路由器可以连接企业局域网和广域网(如因特网)，但却忽略了一路由器的另一个应用，那就是它的局域网连接功能。

路由器的广域网连接可参见拓扑图图和三层交换机的路由连接图。

路由器的作用因不同的路由器类型而定，我们常说的路由器通常是指边界路由器，就是位于不同类型网络的边界，如拓扑图图和三层交换机的路由连接图所示。

如何给NETGEAR智能网管交换机划分VLANVLAN 简介VLAN（Virtual Local Area Network）又称虚拟局域网，是指在交换局域网的基础上构建的可跨越不同网段、不同网络的端到端的逻辑网络。

一个VLAN组成一个逻辑子网，即一个逻辑广播域，它可以覆盖多个网络设备，允许处于不同地理位置的网络用户加入到一个逻辑子网中。

NETGEAR 智能网管交换机（FS728TPv2、FS752TP、GS110TP/GS108Tv2、GS724Tv3/GS716Tv2、GS748Tv4和GS752TXS等）支持802.1Q的VLAN，并且也可使用802.1Q VLAN实现端口隔离的效果。

下面我们将以GS724Tv3 为例分别讲述如何划分智能网管交换机的端口VLAN 和802.1Q VLAN。

例一：公司需要划分3个彼此之间不能互访的局域网，但3个局域网需要访问同一台服务器，并通过一个公共路由器上网。

网络拓扑图我们以GS724Tv3为例，假设1-4端口为VLAN2，5-8端口为VLAN3，9-12端口为VLAN4。

这3个VLAN 之间是不能互相访问的；服务器连入端口23；路由器连入端口24。

本例中使用VLAN1作为公共VLAN（部分交换机在更改端口PVID之后，端口自动从VLAN1中移除<如GS724TP>，这种情况需要创建一个新的公共VLAN如VLAN 5，然后将所有有效端口都添加到VLAN 5。

）1. 登录GS724Tv3的管理页面（默认地址为192.168.0.239，默认密码为小写的password，这里已设置GS724Tv3的管理地址为192.168.1.36）。

2. 新建VLAN进入Switching > VLAN > Basic （Advanced）> VLAN Configuration菜单，在VLAN ID下输入新建的VLAN ID，例如新建VLAN 2则填入2；VLAN Name下输入自定义的VLAN名称（可留空），点击右下角的ADD添加此VLAN。

三层交换VLAN路由配置技巧详解三层交换VLAN路由配置技巧详解在华为三层交换机上创建VLAN，端口划分，三层VLAN接口地址配置，静态路由或是RIP协议配置。

跟店铺来学习一下配置过程。

静态路由配置过程：PCA:ip address:10.1.1.2/24 gw:10.1.1.1/24(VLAN2路由接口IP 地址)PCB:ip address:10.1.2.2/24 gw:10.1.2.1/24(VLAN3路由接口IP 地址)PCC:ip address:10.1.3.2/24 gw:10.1.3.1/24(VLAN2路由接口IP 地址)S3526A和S352B之间的`互联网段为10.1.4.0、24分配S3526A VLAN4路由接口IP地址为10.1.4.1/24,S3526B VLAN4路由接口IP地址为10.1.4.2/24三层交换机配置创建VLAN，把PC划到特定VLAN中：//创建VLAN[S3526A]vlan 2//把端口划到VLAN中[S3526A-VLAN 2]port ethernet0/9 to ethernet0/12[S3526A-VLAN 2]vlan 3[S3526A-VLAN 2]port ethernet0/13 to ethernet0/16[S3526A-VLAN 2]vlan 4//交换机B的配置：[S3526B]vlan 2[S3526B-VLAN 2]port ethernet0/9 to ethernet0/12[S3526B-VLAN 2]vlan 4配置各台PC的网关地址和交换机之间的网段地址：//进入VLAN接口配置模式：[S3526A]interface Vlan-interface 2//配置三层VLAN路由接口地址[S3526A-Vlan-interface2]ip address 10.1.1.1 255.255.255.0 [S3526A-Vlan-interface2] interface Vlan-interface 3[S3526A-Vlan-interface3]ip address 10.1.2.1 255.255.255.0 [S3526A-Vlan-interface3] interface Vlan-interface 4[S3526A-Vlan-interface4]ip address 10.1.4.1 255.255.255.0 [S3526B]interface Vlan-interface 2[S3526B-Vlan-interface2]ip address 10.1.3.1 255.255.255.0 [S3526B-Vlan-interface2] interface Vlan-interface 4[S3526B-Vlan-interface4]ip address 10.1.4.2 255.255.255.0 在二台三层交换机上配置非直连网段静态路由：[S3526A]ip route-static 10.1.3.0 255.255.255.0 10.1.4.2 [S3526B]ip route-static 10.1.1.0 255.255.255.0 10.1.4.1 [S3526B]ip route-static 10.1.2.0 255.255.255.0 10.1.4.1查看路由表，查看网络互通情况：[S3526B]display ip routing-tableRouting Table: public netDestination/Mask Proto Pre Cost Nexthop Interface10.1.1.0/24 STATIC 60 0 10.1.4.1 Vlan-interface410.1.2.0/24 STATIC 60 0 10.1.4.1 Vlan-interface410.1.3.0/24 DIRECT 0 0 10.1.3.1 Vlan-interface210.1.3.1/32 DIREC T 0 0 127.0.0.1 InLoopBack010.1.4.0/24 DIRECT 0 0 10.1.4.2 Vlan-interface40.1.4.2/32 DIRECT 0 0 127.0.0.1 InLoopBack0127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0127.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0RlP协议在三层交换机上的配置1.继续上面的，删除前面配置的静态路由。

如何对NETGEAR 7000 系列交换机进行VLAN 的设置设置Netgear 7000系列交换机(GSM7212,GSM7224,FSM7326P,FSM7328S,FSM7352S,GSM7312,GSM7324)的VLAN一、.通过Web页面设置NETGEARGSM7312交换机Port-Base Vlan设置目标：增加2个Vlan:Vlan6(端口1)；Vlan7(端口12)，这2个Vlan间的用户不能互相访问，但可以通过共同端口11口访问路由器,其余端口保留在Vlan1。

配置步骤∙使用9针串口设置线连接GSM7324交换机，进入CLI配置界面，使用（GSM7324）# Clear Config 命令恢复出厂设置。

∙然后使用命令（GSM7324）#Reload ; 系统提示是否保存现有配置（选择YES）。

然后系统重新启动。

∙配置GSM7324交换机管理IP地址为192.168.0.238/24,配置完毕后保存。

∙连接配置计算机的网线到GSM7324的端口10；∙打开IE浏览器，在URL处输入http://192.168.0.238/,进入交换机配置管理界面。

∙点选菜单Switch>VLAN>config ;在VLAN Configuration界面的Default VLAN处选择进行端口配置，保留所有端口在VLAN1不动；∙在VLAN Configuration界面的VLAN ID and Name处,下拉选择Create选项进行新的VLAN的创建。

8.在VLAN ID栏里输入6; VLAN Name处输入：VLAN6 ;VLAN type选:Static(缺省)然后，按住键盘CTRL的同时，用鼠标点在unTag栏目下点选端口1、11,然后点“Submit”按纽保存设置。

（见下图）9．重复7-8步骤过程，建立VLAN7，添加端口11,1210.点选菜单Switch>VLAN>Port config ;在Port Vlan ID右边栏里输入：6；点选端口1；然后按”Submit”更改端口1的PVID；11．重复第10步，在Port Vlan ID右边栏里输入：7；点选端口12；然后按”Submit”更改端口12的PVID；12．选择菜单薄Switch>VLAN>status ，查看VLAN包含端口情况，VLAN1应包含所有端口，Vlan6包含1，11端口，Vlan7包含11，12端口。

Netgear 智能交换机 VLAN 设置设置 Netgear 智能交换机（FS526T，FS726T，FS726TP，FS750T，FS750T2，GS716T，GS724T，GS748T）的 Vlan。

一、智能交换机 Port Vlan 设置（以 GS724T 为例）;设置目标：增加2个 Vlan:Vlan2(端口1)；Vlan3(端口23)，这2个 Vlan 间的用户不能互相访问，但可以通过共同端口24口访问上一级交换机的用户，保留2口在 VLAN1 做管理用。

设置方法:1．用网线连接 GS724T 交换机的2口和配置用的电脑。

2．打开 IE 浏览器，在 URL 处输入 Http://192.168.0.239/；进入 FS724T 交换机的 WEB 管理界面(缺省管理员口令:Passwword)，将GS724T 交换机恢复出厂设置(Factory Reset)。

3．在配置用电脑上运行智能交换机配置向导软件(SmartWizard_ 2_05_031)，改变 GS724T 交换机的动态 IP 地址改为固定 IP。

4．随后打开配置计算机的 IE 浏览器，进入 GS724T 的管理配置界面，点选 VLAN 菜单5．在 VLAN 菜单内，我们将选用 Port-Base Vlan 选项（缺省）进行 VLAN 划分，点击”Add Group”按纽添加 VLAN；（见下图示）ID 02； VLAN ID 02Description： VLAN2；输入 VLAN 名Port: 1，24；点选 VLAN2 所属端口输入完毕，按“Apply”键保存设置；6．重复步骤5，添加 VLAN3，选择所属端口23，24；输入完毕，保存。

7．返回并点击 VLAN 菜单页面里 ID 号下面蓝色的阿拉泊数字01，进行修改 Default VLAN，保留端口2，24，其他端口取消。

选择完毕，按”Apply”按纽进行保存。

8．实现 FS526T 交换机的 V2 和 V3 之间是不能通讯，但可以同时通过24端口访问上一级交换机的用户。

三层交换机接路由器配置方法三层交换机接路由器配置方法1. 引言在网络架构中，三层交换机和路由器是两个重要的设备。

它们的协同工作可以实现有效的网络互联和数据转发。

本文将详细说明三层交换机与路由器的接口配置方法，以便读者在实际操作中能够正确配置并调试这两种设备之间的连接。

2. 背景知识在进行三层交换机和路由器的配置前，我们需要了解以下几个重要概念：•三层交换机：三层交换机是一种能够同时支持二层和三层转发的网络设备。

它具有更强大的数据处理和转发能力，可以实现更灵活的网络分段和路由控制。

•路由器：路由器是一种网络设备，主要用于连接不同的网络，并在它们之间进行数据的转发和路由控制。

路由器通常工作在网络的第三层，也就是网络层。

3. 三层交换机与路由器的连接硬件连接首先，确保三层交换机和路由器之间的物理连接正常。

一般情况下，我们需要将交换机的一个接口与路由器的一个接口通过网线连接起来。

这个连接方式可以是直连，也可以通过其他设备（如防火墙）进行中转。

VLAN配置如果需要将多个VLAN通过三层交换机连接到路由器上，我们可以通过以下步骤进行配置：1.在交换机上创建所需的VLAN，并为每个VLAN分配一个唯一的VLAN ID。

2.将各个交换机端口绑定到所对应的VLAN上。

3.配置交换机的Trunk端口，使其能够将多个VLAN的数据通过一个物理端口传输给路由器。

三层交换机接口配置在将交换机与路由器连接之前，我们需要在交换机上配置交换机接口的IP地址，并开启接口的三层功能。

具体步骤如下：1.进入交换机的命令行界面，切换到特定接口的配置模式。

2.配置接口的IP地址和子网掩码。

3.开启接口的三层功能。

路由器接口配置在将路由器与交换机连接之前，我们需要在路由器上配置路由器接口的IP地址，以及与交换机连接的网络的路由控制。

具体步骤如下：1.进入路由器的命令行界面，切换到特定接口的配置模式。

2.配置接口的IP地址和子网掩码。

3.配置路由控制，使路由器能够转发数据到与交换机连接的网络。

三层交换机静态路由的配置方法
一、三层交换机的配置方法
1、打开三层交换机的管理界面，进入路由部分的管理界面，设置路由转发表。

2、根据实际网络拓扑情况，设置不同子网之间的静态路由，在路由转发表中配置各子网的路由转发规则，也可配置默认路由或者指定路由。

3、配置路由策略，可以设置不同路由协议间的优先级，在配置路由策略时，可以为不同的路由协议设置不同的优先级，以指定路由选择的方式，从而控制网络流量的分流方式。

4、配置路由汇聚，通过将各条路由归纳、汇聚起来，实现路由信息的减少和优化，以提高网络的效率，从而减少网络通信中出现的错误和延迟，提高网络的可靠性和性能。

二、三层交换机的静态路由的设置
1、定义子网地址及掩码，根据实际情况定义不同网络之间的子网地址和掩码，以实现网络之间的通信和访问。

2、设置静态路由路径，根据实际网络之间的连接关系，设置不同网络之间的静态路由路径。

3、检查设置的静态路由路径，根据实际情况，检查各个网络中设置的静态路由路径是否有效，以保证网络的可用性。
