第一章平面机构的自由度和速度分析题1-1在图示偏心轮机构中，1为机架，2为偏心轮，3为滑块，4为摆轮。

试绘制该机构的运动简图，并计算其自由度。

题1—2图示为冲床刀架机构，当偏心轮1绕固定中心A转动时，构件2绕活动中心C摆动，同时带动刀架3上下移动。

B点为偏心轮的几何中心，构件4为机架。

试绘制该机构的机构运动简图，并计算其自由度。

题1—3计算题1－3图a）与图b）所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）。

题1－3图a）题1－3图b）题1—4计算题1—4图a、图b所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出），并判断机构的运动是否确定，图中画有箭头的构件为原动件。

题1—5 计算题1—5图所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）,并标出原动件。

题1—5图 题解1—5图题1-6 求出图示的各四杆机构在图示位置时的全部瞬心。

第二章 连杆机构题2-1在图示铰链四杆机构中，已知 l BC =100mm ，l CD =70mm ，l AD =60mm ，AD 为机架。

试问：（1）若此机构为曲柄摇杆机构，且AB 为曲柄，求l AB 的最大值；（2）若此机构为双曲柄机构，求l AB 最小值； （3）若此机构为双摇杆机构，求l AB 的取值范围。

题2-2 如图所示的曲柄滑块机构： （1）曲柄为主动件，滑块朝右运动为工作 行程，试确定曲柄的合理转向，并简述其理由；（2）当曲柄为主动件时，画出极位夹角θ，最小传动角g min ； （3）设滑块为主动件，试用作图法确定该机构的死点位置 。

D题2-1图题2-3图示为偏置曲柄滑块机构，当以曲柄为原动件时，在图中标出传动角的位置，并给出机构传动角的表达式，分析机构的各参数对最小传动角的影响。

题2-4设计一曲柄摇杆机构，已知机构的摇杆DC长度为150mm，摇杆的两极限位置的夹角为45°，行程速比系数K=1.5，机架长度取90mm。

双蜗杆差速器的工作原理
双蜗杆差速器的工作原理是通过两个相互啮合的蜗杆实现动力的分配。

当两个蜗杆相互啮合时，一个蜗杆作为主动件，另一个蜗杆作为从动件。

主动件的转动会带动从动件的转动，从而实现动力的传递。

在双蜗杆差速器中，两个蜗杆轴端分别与两侧的输出轴相连接，动力源由齿圈输入，两侧输出轴输出动力。

由于两个蜗杆采用小的导程角，当两个蜗杆相啮合时，相当于都是彼此的涡轮一样，导程角小到一定程度时，两个蜗杆会产生互锁，只有两侧同时施加扭力时才能转动。

因此，双蜗杆差速器能够实现差速行驶，保证一侧的转速慢于另一侧，确保车辆的用车安全。

常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。

求传动中心距a=?变位系数0时：中心距a=（蜗杆分度圆+蜗轮分度圆）/2=(特性系数q*模数m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120 特性系数:蜗杆的分度圆直径与模数的比值称为蜗杆特性系数。

加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一模数下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。

为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。

圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。

蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。

在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。

蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。

若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。

计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2 =蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。

（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt为标准模数。

对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。

标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。

表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。

但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。

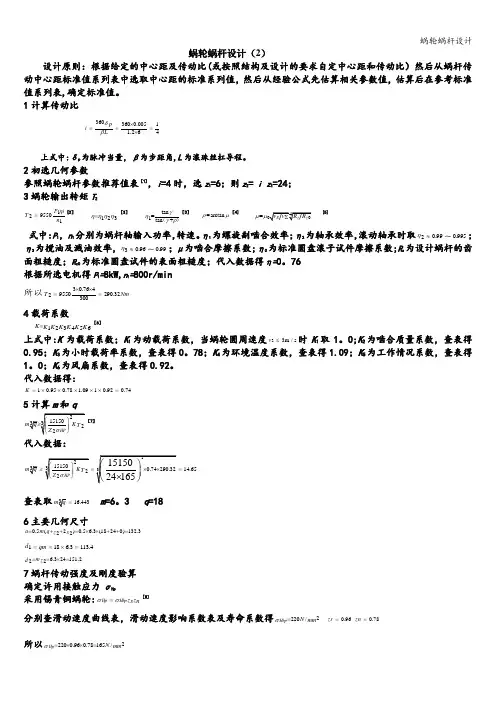

蜗轮蜗杆设计（2）设计原则：根据给定的中心距及传动比(或按照结构及设计的要求自定中心距和传动比）然后从蜗杆传动中心距标准值系列表中选取中心距的标准系列值，然后从经验公式先估算相关参数值，估算后在参考标准值系列表,确定标准值。

1计算传动比上式中:δp 为脉冲当量，β为步距角,L 为滚珠丝杠导程。

2初选几何参数参照蜗轮蜗杆参数推荐值表［1]，i =4时，选z 1=6；则z 2= i z 1=24； 3蜗轮输出转矩T 21955021i P T n η=[2］123ηηηη=［3］ tan =1tan +γηγρ（）［3］ =arctan ρμ［4]=μμ[5]式中：P 1， n 1分别为蜗杆轴输入功率，转速。

η1为螺旋副啮合效率；η2为轴承效率，滚动轴承时取0.990.9952η≈；η3为搅油及溅油效率，0.960.993η≈；μ为啮合摩擦系数;η0为标准圆盘滚子试件摩擦系数;R z 为设计蜗杆的齿面粗糙度；R z0为标准圆盘试件的表面粗糙度；代入数据得η=0。

76 根据所选电机得P 1=8kW,n 1=800r/min所以30.7649550290.322300T Nm ⨯⨯==4载荷系数123456K K K K K K K =［6］上式中:K 为载荷系数；K 1为动载荷系数，当蜗轮圆周速度23m /s v ≤时K 1取1。

0;K 2为啮合质量系数，查表得0.95；K 3为小时载荷率系数，查表得0。

78；K 4为环境温度系数，查表得1.09；K 5为工作情况系数，查表得1。

0；K 6为风扇系数，查表得0.92。

代入数据得：10.950.78 1.0910.920.74K =⨯⨯⨯⨯⨯=5计算m 和q7］代入数据：14.65≥==查表取16.443= m =6。
