超声波清洗原理是由超声波发生器发出的高频振荡信号

超声波清洗机工作原理是什么超声波清洗机在日常生活中很多行业都可以看见，比如玉石清洗、钟表清洗、镜片清洗等等，超声波清洗机都能将这些清洗的很干净，但是很多人都不知道为什么。

下面由小编为大家介绍超声波清洗机的原理以及用途。

现在，一起跟着小编来学习一下吧!超声波清洗机的原理以及用途超声波清洗机的原理众所周知，人们所听到的声音是频率20Hz~20000Hz的声波信号，高于20000Hz的声波称为超声波，声波的传递依照正弦曲线纵向传播，即一层强一层弱，依次传递，当弱的声波信号作用于液体中时，会对液体产生一定的负压，使液体内形成许许多多微小的气泡，而当强的声波信号作用于液体时，则会对液体产生一定的正压，因而，液体中形成的微小气泡被压碎。

经研究证明：超声波作用于液体中时，液体中每个气泡的破裂会产生能最极大的冲击波，相当于瞬间产生的高温和高达上千个大气压，这种现象被称之为“空化效应”，超声波淸洗正是应用液体中气泡破裂所产生的冲击波来达到淸洗和冲刷工件内外表面的作用。

超声波可以分为三种，即次声波、声波、超声波。

次声波的频率为20Hz以下，声波的频率为20Hz~20kHz，超声波的频率则为20kHz以上。

其中次声波和超卢波一般人耳是听不到的。

超卢波由于频率高、波长短，因而传播的方向性好、穿透能力强。

超声波淸洗机原理主要是将换能器，将功率超声频源的声能，并且要转换成机械振动，通过淸洗槽壁使之将槽子中的淸洗液辐射到超声波。

由于受到辐射的超声波，使之槽内液体中的微气泡能够在声波的作用下从而保持振动。

当声压或者声强受到压力到达一定程度时候，气泡就会迅速膨胀，然后又突然闭合。

在这段过程中，气泡闭合的瞬间产生冲击波，使气泡周围产生1012Pa~1013Pa的压力，这种超声波气化所产生的巨大压力能破坏不溶性污物而使它们分化于溶液中。

超声波一方面破坏污物与淸洗件表面的吸附，另一方面能引起污物层的疲劳破坏而被剥离，气体型气泡的振动对固体表面进行擦洗，污层一旦有缝可钻，气泡立即“钻入”振动使污层脱落，由于空化作用，两种液体在界面迅速分散而乳化，当固体粒子被油污裹着而粘附在淸洗件表面时，油被乳化，固体粒子自行脱落，超声在淸洗液中传播时会产生正负交变的声压，形成射流，冲击清洗件，同时由于非线性效应会产生声流和微声流，而超声空化在固体和液体界面会产生高速的微射流，所有这些作用，能够破坏污物，除去或削弱边界污层，增加搅拌、扩散作用，加速可溶性污物的溶解，强化化学淸洗剂的淸洗作用。

超声波清洗机说明书目录一、概述二、技术参数三、使用环境四、使用方法五、注意事项六、售后服务七、出厂配置文案大全一、概述1、清洗原理超声波清洗机是由超声波信号发生器（电源）产生的高频振荡信号通过换能器（振子）转化成高频机械振荡并传播到液体中，超声波在液体中疏密相间地向前辐射并产生数以万计的微小气泡，这些气泡在传播过程中的负压区形成、生长，而在正压区迅速闭合，在这种被称之为“空化效应”的过程中，气泡闭合可形成上千个大气压的瞬时高压，连续不断的产生的高压就像无数小“爆炸”不断冲击物体表面，使物体表面及缝隙中的污垢迅速剥落，从而达文案大全到清洗目的。

数控系列超声波清洗机采用LED人机交互界面，数字显示，友好清晰，直观方便。

该机性能稳定、可靠，深受广大用户的喜爱。

2、用途TH系列超声波清洗机是采用成熟的电路设计、优质进口元器件和先进的加工工艺制造而成的新一代功率超声清洗设备，工作可靠，效率高，输出功率稳定。

广泛应用于制药企业玻璃瓶、胶塞、各种滤芯滤网的清洗；金属非金属结构件电镀前的处理；电子、光学、仪表等精密部件的清洗；饰品、贵金属、稀有金属的清洗；微粉分级处理及过滤筛的清洗；化纤文案大全喷丝头、喷丝板的清洗；汽修行业发动机、油泵油嘴、化油器的清洗；生物化验室中的提取、除气及医疗器械的清洗等诸多领域。

3、性能特点（1）清洗效率高，能批量处理被清洗物。

（2）清洗效果好，不损坏被清洗件，被清洗件清洁度整体一致。

（3）操作工人不接触清洗液，安全可靠，省时省力。

（4）特别适用于清洗几何形状复杂的工件，无孔不入，无微不致。

二、技术参数1、超声功率：300 W（数显，40%-100%功文案大全率可调）2、超声频率:40KHz3、清洗时间任意设定：1—199min 分辨率1min4、温度控制：常温——80度，加热功率：400W5、工作电源：AC 220 V.50Hz(外供电源必须接地)6、清洗槽内尺寸：300×240 ×150 mm³三、使用环境1、环境温度10℃—30℃，清洗液温度10℃—50℃2、相对湿度≤80%文案大全3、大气压力86~106Kpa4、连续工作时间≤60min四、使用方法1、准备在清洗槽内加入清洗液，要求达到预定水位（容积2/3）。

超声波的应用及危害超声波是频率高于20000赫兹的声波，它方向性好，穿透能力强，易于获得较集中的声能，在水中传播距离远，可用于测距，测速，清洗，焊接，碎石、杀菌消毒等。

在医学、军事、工业、农业上有很多的应用。

超声波因其频率下限大约等于人的听觉上限而得名。

超声波清洗原理清洗的超声波应用原理是由超声波发生器发出的高频振荡信号，通过换能器转换成高频机械振荡而传播到介质，清洗溶剂中超声波在清洗液中疏密相间的向前辐射，使液体流动而产生数以万计的微小气泡，存在于液体中的微小气泡（空化核）在声场的作用下振动，当声压达到一定值时，气泡迅速增长，然后突然闭合，在气泡闭合时产生冲击波，在其周围产生上千个大气压力，破坏不溶性污物而使它们分散于清洗液中，当团体粒子被油污裹着而粘附在清洗件表面时，油被乳化，固体粒子即脱离，从而达到清洗件表面净化的目的。

虽然说人类听不出超声波，但不少动物却有此本领。

它们可以利用超声波“导航”、追捕食物，或避开危险物。

大家可能看到过夏天的夜晚有许多在庭院里来回飞翔，它们为什么在没有光亮的情况下飞翔而不会迷失方向呢？原因就是蝙蝠能发出2～10万赫兹的超声波，这好比是一座活动的“雷达站”。

蝙蝠正是利用这种”判断飞行前方是昆虫，或是障碍物的。

而雷达的质量有几十,几百,几千千克,,而在一些重要性能上的精确度.抗干扰能力等,蝙蝠远优与现代无线电定位器.深入研究动物身上各种器官的功能和构造,将获得的知识用来改进现有的设备,这是近几十年来发展起来的一门新学科.我们人类直到第一次世界大战才学会利用超声波，这就是利用“声呐”的原理来探测水中目标及其状态，如潜艇的位置等。

此时人们向水中发出一系列不同频率的超声波，然后记录与处理反射回声，从回声的特征我们便可以估计出探测物的距离、形态及其动态改变。

医学上最早利用超声波是在1942年，奥地利医生杜西克首次应用扫描脑部结构；以后到了60年代医生们开始将超声波应用于腹部器官的探测。

超声波清洗器一、概述超声波清洗器采用超声波清洗的原理，可以达到物件全面洁净的清洗效果，特别对深孔，盲孔，凹凸槽清洗是最理想的设备，不影响任何物件的材质及精度。

同时在生化，物理，化学，医学，科研及大专院校的实验中可作提取，脱气，混匀，细胞粉碎之用。

二、原理超声波清洗器是利用超声波发生器所发出的交频讯号，通过换能器转换成了交频机械振荡而传播到介质——清洗液中，强力的超声波在清洗液中以疏密相间的形式向被洗物件辐射。

产生“空化”现象，即在清洗液中“气泡”形式，产生破裂现象。

当“空化”在达到被洗物体表面破裂的瞬间，产生远超过1000个大气压力的冲击力，致使物体的面、孔、隙中的污垢被分散、破裂及剥落，使物体达到净化清洁。

主要适用于商业、轻工、大专院校、科研用小批量的清洗、脱气、混匀、提取、细胞粉碎之用。

三、主要性能及特点1、附设溶液加热自动装置，温控范围：室温2、附设超声清洗定时装置，1~60分钟内任意设定。

3、超声波频率有四种，可任选一种。

四、适用范围及作用超声波清洗仪器广泛应用于电子器件、半导体硅片、电路板、电镀件、光学镜片、音频磁头、涤纶过滤芯、化纤喷丝头、喷丝板、打印机喷墨头、乳胶模具、磁性材料、医疗器械、手术器械、玻璃器皿、照相器械、通讯器械、消防面具、不锈钢制品、金银首饰、钟表零件、眼镜零件、缝纫机零件、精密机械零件、液压件、气动件、五金工具、三通阀、轴承、轴瓦、油嘴、油泵、化油器、喷油嘴、缸头、缸盖、缸体、机车零配件的清洗、除油、除锈、除碳及表面处理，特别对深孔、盲孔、凹凸槽的清洗是最理想的设备。

目前市面上流行的有很多品牌的超深波清洗器，其中较为出名的有济宁天华超声电子仪器生产的TH系列，昆山生产的苏美KQ系列，另外还有一些其它厂家产品，如BEST,AOYUE,GODAK,HF等，有带数码显示(设定温度，时间)，全美国进口钢结构的，用于清洁各种工业用电子元件，眼镜，玩具，珠宝，戒指。

五、超声波清洗器常见问题超声波清洗器常见问题如下;1、什么是“空化作用”？“空化作用”是数以百万计微小气泡（或空穴）在液体中迅速形成并爆裂的现象。

超声波清洗机说明书目录一、概述二、技术参数三、使用环境四、使用方法五、注意事项六、售后服务七、出厂配置一、概述1、清洗原理超声波清洗机是由超声波信号发生器（电源）产生的高频振荡信号通过换能器（振子）转化成高频机械振荡并传播到液体中，超声波在液体中疏密相间地向前辐射并产生数以万计的微小气泡，这些气泡在传播过程中的负压区形成、生长，而在正压区迅速闭合，在这种被称之为“空化效应”的过程中，气泡闭合可形成上千个大气压的瞬时高压，连续不断的产生的高压就像无数小“爆炸”不断冲击物体表面，使物体表面及缝隙中的污垢迅速剥落，从而达到清洗目的。

数控系列超声波清洗机采用LED人机交互界面，数字显示，友好清晰，直观方便。

该机性能稳定、可靠，深受广大用户的喜爱。

2、用途TH系列超声波清洗机是采用成熟的电路设计、优质进口元器件和先进的加工工艺制造而成的新一代功率超声清洗设备，工作可靠，效率高，输出功率稳定。

广泛应用于制药企业玻璃瓶、胶塞、各种滤芯滤网的清洗；金属非金属结构件电镀前的处理；电子、光学、仪表等精密部件的清洗；饰品、贵金属、稀有金属的清洗；微粉分级处理及过滤筛的清洗；化纤喷丝头、喷丝板的清洗；汽修行业发动机、油泵油嘴、化油器的清洗；生物化验室中的提取、除气及医疗器械的清洗等诸多领域。

3、性能特点（1）清洗效率高，能批量处理被清洗物。

（2）清洗效果好，不损坏被清洗件，被清洗件清洁度整体一致。

（3）操作工人不接触清洗液，安全可靠，省时省力。

（4）特别适用于清洗几何形状复杂的工件，无孔不入，无微不致。

二、技术参数1、超声功率：300 W（数显，40%-100%功率可调）2、超声频率:40KHz3、清洗时间任意设定：1—199min 分辨率1min4、温度控制：常温——80度，加热功率：400W5、工作电源：AC 220 V.50Hz(外供电源必须接地)6、清洗槽内尺寸： 300× 240 × 150 mm³三、使用环境1、环境温度10℃—30℃，清洗液温度10℃—50℃2、相对湿度≤80%3、大气压力86~106Kpa4、连续工作时间≤60min四、使用方法1、准备在清洗槽内加入清洗液，要求达到预定水位（容积2/3）。

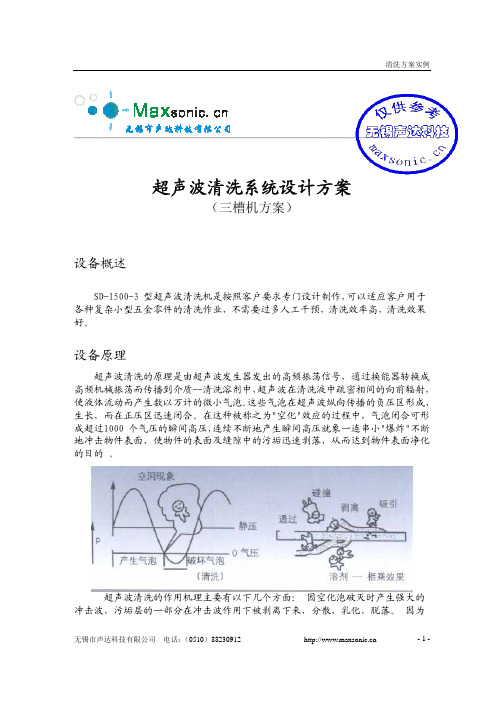

清洗方案实例———————————————————————————————————————超声波清洗系统设计方案（三槽机方案）设备概述SD-1500-3 型超声波清洗机是按照客户要求专门设计制作， 可以适应客户用于 各种复杂小型五金零件的清洗作业，不需要过多人工干预，清洗效率高，清洗效果 好。

设备原理超声波清洗的原理是由超声波发生器发出的高频振荡信号，通过换能器转换成 高频机械振荡而传播到介质--清洗溶剂中， 超声波在清洗液中疏密相间的向前辐射， 使液体流动而产生数以万计的微小气泡。

这些气泡在超声波纵向传播的负压区形成、 生长，而在正压区迅速闭合。

在这种被称之为"空化"效应的过程中，气泡闭合可形 成超过1000 个气压的瞬间高压， 连续不断地产生瞬间高压就象一连串小"爆炸"不断 地冲击物件表面，使物件的表面及缝隙中的污垢迅速剥落，从而达到物件表面净化 的目的 。

超声波清洗的作用机理主要有以下几个方面： 因空化泡破灭时产生强大的 冲击波，污垢层的一部分在冲击波作用下被剥离下来，分散，乳化，脱落。

因为无锡市声达科技有限公司 电话： （0510）88230912 -1-清洗方案实例空化现象产生的气泡， 由冲击形成的污垢层与表层间的间隙和空隙渗透， 由于这种 小气泡和声压同步膨胀，收缩，像剥皮一样的物理力反复作用于污垢层，污垢层一 层层被剥开， 气泡继续向里渗透， 直到污垢层被完全剥离。

这是空化二次效应。

超 声波清洗中清洗液超声震动对污垢的冲击。

超声波加速化学清洗剂对污垢的溶解 过程，化学力与物理力相结合，加速清洗过程。

利用超声波能量来迅速有效的清洗工件是清洗工艺中一种行之有效的方法。

清 洗时放入清洗槽或清洗网带，超声换能器将超声波发生源产生的电信号转换成超声 振动，此时清洗液中会产生许多微小的气泡，这种气泡在不断的产生和闭合运动中 形成“超声空化”作用，微气泡在完全闭合时会产生自中心向外的微核波，其瞬间可 达数千个大气压的强大冲击力，使物体表面的污物剥落， 以达到清洗目的。

SHINVA小型超声波清洗机标准操作程序1. 目的指导工作人员按照标准化的操作步骤来使用SHINVA小型超声波清洗机，确保清洗效果。

2. 工作原理超声波清洗机原理是由超声波发生器发出的高频振荡信号，通过换能器转换成高频机械振荡而传播到介质－－清洗溶剂中，超声波在清洗液中疏密相间的向前辐射，使液体流动而产生数以万计的直径为50-500μm 的微小气泡，存在于液体中的微小气泡在声场的作用下振动。

这些气泡在超声波纵向传播的负压区形成、生长，而在正压区，当声压达到一定值时，气泡迅速增大，然后突然闭合。

并在气泡闭合时产生冲击波，在其周围产生上千个大气压，破坏不溶性污物而使他们分散于清洗液中，当团体粒子被油污裹着而黏附在清洗件表面时，油被乳化，固体粒子及脱离，从而达到清洗件净化的目的。

在这种被称之为“空化”效应的过程中，气泡闭合可形成几百度的高温和超过1000个气压的瞬间高压，连续不断地产生瞬间高压就象一连串小“爆炸”不断地冲击物件表面，使物件的表面及缝隙中的污垢迅速剥落，从而达到物件表面清洗净化的目的。

3. 使用环境3.1环境温、湿度环境温度：5-40℃，相对湿度：20℃时不大于90%。

3.2放置场所：a: 周围无强磁场；b: 避免高温高湿；c: 周围无火源；d: 保持设备水平自然放置；e: 避免重粉尘、油雾、腐蚀性气体及可燃性气体。

4. 仪器技术参数型号：TQX-50BH电源：单相200-240VAC 50Hz超声频率：40kHz超声功率：0.1kVA加热功率：0.2kVA超声加热时间：1-99分钟温度控制：0-80℃内槽尺寸（长*宽*高）：240×142×148mm外槽尺寸（长*宽*高）：330×175×310 mm5. 清洗方法将清洗物品放入清洗篮框内，一并放入槽内，普通清洗使用水即可清洗。

当产品较长时间未被清洗或污垢较多时，请加入适当的清洗液，可增强清洗效果。

一、超声波清洗原理：由超声波发生器发出的高频振荡信号，通过换能器转换成高频机械振荡而传播到介质---清洗溶剂中，超声波在清洗液中疏密相间的向前辐射，使液体流动而产生数以万计的微小气泡。

这些气泡在超声波纵向传播的负压区形成、生长，而在正压区迅速闭合。

在这种被称之为“空腔”效应的过程中，气泡闭合可形成超过1000个大气压的瞬间高压，连续不断地产生瞬间高压就像一连串小“爆炸”不断地冲击对象表面，使对象的表面及缝隙中的污垢迅速剥落，从而达到对象表面净化的目的。

超声波震头与清洗槽安装如下图：上图中位于换能器和清洗液之间清洗槽体即是不锈钢震动面钢板，超声波换能器粘附在其上，通过超声波发生源（电路板）产生一定频率和电压的交流电压信号，带动换能器和不锈钢板一起做高频震动，当钢板向上震动时，将水向上推开，当钢板向下震动时，水跟不上钢板的震动速度，在水和钢板之间会形成一个空隙，这样反复震动就会有许多气泡形成，这种气泡就是由“空腔效应”产生的，我们称之为空腔泡。

空腔泡顺着震动方向向水中传播，如果水中正好有工件，空腔泡撞击到工件表面产生数千个大气压的撞击力，带动工件表面的污垢脱落。

二、超声波清洗相关技术问题：1、超声波频率：物理上把频率大于20KHz的机械波称为超声波；超声波频率越低在液体中产生空腔就越容易，产生的力度大，作用也越强，适用于工件（粗、脏）初洗；超声波频率高则超声波方向性强，适合于精细工件的精密清洗。

2、声功率密度（ρ）：ρ=发射功率（W）/发射面积（CM2）；通常ρ≥0.3W/CM2，就可以达到清洗要求，我们常用的超声波功率密度都大于0.5W/CM2，对普通的工业清洗已完全可以满足。

功率密度越高，空腔效果越强，速度越快，清洗效果越好。

但对于精密的、表面光洁度甚高的产品，采用长时间的高功率密度清洗会对产品表面产生“空腔”腐蚀。

3、清洗介质：超声波清洗一般有化学清洗剂和水基清洗剂两类清洗剂；清洗介质的化学作用可以加速超声波的清洗效果，超声波清洗是物理作用，两种作用相结合，以对产品进行充分、彻底的清洗。

超声波清洗机说明书目录一、概述二、技术参数三、使用环境四、使用方法五、注意事项六、售后服务七、出厂配置一、概述1、清洗原理超声波清洗机是由超声波信号发生器（电源）产生的高频振荡信号通过换能器（振子）转化1 / 9成高频机械振荡并传播到液体中，超声波在液体中疏密相间地向前辐射并产生数以万计的微小气泡，这些气泡在传播过程中的负压区形成、生长，而在正压区迅速闭合，在这种被称之为“空化效应”的过程中，气泡闭合可形成上千个大气压的瞬时高压，连续不断的产生的高压就像无数小“爆炸”不断冲击物体表面，使物体表面及缝隙中的污垢迅速剥落，从而达到清洗目的。

数控系列超声波清洗机采用LED人机交互界面，数字显示，友好清晰，直观方便。

该机性能稳定、可靠，深受广大用户的喜爱。

2、用途2 / 9TH系列超声波清洗机是采用成熟的电路设计、优质进口元器件和先进的加工工艺制造而成的新一代功率超声清洗设备，工作可靠，效率高，输出功率稳定。

广泛应用于制药企业玻璃瓶、胶塞、各种滤芯滤网的清洗；金属非金属结构件电镀前的处理；电子、光学、仪表等精密部件的清洗；饰品、贵金属、稀有金属的清洗；微粉分级处理及过滤筛的清洗；化纤喷丝头、喷丝板的清洗；汽修行业发动机、油泵油嘴、化油器的清洗；生物化验室中的提取、除气及医疗器械的清洗等诸多领域。

3、性能特点（1）清洗效率高，能批量处理被清洗物。

3 / 9（2）清洗效果好，不损坏被清洗件，被清洗件清洁度整体一致。

（3）操作工人不接触清洗液，安全可靠，省时省力。

（4）特别适用于清洗几何形状复杂的工件，无孔不入，无微不致。

二、技术参数1、超声功率：300 W（数显，40%-100%功率可调）2、超声频率:40KHz3、清洗时间任意设定：1—199min 分辨率1min4、温度控制：常温——80度，加热功率：400W5、工作电源：AC 220 V.50Hz(外供电源必须4 / 9接地)6、清洗槽内尺寸： 300× 240 × 150 mm³三、使用环境1、环境温度10℃—30℃，清洗液温度10℃—50℃2、相对湿度≤80%3、大气压力86~106Kpa4、连续工作时间≤60min四、使用方法1、准备在清洗槽内加入清洗液，要求达到预定水位（容积2/3）。

超声波清洗环评报告-概述说明以及解释1.引言1.1 概述概述超声波清洗是一种利用超声波的高频振动在液体中产生的强大冲击力和微小气泡爆破效应来实现物体表面的清洁的技术。

它已经广泛应用于各个领域，如工业制造、医疗卫生、食品加工等。

在现代社会的迅速发展下，越来越多的清洗需求使得超声波清洗技术成为一种非常重要的清洗方法。

本篇报告将通过对超声波清洗的原理和技术、环境影响以及环境风险评估进行深入研究和分析。

首先，我们将介绍超声波清洗的基本原理，包括超声波的产生和传播方式，以及超声波对物体表面的清洗作用机制。

接着，我们将探讨超声波清洗技术在不同领域的应用，以及其在清洗效果和优势方面所体现的价值。

然后，我们将重点研究超声波清洗对环境的影响。

其中，噪声污染是超声波清洗所带来的一个主要环境问题，我们将以此为切入点，详细分析超声波清洗对环境噪声的产生和传播方式，并探讨相应的噪声控制策略。

此外，超声波清洗也存在能源消耗和液体废弃物处理的环境问题，我们将针对这些问题进行深入研究，分析其原因和影响，并提出相应的环保解决方案。

最后，我们将进行超声波清洗的环境风险评估，评估其在环境方面可能存在的风险和危害，并提出相应的风险管理和控制措施。

同时，本报告还将总结超声波清洗的优势和应用前景，综合评价其对环境的整体影响，并在此基础上提出超声波清洗环境保护的建议和措施。

通过本篇报告的编写，我们希望能够全面了解超声波清洗技术的原理、应用和环境影响，并为相关行业和决策者提供参考，以促进超声波清洗技术的可持续发展和环境保护工作的开展。

文章结构部分的内容应包括对整篇文章的大致结构和各章节的主要内容进行说明。

下面是关于文章结构的一个例子：1.2 文章结构本文将按照以下结构进行论述和分析：引言部分将首先对超声波清洗进行概述，包括其基本原理、技术应用和效果优势。

接下来介绍文章的主要目的，即探讨超声波清洗对环境的影响。

正文部分主要分为三个章节。

第二章将详细阐述超声波清洗的原理和技术，包括其基本原理、技术应用以及清洗效果和优势。
