超声波发生器原理及特点

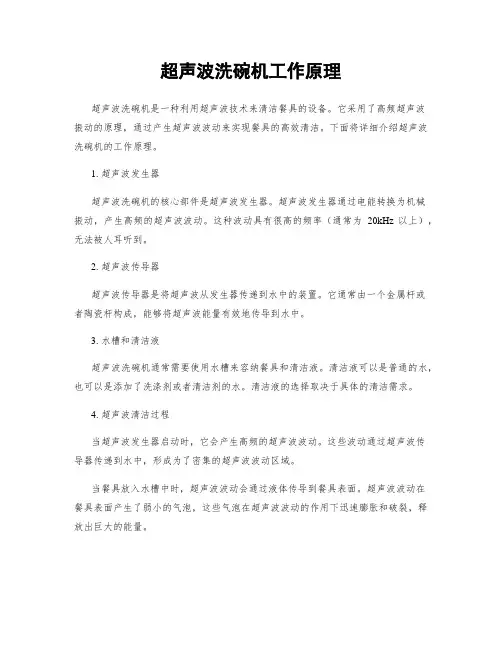

超声波洗碗机工作原理超声波洗碗机是一种利用超声波技术来清洁餐具的设备。

它采用了高频超声波振动的原理，通过产生超声波波动来实现餐具的高效清洁。

下面将详细介绍超声波洗碗机的工作原理。

1. 超声波发生器超声波洗碗机的核心部件是超声波发生器。

超声波发生器通过电能转换为机械振动，产生高频的超声波波动。

这种波动具有很高的频率（通常为20kHz以上），无法被人耳听到。

2. 超声波传导器超声波传导器是将超声波从发生器传递到水中的装置。

它通常由一个金属杆或者陶瓷杆构成，能够将超声波能量有效地传导到水中。

3. 水槽和清洁液超声波洗碗机通常需要使用水槽来容纳餐具和清洁液。

清洁液可以是普通的水，也可以是添加了洗涤剂或者清洁剂的水。

清洁液的选择取决于具体的清洁需求。

4. 超声波清洁过程当超声波发生器启动时，它会产生高频的超声波波动。

这些波动通过超声波传导器传递到水中，形成为了密集的超声波波动区域。

当餐具放入水槽中时，超声波波动会通过液体传导到餐具表面。

超声波波动在餐具表面产生了弱小的气泡，这些气泡在超声波波动的作用下迅速膨胀和破裂，释放出巨大的能量。

这种能量释放会产生强烈的冲击力和涡流，将餐具表面的污垢和油脂击碎和分散。

同时，超声波波动还能够渗透到餐具的弱小缝隙和死角中，将难以清洁的污渍也彻底分解和清除。

5. 清洗效果超声波洗碗机的清洁效果非常显著。

由于超声波波动的高频率和强大能量释放，它能够彻底清洁餐具表面的污垢和油脂，使餐具恢复到原始的洁净状态。

与传统的洗碗方式相比，超声波洗碗机能够更加快速和高效地清洁餐具。

它不仅能够节省时间和人力，还能够降低清洁剂的使用量，减少对环境的污染。

总结：超声波洗碗机通过超声波波动的作用，利用冲击力和涡流效应来清洁餐具。

它能够彻底清除餐具表面的污垢和油脂，同时还能够渗透到弱小缝隙和死角中进行清洁。

超声波洗碗机具有清洁效果显著、高效快速等优点，是现代家庭和商业场所清洁餐具的理想选择。

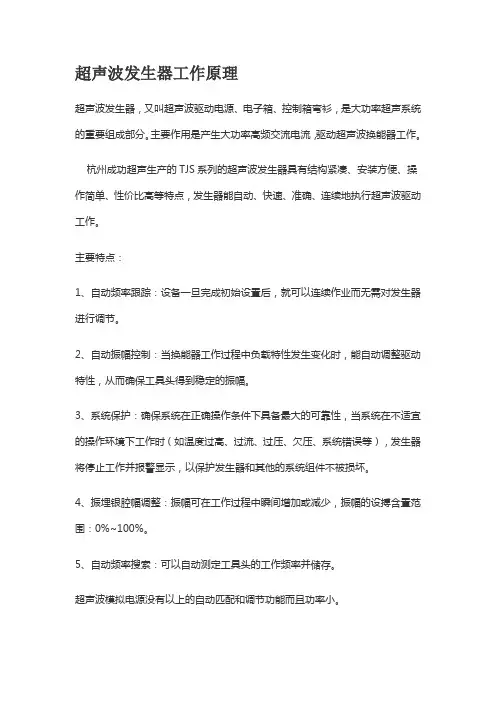

超声波发生器工作原理
超声波发生器，又叫超声波驱动电源、电子箱、控制箱弯衫，是大功率超声系统的重要组成部分。

主要作用是产生大功率高频交流电流，驱动超声波换能器工作。

杭州成功超声生产的TJS系列的超声波发生器具有结构紧凑、安装方便、操作简单、性价比高等特点，发生器能自动、快速、准确、连续地执行超声波驱动工作。

主要特点：
1、自动频率跟踪：设备一旦完成初始设置后，就可以连续作业而无需对发生器进行调节。

2、自动振幅控制：当换能器工作过程中负载特性发生变化时，能自动调整驱动特性，从而确保工具头得到稳定的振幅。

3、系统保护：确保系统在正确操作条件下具备最大的可靠性，当系统在不适宜的操作环境下工作时（如温度过高、过流、过压、欠压、系统错误等），发生器将停止工作并报警显示，以保护发生器和其他的系统组件不被损坏。

4、振埋银腔幅调整：振幅可在工作过程中瞬间增加或减少，振幅的设搏含置范围：0%~100%。

5、自动频率搜索：可以自动测定工具头的工作频率并储存。

超声波模拟电源没有以上的自动匹配和调节功能而且功率小。

大功率超声波清洗机发生器的原理众所周知，超声波清洗机由两部分组成：一是超声波发生器，二是以换能器为核心的超声波清洗缸。

超声波清洗机的现状是技术陈旧落后，清洗效率不理想，故障率高。

目前仿制美国必能信公司的超声波发生器，单板功率 300 W，频率固定为 25 kHz（自激式半桥输出电路）晶体管放大电路占有比较大的市场份额。

但该电路很难调整在超声换能器最佳的频率谐振点上，输出功率不可能达到理想的效果。

我们应用 PWM（脉宽调制）技术以及 IGBT功率模块研制成输出功率达1800 W的超声发生器，该发生器具有功耗低、效率高、体积小、重量轻、可靠性好等特点。

1 、超声发生器的组成框图本超声发生器主要由信号发生器、功率放大器、阻抗匹配和反馈环节等部分组成，如图 1 所示。

信号发生器形成脉宽调制信号，经过功率放大器后需经过阻抗匹配，使得输出的阻抗与换能器匹配，推动换能器将电信号转换为机器振动。

该发生器有两个反馈信号：第一是提供频率跟踪信号，当换能器由于工作老化引起频率的漂移时，频率跟踪信号可以控制信号发生器，使信号发生器的频率在一定范围内跟踪换能器的谐振频率点，让发生器工作在最佳状态；第二提供过载保护功能。

2、信号发生器信号发生器主要由 AC/DC变换线路和脉宽调制电路组成。

脉宽调制控制电路采用了模拟集成电路 TL494 来实现。

TL494 是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率为：fosc=1.1/RTCT。

输出脉冲的宽度是通过电容 CT上的正极锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管 Q1 和 Q2 受控于或非门。

当双稳态触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才能被选通。

当控制信号增大，输出脉冲的宽度将减少。

TL494 电原理和脉冲调制电路构成如图2、图 3 所示。

在本电路中只用到了TL494 的误差放大器 I，故将误差放大器 II 的 IN+（16 脚）接地、IN-（15脚）接高电平。

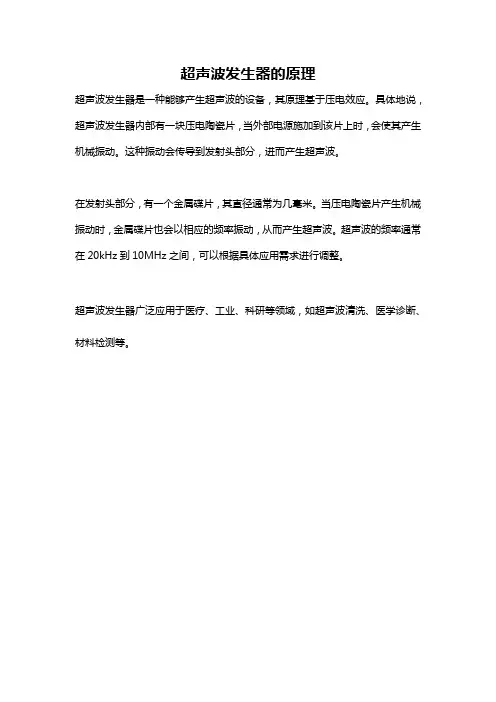

超声波发生器的原理
超声波发生器是一种能够产生超声波的设备，其原理基于压电效应。

具体地说，超声波发生器内部有一块压电陶瓷片，当外部电源施加到该片上时，会使其产生机械振动。

这种振动会传导到发射头部分，进而产生超声波。

在发射头部分，有一个金属碟片，其直径通常为几毫米。

当压电陶瓷片产生机械振动时，金属碟片也会以相应的频率振动，从而产生超声波。

超声波的频率通常在20kHz到10MHz之间，可以根据具体应用需求进行调整。

超声波发生器广泛应用于医疗、工业、科研等领域，如超声波清洗、医学诊断、材料检测等。

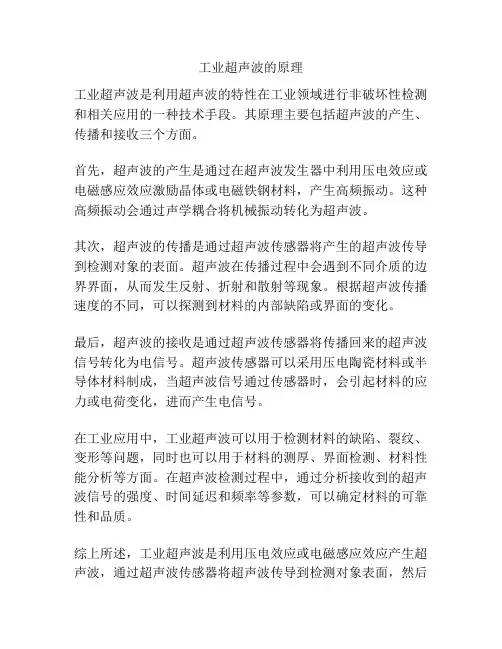

工业超声波的原理
工业超声波是利用超声波的特性在工业领域进行非破坏性检测和相关应用的一种技术手段。

其原理主要包括超声波的产生、传播和接收三个方面。

首先，超声波的产生是通过在超声波发生器中利用压电效应或电磁感应效应激励晶体或电磁铁钢材料，产生高频振动。

这种高频振动会通过声学耦合将机械振动转化为超声波。

其次，超声波的传播是通过超声波传感器将产生的超声波传导到检测对象的表面。

超声波在传播过程中会遇到不同介质的边界界面，从而发生反射、折射和散射等现象。

根据超声波传播速度的不同，可以探测到材料的内部缺陷或界面的变化。

最后，超声波的接收是通过超声波传感器将传播回来的超声波信号转化为电信号。

超声波传感器可以采用压电陶瓷材料或半导体材料制成，当超声波信号通过传感器时，会引起材料的应力或电荷变化，进而产生电信号。

在工业应用中，工业超声波可以用于检测材料的缺陷、裂纹、变形等问题，同时也可以用于材料的测厚、界面检测、材料性能分析等方面。

在超声波检测过程中，通过分析接收到的超声波信号的强度、时间延迟和频率等参数，可以确定材料的可靠性和品质。

综上所述，工业超声波是利用压电效应或电磁感应效应产生超声波，通过超声波传感器将超声波传导到检测对象表面，然后
将传播回来的超声波信号转化为电信号进行分析，从而实现对材料的非破坏性检测和相关应用。

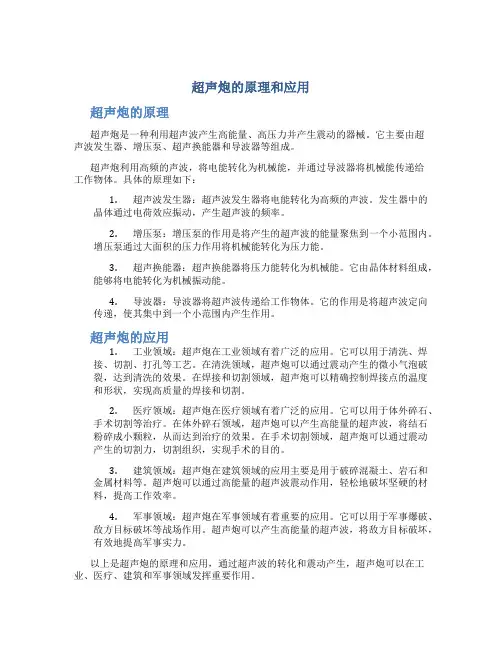

超声炮的原理和应用超声炮的原理超声炮是一种利用超声波产生高能量、高压力并产生震动的器械。

它主要由超声波发生器、增压泵、超声换能器和导波器等组成。

超声炮利用高频的声波，将电能转化为机械能，并通过导波器将机械能传递给工作物体。

具体的原理如下：1.超声波发生器：超声波发生器将电能转化为高频的声波。

发生器中的晶体通过电荷效应振动，产生超声波的频率。

2.增压泵：增压泵的作用是将产生的超声波的能量聚焦到一个小范围内。

增压泵通过大面积的压力作用将机械能转化为压力能。

3.超声换能器：超声换能器将压力能转化为机械能。

它由晶体材料组成，能够将电能转化为机械振动能。

4.导波器：导波器将超声波传递给工作物体。

它的作用是将超声波定向传递，使其集中到一个小范围内产生作用。

超声炮的应用1.工业领域：超声炮在工业领域有着广泛的应用。

它可以用于清洗、焊接、切割、打孔等工艺。

在清洗领域，超声炮可以通过震动产生的微小气泡破裂，达到清洗的效果。

在焊接和切割领域，超声炮可以精确控制焊接点的温度和形状，实现高质量的焊接和切割。

2.医疗领域：超声炮在医疗领域有着广泛的应用。

它可以用于体外碎石、手术切割等治疗。

在体外碎石领域，超声炮可以产生高能量的超声波，将结石粉碎成小颗粒，从而达到治疗的效果。

在手术切割领域，超声炮可以通过震动产生的切割力，切割组织，实现手术的目的。

3.建筑领域：超声炮在建筑领域的应用主要是用于破碎混凝土、岩石和金属材料等。

超声炮可以通过高能量的超声波震动作用，轻松地破坏坚硬的材料，提高工作效率。

4.军事领域：超声炮在军事领域有着重要的应用。

它可以用于军事爆破、敌方目标破坏等战场作用。

超声炮可以产生高能量的超声波，将敌方目标破坏，有效地提高军事实力。

以上是超声炮的原理和应用，通过超声波的转化和震动产生，超声炮可以在工业、医疗、建筑和军事领域发挥重要作用。

医用超声波发生器的换能器原理医用超声波发生器的换能器原理是将外加的能量转换为超声波。

它是一种物理装置，能够将电能或其他形式的能量转换为高频声波能量。

这些高频声波能够通过特定的介质传播，并在目标物体上产生特定的作用。

换能器的作用有：将电能转换为超声能量；使超声能量具有高的放射性能；可以控制超声波的频率和幅度。

换能器的工作原理是将电能转换成超声能量。

具体来说，换能器是通过一个封装好的密封桶中的传感器把电信号转换成机械振动，然后产生超声波。

传感器可以是压电式、磁式或电磁式，但最常用的是压电式传感器。

压电式传感器内部有一个压电片，当外界施加电压时，压电片就会发生振动，这些振动就可以产生超声波。

换能器的结构一般有三部分：壳体、换能器元件和支撑结构。

壳体是外壳，用来封装换能器元件和支撑结构，一般是金属或塑料制成。

换能器元件包括传感器、振子、悬挂结构和线圈等，它们负责将电能转换成机械振动，从而产生超声波。

支撑结构用来支撑换能器元件，它一般是金属或塑料制成的，也可以是水环或空气环。

换能器的放射性是决定超声治疗效果的关键因素之一。

一般来说，换能器的放射性越高，超声治疗效果越显著。

换能器的放射性取决于换能器元件的材料、结构、尺寸及悬挂结构等。

放射性良好的换能器能够有效地将外加的能量转换成超声能量，使超声波在目标物体上产生有效的作用。

换能器还可以控制超声波的频率和幅度。

频率决定了超声波的波形，幅度决定了超声波的强度，换能器可以控制这两个参数，从而控制超声波在目标物体上的作用。

总之，医用超声波发生器的换能器原理是通过将电能转换成超声能量，并控制超声波的频率和幅度来实现的。

它是医疗超声治疗的关键部件，可以大大提高超声治疗的效果。

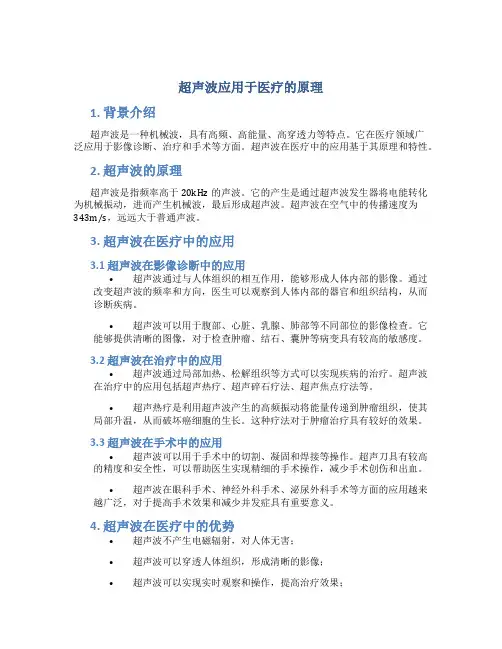

超声波应用于医疗的原理1. 背景介绍超声波是一种机械波，具有高频、高能量、高穿透力等特点。

它在医疗领域广泛应用于影像诊断、治疗和手术等方面。

超声波在医疗中的应用基于其原理和特性。

2. 超声波的原理超声波是指频率高于20kHz的声波。

它的产生是通过超声波发生器将电能转化为机械振动，进而产生机械波，最后形成超声波。

超声波在空气中的传播速度为343m/s，远远大于普通声波。

3. 超声波在医疗中的应用3.1 超声波在影像诊断中的应用•超声波通过与人体组织的相互作用，能够形成人体内部的影像。

通过改变超声波的频率和方向，医生可以观察到人体内部的器官和组织结构，从而诊断疾病。

•超声波可以用于腹部、心脏、乳腺、肺部等不同部位的影像检查。

它能够提供清晰的图像，对于检查肿瘤、结石、囊肿等病变具有较高的敏感度。

3.2 超声波在治疗中的应用•超声波通过局部加热、松解组织等方式可以实现疾病的治疗。

超声波在治疗中的应用包括超声热疗、超声碎石疗法、超声焦点疗法等。

•超声热疗是利用超声波产生的高频振动将能量传递到肿瘤组织，使其局部升温，从而破坏癌细胞的生长。

这种疗法对于肿瘤治疗具有较好的效果。

3.3 超声波在手术中的应用•超声波可以用于手术中的切割、凝固和焊接等操作。

超声刀具有较高的精度和安全性，可以帮助医生实现精细的手术操作，减少手术创伤和出血。

•超声波在眼科手术、神经外科手术、泌尿外科手术等方面的应用越来越广泛，对于提高手术效果和减少并发症具有重要意义。

4. 超声波在医疗中的优势•超声波不产生电磁辐射，对人体无害；•超声波可以穿透人体组织，形成清晰的影像；•超声波可以实现实时观察和操作，提高治疗效果；•超声波设备操作简单，成本相对较低。

5. 结束语超声波在医疗中的应用是基于其原理和特性的。

它可以应用于影像诊断、治疗和手术等方面，具有诸多优势。

随着技术的不断发展，超声波在医疗中的应用将会变得更加广泛和深入，为人类的健康事业做出更大的贡献。

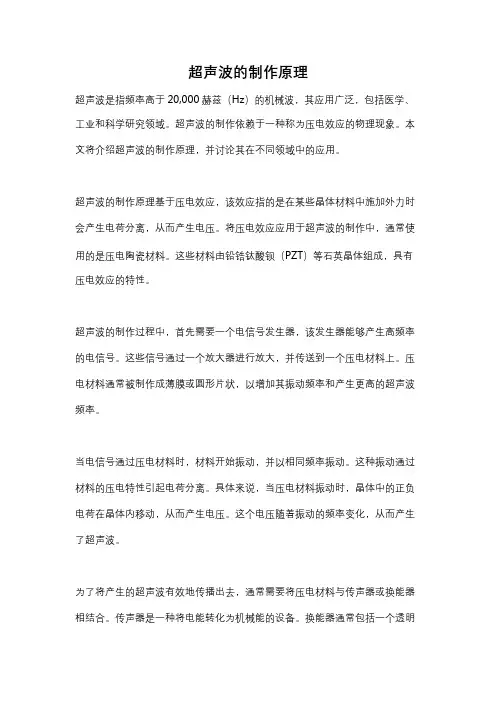

超声波的制作原理超声波是指频率高于20,000赫兹（Hz）的机械波，其应用广泛，包括医学、工业和科学研究领域。

超声波的制作依赖于一种称为压电效应的物理现象。

本文将介绍超声波的制作原理，并讨论其在不同领域中的应用。

超声波的制作原理基于压电效应，该效应指的是在某些晶体材料中施加外力时会产生电荷分离，从而产生电压。

将压电效应应用于超声波的制作中，通常使用的是压电陶瓷材料。

这些材料由铅锆钛酸钡（PZT）等石英晶体组成，具有压电效应的特性。

超声波的制作过程中，首先需要一个电信号发生器，该发生器能够产生高频率的电信号。

这些信号通过一个放大器进行放大，并传送到一个压电材料上。

压电材料通常被制作成薄膜或圆形片状，以增加其振动频率和产生更高的超声波频率。

当电信号通过压电材料时，材料开始振动，并以相同频率振动。

这种振动通过材料的压电特性引起电荷分离。

具体来说，当压电材料振动时，晶体中的正负电荷在晶体内移动，从而产生电压。

这个电压随着振动的频率变化，从而产生了超声波。

为了将产生的超声波有效地传播出去，通常需要将压电材料与传声器或换能器相结合。

传声器是一种将电能转化为机械能的设备。

换能器通常包括一个透明的介质，如水或凝胶，以便将超声波传输到感兴趣的区域。

一旦超声波经过传声器或换能器传输到感兴趣的区域，就可以使用超声波的特性进行不同类型的应用。

例如，在医学领域，超声波常用于检查和诊断身体内部的器官和组织。

它可以通过人体内部的组织反射、散射和吸收超声波来产生图像。

在工业领域，超声波被广泛应用于检测和测量材料的性质，如材料的密度、厚度和液体的流速。

此外，超声波还用于清洗和焊接金属、液化气体和药物递送等应用。

总结而言，超声波的制作原理基于压电效应。

通过施加电信号，压电材料开始振动，并以相同的频率振动。

这种振动通过压电特性引起电荷分离，并产生电压。

这个电压变化产生了超声波。

超声波在医学、工业和科学研究中有着广泛的应用，例如在图像诊断、材料测量和清洗等领域。

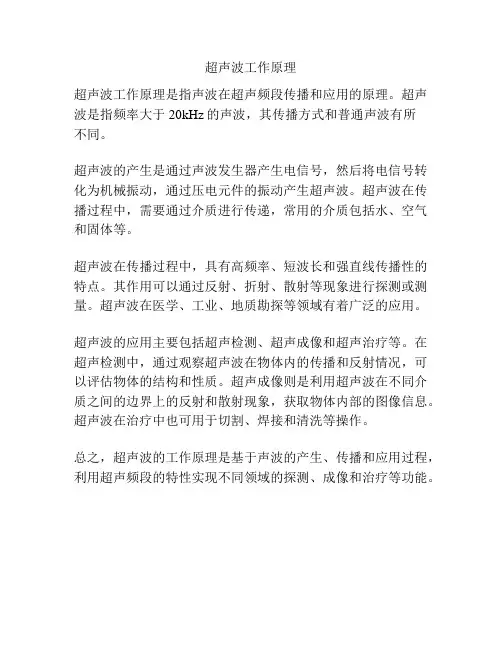

超声波工作原理
超声波工作原理是指声波在超声频段传播和应用的原理。

超声波是指频率大于20kHz的声波，其传播方式和普通声波有所
不同。

超声波的产生是通过声波发生器产生电信号，然后将电信号转化为机械振动，通过压电元件的振动产生超声波。

超声波在传播过程中，需要通过介质进行传递，常用的介质包括水、空气和固体等。

超声波在传播过程中，具有高频率、短波长和强直线传播性的特点。

其作用可以通过反射、折射、散射等现象进行探测或测量。

超声波在医学、工业、地质勘探等领域有着广泛的应用。

超声波的应用主要包括超声检测、超声成像和超声治疗等。

在超声检测中，通过观察超声波在物体内的传播和反射情况，可以评估物体的结构和性质。

超声成像则是利用超声波在不同介质之间的边界上的反射和散射现象，获取物体内部的图像信息。

超声波在治疗中也可用于切割、焊接和清洗等操作。

总之，超声波的工作原理是基于声波的产生、传播和应用过程，利用超声频段的特性实现不同领域的探测、成像和治疗等功能。

超声波加湿器是一种利用超声波震动原理来增加空气湿度的设备。

其工作原理如下：
1. 超声波发生器：超声波加湿器内部有一个超声波发生器，它会产生高频的电信号。

2. 振动器：电信号经过放大后，被送到一个陶瓷振动器上。

振动器中的陶瓷片是压电材料，当电信号通过时，它会迅速膨胀和收缩，产生高频的机械振动。

3. 水面震动：振动器位于水箱底部，水箱中装有适量的水。

当振动器产生的振动传导到水面时，会导致水面产生快速的微小波动。

4. 雾化过程：水面的波动使得水分子迅速离开水面并形成微小的水滴，这个过程称为雾化。

由于振动频率非常高，产生的水滴非常细小，通常在 1-5 微米的范围内。

5. 水雾产生：经过雾化的水滴随着空气流动进入加湿器的出风口，并被送入室内空气中。

这些微小的水滴会迅速蒸发，将水分释放到空气中，从而提高空气的相对湿度。

总结起来，超声波加湿器的工作原理就是通过高频振动水面，将水分子雾化成微小的水滴，并将其释放到空气中，从而增加室内空气的湿度。

这种方式具有高效、静音和迅速增湿的特点，因此被广泛应用于家庭和办公场所等需要提高空气湿度的环境。

超声波1.超声波简介声波是一种机械波。

声的发生是由于发声体的机械振动，引起周围弹性介质中质点的振动由近及远的传播，这就是声波。

人耳所能听闻的声波其频率在20～20000Hz之间，频率在20～20000Hz以外的声波不能引起声音的感觉。

频率超过20000Hz的叫做超声波，频率低于20Hz的叫做次声波。

超声波的频率可以高达911Hz，而次声波的频率可以低达9-8Hz。

2.超声波传感器一般超声波传感器运用压电效应原理。

（1）发生器：压电式超声波发生器是利用压电晶体的电致伸缩现象制成的。

常用的压电材料为石英晶体、压电陶瓷锆钛酸铅等。

在压电材料切片上施加交变电压，使它产生电致伸缩振动，而产生超声波。

（1）接收器：当超声波作用到压电晶体片上时，使晶片伸缩，则在晶片的两个界面上产生交变电荷。

这种电荷先被转换成电压，经过放大后送到测量电路，最后记录或显示出结果。

它的结构和超声波发生器基本相同，有时就用同一个超声波发生器兼做超声波接收器。

3.应用于弹性模量测量在各向同性的固体材料中，根据应力和应变满足的虎克定律，可以求得超声波传播的特征方程。

（当介质中质点振动方向与超声波的传播方向一致时，称为纵波；当介质中质点振动方向与超声波的传播方向垂直时，称为横波。

在气体介质中，声波只是纵波。

在固体介质内部，超声波可以按纵波或横波两种波型传播。

）对于同一种材料，其纵波波速和横波波速的大小一般不同，但它们都由弹性介质的密度、杨氏模量和泊松比等弹性参数决定。

相反，利用超声波速度可以测量材料有关的弹性常数。

（固体在外力作用下，其长度沿力的方向产生变形，变形时的应力与应变之比就定义为杨氏模量，一般用E表示。

固体在应力作用下，沿纵向有一正应变（伸长），沿横向就将有一个负应变（缩短），横向应变与纵向应变之比被定义为泊松比。

）4.超声波探伤对高频超声波，由于它的波长短，不易产生绕射，碰到杂质或分界面就会有明显的反射，而且方向性好，能成为射线而定向传播；在液体、固体中衰减小，穿透本领大。

超声波产生原理
超声波是一种高频声波，其频率通常超过20kHz，人类听力范围之外。

超声波产生的原理主要有两种。

第一种是通过压电效应产生超声波。

压电效应是指某些晶体在受到外界电场的作用下，会发生形变，从而产生声波。

一些材料如石英、锆钛酸钾等就具有压电效应，可以用来制造超声波发生器。

第二种是通过热效应产生超声波。

热效应产生超声波的原理是利用物质在高频振动下产生热量，从而引起声波。

这种方法常用于医学领域的超声波成像，利用超声波在人体内部的反射和吸收，得到不同组织的图像，实现医学诊断。

总的来说，超声波产生的原理是利用物质在外界电场或高频振动下的物理效应产生声波。

不同的应用领域需要不同的超声波发生器和产生原理。

- 1 -。

超声波仪器超声波仪器在现代科技中扮演着重要的角色。

它是一种利用声波传播的物理现象进行检测和测量的仪器。

超声波仪器主要包括超声发生器和超声传感器两部分，通过超声波的传播与反射，可以获取物体的内部结构和表面缺陷等信息。

超声波仪器的原理是利用声波在不同介质中的传播特性。

当声波传播到一个介质的边界面时，部分能量会被反射回来，部分能量会继续传播进入下一个介质。

根据声波的特性和物体的结构，我们可以通过测量声波的传播时间和反射强度来判断物体的性质和形状。

超声波仪器广泛应用于医学、工业和科学研究等领域。

在医学方面，超声波仪器被广泛用于超声诊断和治疗。

通过超声波的显像和仪器的测量功能，医生可以获得患者体内组织和器官的结构、功能和性质等关键信息，帮助医生进行诊断和治疗。

在工业方面，超声波仪器可用于材料的无损检测和质量控制。

通过测量材料中的缺陷和变形等参数，工程师可以判断材料的质量和可靠性，确保产品的安全和可靠性。

在科学研究方面，超声波仪器用于物质的性质表征和实验的设计。

通过测量和分析材料中声波的传播特性，科学家可以了解物质的结构、形状和性质，推断物质的组成和行为。

超声波仪器的发展历史可以追溯到19世纪。

当时，科学家发现声波在空气中的传播速度比波长更重要，这成为超声波测量的基础。

20世纪初，超声波仪器开始应用于医学领域。

随着电子技术和计算机技术的发展，超声波仪器的性能得到了大幅提升，并逐渐应用于工业和科学研究领域。

现如今，超声波仪器已经成为医学诊断、工业检测和科学研究等领域不可或缺的工具。

虽然超声波仪器具有广泛的应用前景和重要的意义，但也存在一些挑战和限制。

首先，超声波仪器对物体的表面质量和形状有一定要求。

如果物体表面不平整或带有褶皱等缺陷，可能会对声波的传播和反射产生干扰，影响测量的准确性。

其次，超声波仪器在测量和分析过程中可能受到杂音和干扰。

在复杂环境中，如工业生产线或医院手术室，超声波仪器需要适应不同的工作环境和噪声干扰。

超声波发生器基本原理一、基本原理首先由信号超声波发生器来产生一个特定频率的信号，这个信号可以是正弦信号，也可以是脉冲信号，这个特定频率就是超声波换能器的频率，一般在超声波设备中使用到的超声波频率为25KHz、28KHz、35KHz、40KHz；1OOKHz或以上现在尚未大量使用．但随着以后精密清洗的不断发展。

相信使用面会逐步扩大．比较完善的超声波发生器还应有反馈环节，主要提供二个方面的反馈信号：第一个是提供输出功率信号，我们知道当超声波发生器的供电电源（电压）发生变化时．超声波发生器的输出功率也会发生变化，这时反映在超声波换能器上就是机械振动忽大忽小，导致清洗效果不稳定．因此需要稳定输出功率，通过功率反馈信号相应调整功率放大器，使得功率放大稳定.第二个是提供频率跟踪信号．当超声波换能器工作在谐振频率点时其效率最高，工作最稳定，而超声波换能器的谐振频率点会由于装配原因和工作老化后改变，当然这种改变的频率只是漂移，变化不是很大，频率跟踪信号可以控制信号超声波发生器，使信号超声波发生器的频率在一定范围内跟踪超声波换能器的谐振频率点．让超声波发生器工作在最佳状态。

当然随着现代电子技术，特别是微处理器(uP)及信号处理器(DSP)的发展，超声波发生器的功能越来越强大，但不管如何变化，其核心功能应该是如上所述的内容，只是每部分在实现时技术不同而已。

但模拟功率放大器有几个缺点：(1)不易使用现代的微处理器来处理，由于该电路呈现一个比较典型的模拟线路特征，用数字处理比较复杂，涉及到A／D(模拟转数字)和D／A(数字转模拟)，成本比较高，可靠性低．（2）模拟控制电路存在控制精度低，动态响应慢、参数整定不方便、温度漂移严重，容易老化等缺点．专用模拟集成控制芯片的出现大大简化了电力电子电路的控制线路。

提高了控制信号的开关频率，只需外接若干阻容元件即可直接构成具有校正环节的模拟调节器，提高了电路的可靠性。

但是，也正是由于阻容元件的存在，模拟控制电路的固有缺陷，如元件参数的精度和一致性、元件老化等问题仍然存在．（3）此外，模拟集成控制芯片还存在功耗较大、集成度低、控制不够灵活，通用性不强等问题．用数字化控制代替模拟控制，可以消除温度漂移等常规模拟调节器难以克服的缺点，有利于参数整定和变参数调节，便于通过程序软件的改变方便地调整控制方案和实现多种新型控制策略，同时可减少元器件的数目、简化硬件结构，从而提高系统的可靠性．此外．还可以实现运行数据的自动储存和故障自动诊断，有助于实现电力电子装置运行的智能化。

超声波发生器原理及特点发生器工作原理超声波发生器原理是什么？是一种将市电转换为换能器相应的高频交流电以驱动换能器进行工作的设备，是大功率超声波系统的一紧要构成部分，也可将其称为电子箱、超声波驱动电源、超声波掌控器。

虽说超声波发生器也可将其称为超声波驱动电源，但实际上，超声波发生器只是超声波驱动电源的一部分。

超声波发生器来产生一个特定频率的信号，这个信号可以是正弦信号，也可以是脉冲信号，这个特定频率是换能器工作的频率。

超声波发生器能监控大功率超声波系统的工作频率、功率。

能够依据用户不同要求，实时调整各种参数：如功率、振幅、运行时间等。

1、超声波发生器的输入是一个固定频率的信号，该信号波形不定，可正弦、可脉冲，但其频率固定为换能器的频率，一般为20、25、28、33、40、60KHz等。

经由超声波发生器的内部转换，其输出为功率信号、频率跟踪信号等。

2、由于随输入信号的变化，输出信号呈现出不稳定的状态，因此在部分超声波发生器内部还含有反馈部分，其反馈作用紧要体现在两个方面：一方面，输入信号的变化导致输出功率的不稳定，使得换能器机械振动不规律，造成清洗效果不佳等后果，加入反馈部分后，功率反馈信号对输出功率进行调整，使得其不随输入信号的变化而变化，呈现出稳定的状态，换能器进行规律的机械振动使得清洗效果变好。

另一方面，换能器频率处于谐振频率点时效率高，但在实际情况中，由于各种原因无法使得其始终工作在状态下，因此反馈部分发挥其作用，供应频率跟踪信号，掌控信号发生器发出的信号始终在换能器的谐振点处，使其一直工作状态下。

3、超声波电源按激励方式的不同可分为自激式和它激式，而超声波发生器指的就是它激式超声波电源，由于它激式振荡电路在输出功率方面较自激式高出10%以上，因此目前大多数均接受的超声波发生器作为驱动电源。

4、可分为频率可调超声波发生器、100W/300W超声波发生器、小功率超声波发生器、高频超声波发生器、大功能超声波发生器、数字显示超声波发生器。

超声波电路原理超声波功率源（或称发生器）是一种用于产生并向超声换能器提供超声能量的装置。

超声波发生器就其激励方式有两种：一种是他激式。

另一种是自激式。

如果按末级功放管所采用的器件类型分，又可分四种：电子管式超声发生器；可控硅逆变式超声发生器；晶体管式超声发生器及功率模块超声发生器。

电子管式与可控硅逆变式目前基本已淘汰，当前广泛使用的是晶体管式发生器。

他激式超声发生器主要包括两部分，前级是振荡器，后级是放大器。

一般通过输出变压器耦合，把超声能量加到换能器上。

而自激式超声发生器是把振荡、功放、输出变压器及换能器集为一体，形成一闭环回路，回路在满足幅度、相位反馈条件，组成一个有功率放大的振荡器。

并谐振于换能器的机械共振频率上。

本文根据超声发生器特点，主要讨论、分析、设计超声发生器的谐振、功放及匹配等相关问题。

一、关于谐振问题<频率自动跟踪>，所谓谐振问题就是要求发生器的输出信号频率能对在工作中变化的换能器谐振频率进行跟踪，也即称频率自动跟踪。

目前常用的频率自动跟踪大致有以下几种方法：1.声跟踪以声耦合方式，从换能器上采集谐振频率的电讯号，然后反馈至前级放大器，使形成自激振荡器。

其原理图1.28 声跟踪超声波发生器原理框图，由图1.28看出，电路是个闭环系统，电路在通电的瞬间产生一个冲击脉冲，此脉冲经预放、功放去激励换能器，换能器按自身固有频率振动。

从而在反馈的声接收器上可得到相同频率的电讯号。

经过电路的移相、选频、预放及功放再去激励换能器，如果满足振荡器的相位，幅度条件，系统将自激振荡，且振荡频率跟踪在换能器的共振频率上。

2.电跟踪所谓“电跟踪”又称反馈自激式振荡器。

大致有以下几种形式（1）阻抗电桥形式的动态反馈系统阻抗电桥形式的动态反馈系统组成的频率自动跟踪电路其原理如下；它是利用电桥平衡原理补偿换能器电学臂的无功与有功分量，借助于差动变量器提取与换能器机械臂振荡电流成正比的反馈电压，使闭环系统在换能器机械共振频率上自振。

超声波发生器的原理标准化管理部编码-[99968T-6889628-J68568-1689N]超声波发生器的原理超声波发生器，通常称为超声波发生源，超声波电源。

它的作用是把我们的市电（220V或380V，50或60Hz）转换成与超声波换能器相匹配的高频交流电信号。

从放大电路形式，可以采用线性放大电路和开关电源电路，大功率超声波电源从转换效率方面考虑一般采用开关电源的电路形式。

线性电源也有它特有的应用范围，它的优点是可以不严格要求电路匹配，允许工作频率连续快速变化。

从目前超声业界的情况看，超声波主要分为自激式和它激式电源。

发生器的原理是首先由信号发生器来产生一个特定频率的信号，这个信号可以是正弦信号，也可以是脉冲信号，这个特定频率就是换能器的频率，一般应用在超声波设备中的超声波频率为20KHz、25KHz、28KHz、33KHz、40KHz、60KHz；1OOKHz或以上现在尚未大量使用。

但随着以后精密清洗的不断发展。

相信使用面会逐步扩大。

比较完善的超声波发生器还应有反馈环节，主要提供二个方面的反馈信号：第一个是提供输出功率信号，我们知道当发生器的供电电源（电压）发生变化时。

发生器的输出功率也会发生变化，这时反映在换能器上就是机械振动忽大忽小，导致清洗效果不稳定。

因此需要稳定输出功率，通过功率反馈信号相应调整功率放大器，使得功率放大稳定。

第二个是提供频率跟踪信号。

当换能器工作在谐振频率点时其效率最高，工作最稳定，而换能器的谐振频率点会由于装配原因和工作老化后改变，当然这种改变的频率只是漂移，变化不是很大，频率跟踪信号可以控制信号发生器，使信号发生器的频率在一定范围内跟踪换能器的谐振频率点。

让发生器工作在最佳状态。

当然随着现代的电子超声技术，特别是微处理器(uP)及信号处理器(DSP)的发展，发生器的功能越来越强大，但不管如何变化，其核心功能应该是如上所述的内容，只是每部分在实现时超声波技术不同而已超力超声的超声波发生器具有以下六个特点1.面板设有输出强度条形装置，也有独特的频率和输出强度交替数字显示装置可选配；2.设有强度可调的扫频功能，以不断改变清洗槽中的声场分布，避免工件表面的线状空化蚀刻纹路的产生，也使工件表面的污物迅速脱落，提高清洗效果；3.设有功率调节功能，采用先进的功率调节线路，实现超声功率无级平滑调节，克服了通过调节频率来间接的调节功率这种传统方法所带来的诸多弊病；4.具有国内独创的防共震功能，克服了传统发生器在工件表面易产生纹路而损坏工件，也避免了因因空化而击穿槽体的缺点；5.具有独创的排斥污垢功能，使污垢迅速脱离工件浮于表面，适合于溢流循环方式清洗。
