工程图纸标示符号认知及含义

施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件，它详细描述了建筑物的设计、构造和施工过程。

施工图纸中使用了许多特定的符号和标记，这些符号代表着不同的建筑元素和设备。

本文将介绍施工图纸中常用符号的含义和解释，帮助读者更好地理解和应用这些建筑符号。

一、基础符号1、直线：在施工图纸中，直线代表物体的轮廓或边界。

例如，墙壁、天花板和地面都可以用直线表示。

2、圆：圆通常用来表示圆形物体或曲面。

例如，管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。

3、矩形：矩形通常用来表示方形物体或平面。

例如，窗户、门和墙壁都可以用矩形表示。

4、弧形：弧形代表曲线形状的物体或表面。

例如，穹顶、拱形门和曲线墙面都可以用弧形表示。

二、设备符号1、电器符号：在施工图纸中，电器符号代表各种电气设备和部件，如电线、开关、插座和灯具等。

每个符号都代表不同的电器元素，例如灯泡表示灯具，方框表示开关。

2、管道符号：管道符号代表各种管道和流体系统，如水管、气管、油管和排水管等。

每个符号都代表不同的管道元素，例如圆圈表示管道的接头，箭头表示管道的方向。

三、结构符号1、楼板符号：楼板符号代表建筑物的楼层和地面。

每个符号都代表不同的楼板元素，例如实线表示楼板的边缘，虚线表示楼板的开孔。

2、柱子符号：柱子符号代表建筑物中的支撑柱。

每个符号都代表不同的柱子元素，例如矩形表示实心柱，圆形表示圆柱。

四、其他符号1、尺寸符号：在施工图纸中，尺寸符号用于标注物体的尺寸和距离。

例如，箭头表示测量方向，波浪线表示连续测量。

2、标高符号：标高符号用于表示地面的高度和建筑物的水平面。

例如，三角形表示标高的高度，虚线表示相对高度。

总结：施工图纸中的符号是建筑工程中的重要语言，它们代表着不同的建筑元素和设备。

掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。

本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法，希望能够帮助读者更好地理解和应用这些建筑符号。

建筑图纸符号大全建筑图纸是建筑设计师和工程施工人员之间交流的重要工具，其中图纸符号是一种约定俗成的语言，用于代表不同的建筑元素和构件。

本文将介绍一些常见的建筑图纸符号，帮助读者了解、识别和使用这些符号。

1. 墙体符号1.1 砖墙•实心砖墙：表示实体砖墙，用实线表示。

•空心砖墙：表示中空砖墙，用虚线表示。

•花岗岩墙：表示花岗岩石墙，用点划线表示。

•玻璃墙：表示玻璃幕墙或玻璃隔断墙，用间断的斜线表示。

1.2 柱子和梁•矩形柱子：用实线的矩形表示。

•圆柱子：用实线的圆形表示。

•梁：用横线表示，上方标注梁的尺寸和型号。

1.3 钢结构•钢柱：用粗实线表示。

•钢梁：用粗线表示，上方标注梁的尺寸和型号。

2. 地面符号2.1 地面材料•地砖：用实线的小方块表示。

•木地板：用小矩形表示。

2.2 地面特征•地板高处：用细实线标注高程。

•地面下沉：用细虚线标注下沉的距离。

3. 窗户和门的符号3.1 窗户•普通窗户：用实线的横线表示。

•悬空窗户：用横线和竖线组成的网格表示。

•排风窗：用竖线和斜线组成的网格表示。

3.2 门•单开门：用实线的竖线表示。

•推拉门：用实线的左箭头和右箭头表示。

4. 设备符号4.1 空调•空调主机：用实线的方框表示。

•空调出风口：用半圆表示。

4.2 水电管道•水管：用实线表示，上方标注管径。

•排水管：用横线和竖线组成的网格表示。

•电线：用波浪线表示，上方标注电压等级。

5. 标尺和尺寸符号5.1 标尺•水平标尺：用平行的实线表示。

•垂直标尺：用垂直的实线表示。

5.2 尺寸•线性尺寸：用细实线和上方的实线箭头表示，标注尺寸数值。

•半径尺寸：用圆弧和上方的实线箭头表示，标注半径数值。

6. 符号说明在建筑图纸中，符号通常会在图纸的一角或边缘处附上文字说明，以便读者理解和识别。

符号说明的常见内容包括材料、型号、尺寸等。

结论建筑图纸符号是建筑设计和施工的重要工具，通过了解和使用这些符号，可以更好地与设计师和工程施工人员进行交流。

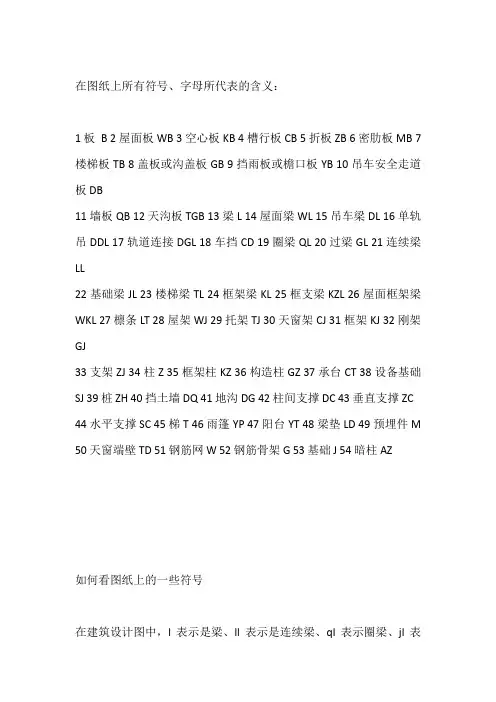

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

建筑工程标号
在建筑工程中，标号是一种重要的编号方法，用于标识和管理不同的构件、材料或工作任务。

标号的主要作用是使得工程管理更加清晰和有序，便于各个参与方进行沟通和协调。

标号通常由数字、字母或符号组成，具体的格式和规则可以根据项目的具体要求而定。

在一个工程项目中，不同部分的标号应该是唯一的，避免重复或混淆。

以某个建筑工程项目为例，以下是一些常见的标号及其对应的含义：
1. A101：建筑平面布置图纸
2. S201：结构平面布置图纸
3. M301：机械设备安装图纸
4. E401：电气布线图纸
5. P501：给排水管道布置图纸
6. C601：施工人员工作要求
标号的使用可以使得工程文件和图纸更加有序和易于查找。

此外，标号还可以结合工程进度计划和施工计划，将各个工作任务和构件进行标识，便于施工人员按照顺序进行施工，提高工程效率。

需要注意的是，在使用标号时，应该遵循一定的规则和约定，避免产生混淆或误解。

同时，在变更或修订工程图纸或计划时，也需要及时更新标号，使得整个工程的信息始终保持准确和一
致。

综上所述，建筑工程标号在项目管理中扮演着重要的角色，通过标识和管理不同的构件和工作任务，使得工程管理更加清晰和有序。

在实际应用中，我们应该遵守一定的规则和约定，确保标号的准确性和唯一性。

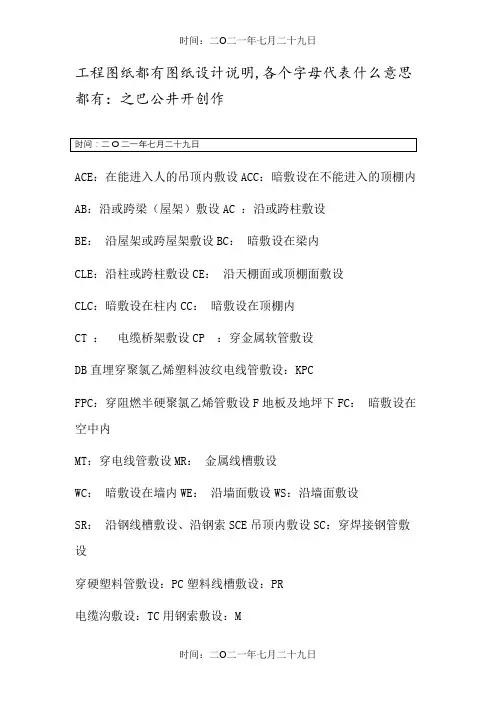

工程图纸都有图纸设计说明,各个字母代表什么意思都有：之巴公井开创作ACE：在能进入人的吊顶内敷设ACC：暗敷设在不能进入的顶棚内AB：沿或跨梁（屋架）敷设AC ：沿或跨柱敷设BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CLE：沿柱或跨柱敷设CE：沿天棚面或顶棚面敷设CLC：暗敷设在柱内CC：暗敷设在顶棚内CT ：电缆桥架敷设CP ：穿金属软管敷设DB直埋穿聚氯乙烯塑料波纹电线管敷设：KPCFPC：穿阻燃半硬聚氯乙烯管敷设F地板及地坪下FC：暗敷设在空中内MT：穿电线管敷设MR：金属线槽敷设WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设SR：沿钢线槽敷设、沿钢索SCE吊顶内敷设SC：穿焊接钢管敷设穿硬塑料管敷设：PC塑料线槽敷设：PR电缆沟敷设：TC用钢索敷设：M吊顶内敷设,要穿金属管一,导线穿管暗示SC焊接钢管MT电线管M钢索MR金属线槽PCPVC塑料硬管PR塑料线槽FPC阻燃塑料硬管CT桥架CP金属软管RC镀锌钢管三,灯具装置方式的暗示CS链吊C吸顶CL柱上 DS管吊W墙壁装置R嵌入S支架HSM863C/3P ·DTQ3032/2P 这两个应该是两种塑壳断路器的型号, HSM863C/3P 适用于照明回路中,为3极开关,额定电流为63A（3联开关）DTQ3032/2P 也是塑壳断路器的一种,额定电流32A,2极开关经常使用电缆的规格型号RVS：铜芯pvc护套双绞线,通经常使用于公共广播系统/布景音乐系统布线,消防系统布线RVV：铜芯pvc内护pv外护平行护套线,通经常使用于弱电电源供电等RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,2*10是两根10平方的线RVVP屏蔽软线,3*10暗示是3根10平方的UTP为非屏蔽双绞线4*2*0.5为4对、每对2芯、导体直径0.5mm R－连接用软电缆（电线）,软结构.V－绝缘聚氯乙烯. V－聚氯乙烯绝缘 V－聚氯乙烯护套B－平型（扁形）. S－双绞型. A－镀锡或镀银.F－耐高温 P－编织屏蔽 P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略,或聚烯烃护套FD—产物类别代号,指分支电缆.将要公布的建设部标准用FZ暗示,其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型例如：SYV 7551(A、B、C）S:射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 7551S:射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5mm 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR:软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2mmZR:阻燃 R:软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm 型号、名称RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格暗示法的含义：规格采纳芯数、标称截面和电压品级暗示：①单芯分支电缆规格暗示法：同一回路电缆根数＊（1*标称截面）, 0.6/1kV, 如：4*(1*185)+1*95 0.6/1kV ②多芯绞合型分支电缆规格暗示法：同一回路电缆根数＊标称截面, 0.6/1kV, 如：4**185+1*95 0.6/1kV ③多芯同护套型分支电缆规格暗示法：电缆芯数×标称截面T,如：4×25T完整的型号规格暗示法：因为分支电缆包括主干电缆和支线电缆.而且两者规格结构分歧,因此有两种暗示方法：①将主干电缆和支线电缆分别暗示, 如：干线电缆：FDYJV4*（1*185）+1*95 0.6/1kV 支线电缆：FDYJV4*（1*25）+1*16 0.6/1kV 这种方法在设计时尤为简明,可以方便地暗示出支线规格的分歧②将主干电缆和支线电缆连同暗示,如：FDYJV4*（1*185/25） +1*95/16 0.6/1kV 这种方法比力直观,但仅限于支线电缆为同一种规格的情况,无法暗示支线的分歧规格：由于分支电缆主要由于1kV高压配电系统,因此,其额定电压0.6/1kV在设计标注时,可以省略. 产物型号中拼音字母所代表的意义（无括号的字）A：（聚）胺（脂）,安（装）,铝塑料护套（Alpeth）B：扁,半,编（织）,泵、布、（聚）苯（乙烯）,玻（璃纤维）,补,平行C：车、醇、采（掘机）、瓷、重（型）,船用,蓄电（池）,磁充,偿,（黄腊）绸,（三）醋（酸薄膜）,自承式D：带,（不）滴（流）,灯,电,（冷）冻（即耐寒）,丁（基橡皮）,镀E：二（层）,野（外）,对称结构（代号）,乙（丙橡皮）（EPR）F：（聚四）氟（乙烯）,分（相）,非（燃性）,飞（机）,泡沫聚乙烯（YF）G：钢、沟、改（性漆）、管、高（压）H：合（金）,环（氧漆）,焊、花、通讯电缆（用途代号）,H（H 型,即分相屏蔽结构）,寒J：绞、加（强）,加（厚）,锯,局（用）K：（真）空,卡（普隆）,控制,铠装,空心.L：铝、炉、腊（克）、沥（青）、（防）雷、磷M：棉（纱）、麻、母（线）、帽、膜 N：（自）粘（性）、泥（炭）、（高阻）尼（线芯）、尼（龙）、耐火O：同轴（结构代号）P：排、（芯）屏（蔽）、配（线）、贫（泛浸渍,即干绝缘）,信号电缆（用途代号）Q：牵（引车）、漆、铅、轻（型）、气、汽（车）,高（强度聚乙烯醇缩醛）R：软、人（造）丝、日用（用途代号）,（耐）热（化）.S：刷,丝,射频（用途代号）,双,钢塑料护层(Stalpeth),低烟无卤阻燃护套T：铜、梯、特、通、陶、电梯、探U：矿、棉（指石棉）,矿用（用途代号）V：（P）V（C）（聚氯乙烯）W：（地球）物（理）、皱纹护套、无（磁性）、（耐高）温、（野）外、石油（用途代号）X：橡（力缆）、聚酰胺、橡（皮绝缘）Y：硬,园,油,氧,（耐）油,移动（用途代号）,聚乙烯,压Z：（聚）酯,纸,（电）钻,中型,综（合）YJ：交联聚乙烯绝缘P2：铜带屏蔽ZRK：系列代号,暗示阻燃型控制电缆。

工程施工平面图符号工程施工平面图符号种类繁多，基本可以分为建筑、结构、给排水、暖通空调、火灾报警、弱电、照明、绿化、消防、道路等多个方面。

下面我们就来一一介绍一些常见的工程施工平面图符号及其含义。

1.建筑符号建筑平面图中的建筑符号表示了建筑物的尺寸、结构形式、构件材料等信息。

常见的建筑符号有：(1) 墙体：通常用实线代表，不同类型的墙可以用不同样式的线来表示，如实墙、空心墙、双层墙等。

(2) 柱子：用矩形或圆形的符号表示，通常在平面图上标注了柱子的尺寸和编号。

(3) 梁：用横向短线表示，线的宽度和数量表示梁的尺寸和受力情况。

(4) 地板：用水平实线表示，不同类型的地板可以用不同的线样式和颜色表示。

2.结构符号结构平面图中的结构符号表示了建筑物的结构形式、构件连接方式、材料规格等信息。

常见的结构符号有：(1) 钢筋：用线条和符号表示，常见的表示方法有横向波浪线和斜向斜线交叉。

(2) 钢柱：用矩形或圆形的符号表示，通常在平面图上标注了柱子的尺寸、编号和钢筋连接方式。

(3) 钢梁：用横向短线表示，通常在平面图上标注了梁的尺寸、编号和连接方式。

3.给排水符号给排水平面图中的给排水符号表示了建筑物的给水管道、排水管道、水管连接方式、阀门安装位置等信息。

常见的给排水符号有：(1) 给水管道：用实线表示，通常标注了管道的规格、材料、管径、连接方式等信息。

(2) 排水管道：用虚线表示，通常标注了管道的规格、材料、管径、连接方式等信息。

(3) 阀门：用小圆圈和"V"字符号表示，通常标注了阀门的规格、材料、连接方式等信息。

4.暖通空调符号暖通空调平面图中的暖通空调符号表示了建筑物的供暖系统、通风系统、空调系统、管道连接方式、设备位置等信息。

常见的暖通空调符号有：(1) 空调设备：用方形或圆形的符号表示，通常标注了设备的型号、规格、功率、连接方式等信息。

(2) 风管：用虚线表示，通常标注了风管的规格、材料、管径、连接方式等信息。

工程图纸都有图纸设计说明,各个字母代表什么意思都有:AＣＥ:在能进入人的吊顶内敷设ACC:暗敷设在不能进入的顶棚内AB:沿或跨梁(屋架)敷设AC :沿或跨柱敷设BＥ:沿屋架或跨屋架敷设ＢＣ: 暗敷设在梁内CLE:沿柱或跨柱敷设ＣE: 沿天棚面或顶棚面敷设ＣLC:暗敷设在柱内CC: 暗敷设在顶棚内CT : 电缆桥架敷设ＣP :穿金属软管敷设DＢ-直埋穿聚氯乙烯塑料波纹电线管敷设:ＫPCFPＣ:穿阻燃半硬聚氯乙烯管敷设F-地板及地坪下FC: 暗敷设在地面内ＭT:穿电线管敷设ＭＲ: 金属线槽敷设ＷＣ: 暗敷设在墙内WE: 沿墙面敷设WS: 沿墙面敷设SR: 沿钢线槽敷设、沿钢索ＳCE-吊顶内敷设ＳＣ:穿焊接钢管敷设穿硬塑料管敷设:PＣ塑料线槽敷设:ＰＲ电缆沟敷设:TC用钢索敷设:M吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MＴ－电线管M－钢索ＭＲ－金属线槽PC-PVＣ塑料硬管PR-塑料线槽FPC-阻燃塑料硬管CT－桥架CＰ-金属软管RC-镀锌钢管三,灯具安装方式的表示CＳ－链吊C-吸顶CL－柱上ＤS－管吊W-墙壁安装Ｒ-嵌入Ｓ-支架HSM8-63Ｃ/３P ·ＤTQ30-32/2Ｐ这两个应该就是两种塑壳断路器的型号,HSM８－63Ｃ/3P 适用于照明回路中,为3极开关,额定电流为6３Ａ(３联开关)DTQ30-3２/２Ｐ也就是塑壳断路器的一种,额定电流３2A,2极开关常用电缆的规格型号RVS:铜芯ｐvｃ护套双绞线,通常用于公共广播系统/背景音乐系统布线,消防系统布线ＲVV:铜芯pvc内护pｖ外护平行护套线,通常用于弱电电源供电等ＲVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,2*10就是两根1０平方的线RVＶＰ屏蔽软线,３*１0表示就是3根10平方的RVS音响线(扩音线) 广播、音响系统布线电缆２＊1、５就就是2根１.５的ＵTP为非屏蔽双绞线4*2＊0、5为4对、每对２芯、导体直径0.５mmR－连接用软电缆(电线),软结构。

工程图纸都有图纸设计说明，各个字母代表什么意思都有：ACE：在能进入人的吊顶内敷设ACC：暗敷设在不能进入的顶棚内AB：沿或跨梁（屋架）敷设AC ：沿或跨柱敷设BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CLE：沿柱或跨柱敷设CE：沿天棚面或顶棚面敷设CLC：暗敷设在柱内CC：暗敷设在顶棚内CT ：电缆桥架敷设CP ：穿金属软管敷设DB-直埋穿聚氯乙烯塑料波纹电线管敷设：KPCFPC：穿阻燃半硬聚氯乙烯管敷设F-地板及地坪下FC：暗敷设在地面内MT：穿电线管敷设MR：金属线槽敷设WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设SR：沿钢线槽敷设、沿钢索SCE-吊顶内敷设SC：穿焊接钢管敷设穿硬塑料管敷设：PC 塑料线槽敷设：PR电缆沟敷设：TC 用钢索敷设：M吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管M-钢索MR-金属线槽PC-PVC塑料硬管PR-塑料线槽FPC-阻燃塑料硬管CT-桥架CP-金属软管RC-镀锌钢管三，灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架HSM8-63C/3P ·DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关常用电缆的规格型号RVS：铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线RVV：铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，2*10是两根10平方的线RVVP屏蔽软线，3*10表示是3根10平方的RVS音响线（扩音线）广播、音响系统布线电缆2*1.5就是2根1.5的UTP为非屏蔽双绞线4*2*0.5为4对、每对2芯、导体直径0.5mmR－连接用软电缆（电线），软结构。

工程制图的标注符号及其含义工程制图的标注符号及其含义工程制图是一个工程技术中的一个重要过程，下面是工程制图的标注符号及其含义，为大家提供参考。

@表示钢筋间距Φ表示钢筋型号，CAD快捷键一览创建三维阵列 3A创建三维面 3F在三维空间创建由直线段组成的多段线 3P在二维和三维空间中将某对象与其他对象对齐 AL加载 AutoLISP、ADS 和 ARX 应用程序 AP创建圆弧 A计算对象或定义区域的面积和周长 AA创建按指定方式排列的多重对象拷贝 AR执行外部数据库命令的管理功能 AAD输出选择对象的链接信息 AEX管理对象和外部数据库之间的链接 ALI显示并编辑表数据并创建链接和选择集 ARO从链接到文字选择集和图形选择集的行中创建选择集 ASE执行结构查询语言 (SQL) 语句 ASQ创建属性定义 -AT改变不依赖于块定义的属性信息 -ATE用图案填充封闭区域 H或BH根据选定对象创建块定义 -B用对话框定义块 B用封闭区域创建面域或多段线 BO（使用命令行）用封闭区域创建面域或多段线 -BO部分删除对象或把对象分解为两部分 BR给对象加倒角 CHA修改现有对象的特性 -CH根据圆心和直径或半径绘制圆 C复制对象 CO或CP创建属性定义 AT编辑单个块的可变属性 ATE修改对象的颜色、图层、线型和厚度 CH设置新对象的颜色 COL编辑文字和属性定义 ED显示夹点并设置颜色 GR创建并修改标注样式 D插入块或另一图形 I控制现有对象的.特性 MO修改对象名称 REN设置绘图辅助工具 RM设置对象选择模式 SE管理已定义的用户坐标系 UC选择预置用户坐标系 UCP控制坐标和角度的显示格式及精度 UN创建和恢复视图 V设置三维观察方向 VP创建对齐线性标注 DAL或DIMALI创建角度标注 DAN或DIMANG从前一个或选择的标注的第一尺寸界线处连续标注DBA或DIMBASE创建圆和圆弧的圆心标记或中心线 DCE从前一个或选择的标注的第二尺寸界线处连续标注DCO或DIMCONT创建圆和圆弧的直径标注 DDI或 DIMDIA编辑标注 DED或DIMED创建线性尺寸标注 DLI或DIMLIN创建坐标点标注 DOR或DIMORD替换标注系统变量 DOV或DIMOVER创建圆和圆弧的半径尺寸标注 DRA或DIMRAD 在命令行创建和修改标注样式 DST或DIMSTY移动和旋转标注文字 DIMTED测量两点之间的距离和角度 DI将点对象或块沿对象的长度或周长等间隔排列 DIV 绘制填充的圆和环 DO修改图像和其他对象的显示顺序 DR打开鸟瞰视图窗口 AV输入文字时在屏幕上显示 DT定义平行投影或透视视图 DV创建椭圆或椭圆弧 EL从图形删除对象 E将组合对象分解为对象组件 X以其他文件格式保存对象 EXP延伸对象到另一对象 EX通过拉伸现有二维对象来创建三维实体 EXT给对象加圆角 F创建根据特性选择有关对象时用到的过滤器列表 FI 创建对象的命名选择集 G使用命令行创建选择集 -G用图案填充一块指定边界的区域 -H修改现有的图案填充对象 HE重生成三维模型时不显示隐藏线 HI以多种格式向 AutoCAD 图形文件中插入图像 IM 使用命令行插入图像 -IM控制选定图像的亮度、对比度和褪色度 IAD向当前图形中定义并附着新的图像对象 IAT为单个图像对象创建新剪切边界 ICL向 AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件 IMP将命名块或图形插入到当前图形中 -I插入链接或嵌入对象 IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体 INF从两个或多个实体或面域的交集创建组合实体或面域 IN管理图层 LA在命令行上执行 LAYER 命令 -LA创建一条引出线将注释与一个几何特征相连 LE或LEAD拉长对象 L创建、加载和设置线型 LT使用命令行创建、加载和设置线型 -LT显示选定对象的数据库信息 LI或LS设置线型比例因子 LTS把某一对象的特性复制到其他若干对象 MA将点对象或块按指定的间距放置 ME创建对象的镜像副本 MI创建多线 ML在指定方向上按指定距离移动对象 M从图纸空间切换到模型空间视口 MS创建多行文字 T或MT使用命令行创建多行文字 -T创建浮动视口和打开现有的浮动视口 MV创建对象的等距线，如同心圆、平行线和平行曲线 O设置运行对象捕捉模式并修改靶框大小 OS使用命令行设置运行对象捕捉模式并修改靶框大小 -OS移动显示在当前视口的图形 P使用命令行移动视口 -P插入剪贴板数据并控制数据格式 PA编辑多段线和三维多边形网格 PE创建二维多段线 PL将图形打印到绘图仪、打印机或文件 PLOT创建点对象 PO创建用多段线表示的正多边形 POL自定义 AutoCAD 系统参数的设置 PR显示打印图形的效果 PRE从模型空间视口切换到图纸空间 PS删除数据库中未用的命名对象，例如块或图层 PU退出 AutoCAD EXIT绘制矩形多段线 REC刷新显示当前视口 R刷新显示所有视口 RA重生成图形并刷新显示当前视口 RE重新生成图形并刷新所有视口 REA从选择的一组现有对象中创建面域对象 REG修改对象名 -REN创建三维线框或实体模型的具有真实感的渲染图像 RR 沿轴旋转二维对象以创建实体 REV绕基点旋转对象 RO设置渲染系统配置 RPR在 X、Y 和 Z 方向等比例放大或缩小对象 SC从脚本文件执行一系列命令 SCR用剖切平面和实体截交创建面域 SEC列出系统变量并修改变量值 SET显示当前视口图形的着色图像 SHA用平面剖切一组实体 SL规定光标按指定的间距移动 SN创建二维填充多边形 SO检查图形中文字的拼写 SP创建二次或三次样条曲线 SPL编辑样条曲线对象 SPE移动或拉伸对象 S创建命名样式 ST用差集创建组合面域或实体 SU校准、配置、打开和关闭已安装的数字化仪 TA设置当前三维实体的厚度 TH控制对图纸空间的访问以及控制视口的行为 TI创建形位公差标注 TOL显示、隐藏和自定义工具栏 TO创建圆环形实体 TOR用其他对象定义的剪切边修剪对象 TR通过并运算创建组合面域或实体 UNI设置坐标和角度的显示格式和精度 -UN保存和恢复已命名的视图 -V设置图形的三维直观图的查看方向 -VP将块对象写入新图形文件 W创建三维实体使其倾斜面尖端沿 X 轴正向 WE将一个外部参照附加到当前图形中 XA将外部参照依赖符号绑定到图形 XB使用命令行执行XBINDW命令 -XB定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面 XC 创建无限长的直线，称为参照线 XL控制图形中的外部参照 XR使用命令行执行XREF命令 -XR放大或缩小当前视口对象的外观尺寸 Z【工程制图的标注符号及其含义】。

图纸标注符号大全图纸标注符号是工程设计中非常重要的一部分，它能够准确地传达设计意图，帮助施工人员理解图纸内容，保证工程质量。

下面我们将介绍一些常见的图纸标注符号，希望能对大家有所帮助。

1. 尺寸标注符号。

尺寸标注符号是用来表示零件尺寸的，常见的尺寸标注符号有直线标注、圆弧标注、半径标注等。

直线标注一般用实线表示，圆弧标注一般用虚线表示，半径标注一般用带箭头的线段表示。

2. 表面粗糙度标注符号。

表面粗糙度标注符号用来表示零件表面的粗糙度要求，常见的表面粗糙度标注符号有Ra值、Rz值等。

Ra值一般用平行于基准线的符号表示，Rz值一般用垂直于基准线的符号表示。

3. 符号标注符号。

符号标注符号用来表示零件上的特殊要求，比如焊接缝、切割口、孔等。

常见的符号标注符号有焊接缝符号、切割口符号、孔符号等。

这些符号能够直观地告诉施工人员需要进行的操作。

4. 表面处理标注符号。

表面处理标注符号用来表示零件表面的处理要求，比如喷漆、镀锌、氧化等。

常见的表面处理标注符号有喷漆符号、镀锌符号、氧化符号等。

这些符号能够指导施工人员进行正确的表面处理。

5. 焊接标注符号。

焊接标注符号用来表示零件上的焊接要求，包括焊缝形状、尺寸、角度等。

常见的焊接标注符号有角焊缝符号、对接焊缝符号、角度符号等。

这些符号能够指导焊工进行正确的焊接操作。

6. 比例标注符号。

比例标注符号用来表示图纸上的比例尺，常见的比例标注符号有1:1、1:2、1:5等。

这些符号能够告诉施工人员图纸上的尺寸与实际尺寸的比例关系。

7. 材料标注符号。

材料标注符号用来表示零件的材料要求，包括材料种类、硬度等。

常见的材料标注符号有材料牌号符号、硬度符号等。

这些符号能够指导采购人员进行正确的材料选用。

总结。

图纸标注符号是工程设计中不可或缺的一部分，它能够准确地传达设计意图，帮助施工人员理解图纸内容，保证工程质量。

上文介绍了一些常见的图纸标注符号，希望能对大家有所帮助。

在工程设计中，我们应该根据实际情况选择合适的标注符号，并严格按照标准进行标注，以确保工程质量和安全。

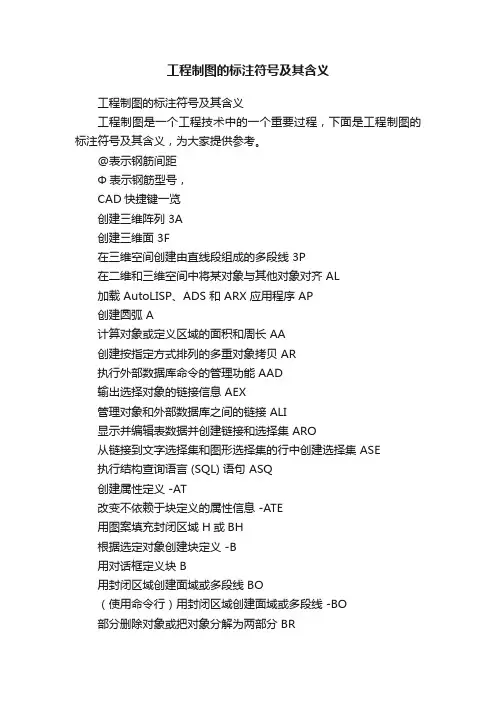

工程制图的标注符号及其含义
工程制图是一个工程技术中的一个重要过程，下面是工程制图的标注符号及其含义，为大家提供参考。

@表示钢筋间距
Φ表示钢筋型号，
CAD快捷键一览
创建三维阵列3A
创建三维面3F
在三维空间创建由直线段组成的多段线3P
在二维和三维空间中将某对象与其他对象对齐AL
加载AutoLISP、ADS 和ARX 应用程序AP
创建圆弧A
计算对象或定义区域的面积和周长AA
创建按指定方式排列的多重对象拷贝AR
执行外部数据库命令的管理功能AAD
输出选择对象的链接信息AEX
管理对象和外部数据库之间的链接ALI
显示并编辑表数据并创建链接和选择集ARO
从链接到文字选择集和图形选择集的行中创建选择集ASE
执行结构查询语言(SQL) 语句ASQ
创建属性定义-AT
改变不依赖于块定义的属性信息-ATE
用图案填充封闭区域H或BH
根据选定对象创建块定义-B
用对话框定义块B。

工程图纸基础(名词、符号、代号大全)工程图纸名词大全建筑工程图是以投影原理为基础，按国家规定的制图标准，把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样，并同时标明工程所用的材料以及生产、安装等的要求。

它是工程项目建设的技术依据和重要的技术资料。

建筑工程图包括方案设计图、各类施工图和工程竣工图。

由于工程建设各个阶段的任务要求不同，各类图纸所表达的内容、深度和方式也有差别。

方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的图样，作为技术档案保存起来，以便于需要的时候随时查阅。

建筑总平面图建筑总平面图是表明一项建设工程总体布置情况的图纸。

它是在建设基地的地形图上，把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。

主要标明新建平面形状、层数、室内外地面标高，新建道路、绿化、场地排水和管线的布置情况，并标明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。

由于建设工程的性质、规模及所在基地的地形、地貌的不同，建筑总平面图所包括的内容有的较为简单，有的则比较复杂，必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。

建筑施工图建筑施工图简称建施。

它一般由设计部门的建筑专业人员进行设计绘图。

建筑施工图主要反映一个工程的总体布局，标明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等，用来作为施工定位放线、内外装饰做法的依据，同时也是结构施工图和设备施工图的依据。

建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。

建筑工程施工图建筑工程施工图简称施工图，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。

工程图纸都有图纸设计说明，各个字母代表什么意思都有：ACE：在能进入人的吊顶内敷设ACC：暗敷设在不能进入的顶棚内AB：沿或跨梁（屋架）敷设AC ：沿或跨柱敷设BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CLE：沿柱或跨柱敷设CE：沿天棚面或顶棚面敷设CLC：暗敷设在柱内CC：暗敷设在顶棚内CT ：电缆桥架敷设CP ：穿金属软管敷设DB-直埋穿聚氯乙烯塑料波纹电线管敷设：KPCFPC：穿阻燃半硬聚氯乙烯管敷设F-地板及地坪下FC：暗敷设在地面内MT：穿电线管敷设MR：金属线槽敷设WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设SR：沿钢线槽敷设、沿钢索SCE-吊顶内敷设SC：穿焊接钢管敷设穿硬塑料管敷设：PC 塑料线槽敷设：PR电缆沟敷设：TC 用钢索敷设：M吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管M-钢索MR-金属线槽PC-PVC塑料硬管PR-塑料线槽FPC-阻燃塑料硬管CT-桥架CP-金属软管RC-镀锌钢管三，灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架HSM8-63C/3P ·DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关常用电缆的规格型号RVS：铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线RVV：铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，2*10是两根10平方的线RVVP屏蔽软线，3*10表示是3根10平方的RVS音响线（扩音线）广播、音响系统布线电缆2*1.5就是2根1.5的UTP为非屏蔽双绞线4*2*0.5为4对、每对2芯、导体直径0.5mmR－连接用软电缆（电线），软结构。

施工图纸中常见的符号解释及构件名称代码汇总整理l a：非抗震构件的钢筋锚固长度l a E：抗震构件的钢筋锚固长度b w：剪力墙的厚度b f：转角处的暗柱的厚度l n：梁的净跨度l l E：钢筋的搭接长度h c：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/m m2,应按360N/m m2计算；箍筋或拉筋沿竖向间距：一级不宜大于100m m，二级不宜大于150m m。

b f：剪力墙厚度。

b c：端柱端头的宽度。

b w：剪力墙厚度。

l c：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5b w和450m m三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300m m。

l n：梁跨度值。

l a e：纵向受拉钢筋抗震锚固长度。

l a：受拉钢筋最小锚固长度。

l l e：纵向受拉钢筋抗震(绑扎)搭接长度。

l l：纵向受拉钢筋非抗震绑扎搭接长度。

l n i：梁本跨的净跨值。

h a c：暗柱长度。

H n：所在楼层的柱净高。

h c：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

h w：抗震剪力墙墙肢的长度（也表示梁净高）。

h b：梁截面高度。

A c：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码：1、柱K Z-框架柱K Z Z-框支柱X Z-芯柱L Z-梁上柱Q Z-剪力墙上柱2、剪力墙（1）墙柱Y D Z-约束边缘端柱Y A Z-约束边缘暗柱Y Y Z-约束边缘翼墙柱Y J Z-约束边缘转角柱G D Z-构造边缘端柱G A Z-构造边缘暗柱G Y Z-构造边缘翼墙柱G J Z-构造边缘转角柱A Z-非边缘暗柱F B Z-扶壁柱（2）墙身Q-剪力墙（3）墙梁L L-连梁（无交叉暗撑、钢筋）L L（J C）连梁（有交叉暗撑）（03G）L L（J G）连梁（有交叉钢筋）（03G）L L（J C）连梁（对角暗撑配筋）L L（J X）连梁（交叉斜筋配筋）L L（D X）连梁（集中对角斜筋配筋）A L-暗梁B K L-边框梁（4）墙洞J D-矩形洞口Y D-圆形洞口3、梁K L-楼层框架梁W K L-屋面框架梁K Z L-框支梁L-非框架梁X L-悬挑梁J Z L-井字梁4、梁板式筏形基础J Z L-基础主梁J C L-基础次梁L P B-梁板筏基础平板5、平板式筏形基础Z X B-柱下板带K Z B-跨中板带B P B-平板筏基础平板6、筏形基础相关构造类型S Z D-上柱墩X Z D-下柱墩W Z J-外包式柱脚M Z J-埋入式柱脚J K-基坑H J D-后浇带7、楼板L B-楼面板W B-屋面板Y X B-延伸悬挑板X B-纯悬挑板8、板带Z S B-柱上板带K Z B-跨中板带9、楼板相关构造类型J Q D-纵筋加强带H J D-后浇带Z M x-柱帽S J B-局部升降板J Y-板加腋B D-板开洞F B-板翻边T Y-板挑檐C r s-角部加强筋C i s-悬挑阴角加强筋C e s-悬挑阳角放射筋R h-抗冲切箍筋R b-抗冲切弯起筋10、独立基础D J j-普通独立基础阶形D J p-普通独立基础坡形B J j-杯口独立基础阶形B J p-杯口独立基础坡形11、条形基础梁J L-基础梁J Q L-基础圈梁12、条形基础底板T J B p-条形基础底板坡形T J B j-条形基础底板阶形13、独立承台C T j-独立承台阶形C T p-独立承台坡形14、承台梁C T L-承台梁15、基础连梁J L L-基础连梁16、地下框架梁D K L-地下框架梁17、基础相关构造类型C J Q-窗井墙J L L-基础连系梁H J D-后浇带S Z D-上柱墩X Z D-下柱墩J K-基坑（沟）。

工程图纸都有图纸设计说明，各个字母代表什么意思都有：ACE：在能进入人的吊顶内敷设ACC：暗敷设在不能进入的顶棚内AB：沿或跨梁（屋架）敷设AC ：沿或跨柱敷设BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CLE：沿柱或跨柱敷设CE：沿天棚面或顶棚面敷设CLC：暗敷设在柱内CC：暗敷设在顶棚内CT ：电缆桥架敷设CP ：穿金属软管敷设DB-直埋穿聚氯乙烯塑料波纹电线管敷设：KPCFPC：穿阻燃半硬聚氯乙烯管敷设F-地板及地坪下FC：暗敷设在地面内MT：穿电线管敷设MR：金属线槽敷设WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设SR：沿钢线槽敷设、沿钢索SCE-吊顶内敷设SC：穿焊接钢管敷设穿硬塑料管敷设：PC 塑料线槽敷设：PR电缆沟敷设：TC 用钢索敷设：M吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管M-钢索MR-金属线槽PC-PVC塑料硬管PR-塑料线槽FPC-阻燃塑料硬管CT-桥架CP-金属软管RC-镀锌钢管三，灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架HSM8-63C/3P ·DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关常用电缆的规格型号RVS：铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线RVV：铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，2*10是两根10平方的线RVVP屏蔽软线，3*10表示是3根10平方的RVS音响线（扩音线）广播、音响系统布线电缆2*1.5就是2根1.5的UTP为非屏蔽双绞线4*2*0.5为4对、每对2芯、导体直径0.5mmR－连接用软电缆（电线），软结构。

工程施工标记符号大全1. 施工单位标识符号：用于标识参与施工的具体单位，常见的标识符号有施工单位名称的缩写或标志，例如“ABC”、“BCD”等。

这些标识符号通常出现在施工图纸上或施工现场的标识牌上，以便施工人员和监理人员进行识别和监控。

2. 施工人员标识符号：用于标识参与施工的具体人员，常见的标识符号有人员姓名的缩写或编号，例如“A1”、“B2”等。

这些标识符号通常出现在施工人员的安全帽、工作服或施工现场的标示牌上，以便施工人员之间的相互沟通和协作。

3. 施工进度标识符号：用于标识工程施工的进度情况，常见的标识符号有进度百分比、进度时间、文字描述等。

这些标识符号通常出现在施工进度计划表、施工现场的进度展示牌上，以便施工人员和监理人员了解工程的进度情况。

4. 施工质量标识符号：用于标识工程施工的质量情况，常见的标识符号有合格标识、不合格标识、疑似质量问题标识等。

这些标识符号通常出现在施工检验报告、质量验收记录表或施工现场的质量展示牌上，以便施工人员和监理人员了解工程的质量情况。

5. 施工安全标识符号：用于标识工程施工的安全情况，常见的标识符号有安全标志、危险标志、安全警示标志等。

这些标识符号通常出现在施工现场的安全警示牌、安全通告、安全手册上，以便施工人员和监理人员注意施工安全问题。

6. 施工材料标识符号：用于标识施工现场的各类材料，常见的标识符号有材料名称、规格、产地、批次等信息。

这些标识符号通常出现在材料包装上、仓库货架上或施工现场的材料标识牌上，以便施工人员进行材料核对和管理。

7. 施工设备标识符号：用于标识施工现场的各类设备，常见的标识符号有设备名称、型号、制造厂家、使用年限等信息。

这些标识符号通常出现在设备操作手册、设备监测台账或施工现场的设备标识牌上，以便施工人员进行设备操作和维护。

8. 施工通道标识符号：用于标识施工现场的各类通道，常见的标识符号有通道名称、通道宽度、通道长度等信息。
