控制网布设原则

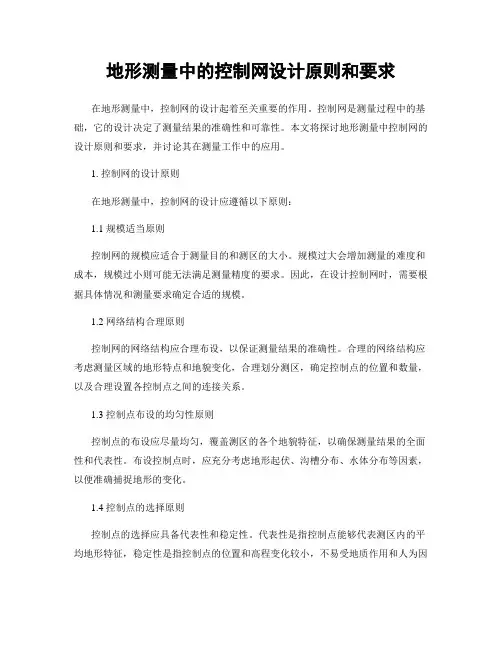

地形测量中的控制网设计原则和要求在地形测量中，控制网的设计起着至关重要的作用。

控制网是测量过程中的基础，它的设计决定了测量结果的准确性和可靠性。

本文将探讨地形测量中控制网的设计原则和要求，并讨论其在测量工作中的应用。

1. 控制网的设计原则在地形测量中，控制网的设计应遵循以下原则：1.1 规模适当原则控制网的规模应适合于测量目的和测区的大小。

规模过大会增加测量的难度和成本，规模过小则可能无法满足测量精度的要求。

因此，在设计控制网时，需要根据具体情况和测量要求确定合适的规模。

1.2 网络结构合理原则控制网的网络结构应合理布设，以保证测量结果的准确性。

合理的网络结构应考虑测量区域的地形特点和地貌变化，合理划分测区，确定控制点的位置和数量，以及合理设置各控制点之间的连接关系。

1.3 控制点布设的均匀性原则控制点的布设应尽量均匀，覆盖测区的各个地貌特征，以确保测量结果的全面性和代表性。

布设控制点时，应充分考虑地形起伏、沟槽分布、水体分布等因素，以便准确捕捉地形的变化。

1.4 控制点的选择原则控制点的选择应具备代表性和稳定性。

代表性是指控制点能够代表测区内的平均地形特征，稳定性是指控制点的位置和高程变化较小，不易受地质作用和人为因素的影响。

选择代表性和稳定性较好的控制点，可以提高测量结果的准确性和可靠性。

2. 控制网的设计要求除了设计原则，控制网的设计还需要满足以下要求：2.1 网格密度要求控制网的网格密度应根据测量要求和所选用的测量方法来确定。

为了获得较高的测量精度，密集的控制网通常能够提供更准确的测量结果。

然而，过高的网格密度也会增加测量的时间和成本，因此需要在测量目的和经济效益之间进行权衡。

2.2 互联设计要求控制网中各控制点之间应具有良好的连通性，以确保测量数据的传递和共享。

互联设计旨在实现各控制点之间的数据交流和相互校验，以提高测量结果的准确性。

2.3 异地观测要求在控制网的设计中，应充分考虑地区之间的地形差异和测量需求。

工程测量方案轴线控制网的布设原则及精度
工程测量方案中，轴线控制网的布设是为了确定工程项目的几何形状和位置，是工程测量的基础。

轴线控制网布设的原则及精度要求：
1. 布设原则：
a. 保证控制点的布设密度适当，以满足工程建设的需要，一般控制点应按照每公顷不少于4个的密度布设。

b. 控制网应覆盖整个工程范围，并与工程的重要控制点相连。

c. 控制点应避开障碍物，尽量选择稳定的地质条件和易于观测的地物。

d. 控制点应均匀分布在整个工程区域，避免出现密集或稀疏布设情况。

e. 应合理使用控制点，以减少测量工作量同时保证精度要求。

2. 精度要求：
a. 控制点的定位精度一般应在5mm以内。

b. 控制点的高程精度一般应在10mm以内。

c. 控制网内的相邻控制点之间的距离误差一般应控制在1:5000以内。

需要注意的是，以上精度要求仅为参考，具体要根据工程项目的实际情况和测量要求来确定。

在实际操作中，建议根据工程的复杂程度、影响范围等因素进行具体的布设计划，并严格遵守相关技术规范和标准。

建筑工程施工控制网的布设随着科技的不断发展和应用，建筑工程施工控制网已成为现代建筑工地不可或缺的一部分。

施工控制网的布设对于建筑项目的顺利进行起着至关重要的作用。

本文将探讨建筑工程施工控制网的布设及其影响。

一、施工控制网的定义和作用施工控制网是指为了保证建筑施工过程中精确测量和控制建筑结构的姿态和形状而布设的网络。

它通过在工地上建立具有一定精度的控制点，并通过设置的水平线和竖直线来引导施工者进行定位和测量。

施工控制网的布设在建筑结构的垂直和水平方向上提供了准确的定位和控制，从而确保了施工过程的顺利进行。

施工控制网的作用主要有以下几点：1. 提供定位和测量基准：施工控制网通过设置控制点和参考线，为建筑施工提供准确的定位和测量基准，确保建筑结构的准确度和稳定性。

2. 引导施工过程：施工控制网可以作为施工过程中的参考线和标志物，指导施工者进行施工，保持施工的准确性和一致性。

3. 控制施工误差：施工控制网的布设可以帮助施工者发现和纠正施工中的误差，防止错误的进一步扩散，并保证施工的质量和安全性。

二、施工控制网的布设原则施工控制网的布设应遵循以下原则：1. 准确性：施工控制网的布设必须准确无误，控制点的位置和高程应符合设计要求，并通过精密测量工具进行检验和验证。

2. 稳定性：施工控制网的布设要保证其稳定性和持久性，布设的控制点应该具有足够的抗变形和抗位移能力，以确保长期使用期间的准确性和可靠性。

3. 可见性：施工控制网的布设要考虑可见性，控制点和参考线应放置在能够被施工人员清晰看到的位置，以便于指导施工和测量。

测量控制方案一、控制网的布设⑴制网的布设原则和布设方案Ａ平面控制网的布设，遵循下列原则：首级控制网的布设，因地适宜，且适当考虑发展，与国家坐标系统联测时，同时考虑联测方案。

首级控制网的等级，应根据工程规模、控制网的用途和精度要求合理确定。

Ｂ平面控制网的建立，可采用卫星定位测量、导线测量、三角形网测量等方法。

平面控制网精度等级的划分，卫星定位测量控制网依次为二、三、四等和一、二级，导线及导线网依次为三、四等和一、二、三级，三角形网依次为二、三、四等和一、二级。

平面控制网的坐标系统，应在满足测区内投影长度变形不大于２.５ｃｍ／ｋｍ的要求下，做下列选择：小测区或有特殊精度要求的控制网，可采用独立坐标系统在已有平面控制网的地区，可沿用原有的坐标系统C平控制网形式：根据桥梁跨越宽度、地形条件，可布设如下形式：选择控制点要求：尽可能使桥轴线作为三角网的一个边，提高桥轴线精度。

或将桥轴线的两个端点纳入网内，间接求算桥轴线长度。

交会角不致太大或太小（图形刚强），地质条件稳定，视野开阔， 便于交会墩位。

控制点要埋设标石，刻有“十”字的金属中心标志。

当兼作高程控制点使用时，中心顶部应为半球状。

控制网基线精度：高于桥轴线精度2～3倍根据已知条件以及经济因素，采用导线布置控制网，等级为四级。

精密导线的布置形状平面控制测量中精度导线的布置形状一般为：直伸形，曲折形， 闭合环形和主副导线环形等。

三角大地四边双大地四边三角⑵控制网布设应考虑的因素布设控制网时，可利用桥址地形图，拟定布网方案，并仔细研究桥梁设计图及施工组织设计图及施工组织计划的基础上，结合当地情况进行踏勘选点。

点位布设满足以下要求：①图形应简单②控制网的边长一般在0.5～1.5倍河宽的范围内变动。

③使桥轴线与控制网紧密联系。

④所有控制点不应位于淹没地区和土壤松软地区，尽量避开施工区、堆料区及受交通干扰区。

便于观测和保存二、现场测量控制现场放线时候要注意复测，放完线通过拉距离及换人测量等避免出错，而且还要通过下面所述的控制现场测量成果精度。

咱们平时说的控制网主要有首级网和加密网，首级网就是设计院做的控制网，一般设计院提供的控制点并不能满足施工放样的要求，这就要求我们根据设计院提供的控制网来加密，以满足施工放样的要求。

这样就存在一个加密网了，加密网的成果是有施工单位自己选点，埋点，以及测量，报监理单位复核、批准方能使用。

控制网又分为平面网和高程网，设计院要先提供一部分控制点给施工单位，设计交桩点有CP0，CPI,CPII,JY点，还有SM水准点，其中CP0，CPI,CPII是坐标点，JY点和SM点是高程点，是高程基准。

当然为使用方便CP0，CPI,CPII也可以带高程，作为高程点使用，这些设计单位提供的点位和成果就是咱们后续施工的加密网测设的依据。

加密网是又咱们自己施测，所以咱们主要就是要做好加密网：1、选点：点位选择要沿线路两侧布设，点位置不能离线路太远也不能离线路太近，太远了施工放样时不方便，太近了，在施工过程当中容易被破坏。

平面和高程网要在施工范围外50-100米为宜。

当然，客专上要求做沉降观测，我们根据实际情况沉降观测的基准网也就是高程都是沿线路红线附近埋设。

特别是路基段，高差太大，沿着红线附近埋设为了方便沉降观测时不用转站太多，在300米左右一个点，桥上和隧道里面可能更长一点。

平面网要看有什么仪器测量，使用GPS测，还是直接用全站仪测。

用GPS测量时要保证相邻的一对点能通视，还有视野要开阔，周围不能有遮挡，附近不能有大面积水域。

用全站仪测量时要保证前后两个点都要通视的原则。

相邻两个点位之间要保证300米左右为宜，不能太近也不能太远。

2、埋点：埋点要根据当地实际情况考虑埋设深度，像咱们这边冻土层较深，埋的点位深度要达到1米8，方能保证冬天施工时控制点的稳定。

3、测设：高程用电子水准仪测量，测量数据仪器自动记录，每一测站自动提示超限与否，最后要注意往返程不超限方可。

平面用GPS 测量比较简单，但要注意，测量过程当中不能随意开关机。

工程施工如何布置控制网一、控制网的作用控制网是指利用地面上的标志物或设备，在经过三角测量、水准测量和方位观测等测量方法后，建立的一种用于确定工程测量基准和定位的网络。

控制网的建立对于工程测量具有非常重要的意义，它不仅可以保证工程测量的准确性和精度，还可以为后续的施工提供可靠的基准和定位。

控制网主要的作用有以下几点：1. 提供基准和定位：控制网可以提供工程施工所需的基准和定位，为后续的施工提供准确的参考标准。

2. 确定测量范围：控制网可以帮助工程测量人员确定测量的范围和范围，保证施工过程中各个部位的相对位置和尺寸的准确性。

3. 保证测量准确性：控制网可以帮助工程测量人员保证测量的准确性和精度，确保施工过程中各种工程参数的准确性。

4. 提高施工效率：有了可靠的控制网，施工人员在施工过程中就可以更加便捷的进行定位和测量，提高施工效率。

5. 为后续工程提供参考：控制网的建立可以为后续的工程提供参考，对于后续的工程施工和测量也具有非常重要的作用。

二、控制网的布置原则1. 控制网的密度要求：控制网的密度是指在单位面积范围内设置的控制点的数量。

在工程测量中，控制网的密度必须根据实际的测量需要和工程的情况来确定。

一般情况下，对于较大的工程项目，为了保证测量的准确性和精度，控制网的密度要求会相对较高。

而对于较小的工程项目，控制网的密度要求则可以适当降低。

2. 控制网的布局和分布原则：为了更好的满足测量的需要，控制网的布局和分布要根据工程的实际情况来确定。

一般情况下，控制网的布局和分布要满足以下几个原则：（1）覆盖全面：控制网的布局和分布要能够覆盖到工程的所有测量范围，确保能够满足测量的需要。

（2）布点均匀：控制网的布点要尽可能的均匀，使得测量点的密度在工程范围内相对均匀，以便于后续的测量和定位。

（3）确定关键控制点：在控制网的布局过程中，要特别确定一些关键的控制点，这些控制点可以是工程的一些重要节点或者是地形的一些显著特征，以确保将来的工程施工和测量能够准确。

测量控制方案一、控制网的布设⑴制网的布设原则和布设方案Ａ平面控制网的布设，遵循下列原则：首级控制网的布设，因地适宜，且适当考虑发展，与国家坐标系统联测时，同时考虑联测方案。

首级控制网的等级，应根据工程规模、控制网的用途和精度要求合理确定。

Ｂ平面控制网的建立，可采用卫星定位测量、导线测量、三角形网测量等方法。

平面控制网精度等级的划分，卫星定位测量控制网依次为二、三、四等和一、二级，导线及导线网依次为三、四等和一、二、三级，三角形网依次为二、三、四等和一、二级。

平面控制网的坐标系统，应在满足测区内投影长度变形不大于２.５ｃｍ／ｋｍ的要求下，做下列选择：小测区或有特殊精度要求的控制网，可采用独立坐标系统在已有平面控制网的地区，可沿用原有的坐标系统C平控制网形式：根据桥梁跨越宽度、地形条件，可布设如下形式：选择控制点要求：尽可能使桥轴线作为三角网的一个边，提高桥轴线精度。

或将桥轴线的两个端点纳入网内，间接求算桥轴线长度。

交会角不致太大或太小（图形刚强），地质条件稳定，视野开阔， 便于交会墩位。

控制点要埋设标石，刻有“十”字的金属中心标志。

当兼作高程控制点使用时，中心顶部应为半球状。

控制网基线精度：高于桥轴线精度2～3倍根据已知条件以及经济因素，采用导线布置控制网，等级为四级。

精密导线的布置形状平面控制测量中精度导线的布置形状一般为：直伸形，曲折形， 闭合环形和主副导线环形等。

三角大地四边双大地四边三角⑵控制网布设应考虑的因素布设控制网时，可利用桥址地形图，拟定布网方案，并仔细研究桥梁设计图及施工组织设计图及施工组织计划的基础上，结合当地情况进行踏勘选点。

点位布设满足以下要求：①图形应简单②控制网的边长一般在0.5～1.5倍河宽的范围内变动。

③使桥轴线与控制网紧密联系。

④所有控制点不应位于淹没地区和土壤松软地区，尽量避开施工区、堆料区及受交通干扰区。

便于观测和保存二、现场测量控制现场放线时候要注意复测，放完线通过拉距离及换人测量等避免出错，而且还要通过下面所述的控制现场测量成果精度。

工程控制网的布设方案一、引言工程控制网是指为了建筑施工、地表变形监测、地质灾害监测等工程项目而布设的一种精密级的测量控制网络。

它是采用一定数量、布设规律、具有一定精度和控制功能的控制点构成的平面或立体的空间网；广泛应用于大型工程建设项目中的位置、方位、高程、形变等测量，具有工作精度高、工作量大和覆盖面积广等特点。

工程控制网的布设方案直接影响到后续工程测绘工作的精度和效果。

因此，合理的布设方案是保证工程测绘质量的一个重要保障。

本文将就工程控制网的布设方案进行详细论述。

二、工程控制网的布设原则1. 经济原则：布设控制网应力求在实现工作任务的前提下，尽可能减少勘探工作量。

2. 可靠原则：控制网应予以通盘考虑，尤其是应该重点布设在各种影响因素较大地方，如易发地震、易滑、易沉、易涌、易积压、易掏挖、易决口等地段。

3. 合理原则：在布设控制网时，必须因地制宜，确保控制网的布设与实际工程的要求相适应。

4. 传递性原则：控制网点应布设得尽可能密集与均匀，以满足控制传递的需要，减小传递误差。

5. 临时性原则：在需要连续和及时传递的大型或幅员较广的工作中，还应设置临时性控制网。

三、工程控制网的布设工作1. 掌握工程控制网点的分布地理位置以及海拔高程。

2. 根据工程的实际情况和需要制定工程控制网布设的具体指标。

3. 选择合适的控制点分布方式，如六边形布设、三角形布设、环形布设等。

4. 根据地形地貌、地质条件、工作特点和计划任务，合理确定控制网的密度和布设范围。

5. 利用高精度的技术手段进行控制网点的基准建立和测量，保证控制点的精度和稳定性。

6. 建立工程控制网工作台账，记录控制点的情况，包括建立时间、观测资料、计算结果等。

四、工程控制网的布设方案1. 控制网点的选择在工程控制网的布设中，首先要选择合适的控制网点。

选择控制网点时，应该考虑到以下因素：地理位置、地质条件、地形地貌、工程设施、实际监测需求等。

控制网点的分布应该尽可能均匀、密集，以满足控制传递的需要，并减小传递误差。

测绘技术中的控制网布设原则与方法引言：测绘技术是现代社会中不可或缺的一项基础工作，它能够提供准确和可靠的地理空间信息，为人们的生活和生产提供支持。

而控制网作为测绘技术的基础，其布设的原则和方法在保证测绘数据准确性方面起着重要的作用。

本文将探讨测绘技术中控制网布设的原则与方法，以期为相关领域的研究者和实践者提供参考和指导。

一、控制网布设的原则1.1 布设密度原则控制网的布设密度是影响测绘精度的重要因素之一。

布设密度过低会导致测量误差较大，无法满足精度要求，而布设密度过高则会费时费力，增加成本。

因此，根据具体的测绘任务和要求，合理确定布设密度是保证控制网精度的关键。

一般而言，控制网在平坦地区的布设密度应控制在每平方千米十个左右，而在复杂地形和多层地形区域，布设密度宜适当增加。

1.2 布设方式原则控制网的布设方式包括三角形、菱形、矩形等，根据具体情况选择合适的布设方式可以提高布设效果。

三角形布设方式适用于较复杂地形，可以减少测量的观测角度，提高布设效率。

菱形和矩形布设方式适用于较平坦地区，可以减少网络闭合差。

1.3 控制网形状原则控制网的形状对测绘精度具有一定的影响。

在实际应用中，圆形控制网具有均等的布设密度和均匀的控制网质量分布，适用于大范围的测绘任务。

而近似矩形形状的控制网在布设过程中可以更方便地划分为若干相等的子块，便于管理和布设。

二、控制网布设的方法2.1 GPS技术在控制网布设中的应用全球定位系统（GPS）技术是测绘领域的重要发展，它通过卫星定位和导航系统，可以提供准确的经纬度和高程信息。

在控制网布设中，可以利用GPS技术获取控制点的坐标信息，并通过差分GPS技术对控制点进行精确测量，提高布设的精度和效率。

2.2 基于无人机的控制网布设随着无人机技术的快速发展，基于无人机的控制网布设越来越受到研究者和实践者的关注。

通过无人机搭载的高精度摄影测量设备，可以对大范围地区进行密集的控制点测量，获取控制点的坐标信息。

测绘技术中的控制网设计与布设1.引言测绘技术是人类认识和改造地球的重要工具之一。

在实际的测绘工作中，为了保证测绘结果的精度和可靠性，控制网的设计与布设是不可或缺的环节。

本文将介绍控制网在测绘技术中的重要性以及相应的设计与布设方法。

2.控制网的意义控制网是测绘工作中确定测量点位位置和坐标的基础，它起着“控制计量”的作用。

在测绘工程中，控制网的精度直接影响着整个工程的精度。

一个好的控制网可以保证测绘结果的准确性和一致性，进而为其他测量任务提供可靠的基准。

3.控制网设计的原则3.1.稳定性原则控制网在设计时应考虑到在长时间内始终保持稳定性。

这意味着控制网的布设应充分考虑到地震、土壤沉降、大气湍流等因素的影响，并在设计中采取相应的措施来确保测量点位的稳定性。

3.2.均匀分布原则控制网的点位应在被测地区均匀分布，以覆盖整个区域，并确保测量误差能最小化。

在点位的选择上，应结合地形地貌和工程要求，合理确定点位的数量和布设方式。

3.3.相互独立原则控制网中的点位应相互独立，每个点位都应包含自己的独立信息，而不受其他点位的影响。

这样可以减小误差的传递和积累，提高整个控制网的测量精度。

4.控制网布设的方法4.1.基线测量法基线测量法是常用的控制网布设方法之一。

通过测量一系列已知距离的基线，可以确定出控制网各个点位的坐标。

在实际操作中，需要选择合适的基准线和检测设备，配合精确的测量技术。

4.2.平差法平差法是控制网布设的另一种常用方法。

通过在已知点位的基础上，采用平差模型和算法，推算出其他待测点位的坐标。

这种方法可以通过最小二乘法对已知点位进行拟合，以求得最佳拟合结果。

5.控制网的误差处理在实际的控制网测量中，由于各种因素的干扰，会产生一定的测量误差。

为了保证控制网的精度，需要对误差进行处理和校正。

常见的误差处理方法包括数据剔除、粗差检验、平差处理等。

通过这些方法，可以降低误差对控制网的影响，提高测绘结果的可靠性。

6.案例分析以某城市地理信息系统建设项目为例，对控制网设计与布设进行案例分析。

地形测量中的控制网设计原则和要求地形测量是地理信息科学领域的一项重要技术，它通过测量地表的高程、坐标等属性来获取地形数据，用于地图制作、工程规划等领域。

而在地形测量过程中，控制网的设计和布设是至关重要的，它直接影响到地形测量结果的准确性和可靠性。

控制网是指在地形测量中采用的一种网状布设的地面标志物，用于确定和控制测量点的位置和高程。

控制网的设计原则主要包括准确性、稳定性、合理性和经济性等几个方面。

首先，准确性是控制网设计的首要原则。

控制网的设计要尽可能准确地反映实际地形形态，以确保测量结果的准确性。

在控制网的布设过程中，应充分考虑地形特点和测量需求，采用科学严谨的测量方法和仪器设备，保证测量点的位置和高程的准确和可靠。

其次，稳定性是控制网设计的重要原则。

地形测量是一个长期的数据采集和更新过程，因此控制网的稳定性非常重要。

控制网的设置应考虑控制点的稳定性和耐久性，选择适合的地面标志物和材料，并采取相应的保护措施，以确保控制点不会因为自然因素或其他人为原因导致移位或损坏，从而影响测量结果的连续性和一致性。

此外，合理性是控制网设计的基本原则。

控制网的设置应考虑测量任务的特点和要求，根据不同的测量目标和精度要求，合理确定控制点的数量和布设密度。

在大范围地形测量中，应根据地形地貌的复杂程度和测量精度的要求，合理地选择控制点的分布和密度，以实现测量结果的全面和可比性。

最后，经济性是控制网设计的必要原则。

在控制网设计中，应尽量考虑经济的布设方式和设备选择。

合理利用已有的地理信息数据和测绘成果，避免重复测量和布设，以节约资源和成本。

同时，应根据测量任务的重要性和紧急程度，合理安排控制网的建设和更新计划，以提高测量工作的效率和经济效益。

综上所述，地形测量中的控制网设计原则和要求涉及准确性、稳定性、合理性和经济性等方面。

在实际工作中，应根据具体的测量任务和要求，结合科学的测量方法和技术手段，合理设计和布设控制网，以保障地形测量结果的精确性和可靠性，为地理信息科学的发展和应用提供有力支撑。
