DC-DC升降压电路的几种解决方案（成都信息工程学院科技创新实验室）WOODSTOCK前一段时间，本着学习的态度参加了TI杯校赛，做了其中的一个直流升降压的题，作品没做的很好，但是在准备期间，我对各种可行电路都做了尝试，一些心得拿出来与大家分享，也望各路大侠对不妥之处不吝赐教。
我们在实际应用中，经常会出现系统中各个模块供电不统一，或者供电电源的电压时变化的（比如汽车中的电池电压受温度影响而变化），在只有一个电源提供供电的时候，同时可以升压或降压的电路就变得非常有用。
下面，来看一下我想到的几种升降压问题的解决方案。
非隔离式开关电源的基本电路一般有三种：Buck降压电路、Boost升压电路、Buck-boost极性反转升降压电路。
要实现同时升降压功能，首先想到的肯定是Buck-Boost极性反转电电路。
图表1 极性反转电路原理示意这种拓扑结构的电路能够输出与输入相反的、可以比输入电压更高或者更低的电压，并且整体的效率也很高。
但缺点也很明显：一就是极性相反，当输入电压是正压且要求输出也是正的时候，我们还要对输出电压进行反向，这就是一件很麻烦的事；但是，有时我们需要的就是负压的时候，这个缺点又会有一种很大的用处。
缺点二就是，这种拓扑结构电路的电流脉动值很大，输出滤波不好处理。
在实际制作中，我选择了用TI的Buck型降压芯片TPS5430来做开关管以及驱动的部分，更方便控制，简化了电路。
还有一个缺点是，这种电路不方便数控，而且没法直接用AD采输出电压。
下面这个是我做的一个控制TPS5430反馈的电路。
常见的来解决这个问题的还有另外一种电路，就是把boost电路和buck电路结合起来。
但是怎样结合？方法有很多种。
第一种，直接拼接。
比如输入电压时5-12V,输出电压要10V,那么我们就可以使用升压电路将输入电压统一升到13V，然后再使用电压可调节的降压电路来提供输出电压。
在做这个方案时，我升压用了TI的TPS61175输入范围是3-18V，输出范围是3-65V，最大输出电流时3A。

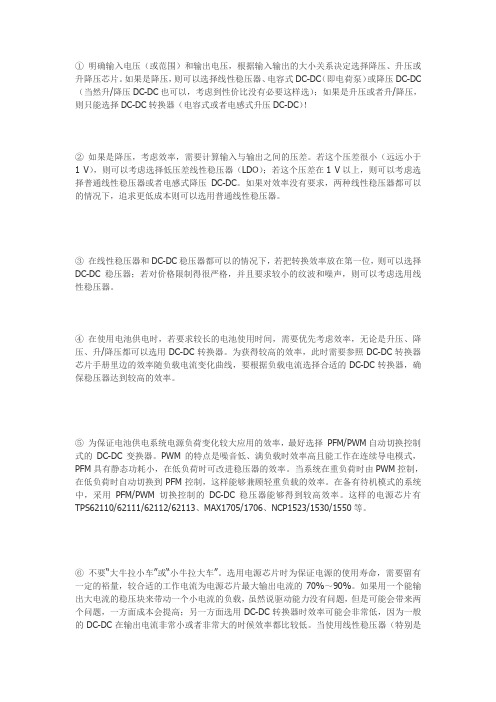

①明确输入电压（或范围）和输出电压，根据输入输出的大小关系决定选择降压、升压或升降压芯片。
如果是降压，则可以选择线性稳压器、电容式DC-DC（即电荷泵）或降压DC-DC （当然升/降压DC-DC也可以，考虑到性价比没有必要这样选）；如果是升压或者升/降压，则只能选择DC-DC转换器（电容式或者电感式升压DC-DC）！②如果是降压，考虑效率，需要计算输入与输出之间的压差。
若这个压差很小（远远小于1 V），则可以考虑选择低压差线性稳压器（LDO）；若这个压差在1 V以上，则可以考虑选择普通线性稳压器或者电感式降压DC-DC。
如果对效率没有要求，两种线性稳压器都可以的情况下，追求更低成本则可以选用普通线性稳压器。
③在线性稳压器和DC-DC稳压器都可以的情况下，若把转换效率放在第一位，则可以选择DC-DC稳压器；若对价格限制得很严格，并且要求较小的纹波和噪声，则可以考虑选用线性稳压器。
④在使用电池供电时，若要求较长的电池使用时间，需要优先考虑效率，无论是升压、降压、升/降压都可以选用DC-DC转换器。
为获得较高的效率，此时需要参照DC-DC转换器芯片手册里边的效率随负载电流变化曲线，要根据负载电流选择合适的DC-DC转换器，确保稳压器达到较高的效率。
⑤为保证电池供电系统电源负荷变化较大应用的效率，最好选择PFM/PWM自动切换控制式的DC-DC变换器。
PWM的特点是噪音低、满负载时效率高且能工作在连续导电模式，PFM具有静态功耗小，在低负荷时可改进稳压器的效率。
当系统在重负荷时由PWM控制，在低负荷时自动切换到PFM控制，这样能够兼顾轻重负载的效率。
在备有待机模式的系统中，采用PFM/PWM切换控制的DC-DC稳压器能够得到较高效率。
这样的电源芯片有TPS62110/62111/62112/62113、MAX1705/1706、NCP1523/1530/1550等。
⑥不要“大牛拉小车”或“小牛拉大车”。
