ZY-2.55-槽式集热器安装手册

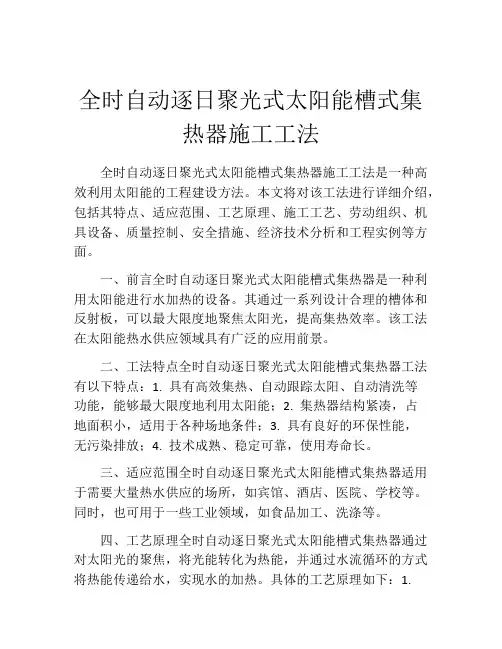

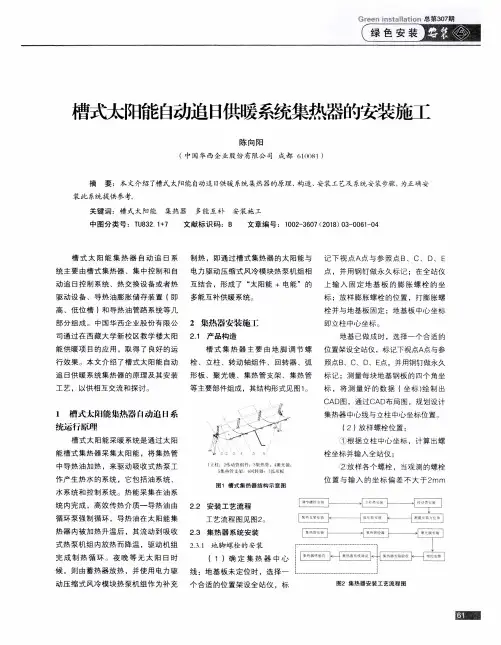

全时自动逐日聚光式太阳能槽式集热器施工工法全时自动逐日聚光式太阳能槽式集热器施工工法是一种高效利用太阳能的工程建设方法。

本文将对该工法进行详细介绍，包括其特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面。

一、前言全时自动逐日聚光式太阳能槽式集热器是一种利用太阳能进行水加热的设备。

其通过一系列设计合理的槽体和反射板，可以最大限度地聚焦太阳光，提高集热效率。

该工法在太阳能热水供应领域具有广泛的应用前景。

二、工法特点全时自动逐日聚光式太阳能槽式集热器工法有以下特点：1. 具有高效集热、自动跟踪太阳、自动清洗等功能，能够最大限度地利用太阳能；2. 集热器结构紧凑，占地面积小，适用于各种场地条件；3. 具有良好的环保性能，无污染排放；4. 技术成熟、稳定可靠，使用寿命长。

三、适应范围全时自动逐日聚光式太阳能槽式集热器适用于需要大量热水供应的场所，如宾馆、酒店、医院、学校等。

同时，也可用于一些工业领域，如食品加工、洗涤等。

四、工艺原理全时自动逐日聚光式太阳能槽式集热器通过对太阳光的聚焦，将光能转化为热能，并通过水流循环的方式将热能传递给水，实现水的加热。

具体的工艺原理如下：1.太阳光经过反射板的反射，聚焦到集热槽体中；2. 集热槽体内的工质（一般为水）受热后温度升高；3. 温度升高的工质通过管道传递至用户需要的位置；4. 工质通过热交换将热量传递给用户所需的介质（一般为水）。

五、施工工艺全时自动逐日聚光式太阳能槽式集热器的施工工艺包括以下几个阶段：1. 建立基础：根据设计要求，在施工场地上进行基础的打地和加固。

2. 安装集热槽体：根据施工图纸，在基础上进行集热槽体的安装，保证其平整度和固定性。

3. 安装反射板：根据设计要求，在集热槽体两侧安装反射板，确保能够反射最大限度的太阳光。

4. 安装管道系统：根据设计要求，在集热槽体内安装合适的管道系统，保证热能的传输。

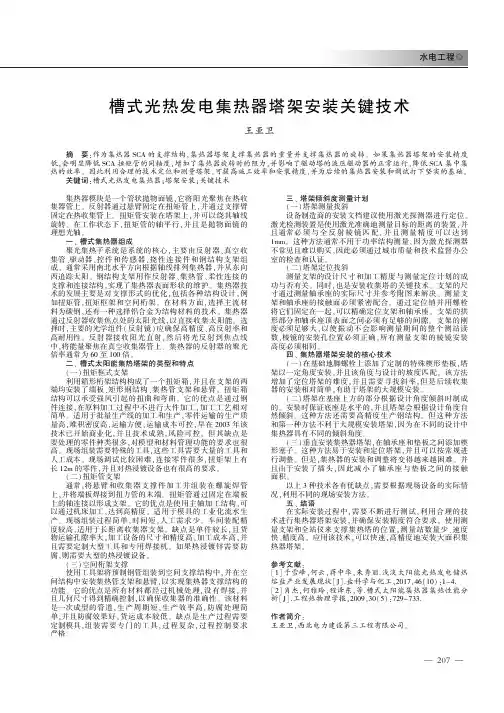

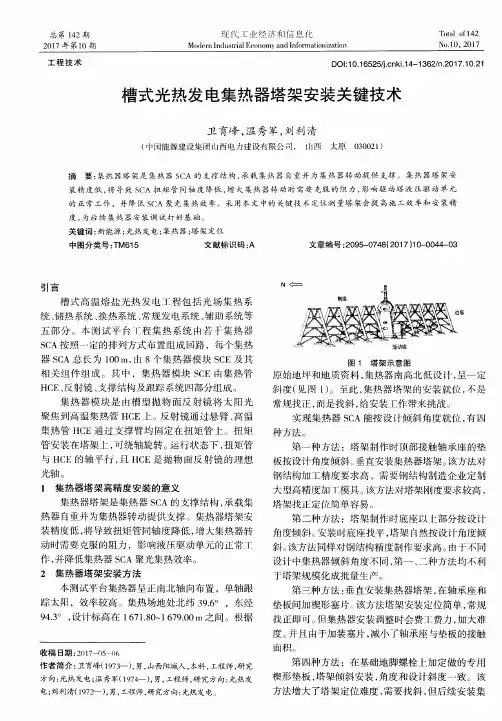

水电工程Һ㊀槽式光热发电集热器塔架安装关键技术王亚卫摘㊀要:作为集热器ＳＣＡ的支撑结构ꎬ集热器塔架支撑集热器的重量并支撑集热器的旋转ꎮ如果集热器塔架的安装精度低ꎬ会明显降低ＳＣＡ扭矩管的同轴度ꎬ增加了集热器旋转时的阻力ꎬ并影响了驱动塔的液压驱动器的正常运行ꎬ降低ＳＣＡ集中集热的效率ꎮ因此利用合理的技术定位和测量塔架ꎬ可提高施工效率和安装精度ꎬ并为后续的集热器安装和调试打下坚实的基础ꎮ关键词:槽式光热发电集热器ꎻ塔架安装ꎻ关键技术㊀㊀集热器模块是一个管状抛物面镜ꎬ它将阳光聚焦在热收集器管上ꎮ反射器通过悬臂固定在扭矩管上ꎬ并通过支撑臂固定在热收集管上ꎮ扭矩管安装在塔架上ꎬ并可以绕其轴线旋转ꎮ在工作状态下ꎬ扭矩管的轴平行ꎬ并且是抛物面镜的理想光轴ꎮ一㊁槽式集热器组成聚光集热子系统是系统的核心ꎬ主要由反射器㊁真空收集管㊁驱动器㊁控件和传感器㊁挠性连接件和钢结构支架组成ꎮ通常采用南北水平方向根据轴线排列集热器ꎬ并从东向西追踪太阳ꎮ钢结构支架用作反射器㊁集热管㊁柔性连接的支撑和连接结构ꎬ实现了集热器表面形状的维护ꎮ集热器技术的发展主要是对支撑形式的优化ꎬ包括各种结构设计ꎬ例如扭矩管ꎬ扭矩框架和空间桁架ꎮ在材料方面ꎬ选择主流材料为碳钢ꎬ还有一种选择铝合金为结构材料的技术ꎮ集热器通过反射器收集焦点处的太阳光线ꎬ以直接收集太阳能ꎮ选择时ꎬ主要的光学组件(反射镜)应确保高精度㊁高反射率和高耐用性ꎮ反射器接收阳光直射ꎬ然后将光反射到焦点线中ꎬ将能量聚焦在真空收集器管上ꎮ集热器的反射器的聚光倍率通常为６０至１００倍ꎮ二㊁槽式太阳能集热塔架的类型和特点(一)扭矩框式支架利用箱形桁架结构构成了一个扭矩箱ꎬ并且在支架的两端均安装了端板㊁矩形钢结构㊁集热管支架和悬臂ꎮ扭矩箱结构可以承受强风引起的扭曲和弯曲ꎮ它的优点是通过钢件连接ꎬ在原料加工过程中不进行大件加工ꎬ加工工艺相对简单ꎮ适用于批量生产线的加工和生产ꎬ零件运输的生产质量高ꎬ堆积密度高ꎬ运输方便ꎬ运输成本可控ꎬ早在２００３年该技术已开始商业化ꎬ并且技术成熟ꎬ风险可控ꎮ但其缺点是要处理的零件种类很多ꎬ对模型和材料管理功能的要求也很高ꎮ现场组装需要特殊的工具ꎬ这些工具需要大量的工具和人工成本ꎮ现场调试比较困难ꎬ连接零件很多ꎬ扭矩架上有长１２ｍ的零件ꎬ并且对热浸镀设备也有很高的要求ꎮ(二)扭矩管支架通常ꎬ将悬臂和收集器支撑件加工并组装在螺旋焊管上ꎬ并将端板焊接到扭力管的末端ꎮ扭矩管通过固定在端板上的轴连接以形成支架ꎮ它的优点是使用主轴加工结构ꎬ可以通过机床加工ꎬ达到高精度ꎮ适用于模具的工业化流水生产ꎮ现场组装过程简单ꎬ时间短ꎬ人工需求少ꎮ车间装配精度较高ꎬ适用于长距离收集器支架ꎮ缺点是单件较长ꎬ且货物运输孔隙率大ꎬ加工设备的尺寸和精度高ꎬ加工成本高ꎬ并且需要定制大型工具和专用焊接机ꎮ如果热浸镀锌需要防腐ꎬ则需要大型的热浸镀设备ꎮ(三)空间桁架支撑使用工具架将预制钢管组装到空间支撑结构中ꎬ并在空间结构中安装集热管支架和悬臂ꎬ以实现集热器支撑结构的功能ꎮ它的优点是所有材料都经过机械处理ꎬ没有焊接ꎬ并且几何尺寸得到精确控制ꎬ以确保收集器的准确性ꎮ该材料是一次成型的管道ꎬ生产周期短ꎬ生产效率高ꎬ防腐处理简单ꎬ并且防腐效果好ꎬ货运成本较低ꎮ缺点是生产过程需要定制模具ꎬ组装需要专门的工具ꎬ过程复杂ꎬ过程控制要求严格ꎮ三㊁塔架倾斜度测量计划(一)塔架测量找斜设备制造商的安装文档建议使用激光探测器进行定位ꎮ激光检测装置是使用激光准确地测量目标的距离的装置ꎬ并且通常必须与全反射棱镜匹配ꎬ并且测量精度可以达到１ｍｍꎮ这种方法通常不用于功率结构测量ꎬ因为激光探测器不常见且难以购买ꎬ因此必须通过城市质量和技术监督办公室的检查和认证ꎮ(二)塔架定位找斜测量支架的设计尺寸和加工精度与测量定位计划的成功与否有关ꎮ同时ꎬ也是安装收集塔的关键技术ꎮ支架的尺寸通过测量轴承座的实际尺寸并参考附图来解决ꎮ测量支架和轴承座的接触面必须紧密配合ꎮ通过定位销并用螺栓将它们固定在一起ꎬ可以精确定位支架和轴承座ꎮ支架的拱形部分和轴承座顶表面之间必须有足够的间隙ꎮ支架的刚度必须足够大ꎬ以使振动不会影响测量期间的整个测站读数ꎬ棱镜的安装孔位置必须正确ꎬ所有测量支架的棱镜安装高度必须相同ꎮ四㊁集热器塔架安装的核心技术(一)在基础地脚螺栓上添加了定制的特殊楔形垫板ꎬ塔架以一定角度安装ꎬ并且该角度与设计的坡度匹配ꎮ该方法增加了定位塔架的难度ꎬ并且需要寻找斜率ꎬ但是后续收集器的安装相对简单ꎬ有助于塔架的大规模安装ꎮ(二)塔架在基座上方的部分根据设计角度倾斜时制成的ꎮ安装时保证底座是水平的ꎬ并且塔架会根据设计角度自然倾斜ꎮ这种方法还需要高精度生产钢结构ꎮ但这种方法和第一种方法不利于大规模安装塔架ꎬ因为在不同的设计中集热器具有不同的倾斜角度ꎮ(三)垂直安装集热器塔架ꎬ在轴承座和垫板之间添加楔形塞子ꎮ这种方法易于安装和定位塔架ꎬ并且可以按常规进行调整ꎮ但是ꎬ集热器的安装和调整将变得越来越困难ꎮ并且由于安装了插头ꎬ因此减小了轴承座与垫板之间的接触面积ꎮ以上３种技术各有优缺点ꎬ需要根据现场设备的实际情况ꎬ利用不同的现场安装方法ꎮ五㊁结语在实际安装过程中ꎬ需要不断进行测试ꎬ利用合理的技术进行集热器塔架安装ꎬ并确保安装精度符合要求ꎮ使用测量支架和全站仪来支撑集热塔的位置ꎬ测量站数量少㊁速度快㊁精度高ꎮ应用该技术ꎬ可以快速ꎬ高精度地安装大面积集热器塔架ꎮ参考文献:[１]于雪峰ꎬ何云ꎬ蒋中华ꎬ朱秀丽.浅淡太阳能光热发电储热熔盐产业发展现状[Ｊ].盐科学与化工ꎬ２０１７ꎬ４６(１０):１－４. [２]肖杰ꎬ何雅玲ꎬ程泽东ꎬ等.槽式太阳能集热器集热性能分析[Ｊ].工程热物理学报ꎬ２００９ꎬ３０(５):７２９－７３３.作者简介:王亚卫ꎬ西北电力建设第三工程有限公司ꎮ７０２。

太阳能集热器使用说明书一、集热器特点（1）该集热器采用岩棉保温，保温性能更佳；采用安装连接板，有效的节约了安装时间；盒体上部采用铝型材挤压成形，整体美观大方。

（2）集管与铝导热块采用冷涨连接，牢固可靠，换热效率高，有效通流面积大，真空管安装和维护快捷方便。

（3）铝导热块套管与密封法兰之间采用硅橡胶密封圈密封连接，有效阻止有用热量的流失。

二、安装示意图（1）集热盒（7）固定压片（2）挡风圈（8）底托架安装托板（3）集热盒安装托板（9）螺母M8（4）波纹管双端接头（10）尾部胶圈（5）底托架（11）喉箍（6）螺栓M8X201、托板安装尺寸为使集热盒和底托架安装调整更加方便，本产品采用了保温盒托板和底托架托板，将这两种托板焊接在角钢支架上，托板安装尺寸如图所示。

2、集热盒安装按左图所示，将集热盒铝型材托脚插入托板，并用螺栓配合压片固定集热盒。

3、底托架安装按左图所示，将底托架插入托板，并用螺栓配合压片固定。

4、挡风圈安装安装真空管前，把挡风圈套在真空管法兰上，起到保护法兰和阻止散热的作用。

5、导热硅脂的使用为保证集热器使用性能，提高传导效率，务必将导热硅脂均匀涂抹在热管的冷凝端表面，然后沿真空管与法兰的轴线插入铝导块套筒中。

6、真空管底部固定底托架调整固定后，将真空管放在底托架上，用喉箍配合尾部胶圈固定真空管。

7、集热器组之间波纹管安装相邻两组集热器连接在一起，用保温材料将波纹管包裹，紧固时用38mm开口扳手或相应的活扳手，注意一定要加密封垫片！8、压力检测集热器（系统）的所有管路安装完毕后，为管路做保温之前，必须做打压试验，压力是0.4MPa。

9、三角支架参考尺寸C4-SD1*8/G型集热器C4-SD1*16/G型集热器12．集热器单元尺寸以及集热器组三角支架行间距参考尺寸注：1、不同纬度以及不同季节使用会造成集热器倾角及排间距不同，请注意根据实际情况参照上图调整；2、每排集热器组以及前后排集热器组要保持1%的坡度，并在最高点安装排气管，保证在循环水泵停止运行的情况下，集热器中的水全部流回水箱中。

槽式太阳能集热器安装方法1.准备工作：在安装槽式太阳能集热器之前，需要进行一些准备工作。

首先，确定安装位置，选择一个阳光照射充足的地方。

其次，要对电路进行检查，确保能为太阳能装置供电。

最后，准备好安装所需的材料和工具，如螺丝刀、螺栓、螺母、水管等。

2.安装架子：首先需要搭建一个架子，用于固定和支撑槽式太阳能集热器。

架子可以使用金属材料，如铁或铝，选择合适的尺寸和高度，确保太阳能集热器能够倾斜并且能够随着太阳的位置进行调节。

3.安装支架和支撑物：接下来需要安装支架和支撑物。

将槽式太阳能集热器放置在支架上，根据需要进行水平或倾斜调整。

确保支架稳固，并使用螺丝将太阳能集热器固定在支架上。

4.安装水管：将太阳能集热器的上部和下部与热水管道连接起来。

确保连接处紧固，以防止水渗漏。

在连接水管时，可以使用防水胶带或防水胶水，确保连接处密封。

5.测试太阳能集热器：安装完毕后，可以进行测试以确保太阳能集热器正常工作。

将太阳能集热器上部的水管与冷水管道连接，下部的水管与热水管道连接。

打开冷水管道和热水管道阀门，观察太阳能集热器是否能够正常加热水。

6.调整和维护：一旦太阳能集热器成功安装并投入使用，需要定期进行调整和维护，以确保其正常工作。

定期检查太阳能集热器的支架和支撑物是否稳固，检查水管是否有漏水现象，如果发现问题及时修复。

以上就是槽式太阳能集热器的安装方法。

在进行安装时，需要注意安全，遵循安装说明书，并根据实际情况进行调整。

只有正确安装并定期维护，才能确保太阳能集热器的正常工作并提供有效的加热服务。

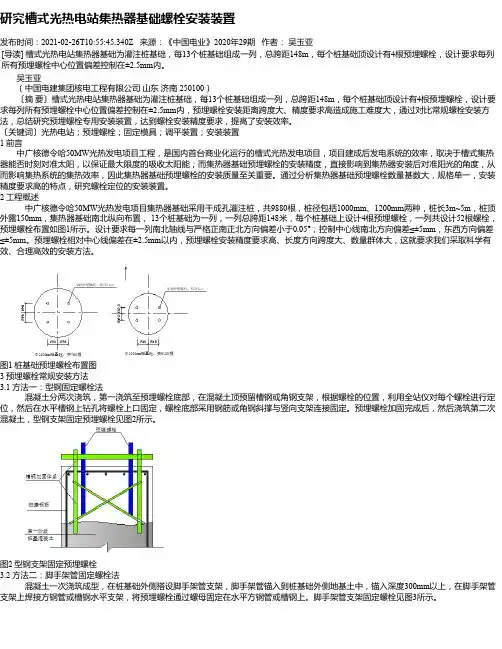

研究槽式光热电站集热器基础螺栓安装装置发布时间：2021-02-26T10:55:45.340Z 来源：《中国电业》2020年29期作者：吴玉亚[导读] 槽式光热电站集热器基础为灌注桩基础，每13个桩基础组成一列，总跨距148m，每个桩基础顶设计有4根预埋螺栓，设计要求每列所有预埋螺栓中心位置偏差控制在±2.5mm内。

吴玉亚（中国电建集团核电工程有限公司山东济南 250100）〔摘要〕槽式光热电站集热器基础为灌注桩基础，每13个桩基础组成一列，总跨距148m，每个桩基础顶设计有4根预埋螺栓，设计要求每列所有预埋螺栓中心位置偏差控制在±2.5mm内，预埋螺栓安装距离跨度大、精度要求高造成施工难度大，通过对比常规螺栓安装方法，总结研究预埋螺栓专用安装装置，达到螺栓安装精度要求，提高了安装效率。

〔关键词〕光热电站；预埋螺栓；固定模具；调平装置；安装装置1 前言中广核德令哈50MW光热发电项目工程，是国内首台商业化运行的槽式光热发电项目，项目建成后发电系统的效率，取决于槽式集热器能否时刻对准太阳，以保证最大限度的吸收太阳能；而集热器基础预埋螺栓的安装精度，直接影响到集热器安装后对准阳光的角度，从而影响集热系统的集热效率，因此集热器基础预埋螺栓的安装质量至关重要。

通过分析集热器基础预埋螺栓数量基数大，规格单一，安装精度要求高的特点，研究螺栓定位的安装装置。

2 工程概述中广核德令哈50MW光热发电项目集热器基础采用干成孔灌注桩，共9880根，桩径包括1000mm、1200mm两种，桩长3m~5m，桩顶外露150mm，集热器基础南北纵向布置， 13个桩基础为一列，一列总跨距148米，每个桩基础上设计4根预埋螺栓，一列共设计52根螺栓，预埋螺栓布置如图1所示。

设计要求每一列南北轴线与严格正南正北方向偏差小于0.05°；控制中心线南北方向偏差≤±5mm，东西方向偏差≤±5mm。

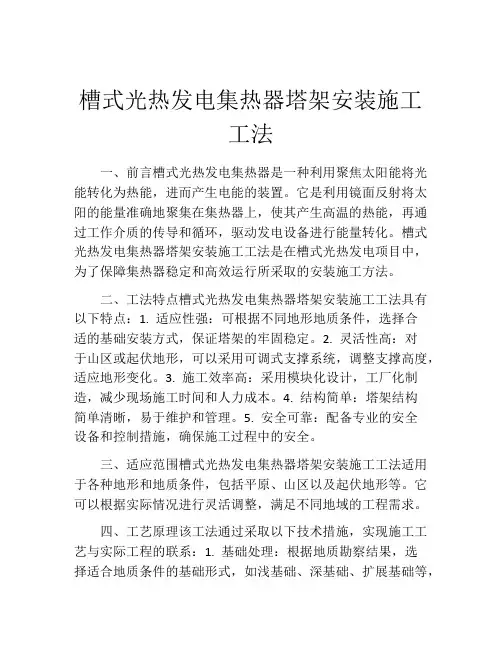

槽式光热发电集热器塔架安装施工工法一、前言槽式光热发电集热器是一种利用聚焦太阳能将光能转化为热能，进而产生电能的装置。

它是利用镜面反射将太阳的能量准确地聚集在集热器上，使其产生高温的热能，再通过工作介质的传导和循环，驱动发电设备进行能量转化。

槽式光热发电集热器塔架安装施工工法是在槽式光热发电项目中，为了保障集热器稳定和高效运行所采取的安装施工方法。

二、工法特点槽式光热发电集热器塔架安装施工工法具有以下特点：1. 适应性强：可根据不同地形地质条件，选择合适的基础安装方式，保证塔架的牢固稳定。

2. 灵活性高：对于山区或起伏地形，可以采用可调式支撑系统，调整支撑高度，适应地形变化。

3. 施工效率高：采用模块化设计，工厂化制造，减少现场施工时间和人力成本。

4. 结构简单：塔架结构简单清晰，易于维护和管理。

5. 安全可靠：配备专业的安全设备和控制措施，确保施工过程中的安全。

三、适应范围槽式光热发电集热器塔架安装施工工法适用于各种地形和地质条件，包括平原、山区以及起伏地形等。

它可以根据实际情况进行灵活调整，满足不同地域的工程需求。

四、工艺原理该工法通过采取以下技术措施，实现施工工艺与实际工程的联系：1. 基础处理：根据地质勘察结果，选择适合地质条件的基础形式，如浅基础、深基础、扩展基础等，并进行基础处理，以确保塔架的稳定性。

2. 主体结构施工：通过模块化设计和预制技术，将塔架主体结构进行分段制作，然后进行现场拼装。

3. 聚焦光学系统安装：根据光学设计规格，安装反射镜和光学器件，确保太阳能能够准确地集中在集热器上。

4. 管道系统安装：安装导热介质管道和循环系统，实现太阳能热能的传导和循环，从而驱动发电设备。

五、施工工艺该工法的施工过程主要包括基础施工、塔架组装、聚焦光学系统安装、管道系统安装等多个施工阶段。

具体施工流程如下：1. 基础施工：根据地质勘察结果和设计要求，进行地基开挖、回填、压实等工作，确保基础的稳固性。
