培训_53土石坝的渗流分析

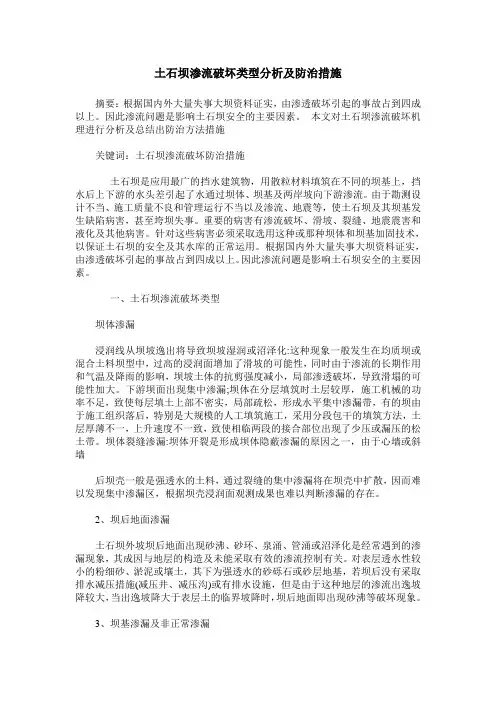

土石坝渗流破坏类型分析及防治措施摘要：根据国内外大量失事大坝资料证实，由渗透破坏引起的事故占到四成以上。

因此渗流问题是影响土石坝安全的主要因素。

本文对土石坝渗流破坏机理进行分析及总结出防治方法措施关键词：土石坝渗流破坏防治措施土石坝是应用最广的挡水建筑物，用散粒材料填筑在不同的坝基上，挡水后上下游的水头差引起了水通过坝体、坝基及两岸坡向下游渗流。

由于勘测设计不当、施工质量不良和管理运行不当以及渗流、地震等，使土石坝及其坝基发生缺陷病害，甚至垮坝失事。

重要的病害有渗流破坏、滑坡、裂缝、地震震害和液化及其他病害。

针对这些病害必须采取选用这种或那种坝体和坝基加固技术，以保证土石坝的安全及其水库的正常运用。

根据国内外大量失事大坝资料证实，由渗透破坏引起的事故占到四成以上。

因此渗流问题是影响土石坝安全的主要因素。

一、土石坝渗流破坏类型坝体渗漏浸润线从坝坡逸出将导致坝坡湿润或沼泽化:这种现象一般发生在均质坝或混合土料坝型中，过高的浸润面增加了滑坡的可能性，同时由于渗流的长期作用和气温及降雨的影响，坝坡土体的抗剪强度减小，局部渗透破坏，导致滑塌的可能性加大。

下游坝面出现集中渗漏;坝体在分层填筑时土层较厚，施工机械的功率不足，致使每层填土上部不密实，局部疏松，形成水平集中渗漏带，有的坝由于施工组织落后，特别是大规模的人工填筑施工，采用分段包干的填筑方法，土层厚薄不一，上升速度不一致，致使相临两段的接合部位出现了少压或漏压的松土带。

坝体裂缝渗漏:坝体开裂是形成坝体隐蔽渗漏的原因之一，由于心墙或斜墙后坝壳一般是强透水的土料，通过裂缝的集中渗漏将在坝壳中扩散，因而难以发现集中渗漏区，根据坝壳浸润面观测成果也难以判断渗漏的存在。

2、坝后地面渗漏土石坝外坡坝后地面出现砂沸、砂环、泉涌、管涌或沼泽化是经常遇到的渗漏现象，其成因与地层的构造及未能采取有效的渗流控制有关。

对表层透水性较小的粉细砂、淤泥或壤土，其下为强透水的砂砾石或砂层地基，若坝后没有采取排水减压措施(减压井、减压沟)或有排水设施，但是由于这种地层的渗流出逸坡降较大，当出逸坡降大于表层土的临界坡降时，坝后地面即出现砂沸等破坏现象。

第四节土石坝的渗流分析
一、渗流的概念：水库蓄水后，由于上下游水位差的关系，水流会通过坝体土粒之间的空隙从上游向下游流动。

图6-13 渗流示意图
二、渗流分析的目的：
（1）确定坝体内浸润线的位置；
（2）确定坝体及坝基的渗流量，以估算水库的渗漏损失；
（3）确定坝体和坝基渗流逸出区的渗流坡降，检查产生渗透变形的可能性；
（4）为坝体稳定分析和布置观测设备提供依据。

常用的渗流分析方法：流体力学方法、水力学方法、流网法和试验法。

三、渗流基本方程
土坝渗流为层流，因此满足达西定律(Darcy’s Law), 渗流区内任一点势函数应满足拉普拉斯方程：
k x, k y——分别为x, y方向的渗透系数
对于简单的边界条件，上述方程能解，复杂边界条件，需借助数值方法。

四、渗流的水力学问题
假设: 均质, 层流, 稳定渐变流.
应用达西定律，并假定任一铅直过水断面内各点的渗透坡降相等，对不透水地基上的矩形土体，流过断面上的平均流速为：
单宽流量：
图6-14 不透水地基上矩形土体的渗流计算图
自上游向下游积分：
自上游向区域中某点（x,y）积分，得浸润线方程：
图6-15 土坝浸润线示意图五、流网法
图6-16 流网的绘制。

土石坝渗流分析范文土石坝是一种以土石材料为主要构建材料的坝体结构。

在水库工程中，土石坝是常见且重要的一种坝型。

为了确保土石坝的安全运行，需要对其渗流特性进行研究和分析。

本文将介绍土石坝的渗流分析方法和关键因素，并提出一些改进建议。

渗流是流体通过孔隙介质的过程，土石坝的渗流问题是指水从坝底或坝体渗透、穿透到坝体下游的行为。

对这种渗流行为进行分析，可以帮助我们了解土石坝内部水流的路径、速度和压力变化等重要参数，从而为工程设计提供依据。

需要注意的是，土石坝的渗流行为与坝体的材料性质、坝体结构、坝中水流条件以及渗透压力等多个因素有关。

因此，在进行渗流分析时需要考虑以下几个关键因素：1.材料性质：土石坝的渗透性主要取决于其材料的孔隙性质和渗透系数。

通常情况下，通过实验测定的材料渗透系数可用于渗流模型分析。

2.坝体结构：土石坝的结构类型可以分为心墙坝、重力坝和填料坝等。

不同结构类型的渗流行为有所不同。

在渗流分析中需要对坝体结构进行合理的几何划分和边界条件设定。

3.坝中水流条件：坝中水流条件是指坝体内部的水流强度和流动路径。

一般来说，坝底渗流和坝体侧面渗流是土石坝内渗流的两个重要方面。

基于以上关键因素，我们可以采用一些常见的渗流分析方法进行土石坝的渗流分析。

其中，渗流模型和数值模拟是两种常用的方法。

渗流模型是一种基于物理实验的方法，通过构建一个与土石坝实际情况相似的实验模型，来观察和分析渗流行为。

这种方法可以控制实验条件、减小模型尺寸和保持模型的相似比，从而提供直观的渗流过程和参数变化。

但是，渗流模型方法的缺点是成本较高且实验周期较长。

数值模拟方法是一种基于计算机软件的数值计算方法，通过建立数值模型和模拟土石坝渗流过程来研究和分析渗流行为。

这种方法可以模拟复杂的物理现象，通过不同的数值模型和参数设定，准确的预测渗流过程和关键参数变化。

这种方法的优点是计算速度快且成本低廉，可以方便地进行不同条件下的敏感性分析和优化设计。

第三节土石坝的渗流分析土石坝是一种常见的水工结构，用于拦截水流，形成水库储存水资源。

而土石坝在水库的稳定性和安全性方面的最关键问题之一就是渗流问题。

土石坝的渗流分析是为了确定渗流路径和渗流量，从而评估土石坝的稳定性。

土石坝渗流分析的基本理论是达西定律和渗流理论。

根据这两个理论，土石坝的渗流规律可以用渗流方程描述：Q=K×A×i其中，Q是坝体中的渗流量，K是渗透系数，A是渗透面积，i是渗透坡度。

渗透系数是描述土体渗透性质的重要参数，可以通过实验或采样测试得到。

渗透面积是指单位时间内的水流面积，可以通过计算得到。

渗透坡度是指单位长度内的水头差，可以通过坝体的水头测量得到。

土石坝的渗流分析可分为两种情况：一种是均匀渗流情况，另一种是非均匀渗流情况。

对于均匀渗流情况，可以通过渗透方程计算渗流量。

首先需要确定渗透系数，可以采用实验数据或经验公式计算。

然后确定渗透面积和渗透坡度，可以通过坝体的几何和水头测量来计算。

最后代入渗透方程计算出渗流量。

对于非均匀渗流情况，渗流路径复杂，需要进行更详细的分析。

可以采用有限元或有限差分等数值方法进行渗流分析。

首先需要建立坝体的几何模型，包括土石的分层结构、渗透性质等。

然后根据渗透方程和边界条件进行数值计算，得到各点的水头和渗流量分布。

通过分析水头和渗流量的分布，可以评估渗流路径和渗流量，为土石坝的稳定性和安全性评估提供依据。

总之，土石坝的渗流分析是土石坝设计和安全评估的重要内容。

通过理论分析和数值计算，可以得到土石坝的渗流路径和渗流量，评估土石坝的稳定性和安全性，为工程设计和运行提供科学依据。

同时，渗流分析还可以指导渗流控制和排水措施的设计，提高土石坝的渗流性能。

探讨水库土石坝工程渗流原因及控制措施水库土石坝工程是大型水利工程之一，其主要功能是储存水源、防洪和发电。

土石坝由土石材料构成，存在较大的渗流问题。

渗流问题成为了水库土石坝工程中需考虑和解决的问题之一。

本文旨在探讨水库土石坝工程渗流原因及控制措施。

一、水库土石坝工程渗流原因（一）渗流途径水库土石坝工程的土石坝结构属于半透水结构，渗漏主要发生在坝体、坝底及坝体周围。

渗漏主要途径包括以下几种：1、管涌。

地下水在坝体附近汇聚并形成管道，水流通常由高处向低处流动，管涌发生时，会迅速从通道中涌出水流。

2、岩溶裂隙。

砂质岩石经过长时间水侵蚀后，形成溶洞或洞穴，水流会通过溶洞或者洞穴侵入坝体。

3、地下水脉。

地下水脉是水分向坝体聚集的通道，处于聚集地点的水压迅速增强，加大了渗流压力。

（二）土石坝工程设计及施工问题1、土石坝施工过程中，对材料的要求很高。

如果材料本身的固有性质不佳，则难以避免渗漏。

2、土石坝对设计和施工工艺的要求非常高，如果这些过程中存在疏漏，会导致坝体的渗漏问题。

3、土石坝的设计过程中需要综合考虑负荷承载能力、渗流状况等多个因素，因此，设计过程也容易出现漏洞。

二、水库土石坝工程渗流控制措施（一）加强地基基础处理加强地基基础处理，是管控渗流问题最有效的措施之一。

包括剖沟护坡、沉井排水、反渗透、注浆固结等方法。

这些方法本质上是要求在提高基础承载能力的同时，控制渗流的发生和扩散。

（二）筑坝过程中增强监管筑坝过程中应该加强监管，减少设计与施工过程中的漏洞，确保设计方案的有效性和施工过程的规范性。

尤其需要注意施工过程中的材料质量控制，确保坝体质量达到预期的要求。

（三）制定管理规范和常规监测制定管理规范和常规监测，对渗漏进行定期检验，发现渗漏等异常情况及时采取措施进行处理。

建立渗透监测和管理规范，未发生地下水渗漏和管涌情况时，进行渗流治理等方法，以确保水库土石坝工程长期稳定运行。

结语：水库土石坝工程是大型水利工程中非常关键的一部分。

土坝的渗流问题分析及其控制措施和监测技术前言：渗透破坏是土石坝坝体的常见病害,设计一套可靠的渗流监测系统是保证土石坝坝体安全运行的必备措施。

土石坝浸润线位置的高低是影响坝体渗透稳定和抗滑稳定的最重要的因素之一。

对于土石坝渗透水溢出点的渗透坡降较陡时,坝坡就会发生流土、管涌,甚至滑坡、垮坝。

科学地对土石坝进行渗透监测,为水库安全运行、坝体安全稳定提供科学依据。

摘要: 土坝破坏来源于水和其它外力的侵袭以及土体强度的不足,其中渗流产生的坝体破坏占有较大比例,且造成的后果极为严重。

通过土石坝产生渗流破坏的现象分析,掌握其发展规律,利用地质勘探合理确定的边界条件,有针对性地选择土石坝的渗流控制设计方案。

关键词:土坝渗流破坏基本内容控制措施渗流问题的重要性防渗加固渗透破坏渗流监测渗流监测布设技术在水利工程中,地表水的冲刷破坏常会引人注意,也比较容易发现和挽救，而地下水的冲刷目不能见,常被忽视,有时问题一经发现,会立即导致工程的破坏,难以补救。

因此，一般水利工程受地下水渗流冲刷破坏者常比地表水冲刷破坏者为多,而堤坝渗流的问题更为严重。

据米德布鲁克斯调查统计美国206座破坏的土坝中,由于渗漏管涌破坏者占39%,由于漫顶破坏者占27%,由于滑动及沉陷裂缝者占18%,由于反滤料流失、块石护坡下没有滤层、坝端处理不好、波浪和地震等原因破坏者占17%,由此可见渗流破坏作用的严重性。

我国在20世纪90年代初的统计资料,全国存在渗漏问题比较严重的大型水库有132座,遍及各省,其中土石坝渗漏的就有106座,约占80%。

1.土坝的渗流破坏土石坝破坏来源于水和其它外力的侵袭以及土体强度的不足。

原因不同,发生的现象也有不同，除去坝端三向浇渗破坏和漫顶溢流垮坝者外,从土坝剖面上看，问题主要如图1：图1所示几种状况,并且分别说明如下:①图a是砂层地基的承压水顶穿表层弱透水粉质壤土或淤泥的薄弱环节,发生局部集中渗流形成流土泉涌现象,并继而向地基的上游发展成连通的管道。
