2013年广东省中考物理复习专题检测试题：专题三作图题

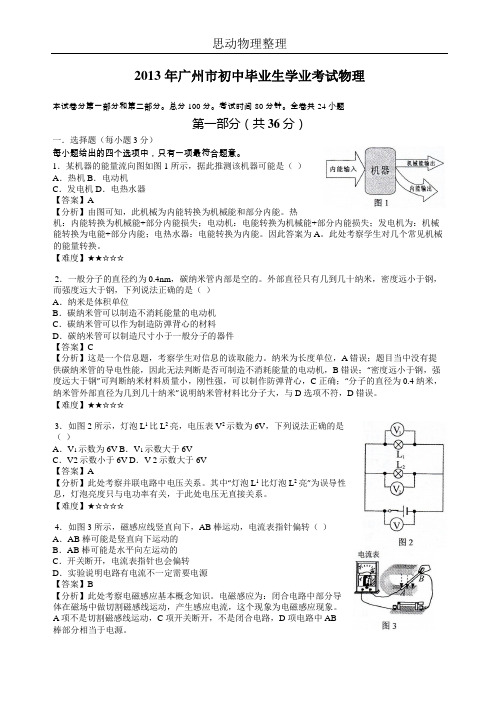

2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。

总分100 分。

考试时间80 分钟。

全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。

因此答案为A。

此处考察学生对几个常见机械的能量转换。

【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。

【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。

其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

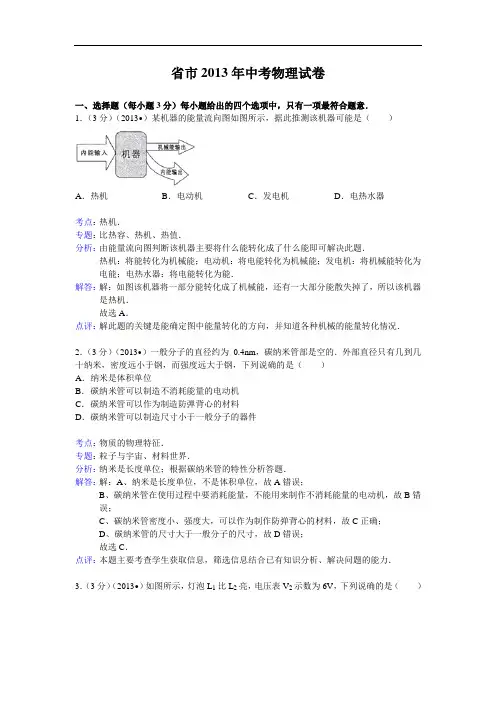

省市2013年中考物理试卷一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意．1．（3分）（2013•）某机器的能量流向图如图所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器考点：热机．专题：比热容、热机、热值．分析：由能量流向图判断该机器主要将什么能转化成了什么能即可解决此题．热机：将能转化为机械能；电动机：将电能转化为机械能；发电机：将机械能转化为电能；电热水器：将电能转化为能．解答：解：如图该机器将一部分能转化成了机械能，还有一大部分能散失掉了，所以该机器是热机．故选A．点评：解此题的关键是能确定图中能量转化的方向，并知道各种机械的能量转化情况．2．（3分）（2013•）一般分子的直径约为0.4nm，碳纳米管部是空的．外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件考点：物质的物理特征．专题：粒子与宇宙、材料世界．分析：纳米是长度单位；根据碳纳米管的特性分析答题．解答：解：A、纳米是长度单位，不是体积单位，故A错误；B、碳纳米管在使用过程中要消耗能量，不能用来制作不消耗能量的电动机，故B错误；C、碳纳米管密度小、强度大，可以作为制作防弹背心的材料，故C正确；D、碳纳米管的尺寸大于一般分子的尺寸，故D错误；故选C．点评：本题主要考查学生获取信息，筛选信息结合已有知识分析、解决问题的能力．3．（3分）（2013•）如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说确的是（）A．V1示数为6V B．V1示数大于6V C．V2示数小于6V D．V2示数大于6V考点：并联电路的电压规律．专题：电压和电阻．分析：并联电路两端电压相等．解答：解：根据电路可知，两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压，而并联电路两端电压相等，因此电压表V、电压表V1、电压表V2的示数相等，都等于6V．故选A．点评：本题考查并联电流电压的规律，比较简单．4．（3分）（2013•）如图所示，磁感应线竖直向下，AB棒运动，电流表指针偏转（）A．A B棒可能是竖直向下运动的B．A B棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源考点：电流表的使用．专题：电路和欧姆定律．分析：电磁感应现象：当闭合电路的部分导体在磁场中做切割磁感线运动时，产生感应电流．要注意产生感应电流的条件．解答：解：A、AB棒竖直向下运动时，运动方向与磁感线方向平行，所以不会切割磁感线，不会产生感应电流．B、AB棒水平向左运动，切割磁感线，所以产生感应电流．C、开关断开后，电路为断路，因此不会产生感应电流．D、当闭合电路的部分导体在磁场中做切割磁感线运动时，会产生电流，而该该装置就是电源，因此电路有电流一定需要电源．故选B．点评：此题考查了产生感应电流的条件，在电路闭合的情况下，导体必须做切割磁感线运动．其中也可以是导体不动，磁体运动．5．（3分）（2013•）水的比热容比煤油的大．如图所示，隔着石棉网同时加热规格相同，分别装上质量和初温都相同的煤油和水的试管，至管液体升温到40℃，这个过程中（）A．煤油温度先升到40℃B．同一时刻水的温度比煤油高C．加热相同时间，水吸收的热量多D．升高相同的温度，煤油需加热较长的时间考点：热量的计算；比热容的概念．专题：比热容、热机、热值．分析：利用下列知识分析判断：（1）由图可知，用同一个酒精灯加热，两试管的规格相同，则在相同的时间，水和煤油吸收的热量相同；（2）水的比热容比煤油的大，由Q=cm△t可知，若二者的质量相同，在吸收相同热量时，水升高的温度值小；在升高相同温度时，水吸收的热量多．解答：解：A、水的比热容比煤油的大，质量相同的水和煤油相比，煤油吸收的热量少，需要的加热时间短，煤油先升高到40℃，故A正确；B、由图可知，用同一个酒精灯加热，两试管的规格相同，则在相同的时间，水和煤油吸收的热量相同，但水的比热容比煤油的大，水和煤油的质量相同，水升高的温度值小，故B错；C、用同一个酒精灯加热，两试管的规格相同，则在相同的时间，水和煤油吸收的热量相同，故C错；D、水的比热容比煤油的大，质量相同的水和煤油相比，升高相同的温度，水吸收的热量多，需要的加热时间长，故D错．故选A．点评：本题考查学生对水的比热容大的理解，最好借助公式Q=cm△t理解：质量相同的不同物质，升高相同的温度，比热容大的吸收热量多；吸收相同的热量，比热容大的温度变化小．6．（3分）（2013•）如图是某物质由液态变为固态过程温度随时间变化的图象，下列说确的是（）A．t4时刻物体能为零B．t2、t3时刻物体能相等C．t2时刻物体能比t3小D．t1时刻物体分子动能比t2时大考点：熔化和凝固的温度—时间图象；能的概念．专题：分子热运动、能．分析：（1）首先掌握晶体在凝固过程中的特点：在凝固过程中温度保持不变，但不断放热，凝固过程中的温度叫做凝固点；（2）晶体在凝固前处于液态，凝固过程处于固液共存态，凝固完后处于固态；（3）晶体在凝固过程中，虽然温度保持不变，但不断放热，能减小；（4）任何物质的分子总在永不停息地做无规则运动，所以能不可能为零．解答：解：A、t4时刻物体温度为零，但其分子仍不停地做无规则运动，所以具有能，A错误；BC、t2、t3时刻温度相同，但在凝固过程中物体不断放热，所以能减小，BC错误；D、t1时刻温度比t2时刻高，所以t1时刻物体分子运动比t2时大，D正确．故选D．点评：此题考查了晶体在凝固过程中的特点及图象的分析，同时考查了对能的理解及分子运动与温度的关系．7．（3分）（2013•）图中的示意图形象反映物质气、液、固三态分子排列的特点，正确的说法是（）A．甲是气态B．乙是气态C．丙是气态D．甲是固态考点：物质的三态及其基本特征．专题：粒子与宇宙、材料世界．分析：（1）固体分子间距离小，作用力大，分子位置固定，宏观上有固定的形状和体积，不具有流动性；（2）液体分子间距略大，作用力小，分子位置不固定，宏观上有固定的体积，无固定形状，具有流动性；（3）气体分子间距很大，作用力几乎为零，分子极度散乱，宏观上无固定的体积，无固定形状，具有流动性．解答：解：甲图中分子间的距离略大，约束力很小，分子的位置不固定，和液态分子的特点相似；乙图中分子间的距离很小，约束力很大，分子的位置固定，和固态分子的特点相似；丙图中分子间的距离很大，约束力几乎没有，分子的位置极度散乱，和气态分子特点相似．故选C．点评：本题考查物质三种状态的微观特征，要求记住三种不同状态分子排列方式的不同特点．8．（3分）（2013•）线圈abcd转动过程中经过图甲、乙位置时，导线a b 所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变考点：直流电动机的原理．专题：电动机、磁生电．分析：电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次解答：解：由于电流从电源的正极出发，故此时图甲中ab的电流方向是由b到a；在图乙中，由于磁场的方向没有改变，电流的方向是由a到b，故此时线圈所受力的方向改变．故选B．点评：该题考查了通电导线在磁场中受力方向的影响因素，是一道综合题，故同学们应细心解决．9．（3分）（2013•）图中蜡烛在光屏上成清晰缩小的像．下列哪一项操作可能使烛焰在光屏上成清晰放大的像（）A．透镜不动，蜡烛、光屏靠近透镜B．透镜不动，蜡烛、光屏向右移动C．透镜、光屏都不动，蜡烛向右移动D．蜡烛、光屏都不动，透镜靠近光屏考点：凸透镜成像的应用．专题：透镜及其应用．分析：（1）光屏上能承接清晰的像是实像，凸透镜成实像时，物距减小，像距变大，像变大．（2）光路是可逆的，当蜡烛和凸透镜的位置不变时，凸透镜左移，使现在的物距等于原来的像距．解答：解：（1）光屏上能再次出现清晰的像，此时像是实像，要使像成放大的，要减小物距，增大像距，所以凸透镜位置不动，向右移动蜡烛，同时向右移动光屏．（2）因为光路是可逆的，如图位置凸透镜成倒立、缩小的实像，当蜡烛和光屏位置不变时，凸透镜向左远离光屏时，使现在的物距等于原来的像距时，凸透镜成倒立、放大的实像．故选B．点评：凸透镜成实像时，物距减小，像距变大，像变大．这条规律在凸透镜成像习题中有广泛的应用．10．（3分）（2013•）如图所示，足球以初速度v沿着凹凸不平的草地从a运动到d，足球（）A．在b、d 两点动能相等B．在a、d 两点动能相等C．从b 到 c 的过程机械能减少D．从 c 到 d 的过程重力势能减少考点：动能和势能的大小变化．专题：机械能及其转化．分析：（1）动能大小跟质量、速度有关．质量一定时，速度越大，动能越大；速度一定时，质量越大，动能越大．（2）足球和草地之间存在摩擦力，克服摩擦做功，机械能转化为能，机械能不断减小，能增大．（3）重力势能大跟质量、高度有关．质量一定时，高度越高，重力势能越大；高度一定时，质量越大，重力势能越大．解答：解：A、足球在b点时，足球有一定的速度，足球具有一定的动能，动能不为零；足球在d 点时，足球速度为零，足球动能为零．不符合题意．B、足球在a点时，足球有一定的速度，足球具有一定的动能，动能不为零；足球在d 点时，足球速度为零，足球动能为零．不符合题意．C、足球从b 到c 的过程中，足球和草地之间存在摩擦力，克服摩擦做功，机械能转化为能，机械能不断减小．符合题意．D、足球从c 到d 的过程中，足球质量不变，高度增大，重力势能不断增大．不符合题意．故选C．点评：机械能大小可以根据机械能=动能+势能中动能和势能的变化来判断机械能的变化，也可以看机械能是否和其它形式的能发生转化来判断．11．（3分）（2013•）某手机网络频率围是1920MHz﹣﹣﹣1935MHz，下列说确的是（）A．1920MHz的电磁波波长比1935MHz 的短B．1920MHz的电磁波不能在没有空气的月球上传播C．1920MHz的电磁波在真空中传播的速度比1935MHz的慢D．1920MHz和1935MHz的电磁波在真空中传播的速度相同考点：电磁波的传播；波速、波长和频率的关系．专题：压轴题；信息的传递．分析：电磁波可以在真空中传播，不同频率的电磁波在真空中的传播速度相同，电磁波的频率越高，电磁波波长越短．解答：解：A、电磁波频率越高，波长越短，频率越低，波长越长，1920MHz的电磁波波长比1935MHz的长，故A错误；B、1920MHz的电磁波能在没有空气的月球上传播，故B错误；C、1920MHz的电磁波在真空中传播的速度与1935MHz的传播速度相同，故C错误；D、1920MHz和1935MHz的电磁波在真空中传播的速度相同，故D正确；故选D．点评：本题考查了电磁波的传播条件、波速、波长与频率的关系，是一道基础题，掌握基础知识即可正确解题．12．（3分）（2013•）忽略一切阻力，原静止在水平面上的大石头被另一块小石头水平撞击，大石头的运动情况是（）A．始终静止不动B．动了一点点，很快停下来C．撞击时开始运动，然后慢慢停下来D．撞击时开始运动，然后做匀速直线运动考点：牛顿第一定律．专题：压轴题；运动和力．分析：要想改变物体的运动状态一定要有力的作用，据此来分析大石头的变化．同时，还要关注当不受外力时，物体将保持静止状态或匀速直线运动状态．解答：解：此题的前提是“忽略一切阻力”，因此，原静止在水平面上的大石头被另一块小石头水平撞击，其运动状态一定改变，即开始运动．又因为没有阻力的作用，所以大石头将做匀速直线运动．只有选项D的说法符合题意．故选D．点评：解答此题需要一定的想象力和推理能力，抓住“忽略一切阻力”这一前提，是进行推理和想象的关键．二、填空作图题（共25分）13．（3分）（2013•）某家用电动食品粉碎机有两开关S1，S2，要合上开关S1，而且要用力下压盖子（会闭合开关S2），粉碎机才会工作．在图中连接粉碎机的电动机及S1、S2，使其能按上述要求工作．考点：串、并联电路的设计．专题：电流和电路．分析：家庭电路连接为电路一端接火线，一端接零线，由于题目中说明开关S1、S2同时闭合，粉碎机才工作，因此S1、S2与电动机串联，其中注意开关与火线相连．解答：解：S1、S2与电动机串联，其中开关与火线相连，如图所示：点评：此处考查家庭电路连接及简单电路设计，比较简单．14．（3分）（2013•）如图哪些图所示情况会发生触电事故甲、丙考点：触电危害及常见的触电类型与预防．专题：电与热、生活用电．分析：家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析．解答：解：人体触电，原因是有电流流过，形成通路．人体为导体，一边与火线相接，一边与零线相接或与相接，都会形成通路，图甲、丙中有电流流过人体，会触电，图乙、丁中没有电流流过人体，不会触电．故答案为：甲、丙．点评：本题考查了常见触电的两种类型．我们要牢记安全用电的原则：不接触低压带电体，不靠近高压带电体．15．（4分）（2013•）如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．考点：平面镜成像的相关作图．专题：光的传播和反射、平面镜成像．分析：要解答本题需掌握：平面镜成像的特点，即像与物的连线与镜面垂直、像与物相对于平面镜对称、像与物大小相等．根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出端点A、B的像点A′、B′，连接A′、B′即为物体AB的像．解答：解：根据平面镜成像的特点知道：像与物的连线与镜面垂直，所以先连接O和O'，再做SS'的垂直平分线．先作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：此处考察平面镜成像特点．先连接OO’，作出中垂线，确定平面镜的位置，再根据平面镜成像特点，作出AB 的像．注意：实线、虚线和垂直符号．16．（4分）（2013•）下表是某些介质的声速v介质v/（m•s﹣1）介质v/（m•s﹣1）水（5℃）1450 冰3230水（15℃）1470 软橡胶（常温）40 至50水（20℃）1480 软木500海水（25℃）1531 铁（棒）5200（1）分析表格的信息，推断声速大小可能跟哪些因素有关？（只须写出两种）依据是什么？声速大小可能和介质种类有关，声音在水、海水、冰、铁等不同介质中速度不同；声速大小可能和温度有关，声音在5℃、15℃、20℃的水中的速度不同．（2）设海水温度为25℃，在海面用超声测位仪向海底垂直发射声波，经过2s 后收到回波，根据公式，计算出海水深度为1531m．（3）真空中声速是0m/s．考点：声速；速度公式及其应用．专题：运动和力．分析：（1）根据表息总结声速大小可能跟哪些因素有关．声音的传播速度与介质和温度有关．气体、液体、固体都可以传播声音，固体的传声速度大于液体、气体中的传声速度；声音在同一介质中传播时，温度越高，传声速度越快．（2）从表中查出声音在温度为25℃的海水中的速度，利用速度公式可求出海水深度．（3）声音不能在真空中传播．解答：解：（1）观察表中数据，不难发现：①声音在水、海水、冰、铁等不同介质中速度不同，说明声速大小和介质种类有关；②声音在5℃、15℃、20℃的水中的速度不同，说明声速大小和温度有关．（2）声音在温度为25℃的海水中的速度v=1531m/s，声音从海面到海底时间t==1s，海水深度为h=s=vt=1531m/s×1s=1531m．（3）因为声音不能在真空中传播，所以真空中声速是0m/s．故答案为：（1）声速大小可能和介质种类有关；声音在水、海水、冰、铁等不同介质中速度不同；声速大小可能和温度有关；声音在5℃、15℃、20℃的水中的速度不同；（2）1531m；（3）0m/s点评：分析此处考察声速的影响因素、回声测距的知识，考察学生读表、总结能力．17．（5分）（2013•）如图1所示，小明顺着竖直的杆匀速下滑．①图2代表小明的圆点A画出了其竖直方向受到的力．②小明再沿此绳匀速下滑，其沿绳受到的摩擦力为f绳、沿杆下滑受到的摩擦力为f杆，f绳=f杆（选填“＞”，“=”，“＜”）．③若小明沿杆匀速向上爬，他受到的摩擦力的方向：竖直向上．考点：摩擦力的大小；二力平衡条件的应用．专题：重力、弹力、摩擦力．分析：对小明进行受力分析，明确其在竖直方向上受到的力，再根据小明的运动状态，判断两个力的大小关系．解答：解：①小明在沿绳或杆匀速下滑时，受到的是竖直向下的重力G和竖直向上的摩擦力f；②由题意可知，小明始终是匀速下滑，处于平衡状态，所以，摩擦力与重力是一对平衡力，大小均与重力相同．因此f绳=f杆；③小明沿杆匀速向上爬，此时其重力仍与摩擦力是一对平衡力，此处相对运动趋势方向是竖直向下，因此摩擦力方向为竖直向上．故答案为；②=；③竖直向上．点评：在此题中，明确重力与摩擦力是一对平衡力，是判断摩擦力的大小和方向的关键所在．18．（2分）（2013•）如图所示，把一轻质纸放在两本书上，沿纸面下方吹气，原平整的纸会从两书间的空隙下陷，据此推断空气对下陷纸片上、下表面的压强哪个小？根据所学的物理知识解释为什么会出现这种现象：下表面气体流速越大，压强越小．考点：流体压强与流速的关系．专题：压轴题；气体的压强、流体压强与流速的关系．分析：流体压强与流速的关系：对于流体来说，流速越大的地方，压强越小；流速越小的地方，压强越大．解答：解：空气对下陷纸片下表面的压强小；因为吹气时，纸片下方的空气流速快，产生的压强小，小于外界的大气压，所以纸片会陷下去．故答案为：下表面气体流速越大，压强越小．点评：本题考查流体压强与流速的关系，要知道流速越快，压强越小．19．（4分）（2013•）图是薄纸制成的下端开口，容器的容积为1m3，所用薄纸重量为0.5N，容器空气重量为12.9N，容器（含其空气）的总重量为13.4N（空气质量为 1.29kg/m3，g=10N/kg），为了使容器悬浮在空中，你要用加热使气体膨胀方法使容器空气减少，容器空气的重量减少0.5N，容器才能悬浮在空中，此时容器空气密度小于容器外空气密度（选填“大于”，“等于”，“小于”）．考点：密度公式的应用；物体的浮沉条件及其应用．专题：压轴题；浮沉的应用．分析：①已知容器的容积和空气的密度，可以得到容器空气的质量，进而得到空气的重力；②已知薄纸重和空气重，可以得到总重；③使容器中空气减少最直接的方法：加热使气体膨胀，溢出空气；④物体悬浮的条件是：受到的浮力等于物体的重力．解答：解：①∵ρ=∴容器空气的重力为G=mg=ρVg=1.29kg/m3×1m3×10N/kg=12.9N；②容器的总重量为G总=G空气+G0=12.9N+0.5N=13.4N；③为了使容器悬浮在空中，根据物体热胀冷缩的性质，需要采用加热使气体膨胀，溢出空气的方法使容器空气减少；④容器在空气中受到的浮力为F浮=ρ空气gV=1.29kg/m3×10N/kg×1m3=12.9N要使容器悬浮在空气中，需要排出的空气为△G=G总﹣F浮=13.4N﹣12.9N=0.5N；此时容器和剩余空气的平均密度等于外界空气的密度，所以容器空气密度要小于容器外空气的密度．故答案为：12.9；13.4；加热使气体膨胀；0.5；小于．点评：此题考查了质量、重力的计算、悬浮的条件和应用，阿基米德原理和二力平衡的条件等容，涵盖了力学较多的知识点，综合性较强，有一定的难度．三、解析题（共18分）20．（8分）（2013•）效率是30%，水平叉臂面积为1m2的电动叉车（如图1），托着重量为6000N，底面积为6m2的货物（如图2），5s 从A点匀速水平移动到B点，从B点匀速竖直提升10s到达C点，所用时间及各点间距离如图3所示，求：电动叉车（如图1）（1）A到B过程，货物对叉臂的压强．（2）A到C过程，叉车对货物的支持力做的功．（3）B到C过程，叉车对货物做功的功率．（4）B到C过程，叉车消耗的电能．考点：压强的大小及其计算；功的计算；功率的计算；电功的计算．专题：压轴题；功、功率、机械效率．分析：（1）A到B过程中，货物对叉臂的压力为货物的重，受力面积为叉臂面积1m2．由固体压强公式：p=即可求得．（2）A到C过程中，叉车对货物支持力只在B到C过程做功，支持力为6000N，利用W=FS求得叉车对货物的支持力做的功．（3）已知从B点匀速竖直提升10s到达C点，根据（2）求得的叉车对货物做功，利用P=求得叉车对货物做功的功率．（4）根据（2）求得的，叉车对货物做的有用功为W=6000J，其效率为30%，然后即可求得叉车消耗的电能．解答：解：（1）A到B过程中，货物对叉臂的压力为货物的重6000N，受力面积为叉臂面积1m2．则p===6000Pa．（2）A到C过程中，叉车对货物支持力只在B到C过程做功，则支持力做得功为：W=FS=6000N×1m=6000J，（3）B到C过程中叉车对货物做功功率为：P===600W，（4）由（2）知，叉车对货物做的有用功为W=6000J，其效率为30%，故叉车消耗的电能为：W电===2×104J．答：（1）A到B过程，货物对叉臂的压强为6000Pa．（2）A到C过程，叉车对货物的支持力做的功为6000J．（3）B到C过程，叉车对货物做功的功率为600W．（4）B到C过程，叉车消耗的电能为2×104J．点评：分析这是一道固体压强和功与机械功率的综合题．题目本身不难，但要求学生对固体压强以及做功等知识点有比较好的理解．比如在（1）问中，要注意“受力面积”并不是货物的底面积，而是叉臂面积；在第（2）小问中支持力在A 到 B 过程中因为与运动方向垂直，所以此过程支持力没有做功；这两个点可能有很多学生比较容易出错．21．（10分）（2013•）灯泡L 标着“6V 6W”，求：（1）灯泡L正常发光时的电流和电阻（2）如图1所示，把灯泡L与电压恒为6V 的电源相接，在t=0s时刻，合上开关S，测得流过灯泡L的电流与通电时间关系如图2所示．①合上开关S瞬间，流过灯泡的电流多大？②哪一时刻开始灯泡正常发光？③合上开关瞬间灯泡的电阻为R1，正常发光时电阻为R2，求．考点：电功率的计算；欧姆定律的应用．专题：计算题；压轴题；信息给予题；欧姆定律；电能和电功率．分析：（1）灯泡正常发光时，两端的电压和额定电压相等，根据P=UI求出电流，利用欧姆定律求出电阻；（2）①由图可知，合上开关S瞬间，流过灯泡的电流；②灯泡正常发光时的电流和额定电流相等，由图可知灯泡正常发光的时刻；③根据欧姆定律分别求出合上开关瞬间和正常发光时的电阻，进一步求出两电阻的阻值之比．解答：解：（1）灯泡正常发光时的电压为6V，功率为6W，由P=UI可得，正常发光时的电流：I===1A，此时的电阻：R===6Ω；（2）①合上开关S的瞬间，由图可知，当t=0时的电流为：I0=6A；②灯泡正常发光时的电流为1A，结合图我们可知，从t=6×10﹣2开始，灯泡正常发光；③合上开关的瞬间灯泡的电阻：R1===1Ω，灯泡正常发光时的电阻R2=R=6Ω，∴==．答：（1）灯泡L正常发光时的电流为1A，电阻为6Ω；。

3分）（2013•广东）如题图所示的做法符合安全用电原则的是（ ）试电笔的握法电灯和开关的连接发生触电事故时要立即断开电源的是（ ）P1＞P2B．P1＞P2C．P1＞P2D．P1＞P2F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（ ）　A M对桌面的压B M对桌面的压在进行的是　_________　（3）如果在像A1′的位置放一光屏，光屏　_________　一种应用）．　3分）（2013•广东）如题图所示的做法符合安全用电原则的是（ ）试电笔的握法电灯和开关的连接发生触电事故时要立即断开电源多个大功率用电器同时使用一个插座P1＞P2B．P1＞P2C．P1＞P2D．P1＞P2F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（ ）　A M对桌面的压B M对桌面的压p=可求得压强的变化．p=可知，压强逐渐增大．N．（ρ铝=2.7×10kg/m=，V===10成一个并联电路，如图所示．=×100%=×100%=×（2）为测量结果准确，测量之前指针必须指在零刻度线处．电流表未接入电路时，如图丙所示的电流表指针没有在零刻度线处，是电流表使用前没有将指针调到零刻度线处引起的；（3）灯泡不亮可能断路，电压表有示数、电流表无示数说明电压表所测部分断路，即灯泡处断路，故选C；（4）因此灯泡的额定电压为2.5V，则由表格数据可知：电压为2.5V时电路中的电流为0.2A，所以灯泡的额定功率P额=U额I=2.5V×0.2A=0.5W；（5）若将两个小灯泡串联后直接接在3V电源的两端，因为两个灯泡规格相同，根据串联电路的电压特点可知：每个灯泡两端的电压为1.5V，由表格数据可知：灯泡两端电压为1.5V时电路中的电流为0.16A，所以两个灯泡消耗的总功率P总=U总I=3V×0.16A=0.48W．故答案为：（1）图略；（2）电流表使用前没有将指针调到零刻度线处；（3）C；（4）0.5；（5）0.48．本题考查了连接电路图、故障问题分析、额定功率的计算，这些知识点是伏安法测功率中最常见的v=得到运动的平均速度；v===5m/sP===Fv=3I=得到通过的电流；R=得到定值电阻R=得到滑动变阻器接入电路的阻值．===0.12AI=，===12.5===30R=求出电阻．P=UI=即可分析出灯泡实P=UI=得：R===91.7）白炽灯灯泡长期使用后，钨丝因升华变细，横截面积变小，导致灯丝电阻变大；根据公式P=UI=可知，灯泡两端的电压不变，灯泡的实际功率与其电阻成反比，电阻增大时灯泡的实际功率会变小．．。

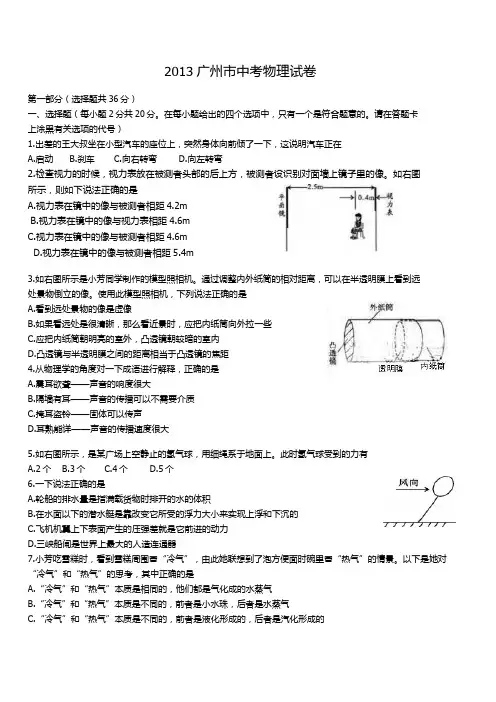

2013广州市中考物理试卷第一部分（选择题共36分）一、选择题（每小题2分共20分。

在每小题给出的四个选项中，只有一个是符合题意的。

请在答题卡上涂黑有关选项的代号）1.出差的王大叔坐在小型汽车的座位上，突然身体向前倾了一下，这说明汽车正在A.启动B.刹车C.向右转弯D.向左转弯2.检查视力的时候，视力表放在被测者头部的后上方，被测者设识别对面墙上镜子里的像。

如右图所示，则如下说法正确的是A.视力表在镜中的像与被测者相距4.2mB.视力表在镜中的像与视力表相距4.6mC.视力表在镜中的像与被测者相距4.6mD.视力表在镜中的像与被测者相距5.4m3.如右图所示是小芳同学制作的模型照相机。

通过调整内外纸筒的相对距离，可以在半透明膜上看到远处景物倒立的像。

使用此模型照相机，下列说法正确的是A.看到远处景物的像是虚像B.如果看远处是很清晰，那么看近景时，应把内纸筒向外拉一些C.应把内纸筒朝明亮的室外，凸透镜朝较暗的室内D.凸透镜与半透明膜之间的距离相当于凸透镜的焦距4.从物理学的角度对一下成语进行解释，正确的是A.震耳欲聋——声音的响度很大B.隔墙有耳——声音的传播可以不需要介质C.掩耳盗铃——固体可以传声D.耳熟能详——声音的传播速度很大5.如右图所示，是某广场上空静止的氢气球，用细绳系于地面上。

此时氢气球受到的力有A.2个B.3个C.4个D.5个6.一下说法正确的是A.轮船的排水量是指满载货物时排开的水的体积B.在水面以下的潜水艇是靠改变它所受的浮力大小来实现上浮和下沉的C.飞机机翼上下表面产生的压强差就是它前进的动力D.三峡船闸是世界上最大的人造连通器7.小芳吃雪糕时，看到雪糕周围冒“冷气”，由此她联想到了泡方便面时碗里冒“热气”的情景。

以下是她对“冷气”和“热气”的思考，其中正确的是A.“冷气”和“热气”本质是相同的，他们都是气化成的水蒸气B.“冷气”和“热气”本质是不同的，前者是小水珠，后者是水蒸气C.“冷气”和“热气”本质是不同的，前者是液化形成的，后者是汽化形成的D.“冷气”和“热气”本质是相同的，都是液化形成的小水珠8.如右图所示，电源电压保持不变。

2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。

总分100 分。

考试时间80 分钟。

全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。

因此答案为A。

此处考察学生对几个常见机械的能量转换。

【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。

【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。

其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

2013年广东省中考物理试题答案（个人网上看图一步一步做的供参，部分图没有画上）一、1A 2D 3B 4C 5D 6A 7C二、8宇宙电子气态9硅电能水银10水银水银酒精11左32。

4 5012压缩做功4。

6*10的6次方13 c b d14 0.001 20 0.003三、作图（略）四、（1）0。

14A 1。

0N（2）图略（3股绳）3。

10 60%（3）D B C A F2-F3=F1-F417 （1）画出玻璃板在白纸上的位置（2）物距像距像物大小关系（3）不能平面镜成虚像18 （1）略（滑动变阻器左上端接错，应该接左下端。

）（2）指针没有校零（3）C （4）0。

5W （5）0。

36W五19解：（1）t=1min40s=100s根据公式v=s/t=500m/100s=5m/s(2)阻力f=0.12G=0.12mg=0.12*2500kg*10N/kg=3000N因为龙舟匀速，所以动力F=f=3000N根据功率公式P=Fv=3000N*5m/s=15000W=15kW答：略20解（1）滑动变阻器接入电路阻值最大R=50Ω根据欧姆定律I1=U/R=6V/50Ω=0。

12A（2）I总=5I1电路是并联I总=I1+I2I2=I总-I1=4I1=0。

48A根据欧姆定律R2=U/I2=6V/0。

48A=12。

5Ω（3）I1‘=I总’-I2=0。

68A-0。

48A=0。

2A根据欧姆定律R1‘=U/I1’=6V/0。

2A=30Ω答：略六、21（1）1 并联（2）13200 （3）91。

3Ω（4）大小22（1）质量（2）B球到达竖直位置时能量比A球大（3）小于质量相同时，速度越大，具有的动能越大，能够做功也越多。

23（1）变大变小变为零（2）内能（或热能）（3）电温度感应器或温度报警器。

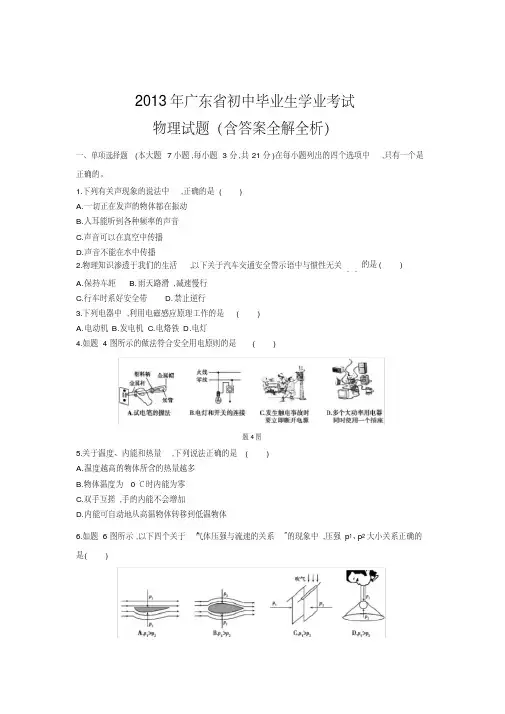

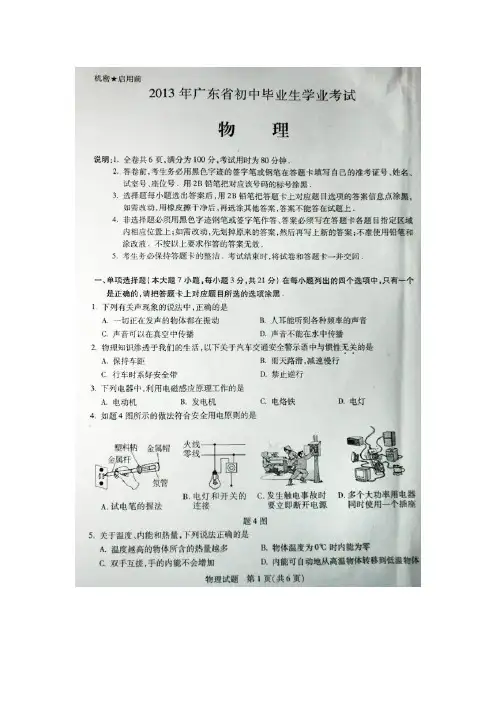

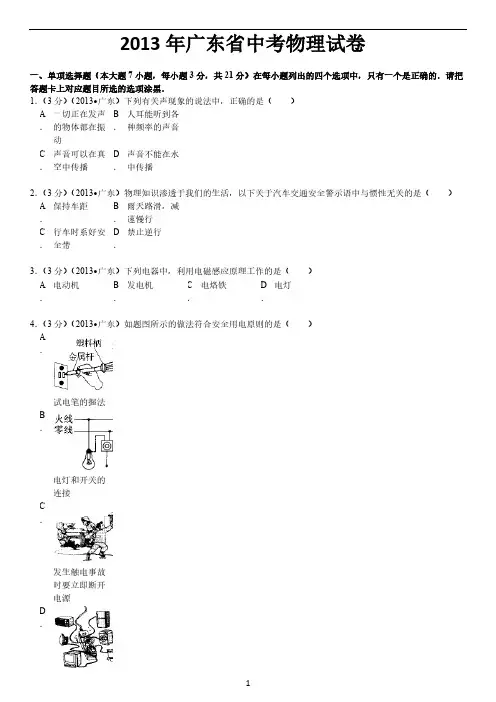

2013年广东省初中毕业生学业考试物理试题（含答案全解全析）一、单项选择题(本大题7小题,每小题3分,共21分)在每小题列出的四个选项中,只有一个是正确的。

1.下列有关声现象的说法中,正确的是()A.一切正在发声的物体都在振动B.人耳能听到各种频率的声音C.声音可以在真空中传播D.声音不能在水中传播2.物理知识渗透于我们的生活,以下关于汽车交通安全警示语中与惯性无关．．的是()A.保持车距B.雨天路滑,减速慢行C.行车时系好安全带D.禁止逆行3.下列电器中,利用电磁感应原理工作的是()A.电动机B.发电机C.电烙铁D.电灯4.如题4图所示的做法符合安全用电原则的是()题4图5.关于温度、内能和热量,下列说法正确的是()A.温度越高的物体所含的热量越多B.物体温度为0℃时内能为零C.双手互搓,手的内能不会增加D.内能可自动地从高温物体转移到低温物体6.如题6图所示,以下四个关于“气体压强与流速的关系”的现象中,压强p1、p2大小关系正确的是()题6图7.如题7图所示,水平桌面上有一长为L,质量分布均匀的木板M,右端与桌边相齐,在水平力F 的作用下,沿直线向右匀速离开桌边L/4。

在此过程中,下列说法正确的是()题7图A.M对桌面的压强变小,压力不变B.M对桌面的压强不变,压力不变C.M对桌面的压强变大,摩擦力不变D.M对桌面的压强变大,摩擦力变小二、填空题(本大题7小题,每空1分,共21分)8.在银河系、宇宙、太阳系中尺度最大的是。

组成原子的质子、中子、电子中质量最小的是。

同种物质在固态、液态和气态中,分子间作用力最小的是。

9.在水银、硅、铁、玻璃中,属于半导体材料的是。

太阳能电池可将太阳能直接转化为。

在输电导线、发电机线圈、电炉丝中,不可能应用超导材料的是。

10.下表列出了几种物质在一个标准大气压下的熔点和沸点,根据表中数据回答:物质水银酒精甲苯萘熔点/℃-39-117-9580.5沸点/℃35778111218若要测量萘的熔点,温度计的玻璃泡里应选做测温物质;若要测量固态甲苯的温度,温度计的玻璃泡里应选做测温物质;若要测量标准大气压下沸水的温度,温度计的玻璃泡里不能．．选做测温物质。

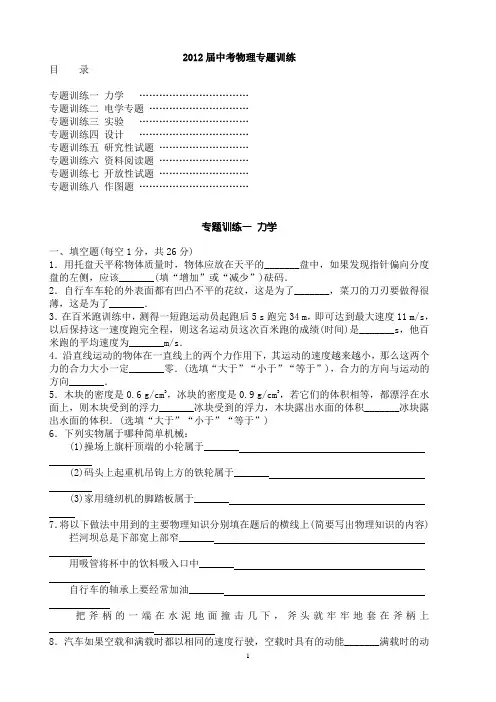

2012届中考物理专题训练目录专题训练一力学……………………………专题训练二电学专题…………………………专题训练三实验……………………………专题训练四设计……………………………专题训练五研究性试题………………………专题训练六资料阅读题………………………专题训练七开放性试题………………………专题训练八作图题……………………………专题训练一力学一、填空题(每空1分，共26分)1．用托盘天平称物体质量时，物体应放在天平的_______盘中，如果发现指针偏向分度盘的左侧，应该_______(填“增加”或“减少”)砝码．2．自行车车轮的外表面都有凹凸不平的花纹，这是为了_______，菜刀的刀刃要做得很薄，这是为了_______．3．在百米跑训练中，测得一短跑运动员起跑后5 s跑完34 m，即可达到最大速度11 m/s，以后保持这一速度跑完全程，则这名运动员这次百米跑的成绩(时间)是_______s，他百米跑的平均速度为_______m/s．4．沿直线运动的物体在一直线上的两个力作用下，其运动的速度越来越小，那么这两个力的合力大小一定_______零．(选填“大于”“小于”“等于”)，合力的方向与运动的方向_______．5．木块的密度是0.6 g/cm3，冰块的密度是0.9 g/cm3，若它们的体积相等，都漂浮在水面上，则木块受到的浮力_______冰块受到的浮力，木块露出水面的体积_______冰块露出水面的体积．(选填“大于”“小于”“等于”)6．下列实物属于哪种简单机械：(1)操场上旗杆顶端的小轮属于_______(2)码头上起重机吊钩上方的铁轮属于_______(3)家用缝纫机的脚踏板属于_______7．将以下做法中用到的主要物理知识分别填在题后的横线上(简要写出物理知识的内容) 拦河坝总是下部宽上部窄_______用吸管将杯中的饮料吸入口中_______自行车的轴承上要经常加油_______把斧柄的一端在水泥地面撞击几下，斧头就牢牢地套在斧柄上_____________________8．汽车如果空载和满载时都以相同的速度行驶，空载时具有的动能_______满载时的动能，停在山顶上的卡车具有的重力势能_______该车在山下时具有的重力势能．(填“大于”“等于”或“小于”)9．把一个空杯子底朝上竖直按入水中，随着杯子没入水中深度的增加，杯中空气的压强_______体积_______．11．用50 N的水平拉力拉着重为200 N的小车沿水平道路在1 min内前进60 m，则拉力做的功为_______J，拉力的功率为_______ W．12．某高层楼房中，五楼水龙头出水口的水的压强是2.5×105Pa，那么比它高12 m 的九楼的出水口的水的压强是_______，比它低12 m的底楼水龙头出水口的压强是_______Pa．(g＝10 N/kg)二、选择题(每题3分，共36分)13．甲同学把耳朵贴在长铁管的一端，乙同学在另一端敲一下铁管，甲同学听到两次响声，这是因为( )A．声音有反射现象B．声音在空气中比在铁中传播的快C．声音有折射现象D．声音在空气中比在铁中传播的慢14．放在水平桌面上静止不动的电视机，受到彼此平衡的两个力是( )A．电视机受到的重力和桌面对电视机的支持力B．电视机受到的重力和电视机对桌面的压力C．桌面对电视机的支持力和电视机对桌面的支持力D．桌面受到的重力和电视机对桌面的压力15．用1 m的玻璃管做托里拆利实验，下面几种情况中对管内水银柱竖直高度有影响的是( )A．玻璃管的粗细B．玻璃管的长短C．实验所在的高度D．玻璃管插入水银槽的深度16．如图所示的三只相同的烧杯分别放有质量相等的煤油、水、硫酸，根据液面高度判断盛硫酸的是( )A．甲杯B．乙杯C．丙杯D．无法判断17．三个分别用铜、铁、铝制成的正立方体，它们的质量相等，把它们放在水平桌面上，则对桌面压强大的是( )A．铜立方体B．铁立方体C．铝立方体D．三个一样大18．有一人用一滑轮组分别将1000 N和2000 N的物体匀速提高相同的高度，动滑轮重200 N，绳重及摩擦都不计，则在上述两种情况中( )A．人做的额外功相等B．滑轮组的机械效率相等C．人做的总功相等D．人做功的功率相等19．下列各现象中不属于惯性现象的是( )A．刹车时，人的身体向前倾B．放入水中的铁球很快沉入水底C．汽车关闭发动机后，车还会向前运动一段距离D．锤头松了，用力将锤柄撞击固定物，使锤头紧套在柄上20．下列工具或仪器中属于省力杠杆的是( )21．用手握住汽水瓶，汽水瓶并不滑落，这是因为( )A．手的握力大于汽水瓶的重力B．手的握力等于汽水瓶的重力C．手给汽水瓶的摩擦力大于瓶的重力D．手给汽水瓶的摩擦力等于瓶的重力22．两手对拉一弹簧秤，它的示数是10 N，这两手的拉力分别为( )A．5 N，5 N B．10 N，10 N C．0 N，0 ND．20 N，20 N23．如图所示，原来静止的物体A在水平拉力F作用下沿水平面做直线运动，速度逐渐增大，则拉力F( )A．一定大于阻力F f B．一定等于阻力F f C．可能等于阻力F f D．可能小于阻力F f24．两个完全相同的容器中分别盛有质量相等的水和酒精，如图所示．下列说法正确的是( )A．两容器底受到的压力相等B．液面下深度相同的两处a、b 所受液体的压强相等C．盛水容器底部受到的压强较大D．盛水容器底部受到的压强较小三、实验题(每题7分，共14分)25．把从图所示实验中观察到的弹簧秤和量筒的示数记录在表格中，并计算出相应的物理量．(g＝9.8 N/kg)验中只有10个相同的钩码，杠杆上每格等距，当在A点挂上4个钩码时，应怎样挂钩码才可使杠杆在水平位置平衡？请在图中画出两种设计方案．四、计算题(每题8分，共24分)27．一木块浮在水面上，露出水面的体积为32 cm3，把露出水面的部分截去后，原水下部分又有24 cm3体积露出水面，求：(1)木块的体积．(2)木块的密度．28．有一个形状不规则的物体，用弹簧秤测得物体在空气中的重力为G，然后把它全部浸入密度为 0的液体中，测出物体在液体中的重力为G′，求：(1)此物体的体积V；(2)此物体的密度 1．(3)若将一个与它的体积相同的物体用绳子将它们捆在一起，放在原来的液体中恰好悬浮，求另一物体的密度 2．参考答案1．左增加2．增大摩擦力增大压强3．11 s 9.09 m/s4．大于相反5．小于大于6．定滑轮动滑轮费力杠杆7．液体压强随深度增大而增大大气压强的作用减小摩擦力由于惯性8．小于大于9．增加减少10．等于11．3000 5012．1.3×105 Pa 3.7×105 Pa13．D 14．A 15．C 16．C 17．A 18．A 19．B 20．A 21．D 22．B 23．A 24．A25．1.96 0.98 0.98 1×10-4 0.98 26．略27．128 cm 3 0.75×103 kg/m 3 28．略29．5 min 96 km/h2007届中考物理专题训练专题训练二 电学专题一、填空题(每空1分，共15分)1．一个导体两端加4 V 电压时，通过它的电流强度为0.8 A ，当把它两端电压变为6 V 时，通过它的电流为_______A ，它的电阻为_______ ．2．如图所示的电路中，定值电阻R 2为10 ，闭合开关S 前后干路中总电流的比为2∶3，则R 1的阻值为_______．3．标有“2.5 V 0.3 A ”的小灯泡，正常工作1 min 通过的电量为_______，功率为_______，产生的热量为_______．4．如图所示的电路，用电器的电阻R 0＝30 ，要求通过它的电流能在100～200 mA 的范围内变化，选用的电源电压最小应为_______V ，电路中所用滑动变阻器的阻值变化范围应是_______ ．5．“220 V 100 W ”的甲灯和“220 V 40 W ”的乙灯相比较，正常工作时_______灯更亮，_______灯的电阻大一些，_______灯的灯丝粗一些．6．如图所示的圆环是由阻值R 、粗细均匀的金属丝制成的．A 、B 、C 三点将圆环分成三等份(每等份电阻为31R )，若将其中任意两点连入电路，则连入电路的电阻值为_________．7．如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P 由中点向右端移动的过程中，电流表的示数将_______，灯泡L 消耗的电功率将_______，变阻器R 上消耗的电功率将_______(选填“变大”“变小”或“不变”)二、选择题(每题3分，共45分)8．阻值为3 与6 的电阻，将它们串联，其总电阻为R 1；将它们并联，其总电阻为R2，则R1∶R2等于( )A．2∶1 B．1∶2 C．2∶9D．9∶29．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( )A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路10．如图所示，V1和V2是完全相同的两个电压表，都有3 V和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1 C．R1∶R2＝1∶5D．R1∶R2＝5∶111．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在( )A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端12．在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P 向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小13．如图所示，下列判断错误的是( )A．仅使灯L1工作，应闭合开关S2、S3 B．仅使灯L2工作，应闭合开关S1、S3C．使灯L1工作，应闭合开关S1、S3 D．使灯L2工作，只闭合开关S3也可14．如图所示，电磁铁P和Q通电后( )A．P的右端是N极，Q的左端是S极，它们相互吸引B．P的右端是S极，Q的左端是N极，它们相互吸引C．P的右端是N极，Q的左端是N极，它们相互排斥D．P的右端是S极，Q的左端是S极，它们相互排斥15．有a、b、c、d四个带电体，它们之间的相互作用是：a排斥c，b吸引c，b排斥d，由此判断( )A．a、d间相互排斥B．a、d间相互吸引C．a一定带正电D．d一定带负电16．用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是( )A．2.5 min B．5 min C．20 minD．30 min17．现有一只“PZ220—60”灯泡L1和一只“PZ220—25”灯泡L2，下列有关说法中正确的是( )A．灯泡L1的电阻小于灯泡L2的电阻B．它们并联在照明电路中时L2亮C．它们串联在照明电路中时L1亮D．它们正常发光时，在相同时间内消耗的电能相同18．原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是( )A．台灯的功率太大B．台灯的插头处有短路C．台灯的灯座处有短路D．插座处原来就有短路19．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在( )A．AC段B．CD段C．电灯R短路D．BD段20．一个通电螺线管两端磁极的极性决定于A．螺线管的匝数B．通过螺线管的电流方向C．螺线管内有无铁芯D．通过螺线管的电流21．闭合电路的一部分导体在磁场中运动的方向如下图所示，图中小圆圈表示导体的横截面，箭头表示导体运动的方向，下列各图中不能产生感应电流的是( )22．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数( )A．从1.8 A变化至0.2 A B．从0.4 A变化至1.2 A C．从1.2 A变化至0.4 A D．从0.2 A变化至1.8 A三、作图题(每题5分，共15分)23．根据下图中小磁针静止时的位置，标出电源的正、负极或通电螺线管的绕法．24．下图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线．25．在下图中，A、B、C为三条引出线，由三个阻值相等的电阻组成，现用装有电池和电流表的检测器连接AB时，电流表示数I，当检测器与BC连接时，电流表的示数为I/2；当检测器与AC连接时，电流表的示数为I/3，试画出方框里的电路图．四、实验题(14分)26．测定标有“3.8 V”灯泡的额定功率．(1)画出实验电路图，并根据电路图将下列所需实物连接起来．(10分)(2)电压表所选量程是_______，调节滑动变阻器，应使电压表指针指在_______的位置上．(2分)(3)若此时电流表的示数如图所示，其读数为_______，则灯泡的额定功率约是________．(2分)五、计算题(11分)27．某同学家的电炉铭牌模糊不清了，为了测出电炉的额定功率，他让家里的所有用电器都停止工作，只接入电炉让其正常工作，然后观察家里正在运行的电能表，电能表上标有“3000 R/kWh”，利用手表计时，发现1 min转盘转了50转，那么：(1)电炉的额定功率是多少？(2)小明同学觉得电炉使用不方便，想对电炉进行改装：使电炉的功率可以为额定功率，也可以为额定功率的1/4，请你利用一个开关和一个定值电阻帮他设计一个电路，画出电路图，并计算出定值电阻的大小．参考答案1．1.2 52．203．18 C 0.75 W 45 J4．6 0～305．甲乙甲6．2R/97．变小不变变小8．D 9．D 10．A 11．D 12．C 13．C 14．B 15．B 16．A 17．A 18．B 19．D 20．B 21．C 22．C23．略 24．略 25．略26．(1)略 (2)0～15 V 2.8 V (3)0.34 A 1.3 W27．(1)1 kW(2)图略将开关与定值电阻并联后再与电炉丝串联R＝48.42007届中考物理专题训练专题训练三实验一、填空题(每空1分，共37分)1．为测量运动员短跑时的平均速度．在室外测出40 m的路程，每隔10 m作一记号．选出4位记时员分别站在10、20、30、40 m处；让该运动员跑完40 m路程即告实验完毕．(1)实验中所用的主要器材是_______和_______；(2)实验原理是_______________．2．瓶里放少量的碘，并且对烧瓶微微加热，可以观察到碘的_______现象．停止加热，过一会儿，在烧瓶壁上可观察到碘的_______现象．3．做“研究透镜成像规律实验”前，首先要利用_______和_______测出一凸透镜的焦距．做这个实验时，为了使像能成在光屏的中央，应先调节好_______和_______的高度，使它们的中心跟_______的中心大致在同一高度．4．某同学做“平面镜成像的特点”实验时，将一块玻璃板竖直架在一把直尺的上面，再取两段等长的蜡烛A和B一前一后竖放在直尺上，点燃玻璃板前的蜡烛A，用眼睛进行观察，如图所示．在此实验中：(1)直尺的作用是便于比较物与像的______________关系；(2)两段等长的蜡烛是为了比较______________关系；(3)移去蜡烛B，并在其所在位置上放一光屏，则光屏上_______接收到蜡烛A的烛焰的像(填“能”或“不能”)．这说明平面镜成的是_______像．5．在实验室里，我们通常用_______法来测定电阻的阻值，即只要测出电阻两端的_______和通过它的_______，就可以用公式_______算出电阻的阻值．根据这一实验要求，除待测电阻外，还必需的器材是_______、_______、_______、_______、_______．6．如果你的家庭电路中有一只表盘上标有3000 R/kWh的电能表，另外你手头还有一块秒表．如何测量你家中某一盏白炽灯的实际电功率?(1)写出测量方法：_______________；(2)要测量哪些物理量：_______________；(3)写出根据测量的物理量，计算灯泡电功率的数学表达式：______________．7．白炽灯的灯丝常在_______时发生断开，如若能接上继续使用，则电功率将比原来_______(填“大”或“小”)，这是由于它的电阻变_______了．8．把几滴红墨水滴入清水中，隔一会儿，清水变成红水，这是_______现象．当红墨水分别滴入冷水和热水中，可以看到热水变色比冷水快．这说明温度越高，______________．9．水的比热是_______．装有50 L水的太阳能热水器，在阳光照射下，水温从20℃上升到50℃，该热水器中水吸收的热量是_______．10．黑板的“反光”现象属于光的_______现象；我们能从不同方向看到本身不发光的物体，是由于光射到物体上时，发生了_______反射的缘故．11．普通自行车上，通过增大压力来增大摩擦的装置是_______；在前后轮中减小摩擦的措施是在轮子的轴上安装了_______．二、选择题(每题2分，共24分)12．使用天平时，下列哪种原因会使测量产生误差( )A．天平使用之前忘了调节B．游码所对标尺的读数估计值偏小了C．将砝码放在天平的左盘里，被称物体放在天平的右盘里，并使用了游码D．少加了一个2 g游码标示的质量13．少数不法商贩将煤矸石(矿井下与煤共生一处的石块)破碎后掺在优质煤中高价销售给客户．客户为了防止上当，最恰当的方法是可以检测下述物理量中的( ) A．密度B．比热C．熔点D．燃烧值14．若给你一块小木块、一只量筒、水、酒精、一根细针，你能完成下列实验中的哪几种( )①测出木块的质量②测出木块的体积③测出木块的密度④测出酒精的密度⑤测出木块所受水的浮力⑥测出木块所受酒精的浮力A．①②③B．①②③④C．①②③④⑤D．①②③④⑤⑥15．若给你一只弹簧秤、一杯水、细线和一个金属块，你能完成下列四种实验中的哪几种？( )①测金属块的质量②测金属块浸没在水中的浮力③金属块的体积④测金属块的密度A．①B．①②C．①②③D．①②③④16．用一端封闭的足够长的玻璃管做托里拆利实验时，下列哪种情况会影响管内水银柱的高度( )A．改变玻璃管的粗细B．少许改变管的倾斜程度C．改变水银槽内水银面的高低D．玻璃管内漏进少许空气17．放映幻灯时，在屏幕上得到的是幻灯片上景物的( )A．正立放大的虚像 B．正立放大的实像C．倒立放大的虚像D．倒立放大的实像18．用一滑轮组提升重物，不计摩擦，下列方法中可以提高滑轮组机械效率的是( ) A．改变绕绳方法B．增加重物的提升高度C．减少重物的提升高度D．增加提升重物的重力19．下列关于电路的说法中正确的是( )A．电路连接过程中，开关必须处于断开状态B．电路连接必须从电源的正极开始C．电流表测电流时为了安全应选择使用大量程D．滑动变阻器使用时必须串联在电路中20．要改变直流电动机的转向，应采取的方法是( )A．增强磁极的磁性B．增加电源电压C．增大线圈中的电流D．改变线圈中的电流方向或对调磁铁的磁极21．下列测量仪器中，刻度不均匀的是( )A．体温计B．弹簧秤C．量筒D．密度计22．两个相同的烧杯里分别盛有质量和温度都相同的水和煤油，用两个相同的酒精灯给它们加热，可以看到煤油的温度比水的温度升高的快．若水和煤油的比热分别用C 和水C表示，则( )煤油A．C水＞C煤油B．C水＝C煤油C．C水＜C煤油D．条件不足，无法比较23．下列变化不属于物理变化的是( )A．灯泡用久了灯丝变细B．用石灰浆抹墙，经过一段时间后变硬C．用压缩体积的办法，使丁烷气体液化并贮存在打火机内D．潮湿的衣服变干了三、实验题(每题4分，共20分)24．你能用几种方法判断一蓄电池能否供电？又怎样判别它的正、负极？试设计几个办法，并说明道理．25．联欢会上，某同学从家里带来40只规格为“6 V 0.5 W”的彩灯，通过计算说明他最少应将多少只彩灯接在220 V的照明电路中？应该怎样连接？如果晚会开了5 h，使用这些彩灯一共用了多少kWh的电能？26．用日常生活中装饮料的塑料空瓶，请你设计：做演示液体压强和大气压强存在及其性质的物理实验各一个．要求制作方法简便，并只加少量其他辅助器材．画图并写明制作方法、实验步骤．27．弹簧秤下悬挂着一重物(浸在硫酸铜溶液中，不与溶液反应)，若向硫酸铜溶液中逐渐滴加氢氧化钡溶液至恰好完全反应后，弹簧秤的示数将_______(填“变大”“变小”或“不变”)；发生反应的化学方程式是_______________28．做“测滑轮组的机械效率”的实验．(1)实验所用的器材除铁架台、滑轮组、细绳和钩码外，还需要_______和_______．(2)实验时，除已知钩码重外，需要测量的物理量是_______、_______和_______．需要计算的物理量是_______、_______和_______．(3)请设计出实验记录表格．四、计算题(29、题每题9分，30题10分，共19分)29．电饭锅工作时有两种状态：一是锅内水烧干前的加热状态，二是水烧干后的保温状态．下图为CFXB型“220 V 1100 W”电饭锅的简易原理图．已知R＝1956 ．求：(1)电阻R0的阻值．(2)接通档“1”时，电饭锅处于_______状态(选填“保温”或“加热”)，此时电路的总功率为多大？(3)如果用该电饭锅来烧水，其放出的热量全部被水吸收，问需多少分钟可将2.2 kg，初温为20℃的水烧开？(设1标准大气压下)30．同学用弹簧秤、量筒、水、物块做测定浮力的实验，根据图中弹簧秤和量筒的示数，填写记录表格中的各项内容，并分析、比较这些数据，得出的结论用数学式表达为________参考答案1．卷尺 秒表 v ＝t s2．升华 凝华3．平行光源 刻度尺 透镜 光屏 烛焰 4．(1)到透镜的距离 (2)物体和像的大小 (3)不能 虚5．伏安 电压 电流 R ＝I U电源 开关 导线 电压表 电流表6．(1)将家中的其他用电器全都断开，只把白炽灯接入电路，让其工作一段时间，用手表记录时间，用电能表记录它所消耗的电能，最后用P ＝W /t 计算出它的功率． (2)时间t 消耗的电能W (3) P ＝W /t 7．刚闭合电路 大 小8．扩散 分子无规则运动越剧烈 9．4.2×103 J/(kg ·℃) 6300 KJ 10．镜面反射 漫11．刹车用的闸皮 钢珠12．B 13．A 14．D 15．D 16．D 17．D 18．D 19．A 20．D 21．D 22．A 23．B24．(1)用电表，根据电流的方向．(2)用小磁针来判断，根据奥斯特实验的结论． (3)利用电镀的原理，在碳棒上析出铜的相连的为负极． 25．用37个同样的灯泡串联起来就可以了，0.09 kWh26．液体：在塑料瓶的侧壁上打一小孔，就会看到水从侧壁流出来． 气体：用抽气机将瓶中的气体抽走，瓶子就会被空气压瘪了． 27．变大 CuSO 4＋Ba(OH)2＝BaSO 4↓＋Cu(OH)2↓28．(1)重物 刻度尺 (2)s h G 总功 有用功 机械效率 (3)略 29．(1)R 0＝44 (2)保温 24.2 W (3)11.2 min专题训练四设计1．(5分)请你利用以下所提供的器材：刻度尺、量杯、细线、烧杯、水、中国地图设计两种办法，分别测量出：(1)一个薄壁圆柱形容器的容积．(2)京沪铁路线长度．2．(5分)如何用一种光学方法，判定一个透镜是凸透镜还是凹透镜？小明的身边有硬纸板、手电筒、笔、玻璃砖、蚊香、空可乐瓶(容积为10 L)等物品，请你从中选择器材设计一个实验验证：“光在空气中是沿直线传播的”．3．(5分)老师给小明布置了一个作业：测量一根电线杆的长度．小明看着高高的电线杆和手中的米尺犯了难：这可怎么办？请你利用你学过的知识帮小明想出一个好办法，说出你这样做的理由．4．(5分)请你利用学过的有关热学的知识设计一个实验，测量水的比热容．5．(5分)如何测量密度大于水的石块的密度，至少设计三个试验并说明方法和过程．6．(5分)如何测量密度小于水、形状不规则的石蜡的密度(试验中用的是水)，简述试验办法．7．(5分)请你用一个烧杯、适量的水、托盘天平来测量一种未知液体的密度．简述你的办法及过程并写出未知液体密度的表达式．8．(5分)有一条形磁铁，要想知道它是否有磁性，可以采用哪些办法？请具体说明．9．(5分)对农民来讲，农作物的种子中混有一些杂草的种子是一件很头痛的事情，但是这两种种子的外表面不同，农作物的种子很光滑，杂草的种子表面有很多绒毛，能够吸附靠近它的小颗粒物，当然也能粘在走过的动物身上，因此它可以广为传播．现在，给你一些混有杂草种子的农作物的种子，一些铁屑和一块磁铁，请你替农民将其中的杂草种子从农作物种子中分离出来，说出你的办法和道理．10．(5分)用所学过的知识在家中测苹果的密度．所能利用的器材有：自制的弹簧秤、水桶、水、塑料袋、塑料绳、水瓢．请写出简要的实验步骤及苹果密度表达式的推导过程．11．(5分)一个质量为m人的木工师傅，想粗测一根粗细均匀的长木料的质量m木，找来一块有棱角的石头和一把刻度尺，利用自己的身体便可测出木料的质量．请你说出他测量的方法及依据的原理．12．(5分)已知物体重800 N，滑轮重50 N，要用不大于200 N的力将重物匀速提起，那么动滑轮和重物要用几段绳子来承担？请选择一个合适的滑轮组，并将它的装配图画出来．13．(5分)一个商品仓库，后门进货、前门取货，现有红、绿两只灯泡和一个电铃，一个电池组、两个开关，还有若干条导线，请你为仓库管理员设计一个电路：电铃响同时绿灯亮，表示送货人在后门按开关，电铃响同时红灯亮表示前门取货人在前门按开关．要求画出电路图，图中要标明红灯、绿灯及相应的前门、后门的开关．14．(5分)现有3只电阻值均为R的定值电阻及若干导线，它们分别与图中的虚线框中标有ABCD的有关接线柱相连，经测试发现：(1)接线柱B与C间的电阻值等于R．(2)接线柱AC、AD、DC 间的电阻均为2R．根据上述测试结果在虚线框内有关接线柱间画出电阻或导线的连接情况．15．(5分)请你至少用两种方法来判断两只铭牌已经模糊不清的照明灯泡的额定功率的大小，并加以简要说明．16．(5分)有这样一些器材：玻璃杯一只、硬纸片一块，鸡蛋一枚、食盐及足量的水．请从中选择器材(单独或组合)做三个小实验，并说明相关的物理现象或规律．17．(5分)两只杯子中分别盛有不同浓度的食盐水．不能用嘴尝，请你用学过的知识及需要的试验器材(可自行制作)，设计三种区分这两杯盐水的方法，并简要说明理由．方法一：方法二：方法三：。

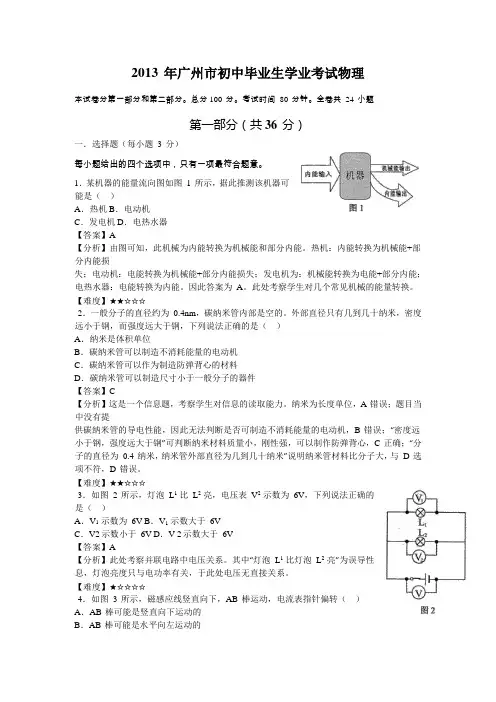

2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。

总分 100 分。

考试时间 80 分钟。

全卷共24 小题第一部分（共 36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图 1 所示，据此推测该机器可 能是（ ）A ．热机B ．电动机C ．发电机D ．电热水器 【答案】 A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能 +部 分内能损失；电动机：电能转换为机械能 +部分内能损失；发电机为：机械能转换为电能 +部分内能； 电热水器：电能转换为内能。

因此答案为 A 。

此处考察学生对几个常见机械的能量转换。

【难度】 ★★☆☆☆2．一般分子的直径约为 0.4nm ，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（ ） A ．纳米是体积单位B ．碳纳米管可以制造不消耗能量的电动机C ．碳纳米管可以作为制造防弹背心的材料D ．碳纳米管可以制造尺寸小于一般分子的器件【答案】 C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当 中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误； “密度远 小于钢，强度远大于钢 ”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确； “分 子的直径为 0.4 纳米，纳米管外部直径为几到几十纳米 ”说明纳米管材料比分子大， 与D 选项不符， D 错误。

【难度】★★☆☆☆3．如图 2 所示，灯泡L 1 比 L 2亮，电压表 V 2示数为 6V ，下列说法正确的 是（ ）A ． V 1 示数为 6VB ． V 1 示数大于6VC ． V2 示数小于 6VD ． V 2示数大于6V【答案】 A【分析】此处考察并联电路中电压关系。

其中“灯泡L1比灯泡 L 2亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

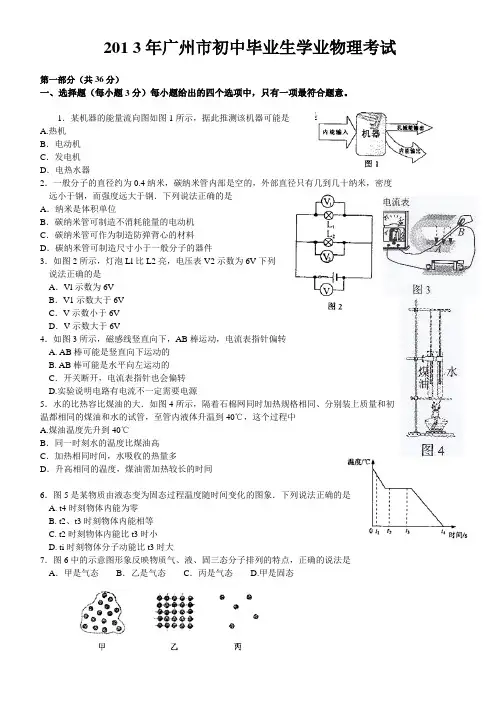

201 3年广州市初中毕业生学业物理考试第一部分（共36分）一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图1所示，据此推测该机器可能是A.热机B．电动机C．发电机D．电热水器2．一般分子的直径约为0.4纳米，碳纳米管内部是空的，外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢．下列说法正确的是A．纳米是体积单位B．碳纳米管可制造不消耗能量的电动机C．碳纳米管可作为制造防弹背心的材料D．碳纳米管可制造尺寸小于一般分子的器件3．如图2所示，灯泡Ll比L2亮，电压表V2示数为6V下列说法正确的是A．Vl示数为6VB．V1示数大于6VC．V示数小于6VD．V示数大于6V4．如图3所示，磁感线竖直向下，AB棒运动，电流表指针偏转A. AB棒可能是竖直向下运动的B. AB棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D.实验说明电路有电流不一定需要电源5．水的比热容比煤油的大．如图4所示，隔着石棉网同时加热规格相同、分别装上质量和初温都相同的煤油和水的试管，至管内液体升温到40℃，这个过程中A.煤油温度先升到40℃B．同一时刻水的温度比煤油高C．加热相同时间，水吸收的热量多D．升高相同的温度，煤油需加热较长的时间6．图5是某物质由液态变为固态过程温度随时间变化的图象．下列说法正确的是A. t4时刻物体内能为零B. t2、t3时刻物体内能相等C. t2时刻物体内能比t3时小D. ti时刻物体分子动能比t3时大7．图6中的示意图形象反映物质气、液、固三态分子排列的特点，正确的说法是A．甲是气态B．乙是气态C．丙是气态 D.甲是固态8．线圈abcd转动过程中经过图7甲、乙位置时，导线ab所受磁场力的方向A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方甸都没改变9．图8中烛焰在光屏上成清晰缩小的像，下列哪一操作可能使烛焰在光屏上成清晰放大的像A．透镜不动，蜡烛、光屏靠近透镜B．透镜不动，蜡烛、光屏向右移动C．透镜、光屏都不动，蜡烛向右移动D，蜡烛、光屏都不动，透镜靠近光屏10．如图9所示，足球以初速度1，沿着凹凸不平的草地从a运动到d，足球A.在b、d两点的动能相等B.在a、d两点的机械能相等C．从b到c的过程机械能减少D.从c到d的过程重力势能减少11.某手机网络频率范围是1920MHz～1935MHz，下列说法正确的是A．1920MHz的电磁波波长比1935MHz的短B．1920MHz的电磁波不能在没有空气的月球上传播C．1920MHz的电磁波在真空中传播的速度比1935MHz的慢D. 1920MHz和1935MHz的电磁波在真空中传播的速度相同12.忽略一切阻力，原静止在水平面上的大石头被另一块小石头水平撞击，大石头的运动情况是A．始终静止不动B．动了一点点，很快停下来C．撞击时开始运动，然后慢慢停下来D．撞击时开始运动，然后做匀速直线运动- 2 -第二部分（共64分）二、填空作图题（共25分）13.某家用电动食品粉碎机有两开关S1、S2，要合上开关s．，而且要用力下压盖子(会闭合开关S2)，粉碎机才会工作．在图10中连接粉碎机的电动机及S1、S2，使其能按上述要求工作．14.图11中哪些图所示情况可能会发生触电事故．甲乙丙丁15.如图l2所示，D，是D在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中成的像（用符号表示平面镜）．16.下表是某些介质中的声速v(1)分析表格的信息，推断声速大小可台雒艮什么因素有关？（只须写出两种）依据是什么？，，(2)设海水温度为25 0C.在海面用超声测位仪向海底垂直发射声波，经过2s后收到回波．根据公式计算出海水深度为m.(3)真空中声速是17.如图13甲所示，小明顺着竖直的杆匀速下滑．(1)在乙图代表小明的圆点A上画出其竖直方向受到的力．(2)小明再沿比杆粗糙的绳匀速下滑，若沿绳下滑受到的摩擦力为f绳、沿杆下滑受到的摩擦力为f杆，f绳____f杆（选填“>”、“=”、“<”）．(3)若小明沿杆匀速向上爬，他受到的摩擦力的方向：1 8．如图14所示，把一张轻质纸放在两本书上，沿纸面下方吹气，原平整的纸会从两书间的空隙下陷．据此推断空气对下陷纸片上、下表面的压强哪个小？．根据所学的物理知识解释为什么会出现这现象：19.图15是用薄纸制成的下端开口的容器，容器的容积为1 m3，所用薄纸重量为0.5N.容器内空气重量为N，容器（含其内空气）的总重量为N(空气密度为1.29kg/m3，g =l0N/kg)，为了使容器悬浮在空中，你要用方法使容器内空气减少，容器内空气的重量减少N，容器才能悬浮在空中，此时容器内空气密度容器外空气密度．（选填“大于”、“等于”、“小于”）三、解析题（共18分）20.效率是30%、水平叉臂面积是1m2的电动叉车（如图16甲），托着重量为6000N，底面积为6m2的货物（如图乙），5s内从A点匀速水平移动到B点，再从B点匀速竖直提升l0s到达C点，所用时间及各点间距离如图丙所示，求：(1)A到B过程，货物对叉臂的压强．(3)B到C过程，叉车对货物做功的功率．(4)B到C过程，叉车消耗的电能．21.灯泡L标着“6V 6W”．求：(l)灯泡L正常发光时的电流和电阻．(2)如图17所示，把灯泡L与电压恒为6V的电源相接．在t=0s时刻，合上开关S，测得流过灯泡L的电流与通电时间关系如图18所示．求(a)合上开关S瞬间，流过灯泡的电流多大？(b)哪一时刻开始灯泡正常发光？(c)合上开关瞬间灯泡的电阻为R1，正常发光时电阻为R2．求- 4 -四、实验探究题（共21分）22．(1)在某地做探究水沸腾实验，装置如图19所示，加热一段时间，烧杯内的水沸腾，有大量的气泡上升，变大，到水面破裂．此时图中温度计的示数为____．烧杯内的水是否已沸腾？判断的依据是__________________________________(2)海拔越高，大气压越小，用同一套装置测得不同楼层的大气压值如图20甲、乙所示．乙图大气压值等于mm高的水银柱所产生的压强．其中图是放在较高楼层时的情况．23.小聪估测书包重量，现有细绳、重量可忽略的长硬棒、刻度尺、一瓶600mL的水，空瓶的质量忽略不计．(1)这瓶水的质量m_ ___，重量G ．（1mL=lcm3，水的密度是1g/cm3，g=10N/kg）(2)手提细绳，如图21，若硬棒水平静止．在图中标示需要测量的长度．(3)书包重量约为___ _（用上述求得及所测得的物理量符号表示）．(4)若测量中硬棒挂书包一端下沉，你有什么办法让硬棒恢复水平平衡？24．(1)灯泡L1、L2规格相同，按图22所示电路图连接图23的电路，要求滑动变阻器接入电路中的阻值最大．(2)正确连接电路后，闭合开关，观察不到两灯发光，将一根导线接在L，两端时，观察到L2会发光，据此猜想有可能是两灯的实际电功率太小，也可能是L1断路．扼要写出确定上述哪一猜想正确的检测过程．(3)更换元件后，两灯发光，小明用一个电压表分别测图23电路中两灯电压：如图24所示，将电压表正确接在L2两端（电路的其他部分没有画出），电压表示数如图25所示，则L2两端电压为V为了测Li两端的电压，把图24中的导线M的左端从口接线柱改接到6接线柱．这样能测出Li的电压吗？____ ．原因是_ ___．- 6 -2013年广州中考物理试题答案及解析一、选择题1、【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。

2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。

总分100 分。

考试时间80 分钟。

全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。

因此答案为A。

此处考察学生对几个常见机械的能量转换。

【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。

【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。

其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

专题三初中力学物理作图题的基本步骤要求及其注意事项力的作图包括：力的示意图，杠杆的示意图，滑轮的绕法等。

作力的示意图时，先分析受力。

受力分析的一般步骤：①先重力(不特别指明，物体都受重力)；②后弹力，看研究对象是否与其它物体接触且是否有挤压，弹力可以有多个，根据接触点逐个分析；③最后分析摩擦力，只有在有弹力的情况下，才可能有摩擦力，在确定弹力的接触点后，再看接触面是否粗糙，是否有相对运动或相对运动趋势。

力的示意图：①力的作用点画在受力点上，若物体同时受几个力且不引起转动时，作用点可画在物体重心上；②沿力的方向画，重力方向——竖直向下；支持力(或压力)方向——垂直接触面指向受力物体；拉力方向——沿绳子指向绳子收缩方向；摩擦力方向——与物体相对运动或相对运动趋势方向相反。

杠杆作图：①确定支点O，动力作用点和阻力作用点；②画出动力或阻力；③沿力的方向画出力的作用线(延长部分用虚线)；④从支点向力的作用线引垂线，支点到垂足距离为力臂；⑤标出力或力臂；⑥画最小动力时，先确定支点到动力作用点之间的连线为最长的动力臂。

一、力学部分——力的示意图力学作图题一般是作力的示意图或杠杆示意图，这种作图题应当注意首先弄清题的具体要求：要你做什么？作力，要画准力的三要素（大小、方向、作用点），如果画压力就要特别注意作用点。

作力臂，一定记住力臂一定过支点。

杠杆所受力的方向要冷静判断，草率就必然会失分。

1.做物体受力示意图题步骤（1）确定受力物体.（2）找到力的作用点(用一小圆点表示).（3）判断力的方向画线段(沿力的方向).（4）标箭头和力的符号(已知大小的标明力的数值和单位).2.画受力的示意图注意事项（1）同一物体受到两个或两个以上的力，作用点一般取在同一个点上.（2）在同一个图中，力越大，表示力的线段越长.（3）表示力的线段要用实线，不能用虚线.3.画力的示意图典型例题解析【例题1】如图所示，物体重20N，按照所给的标度画出物体所受的重力的示意图．【解析】确定力在物体上的作用点即重心，用字母Ｏ来表示，形状规则物体重心在其几何中心；确定力的方向，重力的方向是竖直向下，箭头的方向要竖直向下；用一段长度适当的线段表示20Ｎ．【答案】【技巧】此种题抓住关键是：重力方向是“竖直向下”的真正含义是“指向地心”，与物体的运动状态和所在位置无关．拉力作图、压力作图、摩擦力作图、浮力作图都要参考这个步骤和注意事项。

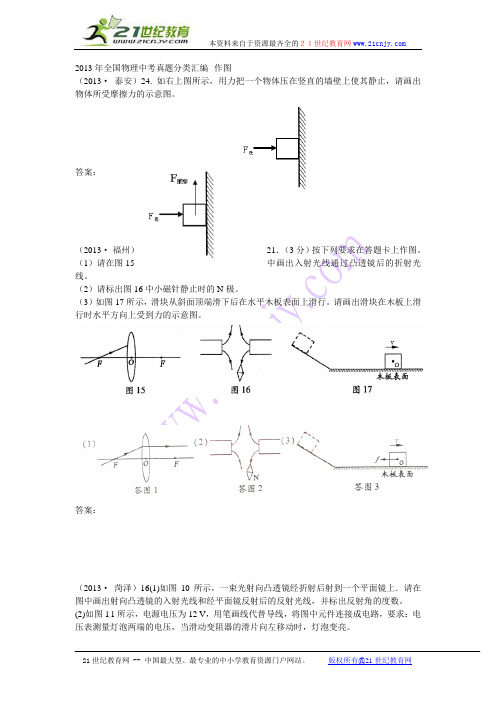

2013年全国物理中考真题分类汇编--作图（2013·泰安）24. 如右上图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图。

答案：（2013·福州）21．（3分）按下列要求在答题卡上作图。

（1）请在图15中画出入射光线通过凸透镜后的折射光线。

（2）请标出图16中小磁针静止时的N极。

（3）如图17所示，滑块从斜面顶端滑下后在水平木板表面上滑行。

请画出滑块在木板上滑行时水平方向上受到力的示意图。

答案：（2013·菏泽）16(1)如图10所示，一束光射向凸透镜经折射后射到一个平面镜上．请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。

(2)如图11所示，电源电压为12 V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。

评分标准：（1）入射光线、反射光线和入射角各1分，光线没有箭头的不给分；角度正确得1分。

（2）.开关、滑动变阻器、灯泡和电压表各1分。

说明：①电压表：“+”、“一”接线线柱和量程连接要正确，电压表的两个接线柱还可以接其它地方，但只要测量的是灯泡两端的电压，均给分。

②滑动变阻器：下面两个接线柱必须接左接线柱，上面两个接线柱接任何一个均正确。

答案：（2013· 乐山）45. 如图所示为小丽同学站在某商场匀速向上运动的电动扶梯上的示意图，请在图中作出小丽所受力的示意图（O 点为小丽的重心）。

答案：（2013· 乐山）46. 如图是利用太阳能给LED 供电的自动控制电路的原理图。

其中，R 是光敏电阻，光敏电阻的阻值R 随光照度的增强而减小。

白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。

傍晚，当光照度小于一定值时，通过蓄电池与LED 回路，灯开始工作。

请用笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D 、E 、F 、G 的四根引线；连线不能交叉)+-图10 ︒6016题图 17题图答案：（2013· 苏州）24．（8分）按照题目要求作图： (1)如图甲所示，重50N 的物体静止在水平地面上，画出它所受重力G 和支持力F 的示意图．(2)根据平面镜成像特点，在图乙中画出物体AB 在平面镜MN 中所成的像．(3)根据图丙中通电螺线管的N 、S 极，在括号内标出电源的“+”极和“－”极． (4)如图丁所示，用笔画线代替导线将电灯和开关正确接到电路中．答案：图甲 图乙 图丙 图丁第24题（2013· 泰州）42．（6分）根据要求作图(1)如图12．光线AO 从空气斜射入水中，画出水中折射光线的大致方向。

中考物理作图专题复习一、中考导航：1、作图题广州中考中，约占7-9分。

2、作图题的考查难度不大，主要失分原因有：①画非“所问”，②作图欠规范。

因此考生在解答作图题时，首先要理清题意，明确题目所要求画的对象（即画什么），然后再根据相关的物理概念和规律画出所求问题的直观图形，同时要准确和规范，避免失分。

3、注意事项：①用铅笔和直尺、圆规等工具作图。

②实线、虚线要分清。

（光线和实像用实线、法线、连线、延长线和虚像用虚线）③保留作图痕迹。

④按一定顺序进行，先后顺序不能乱。

⑤箭头、符号、字母等标志不能忘记或丢失。

4、常见作图题的类型1、光学作图：2、力学作图：3、电学作图：二、常见作图题型详析（一）光学作图1、光的反射：题型一:画出反射或入射光线方法归纳：（1）：先作法线(过“O”点垂直镜面的虚线)（2）：利用光的反射规律（反射角等于入射角）确定反射或入射光线，并画出来（入射、反射光线用带箭头的实线）（3）：标出反射角、入射角的符号及大小【例1】、画出图1的入射光线或反射光线。

图1 图2 图3题型二、根据给出的反射、入射光线画出镜面方法归纳：1、根据已知条件作入射和反射光线。

2、画出反射光线与入射光线的角平分线，即法线ON（尺规作图）3、根据法线与反射面垂直，画出镜面。

（镜的背面要画上阴影）【例2】.如图2，有一束入射光线AO经平面镜反射后沿OB的方向射出，请作出平面镜的位置。

题型三、根据平面镜成像原理画出反射光线方法归纳：先根据平面镜成像的特点画出发光点的像，后根据平面镜成像原理（则每条反射的反向延长线都经过对应的像点）确定反射光线的方向，画出射光线。

【例4】、如图4有一束光通过A点射到镜面，反射后B射出点，请画出入射光线和反射光线。

2、折射作图：画出折射或入射光线方法归纳：（1）：先作法线(过“O”点垂直界面的虚线)（2）根据光在光速快（密度小）的界质中和法线的夹角度大，在光速慢（密度大）的界质中和法线的夹角度小的规律画出折射或入射光线【例5】（2012广州市）如图5，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大小.【例6】 如图5所示，一束光线与水平面成30°角从空气斜射到水面时，发生反射和折射，请你在图中画出它的反射光线（标出反射角的大小）和折射光线的大致方向。
