溶解氧仪使用方法说明书尊敬的用户，感谢您购买我们的溶解氧仪。
为了帮助您正确地使用该仪器，我们特别编写了本使用方法说明书。
请您仔细阅读以下内容，并按照步骤进行操作。
一、产品概述溶解氧仪是一种用于测量液体中溶解氧浓度的仪器。
它采用新型的传感器技术，能够准确、快速地测量水样中溶解氧的含量，广泛应用于水质监测、环境保护、水产养殖等领域。
二、产品结构1. 主机：溶解氧仪的主体部分，包含了显示屏、操作按钮、电源接口等。
2. 传感器：用于检测水样中的溶解氧含量，通过连接到主机来传输数据。
三、使用步骤1. 准备工作a) 确保仪器已正确连接电源，并接通电源开关。
b) 将传感器插入准备好的水样中，确保传感器与水样充分接触。
c) 等待一段时间，直到仪器稳定并显示出初始数值。
2. 校准a) 在稳定状态下，按下仪器上的校准按钮，进入校准模式。
b) 根据标准操作程序，依次设置校准点。
c) 等待校准完成，并确保校准结果显示无误。
3. 测量a) 放置水样，确保传感器完全浸入水中。
b) 按下仪器上的测量按钮，仪器开始进行测量。
c) 稍等片刻，待仪器显示结果稳定后，记录测量值。
4. 数据处理a) 将测量结果进行记录，并根据需要进行数据分析和处理。
b) 若测量结果异常或需重新测量，可重复上述步骤进行操作。
五、注意事项1. 使用过程中请注意防止水样污染，避免杂质进入传感器。
2. 仪器需要定期进行校准，以确保测量结果的准确性。
3. 仪器在使用过程中遇到故障或异常情况时，请不要随意拆卸或修复，应及时与售后人员联系。
六、维护保养1. 仪器使用完毕后，请将传感器用纯水进行清洗，并将其放置于干燥通风的地方存放。
2. 定期对仪器进行清洁与保养，确保其正常运行。
七、故障排除在使用过程中，若发生仪器无法启动、显示异常、测量结果不准确等问题，请联系售后人员进行维修和排除故障。
本使用方法说明书仅为使用者提供操作指导，请在使用过程中严格按照说明进行操作。
如有任何疑问或不明之处，请及时与我们联系。

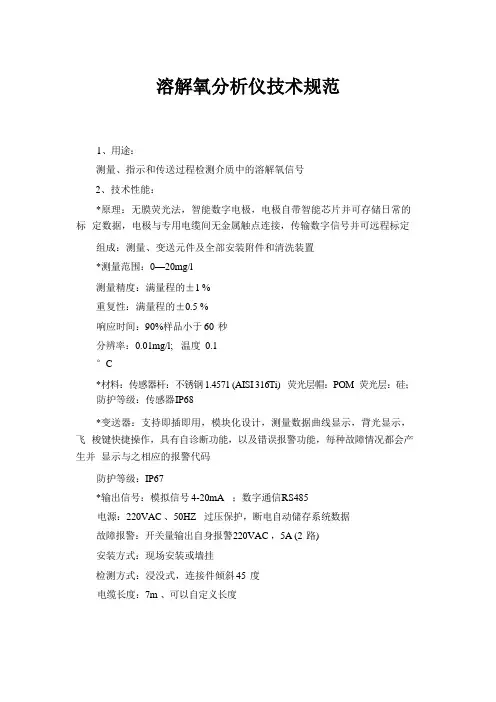

溶解氧分析仪技术规范
1、用途：
测量、指示和传送过程检测介质中的溶解氧信号
2、技术性能：
*原理：无膜荧光法，智能数字电极，电极自带智能芯片并可存储日常的标定数据，电极与专用电缆间无金属触点连接，传输数字信号并可远程标定
组成：测量、变送元件及全部安装附件和清洗装置
*测量范围：0—20mg/l
测量精度：满量程的±1 %
重复性：满量程的±0.5 %
响应时间：90%样品小于60 秒
分辨率：0.01mg/l; 温度0.1
°C
*材料：传感器杆：不锈钢1.4571 (AISI 316Ti) 荧光层帽：POM 荧光层：硅；
防护等级：传感器I P68
*变送器：支持即插即用，模块化设计，测量数据曲线显示，背光显示，飞梭键快捷操作，具有自诊断功能，以及错误报警功能，每种故障情况都会产生并显示与之相应的报警代码
防护等级：IP67
*输出信号：模拟信号4-20mA ；数字通信R S485
电源：220VAC 、50HZ 过压保护，断电自动储存系统数据
故障报警：开关量输出自身报警220VAC ，5A (2 路)
安装方式：现场安装或墙挂
检测方式：浸没式，连接件倾斜45 度
电缆长度：7m 、可以自定义长度。
溶解氧在线分析仪安全操作及保养规程前言溶解氧在线分析仪是一种常用的仪器设备，在许多行业中都有广泛的应用。
在使用这种仪器的过程中，应该加强安全意识，做好安全措施，避免发生危险事故。
同时，在保养维护方面也应该认真，以确保仪器的稳定运行。
本文将介绍溶解氧在线分析仪的安全操作及保养规程。
安全操作规程1.在使用前，应该检查仪器设备是否正常。
观察仪器各部分是否有损坏、松动、污垢等情况。
确认仪器设备完好后方可使用。
2.按照使用手册的要求进行正确的安装。
因为在安装过程中需要进行电气接线、仪表调校等操作，一旦出现问题则可能引发安全事故。
3.操作人员应该熟悉仪器的使用方法和操作技巧。
尤其是注意仪器的操作界面，各个参数的含义以及如何进行正确设置和调整。
4.在仪器设备工作期间，严格遵守安全操作规程。
操作人员应该专心致志，注意观察仪器工作状况，尽可能避免出现意外。
5.如遇到仪器设备出现异常情况，应该及时关闭设备，并立即通知专业人士进行维修。
如果是操作人员可自行调节的问题，则应进行适当的处理，确保仪器设备的正常运行。
保养规程1.定期对溶解氧在线分析仪进行保养。
一般情况下，需要每年或半年进行一次大保养，同时每月或每周进行一次小保养。
2.进行保养时，应该将设备进行拆卸，全面清洁各个部件。
对于易腐蚀、易损坏的部件应特别注意。
3.使用合适的清洗液和保养剂进行清洗和保养。
注意清洗液和保养剂的选择，以免对仪器设备造成损坏。
4.在保养过程中，应该注意防止各个部件的松动、损坏等情况。
如果需要更换配件，则应该选择与原设备相同的规格型号，避免出现兼容性問題。
5.在完成保养工作后，应该进行相关的测试和校准。
测试结果应与原工作数据相符，否则说明保养不全面或存在问题，需要再次进行检修。
总结溶解氧在线分析仪是一种常用的仪器设备，其安全操作和保养工作都非常重要。
本文介绍了溶解氧在线分析仪的安全操作及保养规程，希望能够对操作人员提供一些参考和帮助，以确保仪器设备的正常运行，同时保障人员的安全。
溶解氧标定溶解氧标定必须在已知氧浓度的环境中进行。
YSI 550A溶氧仪可用mg／L或％饱和度来标定。
以下是这两种方式的标定步骤。
标定前要准确标定YSI 550A，你需要知道以下资料：1．被测水样的大概盐度。
新鲜淡水的盐度大约为零,海水盐度约为35ppt。
如果你不知水样的盐度，可以用YSI 30盐度一电导一温度仪来测得盐度值。
2．对于在％饱和度模式下标定，需要知道你所处位置的海拔高度(英尺)。
这些资料可从互联网或者当地机场或气象台获得。
如果要从米转化到英尺，除以0．3048要得到最佳结果：1．每次使用前都标定仪器，以防止漂移。
溶解氧读数取决于标定。
2．在与样品温度相差不超过±1 0℃范围内进行校正。
用％饱和度标定：1．确定仪器标定室内的海绵是湿润的。
把探头插入标定室。
2．打开仪器，等待约15—20分钟，让仪器预热及读数稳定。
3．同时按下并释放上箭头和下箭头键，进入标定菜单。
4．按下Mode键直至“％”作为氧气单位出现在屏幕右侧。
然后按下ENTER。
5．LCD屏幕上会提示你输入以百英尺为单位的当地海拔高度。
用箭头键增加或碱少输入的海拔高度，当正确的海拔高度出现在LCD上时，按下ENTER键。
例如：输入数字12代表1200英尺。
6．CAL将显示在屏幕左下角，右下端则显示校正值，主显示栏则显示DO读数(标定前)。
一旦当前溶解氧读数稳定，按下ENTER键。
7 ．LCD将提示你输入被测水样的近似盐度，输入0至70(ppt)数字。
用箭头键可增加或减少盐度设定数字。
当LCD显示正确盐度时按ENTER键。
仪器将返回至正常操作状态。
用MG／L来标定1．打开仪器，等待约15—20分钟，让仪器预热及读数稳定。
2 将探头放入已知ｍg／L渎数的溶液，在整个标定过程中以最少1／2英尺每秒(16厘米每秒)的频率在水样中持续搅拌或晃动探头。
3．同时按下并释放上箭头和下箭头键，进入标定菜单。
4．按下Mode键直至“mg／L”作为氧气单位出现在屏幕右侧。
溶解氧分析仪安全操作及保养规程摘要溶解氧分析仪是一种用于测量液体中溶解氧含量的仪器，广泛应用于实验室和工业生产中。
本文介绍了溶解氧分析仪的安全操作和保养规程，以确保其正常运行和安全应用。
安全操作规程1. 仪器安装在安装溶解氧分析仪时，应确保其放置在一个平稳、干燥、通风、温度适宜的地方，避免日晒、雨淋、高温和寒冷等环境影响。
接线时应按照仪器说明书或相关技术人员指导进行，避免接错线路。
2. 仪器启动在启动溶解氧分析仪前，应仔细阅读仪器说明书，并依照操作规程进行操作，确保每个步骤正确完成。
在启动过程中，应检查仪器各部分的连接情况和电气设施是否正常。
3. 安全用电溶解氧分析仪使用电源电压为AC 220V±10%，在使用时应接到独立的保险熔断器上，保证用电安全。
使用过程中禁止擅自拆卸电气设施、强行更换或打开保险熔断器等操作。
4. 仪器操作在涉及到操作仪器的时候，应严格按照说明书或操作规程进行，切勿擅自篡改、改动或随意调节仪器设置。
在操作前应了解仪器的使用条件、仪器的量程范围和测量属性等，确保正确操作。
5. 安全维护在使用过程中，应经常对仪器进行维护和清洁，并配备必要的维护用品。
如遇到仪器故障或异常并无法解决，应及时通知相关技术人员，或联系销售商进行处理。
保养规程1. 仪器保养周期为了确保溶解氧分析仪的正常运行，应定期对其进行保养。
具体的保养时间，需要依据使用情况、使用频率和维护程度等进行具体安排。
2. 仪器保养方法在对溶解氧分析仪进行保养时，应严格按照说明书或维护手册上的方法进行操作。
涉及到更换或清理仪器部件时，一定要使用正确的工具，防止对仪器造成二次损伤。
3. 仪器故障与维修在使用过程中，若溶解氧分析仪出现异常或故障，应及时进行排查和维修。
在排查过程中，要特别注意到底是仪器本身出现故障，还是由于使用环境、操作方法等原因造成的故障，以便进行精准的维修。
结论溶解氧分析仪在实验室和工业生产等多种场合都有广泛的应用，但操作和使用过程中仍需特别注意安全。

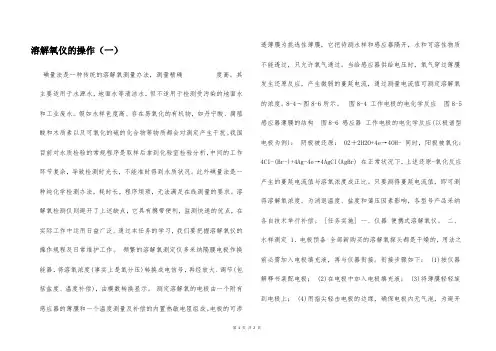

溶解氧仪的操作（一）碘量法是一种传统的溶解氧测量办法，测量精确度高。
其主要适用于水源水，地面水等清洁水，但不适用于检测受污染的地面水和工业废水。
假如水样色度高、存在易氧化的有机物，如丹宁酸、腐殖酸和木质素以及可氧化的硫的化合物等物质都会对测定产生干扰。
我国目前对水质检验的常规程序是取样后拿到化验室检验分析，中间的工作环节复杂，导致检测时光长，不能准时得到水质状况。
此外碘量法是一种纯化学检测办法，耗时长，程序烦琐，无法满足在线测量的要求。
溶解氧检测仪则避开了上述缺点，它具有携带便利，监测快速的优点，在实际工作中运用日益广泛。
通过本任务的学习，我们要把握溶解氧仪的操作规程及日常维护工作。
频繁的溶解氧测定仪多采纳隔膜电极作换能器，将溶氧浓度(事实上是氧分压)转换成电信号，再经放大、调节(包括盐度、温度补偿)，由模数转换显示。
测定溶解氧的电极由一个附有感应器的薄膜和一个温度测量及补偿的内置热敏电阻组成。
电极的可渗透薄膜为挑选性薄膜，它把待测水样和感应器隔开，水和可溶性物质不能透过，只允许氧气通过。
当给感应器供给电压时，氧气穿过薄膜发生还原反应，产生微弱的蔓延电流，通过测量电流值可测定溶解氧的浓度。
8-4～图8-6所示。
图8-4 工作电极的电化学反应图8-5 感应器薄膜的结构图8-6 感应器工作电极的电化学反应(以极谱型电极为例)：阴极被还原： O2＋2H2O+4e→4OH- 同时，阳极被氧化：4C1-(Br-)+4Ag-4e→4AgCl(AgBr) 在正常状况下，上述还原-氧化反应产生的蔓延电流值与溶氧浓度成正比。
只要测得蔓延电流值，即可测得溶解氧浓度。
为消退温度、盐度和蔼压因素影响，各型号产品采纳各自技术举行补偿。
[任务实施] 一、仪器便携式溶解氧仪。
二、水样测定 1．电极预备全部新购买的溶解氧探头都是干燥的，用法之前必需加入电极填充液，再与仪器衔接。
衔接步骤如下： (1)按仪器解释书装配电极； (2)在电极中加入电极填充液； (3)将薄膜轻轻旋到电极上； (4)用指尖轻击电极的边缘，确保电极内无气泡，为避开第1页共2页。
注意事项！使用及保存注意事项●仪器在使用过程中不可打开外壳，避免发生烫伤及触电危险。
●仪器在使用、存放、及运输过程中应避免强烈震动，以免损坏氧化锆传感器。
●仪器在存放期间应保持清洁，要防止仪器受潮，进排气嘴应加盖防尘帽，以防落入异物及灰尘。
请严格遵守注意事项，否则将造成人为测量误差或重大事故！！！服务与保证仪器自出厂之日起，仪器的保修期限为一年。
凡在此期限内，工作人员在正常操作的情况下，仪器出现的软件或硬件的故障，我公司均负责免费维修及更换零部件。
若由于工作人员违反操作规程、不严格按照使用说明操作仪器以及由于不可抗拒的因素而对仪器造成的损坏，我公司不负责免费维修。
如需维修，我公司将根据损坏情况适当收取维修成本费用。
如有用户需要，我公司也可指派技术人员进行现场培训。
如果您对本公司的仪器在使用和操作过程中，还有什么疑问及要求请及时与我们联系，以便我们能给您提供更完善的服务。
联系方式见封底。
一、概述该氧分析仪是利用氧化锆氧浓度差电池作为检测传感器的氧量分析仪器。
该仪器测控系统采用了最新型的单片机计算与控制系统，LED显示器；具有技术先进、精度高、响应快、性能稳定、功能齐全、操作方便、气体分析过程连续等特点；它不仅可测量锅炉燃烧过程中残余氧量，而且可以用于热力学研究，气体制造厂氧含量的连续监测、均热炉燃烧过程中的控制、化工、冶金、电子工业、医疗等方面的气体中氧含量的检测。
本公司生产的测量氧探头分为中温型、低温型、高温型，其基本参数及使用性能如下表1所示：二、工作原理2.1氧化锆原理图仪器的工作原理如图1.0所示。
它主要由气路系统、氧化锆传感器、微机测控系统三部分组成。
图1.0 测量原理框图2.2氧化锆传感器氧化锆传感器是由氧化锆陶瓷材料制成的氧浓度差电池，在高温时氧化锆具有氧离子的传导特性，当氧化锆管的两个电极之间的氧分压不同时，氧浓度差电池产生一个与氧浓度成比例的电势，电势大小按下式计算：E =ln式中：R ——理想气体常数F ——法拉第常数T ——氧化锆加热炉绝对温度(K) ｎ——电极反应的电子交换数目 P 0 ——空气中氧分压（20.9%）RT 2nP 0 PP ——样气中的氧分压通过测量氧浓度差电池的电动势E与温度T，就可以计算出样气中的氧分压，即氧含量。
便携型溶解氧测定仪操作说明溶解氧测定仪操作规程便携型溶解氧测定仪适用于测定溶解在水中的氧气浓度或饱和度，应用于工业、电力、农业、医药、食品、科研和环保等领域。
一、初步探头检查去掉红色和黑色塑料盖，因便携型溶解氧测定仪适用于测定溶解在水中的氧气浓度或饱和度，应用于工业、电力、农业、医药、食品、科研和环保等领域。
一、初步探头检查去掉红色和黑色塑料盖，因其视为装运目的而设计，可以扔掉。
将探头底部 2.5cm浸泡于电解液中，以浸湿感应器。
轻荡电解液以漂洗薄膜，然后再装满干净的电解液；用指尖轻击薄膜的边缘，确保无气泡，并与水分别。
避开损坏薄膜，不能直接拍击薄膜的底部。
确保橡胶O型环精准地位于膜盖内。
将感应器面朝下，顺时针方向旋拧膜盖，一些电解液将会溢出。
二、校准为获得最大的精度，建议仪器常常校准。
仪器标准的校准程序通常是两个值：0.0%（零点）,100%（斜率）。
仪器校准简单，在校准之前，确定探头安装无误并极化完全，探头处于可测量状态。
初步准备：将少量的HI7040零氧液倒入一个烧杯内，假如有肯能使用塑料烧杯以降低EMC干扰。
确保电极可测量。
按ON/OFF键打开仪器。
为精准明确校准，建议等候15分钟，调整电极。
设置合适的高度系数，盐度系数设置为零。
零点校准：将电极插入HI7040零氧液中，轻轻搅动2—3分钟，按CAL键，“～”符号和“NOTREADY”字样会闪亮直到读数稳定，一旦读数稳定且偏差在范围之内u，开始闪亮“CFM”，按CFM键确认“0.0%”读数，按CAL键，仪器会回到测量模式并会记录零点校准数据。
斜率校准：建议在空气中进行斜率校准。
用大量干净清水清洗电极，去掉电极上残留的零氧液。
擦干电极头等候几分钟让读数稳定，“～”符号和“NOTREADY”字样会闪亮直到读数稳定。
一旦读数稳定，“CFM”开始闪亮，按“CFM”键确认“100.0%”D.O.值。
一旦读数稳定且在偏差范围之内。
仪器会保存数据（同时调整斜率点），仪器会记录零点校准数据，并回到测量模式。
使用便携式溶解氧测定仪常量安全操作规程为了正确、安全地操作便携式溶解氧测定仪，本文将提供常见的安全操作规程，以确保您的工作安全和正确。
1. 仪器安全使用在使用便携式溶解氧测定仪之前，必须仔细阅读设备手册并熟悉其功能和操作。
此外，还应注意以下安全使用准则：•氧气是支持燃烧的气体。
在使用便携式溶解氧测定仪时，请务必避免食品、木材、化学品或其他易燃物质。
•请勿将仪器靠近有潜在危险的场所，如高电压电线、高压气体压力管道等。
•为了避免电击或其他伤害，请勿使用损坏的电缆、线缆、电源线或夹子。
•当您不使用仪器时，请将其关掉，并安全地存放在有防尘、防水、温度适宜的位置。
•在操作仪器时，请保持室内干燥，并避免将水或其他液体误溅到仪器中。
2. 操作步骤以下是便携式溶解氧测定仪常见的操作步骤。
请在使用仪器前仔细阅读手册，并熟悉以下步骤：步骤1：检查工具•要检查便携式溶解氧测定仪、电源和夹子是否齐全完整。
•确保测量电极干净，并检查是否有损坏或裂纹。
•检查电极的电缆是否连通。
步骤2：连接设备•将电极连接到仪器中的BNC插头（或无线传感器）。
•如果使用电缆，将其连接到仪器和电极的连接夹子上。
如果使用无线传感器，则无需连接电缆。
•将插头插入电源，并启动仪器。
步骤3：对样品进行预处理•冲洗电极，并将其置于标准溶液中，直到测定值趋于稳定。
•使用标准浓度校准仪器。
步骤4：对样品进行测试•将电极缓慢浸入待测样品中，直到液面高于电极顶端至少1.5cm。
•静置样品，使电极准确测量样品中的溶解氧含量。
•在读数器数字稳定后，记录测量值并记录时间和空气温度。
步骤5：处理样品•在完成测量后，请注意清洁电极，并将其存放在干燥的位置。
3. 保养和维护在保养便携式溶解氧测定仪之前，请参考以下操作指南。
正确保养和维护有助于确保仪器的性能和可靠性。
•仪器每天使用前应进行校准和校准。
•每次使用后，清洁电极并储存干燥，避免任何可能损坏电极或其他组件的物质。
•用一条干净的橙皮片擦拭电极头，能够去除杂质及保养电极。
