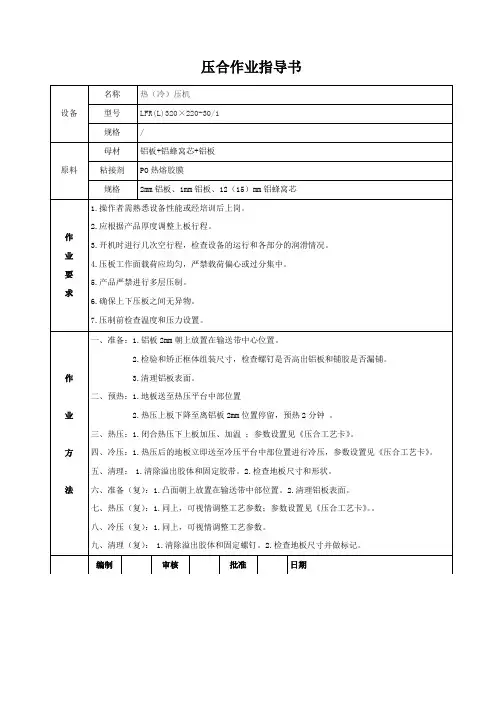

PO热熔胶膜一览表

热熔胶网膜和双面粘合衬是什么及应用用途介绍热熔胶网膜是一种热熔胶产品，其外观类似于无纺布，卷材包装，常温状态下是固态并不具有粘性的，但在高温状态下双面具有粘性，是一种环保型的塑胶粘胶剂，可广泛应用于各类材料、各类用途的粘接。

热熔胶网膜别名热熔胶网膜在各行各业中叫法不同，例如：在服装服饰领域，热熔胶网膜又被叫做热熔双面粘合衬、双面纸衬、热熔烫衬、烫胶等。

之所以有这么多的名称主要是因为使用热熔胶网膜属于化工工业品，个人使用的很少，并非是广为人知的产品，大家对它的起名大多也是通过关于它的使用和属性的特点。

PA热熔胶网膜热熔胶网膜生产工艺热熔胶网膜生产是通过使用专业的设备，将热熔胶颗粒熔化后，再进行熔喷成丝结网的方式制成的，属于热熔胶类目下多样化的产品之一，目前，这种生产设备市面上几乎是没有售卖的，大多是此行业公司根据自身经验，并结合先进的生产理念独立设计制造完成的。

热熔胶网膜作用热熔胶网膜与热熔胶棒、热熔胶膜作用一样，都是一种粘胶剂，可以用于将两种不同的材料粘接到一起，可粘接的材料包括：各类布料、薄膜、海绵、皮革等领域。

由于它是以热熔胶颗粒为主要原材料，因此属于环保型粘胶剂的一种，可以广泛用于服装服饰、汽车内饰、鞋材、日用品、家纺等领域。

PES热熔胶网膜热熔胶网膜分类热熔胶网膜按成分分类分别有：PA、PES、EVA、TPU等，不同成分的热熔胶网膜其属性特点、弹性、使用温度、应用的领域和适合粘接的材料都各有不同，如在粘接布料使用中，大多采用高温的PA热熔胶网膜，产品熔点在125℃左右，而在无缝墙布行业中，大多采用EVA热熔胶网膜，产品熔点在70℃左右。

热熔胶网膜按颜色分类主要有白色热熔胶网膜和黑色热熔胶网膜两款，常规都是白色的，也是原材料（热熔胶颗粒）的原色，但为了满足部分需求的客户群体，我们研发出黑色的热熔胶网膜，其在常规的热熔胶颗粒中添加特殊材料改变颜色，但它们在使用性能上没有区别，大家可根据自己实际需求综合选择，但黑色热熔胶网膜目前只有PA材质的，并且规格少，成本高、起订量高，无特殊需求的不建议选择黑色。

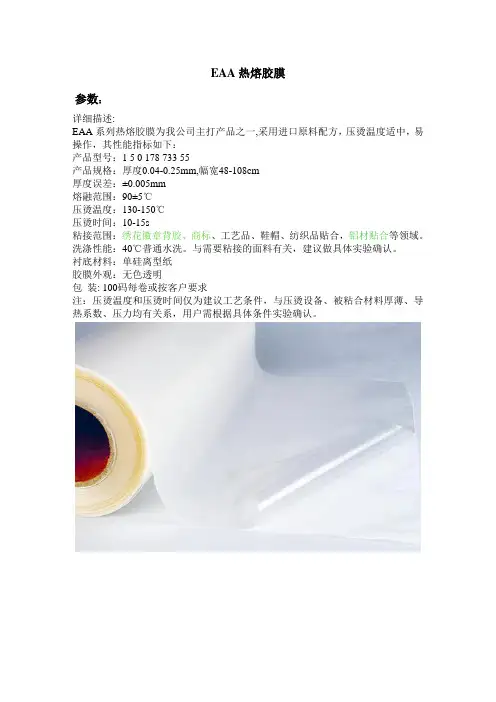

EAA热熔胶膜
参数：
详细描述:
EAA系列热熔胶膜为我公司主打产品之一,采用进口原料配方，压烫温度适中，易操作，其性能指标如下：
产品型号：1 5 0 178 733 55
产品规格：厚度0.04-0.25mm,幅宽48-108cm
厚度误差：±0.005mm
熔融范围：90±5℃
压烫温度：130-150℃
压烫时间：10-15s
粘接范围：绣花徽章背胶、商标、工艺品、鞋帽、纺织品贴合，铝材贴合等领域。

洗涤性能：40℃普通水洗。

与需要粘接的面料有关，建议做具体实验确认。

衬底材料：单硅离型纸
胶膜外观：无色透明
包装: 100码每卷或按客户要求
注：压烫温度和压烫时间仅为建议工艺条件，与压烫设备、被粘合材料厚薄、导热系数、压力均有关系，用户需根据具体条件实验确认。

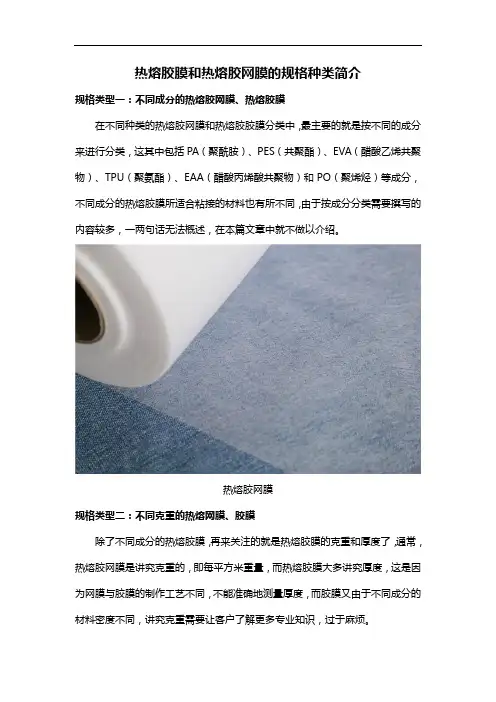

热熔胶膜和热熔胶网膜的规格种类简介规格类型一：不同成分的热熔胶网膜、热熔胶膜在不同种类的热熔胶网膜和热熔胶胶膜分类中，最主要的就是按不同的成分来进行分类，这其中包括PA（聚酰胺）、PES（共聚酯）、EVA（醋酸乙烯共聚物）、TPU（聚氨酯）、EAA（醋酸丙烯酸共聚物）和PO（聚烯烃）等成分，不同成分的热熔胶膜所适合粘接的材料也有所不同，由于按成分分类需要撰写的内容较多，一两句话无法概述，在本篇文章中就不做以介绍。

热熔胶网膜规格类型二：不同克重的热熔网膜、胶膜除了不同成分的热熔胶膜，再来关注的就是热熔胶膜的克重和厚度了，通常，热熔胶网膜是讲究克重的，即每平方米重量，而热熔胶膜大多讲究厚度，这是因为网膜与胶膜的制作工艺不同，不能准确地测量厚度，而胶膜又由于不同成分的材料密度不同，讲究克重需要让客户了解更多专业知识，过于麻烦。

在热熔胶网膜中，不同成分的热熔胶网膜其可制作的克重范围也有所不同，例如，PA和PES热熔胶网膜克重范围在8-90g/㎡，而TPU和EVA网膜的克重范围在10-80g/㎡，这是因为TPU和EVA材料较软，如果制作的太薄会使制作好的材料在使用时无法脱卷。

当然，并不是说每种克重的网膜都是有现货，下面介绍每种网膜的常用克重情况：PA热熔胶网膜：10g/12g/15g/20g/23g/25g/30g/40g/50g/80gPES热熔胶网膜：15g/20g/25g/35g/45g/60gEVA热熔胶网膜：15g/20g/25g/50gTPU热熔胶网膜：15g/20g/25g规格类型三：不同厚度的热熔胶膜而在热熔胶膜中就要讲究厚度一说了，通常厚度的单位有三种，一种是毫米（mm），例如0.05mm、0.03mm，第二种是丝（s)，这也是行业中常用的单位，1毫米=100丝，第三种是微米（um)，1毫米=1000微米，例如0.05mm 厚度就是50um，在国际中对薄膜厚度应用最为广泛的一种计量单位就是微米。

热熔胶膜国际上主要品牌及型号： 3M：3M615、3M668、3M583等；TESA：TESA8432、TESA8475等；思卡帕：H193、H192等。

德莎热熔胶带tesa8475，厚度是0.125mm，应用于平面和较小设计空间的粘接，出色的表面服帖性，即使在极窄的粘接平面上都能提供优异的粘接性能。

主要应用于手机视窗框和前盖的粘接，相机电池槽的粘接。

规格：1020MM*50M*0.125MM 市场价大概在365元/平方Tesa8432厚度是0.125mm 加热活化后可以粘接金属、塑料、纸张、陶瓷、布匹，主要用于制卡行业的应用。

规格：1020MM*50M*0.125MM市场价大概在328元/平方H193是英国思卡帕（SCAPA）品牌下的一款优质热熔胶，可以粘合金属、塑料、纸张、木头、陶瓷、纺织物等多种材料；粘合强度高，类似于结构性粘合；较低的热熔温度，适于高温敏感材料；优异的抗溶性、抗增塑济性，热固后具有优异的耐温性；厚度为0.203MM，颜色为褐色。

H193热熔胶主要用于电子产品金属外壳之粘合固定、补强板之粘合固定，智能卡、芯片式护照层压粘合。

规格：0.203mm*1000mm*50m 市场价大概在192元/平方H192是英国思卡帕（SCAPA）品牌下的一款优质热熔胶，可以粘合金属、塑料、纸张、木头、陶瓷、纺织物等多种材料；粘合强度高，类似于结构性粘合；较低的热熔温度，适于高温敏感材料；优异的抗溶性、抗增塑济性，热固后具有优异的耐温性；厚度为0.13MM，颜色为褐色。

H192热熔胶溶解条件为：温度121℃时，时间为15-45秒，压力为2.1KG/CM2；温度163℃时，时间为5-15秒，压力为2.1KG/CM2；温度204℃时，时间为1-5秒，压力为2.1KG/CM2；H192热熔胶主要用于电子产品金属外壳之粘合固定、补强板之粘合固定，智能卡、芯片式护照层压粘合规格：0.13mm*1372mm*33m 市场价大概在143元/平方同时根据电话联系的了解，无论是贸易商还是模切厂，都是根据客户的制定品牌而采购，所以建议最好从终端客户着手去替换TESA或思卡帕。

热熔胶膜成分种类-热熔双面胶材质分类热熔胶胶膜一般会按照成分、颜色和带与不带离型纸进行分类，不同的热熔胶膜之间属性特点略有不同，下面就为大家逐一介绍。

分类一：不同成分的热熔胶膜热熔胶膜按成分分为：TPU热熔胶膜、PES热熔胶膜、EVA热熔胶膜、PA 热熔胶膜、PO热熔胶膜和EAA热熔胶膜。

TPU热熔胶膜的主要成分是聚氨酯，按照熔点不同还会细分为低熔点型、高熔点型和特高熔点型，其中低熔点的TPU热熔胶膜熔点在50-80℃左右，颜色为白色雾面，没有弹性；而高熔点款熔点大概在120℃，颜色透明，有弹力，特高熔点款的熔化点则在145℃，颜色透明，高弹性。

TPU热熔胶膜对各类的纺织品、皮革、海绵等材料都具有不错的粘性，也是众多热熔胶膜中使用量最大的一种，耐水洗性能较好。

TPU热熔胶膜PES热熔胶膜的主要成分是共聚酯，熔融范围在115-125℃左右，颜色为白色半透明，也有乳白色的品种，没有弹力，对涤纶布料、聚酯薄膜、海绵、橡胶、金属等材料具有不错的粘性，耐水洗性能优异。

PES热熔胶膜EVA热熔胶膜的主要成分是醋酸乙烯共聚物，颜色为半透明，但是在使用之后胶膜的颜色会变透明，有弹力，熔点较低，大概只有70℃左右。

EVA的适用领域相对较窄，对大多数的布料粘接效果很一般，可用于丙纶、EVA泡棉、XPE、木材纸类和部分橡胶等材料，在家居建材和工艺品领域有所应用，可用于装裱、墙布等产品。

EVA胶膜PA热熔胶膜的成分是共聚酰胺，颜色透明，没有弹力，熔融范围在125℃-135℃左右，对各类布料、海绵、薄膜、橡胶等材料粘性较好。

PA热熔胶膜应用较少，其最主要的原因是原材料昂贵，虽然对布料等材料具有优异的粘接性能，但是由于其自身没有弹力和成本的原因而被TPU热熔胶膜所替代。

PA胶膜PO热熔胶膜的成分是聚烯烃，颜色透明，没有弹力，熔融范围在95-105℃，可用于粘接布料、薄膜、皮革和金属等材料，成本相对低廉，在刺绣商标，服饰等领域占有一定市场。

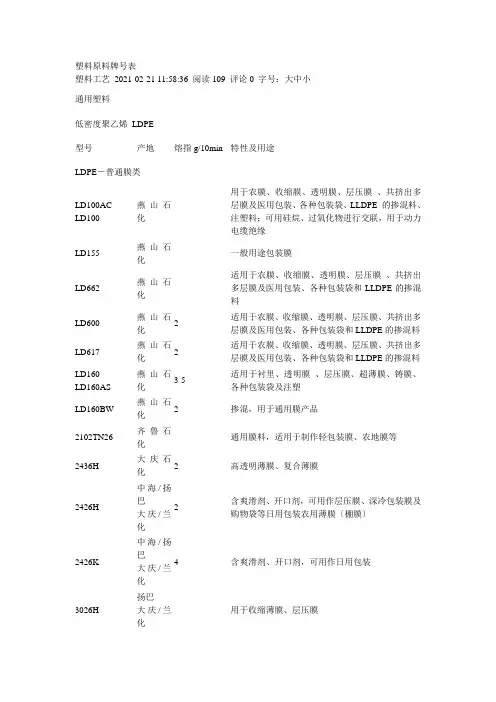

塑料原料牌号表塑料工艺2021-02-21 11:58:36 阅读109 评论0 字号：大中小通用塑料低密度聚乙烯LDPE型号产地熔指g/10min 特性及用途LDPE－普通膜类LD100AC LD100 燕山石化用于农膜、收缩膜、透明膜、层压膜、共挤出多层膜及医用包装、各种包装袋、LLDPE 的掺混料、注塑料；可用硅烷、过氧化物进行交联，用于动力电缆绝缘LD155 燕山石化一般用途包装膜LD662 燕山石化适用于农膜、收缩膜、透明膜、层压膜、共挤出多层膜及医用包装、各种包装袋和LLDPE的掺混料LD600 燕山石化2适用于农膜、收缩膜、透明膜、层压膜、共挤出多层膜及医用包装、各种包装袋和LLDPE的掺混料LD617 燕山石化2适用于农膜、收缩膜、透明膜、层压膜、共挤出多层膜及医用包装、各种包装袋和LLDPE的掺混料LD160 LD160AS 燕山石化3-5适用于衬里、透明膜、层压膜、超薄膜、铸膜、各种包装袋及注塑LD160BW 燕山石化2 掺混，用于通用膜产品2102TN26 齐鲁石化通用膜料，适用于制作轻包装膜、农地膜等2436H 大庆石化2 高透明薄膜、复合薄膜2426H 中海/扬巴大庆/兰化2含爽滑剂、开口剂，可用作层压膜、深冷包装膜及购物袋等日用包装农用薄膜〔棚膜〕2426K 中海/扬巴大庆/兰化4 含爽滑剂、开口剂，可用作日用包装3026H 扬巴大庆/兰化用于收缩薄膜、层压膜FD0274 卡塔尔具有优秀的光泽度，用于生产低中强度的挤出膜，含有爽滑剂和开口剂。

LDPE－透明膜类LD104 燕山石化用于收缩膜、透明膜、层压膜、共挤出多层膜及购物袋、包装袋、医用包装并可用硅烷交联作动力电缆绝缘LD105 燕山石化2在LD104根底上改良。

用于收缩膜、透明膜、层压膜、共挤出多层膜及购物袋、包装袋、医用包装并可用硅烷交联作动力电缆绝缘QLT-04 齐鲁石化高透明包装膜Q281 上海石化用于吹塑、高透明轻膜5320 韩国韩华2 用于薄膜、轻包装膜F222 日本宇部2 用于一般包装薄膜、复合膜、冷冻膜200GG 马来西亚2 用于一般包装用膜F210-6 新加坡TPC2 用于一般包装薄膜.530G 韩国三星用于一般用途包装膜、收缩膜、农膜FD0474 卡塔尔4 高透明度包装膜展示膜,洗涤膜，透明度优异,优异的加工性及延展性FB3000 韩国LG 3 用于一般包装用薄膜LDPE－收缩膜/重包装膜类LD163 燕山石化用于收缩膜LD165 燕山石化用于大棚膜、收缩膜及衬里、用硅烷交联动力电缆绝缘、通讯电缆外套、吹塑、管材LD150 燕山石化用于农膜、收缩膜、重包装膜、层压膜、共挤出多层膜及购物袋、冷冻袋、包装袋和用硅烷交联的动力电缆绝缘2100TN00 齐鲁石化用于重包装膜、收缩膜、大棚膜及电缆料2420D 中海/扬巴大庆/兰用于小型吹塑、农膜、重包装化1810D 扬巴/茂名大庆/兰化用于管道涂覆、电缆料、内衬、农膜、重载膜和重载收缩膜等1810E 大庆石化重包装、收缩、吹塑2423D 大庆石化重包装、农用薄膜2420F 中海/扬巴大庆/兰化用于小型吹塑、日用包装2426F 中海/扬巴大庆/兰化含爽滑剂、开口剂，可用作日用包装3020D 扬巴用于收缩膜、层压膜FB0300 韩国LG 用于重包装膜FB3003 卡塔尔用于生产重包装膜，不含任何添加剂LDPE－注塑及薄膜类18D 18D0 大庆石化适用于各种薄膜及小型制品1I2A 燕山石化2 注塑级，可用作管材，板材，吹塑2420H 中海/扬巴大庆/兰化2 注塑级，用作日用包装2420K 中海/扬巴大庆/兰化4 注塑级，用作日用包装3025K 大庆石化2 薄膜、复合薄膜1810H 扬-巴注塑级，用作医药包装及外表保护膜1816H 扬-巴注塑级，用作内衬2420H 中海/扬巴大庆/兰化注塑级，用作收缩薄膜、层压膜及购物袋3020H 中海/扬巴大庆/兰化注塑级，用作收缩薄膜、层压膜、外表保护膜及管道涂覆、医药包装3020K 中海/扬巴大庆/兰化注塑级，用作收缩薄膜、层压膜、外表保护膜及医药包装3026K 中海/扬巴大庆/兰化注塑级，用作收缩薄膜、层压膜及医药包装2420K 中海/扬巴大庆/兰化注塑级，用作收缩薄膜EB-853/72 巴西OPP注塑级，一般包装用薄膜LDPE－高熔指注塑类LD615 燕山石化12-18 用于注塑、母料基料1810S 中海/扬巴大庆/兰化17-22 用于注塑2410T 中海/扬巴大庆/兰化33-39 用于注塑2410T 中海壳牌大庆石化36 用于注塑1I50A 燕山石化50 用于人造花、盆景LD400 燕山石化20-30冰箱食品搁架、公路、铁路护栏粉末涂料原料、母粒用载体树脂MG70 卡塔尔70 具有优异的流动性和加工性，用于注塑生产及色母料制做LDPE－发泡类1F7B 燕山石化7 用于生产各种薄膜、农地膜、水果网套、母料基料LD605 燕山石化用于发泡、注塑及薄膜LD607/608 燕山石化5-7 用于发泡、注塑及薄膜15803 俄罗斯用于壁厚为3mm以上的大型制品，如10升以上的容器和一般用途的薄膜及发泡产品10803 俄罗斯用于棚膜、小型注塑产品、发泡产品LDPE－电缆料类2102-TN00 齐鲁石化适用于制作轻包装膜、发泡片材、电线电缆.LD100BW /LD200BW 燕山石化用于电缆料18E 大庆石化用于电缆或发泡DJ210 上海石化挤出级，用作交联电缆料DJ200A 上海石化2 注塑级，用作交联电缆料2210H 大庆石化2 中压电缆绝缘料2220H 扬-巴注塑级，用作电缆料LDPE－涂层类1C10A 燕山石化10 用于涂层、编织袋及牛皮纸的涂覆等1C7A 燕山石化7 用于涂层、纺织袋的涂覆等1C7A-1 燕山石化可用于食品、药品以及液体无菌包装等领域。

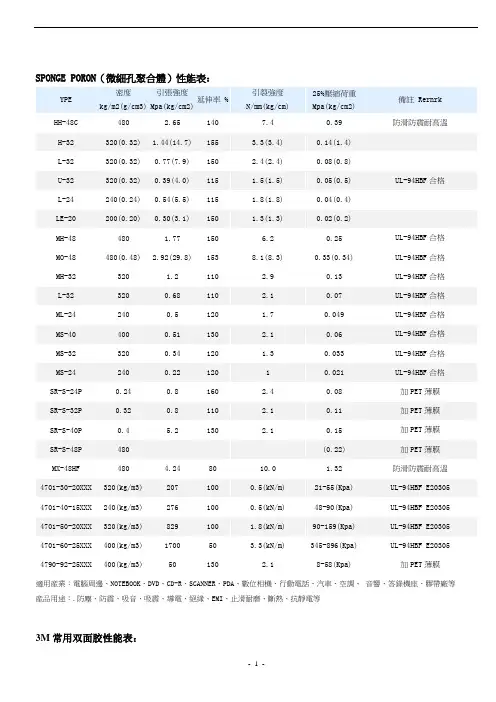

SPONGE PORON（微細孔聚合體）性能表：YPE密度kg/m2(g/cm3)引張強度Mpa(kg/cm2)延伸率 %引裂強度N/mm(kg/cm)25%壓縮荷重Mpa(kg/cm2)備註 RernrkHH-48C 480 2.65 140 7.4 0.39 防滑防震耐高溫H-32 320(0.32) 1.44(14.7) 155 3.3(3.4) 0.14(1.4)L-32 320(0.32) 0.77(7.9) 150 2.4(2.4) 0.08(0.8)U-32 320(0.32) 0.39(4.0) 115 1.5(1.5) 0.05(0.5) UL-94HBF合格L-24 240(0.24) 0.54(5.5) 115 1.8(1.8) 0.04(0.4)LE-20 200(0.20) 0.30(3.1) 150 1.3(1.3) 0.02(0.2)MH-48 480 1.77 150 6.2 0.25 UL-94HBF合格MO-48 480(0.48) 2.92(29.8) 153 8.1(8.3) 0.33(0.34) UL-94HBF合格MH-32 320 1.2 110 2.9 0.13 UL-94HBF合格L-32 320 0.68 110 2.1 0.07 UL-94HBF合格ML-24 240 0.5 120 1.7 0.049 UL-94HBF合格MS-40 400 0.51 130 2.1 0.06 UL-94HBF合格MS-32 320 0.34 120 1.3 0.033 UL-94HBF合格MS-24 240 0.22 120 1 0.021 UL-94HBF合格SR-S-24P 0.24 0.8 160 2.4 0.08 加PET薄膜SR-S-32P 0.32 0.8 110 2.1 0.11 加PET薄膜SR-S-40P 0.4 5.2 130 2.1 0.15 加PET薄膜SR-S-48P 480 (0.22) 加PET薄膜MX-48HF 480 4.24 80 10.0 1.32 防滑防震耐高溫4701-30-20XXX 320(kg/m3) 207 100 0.5(kN/m) 21-55(Kpa) UL-94HBF E20305 4701-40-15XXX 240(kg/m3) 276 100 0.5(kN/m) 48-90(Kpa) UL-94HBF E20305 4701-50-20XXX 320(kg/m3) 829 100 1.8(kN/m) 90-159(Kpa) UL-94HBF E20305 4701-60-25XXX 400(kg/m3) 1700 50 3.3(kN/m) 345-896(Kpa) UL-94HBF E20305 4790-92-25XXX 400(kg/m3) 50 130 2.1 8-58(Kpa) 加PET薄膜適用産業：電腦周邊、NOTEBOOK、DVD、CD-R、SCANNER、PDA、數位相機、行動電話、汽車、空調、音響、答錄機座、膠帶廠等産品用途：.防塵、防震、吸音、吸震、導電、絕緣、EMI、止滑耐磨、斷熱、抗靜電等3M常用双面胶性能表：注:此表仅供用户参考,如3M公司有任何关于产品的变动,请向各代理商索取最新资讯。

PUR热熔胶一、 PUR热熔胶概念二、与同类产品的区别与联系三、聚氨酯热熔胶的固化机理四、反应型聚氨酯热熔胶的应用五、反应型聚氨酯热熔胶的国内外发展动态及存在的问题一、 PUR热熔胶概念--湿气固化反应型聚氨酯热熔胶1.1概念PUR(Polyurethane Reactive,中文全称为湿气固化反应型聚氨酯热熔胶．主要成分是端异氰酸酯聚氨酯预聚体．PUR的粘接性和韧性(弹性可调节,并有着优异的粘接强度,耐温性,耐化学腐蚀性和耐老化性.近年来已成为胶粘剂产业的重要品种之一.现广泛应用于包装,木材加工,汽车,纺织,机电,航空航天等国民经济领域.1.2 PUR--反应型PU胶性质反应型热熔胶是在抑制化学反应的条件下，如热熔融成流体，以便于涂敷；两种被粘体贴合冷却后胶层凝聚起到粘接作用；之后借助于空气中存在的湿气和被粘体表面附着的湿气与之反应、扩链，生成具有高聚力的高分子聚合物，使粘合力、耐热性、耐低温性等显著提高。

由于其具有极高的反应活性，因而对多种材质显示出极好的粘接性，广泛应用于洗衣机顶盖板、消毒柜顶盖板、书籍装订、汽车车灯、家具封边、制鞋等的粘接。

PUR胶粘剂是分子结构中含有极性和化学活泼性的氨酯基(-NHCOO-或异氰酸酯基(-NCO,与含有活泼氢的材料,如木材,皮革,织物,纸张,陶瓷等多孔材料和塑料,金属,玻璃,橡胶等表面光洁材料都有着优良的粘合力.1.3 聚氨酯热熔胶的类型按化学性质，聚氨酯热熔胶可分为2类，一类是热塑性聚氨酯热熔胶，另一类是反应型聚氯酯热熔胶。

前者加热液化后靠冷却固化，后者加热液化后通过冷却与湿气反应交联固化。

热塑性聚氨酯热熔胶又称为热熔型聚氨酯热熔胶。

而反应型聚氨酯热熔胶又可分为湿固化型聚氨酯热熔胶和封闭型聚氯酯热熔胶。

聚氨酯热熔胶还有其他的分类标准，如按形状，可分为胶膜、胶带以及粉末3种类型。

溶液在所需粘接的材质表面挥发后而成为热熔胶膜。

胶带是有增强材料或载体作背衬，而胶膜则由胶粘剂自身支撑。

详细描述：DS019系列 (热熔胶膜) 本品采用纯美国进口配方由高精度模头涂布而成,胶层厚度均匀.产品类似于双面胶,底层有离型纸,常温下为固态,不粘手,经过加温使胶层熔化产生粘性,待其固化后可将两物牢牢粘住.
材质：低温DS019200M 中文化学名:聚烯烃(乙烯丙烯酸共聚物)
规格：厚:0.05MM-0.3MM 宽:7CM-108CM 长:每卷100码或按客户要求
熔融范围：90±5℃
压烫温度：100-130℃
压烫时间：8-15s
粘接范围：绣花徽章背胶、布料商标、工艺品、鞋帽、纺织品,纸张,铝片贴合等领域。

洗涤性能：40℃水洗。

与需要粘接的面料有关，建议做具体实验确认。

衬底材料：单硅油离型纸
胶膜外观：无色透明
材质：中温DS019R 中文化学名:聚烯烃(乙烯丙烯酸共聚物)。

规格：厚:0.05MM-0.3MM 宽:7CM-108CM 长:每卷100码或按客户要求。

熔融范围：100±5℃
压烫温度：120-150℃
压烫时间：8-15s
粘接范围：绣花徽章背胶、布料商标、工艺品、鞋帽、纺织品,纸张,铝片贴合等领域。

洗涤性能：40℃水洗。

与需要粘接的面料有关，建议做具体实验确认。

衬底材料：单硅油离型纸。

胶膜外观：无色透明。

TPU热熔胶膜的物性参数大揭秘
编辑：惠洋胶粘
TPU热熔胶膜是热熔胶系列产品中应用非常广泛的一种热熔胶膜，与其应用广泛相匹配的就是它的选型种类比较丰富，对于未曾使用热熔胶膜产品的客户来说，要做出正确的选择难度较大。

本篇小编将为大家普及一下TPU热熔胶膜的物性方面知识，以此提供一些选型参考。

小编将依据以往的逻辑顺序，分别从产品展示、物理性能、产品特性、应用行业四个方面为大家深度揭秘TPU热熔胶膜。

1、TPU热熔胶膜的产品展示：
TPU热熔胶膜虽然类型比较多，但其外表视觉差异不大，所以小编在此处只放一张带离型纸的TPU热熔胶膜产品图片
2、TPU热熔胶膜的物理参数：
上述为TPU热熔胶膜的物性参数对照表，包括厚度、熔点、宽幅以及使用复合的压烫条件等。

其中，宽幅和厚度是可以依据实际的采购需要进行制作的。

3、TPU热熔胶膜的产品特性
对TPU热熔胶膜的产品特性，可以总结性的概括为以下几点：
①耐水洗，不耐干洗
②耐低温零下20度，耐高温110度
③环保无气味，透气性能好
④拉伸性能好，粘接强度高
4、TPU热熔胶膜的应用行业
TPU热熔胶膜应用行业是非常广泛，依据现有的客户案例可以总结出以下行业：皮革、鞋材、超纤复合；手机皮套、电脑包等电子产品行业；冲锋衣、运动面料行业；塑料、纸张、木头、陶瓷一纺织物等行业复合使用。

以上就是TPU热熔胶膜的物性相关参数，要了解更多关于TPU热熔胶膜选型、应用知识，请继续关注我哦！。

一文看懂Tpu热熔胶膜和pes热熔胶膜的区别编辑：惠洋胶粘TPU热熔胶膜和PES热熔胶膜都是热熔胶产品体系中的常规材质类型热熔胶粘合剂。

它们的作用都是解决材料的粘结复合问题，在生产成型工艺、使用方法等方面基本上相同的。

但它们的之间有何不同，可能很多人还是不容易搞清楚。

本篇就来为大家详细介绍一下TPU热熔胶膜和PES热熔胶膜的区别。

1、材质原料不同：二者的区别首先就在原料方面，TPU热熔胶膜的主要成分是聚氨酯，是一种弹性体材料。

颜色也会因为熔点不同可以分为高透明、透明和白色雾面等。

PES热熔胶膜的主要成分是共聚酯，是一种白色的半透明材料。

2、柔软舒适性方面的区别：二者在柔软舒适性方面的区别还是比较大的，TPU热熔胶膜具有非常好的弹性，在柔软舒适性方面表现不错。

而PES热熔胶膜的主要原料都是一种无弹性的高分子材料，因此在柔软舒适性方面表现的比较差，远不及TPU热熔胶膜。

因此TPU 热熔胶膜的适用范围也比PES热熔胶膜更为广泛一些。

3、耐水洗和耐干洗方面的区别：TPU热熔胶膜和PES热熔胶膜都具有良好的耐水洗性能，其中PES热熔胶膜的耐水洗性能要比TPU热熔胶膜更好。

但TPU热熔胶膜的耐水洗可满足以大部分行业对耐水洗的要求。

但在耐干洗性能方面TPU热熔胶膜表现的就比较差了，PES热熔胶膜的耐干洗性能同样表现不错。

4、在耐温方面的区别：TPU热熔胶膜的耐高温是110度，耐低温是零下20度；PES热熔胶膜的耐高温在120度以上，耐低温是零下30度。

5、熔点方面的区别：TPU热熔胶膜的熔点类型要比PES热熔胶膜的更多，熔点跨度比较大，基本上高低温都有。

低熔点可以达到65度，高熔点可以达到180度。

PES热熔胶膜的熔点基本都110度左右，跨度相对较小！TPU热熔胶膜与PES热熔胶膜的区别远不止上述提到的五个方面，你还能说出哪些不同，欢迎留言讨论哦！。

什么是热熔胶膜-热熔胶膜产品介绍热熔胶膜简介热熔胶膜是一种带背纸或不带背纸的膜类环保类粘胶产品，可以方便地进行连续或间接操作，属于热熔胶类产品发展的延伸产物。

热熔胶膜别名热熔胶膜泛指热熔胶网膜和热熔胶胶膜，因此更准确的叫法应为热熔胶胶膜，也叫作热熔双面胶，热烫胶膜，平膜等。

热熔胶膜生产工艺热熔胶膜的制作工艺比较多，有刮涂、淋膜和吹膜工艺等，不同工艺所做出来的热熔胶膜各不相同，例如不带有离型纸的热熔胶膜就是用吹膜工艺制作出来的，而带有离型纸的是通过刮涂和淋膜工艺制作的。

带离型纸款TPU热熔胶膜热熔胶膜作用热熔胶膜顾名思义，其作用就是可以将两种材料粘接到一起的，可以用于粘接布料、海绵、橡胶、薄膜、金属等材料，粘接不同的材料应使用到不同的热熔胶膜，热熔胶膜可应用在服装服饰、汽车内饰、水处理、鞋材箱包、日用品等用途，选择适合自己的热熔胶膜。

热熔胶膜分类热熔胶可按照带与不带离型纸、成分和颜色进行分类。

其中，不带有离型纸的热熔胶膜叫做无基材热熔胶膜，或者是热熔胶裸膜，是指热熔胶膜只有单独的一层胶膜，不带有背纸；相反，带有离型纸的热熔胶膜是在胶膜的一侧带有一层离型的油纸（格拉辛或者珠光纸），也被叫做带背纸热熔胶膜。

热熔胶膜带与不带离型纸的主要区别在于使用上。

无基材PES热熔胶膜热熔胶膜按成分分类分为PA、PES、TPU、EVA、PO、EAA等，不同成分的热熔胶膜其自身熔点，功能属性，颜色及适用粘接的材料各不相同，需要根据需求综合选择。

从颜色分类分为：透明、白色雾面（半透明）、乳白色和黑色，其中透明和白色雾面是最常用的两种，也是材料的原本颜色；而乳白色和黑色胶膜是在制作胶膜的过程中加入色料材料，所制成的，只有少数领域对胶膜颜色有要求，因此乳白色和黑色的热熔胶膜生产较少，价格也会相对贵一些。

热熔胶膜特点热熔胶膜在贴合后具有一定的防水渗透性，即使是不耐洗的EVA热熔胶膜也有一定的这方面特性，这是因为热熔胶膜的结构是薄膜状，在高温下熔化时胶分子并不会深入渗透到被粘接材料中，除非你使用的压烫温度过高或压烫时间过长，不然胶都会在中间层起到粘接的作用，这个时候当水分子渗透上层材料进入到中间胶层时，胶层会对水分子起到阻隔的作用，一定程度上放置它继续渗透，越厚的热熔胶膜在这一点上效果越明显。

各种热熔胶体系差别及一些典型配方体系类型一：乙烯及其共聚物乙烯－醋酸乙烯共聚物(EVA)是一种低熔点、无毒、无臭的白色或浅黄色粉末或颗粒。

具有良好的粘结性、柔软性和加热流动性，但强度低、不耐热和不耐脂肪油，不能用作结构胶。

乙烯－丙烯酸乙酯共聚物(EEA)的丙烯酸乙酯含量约为23％，与EVA结构相似，但具有更广泛的使用温度范围和更好的热稳定性，常用于高温涂布和对极性和非极性底材都有很好的粘结性的场合。

乙烯－丙烯酸共聚物(EAA)中含有极性大的羧基，对金属和非金属都有良好的粘结性，丙烯酸含量增大时，膜的透明性、低温热封性以及低温热黏性得到改善，并且对金属的粘结性及热熔胶的拉伸强度得到提高。

乙烯－醋酸乙烯－乙烯醇三元共聚物(EVAL)是EVA的皂化产物，含有羟基，改善了对许极性底材的粘结性，对树脂的刚性、加工性和着色性都有提高。

体系类型二：聚烯烃(PO)聚乙烯(PE)是一种无毒、耐低温、高结晶、耐化学药品、本身无黏性的物质。

其MI低、分子量高、耐热封强度高、胶层柔韧性以及热黏附性好，常选用MI为2－20g/10min的聚乙烯制作热熔胶。

聚丙烯(PP)根据甲基空间位置排列不同，可以有等规、间规和无规聚丙烯之分。

制作热熔胶通常采用无规聚丙烯(APP)做基体，但其固化速度慢、耐热性不高，因此常加入低分子量的聚乙烯或结晶聚丙烯。

体系类型三：APAO(乙烯－丙烯－1-丁烯聚合物)APAO是一种无定型聚alpha烯烃，具有更广泛的温带、优异的底材粘结性和牢固的粘结力，可用于强度要求很高的结构胶等。

由于是共聚物，因此性能覆盖范围广泛，如粘度、软化点和硬度，并且与很多原料配伍性好。

体系类型四：聚酯(PES)聚酯分为不饱和聚酯和热可塑性聚酯两类，作为热熔胶需用热可塑性聚酯，即线性饱和聚酯作为基料，其熔点和玻璃化温度较高，所制得的热熔胶耐热性好。

聚酯型热熔胶一般无需加入其他成分，以共聚物单独使用。

体系类型五：聚氨酯(PU)聚氨酯是一种白色无规则球状或柱状颗粒，分为聚酯型和聚醚型两大类，常用聚酯多元醇与二异氰酸酯聚合。
