电缆认识

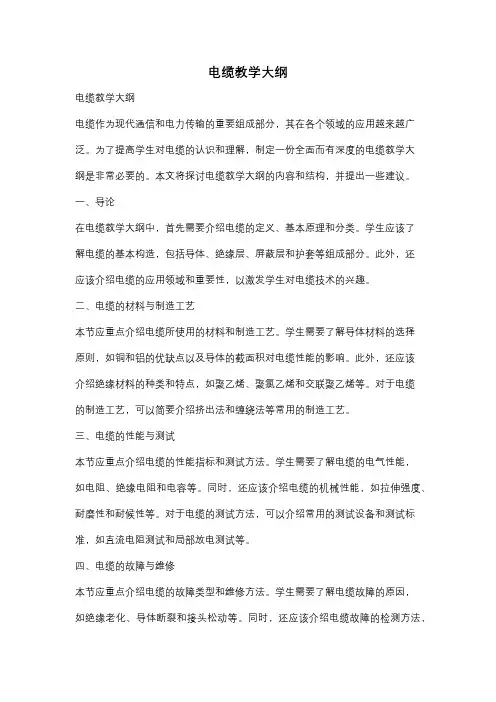

电缆教学大纲电缆教学大纲电缆作为现代通信和电力传输的重要组成部分，其在各个领域的应用越来越广泛。

为了提高学生对电缆的认识和理解，制定一份全面而有深度的电缆教学大纲是非常必要的。

本文将探讨电缆教学大纲的内容和结构，并提出一些建议。

一、导论在电缆教学大纲中，首先需要介绍电缆的定义、基本原理和分类。

学生应该了解电缆的基本构造，包括导体、绝缘层、屏蔽层和护套等组成部分。

此外，还应该介绍电缆的应用领域和重要性，以激发学生对电缆技术的兴趣。

二、电缆的材料与制造工艺本节应重点介绍电缆所使用的材料和制造工艺。

学生需要了解导体材料的选择原则，如铜和铝的优缺点以及导体的截面积对电缆性能的影响。

此外，还应该介绍绝缘材料的种类和特点，如聚乙烯、聚氯乙烯和交联聚乙烯等。

对于电缆的制造工艺，可以简要介绍挤出法和缠绕法等常用的制造工艺。

三、电缆的性能与测试本节应重点介绍电缆的性能指标和测试方法。

学生需要了解电缆的电气性能，如电阻、绝缘电阻和电容等。

同时，还应该介绍电缆的机械性能，如拉伸强度、耐磨性和耐候性等。

对于电缆的测试方法，可以介绍常用的测试设备和测试标准，如直流电阻测试和局部放电测试等。

四、电缆的故障与维修本节应重点介绍电缆的故障类型和维修方法。

学生需要了解电缆故障的原因，如绝缘老化、导体断裂和接头松动等。

同时，还应该介绍电缆故障的检测方法，如红外热像仪和局部放电检测仪等。

对于电缆的维修方法，可以介绍常用的维修工具和维修步骤，如绝缘剥离和接头焊接等。

五、电缆的未来发展本节应重点介绍电缆的未来发展趋势和应用前景。

学生需要了解电缆技术的创新和发展，如高温超导电缆和光纤电缆等。

同时，还应该介绍电缆在新能源和智能化领域的应用，如风力发电和智能家居等。

对于电缆行业的就业前景，可以简要介绍相关的职业和就业机会。

六、总结在电缆教学大纲的最后，应对整个教学内容进行总结。

学生需要回顾所学的知识和技能，并对电缆技术的重要性和应用前景有更深入的理解。

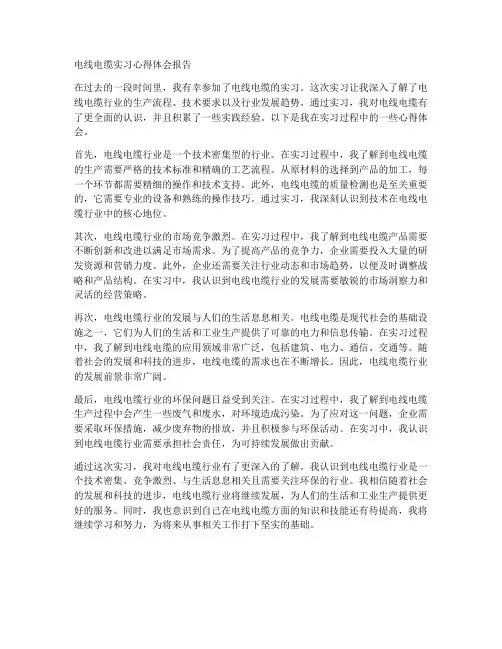

电线电缆实习心得体会报告在过去的一段时间里，我有幸参加了电线电缆的实习。

这次实习让我深入了解了电线电缆行业的生产流程、技术要求以及行业发展趋势。

通过实习，我对电线电缆有了更全面的认识，并且积累了一些实践经验。

以下是我在实习过程中的一些心得体会。

首先，电线电缆行业是一个技术密集型的行业。

在实习过程中，我了解到电线电缆的生产需要严格的技术标准和精确的工艺流程。

从原材料的选择到产品的加工，每一个环节都需要精细的操作和技术支持。

此外，电线电缆的质量检测也是至关重要的，它需要专业的设备和熟练的操作技巧。

通过实习，我深刻认识到技术在电线电缆行业中的核心地位。

其次，电线电缆行业的市场竞争激烈。

在实习过程中，我了解到电线电缆产品需要不断创新和改进以满足市场需求。

为了提高产品的竞争力，企业需要投入大量的研发资源和营销力度。

此外，企业还需要关注行业动态和市场趋势，以便及时调整战略和产品结构。

在实习中，我认识到电线电缆行业的发展需要敏锐的市场洞察力和灵活的经营策略。

再次，电线电缆行业的发展与人们的生活息息相关。

电线电缆是现代社会的基础设施之一，它们为人们的生活和工业生产提供了可靠的电力和信息传输。

在实习过程中，我了解到电线电缆的应用领域非常广泛，包括建筑、电力、通信、交通等。

随着社会的发展和科技的进步，电线电缆的需求也在不断增长。

因此，电线电缆行业的发展前景非常广阔。

最后，电线电缆行业的环保问题日益受到关注。

在实习过程中，我了解到电线电缆生产过程中会产生一些废气和废水，对环境造成污染。

为了应对这一问题，企业需要采取环保措施，减少废弃物的排放，并且积极参与环保活动。

在实习中，我认识到电线电缆行业需要承担社会责任，为可持续发展做出贡献。

通过这次实习，我对电线电缆行业有了更深入的了解。

我认识到电线电缆行业是一个技术密集、竞争激烈、与生活息息相关且需要关注环保的行业。

我相信随着社会的发展和科技的进步，电线电缆行业将继续发展，为人们的生活和工业生产提供更好的服务。

电线电缆中BV、BLV、VV、VLV、KVV是什么意思？电力实事今天14:11电线电缆产品一、电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?这些符号都是电线的一些型号，B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。

绝缘电线又称为布电线。

绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。

V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,就是2根BV线，在一层白色的护套二、什么是护套线护套线结构示意图护套线是指带有护套层的单芯或多芯电线，带护套的较安全。

说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。

这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。

常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。

护套线的可分为硬护套线和软护套线两种。

根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。

三、YJV是什么电缆（YJV电缆含义解答）YJV电缆【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯 J----交联 V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3 1、3 2、4 1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。

如何正确认识电缆线规格型号随着科技的发展和应用范围的不断扩大，电缆线已经成为了现代信息化社会中必不可少的一部分。

在工业生产中，各种类型的电缆线规格型号繁多，为了保证生产的正常进行，正确选择电缆线规格型号是至关重要的。

本文将为大家介绍如何正确认识电缆线规格型号。

一、电缆线的分类电缆线是指用来传输电力、信息或信号的导电材料，主要根据用途不同可以分为以下几类：1. 电力电缆线：用于输送电能，主要包括架空电缆线和电力电缆。

2. 通讯电缆线：用于传输各种信号，包括电话线、网线、同轴电缆等。

3. 控制电缆线：用于控制电气设备，包括电机、传感器等，由于适用范围广泛，种类也比较多。

二、电缆线规格型号的构成电缆线的规格型号构成分为三部分，即“代表字母+数字+字母”。

其中，代表字母是指电缆线的结构型式，数字是指电缆线的导体截面积，字母是指电缆线的绝缘材料。

下面我将为大家详细介绍一下这三部分的含义。

1. 代表字母代表字母是指电缆线的结构型式，根据电缆线的不同结构和用途，代表字母也有所不同。

常见的代表字母包括：Y，YZ，YJ，YJZ，VV，VVR，VVV，ZR，VY，VLV，RVV等。

以VV为例，V代表电缆的绝缘材料是PVC塑料，V代表电缆壳体是PVC塑料，因此VV电缆线就是指PVC绝缘PVC护套的电缆线。

2. 数字数字是指电缆线的导体截面积，截面积的大小决定了电缆线的电流容量和传输信号的质量。

一般来说，导体截面积越大，传输电流的容量也就越大。

因此，选择电缆线时一定要根据实际情况选择合适的导体截面积。

3. 字母字母是指电缆线的绝缘材料，绝缘材料的好坏对电缆线的质量有着非常重要的影响。

常见的绝缘材料包括：PVC：PVC绝缘电缆主要适用于低压电力电缆、装置电器电缆及控制电缆。

XLPE：XLPE绝缘电缆的特点是允许额定电压高，导体运行温度也较高，适用于输送大电流高的要求。

PE：PE绝缘电缆具有良好的电绝缘性、机械强度和耐化学腐蚀性，适用于高速公路、公路隧道、河流、地下工作、场地矿井等场合。

认识网络线缆（五类线、六类线、七类线）2011年09月23日星期五 11:301）一类线（CAT1）：线缆最高频率带宽是750kHZ，用于报警系统，或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。

2）二类线（CAT2）：线缆最高频率带宽是1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。

3）三类线（CAT3）：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，最高传输速率为10Mbps（10Mbit/s），主要应用于语音、10Mbit/s以太网（10BASE-T）和4Mbit/s令牌环，最大网段长度为100m，采用RJ形式的连接器，目前已淡出市场。

4）四类线（CAT4）：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps （指的是16Mbit/s令牌环）的数据传输，主要用于基于令牌的局域网和10BASE-T/100BASE-T。

最大网段长为100m，采用RJ形式的连接器，未被广泛采用。

5）五类线（CAT5）：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，线缆最高频率带宽为100MHz，最高传输率为100Mbps，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T，最大网段长为100m，采用RJ形式的连接器。

这是最常用的以太网电缆。

在双绞线电缆内，不同线对具有不同的绞距长度。

通常，4对双绞线绞距周期在38.1mm长度内，按逆时针方向扭绞，一对线对的扭绞长度在12.7mm以内。

6）超五类线（CAT5e）：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR）和信噪比（Structural Return Loss）、更小的时延误差，性能得到很大提高。

超5类线主要用于千兆位以太网（1000Mbps）。

7）六类线（CAT6）：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。

一、监控系统中视频同轴线缆的认识SYV 75-5-2 表述：S : 射频Y : 聚乙烯绝缘V : 聚氯乙烯护套75：75 欧姆5：线径为5mm 2 ：代表芯线为多芯二、第一步：（如下图）用壁纸刀剥开线缆外护套，将屏蔽网在线缆一侧理顺，可割断另一侧部分屏蔽网，但注意不能割伤绝缘层，注意不能有毛刺。

绝缘层高出外护套约3mm。

三、第二步：（如下图）用尖头电烙铁给整理过的屏蔽网线和芯线上锡。

注意屏蔽网上锡时不能太厚，如太厚可能造成BNC 头的丝帽拧不上。

可适当减少屏蔽网的根数和将屏蔽网焊扁。

四、第三步：（如下图）五、第四步：（如下图）用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。

六、第五步：（如下图）将上过锡的线缆与上过锡的BNC头直接焊接。

整理毛刺。

1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。

3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。

⾼压电⼒电缆基本认识电缆⽹的主要特点优点占⽤地⾯和空间少受天⽓和外部环境影响⼩可提⾼系统功率因数有利于⼈⾝安全运⾏维护⼯作简单⽅便有利于城市规划，有利于环保缺点建设投资费⽤⼤电缆线路不易更改分⽀技术复杂电缆接头需要专门技术，费⽤较⾼故障寻测困难，修复时间长特别适合采⽤电缆⽹的情况重要办公场所：党政机关；科研院所；国际机构；使领馆线路密集的场所：如位于市区的变电站、配电室；发电⼚；⼤型企业内；商业中⼼；CBD区域；⾦融中⼼；城市⼴场；⾼层建筑；居民⼩区风景名胜；⽂物保护区重要跨越：跨越铁路；跨越⾼速公路；跨越河流。

电⼒电缆的基本知识什么是电⼒电缆？在⾦属线芯上进⾏绝缘挤包缠绕，⽤防护材料进⾏屏蔽、密封，能够传输电能的特殊导线。

主要包括线芯、绝缘、防护、密封。

按照电压等级分类低压电⼒电缆：3kV及以下；中压电⼒电缆：6kV~35kV；⾼压电⼒电缆：66kV~110kV；超⾼压电⼒电缆：220kV~500kV；特⾼压电⼒电缆：750kV；1000kV。

按照绝缘材料划分电缆类型1、交联聚⼄烯绝缘电缆2、聚氯⼄烯（PVC）绝缘电缆3、聚⼄烯（PE）绝缘电缆4、橡胶绝缘电缆5、粘性油纸绝缘电缆6、不滴流油纸绝缘电缆7、充油电缆8、充⽓电缆电缆规格型号的含义⽐如：ZR-YJY22-8.7/10kV-3×240①前半部分表⽰型号：ZR-YJY22阻燃交联聚⼄烯绝缘铜芯聚⼄烯内护套双层钢带铠装聚氯⼄烯外护套。

②后半部分表⽰规格：8.7/10kV-3×240电缆设计的相电压U0为8.7kV；电缆设计的线电压U为10kV ；三个线芯，每芯标称截⾯为240㎜2。

电缆⽹中的两个电压概念①电⼒系统电压：电⼒系统正常运⾏时的额定电压。

如220V、380V、10kV、35kV、110kV、220kV、500kV等。

②电缆产品电压：表⽰为U0/U（Um）。

如；6/10(12)kV、8.7/10(12)kV、21/35(40.5)kV、26/35(40.5)kV、64 /110(126)kV。

同轴电缆原理同轴电缆是一种广泛应用于通信、电视、网络等领域的传输线路，其原理和结构十分重要。

本文将对同轴电缆的原理进行介绍，以便读者对其有一个清晰的认识。

首先，我们来了解一下同轴电缆的结构。

同轴电缆由内导体、绝缘层、外导体和外护套组成。

内导体通常是由铜或铝制成的金属线，绝缘层用来隔离内外导体，外导体是由铜网或铝箔制成的，外护套则是用来保护整个电缆的外部结构。

在同轴电缆中，内导体和外导体之间的空间被填充了绝缘材料，这种结构使得同轴电缆具有较好的抗干扰能力和传输性能。

内导体和外导体之间的电场分布是同轴电缆能够传输信号的关键，通过合适的设计和材料选择，可以使同轴电缆在高频信号传输中表现出色。

同轴电缆的原理主要是基于电磁场的传输原理。

当同轴电缆中有信号传输时，内导体和外导体之间的电场和磁场会相互作用，从而传输信号。

在高频信号传输中，同轴电缆的外导体会起到屏蔽的作用，有效地减少了信号的损耗和干扰，使得信号传输更加稳定可靠。

除了传输信号外，同轴电缆还可以用来传输直流电源。

在这种情况下，同轴电缆的外导体和外护套会起到导电和屏蔽的作用，保护电源信号不受外界干扰。

总的来说，同轴电缆的原理是基于电磁场的相互作用，通过合理的结构设计和材料选择，可以实现信号的稳定传输和保护。

在实际应用中，同轴电缆被广泛应用于有线电视、计算机网络、通信系统等领域，为人们的生活和工作提供了便利和支持。

通过本文的介绍，相信读者对同轴电缆的原理已经有了一定的了解。

同轴电缆作为一种重要的传输线路，在不同领域都有着重要的应用价值，希望读者能够进一步深入学习和了解其更多的应用和发展。
