伺服电机怎么实现扭矩控制

伺服电机的三种控制方式在机器人技术和工业自动化中使用的伺服电机是非常普遍的，它们以其精确性和高效性而闻名。

本文将探讨伺服电机的三种控制方式：位置控制、速度控制和扭矩控制。

位置控制对伺服电机进行位置控制时，旋转角度被用来确定电机的位置。

通过对电机施加脉冲信号来控制电机的角度。

脉冲信号的数量和方向确定了电机的最终位置。

位置控制对于需要旋转至精确位置的应用而言是最常用的控制方式。

在位置控制中，可以轻松地调整旋转速度和加速度，以适应不同的应用场景。

这种控制方式常用于需要从一个点到另一个点进行精确定位的工作环境中，例如工业机器人和自动化生产线。

速度控制另一种流行的伺服电机控制方式是速度控制。

在这种模式下，控制器决定电机的旋转速度，通过动态调节脉冲信号的频率来实现。

通常，这种方法用于相对简单的应用中，例如需要旋转一定速度的传送带或振动器使用的电机。

速度控制可与位置模式结合使用，以确保在不同的应用场景中电机始终达到所需的位置和速度。

扭矩控制伺服电机的第三种常用控制方式是扭矩控制。

在扭矩模式下，电机转子上的力矩受控制器限制，而这通常是通过测量电机转矩及其与设定值之间的差异来实现的。

通过控制转矩大小，电机可以用于各种重载及负载循环工作场所，例如需要承载重物的生产车间。

伺服电机提供了许多优点，可以利用其高速度、高准确度和强大扭矩特性来满足不同的工业应用需求。

而控制者可以通过合适的控制方式来达到所需的控制效果，从而实现更高质量的生产和更安全、更可靠的设备运行。

这三种控制方式是伺服电机中常见的技术手段，未来在伺服电机领域中会不断涌现出更多的技术手段，我们需要紧跟这些创新技术的便利，努力开拓利用伺服电机的广泛应用前景。

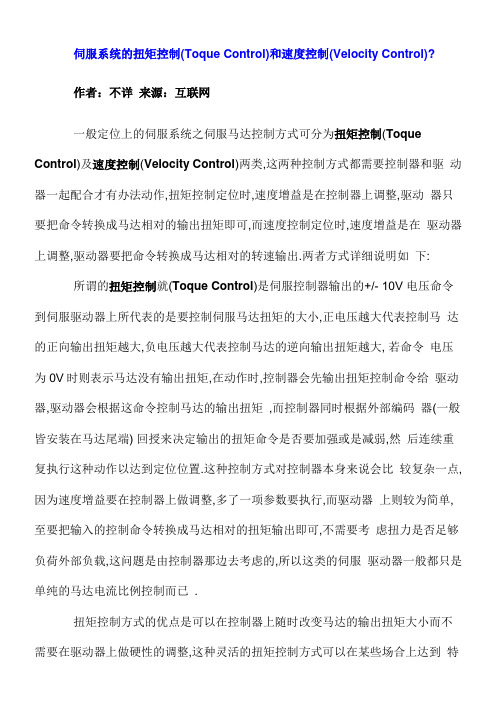

伺服系统的扭矩控制（Toque Control)和速度控制(Velocity Control）？作者:不详来源：互联网一般定位上的伺服系统之伺服马达控制方式可分为扭矩控制（Toque Control）及速度控制(Velocity Control)两类,这两种控制方式都需要控制器和驱动器一起配合才有办法动作,扭矩控制定位时，速度增益是在控制器上调整,驱动器只要把命令转换成马达相对的输出扭矩即可，而速度控制定位时,速度增益是在驱动器上调整,驱动器要把命令转换成马达相对的转速输出。

两者方式详细说明如下:所谓的扭矩控制就(Toque Control）是伺服控制器输出的+/- 10V电压命令到伺服驱动器上所代表的是要控制伺服马达扭矩的大小，正电压越大代表控制马达的正向输出扭矩越大,负电压越大代表控制马达的逆向输出扭矩越大，若命令电压为0V时则表示马达没有输出扭矩，在动作时，控制器会先输出扭矩控制命令给驱动器，驱动器会根据这命令控制马达的输出扭矩，而控制器同时根据外部编码器（一般皆安装在马达尾端）回授来决定输出的扭矩命令是否要加强或是减弱，然后连续重复执行这种动作以达到定位位置。

这种控制方式对控制器本身来说会比较复杂一点,因为速度增益要在控制器上做调整,多了一项参数要执行,而驱动器上则较为简单，至要把输入的控制命令转换成马达相对的扭矩输出即可，不需要考虑扭力是否足够负荷外部负载,这问题是由控制器那边去考虑的,所以这类的伺服驱动器一般都只是单纯的马达电流比例控制而已。

扭矩控制方式的优点是可以在控制器上随时改变马达的输出扭矩大小而不需要在驱动器上做硬性的调整,这种灵活的扭矩控制方式可以在某些场合上达到特殊的应用控制.例如,在应用中有某一段距离移动时不需输出 100％的扭矩,则可以暂时经由控制器把马达输出扭矩变小即可,然后在后面再把它恢复成100%扭矩即可.而所谓的速度控制（Velocity Control)方式就是伺服控制器输出的+/—10V 电压命令到伺服驱动器上所代表的是要控制伺服马达速度的快慢，正电压越大代表控制马达的正向速度越快,负电压越大代表控制马达的反向速度越快，若命令电压为0V时则表示马达为停止状态（速度为零）。

运动伺服一般都是三环控制系统，从内到外依次是电流环、速度环、位置环。

1、电流环：电流环的输入是速度环 PID 调节后的那个输出，电流环的输入值和电流环的反馈值进行比较后的差值在电流环内做 PID 调节输出给电机，“电流环的输出”就是电机的每相的相电流，“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件（磁场感应变为电流电压信号）反馈给电流环的。

电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。

任何模式都必须使用电流环，电流环是控制的根本，在系统进行速度和位置控制的同时系统也在进行电流/ 转矩的控制以达到对速度和位置的相应控制。

2、速度环：速度环的输入就是位置环PID 调节后的输出以及位置设定的前馈值，速度环输入值和速度环反馈值进行比较后的差值在速度环做PID 调节（主要是比例增益和积分处理）后输出到电流环。

速度环的反馈来自于编码器的反馈后的值经过“速度运算器”得到的。

速度环控制包含了速度环和电流环。

3、位置环：位置环的输入就是外部的脉冲，外部的脉冲经过平滑滤波处理和电子齿轮计算后作为“位置环的设定”，位置环输入值和来自编码器反馈的脉冲信号经过偏差计数器的计算后的数值在经过位置环的PID 调节（比例增益调节，无积分微分调节）后输出和位置给定的前馈值的和构成速度环的给定。

位置环的反馈也来自于编码器。

位置控制模式下系统进行了 3 个环的运算，系统运算量大，动态响应速度最慢。

编码器安装于伺服电机尾部，它和电流环没有任何联系，他采样来自于电机的转动而不是电机电流，和电流环的输入、输出、反馈没有任何联系。

而电流环是在驱动器内部形成的，即使没有电机，只要在每相上安装模拟负载（例如电灯泡）电流环就能形成反馈工作。

三种控制模式位置控制：通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的数量来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。

由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。

收放卷伺服扭矩模式控制原理
收放卷伺服扭矩模式控制是一种用于控制材料卷取和放出的控制
方式，通常应用于卷材加工、印刷、包装等行业。

其基本原理是通过
控制伺服电机的扭矩来实现对卷取和放出的精确控制。

在收放卷过程中，材料的张力会发生变化，因此需要对伺服电机
的扭矩进行控制，以保持材料的张力稳定。

收放卷伺服扭矩模式控制
通过检测材料的张力变化，并根据设定的张力值和速度来调整伺服电
机的扭矩输出，从而实现对材料张力的精确控制。

具体来说，收放卷伺服扭矩模式控制系统通常包括以下几个部分：
1. 张力检测装置：用于检测材料的张力变化，通常采用张力传感
器或编码器等装置。

2. 控制器：用于接收张力检测装置的信号，并根据设定的张力值
和速度来计算伺服电机的扭矩输出。

3. 伺服电机：用于输出扭矩，控制卷取和放出的速度和位置。

4. 驱动器：用于驱动伺服电机，根据控制器的指令来调整伺服电
机的扭矩输出。

在收放卷过程中，控制器会根据张力检测装置的信号来实时调整
伺服电机的扭矩输出，以保持材料的张力稳定。

同时，控制器还会根
据设定的速度和位置来控制伺服电机的运动，以实现对卷取和放出的精确控制。

收放卷伺服扭矩模式控制通过检测材料的张力变化，并根据设定的张力值和速度来调整伺服电机的扭矩输出，从而实现对材料张力的精确控制，保证了卷材加工的质量和效率。

运动伺服一般都是三环控制系统，从内到外依次是电流环、速度环、位置环。

1、电流环：电流环的输入是速度环PID调节后的那个输出，电流环的输入值和电流环的反馈值进行比较后的差值在电流环内做PID调节输出给电机，“电流环的输出”就是电机的每相的相电流，“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件（磁场感应变为电流电压信号）反馈给电流环的。

电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。

任何模式都必须使用电流环，电流环是控制的根本，在系统进行速度和位置控制的同时系统也在进行电流/转矩的控制以达到对速度和位置的相应控制。

2、速度环：速度环的输入就是位置环PID调节后的输出以及位置设定的前馈值，速度环输入值和速度环反馈值进行比较后的差值在速度环做PID调节（主要是比例增益和积分处理）后输出到电流环。

速度环的反馈来自于编码器的反馈后的值经过“速度运算器”得到的。

速度环控制包含了速度环和电流环。

3、位置环：位置环的输入就是外部的脉冲，外部的脉冲经过平滑滤波处理和电子齿轮计算后作为“位置环的设定”，位置环输入值和来自编码器反馈的脉冲信号经过偏差计数器的计算后的数值在经过位置环的PID调节（比例增益调节，无积分微分调节）后输出和位置给定的前馈值的和构成速度环的给定。

位置环的反馈也来自于编码器。

位置控制模式下系统进行了3个环的运算，系统运算量大，动态响应速度最慢。

编码器安装于伺服电机尾部，它和电流环没有任何联系，他采样来自于电机的转动而不是电机电流，和电流环的输入、输出、反馈没有任何联系。

而电流环是在驱动器内部形成的，即使没有电机，只要在每相上安装模拟负载（例如电灯泡）电流环就能形成反馈工作。

三种控制模式位置控制：通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的数量来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。

由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。

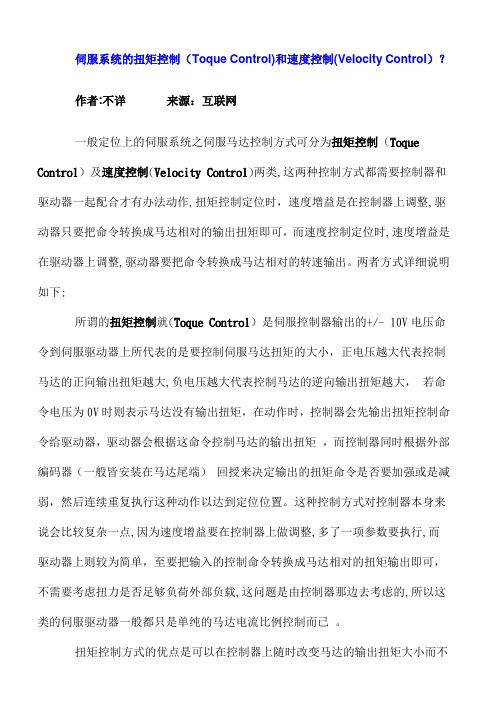

伺服系统的扭矩控制(Toque Control)和速度控制(Velocity Control)?作者：不详来源：互联网一般定位上的伺服系统之伺服马达控制方式可分为扭矩控制(Toque Control)及速度控制(Velocity Control)两类,这两种控制方式都需要控制器和驱动器一起配合才有办法动作,扭矩控制定位时,速度增益是在控制器上调整,驱动器只要把命令转换成马达相对的输出扭矩即可,而速度控制定位时,速度增益是在驱动器上调整,驱动器要把命令转换成马达相对的转速输出.两者方式详细说明如下:所谓的扭矩控制就(Toque Control)是伺服控制器输出的+/- 10V 电压命令到伺服驱动器上所代表的是要控制伺服马达扭矩的大小,正电压越大代表控制马达的正向输出扭矩越大,负电压越大代表控制马达的逆向输出扭矩越大, 若命令电压为0V时则表示马达没有输出扭矩,在动作时,控制器会先输出扭矩控制命令给驱动器,驱动器会根据这命令控制马达的输出扭矩,而控制器同时根据外部编码器(一般皆安装在马达尾端) 回授来决定输出的扭矩命令是否要加强或是减弱,然后连续重复执行这种动作以达到定位位置.这种控制方式对控制器本身来说会比较复杂一点,因为速度增益要在控制器上做调整,多了一项参数要执行,而驱动器上则较为简单,至要把输入的控制命令转换成马达相对的扭矩输出即可,不需要考虑扭力是否足够负荷外部负载,这问题是由控制器那边去考虑的,所以这类的伺服驱动器一般都只是单纯的马达电流比例控制而已.扭矩控制方式的优点是可以在控制器上随时改变马达的输出扭矩大小而不需要在驱动器上做硬性的调整,这种灵活的扭矩控制方式可以在某些场合上达到特殊的应用控制.例如,在应用中有某一段距离移动时不需输出100%的扭矩,则可以暂时经由控制器把马达输出扭矩变小即可,然后在后面再把它恢复成100%扭矩即可.而所谓的速度控制（Velocity Control）方式就是伺服控制器输出的+/-10V 电压命令到伺服驱动器上所代表的是要控制伺服马达速度的快慢,正电压越大代表控制马达的正向速度越快,负电压越大代表控制马达的反向速度越快,若命令电压为0V时则表示马达为停止状态（速度为零）.在动作时,控制器会先输出一个速度控制命令给伺服驱动器,此伺服驱动器会根据这速度命令控制马达的输出速度的快慢,而控制器同时根据外部编码器（一般皆安装在马达尾端）回授来决定输出的速度命令是否要调整加强或是减弱,然后连续重复执行这种动作以达到定位位置. 这种控制方式的速度增益要在驱动器上面调整,驱动器会根据所接收的速度命令去调整输出到马达上的电流大小（因为若有外在负载会使马达转速变慢）以达到所要求的速度,而控制器上面的速度增益则需设为零（不做调整） .其实这两种控制器的定位方式,在控制器上都需要外部伺服马达的编码器（Encoder）配合回授接口来达到定位的目的,只是控制方式上有所不同而已,至于你需要哪一种的控制方式,则需看你的控制器和伺服驱动器搭配上可否连接,有些驱动器或控制器是两种模式都可以接受的,有些则不行.故在选用上要考虑清楚,或者直接向厂商选用整组系统的方式（控制+驱动+马达）较为有保障.。

运动伺服一般都是三环控制系统，从内到外依次是电流环、速度环、位置环。

1、电流环：电流环的输入是速度环PID调节后的那个输出，电流环的输入值和电流环的反馈值进行比较后的差值在电流环内做PID调节输出给电机，“电流环的输出”就是电机的每相的相电流，“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件（磁场感应变为电流电压信号）反馈给电流环的。

电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。

任何模式都必须使用电流环，电流环是控制的根本，在系统进行速度和位置控制的同时系统也在进行电流/转矩的控制以达到对速度和位置的相应控制。

2、速度环：速度环的输入就是位置环PID调节后的输出以及位置设定的前馈值，速度环输入值和速度环反馈值进行比较后的差值在速度环做PID调节（主要是比例增益和积分处理）后输出到电流环。

速度环的反馈来自于编码器的反馈后的值经过“速度运算器”得到的。

速度环控制包含了速度环和电流环。

3、位置环：位置环的输入就是外部的脉冲，外部的脉冲经过平滑滤波处理和电子齿轮计算后作为“位置环的设定”，位置环输入值和来自编码器反馈的脉冲信号经过偏差计数器的计算后的数值在经过位置环的PID调节（比例增益调节，无积分微分调节）后输出和位置给定的前馈值的和构成速度环的给定。

位置环的反馈也来自于编码器。

位置控制模式下系统进行了3个环的运算，系统运算量大，动态响应速度最慢。

编码器安装于伺服电机尾部，它和电流环没有任何联系，他采样来自于电机的转动而不是电机电流，和电流环的输入、输出、反馈没有任何联系。

而电流环是在驱动器内部形成的，即使没有电机，只要在每相上安装模拟负载（例如电灯泡）电流环就能形成反馈工作。

三种控制模式位置控制：通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的数量来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。

由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。

伺服电机恒扭矩原理的基本原理伺服电机是一种能够根据输入信号控制输出转矩或速度的电机。

伺服电机恒扭矩原理是指在给定负载下，伺服电机能够通过反馈系统实现恒定的输出扭矩。

伺服电机恒扭矩原理的基本原理包括以下几个方面：1.伺服电机的结构：伺服电机由电机本体、传感器和控制器等组成。

其中，电机本体负责转换电能为机械能，传感器负责检测电机的位置、速度和扭矩等参数，控制器根据传感器的反馈信号来控制电机的输出。

2.反馈系统：伺服电机的反馈系统是实现恒扭矩控制的关键。

反馈系统通常包括位置传感器、速度传感器和扭矩传感器等。

这些传感器能够实时监测电机的状态，并将其转换为电信号反馈给控制器。

3.控制器：控制器是伺服电机系统的核心部件，负责接收传感器的反馈信号，并根据设定的控制算法来调节电机的输出。

控制器通常包括比例、积分、微分控制等部分，用于实现闭环控制。

4.控制算法：伺服电机的控制算法根据反馈信号和设定值来计算控制信号，以调节电机的输出。

常见的控制算法包括PID控制、模糊控制、自适应控制等。

这些算法能够根据不同的应用需求来实现恒扭矩控制。

5.输出转矩的计算：伺服电机的输出转矩是根据控制器计算得出的。

控制器根据反馈信号和设定值计算出控制信号，然后将其转换为电机的输出转矩。

输出转矩的大小取决于控制信号和电机的特性。

6.动态响应：伺服电机的动态响应是指电机对输入信号的快速响应能力。

伺服电机通常具有较高的响应速度和较低的误差，能够在较短的时间内实现恒定的输出扭矩。

伺服电机恒扭矩原理的实现过程如下：1.传感器监测：伺服电机的传感器实时监测电机的位置、速度和扭矩等参数，并将其转换为电信号反馈给控制器。

2.反馈信号处理：控制器接收传感器的反馈信号，并进行处理。

通过比较反馈信号和设定值，控制器计算出控制信号。

3.控制信号转换：控制信号经过控制器的计算后，被转换为电机的输出信号。

输出信号的大小和方向决定了电机的输出转矩。

4.输出转矩控制：电机根据控制信号调节转矩输出。

如何使用伺服电机进行力矩控制伺服电机的出现为机械行业带来了新的生机。

相比传统电机，它具有更好的控制能力，可以处理更为复杂的动力学问题。

在很多应用场景中，控制电机的扭矩是至关重要的，本文将介绍如何使用伺服电机进行力矩控制。

基本原理伺服电机的核心是反馈控制系统，该系统包含传感器、控制器和执行器。

传感器负责测量反馈信号，控制器基于反馈信号计算控制输出，执行器则将输出信号转换为运动控制。

这种反馈系统可以实现高精度的控制，同时也可以避免系统不稳定、震荡等问题。

在控制电机的扭矩方面，最常用的方法是通过控制电机的电流来实现。

在传统的电机中，控制电流可以直接控制电机的转矩。

而在伺服电机中，需要通过控制电机的磁场来实现电机的控制。

具体操作控制伺服电机的扭矩需要进行以下步骤：1. 选择合适的传感器实现扭矩控制需要测量电机的输出扭矩。

可以使用扭矩传感器或者通过电机的电流来计算扭矩。

这里推荐使用扭矩传感器，因为电流计算的扭矩具有较大的误差。

2. 配置控制器的参数控制器的参数包括比例增益、积分时间、微分时间等。

这些参数需要根据系统的实际情况进行调整，以达到最佳控制效果。

3. 编写控制程序编写控制程序的目的是实现扭矩控制。

在程序中需要实现如下功能：测量电机的扭矩（使用扭矩传感器）；计算控制量（位移、电流或电压）；将控制量输出到电机中；循环执行。

4. 调试程序在测量扭矩和计算控制量的过程中可能会出现误差，需要通过调试来排除这些误差。

可以使用示波器等仪器进行调试。

应用场景伺服电机的力矩控制可以应用于很多领域，例如：1. 机器人控制机器人的控制需要高精度的电机控制，伺服电机的力矩控制可以满足这一需求。

2. 工业生产在机器加工、装配等领域中，需要使用到扭矩控制。

伺服电机的力矩控制可以提高机器的精度和稳定性。

3. 医学设备在医学设备中，需要使用到高精度的电机控制。

例如MRI等设备的控制需要精确控制扭矩。

结论在控制伺服电机的扭矩方面，需要实现科学的参数配置、编写高效的控制程序、调试等步骤。

伺服系统的扭矩控制(Toque Control)和速度控制(Velocity Control)作者：不详来源：互联网一般定位上的伺服系统之伺服马达控制方式可分为扭矩控制(Toque Control)及速度控制(Velocity Control)两类,这两种控制方式都需要控制器和驱动器一起配合才有办法动作,扭矩控制定位时,速度增益是在控制器上调整,驱动器只要把命令转换成马达相对的输出扭矩即可,而速度控制定位时,速度增益是在驱动器上调整,驱动器要把命令转换成马达相对的转速输出.两者方式详细说明如下:所谓的扭矩控制就(Toque Control)是伺服控制器输出的+/- 10V电压命令到伺服驱动器上所代表的是要控制伺服马达扭矩的大小,正电压越大代表控制马达的正向输出扭矩越大,负电压越大代表控制马达的逆向输出扭矩越大, 若命令电压为0V时则表示马达没有输出扭矩,在动作时,控制器会先输出扭矩控制命令给驱动器,驱动器会根据这命令控制马达的输出扭矩 ,而控制器同时根据外部编码器(一般皆安装在马达尾端) 回授来决定输出的扭矩命令是否要加强或是减弱,然后连续重复执行这种动作以达到定位位置.这种控制方式对控制器本身来说会比较复杂一点,因为速度增益要在控制器上做调整,多了一项参数要执行,而驱动器上则较为简单,至要把输入的控制命令转换成马达相对的扭矩输出即可,不需要考虑扭力是否足够负荷外部负载,这问题是由控制器那边去考虑的,所以这类的伺服驱动器一般都只是单纯的马达电流比例控制而已 .扭矩控制方式的优点是可以在控制器上随时改变马达的输出扭矩大小而不需要在驱动器上做硬性的调整,这种灵活的扭矩控制方式可以在某些场合上达到特殊的应用控制.例如,在应用中有某一段距离移动时不需输出 100%的扭矩,则可以暂时经由控制器把马达输出扭矩变小即可,然后在后面再把它恢复成100%扭矩即可.而所谓的速度控制(Velocity Control)方式就是伺服控制器输出的+/-10V 电压命令到伺服驱动器上所代表的是要控制伺服马达速度的快慢,正电压越大代表控制马达的正向速度越快,负电压越大代表控制马达的反向速度越快,若命令电压为0V时则表示马达为停止状态(速度为零).在动作时,控制器会先输出一个速度控制命令给伺服驱动器,此伺服驱动器会根据这速度命令控制马达的输出速度的快慢,而控制器同时根据外部编码器(一般皆安装在马达尾端)回授来决定输出的速度命令是否要调整加强或是减弱 ,然后连续重复执行这种动作以达到定位位置.这种控制方式的速度增益要在驱动器上面调整,驱动器会根据所接收的速度命令去调整输出到马达上的电流大小(因为若有外在负载会使马达转速变慢)以达到所要求的速度,而控制器上面的速度增益则需设为零(不做调整) .其实这两种控制器的定位方式,在控制器上都需要外部伺服马达的编码器(Encoder)配合回授接口来达到定位的目的,只是控制方式上有所不同而已,至于你需要哪一种的控制方式 ,则需看你的控制器和伺服驱动器搭配上可否连接,有些驱动器或控制器是两种模式都可以接受的,有些则不行 .故在选用上要考虑清楚,或者直接向厂商选用整组系统的方式(控制+驱动+马达)较为有保障 .。
