NX10.0工程图模板定制方法

ug制图模板设置UG制图模板设置。

UG制图模板是在使用UG软件进行制图时，为了提高效率和规范化，可以设置一些常用的模板，方便工程师在进行制图时快速调用，避免重复的工作和提高工作效率。

下面将介绍如何在UG软件中进行制图模板设置。

首先，打开UG软件，在开始进行制图之前，我们需要先设置一些基本的参数和属性，以确保制图的准确性和规范化。

在UG软件中，可以通过“文件”-“新建”来创建一个新的制图文件，然后在弹出的对话框中选择相应的模板文件，比如ISO、ANSI等标准模板，或者自定义的模板文件。

选择好模板文件后，点击“确定”即可创建一个新的制图文件。

接下来，我们需要设置图纸的尺寸和比例。

在UG软件中，可以通过“文件”-“属性”来设置图纸的尺寸和比例，比如A4、A3等常用的图纸尺寸，以及1:1、1:2等比例。

在设置好图纸的尺寸和比例后，可以点击“确定”来保存设置。

然后，我们需要设置图层和线型。

在UG软件中，可以通过“视图”-“层管理器”来管理图层，可以新建、删除、重命名、设置属性等操作。

在制图时，可以根据需要将不同的对象放在不同的图层上，以便于管理和控制。

同时，还可以通过“工具”-“选项”-“线型”来设置线型，选择不同的线型和线宽，以满足不同的制图要求。

此外，还可以设置文字样式和尺寸。

在UG软件中，可以通过“工具”-“选项”-“文本”来设置文字样式和尺寸，可以选择不同的字体、字号、颜色等属性，以满足不同的制图要求。

在制图时，可以根据需要添加文字说明、标注等内容，以便于理解和使用。

最后，需要保存和应用模板设置。

在完成以上设置后，可以将当前的制图文件保存为模板文件，以便于下次使用。

可以通过“文件”-“另存为”来保存当前的制图文件为模板文件，然后在下次制图时可以直接调用该模板文件，省去重复设置的步骤，提高工作效率。

总之，UG制图模板设置是在使用UG软件进行制图时的重要步骤，通过设置模板可以提高工作效率和规范化，避免重复的工作和提高工作质量。

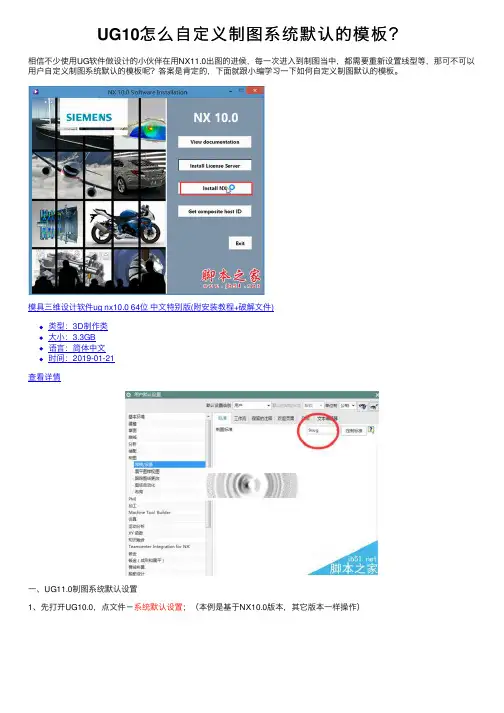

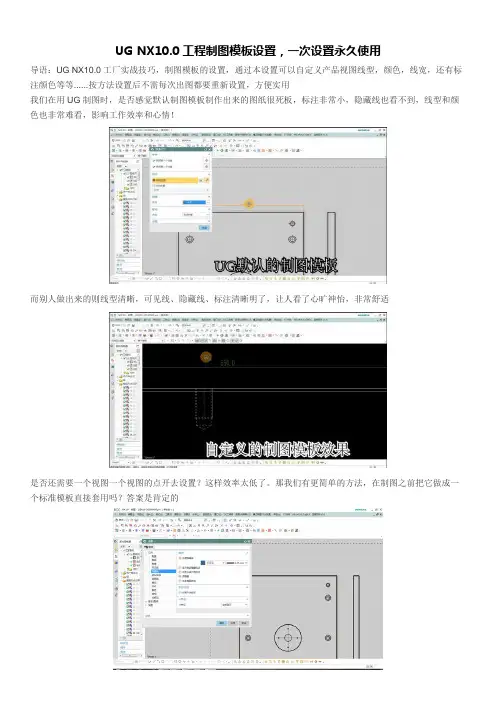

UG10怎么⾃定义制图系统默认的模板？相信不少使⽤UG软件做设计的⼩伙伴在⽤NX11.0出图的进候，每⼀次进⼊到制图当中，都需要重新设置线型等，那可不可以⽤户⾃定义制图系统默认的模板呢？答案是肯定的，下⾯就跟⼩编学习⼀下如何⾃定义制图默认的模板。

模具三维设计软件ug nx10.0 64位中⽂特别版(附安装教程+破解⽂件)类型：3D制作类⼤⼩：3.3GB语⾔：简体中⽂时间：2019-01-21查看详情⼀、UG11.0制图系统默认设置1、先打开UG10.0，点⽂件－系统默认设置；（本例是基于NX10.0版本，其它版本⼀样操作）2、切换到制图下，如图，我⽤的模板是GB_ZL;3、要定制制图模板就要进⼊定制标准；4、进⼊定制标准模板后，根据⾃⼰的需要对线型以及⾃⼰需要的进⾏设置，例如，找到你问题中的线型进⾏线宽设置，我⼀般是按0.18、⽩⾊进⾏操作；5、在设置完标准后，记得另存为，以9SUG名称为例进⾏另存为；6、另存为9SUG制图标准后，返回的⽤户界⾯⾸选项制图开始界⾯，可以看到有刚定制的制图标准，点确定后退出⽤户系统默认设置；⼆、加载NX10.0制图模板1、新建⼀个制图模板，先不要急于放添加视图，从⾸选项－制图进⼊；2、点开继承－设置源－⽤户默认设置；3、把设置源那切换到⽤户默认设置，然后点从设置源加载；4、加载过设置源后，可以检验下我们刚才在系统⽤户默认设置中设置的可见线，如图设置成功；5、现才开始出图，可见线⼀般是直线、⽩⾊、宽度0.18，隐藏线可以设置灰⾊、虚线，出好的图如下；6、打开CAD，我们出的图如下，此时完全符号我们的要求；7、通过此⽅法设置的制图模板，就是⽤户⾃定义制图模板，不需要每出图⼀次就设置⼀次。

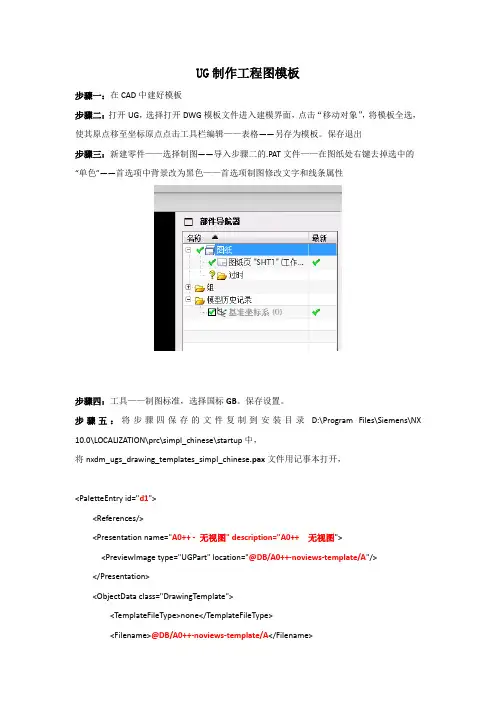

UG制作工程图模板步骤一：在CAD中建好模板步骤二：打开UG，选择打开DWG模板文件进入建模界面，点击“移动对象”，将模板全选，使其原点移至坐标原点点击工具栏编辑——表格——另存为模板。

保存退出步骤三：新建零件——选择制图——导入步骤二的.PAT文件——在图纸处右键去掉选中的“单色”——首选项中背景改为黑色——首选项制图修改文字和线条属性步骤四：工具——制图标准，选择国标GB。

保存设置。

步骤五：将步骤四保存的文件复制到安装目录D:\Program Files\Siemens\NX 10.0\LOCALIZATION\prc\simpl_chinese\startup中，将nxdm_ugs_drawing_templates_simpl_chinese.pax文件用记事本打开，<PaletteEntry id="d1"><References/><Presentation name="A0++ - 无视图" description="A0++ 无视图"><PreviewImage type="UGPart" location="@DB/A0++-noviews-template/A"/></Presentation><ObjectData class="DrawingTemplate"><TemplateFileType>none</TemplateFileType><Filename>@DB/A0++-noviews-template/A</Filename><Units>Metric</Units><UsesMasterModel>Yes</UsesMasterModel> <ItemType>Item</ItemType><RelationType>specification</RelationType> </ObjectData></PaletteEntry><PaletteEntry id=" <References/> <Presentation name=" <PreviewImage type="UGPart" location=" </Presentation><ObjectData class="DrawingTemplate"><TemplateFileType>none</TemplateFileType> <Filename>A4_format.prt </Filename><Units>Metric</Units><UsesMasterModel>Yes</UsesMasterModel> <ItemType>Item</ItemType><RelationType>specification</RelationType> </ObjectData></PaletteEntry>。

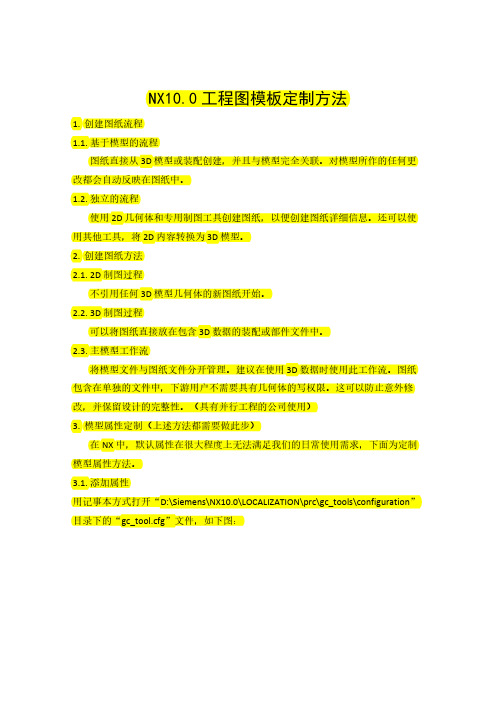

NX10.0工程图模板定制方法1.创建图纸流程1.1.基于模型的流程图纸直接从 3D 模型或装配创建，并且与模型完全关联。

对模型所作的任何更改都会自动反映在图纸中。

1.2.独立的流程使用 2D 几何体和专用制图工具创建图纸，以便创建图纸详细信息。

还可以使用其他工具，将 2D 内容转换为 3D 模型。

2.创建图纸方法2.1.2D制图过程不引用任何 3D 模型几何体的新图纸开始。

2.2.3D制图过程可以将图纸直接放在包含 3D 数据的装配或部件文件中。

2.3.主模型工作流将模型文件与图纸文件分开管理。

建议在使用 3D 数据时使用此工作流。

图纸包含在单独的文件中，下游用户不需要具有几何体的写权限。

这可以防止意外修改，并保留设计的完整性。

（具有并行工程的公司使用）3.模型属性定制（上述方法都需要做此步）在NX中，默认属性在很大程度上无法满足我们的日常使用需求，下面为定制模型属性方法。

3.1.添加属性用记事本方式打开“D:\Siemens\NX10.0\LOCALIZATION\prc\gc_tools\configuration”目录下的“gc_tool.cfg”文件，如下图：添加属性的位置，如下图红色框：说明：“Y”表示可以在下面添加该属性的相关下拉列表，后期可以在GC工具箱的属性工具中进行下拉选择，“N”表示该属性需要自己手工录入。

3.2.添加下拉列表属性值在3.1中选择了“Y”的属性，对应在下面添加下拉列表属性值，如下图：上图对应的是“设计，DESIGNER，Y，Write”，相应其他需要下拉列表的属性值，只需要参考上述DESIGNER修改即可。

3.3.修改默认新建模型设置和属性使用NX打开“D:\Siemens\NX10.0\LOCALIZATION\prc\simpl_chinese\startup”目录下的“model-plain-1-mm-template.prt”文件。

加载属性配置,“菜单”→“GC工具箱”→“GC数据规范”→“属性工具”→“属性工具…”，进入属性配置。

UG工程图模板制作方法，超级实用ug工程图模板，能提高我们出2D图纸的速度。

有的朋友工作中喜欢用AUTOcad来做2d工程图，这种方法不是不行，只不过已经是过时的工作模式了。

现在流行的是全3d工作模式，产品设计-模具设计-工程图-数控程序，用一个UG全部搞定，既能提高工作效率，又能提升整体产品的管控和系统化管理。

现在讲下工程图模板的制作方法，其实UG工程图模板制作应用有很多种方法，我简单介绍下，重点来讲我现在在用的最实用的方法。

1、图样调用方法2、制图模板栏调用模板，这种方法也可以自己制作模板来加载实用。

缺点是调用模板发方式是用装配模式来调用的，这就意味着在出工程图时，需要生成额外的prt文件组件。

需要更多UG学习资料在469672740群可以帮助你3、导入部件方法来调用模板，进入制图模块后就可以直接把我们的模板文件来导入就好了。

缺点是每次出工程图都要我们手动来选择模板文件加载进来，效率不高，而且十分繁琐。

要多点好几下鼠标，而且还要记着你的模板文件在什么地方，各个版本之间由于prt文件版本不同，不能通用。

4、接下来就是我总结的最为简单的一种方法了。

首先要自己先制作一个模板文件，方法是，新建空的prt文件，进入制图模块把我们的dxf格式的图纸导入。

至于这个dxf格式图纸哪里来的，可以自己根据公司要求自己用cad做图框，也可以在网络上下载国标版本的图框。

接着保存我们的prt文件，这个prt文件就是我们的工程图模板了。

5、安装我们的工程图模板，我采用的方法是替换掉系统默认的工程图模板。

不是在制图模板栏那里的，是在我们新建工程图时弹出来的对话框中让我们选择的模板。

他的系统默认路径是：UGII\TEMPLATES\A4-Views-sheet-template.prt。

后面的这个文件名就是系统默认的A4横向图纸的模板，我们要做的是把我们自己制作的模板改名成它并替换掉系统默认的模板。

其他A3\A1等模板一样的操作方法，我们最常用的是A4横向，所以我制作了A4横向的。

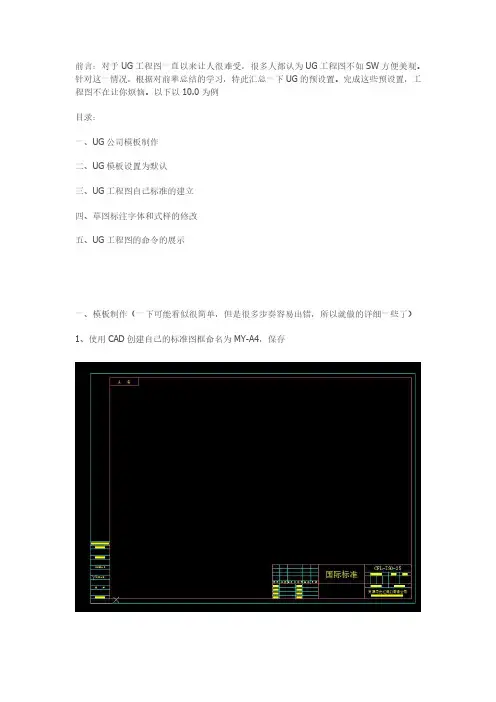

前言：对于UG工程图一直以来让人很难受，很多人都认为UG工程图不如SW方便美观。

针对这一情况，根据对前辈总结的学习，特此汇总一下UG的预设置。

完成这些预设置，工程图不在让你烦恼。

以下以10.0为例目录：一、UG公司模板制作二、UG模板设置为默认三、UG工程图自己标准的建立四、草图标注字体和式样的修改五、UG工程图的命令的展示一、模板制作（一下可能看似很简单，但是很多步奏容易出错，所以就做的详细一些了）1、使用CAD创建自己的标准图框命名为MY-A4，保存2、新建一个part文件，注意是模型文件，完成后保存3、导入刚才保存的CAD文件MY-A4，保存为MY-A41（因为后面制作的模板为MY-A4，所以这个名字区分一下）将图纸移动到原点4、新建一个图纸文件，注意是图纸文件而且是Drawing里的模板，删除里面的图纸页（具体Drawing里的模板和图纸里的模板的区别在设置默认模板的时候会介绍）5、导入刚才创建的part文件，注意是导入部件文件，然后保存为MY-A4至此工程图模板制作完毕。

二、模板的默认设置模板的默认设置有三个地方，分别是下图的1、2、3首先说明1、2的区别，使用图纸里的模板时，必须引用已经建好的模型，不然没法创建。

使用Drawing 下的模板是建立一个空白的图纸，可以绘制二维图纸，当然绘制的好像能够转为三维图。

这两种是出图方式，是两个工作流派，一般中级以下人员不太涉及。

像模型图纸分开的模式我们不太常用，第三种方式是我们常用的就是模型和图纸关联的。

前两种方式其实很使用的感兴趣的可以研究一下。

下面说明一下怎么将自己的模板添加到刚才所说的三个位置。

1.1位置1将制作好的UG图纸模板文件MY-A4复制到E:\Program Files\UG NX\LOCALIZATION\prc\simpl_chinese\startup这个文件夹下1.2用记事本打开ugs_drawing_templates_simpl_chinese这个文件，里面的内容和新建的对话框有个对应关系如下图所示这里我是把原来的模板文件给修改成自己的了，建议大家不要这么修改。

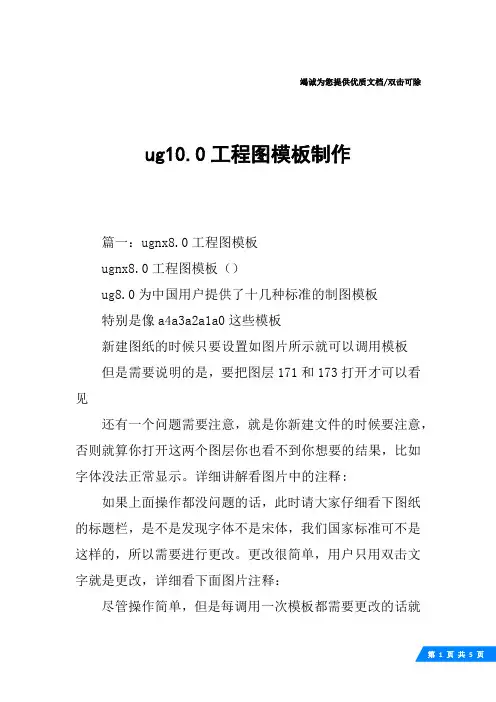

竭诚为您提供优质文档/双击可除ug10.0工程图模板制作篇一：ugnx8.0工程图模板ugnx8.0工程图模板（）ug8.0为中国用户提供了十几种标准的制图模板特别是像a4a3a2a1a0这些模板新建图纸的时候只要设置如图片所示就可以调用模板但是需要说明的是，要把图层171和173打开才可以看见还有一个问题需要注意，就是你新建文件的时候要注意，否则就算你打开这两个图层你也看不到你想要的结果，比如字体没法正常显示。

详细讲解看图片中的注释:如果上面操作都没问题的话，此时请大家仔细看下图纸的标题栏，是不是发现字体不是宋体，我们国家标准可不是这样的，所以需要进行更改。

更改很简单，用户只用双击文字就是更改，详细看下面图片注释：尽管操作简单，但是每调用一次模板都需要更改的话就比较麻烦了，所以我们治病要治疗它的根本啊！！！此时大家只要把安装目录下对应的模板更改就可以了！详细说明见图片注释尽管操作简单，但是每调用一次模板都需要更改的话就比较麻烦了，所以我们治病要治疗它的根本啊！！！此时大家只要把安装目录下对应的模板更改就可以了！详细说明见图片注释ug7.5的自带图框、模板设置表面粗糙度符号关于nx7版本的表面粗糙度修改的方式与以前版本不一样的在ugnx7安装文件夹下的ugii中找到ugii_env_ug.dat 文件，查找ugii_suRFace_Finish=oFF,将oFF修改成on即可修改图框ugnx7.5中有自带的图框，其中零件名称、材料、重量（赋值重量）、零件图号、页码、页数、比例、设计都是可以在gc工具箱—>属性工具—>属性中填写，而且在装配时有关联性，但它自带的图框中的字体（中文：chinesef_fs,标注：blockfont）以及公司名称：西门子产品管理软件（上海）有限公司要修改，但调入图框用gc工具箱填写属性时，这些项目是选不中的，是因为设置了图层仅可见的。

1.用nx7.5打开图框模板的源文件；这些文件的位置在：x:\programFiles\ugs\nx7.5\localization\prc\simpl_chinese\startup；2.打开层设置—>在显示中选择含有对象的层并设置为可选—>再点开gc工具箱—>填写属性—>依次选中这些属性—>更改字体及字体大小，另外再更改公司名称—>再将这些层设置成仅可见—>保存退出3.按以上步骤改好每张图框。

UGNX工程图图框模板制作1.概述NX 现在虽然有了GC 工具箱、GB 标准以及自带的工程图模板；但有时候这个自带工程图模板可能不是我们所想要的！为此我们需要新建一个标准工程图模板。

2.标准图框的创建2.1 图框外围轮廓的绘制打开UG8.0新建毛坯GB-A3.prt后进入制图模块，建立一个标准的A3图纸，图纸页名DWG1.图1新建毛坯图2插入图纸页然后创建A3 的带明细表表头的图框，其它的图框创建方法与A3图框一样，如果是不带明细表（非组件模板）删掉组件模板中的明细表头即可。

绘制方法可以直接用“草图”工具里面的“矩形”命令绘制。

绘制后效果如下图图3绘制图框2.2 标题栏的绘制1) 标题栏的创建比较关键，这个里面涉及到相当多的参数；假如我们现在要绘制下图这样的一个标题栏。

我们应当如何来做？工程图中“插入”→“表格”→“表格注释”，插入N 行N列表格。

图4标题栏2) 上表是由N 行N 列组成的：调节表格每一行宽，每一列宽，如下图。

（选中表格每行或列，点鼠标右键有一个“调整大小”）图5插入表格3) 接下来就是合并表格，调整单元格的注释样式，使之符合上图标题栏样式。

填入相关文字，这里填文字时，设定好文字大小、样式等相关参数。

图6单元格样式4) 单元格添加参数。

选中想要添加参数的单元格，点右键选“编辑文本”出现下图。

字体选择符合图纸要求的样式，在“类别”里选择“关系”。

图7单元格添加参数接着点击，“插入部件属性”弹出下图对话框，选择相对应的属性，点击确认。

图8部件属性但是系统默认的参数比较少，这就需要我们添加进去新的部件属性。

5) 部件属性添加。

在装配导航器下，右键点击文件名下的属性一栏，出现下图所示，添加我们所需的部件属性。

下面是一些常用属性的中英文对照。

名称,DB_PART_NAME图号,DB_PART_NO备注,REMARK设计,DESIGNER校对,CHECKER审核,AUDITOR工艺,PROCESS批准,APPROVER比例,SCALE共X页,NO_OF_SHEET第X页,SHEET_NUM图9添加部件属性2.3 明细表表头的创建图10明细表样式通过工程图中“插入”→“表格”→“零件明细表”来添加明细表，然后在PART NAME 单元格前增加一列，在QTY后增加三列，调整行宽列宽。
