基准要素的选用

机械零件形位精度设计的研究【摘要】正确合理地进行形位精度设计，对保证机器的功能要求、提高经济效益十分重要。

本文文详细阐述了形位精度设计即形位公差项目，形位公差值，基准要素的选用考虑的因素与方法。

【关键词】形位公差项目；形位公差值；基准要素零件的形位误差对机器、仪器的正常使用有很大的影响，同时也会直接影响到产品质量、生产效率与制造成本。

因此正确合理地形位精度设计，对保证机器的功能要求、提高经济效益十分重要。

形位精度设计的主要内容包括：选择形位公差项目，确定形位公差值，基准要素的选用，按标准规定进行图样标注。

1 形位公差项目的选用选择形位公差项目可根据以下几个方面：1.1 零件的几何特征零件加工误差出现的形式与零件的几何特征有密切联系。

如圆柱形零件会出现圆柱度误差，平面零件会出现平面度误差，凸轮类零件会出现轮廓度误差，阶梯轴、孔会出现同轴度误差，键槽会出现对称度误差等。

1.2 零件的功能要求形位误差对零件的功能有不同的影响，一般只对零件功能有显著影响才规定合理的形位公差。

1.2.1 保证零件的工作精度例如，机床导轨的直线度误差会影响导轨的导向精度，使刀架在滑板的带动下作不规则的直线运动，应该对机床导轨规定直线度公差；滚动轴承内、外圈及滚动体的形状误差，会影响轴承的回转精度，应对其给出圆度或圆柱度公差；在齿轮箱体中，安装齿轮副的两孔轴线如果不平行，会影响齿轮副的接触精度和齿侧间隙的均匀性，降低承载能力，应对其规定轴线的平行度公差；机床工作台面和夹具定位面都是定位基准面，应规定平面度公差等。

1.2.2 保证联结强度和密封性例如，气缸盖与缸体之间要求有较好的联结强度和很好的密封性，应对这两个相互贴合的平面给出平面度公差；在孔、轴过盈配合中，圆柱面的形状误差会影响整个结合面上的过盈量，降低联结强度，应规定圆度或圆柱度公差等。

1.2.3 减少磨损，延长零件的使用寿命例如，在有相对运动的孔、轴间隙配合中，内、外圆柱面的形状误差会影响两者的接触面积，造成零件早期磨损失效，降低零件使用寿命，应对圆柱面规定圆度、圆柱度公差；对滑块等作相对运动的平面，则应给出平面度公差要求等。

R ＯＣＣＵＰＡＴＩＯＮ2012 0338教学研究ESEARCH机械零件设计中几何公差的合理选用文／符　莎在机械零件设计中，零件的尺寸精度、表面质量和几何精度是影响产品质量的重要因素。

几何公差项目、公差原则、基准及公差值的合理选用，是保证零件设计精度、使用功能和产品质量的重要内容。

一、几何公差项目的选用几何公差项目的选用应遵循的原则是：在最大限度地满足零件功能要求的前提下，以最少的几何公差项目，获得较好的经济性。

首先要根据零件的结构特征和加工情况，零件的功能和精度要求来合理选用几何公差特征项目，同时要考虑几何公差项目的特点和检测方便性。

１．依据零件的结构特征和加工情况零件自身的结构特征限定了可选择的几何公差项目。

例如有平面要素的零件可选平面度、平行度误差，有曲面要素的零件可选面轮廓度；圆柱体零件可根据零件自身各要素选择轴线直线度、素线直线度、圆度、圆柱度、径向圆跳动误差；阶梯孔零件会有同轴度误差；零件上孔或轴的轴线会有位置度误差等。

在机械零件设计时，还应根据零件的加工和装配情况来选择几何公差项目。

例如在加工细长轴时中部较易产生变形，可以选择素线直线度或圆柱度来控制。

２．依据零件的功能和精度要求选择几何公差项目还应满足零件的功能和精度要求，主要考虑形位误差对零件的配合性质、装配互换性、工作精度、可靠性等影响。

设计时只有了解和明确所设计零件的使用性能，才能确定为保证这些性能必须选用的几何公差项目。

例如为保证一对锥齿轮的正确啮合传动，对箱体上安装锥齿轮轴的孔需要给出垂直度要求；车床主轴的旋转精度要求很高，应规定其前后颈的同轴度来保证主轴的精度要求等。

３．依据几何公差项目的特点和检测方便性在机械零件设计时，要充分考虑各几何公差项目的特点和它们之间的关系，在满足功能要求的前提下应尽量选用检测方法易行的项目来代替检测难度较大的几何公差项目。

（1）形状公差可控制某些其他形状公差。

形状公差中有些项目可以控制其他项目。

工件的定位与定位基准的选择机械加工中，为了保证工件的位置精度和用调整法获得尺寸精度时，工件相对于机床与刀具必须占有一正确位置，即工件必须定位。

而工件装夹定位的方式有：直接找正、划线找正和用夹具装夹三种方式，下面我们讨论工件在夹具中的定位问题。

工件在夹具中的定位涉及到定位原理、定位误差、夹具上采用的定位元件和工件上选用的定位基准等几方面的问题，有关定位误差的计算和定位元件的选用在夹具设计一章讲授，这里只介绍定位原理和定位基准的选择。

一、定位原理1．六点定则工件在夹具中的定位的目的，是要使同一工序中的所有工件，加工时按加工要求在夹具中占有一致的正确位置(不考虑定位误差的影响)。

怎样才能各个工件按加工要求在夹具中保持一致的正确位置呢?要弄清楚这个问题，我们先来讨论与定位相反的问题，工件放置在夹具中的位置可能有哪些变化?如果消除了这些可能的位置变化，那么工件也就定了位。

任一工件在夹具中未定位前，可以看成空间直角坐标系中的自由物体，它可以沿三个坐标轴平行方向放在任意位置，即具有沿三个坐标轴移动的自由度X，Y，Z；同样，工件沿三个坐标轴转角方向的位置也是可以任意放置的，即具有绕三个坐标轴转动的自由度X，Y，Z。

因此，要使工件在夹具中占有一致的正确位置，就必须限制工件的X，Y，Z；X，Y，Z六个自由度。

图2-16工件的六个自由度为了限制工件的自由度，在夹具中通常用一个支承点限制工件一个自由度，这样用合理布置的六个支承点限制工件的六个自由度，使工件的位置完全确定，称为“六点定位规则”，简称“六点定则”。

例如用……使用六点定则时，六个支承点的分布必须合理，否则不能有效地限制工件的六个自由度。

在具体的夹具结构中，所谓定位支承是以定位元件来表达的，如上例中长方体的定位以六个支承钉代替六个支承点(图2-17c)，这种形式的六点定位方案比较明显，下面再介绍其他形式工件的定位方案。

2．对定位的两种错误理解我们在研究工件在夹具中的定位时，容易产生两种错误的理解。

尺寸公差、形位公差、表面粗糙度数值上的关系一、尺寸公差、形位公差、表面粗糙度数值上的关系1、形状公差与尺寸公差的数值关系当尺寸公差精度确定后，形状公差有一个适当的数值相对应，即一般约以50%尺寸公差值作为形状公差值；仪表行业约20%尺寸公差值作为形状公差值；重型行业约以70%尺寸公差值作为形状公差值。

由此可见．尺寸公差精度愈高，形状公差占尺寸公差比例愈小所以，在设计标注尺寸和形状公差要求时，除特殊情况外，当尺寸精度确定后，一般以50%尺寸公差值作为形状公差值，这既有利于制造也有利于确保质量。

2、形状公差与位置公差间的数值关系形状公差与位置公差间也存在着一定的关系。

从误差的形成原因看，形状误差是由机床振动、刀具振动、主轴跳动等原因造成；而位置误差则是由于机床导轨的不平行，工具装夹不平行或不垂直、夹紧力作用等原因造成，再从公差带定义看，位置误差是含被测表面的形状误差的，如平行度误差中就含有平面度误差，故位置误差比形状误差要大得多。

因此，在一般情况下、在无进一步要求时，给了位置公差，就不再给形状公差。

当有特殊要求时可同时标注形状和位置公差要求，但标注的形状公差值应小于所标注的位置公差值，否则，生产时无法按设计要求制造零件。

3、形状公差与表面粗糙度的关系形状误差与表面粗糙度之间在数值和测量上尽管没有直接联系，但在一定的加工条件下两者也存在着一定的比例关系，据实验研究，在一般精度时，表面粗糙度占形状公差的1／5～1／4。

由此可知，为确保形状公差，应适当限制相应的表面粗糙度高度参数的最大允许值。

在一般情况下，尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述关系式：尺寸公差>位置公差>形状公差>表面粗糙度高度参数从尺寸、形位与表面粗糙度的数值关系式不难看出，设计时要协调处理好三者的数值关系，在图样上标注公差值时应遵循：给定同一表面的粗糙度数值应小于其形状公差值；而形状公差值应小于其位置公差值；位置各差值应小于其尺寸公差值。

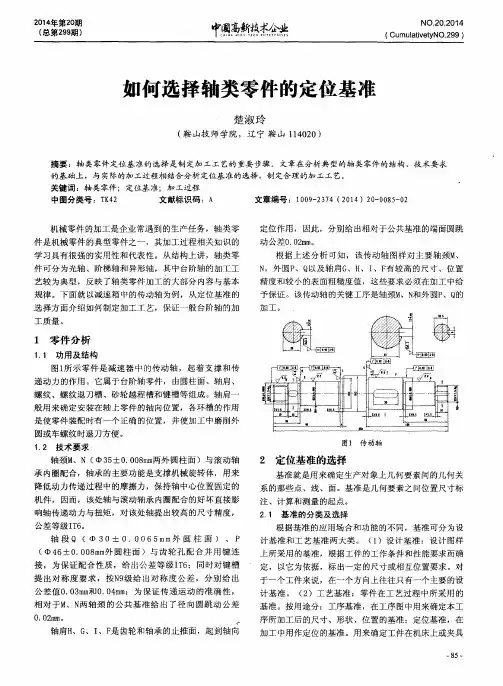

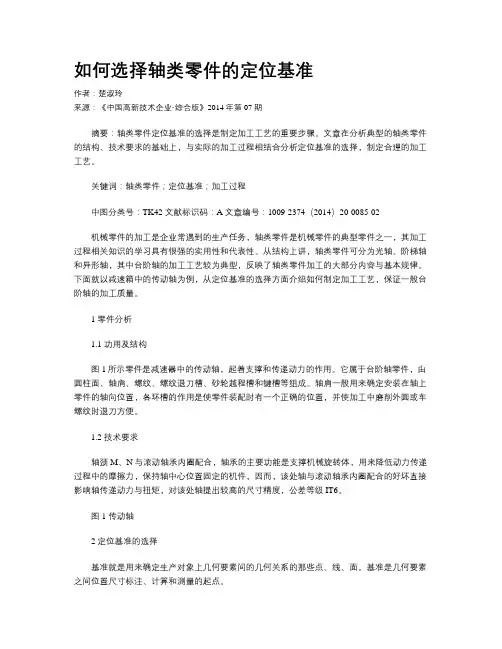

如何选择轴类零件的定位基准作者：楚淑玲来源：《中国高新技术企业·综合版》2014年第07期摘要：轴类零件定位基准的选择是制定加工工艺的重要步骤。

文章在分析典型的轴类零件的结构、技术要求的基础上，与实际的加工过程相结合分析定位基准的选择，制定合理的加工工艺。

关键词：轴类零件；定位基准；加工过程中图分类号：TK42 文献标识码：A 文章编号：1009-2374（2014）20-0085-02机械零件的加工是企业常遇到的生产任务，轴类零件是机械零件的典型零件之一，其加工过程相关知识的学习具有很强的实用性和代表性。

从结构上讲，轴类零件可分为光轴、阶梯轴和异形轴，其中台阶轴的加工工艺较为典型，反映了轴类零件加工的大部分内容与基本规律。

下面就以减速箱中的传动轴为例，从定位基准的选择方面介绍如何制定加工工艺，保证一般台阶轴的加工质量。

1 零件分析1.1 功用及结构图1所示零件是减速器中的传动轴，起着支撑和传递动力的作用。

它属于台阶轴零件，由圆柱面、轴肩、螺纹、螺纹退刀槽、砂轮越程槽和键槽等组成。

轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使零件装配时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便。

1.2 技术要求轴颈M、N与滚动轴承内圈配合，轴承的主要功能是支撑机械旋转体，用来降低动力传递过程中的摩擦力，保持轴中心位置固定的机件，因而，该处轴与滚动轴承内圈配合的好坏直接影响轴传递动力与扭矩，对该处轴提出较高的尺寸精度，公差等级IT6。

图1 传动轴2 定位基准的选择基准就是用来确定生产对象上几何要素间的几何关系的那些点、线、面。

基准是几何要素之间位置尺寸标注、计算和测量的起点。

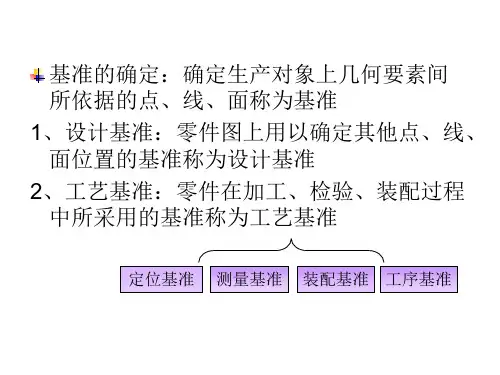

2.1 基准的分类及选择根据基准的应用场合和功能的不同，基准可分为设计基准和工艺基准两大类。

（1）设计基准：设计图样上所采用的基准，根据工件的工作条件和性能要求而确定，以它为依据，标出一定的尺寸或相互位置要求。
