汽车空调控制器介绍资料精

汽车空调控制器的分类
空调控制系统是汽车空调系统的五大组成部分之一，能够对制冷系统和暖风系统的温度、压力进行控制，同时对车内空气的温度、风量流向进行控制，实现汽车空调系统的正常工作。

空调控制系统包括电磁离合器、风扇电动机、发动机怠速自动调整装置、安全电路、压力开关电路、温度控制器、继电器和控制开关等。

汽车空调控制器按照系统配置进行分类，可以分为手动机械式、电动电子式、全自动式和多温区自动式四种。

手动机械式汽车空调控制器是最早出现的汽车空调控制器，由于控制器中没有控制电路板，因此控制器不具备逻辑处理功能，仅通过按键和旋钮进行机械式控制空调的开关和大小，可操作性差，温度控制精度低，价格便宜。

电动电子式汽车空调控制器多应用于较低配置的汽车中，由于采用了控制电路板和CPU，控制器具有简单的逻辑处理功能，但操作仍然较为复杂，价格相对便宜。

全自动汽车空调控制器是在大部分较高配置的汽车上采用的空调控制器，由于具备充分的环境状态信号输入设备，同时，配备了先进的电路板和CPU，使控制器具备复杂逻辑的处理功能，是目前汽车空调控制器发展的主流方向。

多温区自动汽车空调控制器是应用于高端汽车的空调控制器，环境状态检测装置更加丰富，操作更加简便，更加人性化，但系统成本较高，是未来汽车空调技术的发展方向。

汽车空调控制器原理
汽车空调控制器是一种使用电子技术控制汽车空调系统的设备。

它通过传感器检测车内外的温度和湿度，根据设定的参数来控制空调系统的工作。

空调控制器的工作原理主要包括以下几个方面：
1. 温度检测：空调控制器通常内置有温度传感器，可以实时监测车内温度。

当车内温度高于设定温度时，控制器会发出指令启动空调系统。

2. 湿度检测：除了温度，空调控制器还可以通过湿度传感器检测车内的湿度情况。

根据设定的湿度范围，控制器可以调节空调系统的湿度控制功能。

3. 控温控湿：根据车主设定的温度和湿度值，空调控制器会计算出当前环境下最合适的出风温度和湿度。

然后，通过控制空调系统中的压缩机、风扇等元件，调节出风口的温度和风速，以达到舒适的空调效果。

4. 微处理器控制：空调控制器内部通常集成有微处理器，通过这个微处理器，控制器能够实现各种功能的设定和控制。

通过控制面板上的操作按钮，车主可以设置温度、湿度、风速等参数，控制器会根据这些设定来运行空调系统。

5. 故障诊断：空调控制器还具备故障检测和诊断功能。

当空调系统出现故障时，控制器会根据传感器的反馈信息，判断故障
原因并显示相应的故障代码。

这样，维修人员可以根据故障代码进行精确的维修。

总的来说，汽车空调控制器是通过检测温度和湿度、控制压缩机、风扇等元件，调节空调系统的工作，以实现舒适的空调效果。

它是整个空调系统中的核心部件，能够提供高效、智能化的空调控制功能。

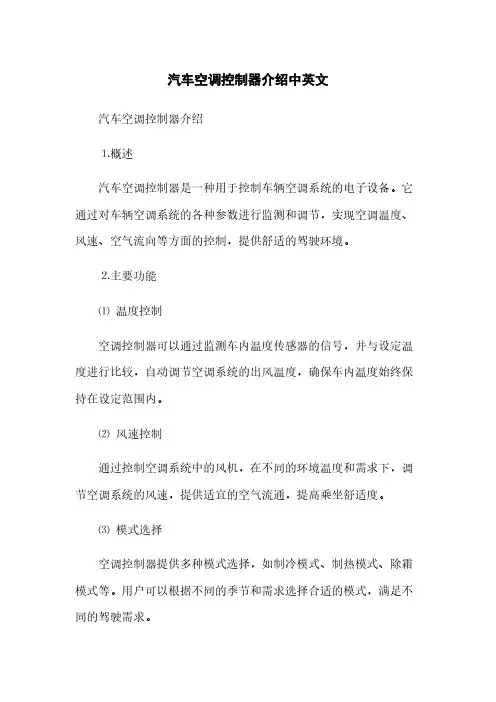

汽车空调控制器介绍中英文汽车空调控制器介绍⒈概述汽车空调控制器是一种用于控制车辆空调系统的电子设备。

它通过对车辆空调系统的各种参数进行监测和调节，实现空调温度、风速、空气流向等方面的控制，提供舒适的驾驶环境。

⒉主要功能⑴温度控制空调控制器可以通过监测车内温度传感器的信号，并与设定温度进行比较，自动调节空调系统的出风温度，确保车内温度始终保持在设定范围内。

⑵风速控制通过控制空调系统中的风机，在不同的环境温度和需求下，调节空调系统的风速，提供适宜的空气流通，提高乘坐舒适度。

⑶模式选择空调控制器提供多种模式选择，如制冷模式、制热模式、除霜模式等。

用户可以根据不同的季节和需求选择合适的模式，满足不同的驾驶需求。

⑷空气流向控制空调控制器能够控制空调系统中的风门和排风门，调节空气流向，让空气均匀分布到车内不同位置，满足乘客的需求。

⑸微矩阵控制一些高级空调控制器还具备微矩阵控制功能，通过细微的调节控制，使空气流动更加均匀，减少温度差异和噪音，提升舒适度。

⒊操作界面汽车空调控制器通常采用触控屏幕或按钮控制界面。

触控屏幕界面提供直观的图形化显示和操作，方便用户进行设置和调节。

按钮控制界面则通过按钮和旋钮的方式进行操作。

⒋附件说明附件1：汽车空调控制器操作手册附件2：汽车空调控制器技术规格书⒌法律名词及注释⑴汽车空调系统：车辆中用于调节车内温度和湿度的系统。

⑵温度传感器：一种感知环境温度变化并输出电信号的器件。

⑶风速控制：通过调节空调系统中的风机的运行速度，控制空气的流通速度。

⑷模式选择：根据不同的需求和季节选择合适的工作模式。

⑸风门：控制空调系统中空气的流向，将空气送到不同的区域。

⑹微矩阵控制：通过微小的调节控制，提升空气流动的均匀性和舒适度。

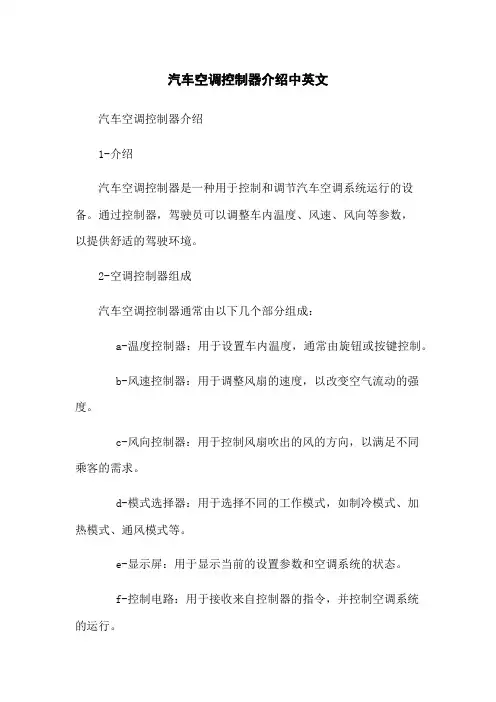

汽车空调控制器介绍中英文汽车空调控制器介绍1-介绍汽车空调控制器是一种用于控制和调节汽车空调系统运行的设备。

通过控制器，驾驶员可以调整车内温度、风速、风向等参数，以提供舒适的驾驶环境。

2-空调控制器组成汽车空调控制器通常由以下几个部分组成：a-温度控制器：用于设置车内温度，通常由旋钮或按键控制。

b-风速控制器：用于调整风扇的速度，以改变空气流动的强度。

c-风向控制器：用于控制风扇吹出的风的方向，以满足不同乘客的需求。

d-模式选择器：用于选择不同的工作模式，如制冷模式、加热模式、通风模式等。

e-显示屏：用于显示当前的设置参数和空调系统的状态。

f-控制电路：用于接收来自控制器的指令，并控制空调系统的运行。

3-空调控制器的使用a-温度调节：通过旋钮或按键调整车内温度，控制器会根据设定值发送指令给空调系统来调整。

b-风速调节：通过旋钮或按键调整风扇的速度，以改变空气流动的强度。

c-风向调节：通过旋钮或按键调整风扇吹出的风的方向，以满足不同乘客的需求。

d-模式选择：通过模式选择器选择不同的工作模式，如制冷模式、加热模式、通风模式等。

e-温度显示：显示屏上会显示当前的车内温度。

f-锁定功能：一些空调控制器具有锁定功能，以防止乘客随意更改设置。

4-附件本文档涉及的附件包括：a-汽车空调控制器使用手册b-相关的技术规格说明书c-车辆制造商提供的空调系统维护手册5-法律名词及注释a-车辆制造商：指生产和销售汽车的公司或工厂。

b-空调系统：汽车内部用于调节温度和空气流动的设备。

c-控制器：用于控制和调节设备运行的装置。

d-指令：控制器向设备发送的指示信号，以调整设备的工作状态。

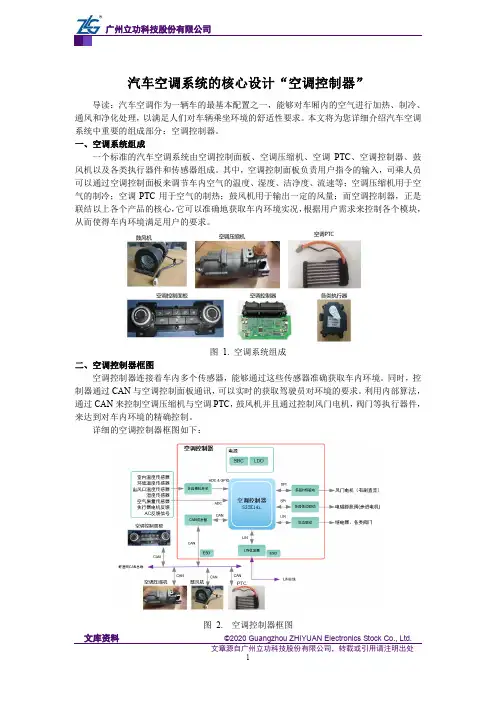

汽车空调系统的核心设计“空调控制器”导读：汽车空调作为一辆车的最基本配置之一，能够对车厢内的空气进行加热、制冷、通风和净化处理，以满足人们对车辆乘坐环境的舒适性要求。

本文将为您详细介绍汽车空调系统中重要的组成部分：空调控制器。

一、空调系统组成一个标准的汽车空调系统由空调控制面板、空调压缩机、空调PTC、空调控制器、鼓风机以及各类执行器件和传感器组成。

其中，空调控制面板负责用户指令的输入，司乘人员可以通过空调控制面板来调节车内空气的温度、湿度、洁净度、流速等；空调压缩机用于空气的制冷；空调PTC用于空气的制热；鼓风机用于输出一定的风量；而空调控制器，正是联结以上各个产品的核心，它可以准确地获取车内环境实况，根据用户需求来控制各个模块，从而使得车内环境满足用户的要求。

图 1. 空调系统组成二、空调控制器框图空调控制器连接着车内多个传感器，能够通过这些传感器准确获取车内环境。

同时，控制器通过CAN与空调控制面板通讯，可以实时的获取驾驶员对环境的要求。

利用内部算法，通过CAN来控制空调压缩机与空调PTC，鼓风机并且通过控制风门电机，阀门等执行器件，来达到对车内环境的精确控制。

详细的空调控制器框图如下：图 2. 空调控制器框图1.关键器件推荐主控：空调控制器由于需要连接车内多个传感器，需要较为复杂的控制算法，对主控的FLASH大小和ADC路数要求较高。

NXP的S32K系列MCU，资源丰富，性价比高。

Flash 从128KB到2MB，ADC路数从13路到64路。

足以胜任不同需求的空调控制器应用。

图3. S32K系列资源多路H桥驱动：ON的NCV772x (x: 1,3,4,5,6)系列，最多可驱动11个直流电机。

具有如下特点：●0.5A持续电流，1.1A峰值电流；●5MHz SPI 通讯●兼容5V和3.3V的系统；●过压、欠压关断；过温、过流保护；●轻载检测；●故障错误上报；图4. NCV7726典型应用多路低边驱动：ELMOS的E520.01（12通道）、E520.03（8通道），是具有堵转检测的多通道低边驱动芯片。

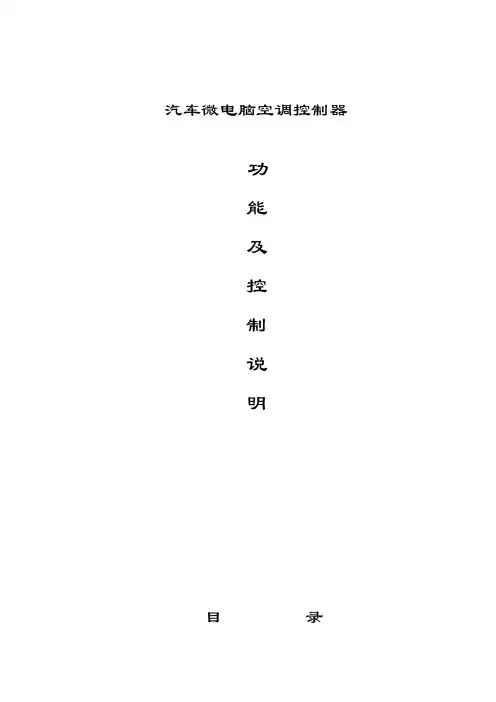

汽车微电脑空调控制器功能及控制说明目录1.简介 32.特点 33.技术指标 44.面板说明 45.操作说明 56.接口说明 7 1.简介:1.1.本系统由数据采集计算及控制部分,显示及键盘操作部分,输出驱动等部分组成,具有制冷。

制热，化雾，新风和风速自动控制等功能，驱动压缩机、电子扇、风机等随动机构工作,从而达到控制制冷、恒温等工作目的，本控制器具有过欠压及压力保护，适用与大巴及中巴汽车空调控制系统。

2.输入控制:2.1.温度传感器，安置与制冷空间回风口。

2.2.五路输出（输出全部为正电源）A：制冷输出B：制热输出C：新风信号输出D：高风输出E：低风输出所有输出均接继电器使用。

2.3.压力开关故障报警（常闭型，接正电源），电瓶过欠压报警。

2.4.在制冷，制热时有化雾功能。

2.5.每次压缩机开停之间，系统延时30秒。

2.6.开机初始5秒内，风速挡手动无效，系统强制在低速挡运行。

3.技术指标:温控范围: 15℃……30℃工作电压: 20V (30V)温度显示范围: 10℃……35℃温控精度: 1℃±0.5℃4.面板说明4.1.POWER键:按此键，接通控制器电源，再按一次，关闭电源。

4.2.HEAT键:按下制热键,控制器制热端输出+24V，制热指示灯点亮。

当回风温度大与18℃时，制冷端也输出+24V，再按一次，关闭制热系统。

4.3.A/C键:按下制冷键,制冷系统允许工作。

当回风温度大于设定温度时，延时30秒制冷指示灯点亮，控制器制冷端输出+24V，再按一次，关闭制冷系统。

4.4.键:按下温度增减键,设定温度增加或减少1℃。

开机时，系统默认设定温度为22℃，设定范围为15℃-30℃，闪烁显示设定温度，8秒后恢复显示车厢温度。

4.5.键:反复按此键,循环方式将作如下变换外循环内循环自动外循环：无新风信号输出。

内循环：控制器新风信号端输出+24V。

自动：状态选择为AUTO标志，系统进入自动控制，此时风速挡手动无效，系统根据温度变化自动调节风量。

汽车空调控制器介绍中英文（一）引言概述：汽车空调控制器是汽车内部的一个重要部分，它负责调节和控制车内的空调系统。

本文将介绍汽车空调控制器的功能、特点、使用方法和维护保养等方面的内容。

正文：一、汽车空调控制器的功能1.1 温度调节功能：汽车空调控制器可以根据驾驶员和乘客的需求，调节车内温度。

1.2 风速调节功能：空调控制器可以控制空调系统的风速，根据需求提供适宜的风量。

1.3 模式选择功能：空调控制器提供多种空调模式供选择，如制冷模式、制热模式、除湿模式等。

1.4 空气循环功能：空调控制器可以控制空调系统的空气循环，提供新鲜空气或车内循环空气。

二、汽车空调控制器的特点2.1 精确度高：空调控制器采用先进的传感器和控制算法，能够精确控制车内温度和湿度。

2.2 多功能性：空调控制器具有多种模式和功能选择，适应不同的气候和使用需求。

2.3 节能环保：空调控制器能够智能地控制空调系统的运行，实现能耗的最优化，减少对环境的影响。

2.4 操作简单：空调控制器采用直观的界面设计，用户可以轻松操作和调节空调系统。

2.5 可靠性高：空调控制器采用优质的电子元件和稳定的控制算法，具有较高的可靠性和耐用性。

三、汽车空调控制器的使用方法3.1 开关机操作：通过空调控制器上的开关按钮，可以控制空调系统的开关。

3.2 温度调节操作：空调控制器上的温度调节按钮可以增加或减少车内温度。

3.3 模式选择操作：通过空调控制器上的模式选择按钮，可以选择不同的空调模式。

3.4 风速调节操作：空调控制器上的风速调节按钮可以调节空调系统的风速。

3.5 空气循环操作：通过空调控制器上的空气循环按钮，可以选择空调系统的空气循环模式。

四、汽车空调控制器的维护保养4.1 定期清洁：定期清洁空调控制器上的按键和面板，保持其灵敏度和可读性。

4.2 避免撞击：使用过程中要避免空调控制器受到撞击或挤压，以免损坏内部电路和元件。

4.3 防尘防潮：注意保持空调控制器干燥，并防止进水和灰尘堆积，以确保其正常运行。

汽车空调控制器介绍中英文汽车空调控制器介绍⒈概述汽车空调控制器是一种用于调节和控制车辆空调系统的设备。

它通常由一个主控单元和一系列传感器、执行器组成，能够监测车内外温度、湿度以及风速，根据用户设置的参数来控制空调系统的运行。

⒉控制器组成⑴主控单元主控单元是汽车空调控制器的核心部件，它负责接收传感器的信号，对信号进行处理，并根据处理结果来控制空调系统的运行。

主控单元通常采用微处理器或微控制器，具有较强的计算和处理能力。

⑵温度传感器温度传感器用于测量车内外的温度，并将测量结果反馈给主控单元。

主控单元根据温度传感器的信号来调节空调系统的运行，以保持车内温度在设定的舒适范围内。

⑶湿度传感器湿度传感器用于测量车内外的湿度，并将测量结果传输给主控单元。

主控单元可以根据湿度传感器的信号来调节空调系统的加湿或除湿功能，以达到舒适的湿度水平。

⑷风速传感器风速传感器用于测量空调系统送风口的风速，并将测量结果传输给主控单元。

主控单元可以根据风速传感器的信号来调节风扇的转速，以控制室内风流的强度和方向。

⑸执行器执行器包括空调压缩机、风扇和控制阀等，它们通过主控单元的控制信号来实现对空调系统的精确控制。

例如，主控单元可以通过控制阀来调节制冷剂的流量，通过控制风扇的转速来调节送风口的风速。

⒊控制功能⑴温度控制汽车空调控制器可以根据用户设定的温度参数来调节空调系统的运行，使车内温度保持在设定的舒适范围内。

当车内温度高于设定温度时，控制器会启动空调系统，制冷或制热以达到设定温度。

当温度达到设定值后，控制器会停止空调系统的运行。

⑵湿度控制汽车空调控制器可以根据用户设定的湿度参数来调节空调系统的运行，实现室内湿度的控制。

当车内湿度超出设定范围时，控制器会启动加湿或除湿功能，以达到设定的湿度水平。

⑶风速控制汽车空调控制器可以根据用户设定的风速参数来控制风扇的转速，以调节送风口的风速。

根据用户的需要，控制器可以实现不同风速模式，如低速、中速和高速模式。

车载空调控制器的原理及功能1. 介绍车载空调控制器的作用和重要性车载空调控制器作为汽车中的一个重要组成部分，扮演着控制和调节车内温度的关键角色。

它能够监测车内的温度变化，并根据设定的参数来调整空调系统的运行状态，确保乘客在行车过程中的舒适度。

除了温度调节，车载空调控制器还能影响到空气流量、通风模式和空气质量等方面，因此对于提升驾乘体验来说，车载空调控制器的原理和功能至关重要。

2. 车载空调控制器的基本原理车载空调控制器的基本原理是通过感应和控制汽车内部温度的变化，从而调节空调系统的工作状态。

它使用传感器来测量车内的温度，并与预设的温度设定值进行比较。

当车内温度高于设定值时，控制器会发送信号给空调系统，开启制冷功能；当温度低于设定值时，控制器则会关闭制冷功能。

车载空调控制器还可以根据车内温度的变化，自动调整空气流量和通风模式，以达到乘客所需的舒适度。

3. 车载空调控制器的功能除了基本的温度调节功能，车载空调控制器还具备多种附加功能，旨在提升用户体验和节能效果。

以下是一些常见的功能：3.1 温度分区控制：部分高端车型配备了多区域温度控制功能，乘客可以根据自己的需求，分别调节自己所在区域的温度。

3.2 模式选择：车载空调控制器通常提供多种模式供用户选择，例如制冷模式、加热模式、通风模式等，以适应不同天气和季节的需求。

3.3 风速调节：控制器还允许用户根据个人喜好，调整空调系统的风速大小，以获得最佳的通风效果。

3.4 空气质量控制：一些车载空调控制器还内置了空气质量传感器，能够检测车内空气质量的变化，并根据情况自动开启空气净化功能。

3.5 能源管理：现代车载空调控制器还借助智能控制算法，对能源的使用进行优化管理，以提高能效和节能效果，减少对汽车电池和燃油的消耗。

4. 观点和理解从用户的角度来看，车载空调控制器的原理和功能对于提升驾乘体验来说至关重要。

通过精确的温度感应和智能的控制算法，乘客可以根据自己的需求和喜好，调节车内的温度和通风状态，创造一个舒适宜人的驾乘环境。

汽车空调控制器介绍中英文（二）引言概述：
汽车空调控制器是现代汽车中必不可少的一个控制系统，它负责调节和控制车内的温度和湿度。

本文将介绍汽车空调控制器的工作原理、组成部分以及其在汽车中的应用。

正文内容：
I. 汽车空调控制器的工作原理
1. 温度传感器的作用及原理
2. 湿度传感器的作用及原理
3. 控制器的工作方式及算法
II. 汽车空调控制器的组成部分
1. 控制面板的功能和特点
2. 控制单元的功能和特点
3. 传感器的类型和使用方法
4. 调节阀门的作用及原理
5. 状态指示灯的显示方式
III. 汽车空调控制器在汽车中的应用
1. 车辆类型对空调控制器的要求
2. 汽车空调系统的结构及与空调控制器的关系
3. 空调控制器对车内舒适度的影响
4. 空调控制器对能源的消耗的影响
5. 空调控制器与车载信息系统的整合
IV. 汽车空调控制器的性能评价指标
1. 温度调节精度的评估方法
2. 湿度调节精度的评估方法
3. 控制响应速度的评估方法
4. 能耗评估方法
5. 故障诊断能力的评估方法
V. 汽车空调控制器的发展趋势
1. 智能化技术在空调控制器中的应用
2. 增加功能和附加值的发展方向
3. 节能环保的要求和措施
4. 与其他车载系统的协同发展
5. 消费者需求对空调控制器的影响
总结：
通过本文的介绍，我们了解到汽车空调控制器是如何工作的，以及它的组成部分和应用。

我们还了解到了空调控制器的性能评价指标以及未来发展的趋势。

随着智能化技术的发展和消费者对舒适度和能效的要求不断提高，汽车空调控制器在汽车行业中的作用将愈发重要。

车载空调控制器原理概述车载空调控制器是汽车中用于控制空调系统的关键部件。

它通过感知车内外的温度、湿度和空气质量等参数，根据用户设定的目标温度和风速等参数，自动调节空调系统的工作状态，以提供舒适的驾乘环境。

本文将详细介绍与车载空调控制器相关的基本原理。

传感器车载空调控制器需要通过传感器获取车内外的环境参数信息，常用的传感器包括：- 温度传感器：用于测量车内外的温度。

- 湿度传感器：用于测量车内外的湿度。

- 光照传感器：用于测量车外光照强度。

- 空气质量传感器：用于测量车内外的空气质量。

这些传感器通常被安装在汽车座舱内、发动机舱或者汽车外部，并通过电气信号将所测得的数据反馈给控制器。

控制算法基于传感器获取到的环境参数信息，控制算法是决定空调系统工作状态和输出功率等关键因素。

主要有以下几个方面的控制算法：温度控制算法车载空调控制器通过温度传感器获取到车内外的温度信息，根据用户设定的目标温度，控制空调系统的制冷或加热功能。

当车内温度高于目标温度时，空调系统将启动制冷功能；当车内温度低于目标温度时，空调系统将启动加热功能。

湿度控制算法湿度对驾乘舒适感也有很大影响。

车载空调控制器通过湿度传感器获取到车内外的湿度信息，并根据用户设定的目标湿度，控制空调系统的除湿或加湿功能。

当车内湿度高于目标湿度时，空调系统将启动除湿功能；当车内湿度低于目标湿度时，空调系统将启动加湿功能。

光照控制算法光照传感器可以感知到车外光照强度。

根据光照传感器获取到的数据，车载空调控制器可以判断是否需要开启遮阳板或者调节玻璃窗上的遮阳帘，以减少阳光直射进入汽车座舱而导致过高的温度。

空气质量控制算法空气质量传感器可以感知到车内外的空气质量。

根据空气质量传感器获取到的数据，车载空调控制器可以判断是否需要开启循环风模式，以减少车内外的空气交换，提高车内空气质量。

用户界面车载空调控制器通常配备有用户界面，用于接收用户的操作指令，并显示当前工作状态和环境参数信息。
