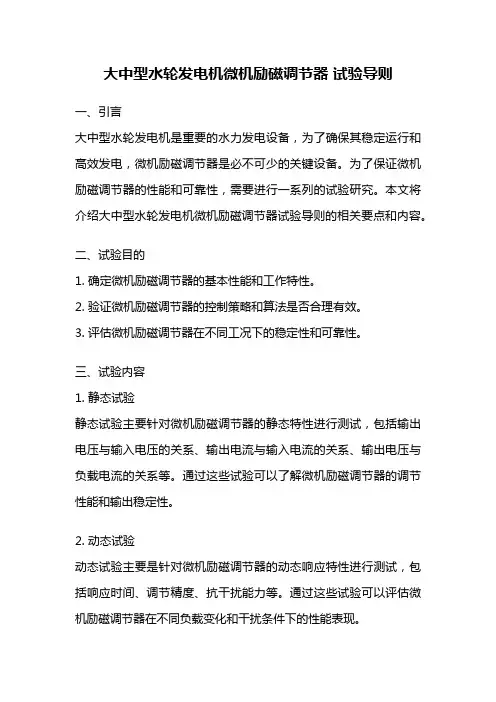

大中型水轮发电机微机励磁调节器试验导则一、引言大中型水轮发电机是重要的水力发电设备,为了确保其稳定运行和高效发电,微机励磁调节器是必不可少的关键设备。
为了保证微机励磁调节器的性能和可靠性,需要进行一系列的试验研究。
本文将介绍大中型水轮发电机微机励磁调节器试验导则的相关要点和内容。
二、试验目的1. 确定微机励磁调节器的基本性能和工作特性。
2. 验证微机励磁调节器的控制策略和算法是否合理有效。
3. 评估微机励磁调节器在不同工况下的稳定性和可靠性。
三、试验内容1. 静态试验静态试验主要针对微机励磁调节器的静态特性进行测试,包括输出电压与输入电压的关系、输出电流与输入电流的关系、输出电压与负载电流的关系等。
通过这些试验可以了解微机励磁调节器的调节性能和输出稳定性。
2. 动态试验动态试验主要是针对微机励磁调节器的动态响应特性进行测试,包括响应时间、调节精度、抗干扰能力等。
通过这些试验可以评估微机励磁调节器在不同负载变化和干扰条件下的性能表现。
3. 故障试验故障试验主要是为了测试微机励磁调节器在故障条件下的保护和恢复能力。
包括过流保护、过压保护、过频保护等。
通过这些试验可以评估微机励磁调节器的安全性和可靠性。
四、试验步骤1. 确定试验参数和范围,包括输入电压、输出电压、负载电流等。
2. 进行静态试验,记录相关参数数据并进行分析。
3. 进行动态试验,记录相关参数数据并进行分析。
4. 进行故障试验,记录相关参数数据并进行分析。
5. 分析试验数据,评估微机励磁调节器的性能和可靠性。
6. 撰写试验报告,总结试验结果和经验教训。
五、试验注意事项1. 试验过程中,应严格按照相关安全操作规程进行操作,确保人身和设备安全。
2. 试验前应对设备进行检查和维护,确保设备正常运行。
3. 在试验过程中应及时记录相关数据,并确保数据的准确性和完整性。
4. 试验结果应进行统计和分析,确保评估的准确性和可靠性。
5. 试验报告应包括试验目的、试验内容、试验步骤、试验结果和结论等内容。

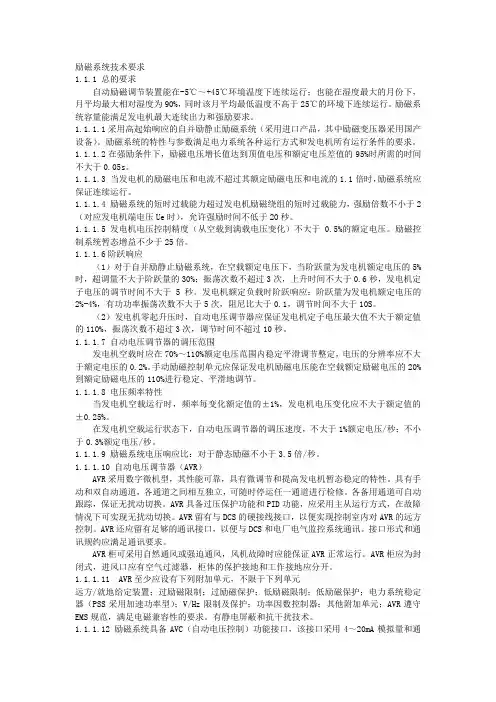

励磁系统技术要求1.1.1 总的要求自动励磁调节装置能在-5℃~+45℃环境温度下连续运行;也能在湿度最大的月份下,月平均最大相对湿度为90%,同时该月平均最低温度不高于25℃的环境下连续运行。
励磁系统容量能满足发电机最大连续出力和强励要求。
1.1.1.1采用高起始响应的自并励静止励磁系统(采用进口产品,其中励磁变压器采用国产设备)。
励磁系统的特性与参数满足电力系统各种运行方式和发电机所有运行条件的要求。
1.1.1.2在强励条件下,励磁电压增长值达到顶值电压和额定电压差值的95%时所需的时间不大于0.05s。
1.1.1.3 当发电机的励磁电压和电流不超过其额定励磁电压和电流的1.1倍时,励磁系统应保证连续运行。
1.1.1.4 励磁系统的短时过载能力超过发电机励磁绕组的短时过载能力,强励倍数不小于2(对应发电机端电压Ue时),允许强励时间不低于20秒。
1.1.1.5 发电机电压控制精度(从空载到满载电压变化)不大于0.5%的额定电压。
励磁控制系统暂态增益不少于25倍。
1.1.1.6阶跃响应(1)对于自并励静止励磁系统,在空载额定电压下,当阶跃量为发电机额定电压的5%时,超调量不大于阶跃量的30%;振荡次数不超过3次,上升时间不大于0.6秒,发电机定子电压的调节时间不大于5秒。
发电机额定负载时阶跃响应:阶跃量为发电机额定电压的2%-4%,有功功率振荡次数不大于5次,阻尼比大于0.1,调节时间不大于10S。
(2)发电机零起升压时,自动电压调节器应保证发电机定子电压最大值不大于额定值的110%,振荡次数不超过3次,调节时间不超过10秒。
1.1.1.7 自动电压调节器的调压范围发电机空载时应在70%~110%额定电压范围内稳定平滑调节整定,电压的分辨率应不大于额定电压的0.2%。
手动励磁控制单元应保证发电机励磁电压能在空载额定励磁电压的20%到额定励磁电压的110%进行稳定、平滑地调节。
1.1.1.8 电压频率特性当发电机空载运行时,频率每变化额定值的±1%,发电机电压变化应不大于额定值的±0.25%。

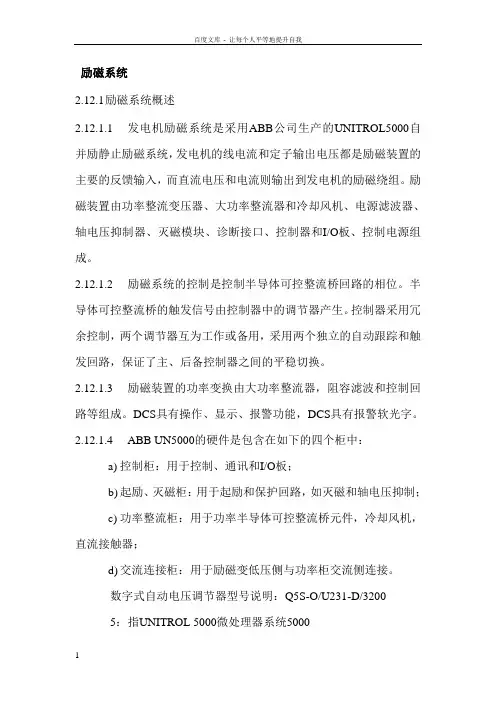

励磁系统2.12.1励磁系统概述2.12.1.1发电机励磁系统是采用ABB公司生产的UNITROL5000自并励静止励磁系统,发电机的线电流和定子输出电压都是励磁装置的主要的反馈输入,而直流电压和电流则输出到发电机的励磁绕组。
励磁装置由功率整流变压器、大功率整流器和冷却风机、电源滤波器、轴电压抑制器、灭磁模块、诊断接口、控制器和I/O板、控制电源组成。
2.12.1.2励磁系统的控制是控制半导体可控整流桥回路的相位。
半导体可控整流桥的触发信号由控制器中的调节器产生。
控制器采用冗余控制,两个调节器互为工作或备用,采用两个独立的自动跟踪和触发回路,保证了主、后备控制器之间的平稳切换。
2.12.1.3励磁装置的功率变换由大功率整流器,阻容滤波和控制回路等组成。
DCS具有操作、显示、报警功能,DCS具有报警软光字。
2.12.1.4ABB UN5000的硬件是包含在如下的四个柜中:a)控制柜:用于控制、通讯和I/O板;b)起励、灭磁柜:用于起励和保护回路,如灭磁和轴电压抑制;c)功率整流柜:用于功率半导体可控整流桥元件,冷却风机,直流接触器;d)交流连接柜:用于励磁变低压侧与功率柜交流侧连接。
数字式自动电压调节器型号说明:Q5S-O/U231-D/32005:指UNITROL 5000微处理器系统5000S:整流器为标准型N-1冗余U:指电压231伏D/3200:双极断点的灭磁开关,额定电流3200A 2.12.2励磁系统设备规范2.12.2.1UN5000的规范2.12.3励磁系统各元件的作用:2.12.3.1手持屏(SPA)控制柜内(ER)手持屏主要用于UN5000系统的通讯,具有信号显示、参数设定、修改和故障记录功能。
手持屏面板电源通过串行电缆提供,设备本身没有电池,与A VR双通道之间通过公共接口自由选择与两通道进行通讯。
2.12.3.2自动电压调节器——AVR自动电压调节器采用双自动通道系统(每个通道设有自动/手动调节器),该系统具有两个完全相同的调节器和控制通道(通道1和通道2),在启动、正常运行中自由地选择通道1或通道2作为工作通道,备用通道总是自动跟随工作通道,通道之间切换是自动和无扰动的。

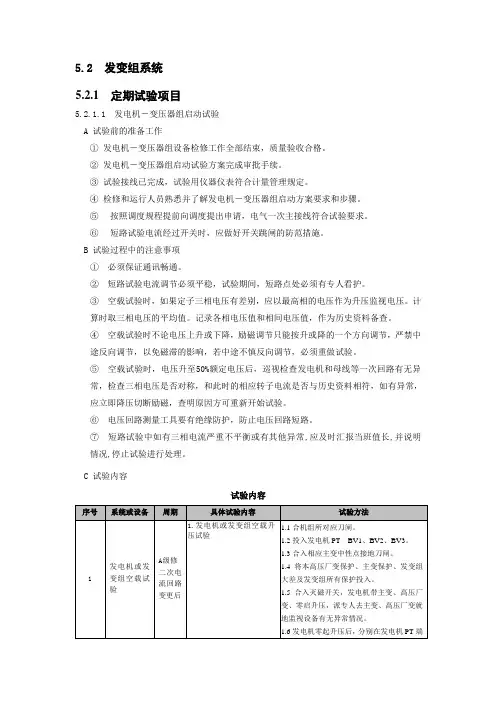

5.2 发变组系统5.2.1 定期试验项目5.2.1.1 发电机-变压器组启动试验A 试验前的准备工作①发电机-变压器组设备检修工作全部结束,质量验收合格。
②发电机-变压器组启动试验方案完成审批手续。
③试验接线已完成,试验用仪器仪表符合计量管理规定。
④检修和运行人员熟悉并了解发电机-变压器组启动方案要求和步骤。
⑤按照调度规程提前向调度提出申请,电气一次主接线符合试验要求。
⑥短路试验电流经过开关时,应做好开关跳闸的防范措施。
B 试验过程中的注意事项①必须保证通讯畅通。
②短路试验电流调节必须平稳,试验期间,短路点处必须有专人看护。
③空载试验时,如果定子三相电压有差别,应以最高相的电压作为升压监视电压。
计算时取三相电压的平均值。
记录各相电压值和相间电压值,作为历史资料备查。
④空载试验时不论电压上升或下降,励磁调节只能按升或降的一个方向调节,严禁中途反向调节,以免磁滞的影响,若中途不慎反向调节,必须重做试验。
⑤空载试验时,电压升至50%额定电压后,巡视检查发电机和母线等一次回路有无异常,检查三相电压是否对称,和此时的相应转子电流是否与历史资料相符,如有异常,应立即降压切断励磁,查明原因方可重新开始试验。
⑥电压回路测量工具要有绝缘防护,防止电压回路短路。
⑦短路试验中如有三相电流严重不平衡或有其他异常,应及时汇报当班值长,并说明情况,停止试验进行处理。
C 试验内容试验内容5.3 发电机励磁系统5.3.1 定期试验项目无5.3.2 定期测试项目5.3.2.1 发电机励磁系统调节器参数测试A 测试前的准备工作①准备好励磁系统录波数据下载的测试工具(笔记本电脑)。
②测试用的连接线、电源盘、试验小车等。
B 测试过程中的注意事项①不要误碰其他带电运行的设备。
②将带电的部位用明显的标志区分开。
③测试过程中如果出现报警信号或任何异常情况,应立即停止测试工作,并报告当班值长,待查明原因后方可继续工作。
5.3.3 定期检验项目5.3.3.1 励磁电源柜和调节器全部检验A 检验前的准备工作①熟悉励磁系统检验规程及图纸资料。
国家能源投资集团有限责任公司GN/HDSJ104—2019火电产业技术监督实施细则第4部分:励磁Implementation details of technical supervision in thermal power industryPart4:Excitation2019-10-8发布2019-10-8实施目 次前 言 (II)1范围 (1)2规范性引用文件 (1)3总则 (1)4监督范围及主要指标 (1)4.1监督范围 (1)4.2主要指标 (2)5主要监督内容 (2)5.1监督基本内容 (2)5.2设计选型监督 (3)5.3性能监督 (4)5.4交接验收监督 (6)5.5运行维护监督 (6)5.6定期检验监督 (7)6技术监督管理 (8)附录A(规范性附录)主要指标说明 (10)附录B(资料性附录)国家、行业颁发的主要标准和文件 (11)附录C(规范性附录)励磁技术监督告警分类 (12)附录D(规范性附录)励磁系统试验项目要求 (13)附录E(规范性附录)励磁技术监督月度报表 (14)前 言本标准为《火电产业技术监督实施细则》第4部分。
本标准根据GB/T1.1-2009的规则起草。
本标准由国家能源集团火电产业运营管理中心提出。
本标准起草单位:国电科学技术研究院有限公司本标准首次发布。
本标准在执行过程中的意见或建议反馈至国家能源集团火电产业运营管理中心。
火电产业技术监督实施细则第4部分:励磁1范围本标准规定了励磁技术监督的监督范围、主要指标、监督内容和监督管理等基本要求。
本标准适用于国家能源集团火电机组(含自备电站)的励磁技术监督工作。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T7409.1同步电机励磁系统定义GB/T7409.2同步发电机励磁系统电力系统研究用模型GB/T7409.3同步电机励磁系统大、中型同步发电机励磁系统技术要求GB50150电气安装工程电气设备交接试验标准GB50170电气装置安装工程旋转电机施工及验收规范DL/T583大中型水轮发电机静止整流励磁系统及装置技术条件DL/T843大型汽轮发电机励磁系统技术条件DL/T1166大型发电机励磁系统现场试验导则3总则3.1为进一步加强和规范集团公司励磁技术监督工作,根据国家、行业、集团公司有关标准和制度,特制定本细则。
600MW汽轮发电机组自并励励磁系统设计计算书二00八年十二月目录一、励磁变压器选择计算 (3)1、二次侧线电流计算 (3)2、二次侧额定线电压计算 (3)3、额定输出容量计算 (4)4、各工况触发角计算 (4)5、短路电流试验的核算 (5)6、空载升压130%试验核算 (5)7、网侧电压分接头确定 (5)二、励磁系统短路电流计算 (6)1、励磁变低压侧短路 (6)2、整流柜出口短路 (6)3、灭磁开关出口短路 (7)4、滑环处短路 (7)三、硅元件及整流桥技术参数计算 (7)1、硅元件额定电压的选择 (7)2、硅元件额定电流的选择 (7)四、硅元件快熔计算 (9)1、快熔额定电压的选择 (9)2、快熔额定电流的选择 (9)3、快熔熔断特性的校核 (9)五、冷却系统技术参数计算 (10)1、硅元件发热量 (10)2、铜母排发热 (10)3、整流柜快速熔断器发热 (11)六、灭磁开关的计算及选择 (11)1、磁场断路器电压的选择 (11)2、磁场断路器电流的选择 (12)3、磁场断路器分断电流及弧电压的选择 (12)4、磁场断路器短时耐受电流的计算及选择 (12)5、正常灭磁原理及动作顺序 (13)6、滑环处短路故障时灭磁原理及动作顺序 (13)七、灭磁电阻的计算及选择 (13)1、线性灭磁电阻阻值的计算 (13)2、线性灭磁电阻选择 (14)3、灭磁能量的计算 (14)八、过电压保护装置的计算及选择 (16)1、过电压保护装置原理接线图 (16)2、氧化锌非线性的性能及过电压保护原理 (16)3、发电机转子绝缘对过压保护装置的要求 (17)4、用户在现场对过压保护装置的检测、试验方法 (18)600MW 汽轮发电机组自并励励磁系统技术参数设计计算书一、励磁变压器选择计算励磁变压器为励磁系统提供电源,专门应用励磁整流系统的变压器,其输入容量包括输出容量、附加损耗容量和谐波损耗容量,励磁变压器设计时根据输出容量考虑到整流系统的谐波损耗及变压器附加损耗(详见励磁变压器资料)。

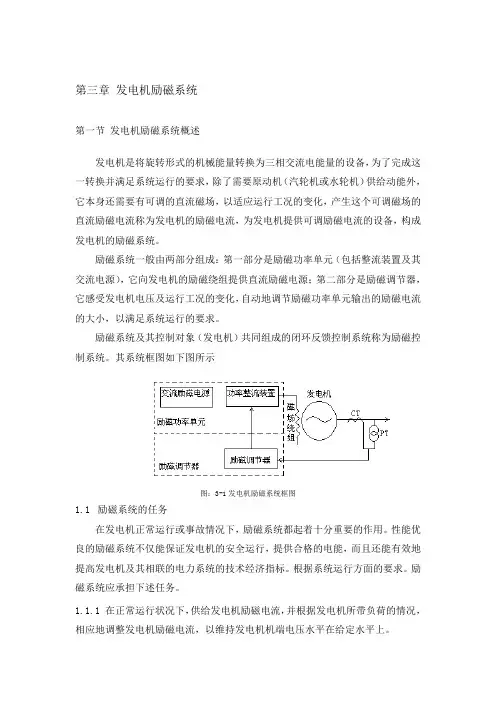

第三章发电机励磁系统第一节发电机励磁系统概述发电机是将旋转形式的机械能量转换为三相交流电能量的设备,为了完成这一转换并满足系统运行的要求,除了需要原动机(汽轮机或水轮机)供给动能外,它本身还需要有可调的直流磁场,以适应运行工况的变化,产生这个可调磁场的直流励磁电流称为发电机的励磁电流,为发电机提供可调励磁电流的设备,构成发电机的励磁系统。
励磁系统一般由两部分组成:第一部分是励磁功率单元(包括整流装置及其交流电源),它向发电机的励磁绕组提供直流励磁电源;第二部分是励磁调节器,它感受发电机电压及运行工况的变化,自动地调节励磁功率单元输出的励磁电流的大小,以满足系统运行的要求。
励磁系统及其控制对象(发电机)共同组成的闭环反馈控制系统称为励磁控制系统。
其系统框图如下图所示图:3-1发电机励磁系统框图1.1励磁系统的任务在发电机正常运行或事故情况下,励磁系统都起着十分重要的作用。
性能优良的励磁系统不仅能保证发电机的安全运行,提供合格的电能,而且还能有效地提高发电机及其相联的电力系统的技术经济指标。
根据系统运行方面的要求。
励磁系统应承担下述任务。
1.1.1 在正常运行状况下,供给发电机励磁电流,并根据发电机所带负荷的情况,相应地调整发电机励磁电流,以维持发电机机端电压水平在给定水平上。
1.1.2 使并列运行的各机组所带的无功功率得到稳定而合理的分配1.1.3 增加并入电网运行的发电机的阻尼转矩,以提高电力系统的动态稳定性及输电线路的有功功率的传输能力。
1.1.4 在电力系统发生短路故障造成发电机机端电压严重下降时,强行励磁,将励磁电压迅速增升到足够的顶值,以提高电力系统的暂态稳定性。
1.1.5 在发电机突然解列,甩负荷时,强行减磁,将励磁电流迅速降到安全数值,以防止发电机电压过分升高。
1.1.6 在发电机内部发生故障时,快速灭磁,将励磁电流迅速减到零值,以减小故障损坏程度。
1.1.7 在不同的运行工况下,根据要求对发电机实行过励限制和欠励磁限制,以确保发电机的安全稳定运行1.2 励磁系统的主要技术要求为了很好地完成上述任务,励磁系统应满足以下基本要求1.2.1 有足够的强励顶值电压。
励磁系统发电机控制盘励磁系统操作维护⼿册注:⾮专业⼈员翻译,部分专业术语未能正确翻译图例及约定S Apparent power 视在功率P Active power 有功功率Q Reactive power ⽆功功率V,U Voltage 电压I Current 电流U G Generator voltage 发电机电压I G Generator current 发电机电流I W Generator active current 发电机有功电流Ib Generator reactive current 发电机⽆功电流Fg Generator frequency 发电机频率3ph Three phase 三相DC direct current 直流C command 命令A Annunciation 报警B command (befehl) 命令参考数字信号NB No command ⽆命令参考数字信号M Annunciation (Meldung) 报警参考数字信号NM No annunciation ⽆报警参考数字信号下标n 意指正常,如U GN指的是发电机正常电压发电机控制盘励磁系统操作维护⼿册1、介绍THYNE4励磁系统由完整的电源回路和数字调整、控制功能组成。
本操作⼿册将帮助使⽤系统中全部功能,并提供安装、调试及维护的相关信息。
如有问题,请联系我们位于维也纳的办公室。
2、产品声明及GE标准(略)3、励磁系统基本原理对于并⽹操作发电机,要求有直流通过转⼦线圈产⽣转⼦磁场。
直流电由励磁系统产⽣。
励磁系统有好⼏种:有的使⽤旋转机械,有的使⽤静态原件。
静态励磁系统通过励磁变压器连接到⼀个电源,如果这个电源是发电机绕组⾃已发出的,这就是我们所称的并励(shunt field excitation system),如果励磁变压器连接到⼀外部电源如交流发电机的转⼦或是⼚⽤电,这种励磁命名为他励。
励磁变压器的输出电压经过整流和调整后,经过转刷加⼊励磁绕组。
励磁系统技术条件1工作范围1承包人应提供4套自并激静止可控硅整流式微机励磁系统,并且按有关规定提供备品备件、专用工具、维护设备和测试设备。
2电机的额定励磁电压71V,额定励磁电流为229A。
3该系统的安装和现场试验将由中标方的技术指导和监督及试验工程师的指导下完成。
2产品符合的规范的标准GB755-87旋转电机基本技术要求。
GB1497-85低压电器基本标准。
GB3797-87电控设备第二部分-装有电子器件的电控设备。
GB/T7409.1-1997同步电机励磁系统定义。
GB/T583-1995大中型水轮发电机静止整流励磁系统及装置技术条件。
GB645-86干式变压器3使用环境海拔高度<1000m历年极端最高温度:+40.6℃历年极端最低温度:-13.0℃多年平均相对湿度:83%地震烈度:皿安装场所:户内4励磁系统的形式励磁系统采用自并激静止可控硅整流装置,其系统组成包括:励磁变压器、功率整流装置(三相全控桥;灭磁装置;微机励磁调节器;励磁系统控制等部分。
5励磁系统的基本技术要求1励磁系统应能满足泵站电动机自动开停机、事故停机等各种运行工况的要求;2励磁系统的容量应能满足电动机在115%额定容量稳定运行时对励磁系统所需容量的要求,并留有足够的裕量。
3在电动机端电压下降到额定值的80%时,励磁系统应能提供1.8倍额定励磁电压和1.8倍励磁电流,且持续时间不小于50秒;4励磁系统的电压响应时间:上升(强行励磁不大于0.08S;下降(快速减磁不大于0.15S;5励磁系统应设有过电压,过电流及励磁绕组回路过电压保护装置;6当励磁电流在小于1.1倍额定励磁电流下运行时,励磁系统应能保证励磁绕组两端电压的瞬时值不超过出厂试验时该绕组对地耐压试验电压幅值的30%;7无论在何种情况下,励磁系统应能保证励磁绕组两端过电压的瞬时值不得超过出厂试验时绕组耐压试验电压幅值的70%;8励磁系统应能在电源频率为45〜77.5HZ范围,维持正确工作;9励磁系统应满足电动机正常停机采用逆变灭磁,事故停机采用灭磁开关灭磁的要求;10励磁系统的年强迫停运率不应大于0.1%;11励磁系统应设置独立的自诊断和自恢复功能及相应的显示信号;12励磁系统应留有由计算机控制的输入输出接口;13励磁系统应设绝缘监视及测量装置;14励磁系统应装设电动机端电压、励磁电压及电流测量表计,且其精度直流表应达到1.5级,交流达到2.5级。
励磁系统补充规程批准韩明理审定于世友审核张延运编写程军山西鲁能河曲发电有限公司3.10 励磁系统运行方式3.10.1 #1、2发电机采用机端自并励静止可控硅励磁方式,励磁设备由调节柜、可控硅功率柜、灭磁设备以及励磁变压器等组成。
自动电压调节器具有励磁电流限制器和负荷角限制器以防止过励和欠励。
3.10.2 当发电机电压低于90%额定电压时,调节器强励10秒,强励电流2倍额定电流。
3.10.3 发电机的启励电源取至汽机PC,经启励变压器A03和整流器向发电机提供。
将发电机激励至大约15%~30%Ue(发电机额定电压),然后发电机通过励磁变提供励磁电流。
当发电机电压升至约40%Ue时,自动切除启励电源。
3.10.4 灭磁开关 (Q02)由两个并联的开关组成。
3.10.5 调节器具有“软启动”装置,能避免励磁建立过程中发电机电压的过冲击。
3.10.6 每个调节器由两个完全分开的通道保证其冗余度,即自动通道和手动通道。
励磁系统装有五个独立的功率柜(N-1冗余)。
当有两个功率柜故障退出时,发电机不能强励。
3.10.7 正常情况下,调节器应选择“远方控制”方式。
就地控制面板仅在调试、试验或紧急控制时使用。
DCS命令只有励磁系统切换到远方时才有效。
3.10.8 励磁系统的运行方式3.10.8.1 正常运行方式:自动通道运行,另一自动通道跟踪备用。
3.10.8.2 非正常运行方式:自动通道运行,另一自动通道不备用;手动通道运行。
3.10.9 正常运行时,系统提供了两个通道的跟踪。
在通道无故障时,非工作通道自动跟踪工作通道,这时可从任一通道切换至另一通道。
切换时应检查平衡表读数为零。
如果备用通道有故障则闭锁切换。
3.10.10 当自动通道的跟踪退出运行时,必须用操作把手调整平衡表为零才能允许从手动向自动切换。
3.10.11 自动通道故障检测出故障后,将自动切换到手动通道运行。
自动将发电机P.F控制退出运行。
3.10.12 在手动通道运行时,应有运行人员对发电机励磁进行连续监视。
东北电力设计院技术标准Q/DB 1-D011-2007 交流同步发电机励磁系统设计导则2007-10-20发布2007-10-30实施中国电力工程顾问集团东北电力设计院发布目次前言 (III)1 范围 (1)2 规范性文件 (1)3 总则 (2)4 同步发电机励磁系统的作用和性能要求 (2)4.1 同步发电机励磁系统的主要作用 (2)4.2 励磁系统应具有的性能 (3)5 同步发电机的励磁种类和对励磁系统的基本要求 (3)5.1 励磁系统的分类 (3)5.2 对励磁系统的基本要求 (3)6 同步发电机励磁调节系统对电流、电压采集的基本要求 (5)6.1 对电流互感器的要求 (5)6.2 对电压互感器的要求 (5)7 目前大中型汽轮发电机的常用励磁方式 (5)7.1 三机旋转励磁系统的特点 (5)7.2 自并励静止励磁系统的特点 (7)7.3 国内大中型汽轮发电机的常用励磁方式的应用情况 (9)8 自并励方式的优势 (9)8.1 励磁系统可靠性增强 (9)8.2 电力系统的稳态、暂态稳定水平提高 (9)9 大中型汽轮发电机自并励静止励磁系统设计 (10)9.1 自并励系统的应用条件 (10)9.2 励磁调节器的选择 (10)9.3 发电机起励问题 (11)9.4 可控硅励磁功率柜的选择 (11)9.5 灭磁及过压保护装置的配置 (12)9.6 励磁变压器及励磁回路继电保护 (12)9.7 励磁变压器和整流装置的一些要求 (14)9.8 发电机短路试验有关设施和措施 (14)9.9 有关的技术条件和国家标准 (15)9.10 励磁变压器及相关设备配置选择原则 (16)9.11 励磁变压器的计算及选择实例 (19)10 结论 (22)参考文献 (23)附录A 汽轮发电机励磁系统技术规范书 (24)前言励磁系统是同步发电机组的重要组成部分,它的技术性能及运行的可靠性,对供电质量、继电保护可靠动作和发电机及电力系统的安全稳定运行都有重大的影响,为规范设计程序、提高设计效率和设计成品质量,特制定本标准。
本标准根据《Q/DB-2-A001-2006 企业标准编制导则》的有关规定编制。
随着技术的发展和设计手段的进步,本标准将不断充实和完善。
本导则由东北电力设计院电气室提出。
本导则由东北电力设计院质量技术部归口。
本导则由东北电力设计院电气室负责解释。
本导则主要起草及校审人员如下:批准:安力群审核:聂君校核:李岩山编制:孙建平交流同步发电机励磁系统设计导则1 范围本导则针对大中型火力发电厂发电机励磁系统的作用和性能、常用励磁方式、励磁设备选型、设计原则、接口范围等等进行了论述。
并介绍了设计的方法和技巧,使设计者能较快的完成发电机励磁系统的计算和设计工作。
本导则适用于容量为300MW~600WM火力发电机组的发电机变压器组二次接线图设计,对于小于300MW机组或大于600WM机组的工程,可参照使用。
本导则适用于新建或扩建电厂的设计,改造工程的设计,也可参照使用。
2 规范性文件《火力发电厂设计技术规程》《火力发电厂、变电所二次接线设计技术规定》《透平同步电机技术要求》《大型汽轮发电机自并励静止励磁系统技术条件》《同步电机励磁系统》《变压器类产品型号编制方法(J B/T3837)》《电力变压器(GBl094(idt IEC76)) 》《干式电力变压器(GB6450(idt IEC726))》《变流变压器(GB/Tl8494.1(idt IEC61378.1))》《电力变流变压器(JB/T8636)》《半导体变流器基本要求的规定(GB/T 3859.1-93)》《半导体变流应用导则(GB/T 3859.2-93)》《半导体变流器变压器和电抗器(6B3859.3-93)》《电力工程直流系统设计技术规程》《发电厂、变电所电缆选择与敷设设计规程》《电力工程电缆设计规范》《继电保护和安全自动装置技术规程》《电测量仪表装置设计技术规程》《火力发电厂电力网络计算机监控系统设计技术规定》《电力工程电气设计手册电气二次部分》3 总则为确保火力发电厂发电机励磁系统针对机组和系统的安全可靠、快速反应。
发电机励磁系统必须保证技术先进成熟、经济合理、符合电网和发电机的特殊要求,并不断总结设计运行和制造上的经验,积极慎重的采用和推广经过鉴定的新产品和新技术,在经济技术条件允许的情况下可采用进口设备。
4 同步发电机励磁系统的作用和性能要求目前在电力能源领域的主导发电设备是交流发电机,交流发电机根据激磁方式和运行特性可分为两类,即同步发电机和异步发电机(感应电机)。
异步发电机有结构简单、运行可靠、效率较高、制造容易、成本较低等优点,但它需要从电网汲取滞后的无功电流作为励磁源,致使电网功率因数降低。
基于这个缺点,它不可能成为电网的主力发电机组。
因此,异步发电机只能应用于小容量的以风力或潮汐为驱动源的发电设备。
现在,全世界的发电量几乎全部是由同步发电机发出的,同步发电机的最大特点就是需要一个外部稳定的直流电源为其励磁,这就是本导则论述的发电机励磁系统。
所谓励磁系统是指同步发电机励磁绕组的供电电源,它包括(产生励磁电压)主回路的有关设备,自动/手动励磁调节器,强行励磁,强行减磁和磁场开关、过电压保护装置等。
同步发电机的励磁方式种类较多,应该说是同步发电机工艺技术水平发展过程中的一个重要课题,不同的励磁方式直接影响到发电机的各方面的性能优劣、运行可靠性和电力生产的技术经济指标。
4.1 同步发电机励磁系统的主要作用同步发电机励磁系统有如下主要作用:4.1.1 在正常运行条件下,供给同步发电机励磁电流,并根据发电机负载情况作出相应的调整,以维持发电机机电压或电网某点电压为一定水平。
4.1.2 当电力系统发生短路故障或其他原因使电压严重下降时,能够对发电机进行强行励磁,来提高电力系统稳定性。
4.1.3 当发电机突然甩负荷时,励磁系统应能够强行减磁,以限制发电机端电压的过度增高。
4.1.4 当发电机发生内部短路故障时,能够进行灭磁以减少发电机损坏程度。
4.1.5 能够使得并联运行发电机的无功功率得到合理分配。
4.2 励磁系统应具有的性能根据上述同步发电机励磁系统的作用,对励磁系统提出以下要求:4.2.1 励磁系统应能保证提供发电机长期工作条件下各种运行工况所需的励磁电流,并保证一定裕度。
4.2.2 励磁系统应能够满足所要求的顶值电压和励磁增长速度。
4.2.3 励磁系统应具有快速减磁和灭磁的性能。
4.2.4 对两台及以上并联运行的发电机,励磁系统应具有成组调节发电机无功功率的可能性。
4.2.5 励磁装置不应对发电机的输出电压波形产生有害影响。
4.2.6 励磁系统应具有一定的温度补偿能力,以减少发电机冷热态的电压偏差。
一般情况下,还要求励磁系统反应快速,运行可靠,接线和设备结构简单,维修调整方便,电能损耗小,设备成本低和体积小等。
5 同步发电机的励磁种类和对励磁系统的基本要求5.1 励磁系统的分类5.1.1 直流励磁机励磁系统分他励和并励两种方式。
5.1.2 交流励磁机励磁系统分交流励磁机-静止整流器励磁系统、交流励磁机-静止可控整流器励磁系统、交流励磁机-旋转整流器励磁系统三种方式。
5.1.3 静止励磁系统分电压源-可控整流器励磁系统、复励-可控整流器励磁系统两种方式。
复励方式又可分为交流侧串联复励、交流侧并联复励、直流侧串联复励、直流侧并联复励四种方式。
5.2 对励磁系统的基本要求励磁系统主要包括励磁电源装置(如直流励磁机、交流励磁机、励磁变压器及整流装置等)、自动调节励磁装置、手动调节励磁装置、自动灭磁装置、励磁绕组过电压装置及上述装置的控制、信号、测量等。
发电机的招标订货工作一般在发电厂可行性研究和初步设计两个阶段之间完成,在发电机订货之后,它的励磁方式、励磁接线就已经确定,因此在施工图设计阶段,主要工作是遵循发电机厂制造厂提供的励磁系统资料做好该系统与控制、信号、测量、保护等接口设计工作。
5.2.1 对励磁系统的要求5.2.1.1 当发电机励磁电流和电压不超过其额定值的1.1倍时,励磁系统应保证连续运行。
5.2.1.2 磁系统的顶值电压倍数、顶值电流倍数、允许强励时间、电压响应比不应低于规定值。
5.2.1.3 当发电机励磁电流不超过其额定值的1.1倍时,发电机励磁绕组两端所加的整流电压最大瞬时值不应大于规定的励磁绕组出厂试验电压幅值的30%。
5.2.1.4 灭磁开关及其与励磁绕组之间的电气组件,当发电机额定励磁电压为500V及以下时,其出厂实验电压为10倍额定励磁电压,最低不小于1500V;当发电机额定励磁电压大于500V时,其出厂实验电压为2倍额定励磁电压再加上4000V。
其余与励磁绕组连接的电气组件,当发电机额定励磁电压为350V及以下时,其出厂实验电压为10倍额定励磁电压,最低不小于1500V;当发电机额定励磁电压大于350V时,其出厂实验电压为2倍额定励磁电压再加上2800V。
5.2.1.5 安装工地现场验收电压为出厂实验电压的75%;允许反复实验电压及维修后的实验电压为出厂实验电压的65%。
5.2.2 对励磁调节的要求5.2.2.1 自动调整励磁装置应能保证发电机空载电压整定范围为额定值的70%~110%。
5.2.2.2 手动调整励磁装置应能保证发电机励磁电流调整范围为空载励磁电流的20%至额定励磁电流110%。
5.2.2.3 发电机空载运行状态下自动或手动调整励磁装置的给定电压变化每秒不大于发电机额定电压的1%,不小于发电机额定电压的0.3%。
5.2.2.4 自动调整励磁装置应能保证发电机端电压的调差率。
对于电子型装置要求为+-10%;对于电磁型装置要求为+-5%。
5.2.2.5 自动调整励磁装置应能保证发电机端电压的静差率。
对于电子型装置要求不大于1%;对于电磁型装置要求不大于3%。
5.2.2.6 发电机空载运行时在额定电压工况下,突增阶跃响应+-10%时,常规励磁系统超调量不应大于阶跃量的50%;快速励磁系统超调量不应大于阶跃量的30%。
5.2.2.7 自动调整励磁装置应能保证发电机突然零起升压时电压超调量不得超过额定值的15%,调节时间不大于10S。
5.2.2.8 自动调整励磁装置应能保证发电机空载运行状态下,频率变化范围在额定值的±1%时,发电机端电压的变化率。
对于电子型装置要求不大于额定电压±0.25%;对于电磁型装置要求不大于额定电压±2%。
5.2.2.9 自动调整励磁装置应装设远距离给定及控制设备。
对于电子型装置还应装设过励、欠励、电压回路断线及过激磁等限制与保护装置和电力系统稳定器等必要的附加装置。
6 同步发电机励磁调节系统对电流、电压采集的基本要求交流同步发电机励磁系统的调节(AVR)必定要实时跟踪发动机的电流、电压、频率、有功功率和无功功率等信息,这就要求必须能够正确反映发电机电流、电压、频率的电流互感器和电压互感器的接入。
