同步发电机励磁自动控制系统(1)..

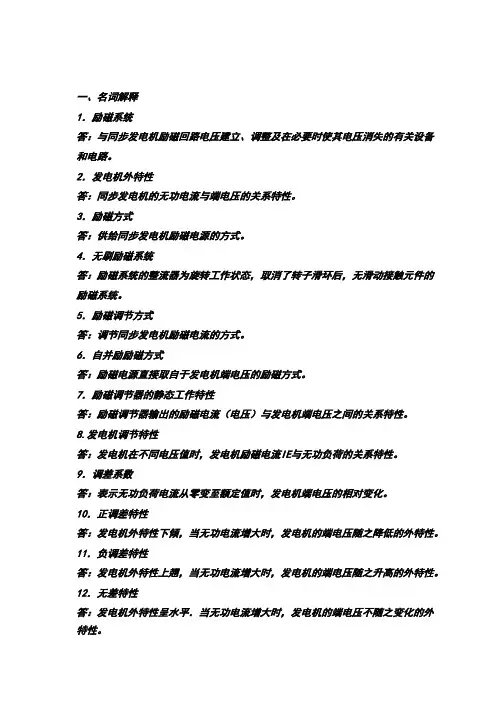

一、名词解释1．励磁系统答：与同步发电机励磁回路电压建立、调整及在必要时使其电压消失的有关设备和电路。

2．发电机外特性答：同步发电机的无功电流与端电压的关系特性。

3．励磁方式答：供给同步发电机励磁电源的方式。

4．无刷励磁系统答：励磁系统的整流器为旋转工作状态，取消了转子滑环后，无滑动接触元件的励磁系统。

5．励磁调节方式答：调节同步发电机励磁电流的方式。

6．自并励励磁方式答：励磁电源直接取自于发电机端电压的励磁方式。

7．励磁调节器的静态工作特性答：励磁调节器输出的励磁电流（电压）与发电机端电压之间的关系特性。

8.发电机调节特性答：发电机在不同电压值时，发电机励磁电流IE与无功负荷的关系特性。

9．调差系数答：表示无功负荷电流从零变至额定值时，发电机端电压的相对变化。

10．正调差特性答：发电机外特性下倾，当无功电流增大时，发电机的端电压随之降低的外特性。

11．负调差特性答：发电机外特性上翘，当无功电流增大时，发电机的端电压随之升高的外特性。

12．无差特性答：发电机外特性呈水平．当无功电流增大时，发电机的端电压不随之变化的外特性。

13．强励答：电力系统短路故障母线电压降低时，为提高电力系统的稳定性，迅速将发电机励磁增加到最大值。

二、单项选择题1．对单独运行的同步发电机，励磁调节的作用是( A )A．保持机端电压恒定；B．调节发电机发出的无功功率；C．保持机端电压恒定和调节发电机发出的无功功率；D．调节发电机发出的有功电流。

2．对与系统并联运行的同步发电机，励磁调节的作用是( B )A．保持机端电压恒定；B．调节发电机发出的无功功率；C．调节机端电压和发电机发出的无功功率；D．调节发电机发出的有功电流。

3．当同步发电机与无穷大系统并列运行时，若保持发电机输出的有功PG = EGUGsinδ为常数，则调节励磁电流时，有( B )等于常数。

X dA．U G sinδ；B．E Gsinδ；C．1 X d⋅sinδ；D．sinδ。

简述同步发电机励磁控制系统的作用同步发电机励磁控制系统是一种重要的控制系统，在能源系统中发挥着极其重要的作用。

它是一种闭环控制系统，可实现同步发电机的运行特性是恒定的，从而使发电系统具有稳定和可靠性。

同步发电机励磁控制系统的作用主要包括以下几个方面：首先，励磁控制系统可以维持电机的稳定和可靠性，可以有效的控制发电机的电压和电流，保持发电机在规定的运行特性之内，从而保证发电系统的稳定运行。

其次，励磁控制系统可以用于调节功率输出，可以根据负载的变化自动调节发电机的功率输出，从而保持发电机的正常运行。

第三，励磁控制系统可以自动调节频率，可以自动调节发电机的转速，以保持不变的电网频率，从而优化发电系统的运行效果。

最后，励磁控制系统可以提高发电系统的效率，通过自动调节发电机的电压和电流，以最佳的方式实现发电机输出的功率，从而大大提高发电系统的效率。

由此可见，同步发电机励磁控制系统具有极其重要的作用，可以大大提高发电系统的稳定性、可靠性和效率，为能源系统提供可靠和有效的控制方式。

未来，励磁控制系统的应用将进一步普及，为发电系统的运行提供更优质的支持。

因此，对励磁控制系统的研究是极其重要的。

在这方面，工程师需要系统性的理解励磁控制系统的基本原理，结合实际情况，制定合理的控制方案，进行精确的控制，以实现最佳的运行效果。

此外，还需要进一步加强励磁控制系统的研究，以开发出更好的控制系统，以满足发电系统不断发展的需求。

总之，同步发电机励磁控制系统具有重要的作用，它可以提高发电系统的稳定性、可靠性和效率，为能源系统的发展提供重要的支撑。

研究人员和工程师应该继续努力，以开发出更好的励磁控制系统，为未来发电系统提供更优质的控制服务。

同步发电机励磁自动控制系统常见控制方法同步发电机励磁自动控制系统是电力系统中非常重要的一部分，它的主要作用是保证发电机运行在额定电压下，以及在负载变化时能够快速、稳定地调整励磁电流，以维持系统的稳定性和可靠性。

在电力系统中，同步发电机的励磁自动控制系统需要采用一定的控制方法，以满足系统的控制需求。

下面我将介绍一些常见的控制方法，以及它们的特点和应用范围。

1. PID控制PID控制是一种经典的控制方法，它通过比例、积分和微分三个部分的组合来实现对系统的控制。

在同步发电机励磁自动控制系统中，PID 控制常常被用于对励磁电流进行调节。

比例控制部分可以根据误差的大小来调整控制量；积分控制部分可以消除静差，提高系统的稳定性；微分控制部分可以提高系统的动态响应能力。

PID控制方法简单易实现，在实际应用中得到了广泛的应用。

2. 模糊控制模糊控制是一种基于人类的直觉和经验来设计控制规则的控制方法，它可以处理非线性和模糊系统，并且对于控制对象参数变化和负载变化时有很好的鲁棒性。

在同步发电机励磁自动控制系统中，模糊控制方法可以根据系统的运行状态和负载变化情况，调整励磁电流，以满足系统的控制要求。

3. 智能控制智能控制是一种基于人工智能理论来设计控制算法的控制方法，它可以根据系统的运行状态和负载变化情况，自动调整控制参数，以达到最佳的控制效果。

在同步发电机励磁自动控制系统中，智能控制方法可以根据系统的运行状态和负载变化情况，自动调整励磁电流，以保持发电机的稳定运行。

总结回顾在同步发电机励磁自动控制系统中，PID控制、模糊控制和智能控制是常见的控制方法，它们分别具有不同的特点和适用范围。

在实际应用中，可以根据系统的具体要求和性能指标，选择合适的控制方法来实现对同步发电机励磁系统的自动控制。

个人观点和理解对于同步发电机励磁自动控制系统，我认为控制方法的选择应该充分考虑到系统的稳定性、响应速度和鲁棒性。

在实际应用中，需要根据系统的具体要求和性能指标，选择合适的控制方法，以实现对同步发电机励磁系统的精密控制。

第一章 同步发电机励磁系统概述[ 摘 要 ] 本文阐述了同步发电机励磁系统的任务及发展，讨论了同步发电机的不同励磁方式及其特点，最后介绍了在发电机励磁控制系统的基本要求和相关技术。

[ 关键词 ] 同步发电机 励磁系统第一节 同步发电机励磁系统的任务和发展同步发电机的励磁系统一般由两部分组成。

一部分用于向发电机的磁场绕组提供直流电流，以建立直流磁场，通常称为励磁功率输出部分（或称为功率单元）。

另一部分用于在正常运行或发生事故时调节励磁电流，以满足运行的需要。

这一部分包括励磁调节器、强行励磁、强行减磁和自动灭磁等，一般称为励磁控制部分（或称为控制单元）。

不论在系统正常还是在故障情况下，同步发电机的直流励磁电流都需要控制，因此励磁系统是同步发电机的重要组成部分。

励磁系统不但与发电机及其相联的电力系统的运行经济指标密切相关，而且与发电机及其电力系统的运行稳定性能密切相关。

一．同步发电机励磁系统的任务（一）控制发电机的端电压维持发电机的端电压等于给定值是电力系统调压的主要手段之一，在负荷变化的情况下，要保证发电机的端电压为给定值则必须调节励磁。

由发电机的简化相量图（图1-1）可得：E U jI X q f f d=+ (1-1)式中： E q ——发电机的空载电势；U f ——发电机的端电压；I f ——发电机的负荷电流比例。

图1-1 同步发电机简化向量图式（1-1）说明，在发电机空载电势E q 恒定的情况下，发电机端电压U f 会随负荷电流I f 的加大而降低，为保证发电机端电压U f 恒定，必须随发电机负荷电流I f 的增加（或减小），增加（或减小）发电机的空载电势E q ，而E q 是发电机励磁电流I fq 的函数（若不考虑饱和，E q 和I fq 成正比），故在发电机运行中，随着发电机负荷电流的变化，必须调节励磁电流来使发电机端电压恒定。

为了表示励磁系统维持发电机端电压恒定的能力，采用了调压精度的概念。

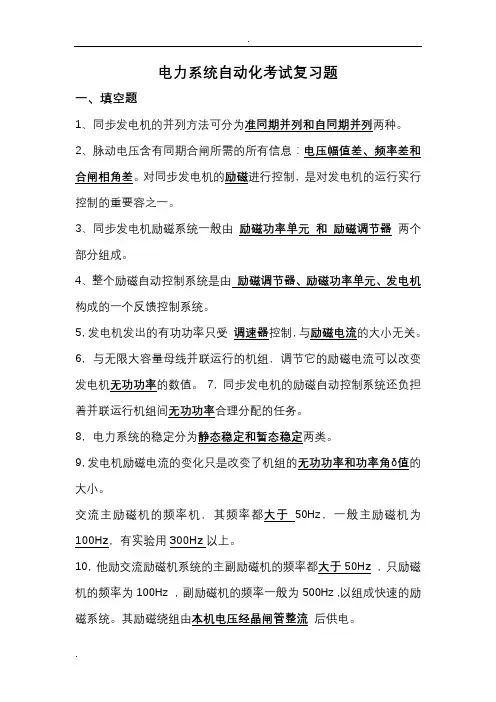

电力系统自动化考试复习题一、填空题1、同步发电机的并列方法可分为准同期并列和自同期并列两种。

2、脉动电压含有同期合闸所需的所有信息：电压幅值差、频率差和合闸相角差。

对同步发电机的励磁进行控制，是对发电机的运行实行控制的重要容之一。

3、同步发电机励磁系统一般由励磁功率单元和励磁调节器两个部分组成。

4、整个励磁自动控制系统是由励磁调节器、励磁功率单元、发电机构成的一个反馈控制系统。

5，发电机发出的有功功率只受调速器控制，与励磁电流的大小无关。

6，与无限大容量母线并联运行的机组，调节它的励磁电流可以改变发电机无功功率的数值。

7，同步发电机的励磁自动控制系统还负担着并联运行机组间无功功率合理分配的任务。

8，电力系统的稳定分为静态稳定和暂态稳定两类。

9，发电机励磁电流的变化只是改变了机组的无功功率和功率角δ值的大小。

交流主励磁机的频率机，其频率都大于50Hz，一般主励磁机为100Hz，有实验用300Hz以上。

10，他励交流励磁机系统的主副励磁机的频率都大于50Hz，只励磁机的频率为100Hz ，副励磁机的频率一般为500Hz ,以组成快速的励磁系统。

其励磁绕组由本机电压经晶闸管整流后供电。

11，静止励磁系统，由机端励磁变压器供电给整流器电源，经三相全控整流桥直接控制发电机的励磁。

12，交流励磁系统中，如果采用了晶闸管整流桥向转子供应励磁电流时，就可以考虑用晶闸管的有源逆变特性来进行转子回路的快速灭磁。

13，交流励磁系统中，要保证逆变过程不致“颠覆”，逆变角β一般取为40°，即α取140°，并有使β不小于30°的限制元件。

14，励磁调节器基本的控制由测量比较，综合放大，移相触发单元组成。

15，综合放大单元是沟通测量比较单元与移相触发单元的一个中间单元。

16，输入控制信号按性质分为：被调量控制量（基本控制量），反馈控制量（为改善控制系统动态性能的辅助控制），限制控制量（按发电机运行工况要求的特殊限制量）。

同步发电机励磁系统引言同步发电机是一种将机械能转换为电能的设备，它通过励磁系统来生成磁场，使得转子能够与电网同步运行。

励磁系统在同步发电机的运行中起着至关重要的作用，它对发电机的稳定运行和输出电能的质量产生着重要影响。

本文将介绍同步发电机励磁系统的原理、常见的励磁系统类型以及其在电能发电中的作用。

一、同步发电机励磁系统的原理同步发电机的励磁系统的主要作用是在转子上产生磁场，使得转子与电网的磁场同步，从而使得发电机可以向电网输出电能。

励磁系统的原理可以通过法拉第定律来解释，该定律表明磁场的变化会产生感应电动势。

在同步发电机中，励磁系统的磁场可以通过直流电流在转子上产生。

当通过励磁绕组的电流改变时，绕组周围的磁场也会发生变化，从而在转子内感应出电动势。

这个感应电动势会引起一定的电流流动，从而通过励磁绕组将转子磁场与电网磁场同步。

二、常见的励磁系统类型1. 直流励磁系统直流励磁系统是最常见的励磁系统类型之一。

在直流励磁系统中，励磁绕组通常由一组电枢绕组和磁极绕组组成。

电枢绕组通过直流电流产生磁场，并与磁极绕组相互作用，从而产生所需的磁场分布。

直流励磁系统具有调节灵活性好、响应速度快等优点，被广泛应用于各种类型的发电机。

2. 恒功率励磁系统恒功率励磁系统是一种在同步发电机中常用的励磁系统类型。

恒功率励磁系统通过自动调节输出的励磁电流，使得同步发电机在负载变化时能够保持输出功率不变。

该励磁系统利用负载的反馈信号对励磁电流进行调整，从而实现恒功率输出。

恒功率励磁系统在电能供应系统中起到了稳定电能输出的重要作用。

3. 智能励磁系统随着电力系统的发展，智能励磁系统逐渐成为同步发电机励磁系统的研究重点。

智能励磁系统利用现代控制技术和计算机技术，可以实现对励磁电流和磁场的精确控制，从而提高同步发电机的运行效率和稳定性。

智能励磁系统具有较高的灵活性和可扩展性，能够适应不同负载和电网变化的要求。

三、同步发电机励磁系统在电能发电中的作用1. 稳定发电机输出电压和频率同步发电机励磁系统是保证电力系统稳定运行的关键之一。

同步发电机励磁自动控制系统常用的控制方法1. 引言同步发电机励磁自动控制系统是发电厂中的重要系统之一，它能够稳定地调整发电机的励磁电流，保持电压的稳定。

在实际运行中，为了确保发电机能够正常、高效地工作，常常需要采用一些特定的控制方法。

本文将从深度和广度两个方面，对同步发电机励磁自动控制系统常用的控制方法进行全面评估，并撰写一篇有价值的文章，旨在帮助读者更全面、深入地理解这一主题。

2. 常用的控制方法同步发电机励磁自动控制系统常用的控制方法包括恒压控制、恒功率因数控制和恒无功功率控制。

这三种方法各自有着不同的特点和适用范围，下文将分别对它们进行探讨。

2.1 恒压控制恒压控制是一种常见的控制方法，在发电机运行中起到了至关重要的作用。

它通过不断地调整发电机的励磁电流，以保持输出电压在额定值附近波动。

恒压控制方法能够有效地维持系统的电压稳定性，使得发电机在不同的负载情况下都能够保持良好的电压输出。

在实际运行中，这种控制方法常常被广泛采用，因为它简单易行，且具有较好的稳定性。

2.2 恒功率因数控制恒功率因数控制是另一种常用的控制方法，它主要是通过调节励磁电流，以保持系统的功率因数在一个稳定的范围内。

功率因数是电力系统中一个非常重要的参数，它直接影响着系统的稳定性和电能利用率。

采用恒功率因数控制方法能够有效地提高系统的功率因数，降低传输损耗，改善电能质量。

在电力系统中，恒功率因数控制方法也得到了广泛的应用。

2.3 恒无功功率控制恒无功功率控制是在电力系统中常用的一种控制方法，它主要是通过调节发电机的励磁电流，使得发电机能够输出恒定的无功功率。

在电力系统中，无功功率是一个非常重要的参数，它直接关系到系统的稳定性和运行安全。

采用恒无功功率控制方法能够有效地控制无功功率的流动，改善系统的稳定性，保证系统正常运行。

3. 个人观点和理解经过对同步发电机励磁自动控制系统常用的控制方法的了解和研究，我认为这些方法各有其独特的优势和适用范围。

同步发电机励磁自动控制系统在现代电力系统中，同步发电机励磁自动控制系统扮演着至关重要的角色。

它如同电力生产的“智慧大脑”，时刻精准调控着发电机的运行状态，确保电力的稳定供应和优质输出。

要理解同步发电机励磁自动控制系统，首先得明白励磁是什么。

简单来说，励磁就是给同步发电机的转子提供直流电流，从而在转子周围产生磁场。

这个磁场与定子绕组相互作用，就能产生电能。

而励磁自动控制系统呢，就是能够根据电力系统的运行状况和需求，自动调整这个励磁电流的大小和方向，从而实现对发电机输出电压、无功功率等重要参数的控制。

那么，为什么需要这样一个自动控制系统呢？这是因为电力系统的运行状态是时刻变化的。

比如，当系统中的负载突然增加时，如果不及时调整励磁电流，发电机的输出电压就会下降，可能导致电力质量下降，甚至影响到用电设备的正常运行。

反之，当负载突然减少时，若不加以控制，输出电压又会升高，可能损坏设备。

同步发电机励磁自动控制系统主要由励磁功率单元和励磁调节器两大部分组成。

励磁功率单元负责向发电机转子提供直流励磁电流，它就像是“动力源”，要保证有足够的能量和稳定的输出。

而励磁调节器则是整个系统的“指挥中心”，通过采集发电机的各种运行参数，如端电压、定子电流、无功功率等，然后按照预定的控制规律进行计算和分析，最终输出控制信号来调节励磁功率单元的输出。

在实际运行中，励磁自动控制系统有着多种控制方式。

其中，恒机端电压控制是最为常见的一种。

它的目标是保持发电机端电压恒定，无论系统中的负载如何变化。

通过不断监测端电压，并与设定的电压值进行比较，然后调整励磁电流，从而使端电压始终稳定在设定值附近。

这种控制方式能够有效地保证电力质量，满足用户对电压稳定性的要求。

另一种常见的控制方式是恒无功功率控制。

在某些情况下，电力系统需要发电机输出特定的无功功率，以维持系统的电压水平和功率因数。

此时，励磁自动控制系统就会根据无功功率的设定值来调整励磁电流，确保发电机输出的无功功率符合要求。

第二章同步发电机励磁自动控制系统（习题及答案）第二章作业习题1、同步发电机励磁自动调节的作用是什么？（1）电力系统正常运行时，维持发电机或系统某点电压水平；（2）在并列运行发电机之间，合理分配机组间的无功负荷；（3）提高发电机静稳定极限。

（4）提高系统的动态稳定；（5）限制发电机突然卸载时电压上升；（6）发电机故障时，对发电机实行快速灭磁。

2、同步发电机的励磁系统有哪几种？各有何特点？励磁系统包括：直流励磁系统、交流励磁系统、静止励磁系统。

（1）直流励磁机特点：结构简单；靠机械整流子换向，有炭刷和整流子等转动接触部件；维护量大，造价高；励磁系统的容量受限制；（2）交流励磁系统；励磁系统的容量不受限制；不受电网干扰，可靠性高；取消了滑环和炭刷，维护量小，不存在火花问题。

无炭粉和铜末引起电机线圈污染，绝缘的寿命较长；无法对励磁回路进行直接测量，如转子电流、电压，转子绝缘等；无法对整流元件等的工作情况进行直接监测；对整流元件等的可靠性要求高；（3）静止励磁系统结构简单、可靠性高、造价低、维护量小；无励磁机，缩短机组长度，可减少电厂土建造价；直接用可控硅控制转子电压，可获很快的励磁电压响应速度；保护配合较复杂；3、强励的基本作用是什么？衡量强励性能的指标是什么？（1）作用：有利于电力系统的稳定运行；有助于继电保护的正确动作；有助于缩短短路故障切除后母线电压的恢复时间；有助于电动机的自启动过程；（2）指标：强励倍数K HSE；励磁电压响应比4、何谓灭磁？常见的三种灭磁方法是什么？（1）灭磁：使发电机励磁绕组的磁场尽快地减弱到最低程度。

（2）灭磁方法：励磁绕组对常数电阻放电灭磁；励磁绕组对非线性电阻（灭弧栅）放电灭磁；全控整流桥逆变灭磁；。
