实验一螺纹参数测量§4－l 外螺纹中径测量一、实验目的1．了解外螺纹中径的测量方法。
2．掌握螺纹千分尺的结构原理和使用。
二、实验内容用螺纹千分尺测量螺纹中径。

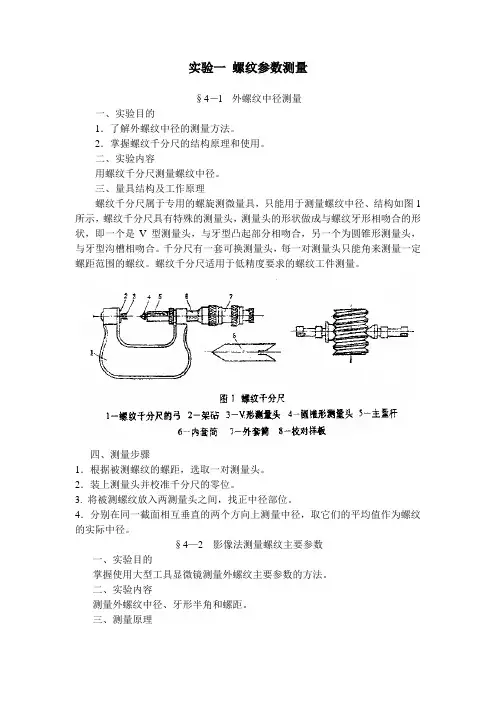

三、量具结构及工作原理螺纹千分尺属于专用的螺旋测微量具，只能用于测量螺纹中径、结构如图1所示，螺纹千分尺具有特殊的测量头，测量头的形状做成与螺纹牙形相吻合的形状，即一个是V型测量头，与牙型凸起部分相吻合，另一个为圆锥形测量头，与牙型沟槽相吻合。
千分尺有一套可换测量头，每一对测量头只能角来测量一定螺距范围的螺纹。
螺纹千分尺适用于低精度要求的螺纹工件测量。
四、测量步骤1．根据被测螺纹的螺距，选取一对测量头。
2．装上测量头并校准千分尺的零位。
3. 将被测螺纹放入两测量头之间，找正中径部位。
4．分别在同一截面相互垂直的两个方向上测量中径，取它们的平均值作为螺纹的实际中径。
§4—2 影像法测量螺纹主要参数一、实验目的掌握使用大型工具显微镜测量外螺纹主要参数的方法。
二、实验内容测量外螺纹中径、牙形半角和螺距。
三、测量原理使用工具显微镜测量螺纹是通过光学系统将螺纹轮廓投影在目镜视场内，依靠专用的测量镜头对螺纹影像进行测量的一种方法，测量螺纹使用的目镜为测角目镜，如图2所示。
主要由角度目镜5、中央目镜4及玻璃刻度盘3组成，目镜分划板与玻璃刻度盘同时转动，分划板上有下列刻线：一个十字线；与十字线纵线平行且对称分布四条刻线；两条相交60的斜线与上述刻线成30度交角；在玻璃刻度盘的边缘有0～360度的刻度，通过读数显微镜的固定游标分划板，可读到分度值为1度的精度，零位刻线对准时，米字刻线的中间虚线正好垂直于仪器工作台的纵向移动方向。
四、实验步骤1．将工件安装在工具显微镜两顶尖之间，同时检查工作台园周刻度是否对准零位。
2．接通电源，调节光源及光栏，直到螺纹影像清晰。
3．旋转手轮，按被测螺纹的螺旋升角调整立柱的倾斜度。
4. 调整目镜上的调节环使米字线，分值刻线清晰，调节仪器的焦距，使被测轮廓影像清晰。
