钢筋溷凝土扶壁式挡土墙设计计算书

扶壁式挡土墙计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图：二、基本资料：1．依据规范及参考书目：《水工挡土墙设计规范》(SL379－2007)，以下简称《规范》《水工混凝土结构设计规范》(SL 191-2008)，以下简称《砼规》《水工建筑物荷载设计规范》(DL 5077－1997)《建筑结构静力计算手册》（第二版）《水工挡土墙设计》(中国水利水电出版社)2．断面尺寸参数：墙顶宽度B1 = 0.60m，墙面上部高度H = 25.00m墙面变厚B5 = 0.00m，墙背变厚B6 = 0.00m前趾宽度B2 = 2.10m，后踵宽度B3 = 13.30m前趾端部高度H2 = 1.00m，前趾根部高度H3 = 1.80m后踵板高度H1 = 1.80m，墙前填土高度H4 = 1.80m扶臂厚度b = 1.00m，扶臂顶部宽度B4 = 1.00m扶臂数量n = 3个，扶臂净距L = 6.00m墙面板左挑L1 = 2.46m，墙面板左挑L2 = 2.46m3．设计参数：挡土墙的建筑物级别为2级，荷载组合为基本组合。

抗震类型：非抗震区挡土墙。

水上回填土内摩擦角φ= 40.00度，水下回填土内摩擦角φ' = 40.00度回填土凝聚力C = 0.00kN/m2，墙底与地基间摩擦系数f = 0.60基础为非岩石地基。

填土面与水平面夹角β= 10.00度，回填土顶面均布荷载q = 0.00kN/m地下水位距墙底高h1 = 0.00m，墙前水深(墙底算起)h2 = 0.00m回填土湿容重γ1 = 21.00kN/m3，回填土浮容重γ2 = 10.00kN/m3混凝土强度等级：C25受力钢筋强度等级：二级，保护层厚度as = 0.050 m扶臂箍筋强度等级：二级地基允许承载力[σo] = 1000.00 kPa三、计算过程：1．计算公式：郎肯土压力计算公式如下：E ＝0.5×γ×H2×K aE x＝E×cos(β)E y＝E×sin(β)K a＝cosβ×[cosβ-（cos2β-cos2φ）1/2]/[cosβ+（cos2β-cos2φ）1/2] （《规范》式A.0.1-3）式中：E为作用于墙背的土压力，作用点为距墙底1/3高处，方向与水平面成β夹角K a为土压力系数程序算得土压力系数K a = 0.2252．总水平力、总竖向力及各力对前趾力矩计算：单位：水平力、竖向力为kN；力臂为m；弯矩为kN·m。

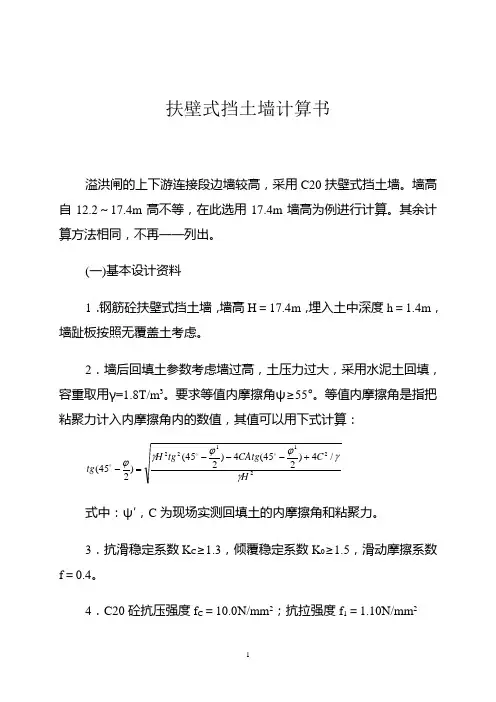

扶壁式挡土墙计算书溢洪闸的上下游连接段边墙较高，采用C20扶壁式挡土墙。

墙高自12.2～17.4m 高不等，在此选用17.4m 墙高为例进行计算。

其余计算方法相同，不再一一列出。

(一)基本设计资料1．钢筋砼扶壁式挡土墙，墙高H ＝17.4m ，埋入土中深度h ＝1.4m ，墙趾板按照无覆盖土考虑。

2．墙后回填土参数考虑墙过高，土压力过大，采用水泥土回填，容重取用γ=1.8T/m 3。

要求等值内摩擦角ψ≥55°。

等值内摩擦角是指把粘聚力计入内摩擦角内的数值，其值可以用下式计算：221122/4)245(4)245()245(H C CAtg tg H tg γγϕϕγϕ+---=-式中：ψ′，C 为现场实测回填土的内摩擦角和粘聚力。

3．抗滑稳定系数K C ≥1.3，倾覆稳定系数K 0≥1.5，滑动摩擦系数f ＝0.4。

4．C20砼抗压强度f C ＝10.0N/mm 2；抗拉强度f 1＝1.10N/mm 2II 级钢筋抗拉强度［σg ］＝310N/mm 2。

II 级钢筋弹性模量Eg ＝2.0×105 N/mm 25．砼裂缝容许开展宽度δmax ＝0.25mm(二)计算方法1．计算的一般方法扶壁式挡圭墙由趾板、踵板、墙面板及肋四部分组成，设计时取两肋跨中到跨中或肋中到肋中为一计算单元；对于趾板和肋分别按矩形或肋形悬壁梁考虑；对于墙面板和踵板是三向固定板，属超静定结构，按简化假定的近似方法进行计算。

具体计算采用《城市道路设计手册》中挡土墙设计的有关章节提供的简化方法。

2．墙面板和踵板计算荷载(1)墙面板为简化计算，近似采用图1中的梯形ABCDE 来代替相应的法向应力图，外力图形中假设H121σσ＝Pj 。

对于两肋中点的正弯矩采用跨中1/2段承受最大土压力σPj (图2)；对于墙面板与肋固着端的负弯矩，采用第三个41H 1段承受最大土压力σPj (图3)。

(2)踵板考虑踵板与墙面板的固着作用，作用于踵板上的法向应力按三角形分布计算，最大值在踵板端处等于W(图4)。

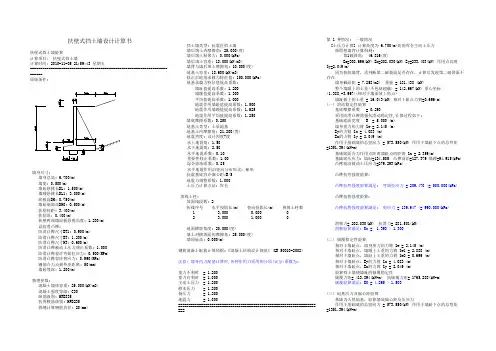

扶壁式挡土墙计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图：二、基本资料：1．依据规范及参考书目：《水工挡土墙设计规范》(SL379－2007)，以下简称《规范》《水工混凝土结构设计规范》(SL 191-2008)，以下简称《砼规》《水工建筑物荷载设计规范》(DL 5077－1997)《《建筑地基基础设计规范》（GB 50007-2002）《建筑结构静力计算手册》（第二版）《水工挡土墙设计》(中国水利水电出版社)2．断面尺寸参数：墙顶宽度B1 = 0.60m，墙面上部高度H = 25.00m墙面变厚B5 = 0.00m，墙背变厚B6 = 0.00m前趾宽度B2 = 2.10m，后踵宽度B3 = 13.30m前趾端部高度H2 = 1.00m，前趾根部高度H3 = 1.80m后踵板高度H1 = 1.80m扶臂厚度b = 1.00m，扶臂顶部宽度B4 = 1.00m扶臂数量n = 3个，扶臂净距L = 6.00m墙面板左挑L1 = 2.46m，墙面板左挑L2 = 2.46m挡土墙底板前趾高程＝0.00 m，底板底部坡比＝0.0 : 1墙前填土顶面高程▽前地＝0.50 m，墙前淤沙顶面高程▽沙＝1.00 m 3．设计参数：挡土墙的建筑物级别为2级。

抗震类型：非抗震区挡土墙。

水上回填土内摩擦角φ＝32.00度，水下回填土内摩擦角φ' ＝32.00度回填土凝聚力C ＝0.00kN/m2地基土质为：松软墙底与地基间摩擦系数f ＝0.454．回填土坡面参数：回填土表面折线段数为：1段折线起点距墙顶高差＝0.00 m第一段折线水平夹角β1＝15.00度，折线水平长L1＝2.00 m第二段折线水平夹角β2＝20.00度5．材料参数：回填土湿容重γs＝18.00kN/m3，回填土浮容重γf＝10.00kN/m3混凝土强度等级：C25受力钢筋强度等级：二级，保护层厚度as = 0.050 m扶臂箍筋强度等级：二级地基允许承载力[σo] = 300.00 kPa6．荷载计算参数：淤沙浮容重γy＝17.00kN/m3，淤沙内摩擦角φs ＝15.00 度冰层厚度T b＝0.40 m，静冰压力系数＝0.870计算浪压力时采用的位置类型：平原滨海地区风区长度D ＝0.000 m，墙前河（库）底坡度i ＝1 : 100.00重现期为50年的年最大风速v o＝24.000 m/s多年平均的最大风速v o' ＝30.000 m/s冻胀墙体变形系数m o＝0.700，冻胀量Δhd＝30.00 mm地震动态分布系数为梯形分布，最大值αm＝2.00三、计算参数：1．荷载组合：2．荷载组合下水位及附加荷载信息：3．计算公式：郎肯土压力计算公式如下：E ＝0.5×γ×H2×K aE x＝E×cos(β)E y＝E×sin(β)K a＝cosβ×[cosβ-（cos2β-cos2φ）1/2]/[cosβ+（cos2β-cos2φ）1/2] （《规范》式A.0.1-3）式中：E为作用于墙背的土压力，作用点为距墙底1/3高处，方向与水平面成β夹角K a为主动土压力系数四、第1种荷载组合：完建情况1．总水平力、总竖向力及各力对前趾力矩计算：程序算得主动土压力系数K a＝0.351单位：水平力、竖向力为kN；力臂为m；弯矩为kN·m。
