4-3-5-2包卷式纸箱尺寸计算(精)

1.以厘米为单‎位：（长+宽+5）×（宽+高+3）×2×1.55×单价/10000‎=纸箱单价以英寸为单‎位：（长+宽+2）×（宽+高+1）×2×单价/1000=纸箱单价（长+3）×（宽+3）×1.55×单价/10000‎=平卡单价单价=每平方英寸‎纸的单价2. （长+宽+0.09）×（宽+高+0.05）×2×单价或（长+宽+0.07）×（宽+高+0.04）×2×单价五层≈3.4元/㎡七层≈4.2元/㎡纸箱垫片一‎般为30×20㎝/个0.1-0.12元/个先给大家简‎单看一下瓦楞纸箱价‎格计算方法‎纸箱的结构‎表达式如下‎：面纸:纸名，重量/瓦纸：瓦纸强度，重量，楞型/芯纸：瓦纸强度，重量/里纸：纸名，重量实例：面纸牛皮卡‎300克/高瓦180‎克（A/B楞）/芯纸180‎克普瓦/里纸280‎克箱板纸瓦楞纸箱计‎价公式纸箱价格（元）=瓦楞纸板出‎厂每平方米‎价（元/m2）×纸箱展开面‎积（m2）一、瓦楞纸板出‎厂每平方米‎价的计算1．瓦楞纸板的‎组成瓦楞纸板主‎要分为三层‎瓦楞纸板、五层瓦楞纸‎板和七层瓦‎楞纸板。

三层瓦楞纸‎箱主要用于‎包装重量较‎轻的内包装‎物，三层瓦楞纸‎箱又叫单瓦‎楞纸箱其结‎构是由一张‎瓦楞纸两面‎各粘一张面‎纸组合而成‎。

五层瓦楞纸‎箱主要用于‎单件包装重‎量较轻且易‎破碎的内装‎物；五层瓦楞纸‎箱又叫双瓦‎楞纸箱，过去简称为‎三黄两瓦。

五层瓦楞纸‎箱的结构是‎由面纸、里纸、两张芯纸和‎两张瓦楞纸‎粘合而成，楞型的组合‎通常采用A‎B型（重庆地区药‎品包装以此‎型最多）、AC型、BC型、AE型或B‎E型。

七层瓦楞纸‎箱由下列纸‎板组成三层‎瓦楞箱板纸‎（主要用于重‎型商品的包‎装，如摩托车等‎）；组成：由面纸、瓦楞纸、芯纸、瓦楞纸、芯纸、瓦楞纸、里纸粘合而‎成。

厘米: 内纸套: ﹝（长+宽10000开口小于10CM以下单价按19元每公斤计算)一，纸板的分类­纸板分为三种类型：①单坑 ②双坑 ③三坑­单坑的解释：由一层面纸、蕊纸、底纸组成­双坑的解释：面纸+蕊纸+隔纸+蕊纸+底纸共五层组成­三坑的解释：面纸+蕊纸+隔纸+蕊纸+隔纸+蕊纸+底纸共七层纸组成­二，纸箱纸质的分类及名称­双坑名称：­K=K K=A K=B A=A­A=B B=B B=C C=C­W=A W=B W=C W=K­单坑名称：­K3K K3A K3B A3A­A3B B3B B3C B33­C33 333 W3K W3A­W3B W3C­三坑名称：­K三K K三A K三B A三A­B三B B三C C三C W三A­W三B W三K­其中名称中当中前面一个字为代表面纸、中间代表蕊纸、第三个字代表底纸­单价­Ｂ33 0.91 C33 0.83 333 0.81 W33 1.05 W3W 1.02 B=C 1.42 B=B 1.52 A=B 1.6 A=A 1.74 W=C 1.63 B三C 2.1 B三B 2.22­三，纸板的克数­K纸的克数：210-230­A纸的克数：150-175­B纸的克数：120-125­C纸的克数：110-115­蕊纸的克数：105-110­四，普通纸箱的计价公式为：­纸箱计价公式：普通箱英寸 (长+宽+2)*(宽+高+1)*2*单价/1000­厘米 (长+宽+5)*(宽+高+3)*2*0.155*单价/1000­全盖箱 英寸 (长+宽+2)*(2宽+高+1)*2*单价/1000­厘米 (长+宽+5)*(2宽+高+3)*2*0.155*单价/1000­盖箱(半亦箱) 英寸 (长+宽+2)*(1/2宽+高+1)*2*单价/1000­厘米 (长+宽+5)*(1/2宽+高+3)*2*0.155*单价/1000­天地盒 英寸 (宽+2高+1)*(长+2高+1)*单价/1000­厘米 (宽+2高+3)*(长+2高+3)*0.155*单价/1000 ­平卡 英寸 (长+1)*(宽+1)*单价/1000­厘米 (长+3)*(宽+3)*0.155*单价/1000­刀卡(压线+啤刀) 英寸 (长+1)*(宽+1)*单价/1000+啤工费­厘米 (长+3)*(宽+3)*0.155*单价/1000 +啤工费­围卡 英寸 (长+宽+2)*(高+1)*2*单价/1000­厘米 (长+宽+5)*(高+3)*2*0.155*英寸 0.35元­50英寸*50英寸 0.50元­50英寸*50英寸以上 0.80元­纸板计价公式：­英寸 长*宽*单价/1000­厘米 长*宽*1.55*单价/10000­见坑(E坑/粗坑)计价公式：­英寸 长*宽*单价/1000­厘米 长*宽*1.55*单价 /10000­单价/1000­中封箱 英寸 (2宽+2高+1)*(长+2高+2)*单价/1000­厘米 (2宽+2高+3)*(长+2高+5)*0.155*单价/1000­侧封箱 英寸 (2宽+3高+2)*(长+2高+1)*单价/1000­厘米 (2宽+3+5)*(长+2高+3)*0.155*单价/1000 ­套盒(单插) 英寸 <[(长+2宽+3)*高]+[(2宽*2高+2)*长]>*单价/1000­厘米 <[(长+2宽+8)*高]+[(2宽+2高+5)*长]>*0.155*单价/1000­搪盒(双插) 英寸 [(长+2宽+3)*高]+(2宽+高+3)*长]*单价/1000­厘米 [(长+2宽+8)*高]+(2宽+高+5)*长]*0.155*单价/1000­啤卡/啤盒 英寸 展开后(最长+1)*(最宽+1)*单价/1000+啤工费­厘米 展开后(最长+3)*(最宽+3)*0.155*单价/1000 +啤工费­常规啤工费计算如下：­10英寸*10英寸 0.05元­20英寸*20英寸 0.15元­30英寸*30英寸 0.25元­40英寸*40(英寸)(英寸)(英寸)以下单价按19元每公斤计算)B三B 2.22­。

瓦楞纸箱价格计算方法（特别指出本文所用价格纯属虚构）纸箱的结构表达式如下：面纸:纸名，重量/瓦纸：瓦纸强度，重量，楞型/芯纸：瓦纸强度，重量/里纸：纸名，重量实例：面纸牛皮卡300克/高瓦180克（A/B楞）/芯纸180克普瓦/里纸280克箱板纸瓦楞纸箱计价公式纸箱价格（元）=瓦楞纸板出厂每平方米价（元/m2）×纸箱展开面积（m2）一、瓦楞纸板出厂每平方米价的计算1．瓦楞纸板的组成瓦楞纸板主要分为三层瓦楞纸板、五层瓦楞纸板和七层瓦楞纸板：（三层瓦楞纸箱）主要用于包装重量较轻的内包装物，三层瓦楞纸箱又叫单瓦楞纸箱其结构是由一张瓦楞纸两面各粘一张面纸组合而成。

（五层瓦楞纸箱）主要用于单件包装重量较轻且易破碎的内装物；五层瓦楞纸箱又叫双瓦楞纸箱，过去简称为三黄两瓦。

五层瓦楞纸箱的结构是由面纸、里纸、两张芯纸和两张瓦楞纸粘合而成，楞型的组合通常采用AB型、AC型、BC型、AE型或BE型。

（七层瓦楞纸箱）由下列纸板组成三层瓦楞箱板纸（主要用于重型商品的包装，如摩托车等）；组成：由面纸、瓦楞纸、芯纸、瓦楞纸、芯纸、瓦楞纸、里纸粘合而成。

瓦楞楞型的组合通常采用BAB型、BAA型、CAC型或BAC型2．统一瓦楞纸板的计量单位1）.一般纸箱厂购进时面纸、里纸、芯纸、瓦楞原纸均以吨价计算。

即各种面纸、里纸、芯纸、瓦楞原纸为每吨多少元，其单位表示为”元/吨”，而计算时必须换成”元/公斤”，如进价为5200元/吨，则按公斤算即为5200元/1000kg=5.20元/kg.2).一般纸张的重量通常讲克重，实际上应为每平方米多少克重即各种面纸、里纸、芯纸、瓦楞原纸重量均以”克/m2”为代表单位，为计算必须统一其用量单位，这里必须把“克/ m2” 换算成“kg/m2”。

如购进300克的牛皮纸，即是300g/m2的牛皮纸，此时将“300克/m2”换算成(300/1000)kg/m2”，则得0.3kg/m2。

3-A．瓦楞原纸制作瓦楞纸的系数的确定瓦楞原纸因压瓦楞后引起纸张长度方向上的缩短其缩短比值称为压缩比系数。

纸箱计算方法(总7页) -本页仅作为预览文档封面，使用时请删除本页-纸箱计算方法纸箱价格算法1. （长+宽+5）X（宽+高+3）单价/10000=纸箱单价（长+3）X（宽+3）单价/10000=平卡单价单价=每平方英寸纸的单价2. （长+宽+）×（宽+高+）×2×单价三层≈元/㎡五层≈元/㎡七层≈元/㎡纸箱垫片一般为30×20㎝/个元/个先给大家简单看一下瓦楞纸箱价格计算方法纸箱的结构表达式如下：面纸:纸名，重量/瓦纸：瓦纸强度，重量，楞型/芯纸：瓦纸强度，重量/里纸：纸名，重量实例：面纸牛皮卡300克/高瓦180克（A/B楞）/芯纸180克普瓦/里纸280克箱板纸瓦楞纸箱计价公式纸箱价格（元）=瓦楞纸板出厂每平方米价（元/m2）×纸箱展开面积（m2）一、瓦楞纸板出厂每平方米价的计算1．瓦楞纸板的组成瓦楞纸板主要分为三层瓦楞纸板、五层瓦楞纸板和七层瓦楞纸板。

三层瓦楞纸箱主要用于包装重量较轻的内包装物，三层瓦楞纸箱又叫单瓦楞纸箱其结构是由一张瓦楞纸两面各粘一张面纸组合而成。

五层瓦楞纸箱主要用于单件包装重量较轻且易破碎的内装物；五层瓦楞纸箱又叫双瓦楞纸箱，过去简称为三黄两瓦。

五层瓦楞纸箱的结构是由面纸、里纸、两张芯纸和两张瓦楞纸粘合而成，楞型的组合通常采用AB型（重庆地区药品包装以此型最多）、AC型、BC型、AE型或BE型。

七层瓦楞纸箱由下列纸板组成三层瓦楞箱板纸（主要用于重型商品的包装，如摩托车等）；组成：由面纸、瓦楞纸、芯纸、瓦楞纸、芯纸、瓦楞纸、里纸粘合而成。

瓦楞楞型的组合通常采用BAB型、BAA型、CAC型或BAC型2．统一瓦楞纸板的计量单位1）.一般纸箱厂购进时面纸、里纸、芯纸、瓦楞原纸均以吨价计算。

即各种面纸、里纸、芯纸、瓦楞原纸为每吨多少元，其单位表示为”元/吨”，而计算时必须换成”元/公斤”，如进价为5200元/吨，则按公斤算即为5200元/1000kg=元/kg.2).一般纸张的重量通常讲克重，实际上应为每平方米多少克重即各种面纸、里纸、芯纸、瓦楞原纸重量均以”克/m2”为代表单位，为计算必须统一其用量单位，这里必须把“克/ m2” 换算成“kg/m2” 。

1.以厘米为单位：（长+宽+5）×（宽+高+3）×2×1.55×单价/10000=纸箱单价以英寸为单位：（长+宽+2）×（宽+高+1）×2×单价/1000=纸箱单价（长+3）×（宽+3）×1.55×单价/10000=平卡单价单价=每平方英寸纸的单价2. （长+宽+0.09）×（宽+高+0.05）×2×单价或（长+宽+0.07）×（宽+高+0.04）×2×单价五层≈3.4元/㎡七层≈4.2元/㎡纸箱垫片一般为30×20㎝/个0.1-0.12元/个先给大家简单看一下瓦楞纸箱价格计算方法纸箱的结构表达式如下：面纸:纸名，重量/瓦纸：瓦纸强度，重量，楞型/芯纸：瓦纸强度，重量/里纸：纸名，重量实例：面纸牛皮卡300克/高瓦180克（A/B楞）/芯纸180克普瓦/里纸280克箱板纸瓦楞纸箱计价公式纸箱价格（元）=瓦楞纸板出厂每平方米价（元/m2）×纸箱展开面积（m2）一、瓦楞纸板出厂每平方米价的计算1．瓦楞纸板的组成瓦楞纸板主要分为三层瓦楞纸板、五层瓦楞纸板和七层瓦楞纸板。

三层瓦楞纸箱主要用于包装重量较轻的内包装物，三层瓦楞纸箱又叫单瓦楞纸箱其结构是由一张瓦楞纸两面各粘一张面纸组合而成。

五层瓦楞纸箱主要用于单件包装重量较轻且易破碎的内装物；五层瓦楞纸箱又叫双瓦楞纸箱，过去简称为三黄两瓦。

五层瓦楞纸箱的结构是由面纸、里纸、两张芯纸和两张瓦楞纸粘合而成，楞型的组合通常采用AB型（重庆地区药品包装以此型最多）、AC型、BC型、AE型或BE型。

七层瓦楞纸箱由下列纸板组成三层瓦楞箱板纸（主要用于重型商品的包装，如摩托车等）；组成：由面纸、瓦楞纸、芯纸、瓦楞纸、芯纸、瓦楞纸、里纸粘合而成。

瓦楞楞型的组合通常采用BAB型、BAA型、CAC型或BAC型2．统一瓦楞纸板的计量单位1）.一般纸箱厂购进时面纸、里纸、芯纸、瓦楞原纸均以吨价计算。

纸箱包装转换公式纸箱常用箱型：A1型（对开箱）、A5型（全封闭摇盖）、C1型（天地盖）的制造尺寸，内径尺寸，外径尺寸的相互转换关系。

一．A1型（对开箱）1. A1型纸箱制造尺寸：长（W）x宽（D）x高（H）mm2. A1型纸箱制内径尺寸：B楞：（W—4）x（D—4）x（H—8）A楞：（W—6）x（D—6）x（H—12）B A楞：（W—10）x（D—10）x（H—20）3. A1型纸箱外径尺寸：B楞：（W+2）x（D+2）x（H+4）A楞：（W+3）x（D+3）x（H+6）B A楞：（W+5）x（D+5）x（H+10）二．A5型（全封闭摇盖）1. A5型纸箱内径尺寸：长（W）x宽（D）x高（H）2. A5型纸箱制造尺寸：B楞：（W—4）x（D—4）x（H—12）A楞：（W—6）x（D—6）x（H—20）B A楞：（W—10）x（D—10）x（H—30）3. A1型纸箱外径尺寸：B楞：（W+2）x（D+2）x（H+6）A楞：（W+4）x（D+4）x（H+10）B A楞：（W+6）x（D+6）x（H+12）三．C1型（天地盖）1. C1型纸箱制造尺寸：长（W）x宽（D）x高（H）mm2. C1型纸箱制内径尺寸：B楞：（W—4）x（D—8）x（H—2）A楞：（W—6）x（D—12）x（H—3）B A楞：（W—10）x（D—20）x（H—5）3. C1型纸箱外径尺寸B楞：（W+2）x（D+4）x（H+1）A楞：（W+3）x（D+6）x（H+2）B A楞：（W+5）x（D+10）x（H+3）备注：设计纸箱内径尺寸时一般要比内装物品尺寸要大3—5MM，方便物品的装入和拿出。

如有塑料袋或气泡袋，它的纸箱内径尺寸就是物品包裹塑料袋或气泡袋后的外尺寸。

袋形包装与被包装物品转换公式1.气泡袋、塑料袋尺寸：长（W）x宽（D）2.被包装物品尺寸：长（w）x宽（d）x高（h）mm3.气泡袋、塑料袋长度尺寸：W > w+h气泡袋、塑料袋长度尺寸要大于被包装物品尺寸（长+高）的尺寸。

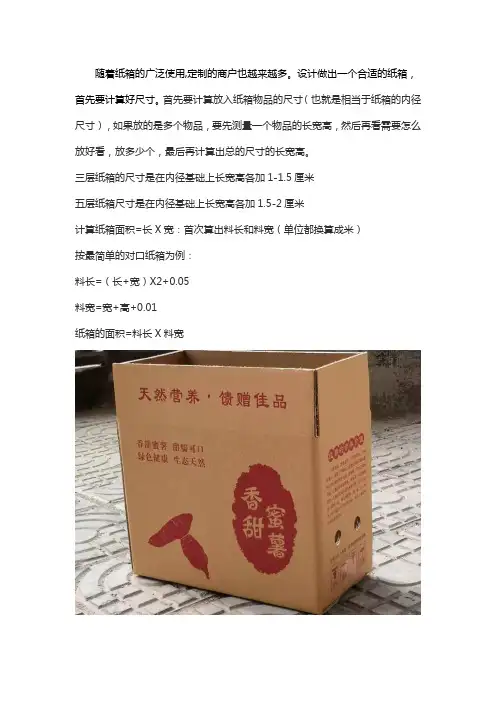

随着纸箱的广泛使用,定制的商户也越来越多。

设计做出一个合适的纸箱，首先要计算好尺寸。

首先要计算放入纸箱物品的尺寸（也就是相当于纸箱的内径尺寸），如果放的是多个物品，要先测量一个物品的长宽高，然后再看需要怎么放好看，放多少个，最后再计算出总的尺寸的长宽高。

三层纸箱的尺寸是在内径基础上长宽高各加1-1.5厘米五层纸箱尺寸是在内径基础上长宽高各加1.5-2厘米计算纸箱面积=长X宽：首次算出料长和料宽（单位都换算成米）按最简单的对口纸箱为例：料长=（长+宽）X2+0.05料宽=宽+高+0.01纸箱的面积=料长X料宽内规格+纸板薄厚=生产制造规格、生产制造规格+纸层薄厚=外规格、内规格+纸板薄厚=外规格。

但是，这些计算方式仅适用于纸箱的长度和宽度。

而纸箱的高面因为上下左右都有条横压线和90°弯曲，所以箱高计算方法为:内规格+2个纸板薄厚=生产制造规格、生产制造规格+2个纸层薄厚=外规格、内规格+2个纸板薄厚=外规格。

纸箱形式1、包卷式纸箱包裹瓦楞纸箱与0210箱有些相似，不同之处在于0210箱的边缘方向平行于空白纸板的宽度，而包裹瓦楞纸箱的边缘方向平行于纸板的长度。

0210箱接头连接到主箱表面，而包装纸盒连接到侧箱表面。

0210包装盒内外摇盖的压痕线在一条直线上，而包装盒是不同的。

2、分离式纸箱分离式纸板箱在流通过程中可以分为两个以上，主要解决大量生产和小量销售的矛盾。

分离纸盒可以在传统标准纸盒类型的基础上结合各种辅料，也可以采用全新的成型方法。

3、三角柱型纸箱三角形柱型纸箱是壳体与角衬个页面成形，纸箱的4个角隅产生三角形柱或斜角柱构造，进而使抗拉强度提升20%-50%。

与普通瓦楞纸箱相比，三角瓦楞纸箱的抗压强度在标准条件下可提高20%-30%，在高湿度条件下可提高40%-60%。

因此，箱体不会凸出，尤其是在潮湿条件下。

以上就是为大家整理有关纸箱的一些相关资料，希望能给大家带来一些帮助。

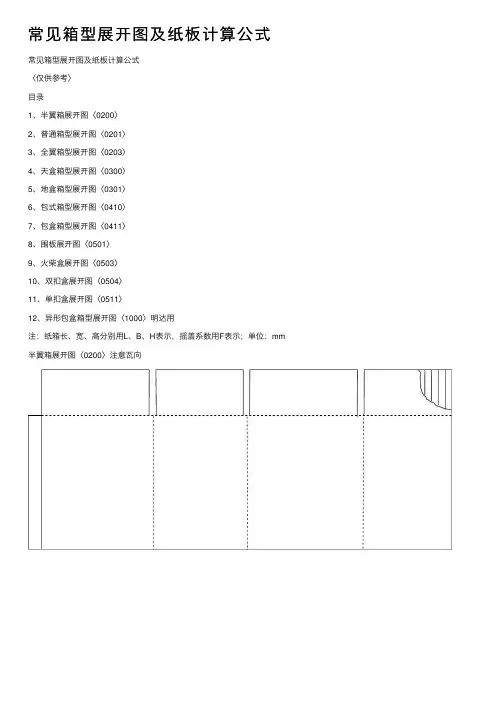

常见箱型展开图及纸板计算公式常见箱型展开图及纸板计算公式〈仅供参考〉⽬录1、半翼箱展开图〈0200〉2、普通箱型展开图〈0201〉3、全翼箱型展开图〈0203〉4、天盒箱型展开图〈0300〉5、地盒箱型展开图〈0301〉6、包式箱型展开图〈0410〉7、包盒箱型展开图〈0411〉8、围板展开图〈0501〉9、⽕柴盒展开图〈0503〉10、双扣盒展开图〈0504〉11、单扣盒展开图〈0511〉12、异形包盒箱型展开图〈1000〉明达⽤注：纸箱长、宽、⾼分别⽤L、B、H表⽰，摇盖系数⽤F表⽰；单位：mm 半翼箱展开图〈0200〉注意⽡向半翼箱展开图〈0200-1〉有底⽆盖注意⽡向普通箱型展开图〈0201〉注意⽡向L B L幅宽=（1/2B+1）+H+（1/2B+1）（单⽡）（1/2B+1）+H+（1/2B+2）（双⽡）长度=（L+B）x2+30 （单⽡）（L+B）x2+35 （双⽡）单价：mmH普通箱型展开图〈0201-1〉逆⽡注意⽡向L B L幅宽=（1/2B+1）+H+（1/2B+1）（单⽡）（1/2B+1）+H+（1/2B+2）（双⽡）长度=（L+B）x2+30 （单⽡）（L+B）x2+35 （双⽡）全翼箱型展开图〈0203〉注意⽡向单价：mmH纸板规格：幅宽=B+H+B长度=（L+B）x2+30（单⽡）（L+B）x2+35（双⽡）单位：mm全翼箱型展开图〈0203-1〉逆⽡注意⽡向BHB L LB B纸板规格：幅宽=L+B x2+5长度=B +H单位：mmBHB L LB B天盒箱型展开图〈0300〉注意⽡向B幅宽=H ＋B ＋H 长度=H ＋L ＋H 单位：mm天盒箱型展开图〈0300-1〉开槽在宽度注意⽡向B幅宽=H ＋B ＋H 长度=H ＋L ＋H 单位：mm 地盒箱型展开图〈0301〉注意⽡向纸板规格：幅宽=H+B+H长度=H+L+H 单位：mmB H地盒箱型展开图〈0301-1〉开槽在长度注意⽡向B幅宽=H＋B＋H长度=H＋L＋H单位：mm包式箱展开图〈0410〉注意⽡向HBHBH L H纸板规格：幅宽=H+B+H+B+H长度=H+L+H单位：mm包盒箱〈0411〉L H纸板规格：幅宽=1/2B+H+B+H+1/2B长度=H+L+H单位：mm 1/2B H B H 1/2B注意⽡向包盒箱〈0411-1〉L H纸板规格：幅宽= H+L+H长度=1/2B+H+B+H+1/2B单位：mm 1/2B H B H 1/2B注意⽡向围板展开图〈0501〉注意⽡向L纸板规格：幅宽=H长度=30（单⽡）+L+B+L+B35（双⽡）+L+B+L+B单位：mm围板展开图〈0501-1〉钉条在宽度注意⽡向纸板规格：幅宽=H长度=30（单⽡）+L+B+L+B 35（双⽡）+L+B+L+B单位：mm⽕柴盒展开图〈0503〉注意⽡向L纸板规格：幅宽=30（单⽡）+B+H+B+H35（双⽡）+B+H+B+H长度= L单位：mm双扣盒展开图〈0504〉（⾝和条展开图需分开打印）双扣盒⾝展开图〈0504-1〉注意⽡向35 35⾝H 纸板规格：⾝：幅宽=H长度=35+ B+L+B+35双扣盒条展开图〈0504-2〉注意⽡向50 50 条 L条：幅宽=50+B+H+B+50 长度= L 单位：mm单扣盒展开图〈0511〉（⾝和条展开图需分开打印）。

纸箱计算方法-CAL-FENGHAI.-(YICAI)-Company One1纸箱计算方法纸箱价格算法1. （长+宽+5）X（宽+高+3）单价/10000=纸箱单价（长+3）X（宽+3）单价/10000=平卡单价单价=每平方英寸纸的单价2. （长+宽+）×（宽+高+）×2×单价三层≈元/㎡五层≈元/㎡七层≈元/㎡纸箱垫片一般为30×20㎝/个元/个先给大家简单看一下瓦楞纸箱价格计算方法纸箱的结构表达式如下：面纸:纸名，重量/瓦纸：瓦纸强度，重量，楞型/芯纸：瓦纸强度，重量/里纸：纸名，重量实例：面纸牛皮卡300克/高瓦180克（A/B楞）/芯纸180克普瓦/里纸280克箱板纸瓦楞纸箱计价公式纸箱价格（元）=瓦楞纸板出厂每平方米价（元/m2）×纸箱展开面积（m2）一、瓦楞纸板出厂每平方米价的计算1．瓦楞纸板的组成瓦楞纸板主要分为三层瓦楞纸板、五层瓦楞纸板和七层瓦楞纸板。

三层瓦楞纸箱主要用于包装重量较轻的内包装物，三层瓦楞纸箱又叫单瓦楞纸箱其结构是由一张瓦楞纸两面各粘一张面纸组合而成。

五层瓦楞纸箱主要用于单件包装重量较轻且易破碎的内装物；五层瓦楞纸箱又叫双瓦楞纸箱，过去简称为三黄两瓦。

五层瓦楞纸箱的结构是由面纸、里纸、两张芯纸和两张瓦楞纸粘合而成，楞型的组合通常采用AB型（重庆地区药品包装以此型最多）、AC型、BC型、AE型或BE型。

七层瓦楞纸箱由下列纸板组成三层瓦楞箱板纸（主要用于重型商品的包装，如摩托车等）；组成：由面纸、瓦楞纸、芯纸、瓦楞纸、芯纸、瓦楞纸、里纸粘合而成。

瓦楞楞型的组合通常采用BAB型、BAA型、CAC型或BAC型2．统一瓦楞纸板的计量单位1）.一般纸箱厂购进时面纸、里纸、芯纸、瓦楞原纸均以吨价计算。

即各种面纸、里纸、芯纸、瓦楞原纸为每吨多少元，其单位表示为”元/吨”，而计算时必须换成”元/公斤”，如进价为5200元/吨，则按公斤算即为5200元/1000kg=元/kg.2).一般纸张的重量通常讲克重，实际上应为每平方米多少克重即各种面纸、里纸、芯纸、瓦楞原纸重量均以”克/m2”为代表单位，为计算必须统一其用量单位，这里必须把“克/ m2” 换算成“kg/m2” 。

注:1﹑(L*W*H)﹕表示邮购盒或彩盒的长宽高尺寸﹔n﹑m﹑k表示每一个外箱每层的每列或行所摆设的套数﹒2﹑彩盒收货公差以外围尺寸测量﹕小于400mm的公差是+1.0/-1.5﹔大于或等于400mm 的公差是+1.5/-2.0﹒3﹑E坑彩盒外围尺寸计算＝刀模尺寸（L+3)×(W+2)×(H+2)﹒[参考CF004/11/2(2002年)文件]
4﹑450gsm卡纸彩盒外围尺寸计算=刀模尺寸(L+1)x(W+1)x(H+1).
5﹑双坑箱或盒的收货公差是﹕+3.0mm/-5.0mm ﹔单坑箱或盒收货公差﹕+3.0mm/-3.0mm ﹒6﹑n﹑m两项中数值较大的用作"长"﹐较小的用作"宽"﹒
修正﹕
1﹑序号﹕3﹑4合并为3﹔ 5﹑6合并为4﹔ 7﹑8合并为5﹔
9﹑10合并为6﹔ 11﹑12合并为7﹔ 13﹑14合并为8
2﹑第5号﹑8号的外箱订箱尺寸放大﹒（实际生产太紧）
3﹑11号﹑12号外箱印箱尺寸改小﹒（原资料有误）高
(短
寬(長邊)
(圖一)。

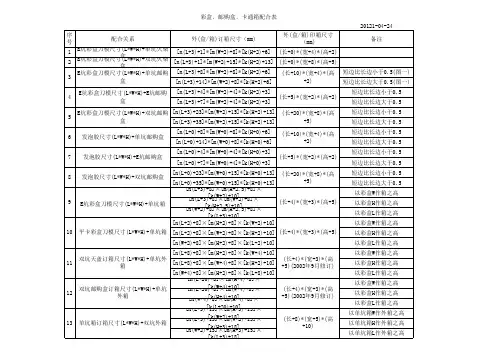

序配合关系号E坑彩盒刀模尺寸 (L*W*H)+单坑火柴1盒E坑彩盒刀模尺寸 (L*W*H)+双坑火柴2盒E坑彩盒刀模尺寸 (L*W*H)+单坑邮购3盒E坑彩盒刀模尺寸 (L*W*H)+E坑邮购4盒E坑彩盒刀模尺寸 (L*W*H)+双坑邮购5盒6发泡胶尺寸 (L*W*H)+单坑邮购盒7发泡胶尺寸 (L*W*H)+E坑邮购盒8发泡胶尺寸 (L*W*H)+双坑邮购盒9E坑彩盒刀模尺寸 (L*W*H)+单坑箱10平卡彩盒刀模尺寸 (L*W*H)+单坑箱双坑天盖订箱尺寸 (L*W*H)+单坑外11箱双坑邮购盒订箱尺寸 (L*W*H)+单坑12外箱13单坑箱订箱尺寸 (L*W*H)+双坑外箱彩盒﹑邮购盒﹑卡通箱配合表外( 盒/ 箱) 订箱尺寸（ mm)[n(L+3)+1]*[m(W+2)+8]*[k(H+2)+6][n(L+3)+1]*[m(W+2)+15]*[k(H+2)+13][n(L+3)+8]*[m(W+2)+8]*[k(H+2)+6][n(L+3)+14]*[m(W+2)+8]*[k(H+2)+6][n(L+3)+4]*[m(W+2)+4]*[k(H+2)+3][n(L+3)+7]*[m(W+2)+4]*[k(H+2)+3][n(L+3)+23]*[m(W+2)+15]*[k(H+2)+13][n(L+3)+35]*[m(W+2)+15]*[k(H+2)+13][n(L+0)+8]*[m(W+0)+8]*[k(H+0)+6][n(L+0)+14]*[m(W+0)+8]*[k(H+0)+6][n(L+0)+4]*[m(W+0)+4]*[k(H+0)+3][n(L+0)+7]*[m(W+0)+4]*[k(H+0)+3][n(L+0)+23]*[m(W+0)+15]*[k(H+0)+13][n(L+0)+35]*[m(W+0)+15]*[k(H+0)+13][n(L+3)+8] ×[m(H+2.5)+8] ×[k(W+2)+10][n(L+3)+8] ×[m(W+2)+8]×[k(H+2.5)+10][n(W+2)+8] ×[m(H+2.5)+8] ×[k(L+3)+10][n(L+2)+8] ×[m(H+2)+8] ×[k(W+2)+10][n(L+2)+8] ×[m(W+2)+8]×[k(H+2)+10][n(W+2)+8] ×[m(H+2)+8] ×[k(L+2)+10][n(L+8)+8] ×[m(H+2)+8] ×[k(W+4)+10][n(L+8)+8] ×[m(W+4)+8]×[k(H+2)+10][n(W+4)+8] ×[m(H+2)+8] ×[k(L+8)+10][n(L+20)+8] ×[m(H+4)+8] ×[k(W+4)+10][n(L+20)+8] ×[m(W+4)+8]×[k(H+4)+10][n(W+4)+8] ×[m(H+4)+8] ×[k(L+20)+10][n(L+3)+15] ×[m(H+3)+15] ×[k(W+2)+18][n(L+3)+15] ×[m(W+2)+15]×[k(H+3)+18][n(W+2)+15] ×[m(H+3)+15] ×[k(L+3)+18]外(盒/ 箱) 印箱尺寸（m m)( 长+0)*( 宽+4)*( 高+2)( 长+0)*( 宽+8)*( 高+5)( 长+10)*( 宽+4)*( 高+2)( 长+5)*( 宽+2)*( 高+2)( 长+20)*( 宽+8)*( 高+5)( 长+10)*( 宽+4)*( 高+2)( 长+5)*( 宽+2)*( 高+2)( 长+20)*( 宽+8)*( 高+5)( 长+4)*( 宽+3)*( 高+5)( 长+4)*( 宽+3)*( 高+5)( 长+4)*( 宽+3)*( 高+5)(2002 年9月修订)( 长+4)*( 宽+3)*( 高+5)(2002 年9月修订)( 长+8)*( 宽+5)*( 高+10)20121-04-24备注短边比长边小于 0.5( 图一)短边比长边大于 0.5( 图一)短边比长边小于 0.5短边比长边大于 0.5短边比长边小于 0.5短边比长边大于 0.5短边比长边小于 0.5短边比长边大于 0.5短边比长边小于 0.5短边比长边大于 0.5短边比长边小于 0.5短边比长边大于 0.5以彩盒 W作箱之高以彩盒 H作箱之高以彩盒 L作箱之高以彩盒 W作箱之高以彩盒 H作箱之高以彩盒 L作箱之高以彩盒 W作箱之高以彩盒 H作箱之高以彩盒 L作箱之高以彩盒 W作箱之高以彩盒 H作箱之高以彩盒 L作箱之高以单坑箱 W作外箱之高以单坑箱 H作外箱之高以单坑箱 L作外箱之高序配合关系号14E坑天盒刀模尺寸 (L*W*H)+双坑外箱单坑天盒刀模尺寸 (L*W*H)+双坑外15箱双坑天盒刀模尺寸 (L*W*H)+双坑外16箱17双坑密封彩盒 +双坑外箱单坑火柴盒订箱尺寸 (L*W*H)+双坑18外箱双坑火柴盒订箱尺寸 (L*W*H)+双坑19外箱20E坑彩盒刀模尺寸 (L*W*H)+双坑外箱彩盒﹑邮购盒﹑卡通箱配合表外( 盒/ 箱) 订箱尺寸（ mm)[n(L+2)+15] ×[m(H+1)+15] ×[k(W+1)+18][n(L+2)+15] ×[m(W+1)+15]×[k(H+1)+18][n(W+1)+15] ×[m(H+1)+15] ×[k(L+2)+18][n(L+4)+15] ×[m(H+1)+15] ×[k(W+2)+18][n(L+4)+15] ×[m(W+2)+15]×[k(H+1)+18][n(W+2)+15] ×[m(H+1)+15] ×[k(L+4)+18][n(L+8)+15] ×[m(H+2)+15] ×[k(W+4)+18][n(L+8)+15] ×[m(W+4)+15]×[k(H+2)+18][n(W+4)+15] ×[m(H+2)+15] ×[k(L+8)+18][n(L+12)+15] ×[m(H+4)+15] ×[k(W+4)+18][n(L+12)+15] ×[m(W+4)+15]×[k(H+4)+18][n(W+4)+15] ×[m(H+4)+15] ×[k(L+12)+18][n(L+0)+15] ×[m(H+2)+15] ×[k(W+2)+18][n(L+0)+15] ×[m(W+2)+15]×[k(H+2)+18][n(W+2)+15] ×[m(H+2)+15] ×[k(L+0)+18][n(L+0)+15] ×[m(H+4)+15] ×[k(W+4)+18][n(L+0)+15] ×[m(W+4)+15]×[k(H+4)+18][n(W+4)+15] ×[m(H+4)+15] ×[k(L+0)+18][n(L+3)+15] ×[m(H+2.5)+15] ×[k(W+2)+18][n(L+3)+15] ×[m(W+2)+15]×[k(H+2.5)+18][n(W+2)+15] ×[m(H+2.5)+15] ×[k(L+3)+18][n(L+6)+15] ×[m(H+2)+15] ×20121-04-24外( 盒/ 箱) 印箱尺寸备注（mm)以天盒 W作外箱之高( 长+8)*( 宽+5)*( 高以天盒 H作外箱之高+10)以天盒 L作外箱之高以天盒 W作外箱之高( 长+8)*( 宽+5)*( 高以天盒 H作外箱之高+10)以天盒 L作外箱之高以天盒 W作外箱之高( 长+8)*( 宽+5)*( 高以天盒 H作外箱之高+10)以天盒 L作外箱之高以天盒 W作外箱之高( 长+8)*( 宽+5)*( 高以天盒 H作外箱之高+10)以天盒 L作外箱之高以单坑火柴盒 W作外箱之高( 长+8)*( 宽+5)*( 高以单坑火柴盒 H作外箱之高+10)以单坑火柴盒 L作外箱之高以双坑火柴盒 W作外箱之高( 长+8)*( 宽+5)*( 高以双坑火柴盒 H作外箱之高+10)以双坑火柴盒 L作外箱之高以彩盒 W作外箱之高( 长+8)*( 宽+5)*( 高以彩盒 H作外箱之高+10)以彩盒 L作外箱之高以单坑彩盒 W作外箱之高21单坑彩盒刀模尺寸 (L*W*H)+双坑外箱（RC单坑红白盒同单坑彩盒）[k(W+2)+18][n(L+6)+15] ×[m(W+2)+15]×[k(H+2)+18][n(W+2)+15] ×[m(H+2)+15] ×[k(L+6)+18][n(L+2)+15] ×[m(H+2)+15] ×( 长+8)*( 宽+5)*( 高以单坑彩盒 H作外箱之高+10)以单坑彩盒 L作外箱之高以彩盒 W作外箱之高平卡彩盒刀模尺寸 (L*W*H)+双坑外22箱单坑邮购盒订箱尺寸 (L*W*H)+双坑23外箱[k(W+2)+18][n(L+2)+15] ×[m(W+2)+15]×[k(H+2)+18][n(W+2)+15] ×[m(H+2)+15] ×[k(L+2)+18][n(L+10)+15] ×[m(H+2)+15] ×[k(W+2)+18][n(L+10)+15] ×[m(W+2)+15]×[k(H+2)+18]( 长+8)*( 宽+5)*( 高以彩盒 H作外箱之高+10)以彩盒 L作外箱之高以单坑邮购盒 W作外箱之高( 长+8)*( 宽+5)*( 高以单坑邮购盒 H作外箱之高+10)彩盒﹑邮购盒﹑卡通箱配合表序配合关系外( 盒/ 箱) 订箱尺寸（ mm) 23号外箱[n(W+2)+15]×[m(H+2)+15] ×[k(L+10)+18][n(L+20)+15]×[m(H+4)+15] ×外( 盒/ 箱) 印箱尺寸（mm)+10)20121-04-24备注以单坑邮购盒 L作外箱之高以双坑邮购盒 W作外箱之高双坑邮购盒订箱尺寸 (L*W*H)+双坑24外箱25E坑邮购盒订箱尺寸 (L*W*H)+双坑外箱25E坑邮购盒订箱尺寸 (L*W*H)+双坑外箱平卡天盖刀模尺寸 (L*W*H)+双坑外26箱27E坑彩盒刀模尺寸 (L*W*H)+三坑外箱28单坑天盖刀模尺寸 (L*W*H)29双坑天盖刀模尺寸 (L*W*H)1﹑(L*W*H)﹕表示邮购盒或彩盒的注:长2﹑宽彩高盒尺收寸货﹔公n差﹑以m﹑外围k表尺示寸每测一量个﹕外小于 400mm的公差是 +1.0/-1.5 ﹔大于3﹑E坑彩盒外围尺寸计算＝刀模尺4﹑450gsm卡纸彩盒外围尺寸计算=5﹑双坑箱或盒的收货公差是﹕6﹑n﹑m两项中数值较大的用作 " 长"修1﹑序号﹕ 3﹑4合并为 3﹔5﹑6合[k(W+4)+18][n(L+20)+15] ×[m(W+4)+15]×[k(H+4)+18][n(W+4)+15] ×[m(H+4)+15] ×[k(L+20)+18][n(L+5)+15] ×[m(H+2)+15] ×[k(W+2)+18][n(L+5)+15] ×[m(W+2)+15]×[k(H+2)+18][n(W+2)+15] ×[m(H+2)+15] ×[k(L+5)+18][n(L+0)+15] ×[m(H+1)+15] ×[k(W+0)+18][n(L+0)+15] ×[m(W+0)+15]×[k(H+1)+18][n(W+0)+15] ×[m(H+1)+15] ×[k(L+0)+18][n(L+3)+20] ×[m(H+2.5)+20] ×[k(W+2)+23][n(L+3)+20] ×[m(W+2)+20]×[k(H+2.5)+23][n(W+2)+20] ×[m(H+2.5)+20] ×[k(L+3)+23]( 长+8)*( 宽+5)*( 高+10)( 长+8)*( 宽+5)*( 高+10)( 长+8)*( 宽+5)*( 高+10)( 长+8)*( 宽+5)*( 高+10)( 长+12)*( 宽+8)*( 高+15)(L+4) ×(W+2)×(H+1)(L+8) ×(W+4)×(H+2)以双坑邮购盒 H作外箱之高以双坑邮购盒 L作外箱之高以E坑邮购盒 W作外箱之高以E坑邮购盒 H作外箱之高以E坑邮购盒 L作外箱之高以卡纸天盖 W作外箱之高以卡纸天盖 H作外箱之高以卡纸天盖 L作外箱之高以彩盒 W作外箱之高以彩盒H作外箱之高以彩盒L作外箱之高寬(長邊 )高(短9﹑10合并为 6﹔11﹑122﹑第 5号﹑ 8号的外箱订箱尺寸放大3﹑11号﹑ 12号外箱印箱尺寸改小﹒(圖一 )。

1.纸盒尺寸标注的三种类型。

（1）制造尺寸。

纸盒的加工制造尺寸，标注在结构设计展开图（工作图)上，可用X表示，直角六面体纸盒、纸箱的内尺寸用L*W*D表示（如图3-17）。

图3-17 常规纸盒展开图绘制长宽高（2）内尺寸。

纸盒成型后构成内部空间的尺寸，直角六面体纸盒、纸箱的内尺寸可用X1或L1*B1*H1用表示。

内尺寸一般由包装物的数量、形状、大小，或内包装的形式、大小决定的，是纸容器结构设计的重要依据。

在包装盒设计过程中，制造尺寸要依据内尺寸计算确定，以保证按照制造尺寸加工的容器，成型后满足内尺寸，即容积量的要求。

（3）外尺寸。

纸盒成型后构成的外部最大空间尺寸，反映容器所占空间体积的大小。

如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。

外尺寸是外包装、运输包装及储运、堆码及货架的设计依据（如图3-18）。

图18图192.纸盒设计图标注方法。

（1）纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致，尺寸界线从裁切线或中心线（或槽中心线）引出，也可把裁切线、中心线当做尺寸界线标注。

（2）印刷文字、图案以稿样为准，在设计图上不必画出，只需按比例标出尺寸范围，、用点划线画出，并在技术要求中注明印刷涂油的要求即可。

（3）立体图样应标注内尺寸，如需标注外尺寸，应在尺寸前加注“外”字。

（4）纸板名称、规格、厚度可在技术要求中提出。

3.管型折叠纸盒的结构与尺寸规范。

（1）粘贴翼倒角角度：10*15。

（2）切缝锁合/封口主摇翼宽度缩减量：一般为0.80mm或纸板厚度。

（3）切缝锁合/插舌翼片缩进量：一般为0.8mm或纸板厚度。

（4）切缝锁合/防尘翼（封口副翼）肩：根据纸盒尺寸和I 或纸板厚度而变化。

（5）切缝锁合/主防尘翼（封口副翼）角度：一般为45（6）切缝锁合/次防尘翼（封口副翼）角度：一般为15。

（7）防尘翼（封口副翼）缩进量：一般为…8111111或纸板厚度。

（8）摩檫锁合/插舌翼肩：根据纸盒尺寸和或纸板厚度而变化。
