塑料件结构设计准则培训

一文看懂塑胶产品结构设计准则塑胶产品结构设计准则是指在设计塑胶制品时应遵循的一些原则和指导方针，以确保产品具有较好的结构设计、性能和品质。

下面一文将从以下几个方面对塑胶产品结构设计准则进行说明。

一、结构合理性塑胶制品的结构合理性是指在产品的设计中，结构要简洁、紧凑，且能够满足产品的功能要求。

合理的结构设计可以减少零件的数量，简化加工工艺，提高生产效率和降低成本。

此外，结构还应考虑产品的使用要求和使用环境，以确保产品具有较好的使用性能。

二、材料选择在塑胶制品的结构设计中，材料的选择是至关重要的。

合适的材料能够提供较好的强度和耐用性，同时还要满足产品的外观和质感要求。

在材料选择时，要考虑产品的功能要求，包括承受的载荷、环境条件等。

此外，还要考虑材料的加工性能和成本，以确保产品的可制造性和经济性。

三、模具设计塑胶制品的模具设计是确保产品质量和生产效率的重要一环。

模具的设计应考虑产品的结构和外观要求，以及材料的特性和加工工艺。

合理的模具设计可以减少产品的缺陷和变形，提高产品的一致性和精度。

此外，还要注重模具的维护和保养，以延长模具的使用寿命。

四、设计审查设计审查是确保产品设计合理性和质量的重要手段。

设计审查应包括结构设计、材料选择、模具设计等方面。

通过设计审查，可以发现和解决产品设计过程中存在的问题，提高产品的设计质量和可制造性。

五、设计创新在塑胶产品的结构设计中，要注重创新。

创新的设计可以提高产品的竞争力和市场价值。

设计人员应不断学习和积累经验，结合市场需求和技术发展趋势，推进产品的技术创新和结构创新。

总之，塑胶产品结构设计准则是指在设计塑胶制品时应遵循的一系列原则和指导方针。

合理的结构设计、材料选择、模具设计以及设计创新都是塑胶产品结构设计中需要关注的重要方面。

通过遵循这些准则，可以确保塑胶产品具有较好的结构设计、性能和品质。

塑胶结构设计入门知识一、材料选择1.功能要求：根据产品的使用环境和要求，选择具备必要性能的塑胶材料，如强度、耐热性和耐化学性等。

2.成本考虑：根据项目的预算和成本限制，选择经济合理的塑胶材料。

3.加工性能：考虑材料的流动性、收缩性和成型工艺，以确保能够实现设计要求并提高产能。

常见的塑胶材料有聚丙烯(PP)、高密度聚乙烯(HDPE)、聚氯乙烯(PVC)、聚苯乙烯(PS)和聚碳酸酯(PC)等。

二、设计原则1.强度设计：根据产品的负荷和使用条件，确定塑胶零件的强度要求，并通过合理的形状设计和增加必要的加强材料来满足强度要求。

2.塑胶件的收缩和变形：由于塑胶材料在冷却过程中会发生收缩，设计时应考虑材料的收缩率，以避免零件尺寸不准确或变形。

3.壁厚设计：过于薄的壁厚可能导致塑胶零件的强度不足，而过于厚的壁厚会导致零件成本上升。

因此，应根据功能需求和材料性能合理选择壁厚。

4.结构合理：设计时应避免尖角、槽口和开放式结构，以免成型困难或产生应力集中。

三、常见问题1.气泡：气泡通常由于材料中的挥发物未能完全释放导致的。

解决方法包括调整填料速度、增加干燥时间和使用适当的材料等。

2.缩孔：缩孔是由于材料在冷却过程中收缩不均匀而产生的。

可以通过增加填充压力或改变产品的几何形状来减少缩孔。

3.白痕：白痕是在成形过程中形成的表面瑕疵，通常是由于温度不均匀或材料与金属模具的摩擦导致的。

可以通过调整温度和增加模具通气孔来减少白痕。

4.裂纹：裂纹通常是由于过分的应力或不适当的设计造成的。

解决方法包括增加加强材料、改变设计形状和加强结构等。

总结：。

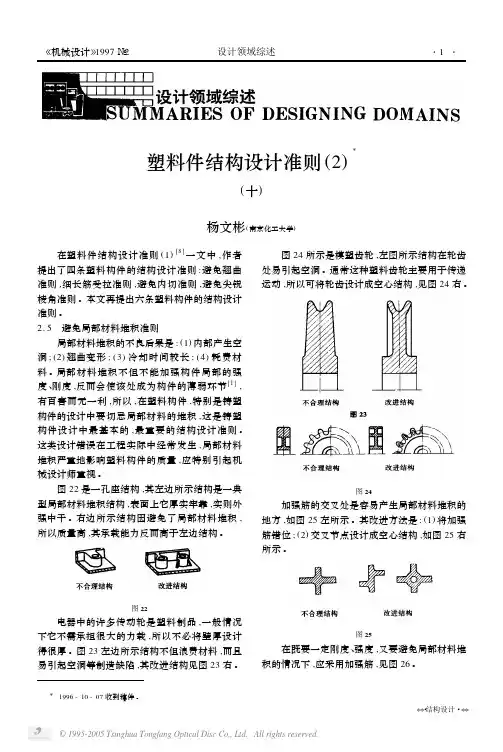

——塑胶件结构设计基本原则塑胶件结构设计基本原则1.避免翘曲准则2.细长筋受拉准则3.避免内切准则4.避免尖锐棱角准则1.避免翘曲准则翘曲现象经常出现于塑料构件中，所以塑料件的结构设计应特别注意避免翘曲。

翘曲的主要原因是由于模塑成型过程中，构件冷却不均匀，产生内应力，引起翘曲变形。

造成冷却不均匀的原因主要有三种：（1）材料分布不均匀；（2）散热边界条件不均匀；（3）结构不对称。

1.避免翘曲准则壁厚不均匀的构件易出现却不均匀现象，从而导致构件翘曲变形。

在因构件本身功能要求的限制无法做到的情况下，应在两不同壁厚之间留有缓慢的过渡段。

不合理结构合理结构1.避免翘曲准则壁厚过大的塑件内部易产生空洞等缺陷，所以常设置加强筋提高构件的刚度。

过薄或过厚的加强筋也会导致构件的翘曲变形。

加强筋的壁厚要与底板壁厚相当，不要超过底板的壁厚。

不合理结构合理结构s 0.6s3s1.避免翘曲准则壁厚均匀的塑件也会产生翘曲变形，下图左侧的大平板从几何形状上来说完全均匀，但冷却不均匀；外部冷却快，内部冷却慢；板越大，不均匀越严重。

解决这个问题的方法是将平板改成拱板，下图右图所示，这样提高了板的抗弯刚度，从而有利于减少或消除构件的翘曲变形。

不合理结构合理结构1.避免翘曲准则另一种因冷却不均匀而产生翘曲变形的结构是带拐角的塑件。

拐角内外散热速度不一样，内慢外快。

解决的措施是加大内拐角的散热面积，改直角为倒角或设置一槽。

不合理结构合理结构2.细长筋受拉准则加强筋是塑胶件中的常见结构，一般比较细长。

塑料的弹性模量很低，所以易出现失稳问题，特别是细长结构。

应使细长筋尽量处于受拉状态。

不合理结构合理结构3.避免内切准则有内切结构无法直接脱模，必须用模芯或侧向抽芯机构，增大了模具制造的复杂性，从而增加了模具成本。

塑料件的结构设计应考虑到脱模的可能与方便，应避免有内切的结构。

下图左侧结构内外都有内切问题，即不可能用单一模具制作，从而增大模具的制造成本，其改进结构如右图所示。

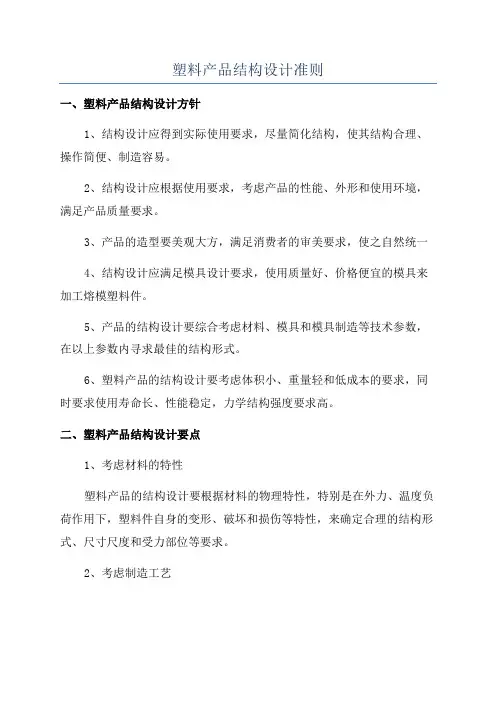

塑料产品结构设计准则
一、塑料产品结构设计方针
1、结构设计应得到实际使用要求，尽量简化结构，使其结构合理、操作简便、制造容易。

2、结构设计应根据使用要求，考虑产品的性能、外形和使用环境，满足产品质量要求。

3、产品的造型要美观大方，满足消费者的审美要求，使之自然统一
4、结构设计应满足模具设计要求，使用质量好、价格便宜的模具来加工熔模塑料件。

5、产品的结构设计要综合考虑材料、模具和模具制造等技术参数，在以上参数内寻求最佳的结构形式。

6、塑料产品的结构设计要考虑体积小、重量轻和低成本的要求，同时要求使用寿命长、性能稳定，力学结构强度要求高。

二、塑料产品结构设计要点
1、考虑材料的特性
塑料产品的结构设计要根据材料的物理特性，特别是在外力、温度负荷作用下，塑料件自身的变形、破坏和损伤等特性，来确定合理的结构形式、尺寸尺度和受力部位等要求。

2、考虑制造工艺
塑料产品的结构设计要根据熔模塑料件的制造工艺，满足模具结构的设计要求，充分发挥塑料的加工性能，力求产品尺寸精度高、表面光滑度强，实现质量稳定、成本低的目的。

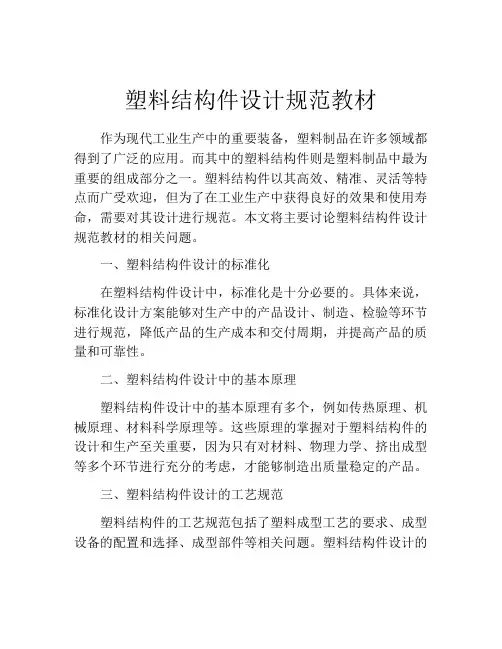

塑料结构件设计规范教材作为现代工业生产中的重要装备，塑料制品在许多领域都得到了广泛的应用。

而其中的塑料结构件则是塑料制品中最为重要的组成部分之一。

塑料结构件以其高效、精准、灵活等特点而广受欢迎，但为了在工业生产中获得良好的效果和使用寿命，需要对其设计进行规范。

本文将主要讨论塑料结构件设计规范教材的相关问题。

一、塑料结构件设计的标准化在塑料结构件设计中，标准化是十分必要的。

具体来说，标准化设计方案能够对生产中的产品设计、制造、检验等环节进行规范，降低产品的生产成本和交付周期，并提高产品的质量和可靠性。

二、塑料结构件设计中的基本原理塑料结构件设计中的基本原理有多个，例如传热原理、机械原理、材料科学原理等。

这些原理的掌握对于塑料结构件的设计和生产至关重要，因为只有对材料、物理力学、挤出成型等多个环节进行充分的考虑，才能够制造出质量稳定的产品。

三、塑料结构件设计的工艺规范塑料结构件的工艺规范包括了塑料成型工艺的要求、成型设备的配置和选择、成型部件等相关问题。

塑料结构件设计的成功与否取决于工艺的是否规范，因此对塑料成型工艺的了解和掌握也是塑料结构件设计中的重要部分。

四、塑料结构件设计中的重点问题塑料结构件的设计中还有一些重点问题，例如材料的选择、模具的设计、部件的接口设计、塑料件颜色的配色以及表面处理等。

这些问题的解决需要充分考虑到产品的使用环境和特殊要求，因此需要在设计时进行充分的研究和考虑。

五、塑料结构件设计的开发流程整个塑料结构件的设计开发流程包含了塑料成型工艺的规划、模具制作、样品验证、批量生产等流程，每个环节都有其重要性。

因此对于任何塑料结构件的开发设计，都需要充分考虑整个流程，保证各个环节的顺利进行，并达到设计要求。

六、塑料结构件设计中的注意事项在塑料结构件设计的过程中，还有一些需要注意的事项。

例如需要充分考虑产品的使用环境和寿命要求，设计充分考虑材料的性能和目标市场需求，预先做好样品的合格验证工作等。

塑料件结构设计培训教程11. 前言塑料件在工业制造中具有广泛应用，其结构设计的优良程度直接影响到产品的质量和性能，同时也影响到生产成本和效率。

因此，塑料件结构设计是塑料制品行业的重要技术之一。

为了提高广大设计工程师的塑料件结构设计水平，本教程特别推出了塑料件结构设计培训教程系列。

本教程1主要介绍塑料件结构设计相关基础知识和基本要求，希望能够为设计师们提供有益的指导和帮助。

2. 塑料件结构设计基础知识2.1 塑料件分类根据产品的用途、材质和加工工艺不同，塑料件可分为以下几类：•工程塑料件：一般采用强度高、耐热性好、绝缘性能好的工程塑料制成。

适用于汽车、电子、通讯、航空航天等领域。

•日用塑料件：一般采用低成本、易加工的常规塑料制成。

适用于模具制造、家电、文具、玩具等领域。

•特种塑料件：一般采用特种塑料制成，如防静电、防辐射、防震等特殊功能塑料。

适用于半导体、电子、航空航天等需求特殊功能的产品中。

2.2 塑料件的特点与金属件相比，塑料件具有以下几个独特的特点：•比重轻：塑料的比重约为金属的1/3，可大大减轻产品重量，节省成本。

•加工性好：塑料具有优异的可塑性和可加工性，易于制造成复杂形状的零部件。

•耐腐蚀性好：塑料具有优异的耐腐蚀性能，避免了金属件对化学品的腐蚀和锈蚀。

•绝缘性好：塑料具有优异的电绝缘性，可用作绝缘材料，避免电路中出现短路等问题。

•成本低：塑料成本相对较低，加工和维护成本也较低。

2.3 塑料件结构设计基本要求•物理性能及强度要求：包括对材料强度、硬度、耐热、韧性、耐腐蚀等指标的要求。

不同的材料具有不同的物理性能，设计师应根据产品的使用环境选用合适的材料。

•组装性要求：包括对塑料件的法兰、插销、外露壳等组装要求，确保组装后件之间的配合精度，减少出现功能失效的可能性。

•外观质量要求：塑料件的外观质量和偏差也是很重要的一点，包括外观颜色、平整度、加工线、表面缺陷等指标的要求。

外观质量直接关系到产品的美观性和产品的销售情况。
