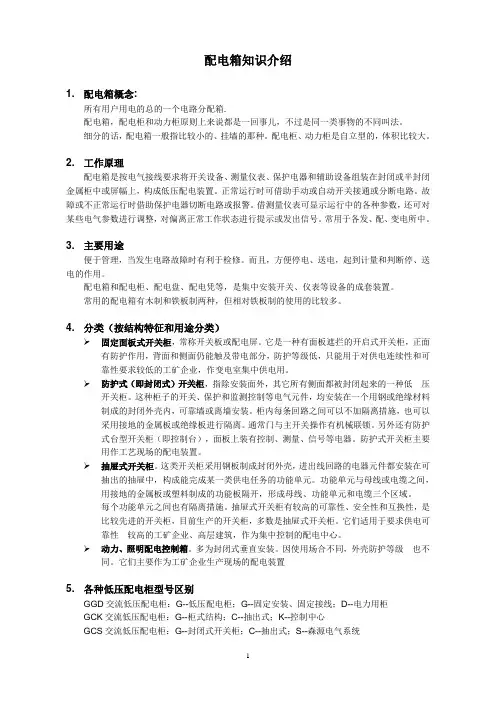

配电箱知识介绍

配电箱知识介绍1. 配电箱概念:所有用户用电的总的一个电路分配箱.配电箱，配电柜和动力柜原则上来说都是一回事儿，不过是同一类事物的不同叫法。

细分的话，配电箱一般指比较小的、挂墙的那种。

配电柜、动力柜是自立型的，体积比较大。

2. 工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

3. 主要用途便于管理，当发生电路故障时有利于检修。

而且，方便停电、送电，起到计量和判断停、送电的作用。

配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，但相对铁板制的使用的比较多。

4. 分类（按结构特征和用途分类）➢固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

➢防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

➢抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

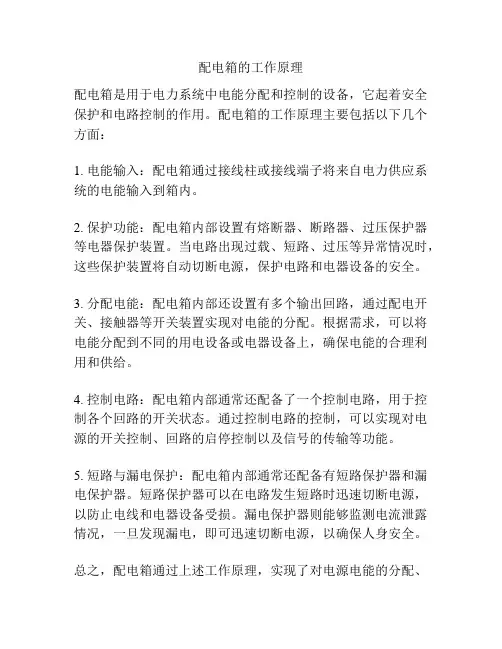

配电箱的工作原理
配电箱是用于电力系统中电能分配和控制的设备，它起着安全保护和电路控制的作用。

配电箱的工作原理主要包括以下几个方面：
1. 电能输入：配电箱通过接线柱或接线端子将来自电力供应系统的电能输入到箱内。

2. 保护功能：配电箱内部设置有熔断器、断路器、过压保护器等电器保护装置。

当电路出现过载、短路、过压等异常情况时，这些保护装置将自动切断电源，保护电路和电器设备的安全。

3. 分配电能：配电箱内部还设置有多个输出回路，通过配电开关、接触器等开关装置实现对电能的分配。

根据需求，可以将电能分配到不同的用电设备或电器设备上，确保电能的合理利用和供给。

4. 控制电路：配电箱内部通常还配备了一个控制电路，用于控制各个回路的开关状态。

通过控制电路的控制，可以实现对电源的开关控制、回路的启停控制以及信号的传输等功能。

5. 短路与漏电保护：配电箱内部通常还配备有短路保护器和漏电保护器。

短路保护器可以在电路发生短路时迅速切断电源，以防止电线和电器设备受损。

漏电保护器则能够监测电流泄露情况，一旦发现漏电，即可迅速切断电源，以确保人身安全。

总之，配电箱通过上述工作原理，实现了对电源电能的分配、
保护和控制，确保电力系统的安全运行。

同时，它还能提供对电能的监测和管理，提高了用电的效率和安全性。

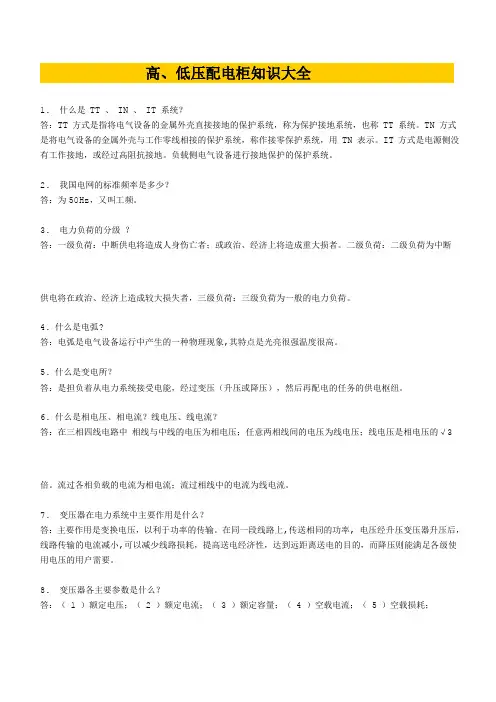

高、低压配电柜知识大全1. 什么是 TT 、 IN 、 IT 系统？答：TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。

TN 方式是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用 TN 表示。

IT 方式是电源侧没有工作接地，或经过高阻抗接地。

负载侧电气设备进行接地保护的保护系统。

2. 我国电网的标准频率是多少？答：为50Hz，又叫工频。

3. 电力负荷的分级？答：一级负荷：中断供电将造成人身伤亡者；或政治、经济上将造成重大损者。

二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为一般的电力负荷。

4. 什么是电弧?答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮很强温度很高。

5. 什么是变电所？答：是担负着从电力系统接受电能，经过变压（升压或降压），然后再配电的任务的供电枢纽。

6. 什么是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。

流过各相负载的电流为相电流；流过相线中的电流为线电流。

7. 变压器在电力系统中主要作用是什么？答：主要作用是变换电压，以利于功率的传输。

在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,可以减少线路损耗，提高送电经济性，达到远距离送电的目的，而降压则能满足各级使用电压的用户需要。

8. 变压器各主要参数是什么？答：（ 1 ）额定电压；（ 2 ）额定电流；（ 3 ）额定容量；（ 4 ）空载电流；（ 5 ）空载损耗；（ 6 ）短路损耗；（ 7 ）阻抗电压；（ 8 ）绕组连接图、相量图及连接组标号。

9. 什么叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。

10. 什么叫涡流？涡流的产生有哪些害处？答：当交流电流通过导线时，在导线周围会产生交变的磁场。

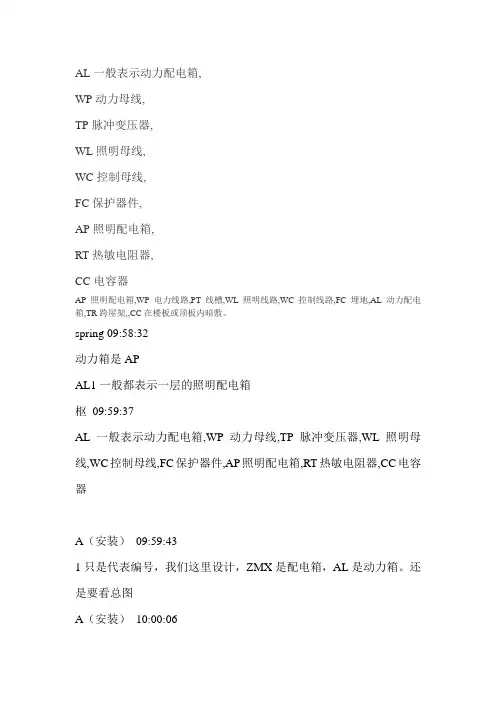

AL一般表示动力配电箱,
WP动力母线,
TP脉冲变压器,
WL照明母线,
WC控制母线,
FC保护器件,
AP照明配电箱,
RT热敏电阻器,
CC电容器
AP照明配电箱,WP电力线路,PT线槽,WL照明线路,WC控制线路,FC埋地,AL动力配电箱,TR跨屋架,,CC在楼板或顶板内暗敷。

spring 09:58:32
动力箱是AP
AL1一般都表示一层的照明配电箱
枢09:59:37
AL一般表示动力配电箱,WP动力母线,TP脉冲变压器,WL照明母线,WC控制母线,FC保护器件,AP照明配电箱,RT热敏电阻器,CC电容器
A（安装）09:59:43
1只是代表编号，我们这里设计，ZMX是配电箱，AL是动力箱。

还是要看总图
A（安装）10:00:06
楼主都知道不是//
枢10:00:19
还没到现场，不知道咋样的
枢10:00:25
不是，刚刚查到的
A（安装）10:00:32
系统图看的出来
spring 10:02:58
你们哪里的啊？
我做的清单都是用AP表示动力箱
AL表示照明配点箱
A（安装）10:03:59
设计人员不一样，，所以表示都不一样。

对了。

SPRING你是做安装的吗
spring 10:04:17
我安装和土建都做
A（安装）10:04:24
强人
spring 10:04:53
我学土建的
现在在安装公司
爱莲娜（安装）10:05:17
土建的难吗?我准备开始要学土建的了孟想(64843598) 20:36:57
铝合金滴水线套哪个定额啊。

一级、二级、三级配电箱详细分析一级、二级、三级配电箱临时用电量是指某个地方需要用电，一级配电箱是指从变压器引入三相电源、接地线、零线。

二次配电箱；是从一级配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。

免费点击这里.什么是一级、二级、三级配电箱临时用电是指某处施工需要用电，一次配电箱是从变压器引入三相电源、接地线、零线。

二次配电箱；即从一次配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。

点击此处免费下载施工技术资料一级配电箱：施工配电柜用于施工现场的施工，是针对施工现场的特殊情况而专门设计的，符合建设部门的有关施工用电规范和标准。

整套产品可形成完整的施工用电三级保护体系，达到一机一闸一保护的目的，非常适合各类达标工程。

一级柜采用下进下出，正面开门。

主母线由铜排连接，内部有良好的接触和计量系统。

安全美观，防雨箱顶部适合野外作业。

三级配电：即在总配电箱下方设置一个配电箱，在配电箱下方设置一个开关箱，形成三级配电。

“两级保护”主要是指采取漏电保护措施。

除了在末级开关箱内安装漏电保护器外，还应在上级配电箱或总配电箱内安装一级漏电保护器，这样总体上形成两级保护。

“一机一开关一漏电一箱一锁”的原则是指严禁同一台开关柜直接控制两个或两个以上的电气设备(包括插座)。

二次配电箱：适用于施工现场的施工用电，是针对施工现场的特殊情况专门设计的，符合建设部门的相关施工用电标准。

整套产品可以形成完整的施工用电三级保护体系，达到一机一闸一保护的目的。

副箱采用内外门设计，外部喷塑。

安全美观，防雨箱顶部适合野外作业。

二次配电箱应放置在离地面1.5M的地方主开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A两相漏电开关1.5p-20a——dz47-63 20a空调两相漏电开关电热水器8000W洗衣机——DZ47-63 60A两相漏电开关(因为没有40A 开关，只有32A开关)出口开关16A ——DZ47-63 16A主要电器有冰箱、电磁炉、微波炉。

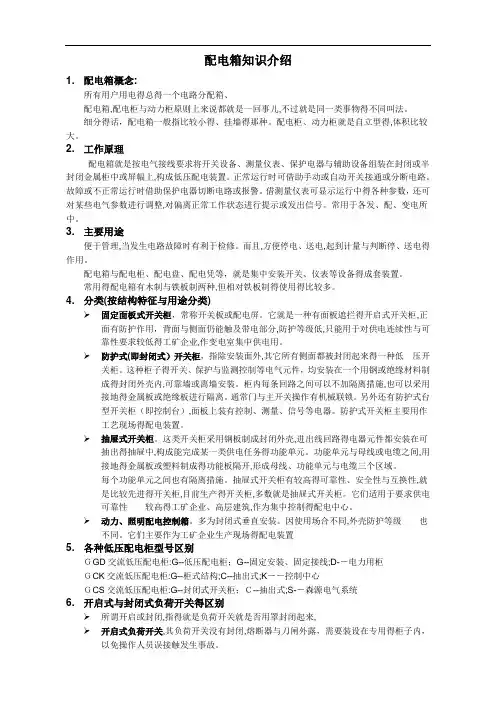

配电箱知识介绍1. 配电箱概念:所有用户用电得总得一个电路分配箱、配电箱,配电柜与动力柜原则上来说都就是一回事儿,不过就是同一类事物得不同叫法。

细分得话，配电箱一般指比较小得、挂墙得那种。

配电柜、动力柜就是自立型得,体积比较大。

2. 工作原理配电箱就是按电气接线要求将开关设备、测量仪表、保护电器与辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中得各种参数，还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

3. 主要用途便于管理,当发生电路故障时有利于检修。

而且,方便停电、送电,起到计量与判断停、送电得作用。

配电箱与配电柜、配电盘、配电凭等，就是集中安装开关、仪表等设备得成套装置。

常用得配电箱有木制与铁板制两种,但相对铁板制得使用得比较多。

4. 分类(按结构特征与用途分类)➢固定面板式开关柜，常称开关板或配电屏。

它就是一种有面板遮拦得开启式开关柜,正面有防护作用，背面与侧面仍能触及带电部分,防护等级低,只能用于对供电连续性与可靠性要求较低得工矿企业,作变电室集中供电用。

➢防护式(即封闭式）开关柜，指除安装面外,其它所有侧面都被封闭起来得一种低压开关柜。

这种柜子得开关、保护与监测控制等电气元件，均安装在一个用钢或绝缘材料制成得封闭外壳内,可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施,也可以采用接地得金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台）,面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场得配电装置。

➢抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳,进出线回路得电器元件都安装在可抽出得抽屉中,构成能完成某一类供电任务得功能单元。

功能单元与母线或电缆之间,用接地得金属板或塑料制成得功能板隔开,形成母线、功能单元与电缆三个区域。

前言：虽然我们是做弱电工程的，但是也需要安装一些配电箱，所以有必要学习一些配电柜、配电箱方面的知识。

下面看看配电箱配电柜在安装过程中的一些禁忌以及注意事项。

正文：一、安装配电柜时我们需要注意以下五方面要求：1、安装位置的选择问题，我们在实际的安装过程中，如果配电柜的位置并不是很完善或者与实际的场地要求不同时，安装人员应该及时的向设计单位提交修改意见，并且设计方应根据施工图来进行全方位构思或者到实际的施工地进行勘察,并且需要在满足实际需要的同时还不能影响美观的情况下，具体确定配电柜的实际安装位置。

2、根据现场实际需求确定合理的安装部位，规范确定安装高度并牢固安装配电柜，是一名合格电工技师应具备的基本技能，根据规范配电柜底边位置距地面高度一般为1.4米，也可视实际操作和维修方便情况,并经设计单位同意后适当提高或降低安装高度。

在同一场所内大面积多配电柜的安装高度要统一，配电柜的安装必须平正、牢固、水平度偏差不能过大,明装配电柜进出线管与配电柜的连接要严密、牢固、精巧、美观。

3、导线连接紧密牢固，箱体有安全可靠的中性线接线端子和地线接线端子，配电柜内连接导线、电源进绩口负荷出线与电气元件的连接必须紧密牢固,不松动,导线的剥线长度应适当，芯线不外露,压接要紧密，配电柜应有齐备的中性线按线端子，箱体必须具有牢固可靠的保护接地接线端子。

按照规范要求：导线与电气元件连接必须配有弹垫圈并压按牢固。

4、按照规范选择导线颜色，在三相电源配电柜内配线时，电源进线、负荷出糊口箱内电气元件的连接线均应按照规范进行导线颜色的选择。

即A相为黄色，B相为绿色，C相为红色,中性线为淡蓝色或黑色。

地线为黄/绿双色线，严禁以黄/绿双色线作为其它导线使用。

箱内进出线的连接要精细、排列要严密。

电气元件的连接线排列要横平竖直,整齐美观,转角处弯曲半径应不小于导线外经的6倍,并将各组连接导线余量绑扎成束。

5、是保持箱内外整洁，清晰标注配电柜编号。
