配电柜的安装知识

成套安装接线基础知识培训教材培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。

同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。

要学会看懂、领会有关的图纸。

图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。

从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。

在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。

要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。

（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。

质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。

在日常工作中要有一个比较合理的、完整的装配接线计划。

电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。

这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。

它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线，也就是一次方案回路。

1.1.1成套配电柜安装1.1.1.1配电柜的材料要求1柜体外形尺寸方正，周边平整无损伤，油漆无脱落，柜体有一定机械强度，二次底板厚度不小于1.5mm，柜内仪表、控制元件齐全，安装牢固，布置合理满足电气间距与爬电距离要求，接线质量符合规范要求。

2二次板、带电器设备的门、柜体上均应焊有接地螺丝，柜上部进线处和下部接线端子处，尤其是进出多芯电缆时，要预留足够的空间以保证外接导线，多芯电缆分开线芯的接线空间。

配电柜下部端子排，离地宜大于350mm。

3基础槽钢不得用电气焊开孔，所有使用的配件必须为镀锌件。

1.1.1.2配电柜的布置及安装要点1配电室内不应有其它的管道通过，室内的暖气管道不应有阀门，管道与散热器的连接采用焊接。

2成排配电柜的长度超过6m时，柜后的通道应有两个通向本室或其它房间的出口，出口应布置在通道的两侧，两出口之间的距离超过15m时，其间还应增加出口。

3低压配电柜的平面位置应按图施工，标准层竖井内的空间位置应按统一标准尺寸控制，为了安全和操作方便，不应安装于门后或妨碍操作的设备旁。

4单独柜（盘）只找柜面和侧面的垂直度。

成列柜（盘）各台就位后，先找正两端的柜，再从柜下至上2/3高的位置绷上小线，逐台找正，如柜不标准，以柜面为准。

找正时采用0.5mm铁片进行调整，每处垫片最多不能超过３片。

然后按固定螺孔尺寸，在基础型钢架上用手电钻钻孔。

一般若无要求时，低压柜钻Φ12.2孔，高压柜钻Φ16.2孔，分别用M12、M16镀锌螺丝固定。

5成排配电柜，柜与柜之间应用螺栓进行固定，根据柜的高度不同，选择相应的固定点，以保证配电柜的稳固性。

1.1.1.3基础型钢安装1调直型钢，将有弯的型钢调直，然后按图纸要求预制加工基础型钢架，并刷好防锈漆。

2按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。

找平过程中，需用垫片的地方不能超过３片。

然后将基础型钢架、预埋铁件、垫片用电焊焊牢。

配电箱（柜）安装方法一、配电箱（柜）安装介绍考虑进出配电箱电线、电缆的连接空间并预留好嵌入式安装的配电箱的墙体孔洞。

配电、控制柜在室内的位置原则上按图施工,列位置施工低压配电屏离墙安装时距墙体不应小于0∙8米,低压配电屏靠墙安装时距墙体不应小于0.05米;巡视通道宽不应小于L5米。

配电、控制柜需要安装在基础型钢上,型钢选用IO号槽钢立放。

二、工艺流程流程图三、具体施工方法1、弹线定位：根据设计要求确定配电箱（柜）位置，并按照箱（柜）的外形尺寸进行弹线定位，弹线定位的目的是找出预埋件或者膨胀螺栓的位置。

2、成套配电柜安装:1）基础型钢制作好后,应按图纸所标位置或有关规定。

（1）安装基础型钢时,应用水平尺找正、找平。

基础型钢安装的不平直度及水平度,每米长度应大于Imm,全长时应大于5mm;基础型钢的位置偏差及不平型度在全长时,均应小于5mm o基础型钢顶部宜高出室内摸平地面50mm o(2)基础型钢接地埋设的配电、控制柜的基础型钢应做良好的接地,低压开关柜及电气设备接地连接采用-50*5镀锌扁铁镀锌扁钢在基础型钢的两端分别与接地网进行焊接,变压器中性点与大地接地采用63*5镀锌扁铁焊接，焊接面为扁钢宽度的2倍。

2)配电、控制柜安装Q)配电、控制柜与基础型钢采取螺栓固定。

(2)配电、控制柜单独安装时,应找好配电、控制柜正面和侧面的垂直度。

(3)成列配电、控制柜安装时,可先把每个配电、控制柜调整到大致的位置上就位后再精确地调整第一面配电、控制柜,再以第一面配电、控制柜的柜盘面为标准逐台进行调整。

(4)配电、控制柜组立安装后,盘面每米高的垂直度应小于L5mm,相邻两盘顶部的(水平偏差应小于2mm;成列安装时,盘顶部水平偏差应小于5mm o3)配电、控制柜接地(1)成套柜应装有专用接地铜排接地铜排与柜体连接成电气通路才妾地铜排应用等截面的铜排与配电、控制柜基础接地干线扁钢牢固连接。

接地铜排与零排相互绝缘。

(2)配电、控制柜与基础型钢采用螺栓固定,每台柜宜单独与PE母排做接地连接,用不小于16mm2铜导线与柜上的PE母排接地端子连接牢固。

高压配电柜的安装是电力系统建设中非常重要的一环，关系到电力系统的安全运行和供电质量。

本文将介绍高压配电柜的安装步骤和注意事项，以及相关的技术要求。

一、高压配电柜的安装步骤：1. 确定安装位置：根据设计要求和现场条件，确定高压配电柜的安装位置，要保证通风良好、干燥清洁的环境，避免与其他设备和通道的冲突。

2. 建立接地系统：在安装位置周围建立良好的接地系统，确保安装的高压配电柜接地可靠。

接地系统的建立应符合相关的电力规定和标准。

3. 安装基础：根据高压配电柜的尺寸和重量，选用适当的材料和方式建立基础，保证基础的稳固和承载能力。

4. 安装设备：将高压配电柜按照设计要求进行安装，注意电缆的引入、固定等细节问题。

同时要确保设备的安装平稳，不得有倾斜或者晃动的现象。

5. 连接线缆：根据设计要求，连接高压配电柜的进出线缆，确保连接可靠牢固。

在接线时应注意相线之间的间距和对地之间的间距，以及接线的顺序和正确性。

6. 安装附件：根据需要，安装高压配电柜的配套附件，如照明、监控、通信、避雷装置等，确保设备的功能完善。

7. 调试设备：安装完成后，进行设备的调试和试运行，检测设备的各项指标是否正常，确保设备的质量和功能。

二、高压配电柜的安装注意事项：1. 安装人员要经过专业培训，熟悉高压配电柜的结构、特点和安装要求，具备一定的安全意识和操作技能。

2. 安装前要进行现场勘测和安全评估，了解现场的环境和条件，确定安全措施和施工方案。

3. 安装过程中要检查设备和材料的品质和数量，确保符合质量要求，不得使用损坏或过期的设备和材料。

4. 安装过程中要注意安全防护措施，如佩戴绝缘手套、安全帽等，避免触电和其他事故的发生。

5. 安装过程中要注意设备的保护和防护，避免受到损坏或污染。

6. 安装完成后，要进行设备的调试和试运行，确保设备的正常工作和安全可靠。

三、高压配电柜的技术要求：1. 设备的绝缘性能要符合相关的标准和规定，不得有漏电现象，确保设备的安全可靠。

配电箱(柜)安装注意事项
本工程电气部分的配电箱（柜）分落地式、嵌入式、悬挂式三种方式，施工前认真熟悉图纸，全面收集有关产品样本和标准图集，了解各配电箱的形体结构，安装尺寸、安装方法，考虑支架、进出线方面及检修操作等情况，根据设计指定安装部位的建筑结构选择符合规范要求的安装方案。

安装前对到货进行下列检查：①产品随行合格证，盘、柜铭牌型号、规格及电压等级须符合设计要求；②盘、柜面漆应完整、无损伤、柜架尺寸正确无变形；③盘、柜母线标志颜色清楚，柜门可开启，柜间应有软铜芯线与接地装置连接作保护作用；④属于强制认证的产品必须有认证标志。

1、落地箱（柜）安装
槽钢底座安装是成排落地柜安装的首要环节,其质量直接影响到柜的安装,为此底座安装要端正,水平高度和垂直度控制在5mm以内,须使框边的上侧面在同一水平上。

框的四周应均为直角,要用大于500mm的直角测量,底座整体是否矩形,可通过两对角线测量复核。

底座水平面宜高出抹平地面100mm,底座型钢应可靠接地。

落地箱（柜）安装应用手电钻、台钻开孔，不能焊死于底座型钢上，柜盘安装允许偏差：垂直度为1.5mm,单独箱、柜水平度为2.5mm,成列的水平度为1.5mm,盘间接缝为2mm。

2、悬挂式配电箱安装
为了确保配电箱安装牢固,必须合理选用膨胀螺栓,一般不小于
M10,所有配电箱必须可靠接地,安装牢固。

3、嵌入式配电箱安装
嵌入式配电箱安装因箱体安装时土建为毛地面，位置标高应参照土建基准线。

亦应注意半成品保护，因箱体内部易被砂浆污染故与土建密切协作配合外，在箱体就位后，箱内器件安装前均覆塑膜保护。

高压低压配电柜的安装步骤和注意事项介绍在工业领域中，电力系统的配电过程是至关重要的。

配电柜作为电力系统中的核心组件，其正确的安装和使用对于保障电力设备的正常运行起着关键作用。

本文将介绍高压低压配电柜的安装步骤和注意事项，以帮助读者更好地了解和掌握配电柜的安装要点。

一、安装步骤1. 安装位置选择在开始安装配电柜之前，首先要选择一个适当的安装位置。

通常情况下，配电柜应该安装在设备操作和维护人员容易接近的地方。

同时，还应考虑其与其他设备的配套和安装空间的要求。

2. 安装基础制作配电柜的安装基础需要有足够的强度和稳定性，以确保配电柜的稳固安装。

在制作安装基础时，需要根据实际情况选择适当的材料，并按照设计要求进行制作，确保基础的平整度和水平度。

3. 安装前的准备工作在正式安装配电柜之前，需要进行一些准备工作。

首先，应检查配电柜本身的完好性，确保其内部零部件齐全，电缆连接良好。

其次，应检查配电柜周围环境，确保没有易燃、易爆等危险品。

4. 配线安装配线是配电柜安装的关键环节。

在进行配线安装时，应按照设备接线图和电气图纸的要求进行，确保正确连接电源线、负载线和接地线等。

同时，还要注意保持线缆的整齐有序，避免交叉干扰。

5. 环境通风与散热配电柜的正常运行需要保持良好的通风和散热。

因此，在安装过程中，应确保配电柜四周空间充足，并预留足够的散热空间。

另外，还需要安装风机或风道等散热装置，以保持配电柜内部的温度不超过规定范围。

6. 连接测试在完成配电柜的安装后，还需要进行连接测试，以确保各部件之间的连接正确且可靠。

测试过程中，应注意检查电源线的电压、频率等参数是否符合要求，同时还要观察配电柜运行过程中的异常情况。

二、注意事项1. 安全第一在安装过程中，安全始终是第一位的原则。

操作人员应佩戴绝缘手套、护目镜等必要的个人防护装备，以防止电击和其它伤害。

同时，还要注意配电柜内部的电压情况，确保在无电压的情况下进行必要的操作。

____年高压配电柜的安装需注意以下几个方面：设计规划、选购材料设备、施工过程、安全措施、验收和维护等。

下面将对每个方面进行详细介绍。

一、设计规划1.1 确定布置方案：根据现场条件和用电需求，确定高压配电柜的安装位置和布置方案。

要考虑到配电柜与其他设备、通道和消防设备的合理配合，并保证操作空间和维护空间的充足。

1.2 运行负荷计算：根据负荷需求，计算系统的额定功率、电流以及出线规格等参数，以便选购合适的高压配电柜。

1.3 确定线路敷设方案：根据现场布线条件和特殊要求，确定高压配电柜的线路敷设方案，包括线缆敷设路径、出线方式等。

二、选购材料设备2.1 选择高压配电柜：根据设计规划确定的参数要求，选择符合国家标准和行业要求的高压配电柜。

要检查设备的品牌、型号、参数以及质量认证等信息。

2.2 选购配套设备：根据现场实际情况和设计要求，选购配套设备，如断路器、熔断器、接地装置等。

要保证设备的质量和品牌的可靠性。

三、施工过程3.1 施工准备：进行必要的施工准备工作，包括现场清理、搭建施工场地、做好安全防护措施等。

3.2 安装高压配电柜：按照设计图纸和相关规范，进行高压配电柜的安装工作，包括固定设备、接线等。

要确保安装的牢固性和正确性。

3.3 安装配套设备：按照设计要求和规范，进行配套设备的安装工作。

要确保设备的正确连接和可靠性。

3.4 调试与测试：进行高压配电柜的电气连接、接地和绝缘测试，确保设备安装正确并满足安全要求。

3.5 完工验收：完成安装后，进行总体验收和检查，包括检查电气连接、设备运行和接地情况等。

四、安全措施4.1 施工期间的安全措施：在施工过程中要做好安全防护工作，包括施工人员佩戴个人防护用品、设置警示标识、确保工地秩序等。

4.2 作业安全措施：在设备安装和调试过程中，要严格遵守安全操作规程，按正确的步骤进行作业，并注意电气事故的防范和应急处理。

五、验收和维护5.1 验收：安装完成后，进行验收确认。

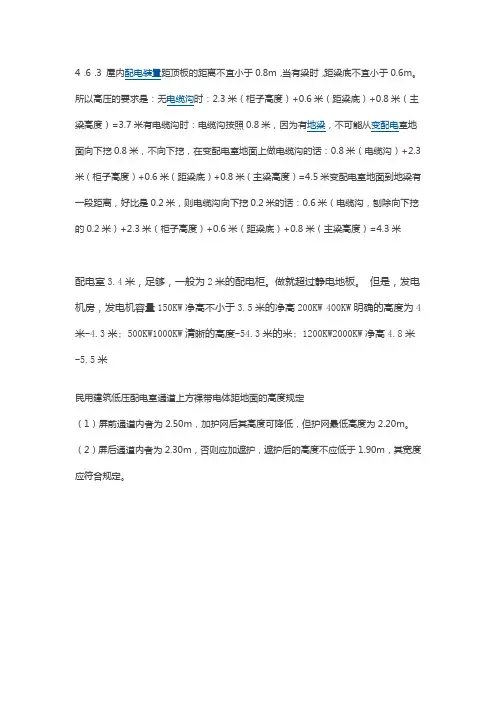

4．6．3 屋内配电装置距顶板的距离不宜小于0.8m，当有梁时，距梁底不宜小于0.6m。

所以高压的要求是：无电缆沟时：2.3米（柜子高度）+0.6米（距梁底）+0.8米（主梁高度）=3.7米有电缆沟时：电缆沟按照0.8米，因为有地梁，不可能从变配电室地面向下挖0.8米，不向下挖，在变配电室地面上做电缆沟的话：0.8米（电缆沟）+2.3米（柜子高度）+0.6米（距梁底）+0.8米（主梁高度）=4.5米变配电室地面到地梁有一段距离，好比是0.2米，则电缆沟向下挖0.2米的话：0.6米（电缆沟，刨除向下挖的0.2米）+2.3米（柜子高度）+0.6米（距梁底）+0.8米（主梁高度）=4.3米配电室3.4米，足够，一般为2米的配电柜。

做就超过静电地板。

但是，发电机房，发电机容量150KW净高不小于3.5米的净高200KW 400KW明确的高度为4米-4.3米; 500KW1000KW清晰的高度-54.3米的米; 1200KW2000KW净高4.8米-5.5米民用建筑低压配电室通道上方裸带电体距地面的高度规定（1）屏前通道内者为2.50m，加护网后其高度可降低，但护网最低高度为2.20m。

（2）屏后通道内者为2.30m，否则应加遮护，遮护后的高度不应低于1.90m，其宽度应符合规定。

抽屉高度(E=25)8E/4 1/4单元额定电流最大63A(可装63型及以下塑壳断路器)8E/2 1/2单元额定电流最大100A(可装100型及以下塑壳断路器)8E=200MM 1单元额定电流最大250A(可装250型及以下塑壳断路器)12E=300MM 1.5单元额定电流最大630A(可装630型及以下塑壳断路器,空间不够的时候采用,一般用2单元的就可以了)16E=400MM 2单元额定电流最大630A(可装630型及以下塑壳断路器)20E=500MM 2.5单元额定电流最大630A(可装630型及以下塑壳断路器)24E=600MM 3单元额定电流最大630A(可装630型及以下塑壳断路器)一单元抽屉层高200mm，可分为8E/4、8E/2、8E、12E、16E、20E、24E，柜体的有效高度为72E，最多可装9层共36个1/4单元出线回路。

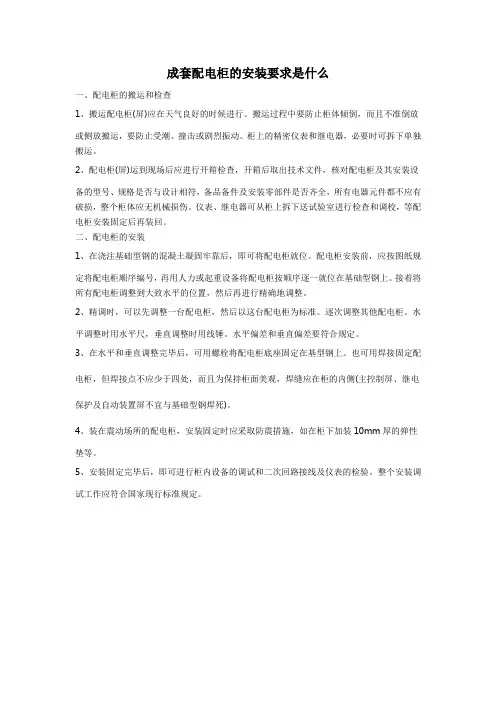

成套配电柜的安装要求是什么
一、配电柜的搬运和检查
1、搬运配电柜(屏)应在天气良好的时候进行。

搬运过程中要防止柜体倾倒，而且不准倒放或侧放搬运，要防止受潮、撞击或剧烈振动。

柜上的精密仪表和继电器，必要时可拆下单独搬运。

2、配电柜(屏)运到现场后应进行开箱检查，开箱后取出技术文件，核对配电柜及其安装设备的型号、规格是否与设计相符，备品备件及安装零部件是否齐全，所有电器元件都不应有破损，整个柜体应无机械损伤。

仪表、继电器可从柜上拆下送试验室进行检查和调校，等配电柜安装固定后再装回。

二、配电柜的安装
1、在浇注基础型钢的混凝土凝固牢靠后，即可将配电柜就位。

配电柜安装前，应按图纸规定将配电柜顺序编号，再用人力或起重设备将配电柜按顺序逐一就位在基础型钢上。

接着将所有配电柜调整到大致水平的位置，然后再进行精确地调整。

2、精调时，可以先调整一台配电柜，然后以这台配电柜为标准。

逐次调整其他配电柜。

水平调整时用水平尺，垂直调整时用线锤。

水平偏差和垂直偏差要符合规定。

3、在水平和垂直调整完毕后，可用螺栓将配电柜底座固定在基型钢上。

也可用焊接固定配电柜，但焊接点不应少于四处，而且为保持柜面美观，焊缝应在柜的内侧(主控制屏、继电保护及自动装置屏不宜与基础型钢焊死)。

4、装在震动场所的配电柜，安装固定时应采取防震措施，如在柜下加装10mm厚的弹性垫等。

5、安装固定完毕后，即可进行柜内设备的调试和二次回路接线及仪表的检验。

整个安装调试工作应符合国家现行标准规定。

高压低压配电柜的电气设备安装与调试要点在电力系统中，高压和低压配电柜起着重要的作用，用于分配和控制电能。

为了确保安全和可靠性，电气设备的安装与调试是至关重要的环节。

本文将介绍高压低压配电柜电气设备的安装与调试要点。

一、安装要点1. 安全措施：在进行安装前，必须确保所有相关的电源已经切断，并遵循正确的安全操作规程。

2. 安装位置：高压低压配电柜应安装在干燥、通风和无腐蚀性气体的场所，避免阳光直射。

柜体应与地面保持一定的距离，以便于维护和检修。

3. 密封性：配电柜要求具备良好的密封性能，以防止灰尘、湿气和其他有害物质的侵入。

安装时要确保柜门、接地线和其他关键部位的密封性。

4. 线缆连接：在安装过程中，应正确连接高压低压电缆，确保连接牢固可靠。

应使用合适的绝缘套管和端子，避免电缆短路和漏电。

5. 接地系统：配电柜的接地系统是确保人身安全的重要因素。

安装时，应确保接地线连接牢固，与接地系统连接可靠。

二、调试要点1. 电气连线检查：在进行调试前，要对所有电气连线进行检查，确保连接正确无误。

检查时应注意线缆的绝缘状况和接地情况，确保不会出现电气故障。

2. 电器元件检查：对于配电柜内的电器元件，如断路器、接触器、保护装置等，应检查其工作状态和参数设置是否符合要求。

根据电气图纸进行检查，并进行必要的调整和配置。

3. 保护装置设置：配电柜需要设置各种保护装置，如过流、短路、漏电等。

在调试过程中，要对这些保护装置进行测试和调整，确保其能够准确、可靠地工作。

4. 人机界面测试：根据配电柜的设计和要求，对人机界面进行测试和调试，包括触摸屏、显示屏、按钮等。

确保操作简便、灵活，并且反应准确可靠。

5. 系统功能测试：在完成以上调试工作后，需要对整个高压低压配电柜的系统功能进行全面测试。

包括电能分配、控制功能等方面，确保系统正常运行和性能稳定。

三、注意事项1. 专业技术人员：安装和调试工作必须由具备相关专业知识和经验的技术人员进行。

低压配电柜安装技术要求一、安装环境1.低压配电柜应安装在干燥、通风良好、无腐蚀性气体和异味的场所，远离易燃易爆物品。

2.配电柜的周围应保持清洁，不得有杂物堆放，离墙面、地面和其他设备应有一定的间距，方便维修和散热。

二、安装基础1.配电柜的安装基础应坚固平整，能够承受其重量和振动。

2.基础应具有良好的防震、防水和防腐蚀性能。

三、安装位置1.配电柜应安装在易接近、操作方便的位置，方便运行、检修和维护。

2.如果在室外安装，应采取相应的防雨、防日晒和冷却措施。

四、接地1.配电柜的金属外壳和金属零件应可靠地接地，接地电阻不应大于4Ω。

2.接地导线宜采用黄绿双色绝缘铜线，并进行隔离。

五、电缆引入1.电缆引入配电柜的位置应采用合理的布置，避免相互干扰，便于接线并保证引入线路的绝缘完好。

2.引入电缆的接地应严密可靠，接地电阻不应大于4Ω。

六、电缆布线1.电缆布线应有一定的标准规范，遵循短、直、平、防电磁干扰的原则。

2.电缆应按照不同功能和电流等级进行分类，切忌混乱布线，方便维护和排故。

七、连接件选择1.连接件（如电缆连接头、端子等）应选择质量可靠的产品，具有良好的导电性和接触品质，并按照规定的扭矩进行紧固。

2.连接件应具有良好的耐热、耐腐蚀和耐振动能力。

八、通风散热1.配电柜应设置合适的通风和散热设备，保证内部的温度不会过高。

2.通风和散热设备应保持清洁，不得有杂物堵塞。

九、标识1.配电柜上应标明电压等级、电流等级、接地标志和开关位置。

2.接线端子应标有相应编号或颜色标识，方便安装和维护人员使用。

十、安全措施1.安装过程中应按照安全操作规程进行，确保工作人员的人身安全。

2.安装完毕后应进行全面的试验，确保配电柜的安全和可靠性。

总结：。

配电柜安装心得体会总结范文
内容:
配电柜的安装是电气工程中的重要环节,直接关系到用电安全。

通过这段时间的配电柜安装工作,我对此积累了一些心得体会,概括如下: 1. 了解设计图纸,明确配电柜的型号规格、外形尺寸、供电方式、承载能力等参数,以及内部的回路连接方式。

这是做好安装工作的前提。

2. 选择安装场地要平整、通风良好,不受日晒雨淋,便于操作和维护。

要预留足够的安装和维修空间。

3. 运输和搬运配电柜要小心轻放,防止配电柜外壳和内部设备受损。

可使用软木垫或其它缓冲材料进行包装固定。

4. 安装前要清理安装场地,必要时可以用水平仪检测基础是否平整。

严格按设计图纸要求进行定位和固定。

5. 安装好配电柜后,要仔细检查外壳是否有破损,螺栓是否拧紧,导线是否接牢,要保证接地可靠。

6. 试运行前再进行全面检查,确认无误后方可送电。

要逐项检查保护装置和测量装置的工作情况。

7. 竣工验收和交付使用前,要提供完整的竣工资料。

要指导用户正确使用配电柜,掌握操作规程。

通过这次工作,我对配电柜的结构特点、安装方法以及安全操作规范有了更深入的理解,也积累了宝贵的实践经验。

今后还将继续努力,提高业务水平,确保电气装置的安装质量。

配电箱柜的安装9-1、配电柜箱安装要求配电箱安装时，同类箱的高度要一致，允许偏差为10mm。

配电箱、柜单独或成列安装时，其垂直度、水平偏差以及箱柜面偏差和配电箱、柜间接缝的允许偏差符合下表要求。

9-2、配电箱、柜安装工艺流程图：9-3、配电箱柜安装9-3-1、配电柜基础型钢安装：型钢预先调直、除锈，刷防锈底漆。

基础型钢架可预制或现场组装。

将预制好的基础型钢架或型钢按施工图纸所标位置放置，用水准仪或水平尺找平、找正。

需要垫片的地方最多不能超过三片。

将基础型钢固定牢固。

最终基础型钢顶部高度宜高出抹平地面10mm。

基础型钢安装允许偏差应符合规范规定。

基础型钢应做可靠接地。

9-3-2、配电柜安装按顺序将配电柜安放到基础型钢上就位，找正、找平后，进行固定。

除柜体与基础型钢固定，柜体与柜体、柜体与侧档板均用镀锌螺丝连接。

配电柜与基础槽钢之间应用镀锌螺栓连接，且有防松措施。

配电箱、柜安装示意图水平搬运图低压柜用液压手推车运至变配电室。

就位图采用门型架吊装就位，就位的时候按照施工图布置的位置将高低压柜放在基础型钢上。

进出线图1配电柜安装必须接地可靠。

2 接线必须符合相关规范。

1配电柜安装必须排列整齐。

2间距须符合相关规范。

盘柜单独或成列安装时，其垂直度，水平度以及盘柜面平度和盘、柜间接缝的允许偏差应符合下表要求表项目允许偏差垂直度(每米) 1.5水平度相邻两盘顶部 5成列盘顶部 5不平度相邻两盘边 1成列盘面 5落地配电柜的安装基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。

标高根据土建给出的基准引出。

基础槽钢的制作和固定采用焊接。

施工时应注意焊接变形引起的基础槽钢外形尺寸及水平度的变化，焊接后应进行复测，可采用水平仪测量，在基础槽钢上用电钻钻孔，将配电箱固定在基础槽钢上，然后将配电箱找正，设备安放好后，对成排安装的柜、箱，以中心单柜的垂直度、水平度为准，再分别向两侧拼装逐柜调整，少许误差可在框底部加钢垫片找平找正。

前言：虽然我们是做弱电工程的，但是也需要安装一些配电箱，所以有必要学习一些配电柜、配电箱方面的知识。

下面看看配电箱配电柜在安装过程中的一些禁忌以及注意事项。

正文：一、安装配电柜时我们需要注意以下五方面要求：1、安装位置的选择问题，我们在实际的安装过程中，如果配电柜的位置并不是很完善或者与实际的场地要求不同时，安装人员应该及时的向设计单位提交修改意见，并且设计方应根据施工图来进行全方位构思或者到实际的施工地进行勘察，并且需要在满足实际需要的同时还不能影响美观的情况下，具体确定配电柜的实际安装位置。

2、根据现场实际需求确定合理的安装部位，规范确定安装高度并牢固安装配电柜，是一名合格电工技师应具备的基本技能，根据规范配电柜底边位置距地面高度一般为1.4米，也可视实际操作和维修方便情况，并经设计单位同意后适当提高或降低安装高度。

在同一场所内大面积多配电柜的安装高度要统一，配电柜的安装必须平正、牢固、水平度偏差不能过大，明装配电柜进出线管与配电柜的连接要严密、牢固、精巧、美观。

3、导线连接紧密牢固，箱体有安全可靠的中性线接线端子和地线接线端子，配电柜内连接导线、电源进线和负荷出线与电气元件的连接必须紧密牢固，不松动，导线的剥线长度应适当，芯线不外露，压接要紧密，配电柜应有齐备的中性线按线端子，箱体必须具有牢固可靠的保护接地接线端子。

按照规范要求：导线与电气元件连接必须配有弹垫圈并压按牢固。

4、按照规范选择导线颜色，在三相电源配电柜内配线时，电源进线、负荷出线和箱内电气元件的连接线均应按照规范进行导线颜色的选择。

即A相为黄色，B相为绿色，C相为红色，中性线为淡蓝色或黑色。

地线为黄/绿双色线，严禁以黄/绿双色线作为其它导线使用。

箱内进出线的连接要精细、排列要严密。

电气元件的连接线排列要横平竖直，整齐美观，转角处弯曲半径应不小于导线外经的6倍，并将各组连接导线余量绑扎成束。

5、是保持箱内外整洁，清晰标注配电柜编号。

配电柜（箱）的安装方法
一、设备基架的制作与安装
（1）调直型钢。

将有弯的型钢调直，然后，按照图纸要求根据配电柜（箱）的安装尺寸预制基础型钢架，并刷好防锈漆。

（2）按照施工图纸所标位置，将预制好的基础型钢架放置在预留位置或预留铁件上，用水准仪或水平仪找平、找正。

找平的过程中，需要使用垫片的地方最多不能超过三片。

然后将基础型钢架与地面或预留铁件等使用螺栓固定牢固。

最终型钢钢架顶部高出地面（或地板）的高度根据配电柜（箱）厂家的技术要求确定，必须确保整个工程的统一协调与美观。

（3）基础型钢安装完毕以后，必须用铜线进行可靠的接地。

（4）然后将基础型钢支架刷两遍灰漆。

二、配电柜（箱）的安装
（1）按照施工图纸，按顺序将配电柜（箱）安装到相应的基础型钢上。

单独配电柜只找正面和侧面的垂直度。

成列配电柜（箱）各台就位后，先找正两端的配电柜（箱），再从柜下至上三分之二高的位置绷上小线，逐台找正，柜体不标准时以柜面为准。

在找正时，采用0.5mm的垫片进行调整，但每处垫片最多不超过三片。

然后按照配电柜（箱）的固定尺寸，在基础型钢上用手电钻钻孔。

（2）配电柜（箱）就位，找平、找正后，除基础型钢与柜体的固定、柜体与柜体、柜体与侧挡板等的连接均使用相应大小的镀锌螺丝进行固定。

配电箱（柜）安装预先按施工图所标示的位置、标高（未标明位置、标高的应统一进行标注）将预制好的各类安装底座、托架安装在预埋的铁件上，用水平尺找平、校正、然后用电焊将铁件与底座及托架焊牢，同时将地线焊牢。

根据柜盘底安装孔距，在底座及托架上钻安装孔、柜、盘就位调整后，用 12螺栓固定。

1、制作配电柜的基础型钢采用10#槽钢。

槽钢根据箱底尺寸做成框状，槽钢采用砂轮机切割，禁止使用电、气焊烧割，安装孔采用电钻钻孔，孔径比固定盘、柜螺栓孔径大1-2mm。

基础槽钢制作完成后外刷两道红丹漆再刷一层银粉。

2、基础型钢安装后其顶部高出地面10mm。

并可靠接地，镀锌层破坏处将补刷二道红丹漆后再刷一道银粉。

3、基础型钢安装允许偏差如下表：4、配电箱、盘、柜道现场后经甲方、监理、施工单位、供货商联合检查无质量及功能缺陷后方可进场安装。

5、配电箱、柜安装应符合以下要求：（1）配电箱、柜内部设备与各构件间连接应牢固。

盘柜外壳不宜与基础型钢焊死，应用镀锌螺栓连接。

（2）配电箱、柜的接地应牢固良好。

装有电器的可开启的门应以软铜线与可靠接地的箱、柜跨接。

（3）配电箱、柜安装的垂直度、水平度及表面允许偏差、柜面接缝的允许偏差将符合下表规定：6、配电箱、柜安装过程中接线应符合以下要求：（1）电缆芯线和所配导线的端部将标明回路编号、用途，编号、用途准确，而且字迹清楚不易褪色。

（2）引进箱、柜的电缆配线应整齐、美观、导线绝缘良好，不使接线端子受到机械应力。

（3）每个接线端子的每侧接线宜为一根，不超过两根，在可动部位两端用固定卡子卡死。

（4）配电箱、柜内的电缆应按照水平或垂直有规律配置，备用芯长度应留有适当余量。

（5）线鼻子与导线截面必须配套，压接时，模具规格与芯线规格相一致，压接次数不小于2次。

（6）防止电缆芯线在剥皮过程中受损伤，用电缆刀或电工刀剥皮时用力不宜过大，用力以不割破里层电缆皮为宜，里层电缆皮用手撕下。
