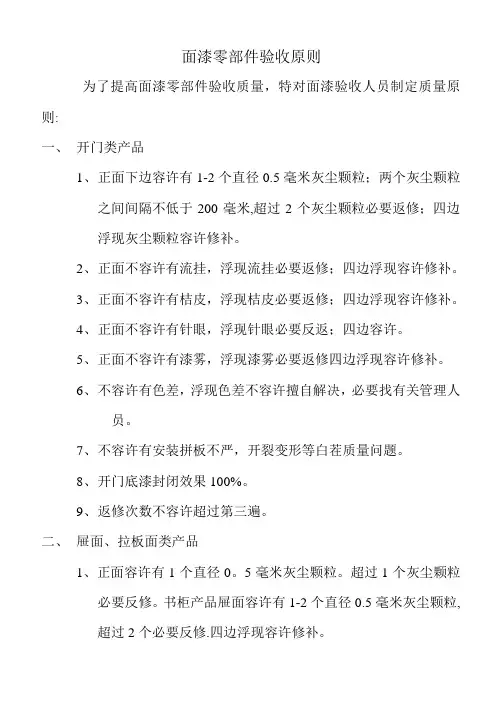

面漆零部件验收原则为了提高面漆零部件验收质量，特对面漆验收人员制定质量原则:一、开门类产品1、正面下边容许有1-2个直径0.5毫米灰尘颗粒；两个灰尘颗粒之间间隔不低于200毫米,超过2个灰尘颗粒必要返修；四边浮现灰尘颗粒容许修补。
2、正面不容许有流挂，浮现流挂必要返修；四边浮现容许修补。
3、正面不容许有桔皮，浮现桔皮必要返修；四边浮现容许修补。
4、正面不容许有针眼，浮现针眼必要反返；四边容许。
5、正面不容许有漆雾，浮现漆雾必要返修四边浮现容许修补。
6、不容许有色差，浮现色差不容许擅自解决，必要找有关管理人员。
7、不容许有安装拼板不严，开裂变形等白茬质量问题。
8、开门底漆封闭效果100%。
9、返修次数不容许超过第三遍。
二、屉面、拉板面类产品1、正面容许有1个直径0。
5毫米灰尘颗粒。
超过1个灰尘颗粒必要反修。
书柜产品屉面容许有1-2个直径0.5毫米灰尘颗粒,超过2个必要反修.四边浮现容许修补。
2、正面不容许有流挂，浮现流挂必要反修。
四边浮现流挂容许修补。
3、正面不容许有桔皮，浮现桔皮必要反修。
四边容许有轻微桔皮。
4、正面不容许有针眼，浮现针眼必要反修。
四边容许有.5、正面不容许有漆雾，浮现漆雾必要反修。
四边浮现漆雾容许修补。
6、不容许有色差，浮现色差不容许擅自解决，必要找有关管理人员。
7、不容许有安装拼板不严，开裂变形等白茬质量问题。
8、屉面底漆封闭效果100%。
9、返修次数不容许超过第三遍。
三、旁板类产品1、正面、前边灰尘颗粒容许有2-3个，直径在0.5毫米内。
两个颗粒之间不低于500毫米。
2、正面、不容许有流挂，浮现流挂必要反修。
前边浮现流挂容许修补。
3、正面、前边容许有轻微桔皮，浮现严重桔皮必要反修。
4、正面容许有2-3个针眼，两个针眼之间间隔不低于500毫米。
5、正面不容许有漆雾，浮现漆雾必要反修；前边浮现漆雾容许修补。
6、不容许有色差，浮现色差不容许擅自解决，必要找有关管理人员。
7、正面不容许有安装拼板不严，开裂变形等白茬质量问题。
第一章总则第一条目的为控制产品表面处理及印刷过程的质量，使产品的外观符合要求以及允收水准，特制定本文件。
第二条适用范围凡本公司采购、外协、自制过程涉及金属表面处理如：电镀、氧化、化学处理、喷塑、喷漆、喷砂、拉丝等金属表面处理以及表面印刷效果的检验均适用之。
第三条名词定义一、表面等级定义：A级表面：在使用过程中总能被客户看见的部分。
B级表面：在使用过程中常常被客户看见的部分（如：面壳的左右侧面，底壳或后壳的左右侧面及背面，维护保养排查故障时打开门或可活动抽屉才能看见的表面等）。
这些表面允许有轻微不良，但是不致引起挑剔客户不购买产品。
C级表面：在使用过程中很少被客户注意到的表面部分（如：面壳的底面，底壳或后壳的底面，内部零件表面等）。
此表面的外观缺陷应合理而且不至于给客户觉得该产品质量不佳。
D级表面：在使用过程中完全不会被客户注意到的表面部分（如：柜体内部被固定安装零配件遮住的表面，以及完全被遮盖的零部件表面，虽然是产品的表面但是在使用时处于客户完全观察不到的位置等）。
此表面的外观缺陷应不影响产品的功能实现并不应因该缺陷导致其他慢性外观缺陷或功能缺陷（如：易锈蚀材料表面划伤涂层和底材导致后续生锈，电接触部分因裸露老化后导致接触不良等其他故障等）二、表面处理及其缺陷定义：金属表面：包括电镀、氧化、钝化等表现为金属质感的表面，非喷涂表面。
基材花斑：电抛光、电镀或氧化前因基体材料腐蚀、或者材料中的杂质、材料微孔等原因所造成的、与周围材质表面不同光泽或粗糙度的斑块状花纹外观。
抛光区：对基材上的腐蚀、划伤、焊接区、铆接区等部位进行机械打磨抛光后表现出的局部高光泽、光亮区域。
浅划痕：镀(膜/塑/漆)层表面划伤，但未伤及底层（即底层未暴露）；对其它无镀(膜/塑/漆)层表面则为：目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。
数控冲床加工中机床台面对板材的摩擦产生的轻微痕迹属于此类划痕。
深划痕：镀(膜/塑/漆)层表面划伤，且已伤至底层（即底层已暴露出来）；对其它无镀(膜/塑/漆) 层表面则为：目测明显、手指甲触摸有凹凸感、伤及材料本体的伤痕。
外观检验标准WI/DQ JS -07 A01.目的：规范统一压铸件及表面处理零件外观标准。
2.范围:适用于公司所生产的所有压铸件、表面处理零件产品，客户特别规定的除外。
3.权责：本标准由技术部编制，运用于判定产品外观缺陷及接收标准。
4.定义4.1压铸件、表面处理等级一级:产品外露表面即装饰表面，表面处理为抛光+电镀零件。
如执手、面板产品等。
二级:安装前可见的表面，壳体内表面等。
三级:结构件，非外露表面或零件。
4.2压铸件表面缺陷描述流痕:在表面出现波浪或条纹，原因为流入模具内的熔汤熔融状态不充分。
充填不良：由于模具充填不充分而导致零件部分缺省。
裂缝：由于外力产生微小的裂纹。
原因为铸件凝固收缩，或脱模时包紧力过大。
缩限:材料有像火山口一样的凹陷。
原因为铸件在肉厚处的收缩。
起泡：铸件表面的气孔，有像水泡或肿块凸起，为铸件开模或热处理时表面气体膨胀。
积炭：熔汤熔着模具表面，使得铸件表面产生缺肉或粗糙的现象。
模裂纹：模具表面有热裂纹的伤痕时使得铸件表面产生同样形状的伤痕。
冲蚀：熔汤高温高速冲蚀模具，使得铸件产生与模具相同的伤痕。
脱皮：铸件表面部分剥离的现象，最易发生在表面光滑的铸件上。
针孔：氢气导致针状细小的砂孔，因除气不彻底产生的内部缺陷。
擦伤:由于磨损使表面不理想，有比较长的痕迹。
缩孔：因熔汤凝固收缩而产生的内部砂孔。
气孔：因卷入气体或空气导致铸件内部存在的砂孔。
玷污:其它材料或其它材料的加入使表面变色，如机器润滑油，离型剂等。
隔层：铸件层剥皮。
变形:产品收缩应力或顶出变形。
凹陷:由于不同的材料的结合度和收缩率不同,引起表面凹陷。
拉伤：铸件表面的磨损或磨擦使得表面不理想。
腐蚀:在材质表面有不连续的痕迹,由氧化引起。
凹痕:由于挤压或撞击而产生的凹坑。
毛刺:在孔或边有粗糙和锋利的棱角(相对于材料的厚度和凸起的高度)。
冷隔:在两处或更多的材料融合点有线条(并且终止了结合或流动)分模线:在模具的两块或镶块之间有一条明显的线,例如:如果模具安装不当,在模具的主要部分能明显的看到明显的看到微小的凸起的线条。
修订部门0品管部 2. 最终判定以整体外观不影响产品美观为标准。
说明: 1. 以下【外观检验标准】主要依据目前公司品质现状把常见的不良现象进行量化；当客户没有对外观提出特殊品质要求时, 一般依本公司外观检验标准进行检验判定。
五、发放记录确认部门确认部门刘润军 3 若出現本标准中未涉及的项目，应立即通知相关工程師修改或解释本标准。
实施日期修订细节修订人四、修订记录第一次发放一、目地：为规范本公司产品外观检验标准，确保所出货的产品符合客户的品质要求。
二、范围使用于本公司所有出厂产品三、职责1 本标准必须經由培訓合格之QC检验人員执行。
2 检验中如有疑问及争执，须由品管部主管协调处理。
45°90°旋转45°A级面：产品在使用时，客户经常能看到的表面( 一般指产品的前面及丝印LOGO的表面，开关位等 )。
D级面：产品拆卸开后才能看到的面（一般都是隐藏起来的面，使用过程中是看不到的）。
D面10<30010检查距离（mm）<250<250<300检查时间（秒）10-1510 被检查表面被检查表面3.外观表面定义:A面B面C面六.检验条件:光源5、外观检验判定方法：测试有争议时采用菲林测量其不良尺寸和面积大小其他产品正常尺寸采用合格的游标卡尺或者千分尺测量B级面：在不移动的情況下，客户偶而能够看到的表面(一般指产品的侧面)。
1. 在自然光线或光照在40W至60W白炽灯下检查2. 检验者的视力或矫正视力1.0--1.2和正常色感，被检验产品的表面和人眼视线需呈45°或90°的夹角.检测面光源C级面：客户在移动产品 ，才可以看到隐藏着的表面（一般指和A面相对应的面）。
4.检查距离、检查时间：A 面B 面C 面A 面B 面D 面AO 3of56、实物图注：实物图仅供参考，检验时以实际产品为准广东得胜电子有限公司产品外观检验标准A类版次页次A 面B 面D 面C 面B 面A 面B 面C 面D 面A 面B 面A 面B 面B 面A 面D 面A 面B 面D 面C 面A 面A 面B 面A 面B 面A 面C 面B 面D 面A 面B 面C 面D 面A 面B 面D 面AO 4of5 17、 印字残缺：线条局部未印刷上而出现残缺的现象，包括出现在墨膜的边缘或中间。
一、目的明确壳来料品质验收标准，规范检验动作，使检验、判定标准能达到一致性二、适用范围适用于本公司各供应商及无特殊要求顾客提供的所有壳类产品的检验判定三、抽样水准采用GB/T2828.1-2003一般Ⅱ级检验水准四、允收水准采用GB/T2828.1-2003一般Ⅱ级中相应的AQL值；严重缺点(CR)：0 主要缺点：(MA)：0.65 次要缺点(MI)：1.5五、缺点定义严重缺点(CR)：又称致命缺点，仅指有危害产品使用者或携带者的生命安全的缺点，或达不到销售地区的安全规定或产品根本无法使用；主要缺点(MA)：仅指除严重缺点外，产品使用性能不能达到所期望的目的，或显着降低其实用性的缺点；次要缺点(MI)：仅指对产品的使用性能也许不致降低或与规格不符，但在使用和操作效果上并无影响的缺点。
六、检验条件1、照明条件：日光灯600～800LUX；2、目光与被测物距离：30～45CM；3、灯光与被测物距离：150CM以內；4、检查角度：以垂直正视为准±45度；5、检测工具：色差仪、卡尺、卷尺、角度尺、扭力计、点规、塞尺等七、检验项目，标准及判定7.1污点判定标准7.1.1面框7.1.2后壳备注：1.以上“允许”不包括密集；2.不良点指污点、污斑、微屑、小瑕疵、凸粒、气泡等；3.必要时以样品为准.4、空白表示不允许7.2划伤，刮伤，碰伤判定标准7.2.1面框(含高光面，UV油,喷油之面框)7.2.2后壳备注：以上“允许”不包括密集.7.3脱漆判定：(必要时结合样板判定)7.4色差判定标准面框与后壳不允许有明显色差(比对样品及色卡)，使用色差仪测试结果应△E<1.5，若客户有质量标准和要求则执行客户相关内容。
7.5全属外壳五金件判定7.6丝印、印刷图案字符判定：8、相关表单《IQC进料检验报告》。
外观及⼀般检验标准附件3：外观及⼀般检验标准1.0 缺陷定义1.1 外观缺陷定义：1.1.1点：⽩点/⿊点/凸点/凹点/亮点；同⾊点/异⾊点1.1.2线：划伤/熔接线/⽔纹线/⽑纤。
1.1.3异物：产品表⾯所粘有的或者内部夹杂的⼀些不必要的、有损外观的物质。
1.1.4不饱模：未满⾜试模成形条件，出现未填充⽽凝固或因外界⼒量使之缺损的现象。
1.1.5熔接线：塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好的融合，⽽在塑料件的表⾯形成⼀条明显的线。
1.1.6飞边：由于注塑⼯艺或模具原因，造成在塑料件的边缘分型⾯处所产⽣的废边。
1.1.7破裂：因内应⼒或机械损伤⽽造成在塑料件表⾯上的裂纹。
1.1.8⾊差：成型或喷漆时因⾊料分散不均匀⽽出现颜⾊上的差异。
1.1.9变形：成形产品因各部收缩率差异⽽形成的扭曲的现象。
1.1.10⽓泡：由于原料在成型前充分⼲燥，⽔分在⾼温的树脂中⽓化⽽形成⽓泡。
1.1.11流纹：产品表⾯上以浇⼝为中⼼⽽呈现出的年轮状条纹。
1.1.12积漆：在喷漆件表⾯上出现局部的油漆堆积现象。
1.1.13掉漆：塑胶壳因表⾯处理不当等原因或在外⼒作⽤下喷漆后出现的漆体脱落。
1.1.14刮痕：原材料相互摩擦或受外界⼒轻轻碰撞时产⽣的痕迹。
1.1.15断差：装配组合件装配后在接缝处配合⾯产⽣的错位。
1.1.16缝隙：装配时形成的缝与设计固有的缝的叠加。
1.1.17丝印：印刷的清晰与美观效果。
1.1.18缩⽔纹：成型时形成的⽔纹状缺陷1.1.19腐蚀：⾦属接触点⽣锈。
1.1.20软划伤：有划痕但⼏乎没有什么深度，与光线成⼀定⾓度才可以看到的。
1.1.21硬划伤：有⼀定深度不论是否与光线成⼀定⾓度都可以看到的。
1.2检验⾯等级定义：1.2.1 AA⾯：⼿机上显⽰信息的重要区域，应包括：LENS的透明区和LCD的透明区。
1.2.2 A⾯：移动电话正⾯、显⽰屏周围区域、键盘区域。
汽车零部件外观品质检验规范
1 适用范围
此规范适用于我厂汽车零部件的外观品质检验。
2 引用标准
GB/T 2828.1-2003 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
3 术语
3.1 外观品质
包含零件的颜色鲜艳规定等的外观特性,在规格书、图面等中指定。
3.2 外观品质基准
关于零部件的外观特性,有是物理学的规定,有通过人的感觉判断,后者因为用人的感觉比较简单,作为外观品质基准较多的采用人的感觉评价。
3.3 缺点
外观品质要求大多在规格书,图面等要求值以外，没有量化的规定。
3.4 复合缺陷
零件在单位面积内,存在2或2个以上的缺陷.
3.5 限度样件
用样件表示合格品或不合格品的品质限度,由与供方共同协商确定。
3.6 级面（整车）
依据车辆操作及装配状态，区分1、2、3、4级面。
1级面：站立、蹲下或坐在驾驶座上能很明显看到的部位（不勉强，很容易看到）。
2级面：站立、蹲下或座位上不是很明显看到的部位（勉强，不容易看到）。
3级面：发动机仓、货箱、车辆底部等被覆盖或很难看到、顾客很少关注的部位。
4级面：几乎所有顾客都不会关注的部位。
3.7 区域（零部件）
依据零件在车辆上的操作及装配状态，区分A、B、C、D的区域。
A区：操作状态或正常姿势下很明显看到的部位
B区：操作状态或正常姿势下不是很明显看到的部位
C区：需要低头、弯腰、爬下或打开遮盖物才能看见，正常姿势看不到的部位
D区：任何姿势都不能看见的部位（零件完整的情况下，不评价）
3.8 判定等级
根据质量问题在顾客心中产生的不满程度，评价出的问题分为如下等级：
A级：用户强烈不满会造成人身安全的或会要求立即返修的不良
B级：用户感到不满几乎所有人都不能接受，并会要求返修的不良C级：用户虽然会发现，但几乎所有的人都能接受的不良问题
4 检验项目及要求
4.1 灯具类零件
4.2 电镀类零件
4.3 全车玻璃
级面：全车玻璃整车属一级面、零件属A区域
部位代号：“①”：前挡玻璃中央部位“②”：前挡玻璃周围部及其它玻璃
4.4 全车胶条区域图：
4.5 全车门饰板
4.6 车内饰板
4.7 车内顶蓬
㎜以内
500㎜×500㎜范围允许一个
异物混入 (黑点) 直径1㎜以内 500×500㎜内1个
○ 毛边 依照限度样本 依照限度样本 ○ ○ 脏污
直径5㎜以内
直径8㎜以内
○
○
500㎜×500㎜范围允许一个
尺寸测量 参照供应商提供的检查报告书进行测量验证，测量关键及安装尺寸 性能要求 参照供应商提供定期性能试验报告
4.8 车内座椅 区域 定义
A 通常的乘车状态下看见的部位,通常的操作下接触频度频繁的部位
B
通常的乘车状态下难以见到的部位.开闭等操作时能见部位.偶尔可能接触的部位
C 零件重叠,难以看见的部位
座椅使用不良评价
4.9 安全带
4.10 油管、水管、排气管
4.11 底盘类
4.12 电器类
4.13 开关按钮类
4.14 密封圈、密封垫片类
4.15 油漆外观质量等级（包括塑料件、锻件和铸件等油漆外观质量）类
4.16 焊接件外观质量等级类
5 验收标准和判定原则
5.1 在等级表中没有尺寸要求的缺陷项目均使用目测；
5.2 一般零部件采用B级精度，如果在检查过程中，如有一个或多个项目超出B级精度要求的零部件均判定为不合格；
5.3 影响到零部件安全、性能的部位，其外观质量采用A级精度，其余部位按B级精度验收。
如果有一个或多个项目超出规定级精度要求的零部件均判定为不合格；
5.4没有等级要求的，按表中要求验收。
5.5 某区域无明确判断标准时，可按上级区标准下降一个等级进行判断,以此类推。
5.6 依照此标准进行判定引起纠纷时，以与供应商协定的标准或样件为准进行判定。
6 备注
6.1 此规范对有图纸、规定规格书等有要求的项目不适用。
6.2 外观品质基准,在零部件(车辆)的某些项目、部位、机能等没有量化标准的,依据与供应商协定（书面协定或限度样件等）为标准，在此标准以外。
6.3 在此基准中用的单位及数值是SI单位（国际单位制）。
