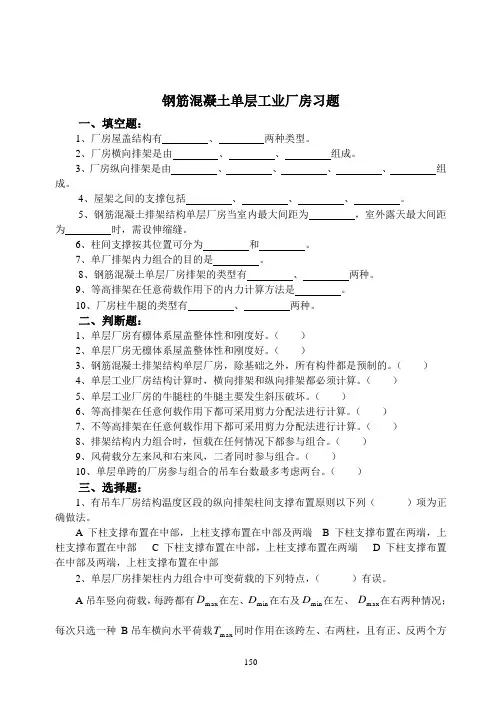

150钢筋混凝土单层工业厂房习题一、填空题:1、厂房屋盖结构有 、 两种类型。
2、厂房横向排架是由 、 、 组成。
3、厂房纵向排架是由 、 、 、 、 组成。
4、屋架之间的支撑包括 、 、 、 。
5、钢筋混凝土排架结构单层厂房当室内最大间距为 ,室外露天最大间距为 时,需设伸缩缝。
6、柱间支撑按其位置可分为 和 。
7、单厂排架内力组合的目的是 。
8、钢筋混凝土单层厂房排架的类型有 、 两种。
9、等高排架在任意荷载作用下的内力计算方法是 。
10、厂房柱牛腿的类型有 、 两种。
二、判断题:1、单层厂房有檩体系屋盖整体性和刚度好。
( )2、单层厂房无檩体系屋盖整体性和刚度好。
( )3、钢筋混凝土排架结构单层厂房,除基础之外,所有构件都是预制的。
( )4、单层工业厂房结构计算时,横向排架和纵向排架都必须计算。
( )5、单层工业厂房的牛腿柱的牛腿主要发生斜压破坏。
( )6、等高排架在任意何载作用下都可采用剪力分配法进行计算。
( )7、不等高排架在任意何载作用下都可采用剪力分配法进行计算。
( )8、排架结构内力组合时,恒载在任何情况下都参与组合。
( )9、风荷载分左来风和右来风,二者同时参与组合。
( )10、单层单跨的厂房参与组合的吊车台数最多考虑两台。
( )三、选择题:1、有吊车厂房结构温度区段的纵向排架柱间支撑布置原则以下列( )项为正确做法。
A 下柱支撑布置在中部,上柱支撑布置在中部及两端B 下柱支撑布置在两端,上柱支撑布置在中部C 下柱支撑布置在中部,上柱支撑布置在两端D 下柱支撑布置在中部及两端,上柱支撑布置在中部2、单层厂房排架柱内力组合中可变荷载的下列特点,( )有误。
A 吊车竖向荷载,每跨都有max D 在左、min D 在右及min D 在左、 max D 在右两种情况;每次只选一种B 吊车横向水平荷载max T 同时作用在该跨左、右两柱,且有正、反两个方151向 C max D 或min D 必有max T ,但有max T 不一定有max D 或min D D 风荷载有左来风和右来风,每次选一种3、当单层工业厂房纵向排架柱列数( )时,纵向排架也需计算。
2.7单层厂房结构设计实例2.7.1设计任务某厂金工车间的等高排架。
该金工车间平、立面布置如图2-53所示。
柱距除端部为m 5.5,其余均为m 6,跨度m 18 m 18;每跨设有两台吊车,吊车工作制级别为5A 级,轨顶标高为2.7积图2-53(a) 厂房立面图1图2-53(b) 平面图屋面做法:绿豆砂保护层2.7.2设计参考资料1.荷载资料,见表2-15:表 2-15 荷载资料2.吊车起重量及其数据,见表2-16。
表2-16 吊车起重量及其数据3.地质资料,见表2-17。
表2-17 地质资料4.预应力屋面板、嵌板及天沟板选用,见表2-18。
表2-18 预应力屋面板、嵌板及天沟板5.屋架选用图集,见表2-19。
表2-19 屋架选用图集6. 吊车梁选用图集,见表2-20。
表2-20 吊车梁选用图集注:轨道连结件重:7.基础梁:选用标准图号320G 3-JL ,kN 7.16/根。
8.钢窗重:2kN/m 45.0。
9.常用材料自重,见表2-21。
表2-21 常用材料自重2.7.3 结构构件选型及柱截面尺寸确定因该厂房跨度在15~36m之间,且柱顶标高大于8m,故采用钢筋混凝土排架结构。
为了使屋盖例如:下柱工形截面100150900400⨯⨯⨯得 惯性矩求法如下:48232331038.195))325150450(25150213625150(4)37515030012150300(212900100mm I ⨯=--⨯⨯⨯+⨯⨯+⨯⨯+⨯⨯+⨯=本设计仅取一榀排架进行计算,计算单元和计算简图如图2-55所示。
图2-55 计算单元和计算简图2.7.4荷载计算 1. 永久荷载⑴屋盖永久荷载 2kN/m 35.0二毡三油防水层绿豆砂浆保护层400400150 400 900 1002525 150400600150 40010001002525 150A 柱B 柱20厚水泥砂浆找平层 230.40kN/m m 02.0kN/m 20=⨯ 80厚泡沫混凝土保温层 230.64kN/m m 08.0kN/m 8=⨯预应力混凝土大型屋面板(包括灌缝)2kN/m 4.1屋盖钢支撑 2kN/m 05.0 总计 2kN/m 84.2屋架重力荷载为60.5kN/榀,则作用于柱顶的屋盖结构的重力荷载标准值为:kN 61.18360.5/218/2684.21=+⨯⨯=k G(2) 吊车梁及轨道重力荷载标准值:kN 4960.82.44k 3=⨯+=G(3)柱自重重力荷载标准值 A 、C 柱:上柱:.4kN 413.60.4k 4C k 4A =⨯==G G 下柱: kN 49.306.569.4k 5C k 5A =⨯==G G B 柱:上柱:.6kN 123.60.6k 4B =⨯=G 下柱:.11kN 236.594.4k 5B =⨯=G 各项永久荷载作用位置如图2-56所示。
[p176]【例2.1.4-1】图2.1.4—5现浇钢筋混凝土单层厂房,屋面板顶面标高5.0m;柱基础顶面标高-0.5m;柱截面尺寸为:Z3=300mm×400mm,Z4=400mm×500mm,Z5=300mm×400mm;(注:柱中心线与轴线重合)用现场机拌C25混凝土20石泵送,求现浇混凝土工程清单项目费(不含基础,不计措施项目费)。
图2.1.4-5 现浇钢筋混凝土单层厂房解:1.清单项目编制(1)现浇柱依据计价规范清单项目,现浇柱混凝土工程清单项目为:010*********矩形柱:柱高度5.0m;柱截面尺寸0.12~0.2m2:C25混凝土20石;现场机拌。
包含的工程内容为:1)矩形柱浇捣;(2)现浇有梁板依据计价规范清单项目,现浇板混凝土工程项目为:010*********现浇有梁板:板底标高4.9m:板厚100mm;C25混凝土20石加防水粉;现场机拌。
包含的工程内容:1)有梁板浇捣;(3)现浇挑檐、天沟现浇挑檐、天沟混凝土工程项目为:010*********现浇挑檐、天沟:C25混凝土20石加防水粉;现场机拌。
包含的工程内容:1)挑檐、天沟浇捣;2.工程量计算清单工程量(1)现浇柱Z3:0.3×0.4×5.5×4=2.64(m3)(0.3+0.4)*2*5.5*4Z4:0.4×0.5×5.5×4=4.40(m3)Z5:0.3×0.4×5.5×4=2.64(m3)小计:9.68m3(2)现浇有梁板[和板并在一起的梁]WKLl:(16梁轴长-0.15×2z3-0.4×2z4)×0.2梁宽×(0.5梁高-0.1板厚)×2=2.38(m3)WLl:(16-0.15×2-0.3×2)×0.2×(0.4-0.1)×2=1.82(m3)WKL2:(10-0.2×2-0.4×2)×0.2×(0.5-0.1)×2=1.41(m3)WKL3:(10-0.25×2)×0.3×(0.9-0.1)×2=4.56(m3)板:[(10+0.2柱外边×2)×(16+0.15×2)-(0.3×0.4×8+0.4×0.5×4)柱位]×0.1板厚=16.77(m3)小计:26.94m3(3)现浇挑檐、天沟:[注意计算规则:什么情况为挑檐?]{〔0.3×(16+0.35×2)]+[0.2×(11-0.3×2)〕}×2×0.1=1.42(m3)[p275上]【例2.4.1-1】如图2.4.1-4所示,现浇钢筋混凝土单层厂房屋盖,屋面板顶面标高5.0m;柱基础顶面标高-0.5m;柱截面尺寸为:Z3=300mmX400mm,Z4=400mnm×500mm,Z5=300mm×400mm。

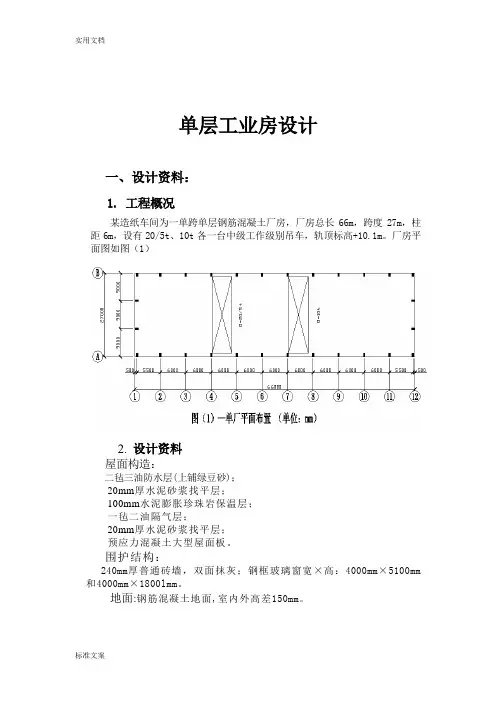

单层工业房设计一、设计资料:1. 工程概况某造纸车间为一单跨单层钢筋混凝土厂房,厂房总长66m,跨度27m,柱距6m,设有20/5t、10t各一台中级工作级别吊车,轨顶标高+10.1m。
厂房平面图如图(1)2. 设计资料屋面构造:二毡三油防水层(上铺绿豆砂);20mm厚水泥砂浆找平层;100mm水泥膨胀珍珠岩保温层;一毡二油隔气层;20mm厚水泥砂浆找平层;预应力混凝土大型屋面板。
围护结构:240mm厚普通砖墙,双面抹灰;钢框玻璃窗宽×高:4000mm×5100mm 和4000mm×1800lmm。
地面:钢筋混凝土地面,室内外高差150mm。
3.设计基本原始资料自然条件:基本风压为0.5kN/m2,地面按B类,基本雪压为0.3KN/m2,屋面活荷载为0.5kN/m2。
地质条件:场地地面以下0.8内为填土,填土下层4.8m内为粉质粘土,地基承载力特征值为240kN/m2,地下水位为-5.5m。
该工程位于非地震区,不考虑抗震设计。
4. 材料钢筋:箍筋为HPB235级钢筋、受力钢筋HRB335级钢筋。
混凝土:柱采用C40,基础采用C20。
5.设计要求1)初步确定排架结构布置方案;2)对结构上部的标准构件进行选型,并进行结构布置;3)排架的荷载计算和内力分析;4)排架柱的设计;5)柱下独立基础的设计二、构件选型及屋盖布置根据厂房的跨度、吊车起重量的大小、轨顶标高,吊车的运行空间等初步确定出排架结构的剖面如图(2)所示。
为了保证屋盖的整体性,屋盖采用无檩体系。
1.屋面板采用1.5m×6m预应力混凝土屋面板,根据屋面做法求得屋面荷载,采用标准图集92G410(一)中的Y—WB—2,屋面板自重标准值为1.4KN/m2(包括灌缝自重)。
2.天沟板(外天沟排水)选用92G410(三)标准图集中的JGB77—1,自重标准值2.02kN/m。
3.屋架采用预应力混凝土折线形屋架,选用标准图集95G415(三),每榀屋架自重标准值为120kN。
设计单梁起重机的单层工业厂房排架柱基础例题说到设计单梁起重机的单层工业厂房排架柱基础,大家可能会觉得这玩意儿复杂得很,不是工地上的大汉,谁能懂得这些拗口的术语?但实际上,做得好,它不就是一块块钢筋水泥拼出来的“地基”嘛!一说到“地基”,可能很多人脑袋里就冒出那个“稳如泰山”的形象。
对的,这就是我们今天要聊的东西,怎么把单梁起重机的这些活儿给做稳了,让它无论是搬运重物还是扛起一片天都不翻车。
哎呀,话说回来,这事儿真得慎重,毕竟,谁能保证一根柱子能撑得住成千上万吨的重量呢?那可真是让人睡不着觉的事!首先啊,你得了解这“单梁起重机”长啥样。
就一个简简单单的“单梁”,就好比是那种老式的吊车,顶端悬挂着一个大吊钩,像个巨大的“铁钩钓鱼”,专门用来搬重物。
看似简单,实际可是背负着不小的压力的!而这单梁起重机最牛逼的地方就是,它能把重物吊起来,然后通过移动平台把它移到你想要的位置。
不过呀,别看它平时飘飘然的,稳得像颗大石头一样,做这玩意儿的基础可不能马虎,搞不好,轻则设施没法正常使用,重则直接“翻车”,那可就大事了。
好了,咱们的核心任务就是要搞好这个“柱基础”,这是起重机的骨架。
如果这柱子没做好,那“铁钩钓鱼”这件事就像是给马车装上了风火轮,结果不堪设想。
所以呢,开始设计前得把这些小细节拿捏准了。
怎么着呢?这柱子得承受起重机的全部重力,还得能应对各种外部力量。
比如说,风、地震这些天灾,搞不好突然来个大风吹,柱子都得站得稳。
要不然,风一吹,起重机给吹跑了,谁都没辙。
哦,对了,咱说说“基础设计”这回事儿。
基础可不光是随便搭点砖头水泥就能搞定的。
这事儿涉及到的东西多得很,什么土壤的承载力、基础深度、以及水文地质情况等等,都得一一考虑清楚。
你总不能在一块松松垮垮的泥土上搭个柱子,那根本就撑不起那几吨的铁块吧?甚至你还得考虑到地下水的位置,水位过高,柱子容易泡水,那可不好。
所以,拿捏这些参数就像是在做一道复杂的数学题,一步错,步步错。
单层厂房结构课程设计实例1.结构构件选型及柱截面尺寸确定因该厂房跨度在15--36m之间,且柱顶标高大于8m,故采用钢筋混凝土排架结构。
为了使屋盖具有较大刚度,选用预应力混凝土折线型屋架及预应力混凝土屋面板。
选用钢筋混凝土吊车梁及基础梁。
由图2-54可知柱顶标高为9.6m,牛腿顶面标高为6n;设室内地面至0.5m,则计算简图中柱的总高度H,下柱高度H,和上10.2m 0.5m 10.7m+12.800图2-54厂房剖面图根据柱的高度、吊车起重量及工作级别等条件,可确定柱的截面尺寸,见表2-22。
2-22计算参数柱号截面尺寸/ mm面积/ 2 / mm 惯性矩/mm4自重/ kN/mA, C上柱矩400 400 1.6 10521.3 108 4.0基础顶面的距离为柱高度H,分别为:H l 6m 0.5m 6.5mH u 10.7m 6.5m 4.2m+7.200亠+6.000 -0.150 [亠X O1!L ± 0.000111+11.750+9.600/Mat:.卜」….B)屋盖钢支撑 2.84kN/m 2下 柱 I400 900 100 150 1.875 105195.38 1084.69 B上 柱矩 400 6002.4 10572 1086.0 下 柱I400 1000 100 1501.975 105256.34 1084.94本设计仅取一榀排架进行计算,计算单元和计算简图如图2-55示。
1 , nM ,1i ,0乌1 1 0,i i f *'1a q '0 'L 0'1" 0l^=,1H L 0' 1l-l18004 E -------------A 柱■iMJ图2-55计算单元和计算简图2.荷载计算1.恒载⑴屋盖恒载 绿豆砂浆保护层 二毡三油防水层0.35kN/m 220厚水泥砂浆找平层 20kN/m 30.02m0.40kN/m 2280厚泡沫混凝土保温层8kN/m 30.08m 0.64kN/m 2预应力混凝土大型屋面板(包括灌缝)1.4kN/m 2 0.05kN/m 2总计--- 4- A 活 A、IHA1800B柱屋架重力荷载为60.5kN/榀,则作用于柱顶的屋盖结构的重力荷载设计值 为:■.1i 1L3上=2&启J二卞=「让匚匕3.iJC F 】〔)图2-56荷载作用位置图 ■ «◎ (单位:kN ) 2.屋面活荷载 屋面活荷载标准值为 于前者,故仅按前者计算。
2.7单层厂房结构设计实例2.7.1设计任务某厂金工车间的等高排架。
该金工车间平、立面布置如图2-53所示。
柱距除端部为m 5.5,其余均为m 6,跨度m 18 m 18;每跨设有两台吊车,吊车工作制级别为5A 级,轨顶标高为m 2.7,吊车起重量左右跨相同,具体见表2-15。
外墙无连续梁,墙厚mm 240,每开间侧窗面积2m 24,钢窗,无天窗。
图2-53(a) 厂房立面图图2-53(b) 平面图12①11660005001800018000ABCQ =20t /5tQ =20t /5tQ =20t /5tQ =20t /5t 500屋面做法:绿豆砂保护层 二毡三油防水层 20厚水泥砂浆找平层 80厚泡沫砼保温层 预应力砼大型屋面板2.7.2设计参考资料1. 荷载资料,见表2-15:表 2-15 荷载资料基本雪压 2kN/m 4.0 基本风压 2kN/m 5.0 吊车起重量 t 5/20地面粗糙度类型 B屋面活载标准值2kN/m 5.02.吊车起重量及其数据,见表2-16。
表2-16 吊车起重量及其数据起重量 桥跨 轮距 吊车宽起重机 总量小车重 最大轮压吊车顶 至轨顶 轨顶至吊车梁顶 轨中至车外端最小轮压()t Q()m k L()mm L()mm B()kN W()kN g ()kN max P ()mm H ()mm 2H ()mm 1B ()kN min P20/5t16.5 4000 520022368.6174209418223037.53. 地质资料,见表2-17。
表2-17 地质资料层次 地层描述 状态 湿度 厚度(m ) 层底深度(m ) 地基承载力标准值)kN/m (2ak f容重)kN/m (3m γ1 回填土 1.4 1.4 162 棕黄粘土 硬塑 稍湿 3.5 4.9 200 173 棕红粘土可塑湿1.86.7250174.预应力屋面板、嵌板及天沟板选用,见表2-18。

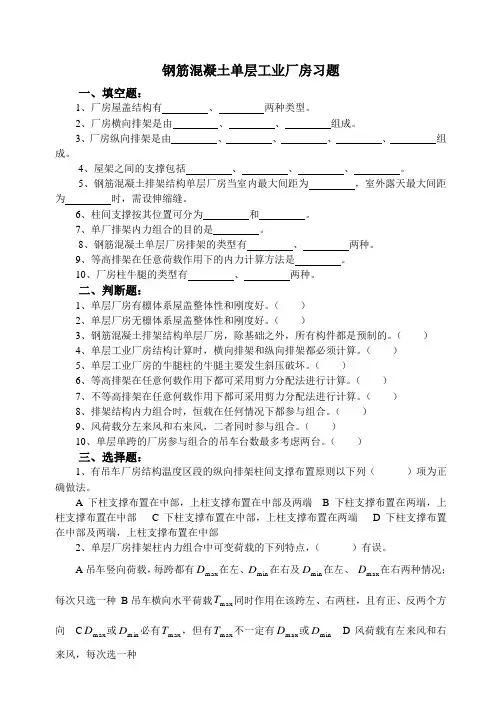

钢筋混凝土单层工业厂房习题一、填空题:1、厂房屋盖结构有 、 两种类型。
2、厂房横向排架是由 、 、 组成。
3、厂房纵向排架是由 、 、 、 、 组成。
4、屋架之间的支撑包括 、 、 、 。
5、钢筋混凝土排架结构单层厂房当室内最大间距为 ,室外露天最大间距为 时,需设伸缩缝。
6、柱间支撑按其位置可分为 和 。
7、单厂排架内力组合的目的是 。
8、钢筋混凝土单层厂房排架的类型有 、 两种。
9、等高排架在任意荷载作用下的内力计算方法是 。
10、厂房柱牛腿的类型有 、 两种。
二、判断题:1、单层厂房有檩体系屋盖整体性和刚度好。
( )2、单层厂房无檩体系屋盖整体性和刚度好。
( )3、钢筋混凝土排架结构单层厂房,除基础之外,所有构件都是预制的。
( )4、单层工业厂房结构计算时,横向排架和纵向排架都必须计算。
( )5、单层工业厂房的牛腿柱的牛腿主要发生斜压破坏。
( )6、等高排架在任意何载作用下都可采用剪力分配法进行计算。
( )7、不等高排架在任意何载作用下都可采用剪力分配法进行计算。
( )8、排架结构内力组合时,恒载在任何情况下都参与组合。
( )9、风荷载分左来风和右来风,二者同时参与组合。
( )10、单层单跨的厂房参与组合的吊车台数最多考虑两台。
( )三、选择题:1、有吊车厂房结构温度区段的纵向排架柱间支撑布置原则以下列( )项为正确做法。
A 下柱支撑布置在中部,上柱支撑布置在中部及两端B 下柱支撑布置在两端,上柱支撑布置在中部C 下柱支撑布置在中部,上柱支撑布置在两端D 下柱支撑布置在中部及两端,上柱支撑布置在中部2、单层厂房排架柱内力组合中可变荷载的下列特点,( )有误。
A 吊车竖向荷载,每跨都有max D 在左、min D 在右及min D 在左、 max D 在右两种情况;每次只选一种B 吊车横向水平荷载max T 同时作用在该跨左、右两柱,且有正、反两个方向C maxD 或min D 必有max T ,但有max T 不一定有max D 或min D D 风荷载有左来风和右3、当单层工业厂房纵向排架柱列数( )时,纵向排架也需计算。

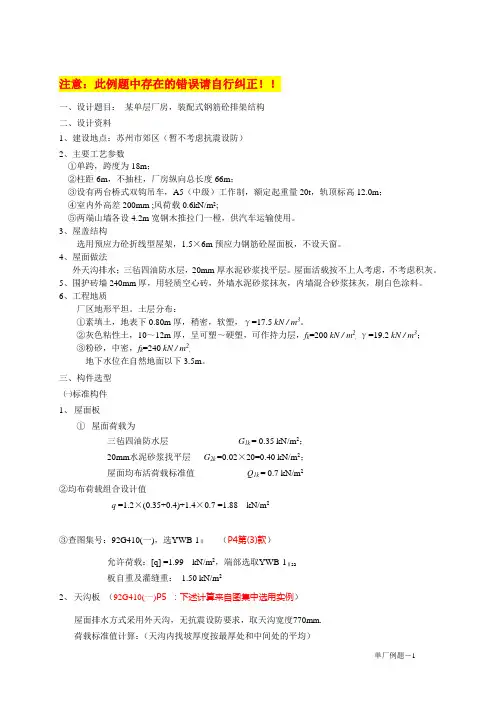

注意:此例题中存在的错误请自行纠正!!一、设计题目:某单层厂房,装配式钢筋砼排架结构二、设计资料1、建设地点:苏州市郊区(暂不考虑抗震设防)2、主要工艺参数①单跨,跨度为18m;②柱距6m,不抽柱,厂房纵向总长度66m;③设有两台桥式双钩吊车,A5(中级)工作制,额定起重量20t,轨顶标高12.0m;④室内外高差200mm ;风荷载0.6kN/m2;⑤两端山墙各设4.2m宽钢木推拉门一樘,供汽车运输使用。
3、屋盖结构选用预应力砼折线型屋架,1.5×6m预应力钢筋砼屋面板,不设天窗。
4、屋面做法外天沟排水;三毡四油防水层,20mm厚水泥砂浆找平层。
屋面活载按不上人考虑,不考虑积灰。
5、围护砖墙240mm厚,用轻质空心砖,外墙水泥砂浆抹灰,内墙混合砂浆抹灰,刷白色涂料。
6、工程地质厂区地形平坦。
土层分布:①素填土,地表下0.80m厚,稍密,软塑,γ=17.5 kN / m3。
②灰色粘性土,10~12m厚,呈可塑~硬塑,可作持力层,f k=200 kN / m2, γ=19.2 kN / m3;③粉砂,中密,f k=240 kN / m2,地下水位在自然地面以下3.5m。
三、构件选型㈠标准构件1、屋面板①屋面荷载为三毡四油防水层G1k = 0.35 kN/m2;20mm水泥砂浆找平层G2k =0.02×20=0.40 kN/m2;屋面均布活荷载标准值Q1k = 0.7 kN/m2②均布荷载组合设计值q =1.2×(0.35+0.4)+1.4×0.7 =1.88 kN/m2③查图集号:92G410(一),选YWB-1Ⅱ(P4第(3)款)允许荷载:[q]=1.99 kN/m2,端部选取YWB-1Ⅱsa板自重及灌缝重: 1.50 kN/m22、天沟板(92G410(一)P5 :下述计算来自图集中选用实例)屋面排水方式采用外天沟,无抗震设防要求,取天沟宽度770mm.荷载标准值计算:(天沟内找坡厚度按最厚处和中间处的平均)焦渣砼找坡层;按12m 排水坡,0.5%坡度,最低处厚度20mm ,考虑6m 天沟最大找坡层重按(80+50)/2=65mm 厚度计算,焦渣砼自重取14 kN/m 3,于是得G 1k =0.065×14=0.91 kN/m 2;20mm 水泥砂浆找平层 G 2k =0.02×20=0.40 kN/m 2; 三毡四油卷材防水层(无小石子) G 3k = 0.15 kN/m 2; 积水荷载按230mm 高计 Q 1k = 2.3 kN/m 2其中:卷材防水层考虑高低肋复盖部分,按天沟平均内宽b 的2.5倍计算(b 为天沟宽度减去190mm ),天沟宽取770mm ,则b=580mm 。
21年一造案例第五题
2021年全国一级造价工程师考试案例分析题第五题如下:
某新建工业厂区,建构筑物主要包括1号厂房、2号厂房、3号厂房、4号
厂房,每栋厂房都有相应的生产工艺需求。
根据《工业项目建设用地控制指标》规定,该厂区的建筑系数应在30%以上。
目前,厂区建构筑物的占地
面积和建筑面积如表1-1所示,厂区建构筑物的占地面积和建筑面积统计表。
表1-1 厂区建构筑物的占地面积和建筑面积统计表
建构筑物占地面积(m²)建筑面积(m²)
1号厂房 8000 15000
2号厂房 10000 20000
3号厂房 9000 18000
4号厂房 7000 14000
其他建构筑物 4000 8000
总计 38000 75000
根据题目给出的数据,计算厂区的建筑系数为多少。
【分析】
本题考查的是建筑系数的计算。
建筑系数是指项目用地范围内所有建筑物占地的面积与项目总用地面积之比。
【解答】
厂区建构筑物的总占地面积为:38000m²。
厂区建构筑物的总建筑面积为:75000m²。
厂区的建筑系数为:建构筑物占地面积之和/厂区占地面积 =
(15000+20000+18000+14000+8000)/38000=95%。
单层工业厂房结构吊装方案设计
一、题目:某厂金车间为两跨各18m的单层厂房,厂房长84m,柱距6m,共有14个车间。
厂房平、剖面图如图6-44所示。
二、结构安装方法
采用分件安装法。
柱现场预制,用履式起重机吊装;柱吊装后,预制预应力屋架(后张法),屋架混凝土强度达到75%设计强度标准值后穿预应力筋、张拉。
屋架扶直排放后,屋盖结构一次吊装(屋架、连系梁、屋面板)。
吊车梁在柱吊装完毕,屋架预制前进行吊装(由构件厂供应)。
三、金工车间主要预制构件一览表见表6-13。
金工车间主要预制构件一览表表6-13
建筑施工与管理专业的施工方案要求:
1 通过计算参数,选择起重机种类和型号;
2 作图确定构建平面布置及起重机开行路线。
3 计算必须附图,要有步骤、有条理,作图要有比例、规范,铅笔或绘图笔及计算机作图均可,所有内容一律用A4纸完成,
4 封面写明题目“某单层工业厂房结构吊装方案”,姓名,学号,日期,分数等内容。
封面样板见下页:
北京电大市建职大
建筑施工与管理专业施工技术方案设计某单层工业厂房结构吊装施工方案
姓名:
学号:
日期:
分数:
批阅教师:。

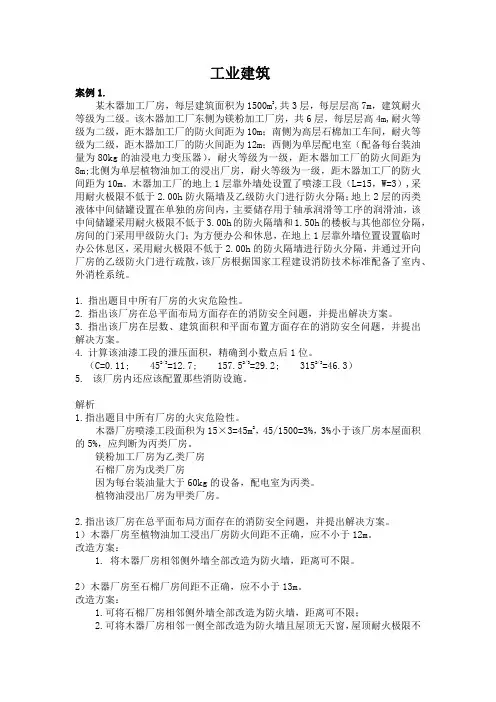

工业建筑难点大汇总建议您再看看:《民用建筑难点大汇总》《建筑防火案例分析解题思路十大要点》一、火灾危险性分类【例题1】某单层棉麻粗加工厂房,耐火等级为一级,建筑面积为3000㎡,在该厂房内同时设有亚麻除尘部位,该除尘部位的建筑面积为200㎡,该厂房的火灾危险性应为()。
A.甲类B.乙类C.丙类D.丁类【例题2】某仓库内储存有重量为35kg,体积为0.14m³的玻璃工艺品,并采用高密度纸箱和气泡膜包装,包装后的重量为40kg,体积为0.21m³。
该仓库的火灾危险性为()。
A.乙类B.丙类C.丁类D.戊类注意事项:1、同一物质不同生产类型时火灾危险性的区别:2、丁(戊)类储存物品仓库的火灾危险性,当可燃包装重量不大于物品本身重量1/4且可燃包装体积不大于物品本身体积的1/2时,应按丁(戊)类确定;反之,按丙类确定。
相关文章:如何记忆火灾危险性分类?二、耐火等级【例题3】某甲类单层厂房,耐火等级为一级,该建筑内柱的耐火极限不应低于()h。
A.3.00B.2.50C.2.00D.1.50注意事项:1、甲、乙类采用三级耐火等级的情况。
2、丙类液体厂房采用三级耐火等级的情况。
3、燃煤锅炉房采用三级耐火等级的情况。
4、甲、乙类厂房和甲、乙、丙类仓库内的防火墙的耐火极限不应低于4.00h。
5、一、二级耐火等级单层厂房(仓库)的柱,其耐火极限分别不应低于2.50h和2.00h。
相关文章:一张表看懂不同耐火等级的建筑与层数的对应关系三、防火分区【例题4】下列关于防火分区的做法中,正确的是()。
A.某三级耐火等级的戊类厂房的防火分区内,防火分隔部位采用耐火极限为3.00h的防火卷帘和防火墙进行分隔B.某一级耐火等级的乙类仓库的防火分区内,防火分隔部位采用耐火极限为4.00h的防火墙和甲级防火门进行分隔C.某二级耐火等级的丙类厂房,防火分隔部位采用喷水强度为1.5L/(s·m)的防火分隔水幕和防火墙进行分隔D.某商场的中庭单独划分为一个防火分区,中庭与连廊之间采用宽度为45m的防火卷帘进行分隔,防火卷帘的耐火极限为3.00h 注意事项:1、厂房的防火分区之间应采用防火墙分隔。
单层厂房结构课程设计实例1.结构构件选型及柱截面尺寸确定因该厂房跨度在15--36m之间,且柱顶标高大于8m,故采用钢筋混凝土排架结构。
为了使屋盖具有较大刚度,选用预应力混凝土折线型屋架及预应力混凝土屋面板。
选用钢筋混凝土吊车梁及基础梁。
由图2-54可知柱顶标高为9.6m,牛腿顶面标高为6m;设室内地面至基础顶面的距离为0.5m,则计算简图中柱的总高度H,下柱高度H,和上l屋架重力荷载为60.5kN/榀,则作用于柱顶的屋盖结构的重力荷载设计值为:.33kN 22060.5/2kN)18/2m 6m kN/m 84.2(2.11=+⨯⨯⨯=G (2) 吊车梁及轨道重力荷载设计值:.8kN 586m)0.8kN/m kN 2.44(2.13=⨯+⨯=G (3)柱自重重力荷载设计值 A 、C 柱:上柱:17.28kN 3.6m kN/m 0.42.14C 4A =⨯⨯==G G 下柱: 36.58kN 6.5m kN/m 69.42.15C 5A =⨯⨯==G G B 柱:上柱:25.92kN 3.6m kN/m 0.62.14B =⨯⨯=G2.屋面活荷载屋面活荷载标准值为20.5kN/m ,雪荷载标准值为20.4kN/m ,后者小于前者,故仅按前者计算。
作用于柱顶的屋面活荷载设计值为:.8kN 3718/2m 6m kN/m 5.04.121=⨯⨯⨯=Q 1Q 的作用位置与1G 作用位置相同,如图2-56所示。
3.风荷载风荷载的标准值按0s z z k w w μμβ=计算,其中2kN715.6)68.6kN kN 200(1.04)(4=+⨯⨯=+=g Q a T 作用于排架柱上的吊车横向水平荷载设计值为:21.30kN 2.15kN 715.64.1i Q max =⨯⨯==∑y T T γ6m 1200F pmax 0.80.1334000F pmax 0.3331.06m4000F pmax =174KNF pmaxkN 33.22011==G G ; 76.08kN 17.28kN kN 8.58432=+=+=A G G GkN 58.3653==A G G ; .66kN 440kN 33.2202214=⨯==G GkN 53.3856==B G G ; 143.52kN 58.8kN 2kN 92.252345=⨯+===G G G Bm 11.02kN m 05.0kN 33.220111⋅=⨯==e G M 330412)(e G e G G M A -+=m 41.76kN 0.3m 58.8kN -0.25m 17.28)kN 33.220(⋅=⨯⨯+=由于图2-59a 所示排架为对称结构且作用对称荷载,排架结构无侧移,故各柱可按柱顶为不动铰支座计算内力。
柱顶不动铰支座反力i R 可根据相应公式计算。
对于A ,C 柱109.0=n ,356.0=λ则:)(39.6C ←-=R231.211111123321=⎪⎭⎫ ⎝⎛-+⎪⎭⎫⎝⎛--⋅=n n C λλ 957.0111123323=⎪⎭⎫ ⎝⎛-+-⋅=n C λλ ()→=⨯⋅+⨯⋅=+=kN 39.610.1m 0.957m 41.76kN 2.231m kN 02.112211C H M C H M R A 本例中0B =R 。
求得i R 后,可用平衡条件求出柱各截面的弯矩和剪力。
柱各截面的轴力为该截面以上重力荷载之和,恒载作用下排架结构的弯矩图和轴力图分别见图2-59b 、c 。
图2-59d 为排架柱的弯矩、剪力和轴力的正负号规定,下同。
11.76B11.98C11.0229.786.396.3911.7611.9829.7811.02296.41C332.99B440.66237.61220.33296.41237.61220.33332.99466.58584.18+++CBM 1G 1M 2G 2G 3G 4G 5G 6G 1M 1M 2G 2G 3+M+M+V+V+N+N+B37.837.8+C6.4637.8BCM 1BM 1C M 2CQ 1Q 137.85.980.03 4.580.64CB0.678.931.892.305.780.525.67q 1BF wq 2CBC10.50139.7642.80120.0918.5519.10107.2011.8930.81(a) (b) 图2-62 左吹风时排架内力图(2)右吹风时计算简图如图2-63a 所示。
将图2-62b 所示A ,C 柱内力图对换且改变内力符号后可得,如图2-63b 所示。
q 1BF wq 2C30.8111.89120.0942.80139.7610.50B107.2019.1018.55C174.1111233=⎪⎭⎫ ⎝⎛-+⋅=n C λ()→=⋅==37.101.1023.893m m kN C H M R B B)( kN 32.5kN 37.10kN 69.15B A ←-=+-=+=R R R 排架各柱顶的剪力分别为:)( 14.22kN 5.32kN 0.277kN 69.15A A A ←-=⨯+-=-=R R V η )( 12.74kN 5.32kN 0.446kN 37.10B B B →=⨯+=-=R R V η)( 1.47kN 5.32kN 0.277C C →=⨯==R V η排架各柱弯矩图、轴力图及柱底剪力值如图2-64b,c 所示。
Q min+B+552552C118.97118.97M AM BB12.7439.4445.8643.37114.41C14.8514.2221.98B1.4751.195.29CQ max()←-=⨯-=-=kN 38.3957.010.1m 3A A C H R ()←=⨯⋅=-=kN 12.48174.110.1m m kN 00.4143B B C H M R)( kN 74.44kN 12.48kN 38.3B A →=+-=+=R R R 各柱顶剪力分别为:)( 15.77kN 44.74kN 0.277kN 38.3A A A ←-=⨯--=-=R R V η)( 28.17kN .74kN 440.446kN 12.48B B B →=⨯-=-=R R V η)( .39kN 1244.74kN 0.277C C ←-=⨯-==R V η排架各柱的弯矩图、轴力图及柱底剪力值如图2-65b ,c 所示CB552118.97552118.97++M BQ maxM AQ minCB125.1444.60123.5928.17129.4812.39312.5921.0856.77101.4715.77BCBCQ maxM CQ minM B15.77123.5928.17129.4812.39125.14CB56.77101.47312.5944.6021.08552118.97552118.97++BC()()515.0111232335=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+⎥⎦⎢⎣+-=n n a C λλλ()←=⨯-=-=10.97kN 0.515kN 30.215max A -C T R同理,对于B 柱,281.0=n ,356.0=λ,667.0=a ,598.05=C ,则:()←=⨯-=-=12.74kN 0.598kN 30.215max B -C T R排架柱顶总反力R 为:)( kN 71.23kN 74.12kN 97.10B A ←-=--=+=R R R 各柱顶剪力为:)( .40kN 423.71kN 0.277kN 97.10A A A ←-=⨯=-=-=R R V η)( 2.17kN .71kN 230.446kN 74.12B B B ←-=⨯+-=-=R R V η)( .57kN 623.71kN 0.277C C →=⨯=-=R V η排架各柱的弯矩图及柱底剪力值如图2-68b 所示。
当m ax T 方向相反时,弯矩图和剪力只改变符号,方向不变。
CBT maxT maxCB10.569.72119.575.21142.0917.7523.6566.366.5719.1316.9工业厂房例题注:M 单位(m kN ⋅),N 单位kN ,V 单位kN 。
kN ),N单位kN,V单位kN。
注:M单位(m注:M 单位(m kN ⋅),N 单位kN ,V 单位kN 。
表2-28 1.2恒载+0.9⨯1.4⨯(屋面活荷载+kN ),N单位kN,V单位kN 注:M单位(m注:M 单位(m kN ⋅),N 单位kN ,V 单位kN 。
表2-30 1.2恒载+0.9⨯1.4⨯(屋面活荷载+kN ),N单位kN,V单位kN。
注:M单位(m表2-31 1.2恒载+0.9⨯1.4⨯(吊车荷载+风注:M 单位(m kN ⋅),N 单位kN ,V 单位kN 。
表2-32 1.35恒载+0.7⨯1.4⨯屋面活荷载+0.7⨯1.4⨯kN ),N单位kN,V单位kN。
注:M单位(m工业厂房 例题25注:M 单位(m kN ⋅),N 单位kN ,V 单位kN6. 柱截面设计 以A 柱为例。
混凝土强度等级为30C ,2c mm /N 3.14=f ,2tk mm /N 01.2=f ;采用HRB400级钢筋,2y y mm /N 360='=f f ,518.0=b ξ。
上、下柱均采用对称配筋。
1.上柱配筋计算。
上柱截面共有4组内力。
取360m m 40m m -m m 4000==h1066.67kN 0.518360m m m m 400N/m m 3.140.12b 0c 1b =⨯⨯⨯⨯==ξαbh f N而I -I 截面的内力均小于b N ,则都属于大偏心受压,所以选取偏心距较大的一组内力作为最不利内力。
即取M =78.783m kN ⋅,N = 237.61kN ; 吊车厂房排架方向上柱的计算长度7.2m m 6.320=⨯=l 。
附加偏心矩a e 取20mm (大于mm/30400)m m332N 10237.6m m N 10783.78360=⨯⋅⨯==N M e ,352m m 20m m m m 3320i =+=+=a e e e518400mm mm72000>==h l 应考虑偏心距增大系数η。
.181.4237610N m m 40014.3N/m m 0.55.0222c 1>=⨯⨯==N A f ξ, 取0.11=ξ97.0)400mm mm7200(01.015.101.015.102=⨯-=-=h l ξ230.197.00.1400mm 7200360mm mm 352140011140011221200i =⨯⨯⎪⎭⎫⎝⎛⨯+=⎪⎭⎫ ⎝⎛+=ξξηh l h emm 54.414003.140.1237610c 1=⨯⨯==b f N x αm m 48.1860b =<h x ξ 且 mm 802='<a xm m 96.2722400m m m m 352230.12i =-⨯='+-='a h e e η()()220y s mm 56340mm mm 360mm 360mm96.272237610=-⨯⨯='-'='=N N a h f e N A A s S选318()2mm 763=s A ,则%2.0%48.0400m m 400m m m m 7632>=⨯==bh A s ρ满足要求。
