下载文档原格式

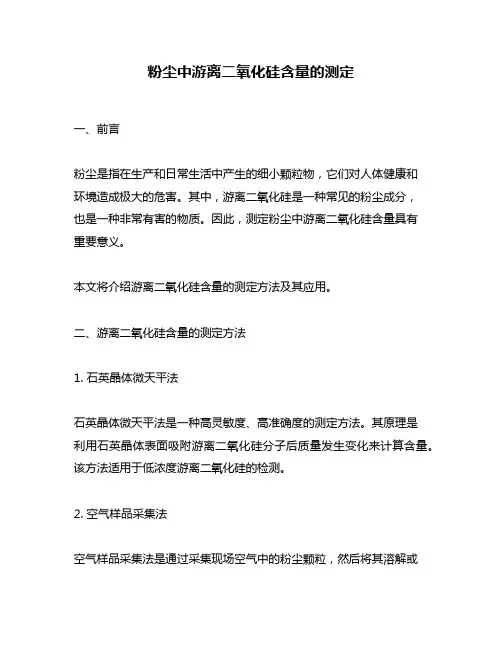

粉尘中游离二氧化硅含量的测定一、前言粉尘是指在生产和日常生活中产生的细小颗粒物，它们对人体健康和环境造成极大的危害。
其中，游离二氧化硅是一种常见的粉尘成分，也是一种非常有害的物质。
因此，测定粉尘中游离二氧化硅含量具有重要意义。
本文将介绍游离二氧化硅含量的测定方法及其应用。
二、游离二氧化硅含量的测定方法1. 石英晶体微天平法石英晶体微天平法是一种高灵敏度、高准确度的测定方法。
其原理是利用石英晶体表面吸附游离二氧化硅分子后质量发生变化来计算含量。
该方法适用于低浓度游离二氧化硅的检测。
2. 空气样品采集法空气样品采集法是通过采集现场空气中的粉尘颗粒，然后将其溶解或提取出来，再利用色谱等分析技术进行测定。
该方法适用于现场实时监测和大批量样品分析。
3. 火焰原子吸收光谱法火焰原子吸收光谱法是一种常用的游离二氧化硅含量测定方法。
其原理是利用游离二氧化硅在火焰中的发射特性，通过分析其光谱特征来计算含量。
该方法适用于高浓度游离二氧化硅的检测。
三、游离二氧化硅含量的应用1. 工业生产游离二氧化硅是工业生产中常见的粉尘成分，它会对工人的健康造成危害。
因此，测定工作场所中游离二氧化硅含量对于保护工人健康具有重要意义。
2. 环境监测空气中存在大量细小颗粒物，其中包括游离二氧化硅。
测定空气中游离二氧化硅含量可以对环境污染状况进行评估和监测。
3. 医学诊断某些疾病如肺结核、尘肺等与长期吸入粉尘有关。
通过检测患者体内的游离二氧化硅含量可以帮助医生进行诊断和治疗。
四、总结游离二氧化硅含量的测定方法有多种，不同的方法适用于不同的场合。
在工业生产、环境监测和医学诊断中，测定游离二氧化硅含量都具有重要意义。
我们应该加强对粉尘危害的认识，采取有效措施保障自身健康和环境安全。
游离二氧化硅、单质硅、碳化硅的测定对于含有游离二氧化硅、单质硅及碳化硅量的方法都比较繁杂。
而碳化硅制品中总硅含量较高（以SiO2计其质量分数常大于100%），因此，没有可套用的标准且测定误差较大，结果不可靠，根据碳化硅不溶于氢氟酸-硝酸及单质硅不溶于氢氟酸的原理，制定了氢氟酸挥散重量法联系测定游离二氧化硅、单质硅、碳化硅的方法，可提高功效近3倍，其准确度也有所提高。
1 灼烧温度试验利用氢氟酸挥散以除去二氧化硅及单质硅的测定方法比较成熟的，但对于含碳化硅耐火材料及原料，由于含有一定的游离碳，要在保证碳化硅不分解的条件下去除游离碳及四氟化硅，灼烧温度的选择是比较重要的。
称取一定量游离石墨碳及纯碳化硅的混合物，在高温炉中，以不同温度进行灼烧试验以测定碳化硅回收量，结果见表1由表2可见，当灼烧温度低于850℃，由于游离碳（特别含石墨碳时）未能灼烧完全，结果偏高。
在900-1050℃时，所测碳化硅含量与加入量吻合，说明游离碳已灼烧完全。
当灼烧温度>1100℃时，回收值偏高，说明有部分碳化硅分解成二氧化硅。
由此，选择灼烧温度为（900±50）℃较为合适。
此外，在温度下四氟化硅也可挥散完全。
2 回收试验称取含一定量二氧化硅、单质硅、碳化硅的混合样，用选定的方法进行回收试验，结果见表2.由上述试验可知，本方法对二氧化硅、单质硅、碳化硅的加入量回收是完全的。
3 试验方法3.1 主要试剂硝酸（ρ=1.42g/mL³）;氢氟酸（ρ=1.42g/mL³）；盐酸（1+1）；盐酸（5+95）；硫酸（1+1）；混合溶剂：将1.5份无水碳酸钠、1.5份无水碳酸钾与0.7份硼酸混合研细，贮藏于磨口瓶中。
3.2 分析步骤3.2.1 游离二氧化硅量的测定称取0.1000g试料置于铂坩埚中，放入（900±50）℃高温炉中灼烧1h，取出，置于干燥器中，冷却至室温，称量。
如此反复操作（每次灼烧15min），直至恒量（m1）。

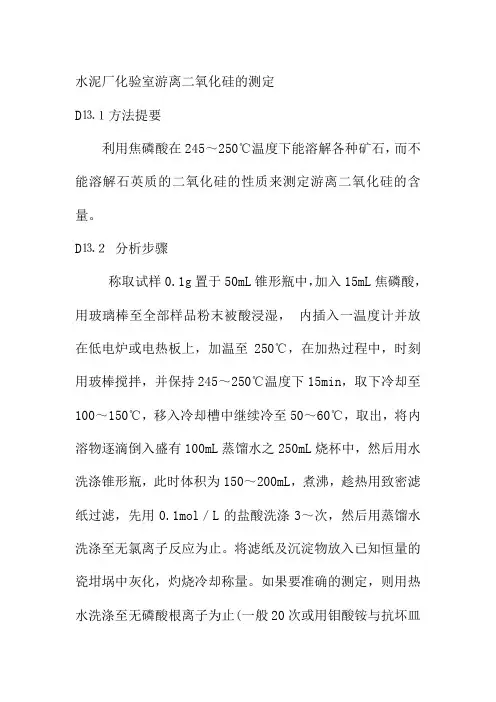

水泥厂化验室游离二氧化硅的测定D⒔１方法提要利用焦磷酸在245～250℃温度下能溶解各种矿石，而不能溶解石英质的二氧化硅的性质来测定游离二氧化硅的含量。
D⒔２分析步骤称取试样0.1g置于50mL锥形瓶中，加入15mL焦磷酸，用玻璃棒至全部样品粉末被酸浸湿，内插入一温度计并放在低电炉或电热板上，加温至250℃，在加热过程中，时刻用玻棒搅拌，并保持245～250℃温度下15min，取下冷却至100～150℃，移入冷却槽中继续冷至50～60℃，取出，将内溶物逐滴倒入盛有100mL蒸馏水之250mL烧杯中，然后用水洗涤锥形瓶，此时体积为150～200mL，煮沸，趁热用致密滤纸过滤，先用0.1mol／L的盐酸洗涤3～次，然后用蒸馏水洗涤至无氯离子反应为止。
将滤纸及沉淀物放入已知恒量的瓷坩埚中灰化，灼烧冷却称量。
如果要准确的测定，则用热水洗涤至无磷酸根离子为止(一般20次或用钼酸铵与抗坏皿酸等溶液检验之)。
将沉淀物放入清洁已知恒量铂坩埚中，先在电炉上灰化，然后在900～950℃高温炉中灼烧30min，冷却，称量，再在铂坩埚中滴入硫酸(1+1)，使二氧化硅全部为硫酸所浸湿，再加入5～10mL氢氟酸，放于砂浴上加热，直至蒸发不冒白烟为止，再于900～950℃的高温炉中灼烧20min，冷却称量，二次重量差即为游离二氧化硅的质量。
D⒔３游离二氧化硅的质量百分数按下式计算:m1 ×m2X SiO2 ＝——————×100m式中: m1—氢氟酸处理前残渣及铂坩埚重,g;m2 —氢氟酸处理后残渣及铂坩埚重,g;m—试料的质量,g。
D⒔４注意事项焦磷酸在制备时即将85％之磷酸(二级品)加热至沸腾逐渐蒸发部份水至250℃，不再冒气泡为止，放冷待用，注意温度应达250℃，不得低于150℃，不得低于150℃，因为高于150℃才开始失去结晶水而转变为焦磷酸。
若样品中含有硫化物需在加热焦磷酸溶液溶解时加数毫克硝酸铵结晶，并加120～170℃加热，硝酸铵分解时，对硫化物起氧化作用同时冒出二氧化氮棕色气体，在此温度多保持一会儿，使硫化物完全溶解再提高温度(注意温度不能太高，否则会引起爆炸)。

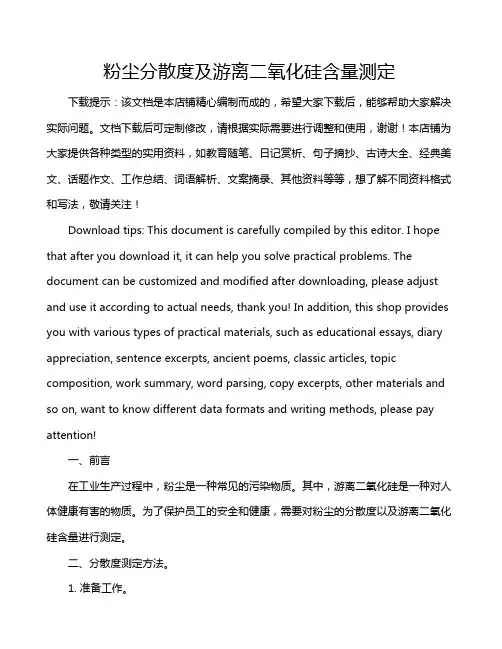

粉尘分散度及游离二氧化硅含量测定下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、前言在工业生产过程中，粉尘是一种常见的污染物质。

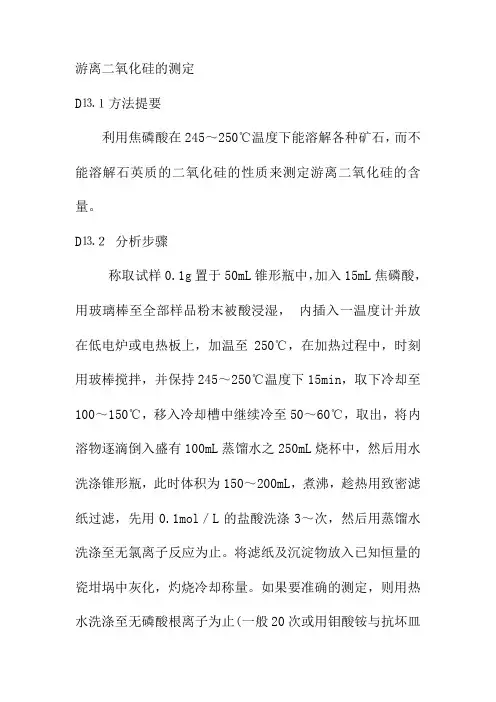

游离二氧化硅的测定D⒔１方法提要利用焦磷酸在245～250℃温度下能溶解各种矿石，而不能溶解石英质的二氧化硅的性质来测定游离二氧化硅的含量。
D⒔２分析步骤称取试样0.1g置于50mL锥形瓶中，加入15mL焦磷酸，用玻璃棒至全部样品粉末被酸浸湿，内插入一温度计并放在低电炉或电热板上，加温至250℃，在加热过程中，时刻用玻棒搅拌，并保持245～250℃温度下15min，取下冷却至100～150℃，移入冷却槽中继续冷至50～60℃，取出，将内溶物逐滴倒入盛有100mL蒸馏水之250mL烧杯中，然后用水洗涤锥形瓶，此时体积为150～200mL，煮沸，趁热用致密滤纸过滤，先用0.1mol／L的盐酸洗涤3～次，然后用蒸馏水洗涤至无氯离子反应为止。
将滤纸及沉淀物放入已知恒量的瓷坩埚中灰化，灼烧冷却称量。
如果要准确的测定，则用热水洗涤至无磷酸根离子为止(一般20次或用钼酸铵与抗坏皿酸等溶液检验之)。
将沉淀物放入清洁已知恒量铂坩埚中，先在电炉上灰化，然后在900～950℃高温炉中灼烧30min，冷却，称量，再在铂坩埚中滴入硫酸(1+1)，使二氧化硅全部为硫酸所浸湿，再加入5～10mL氢氟酸，放于砂浴上加热，直至蒸发不冒白烟为止，再于900～950℃的高温炉中灼烧20min，冷却称量，二次重量差即为游离二氧化硅的质量。
D⒔３游离二氧化硅的质量百分数按下式计算:m1 ×m2X SiO2 ＝——————×100m式中: m1—氢氟酸处理前残渣及铂坩埚重,g;m2 —氢氟酸处理后残渣及铂坩埚重,g;m—试料的质量,g。
D⒔４注意事项焦磷酸在制备时即将85％之磷酸(二级品)加热至沸腾逐渐蒸发部份水至250℃，不再冒气泡为止，放冷待用，注意温度应达250℃，不得低于150℃，不得低于150℃，因为高于150℃才开始失去结晶水而转变为焦磷酸。
若样品中含有硫化物需在加热焦磷酸溶液溶解时加数毫克硝酸铵结晶，并加120～170℃加热，硝酸铵分解时，对硫化物起氧化作用同时冒出二氧化氮棕色气体，在此温度多保持一会儿，使硫化物完全溶解再提高温度(注意温度不能太高，否则会引起爆炸)。
粉尘中游离二氧化硅的测定GBI/TI92-4-20071.引言空气中较长时间悬浮的粒径大于1um的固体粒子。
污染车间空气和环境大气，吸入含游离二氧化硅的粉尘可引起尘肺，而且粉尘中游离二氧化硅含量愈高，其致纤维化作用愈强对人体的危害越大。
游离二氧化硅在自然界中的分布极广，是地壳的主要成分，均有95%的矿石含有数量不等的游离SiO2,如石英，砂石，花岗岩。
测定粉尘中游离SiO2含量的方法有焦磷酸质量法，氟硼酸质量法，碱溶钼蓝比色法，X线衍射法和红外光谱测定法等，本次以焦磷酸质量法测定。
焦磷酸在245~250℃的高温下，能溶解硅酸盐及金属氧化物的物质，而对于游离二氧化硅则几乎不溶，用热焦磷酸处理粉尘后，粉尘所含的硅磷酸盐和金属氧化物等物质即溶解于焦磷酸中，再经过过滤而被去掉，最后余下残渣的治疗为游离二氧化硅的含量。
2.材料与方法2.1仪器（1）粉尘采样器（2）测尘滤膜（75）（3）干燥器（4）玛瑙研钵（5）温度计300℃（6）带盖磁钳锅125ml（7）可控温度高温电炉（8）万分之一电子天平2.2试剂（1）见磷酸（购买）（2）盐酸溶液“HCL=0.1mol/L（3）硝酸铵3.测定3.1采样：可分别采集空气中的粉尘或物体上的沉降尘测定。
3.2分析（1）将采集的粉尘于105℃烘箱中干燥2h，稍冷，用玛瑙研钵研细，储于干燥器中备用。
（2）准确称取0.1~0.2g粉尘于小烧杯中，加入15ml焦磷酸等及硝酸铵数毫克、搅拌、使样品全部浸润，置于已加热至245~250℃可调电炉上，用玻璃棒不停搅拌，保持15min。
（3）取下小烧杯，用温度计测冷却至450~500℃将小烧杯内容物缓慢移至盛有40ml热蒸馏水的250ml烧杯中，边移边搅拌，充分混匀，并用热蒸馏水冲洗温度计，小玻璃棒和小烧杯数次，洗液并入烧杯中最后约为150~200ml。
（4）取慢速定量滤纸对折数次成漏斗状，放入标准长颈漏斗中，用水浸润，再用热蒸馏水冲下，将上述溶液煮沸，稍静置，倒入漏斗中，每次用热的0.1mol/l的盐酸洗涤杯内粉尘，并移入漏斗中，再用热水洗至溶液呈中性为正。
石灰石游离二氧化硅含量摘要：一、引言二、石灰石中游离二氧化硅的含量标准三、测定石灰石中游离二氧化硅含量的方法四、游离二氧化硅含量对石灰石性质的影响五、结论正文：一、引言石灰石是一种常见的矿物质，广泛应用于建筑、化工、冶金等领域。
其中，游离二氧化硅是石灰石的主要成分之一，对石灰石的性质和用途具有重要影响。
本文将详细介绍石灰石中游离二氧化硅的含量及其相关性质。
二、石灰石中游离二氧化硅的含量标准根据相关标准，石灰石中游离二氧化硅的含量有一定的要求。
一般来说，游离二氧化硅含量越高，石灰石的质量和价值就越高。
然而，过高的游离二氧化硅含量也可能导致石灰石的性质发生变化，从而影响其应用效果。
因此，在实际应用中，需要根据具体需求来选择合适的游离二氧化硅含量的石灰石。
三、测定石灰石中游离二氧化硅含量的方法目前，常用的测定石灰石中游离二氧化硅含量的方法主要包括化学分析和光谱分析。
化学分析方法是通过一定的化学反应来测定游离二氧化硅的含量，而光谱分析方法则是利用光谱仪来分析石灰石样品的光谱特性，从而推算出游离二氧化硅的含量。
四、游离二氧化硅含量对石灰石性质的影响游离二氧化硅含量对石灰石的性质具有重要影响。
一般来说，游离二氧化硅含量越高，石灰石的硬度、密度和抗压强度等性能就越好。
同时，游离二氧化硅还能提高石灰石的耐腐蚀性和抗氧化性。
然而，过高的游离二氧化硅含量也可能导致石灰石的韧性降低，从而影响其使用寿命。
因此，在实际应用中，需要根据具体需求来选择合适的游离二氧化硅含量的石灰石。
五、结论综上所述，石灰石中游离二氧化硅含量对其性质和应用具有重要影响。
在实际应用中，需要根据具体需求来选择合适的游离二氧化硅含量的石灰石。
粉尘中游离二氧化硅的含量粉尘中游离二氧化硅的含量，是设计除尘装置和检查作业环境的重要依据。
工业生产过程中产生含有游离二氧化硅的微细粉尘（粒径在5μm以下）对操作人员危害极大，因此在设计除尘装置时，必须取得粉尘中游离二氧化硅的含量。
由分析和研究有关测定资料得知，破碎、筛分（包装）和运输金属矿石时，在粉尘中游离二氧化硅的含量约为矿石中游离二氧化硅含量的63%~83%。
①各种矿岩中二氧化硅含量见表②水泥厂粉尘中游离二氧化硅（矽）含量见表各种矿岩中二氧化硅含量矿岩名二氧化硅含量/%矿岩名二氧化硅含量/%黄铜矿（含磁镁矿）1~50菱铁矿0.5~30斑铜矿5~10镜铁矿1~10辉铜矿20~30褐铁矿1~5黄铁矿10~20赤铁矿0.5~10花岗闪长岩50~60断层角闪岩30~50硅化灰岩20~30燧石条带灰岩50~65含铜铅锌多种矿物20~30花岗岩60~75方铅矿0.5~15石英岩95以上铅锌矿5~15燧石石灰岩50~60闪锌矿1~10石英沙岩80~90石英脉（含黑钨矿）90~95硬沙岩10~15钨、钼矿70~90硬质板岩50~60钨锰铁矿50~70页岩（含硅石）10~20锡矿（在石英脉中）80~90次生石英岩90以上辉钼矿3~90小白石英岩80~90黑云母花岗岩50~60混合片麻岩50~70石英斑岩50~70闪长岩40~50千枚岩30~50辉岩30~40辉锡矿5~10硅卡岩15~25长石英50~60云英岩75~80磁铁矿0.5~30水泥厂粉尘中游离二氧化硅（矽）含量物料名称游离SiO2含量/%物料名称游离SiO2含量/%生料8.5~11.0铁矿沙14.2熟料 2.1~9.3石膏15.4石灰石 4.1~5.3水泥 2.6~8.9矿渣34.5烘干机降尘10.6黏土33.0~51.0螺旋输送机降尘10.4煤粉10.0秋磨机降尘7.2。
