光纤连接器汇总

常用光纤接头类型FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构，特点是容易拆装。

多用于多根光纤与空间紧凑结构的法兰之间的连接。

以上是指接头与法兰之间的连接形式，这些结构主要任务是实现接头与法尘之间的坚固连接，并将两端光纤的轴线引导到一条线上。

接头连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式：PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。

当端面与光纤轴线夹角为8度时，插入损耗小于0.5dB。

广播电视光纤传输系统中常采用这种结构的接头；UPC型：越平面连接，加工精密，连接方便，反射损耗50dB，常用于广播电视传输网光纤系统中。

此外，光接头的抛光水平也很重要，APC斜面抛光型反射损耗可达68dB，UPC越精度抛光型反射损耗可达55dB。

各种活动连接器性能参数：型号FCSCST反射损耗(dB)60-656550插入损耗(dB)0.50.60.5活动连接器的型号一般由两部分组成：结构形式/端面形式，如FC/APC表示连接结构是金属双重螺纹终止形式，端面采用斜面、球形连接。

每一种光设备性能参数中都说明了该设备采用何种连接形式，在实际使用中一定要注意根据光设备说明书选购配套的连接器。

光纤跳线：光纤跳线是由一段经过加强外封装的光纤和两端已与光纤连接好的接头构成。

两端接头的型号可以一样，也可以不一样。

如FC/PC--FC/APC，使用于一头连接FC/PC接口法兰，另一头连接FC/APC接口法兰。

尾纤：尾纤指一端为接头，另一端为光纤的器件。

将一根光纤跳线从中间剪断就成为两根尾纤了。

尾缆：将若干尾纤合在一起，加上外护套制作成一端为光纤另一端为若干个接头的器件。

光纤连接器及尾纤介绍光纤连接器（又称光纤跳线）是在一段光纤两端安装连接插头，在光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。

在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器（所谓“模”，是指以一定电磁波相位变化速度〈即相位角速度〉进入光纤的一束光），还有其它如以塑胶等为传输媒介的光纤连接器；按连接器结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。

FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构，特点是容易拆装。

多用于多根光纤与空间紧凑结构的法兰之间的连接。

以上是指接头与光纤桥接器（法兰盘）之间的连接形式，这些结构主要任务是实现接头与法兰盘之间的坚固连接，并将两端光纤的轴线引导到一条线上。

其中，ST连接器通常用于配线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于光收发设备端。

按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；连接器插芯连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式：PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。

当端面与光纤轴线夹角为8度时，插入损耗小于0.5dB。

窄带（155MB/S以下）光传输系统中常采用这种结构的接头；UPC型：超平面连接，加工精密，连接方便，反射损耗50dB，常用于宽带（155MB/S 及以上）光纤传输系统中。

光纤接口大全●∙各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤●∙ 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下●∙ “/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

●∙ 连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图此主题相关图片如下：●∙/”后面表明光纤接头截面工艺，即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF 架部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

◆∙∙另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。

由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。

光纤连接器的类型
光纤连接器的类型
1、FC型
这种连接器最早是由日本NTT研制。

FC是缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。

最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式（FC）。

此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。

后来，对改类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

2、LC型
LC型连接器是着名的Bell研究所研究开发出来的，采用操作简单方便的模块化插孔（RJ）门锁机理职称。

其所采用的插针和套筒的尺寸是普通的SC、FC等所用尺寸的一半，为1.25mm。

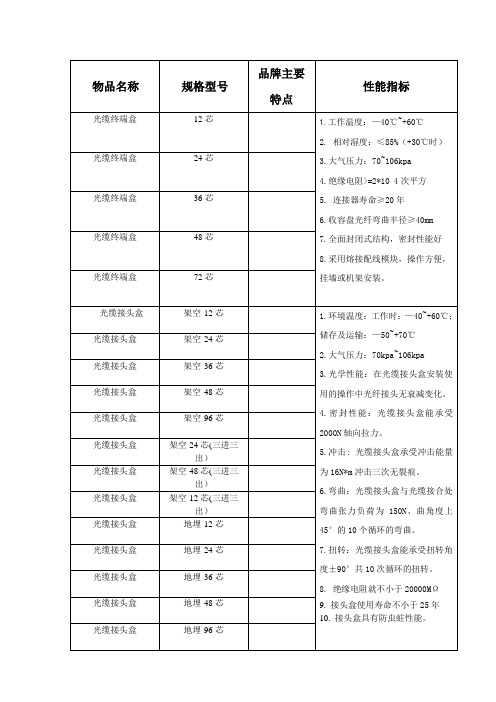

物品名称规格型号品牌主要特点性能指标光缆终端盒12芯1.工作温度：—40℃~+60℃2. 相对湿度：≤85%（+30℃时）3.大气压力：70~106kpa4.绝缘电阻>=2*10 4次平方5. 连接器寿命≥20年6.收容盘光纤弯曲半径≥40mm7.全面封闭式结构，密封性能好 8.采用熔接配线模块，操作方便，挂墙或机架安装。

光缆终端盒24芯光缆终端盒36芯光缆终端盒48芯光缆终端盒72芯光缆接头盒架空-12芯 1.环境温度：工作时：—40~+60℃；储存及运输：—50~+70℃ 2.大气压力：70kpa~106kpa 3.光学性能：在光缆接头盒安装使用的操作中光纤接头无衰减变化。

4.密封性能：光缆接头盒能承受2000N 轴向拉力。

5.冲击: 光缆接头盒承受冲击能量为16N*m 冲击三次无裂痕。

6.弯曲：光缆接头盒与光缆接合处弯曲张力负荷为150N 、曲角度上45°的10个循环的弯曲。

7.扭转：光缆接头盒能承受扭转角度±90°共10次循环的扭转。

8. 绝缘电阻就不小于20000M Ω9. 接头盒使用寿命不小于25年 10. 接头盒具有防虫蛀性能。

光缆接头盒架空-24芯 光缆接头盒架空-36芯光缆接头盒架空-48芯 光缆接头盒架空-96芯 光缆接头盒 架空-24芯(三进三出） 光缆接头盒 架空-48芯(三进三出） 光缆接头盒 架空-12芯(三进三出）光缆接头盒地埋-12芯 光缆接头盒地埋-24芯 光缆接头盒地埋-36芯 光缆接头盒地埋-48芯 光缆接头盒地埋-96芯光缆接头盒地埋-112芯光纤跳线（国产金属头）FC/FC1. 工作温度：+5℃-+40℃2. 相对湿度：保证性能：10%-90%（+35℃）3.插入损耗：IL＜0.2dB4.回波损耗：RL＞50dB5.连接衰减：＜0.5dB（包括互换和重复）6. 互换回波损耗：＞35dB7. 插拔耐久性寿命：>1000次仍能满足衰减要求。

光纤接头类型FC〔Ferrule Connector〕圆型带螺纹(配线架上用的最多)，金属双重配合螺旋终止型构造ST 卡接式圆型SC〔smart card〕卡接式方型(路由器交换机上用的最多)LC(Lucent Connector)卡接式小方头PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)ST接口通常用于10Base-F，SC接口通常用于100Base-FX光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310单模长距LH 波长1310,1550多模:SM 波长850，工程上要求正常工作接收光功率小于过载光功率3-5dBm，大于接收灵敏度3-5dBm。

一般来讲不管单模接口还是多模接口，实际接收功率在-5至-15dBm之间算比拟合理的工作范围多模口接收功率一般在-20dBm到0dBm之间;单模在-23 dBm到0dBm之间SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC〞，“SC/PC〞等，其含义如下“/〞前面局部表示尾纤的连接器型号“SC〞接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC〞接头与SC接头形状相似，较SC接头小一些。

“FC〞接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等“/〞后面说明光纤接头截面工艺，即研磨方式。

“PC〞在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC〞的衰耗比“PC〞要小，一般用于有特殊需求的设备，一些国外厂家ODF 架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

计算机网络应用 光纤常见设备目前，随着光纤接入技术的不断更新，用于光纤的附件类型也越来越多，其主要包括光纤接头、光接口连接器、光纤耦合器、光纤盒等。

1．光纤接头常见的光纤接头有圆形光纤接头/微凸球面研磨抛光（FC/PC ）、方形光纤接头/微凸球面研磨抛光（SC/PC ）、圆形光纤接头/面呈8度角并作微凸球面研磨抛光（FC/APC ）、方形、一头双纤（MT-RJ ）等。

其中，FC 是指常见的圆形，带螺纹的光纤接头；ST 是指卡接式圆形光纤接头；SC 是指方形光纤接头；PC 是指微凸球面研磨抛光；APC 是指呈8度角并作微凸球面研磨抛光，如图7-23所示为部分类型光纤接头图7-23 光纤接头2．光接口连接器在光纤网络系统中，使用光接口连接器能够将光纤或光缆相互连接起来，以实现光链路的接续。

一般来说，不同类型的光纤接头和相配套的光接口连接器是配套使用的。

根据不同的分类方法，光接口连接器可以分为不同的种类。

例如，根据使用传输介质的不同可分为单模光纤连接器和多模光纤连接器；根据光纤接头结构的不同可分为FC 、SC 、ST 、MU-RJ 、LC 等类型。

但在实际应用过程中，一般按照其结构不同来划分。

FC （Ferrule Connector ）FC 型光接口连接器在接头处采用金属套，紧固方式为螺丝扣的外部加强方式。

在早期FC 光接口连接器结构简单，容易操作，但光纤端面对灰尘较为敏感。

随着技术的不断革新，该连接器的对接端面由早期的平面接触方式改为球面的插针（PC ），外部结构并没有改变，如图7-24所示。

提 示 在光纤接头表示中，“/”前面部分表示尾纤的连接器型号；后面部分表示光纤接头截面工艺，即研磨方式。

图7-24 FC型光接口连接器●SC（Subcriber Connector）SC光接口连接器为标准方形接口，外壳呈矩形，用于交换机、路由器等设备，如图7-25所示。

它所采用的插针与耦合套筒的结构尺寸与FC型连接器完全相同，其中插针的端面多采用PC型或APC型研磨方式；紧固方式采用插拔销闩式，不需旋转。

光纤头种类-回复光纤头是连接光缆和光纤设备的关键部件，它负责将光信号从光缆传输到光纤设备，同时也将设备产生的光信号传输到光缆。

光纤头的种类和结构有很多，本文将逐步介绍几种常见的光纤头。

1. FC型光纤头：FC型光纤头是最早发展起来的一种光纤头，其设计灵感来自传统的RF连接器。

它采用的是扭转锁定的结构，将光纤连接部分和设备连接部分固定在一起，确保光纤信号的稳定传输。

FC型光纤头通常用于连接光纤放大器、光纤开关等设备。

2. ST型光纤头：ST型光纤头是一种常见的直插式光纤连接器。

它的内部结构与FC型光纤头相似，但连接方式不同。

ST型光纤头采用加锁插入的方式，通过转动外壳上的扭转部分来连接和断开光缆。

这种结构使得ST型光纤头能够更牢固地连接设备，适用于高振动和高震动环境中的应用。

3. SC型光纤头：SC型光纤头是一种常用的双向插入式光纤连接器。

它采用简单的推拉结构，使得安装和拆卸变得非常方便。

SC型光纤头适用于密集型布线环境，广泛应用于局域网、广域网等通信领域中。

4. LC型光纤头：LC型光纤头是一种迷你型的光纤连接器。

它的设计目标是实现高密度布线，因此在光纤连接器尺寸上做了很大的减小。

LC型光纤头采用与SC型光纤头相似的推拉结构，但其尺寸只有SC型光纤头的一半。

这使得LC型光纤头在数据中心和计算机网络中得到了广泛的应用。

5. MPO/MTP型光纤头：MPO/MTP型光纤头是一种多芯光纤连接器。

它采用平直式插座结构，能够同时传输多个光纤信号。

MPO/MTP型光纤头通常用于高密度光纤布线环境，例如数据中心、传感器网络等。

除了以上几种常见的光纤头外，还有一些特殊用途的光纤头，如E2000型光纤头、MU型光纤头等。

这些光纤头都有各自独特的结构、连接方式和应用场景。

光纤头的选择应根据实际需求来决定。

在选择时需要考虑光信号传输的要求、连接环境的特点、光纤设备的兼容性等因素。

此外，无论选择哪种光纤头，都需要在安装和连接过程中保证光纤的质量，防止损坏和损耗。

光纤接口大全l各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤l在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下l“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

l连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图l/”后面表明光纤接头截面工艺，即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

u另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。

由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。

尾纤头带倾角可使反射光不沿原路径返回。
