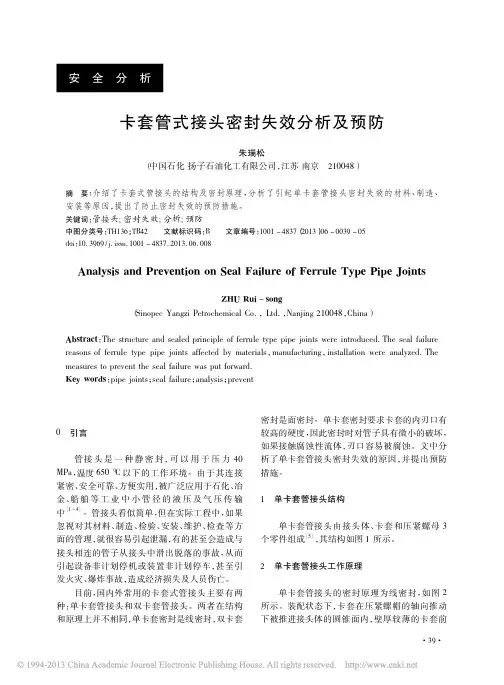

卡套管式接头密封失效原因及预防措施(标准版)

卡套管式接头密封失效原因及预防措施卡套管式接头具有拆装方便，密封性良好的特性，它是一种很好的管连接形式，这里将介绍卡套管式接头的密封性工作原理，然后对卡套管式接头的密封性失效的原因进行分析，最后，对卡套管式接头密封性失效性提出了预防措施。

卡套管式接头密封是一种静密封，它能够在高温高压的环境下进行使用。

因为卡套管式结构具有使用安全方便、密封性良好的特性，被广泛的应用与液压、气压运输中。

卡套管式接头随具有独特的优势，但是还需要多起材料、生产、检验和安装维护过程进行严格的管理，否则将会出现泄漏事件，严重时将会引发事故的发生，而造成损失。

卡套管式结构主要有单卡和双卡套两种形式。

其中单卡套体现出的是线性密封，且要求卡套的呢人口具有较高的硬度，而双卡套则是面密封。

本文将以单卡套为例进行分析套管接头密封失效的原因和预防措施。

卡套管式接头的工作原理单卡套管式接头的组成部分分别是：卡套、接头体、压紧螺母。

单卡套管式接头的密封原理是线性密封。

首先，卡套在压紧螺母的作用下，沿着接管的轴向进行运用直至进入接头体的圆锥面内，由于卡套的壁厚较薄，在受到挤压力的作用下，其前端外圆出现变形而形成卡一个球面，这样便于街头题的圆锥面形成了线性密封，同时，在卡套受挤压变形时，和接管外壁接触的内刃刀口嵌入接管体并形成一个均匀的环形密封凹槽，由此，卡套的前端就形成了内外环向的两条线性密封，这两条线性密封很好的把带压物料封存在接头体和接管内，从而达到密封的目的。

卡套管式接头密封失效的原因决定导套管式接头密封性的因素有卡套前端嵌入的情况，卡套面与接头体圆锥面的贴合情况以及卡套尾端与压紧螺母的贴合情况。

因此卡套管式接头的密封性和卡套的材料、加工工艺、安装有着密切的联系。

下面将具体说明卡套管式接头失效的原因。

2.1卡套在嵌入时与接管的间隙过大造成密封失效。

当卡套和接管之间的间隙过小时就无法进行安装，反之，卡套前端的内刀刃将不能嵌入接管的外壁，同时，卡套的后端也无法和接管的的外壁紧贴，这就导致了卡套管式接头密封性失效。

编订：__________________单位：__________________时间：__________________卡套管式接头密封失效原因及预防措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-2311-52 卡套管式接头密封失效原因及预防措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

卡套管式接头具有拆装方便，密封性良好的特性，它是一种很好的管连接形式，这里将介绍卡套管式接头的密封性工作原理，然后对卡套管式接头的密封性失效的原因进行分析，最后，对卡套管式接头密封性失效性提出了预防措施。

卡套管式接头密封是一种静密封，它能够在高温高压的环境下进行使用。

因为卡套管式结构具有使用安全方便、密封性良好的特性，被广泛的应用与液压、气压运输中。

卡套管式接头随具有独特的优势，但是还需要多起材料、生产、检验和安装维护过程进行严格的管理，否则将会出现泄漏事件，严重时将会引发事故的发生，而造成损失。

卡套管式结构主要有单卡和双卡套两种形式。

其中单卡套体现出的是线性密封，且要求卡套的呢人口具有较高的硬度，而双卡套则是面密封。

本文将以单卡套为例进行分析套管接头密封失效的原因和预防措施。

卡套管式接头的工作原理单卡套管式接头的组成部分分别是：卡套、接头体、压紧螺母。

单卡套管式接头的密封原理是线性密封。

首先，卡套在压紧螺母的作用下，沿着接管的轴向进行运用直至进入接头体的圆锥面内，由于卡套的壁厚较薄，在受到挤压力的作用下，其前端外圆出现变形而形成卡一个球面，这样便于街头题的圆锥面形成了线性密封，同时，在卡套受挤压变形时，和接管外壁接触的内刃刀口嵌入接管体并形成一个均匀的环形密封凹槽，由此，卡套的前端就形成了内外环向的两条线性密封，这两条线性密封很好的把带压物料封存在接头体和接管内，从而达到密封的目的。

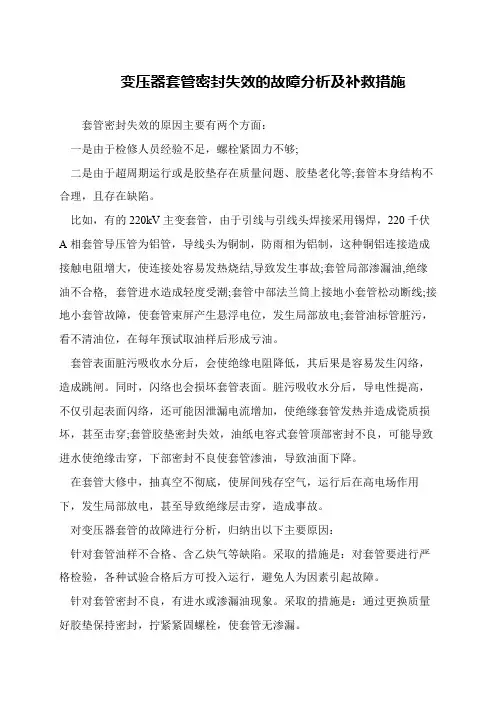

变压器套管密封失效的故障分析及补救措施
套管密封失效的原因主要有两个方面：
 一是由于检修人员经验不足，螺栓紧固力不够;
 二是由于超周期运行或是胶垫存在质量问题、胶垫老化等;套管本身结构不合理，且存在缺陷。

 比如，有的220kV主变套管，由于引线与引线头焊接采用锡焊，220千伏A相套管导压管为铝管，导线头为铜制，防雨相为铝制，这种铜铝连接造成接触电阻增大，使连接处容易发热烧结,导致发生事故;套管局部渗漏油,绝缘油不合格, 套管进水造成轻度受潮;套管中部法兰筒上接地小套管松动断线;接地小套管故障，使套管束屏产生悬浮电位，发生局部放电;套管油标管脏污，看不清油位，在每年预试取油样后形成亏油。

 套管表面脏污吸收水分后，会使绝缘电阻降低，其后果是容易发生闪络，造成跳闸。

同时，闪络也会损坏套管表面。

脏污吸收水分后，导电性提高，不仅引起表面闪络，还可能因泄漏电流增加，使绝缘套管发热并造成瓷质损坏，甚至击穿;套管胶垫密封失效，油纸电容式套管顶部密封不良，可能导致进水使绝缘击穿，下部密封不良使套管渗油，导致油面下降。

 在套管大修中，抽真空不彻底，使屏间残存空气，运行后在高电场作用下，发生局部放电，甚至导致绝缘层击穿，造成事故。

 对变压器套管的故障进行分析，归纳出以下主要原因：
 针对套管油样不合格、含乙炔气等缺陷。

采取的措施是：对套管要进行严格检验，各种试验合格后方可投入运行，避免人为因素引起故障。

 针对套管密封不良，有进水或渗漏油现象。

采取的措施是：通过更换质量好胶垫保持密封，拧紧紧固螺栓，使套管无渗漏。

套管的失效和处理内容摘要《套管的失效和处理》，主要分析油水在长期采注输过程中，套管因化学腐蚀、作业过程中的机械伤害、井下工具的坐封解封、地层的应力等原因，导致套管强度下降、不密封，套管发生不同情况的失效形式。

通过对目前套管失效情况的调查分析，对套管损坏井进行分类，归纳分析了造成套管损坏的主要原因，并结合成功修复套管损坏井的事例，深入探讨了套管损坏特点的修复工艺技术，这些修复工艺技术经过现场多口井的应用，成功地解决了现场生产难题，同时缩短了修井时间，降低了生产成本。

关键词：油水井作业套管套管损坏套管修复技术套管处理第1章前言世界各国油田开发进程表明，随着油水井生产的时间延长，开发方案的不断调整和实施，由于地层地应力的变化、油水井作业及其他施工的影响，油、气、水井套管技术状况越来越差，使油井不能正常生产，甚至使井报废，以致影响油田稳产。

如美国威明顿油田，从1926年到1986年开发60年间，由于大量采出地下液体，引起该地区较大的构造运动，油田中心地区地面下沉达9m，水平位移最多达3m，造成油水井成片错断，损失严重；罗马尼亚的坦勒斯油田开发22年后，已有20%的油井套管损坏；俄罗斯的班长达勒威油田有30%的油水井因套管损坏而停产。

国内港西油田油水井套损比例高达40%以上；长庆樊家油田投入开发仅13年，油水井套损比例达34%，吉林扶余油田套管变形井至1988年多达1347口，占总井数的39.4%；大庆油田套损井数逐年增加，1997年套管损坏井576口，2001年套损井超过700口，整个油田套损井累计已超过8000口。

胜利油田在四十余年的开发过程中，由于长期的注水开发，使本来就复杂的地质条件变得更加复杂，油水井套管的状况越来越差，套损井也逐年增加。

胜利油田大量套损井，主要集中在孤岛、孤东、胜坨、埕东、渤南和滨南等几个大型整装含油气构造上。

另外，疏松砂岩油藏和几个稠油热采工艺区域矛盾尤为突出。

据查，胜利油田截止1991年底套损井已占油、水井总数的十分之一，16400多口井中就有1659口套损井（其中包括正式批准工程报废井266口）。

YF-ED-J7862可按资料类型定义编号卡套管式接头密封失效原因及预防措施实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日卡套管式接头密封失效原因及预防措施实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

卡套管式接头具有拆装方便，密封性良好的特性，它是一种很好的管连接形式，这里将介绍卡套管式接头的密封性工作原理，然后对卡套管式接头的密封性失效的原因进行分析，最后，对卡套管式接头密封性失效性提出了预防措施。

卡套管式接头密封是一种静密封，它能够在高温高压的环境下进行使用。

因为卡套管式结构具有使用安全方便、密封性良好的特性，被广泛的应用与液压、气压运输中。

卡套管式接头随具有独特的优势，但是还需要多起材料、生产、检验和安装维护过程进行严格的管理，否则将会出现泄漏事件，严重时将会引发事故的发生，而造成损失。

卡套管式结构主要有单卡和双卡套两种形式。

其中单卡套体现出的是线性密封，且要求卡套的呢人口具有较高的硬度，而双卡套则是面密封。

本文将以单卡套为例进行分析套管接头密封失效的原因和预防措施。

卡套管式接头的工作原理单卡套管式接头的组成部分分别是：卡套、接头体、压紧螺母。

单卡套管式接头的密封原理是线性密封。

首先，卡套在压紧螺母的作用下，沿着接管的轴向进行运用直至进入接头体的圆锥面内，由于卡套的壁厚较薄，在受到挤压力的作用下，其前端外圆出现变形而形成卡一个球面，这样便于街头题的圆锥面形成了线性密封，同时，在卡套受挤压变形时，和接管外壁接触的内刃刀口嵌入接管体并形成一个均匀的环形密封凹槽，由此，卡套的前端就形成了内外环向的两条线性密封，这两条线性密封很好的把带压物料封存在接头体和接管内，从而达到密封的目的。

收稿日期:2007201204基金项目:国家863计划“膨胀管钻井技术”资助项目(2006AA06A105)作者简介:唐　明(19692),四川营山人,男,高级工程师,博士研究生,2000年硕士毕业于中国石油大学,现从事石油完井工程技术及管理工作。

文章编号:100123482(2007)0920007204套管损坏形态分析及预防措施唐　明1,2,金有海1,刘　猛3(1.中国石油大学(华东)机电工程学院,山东东营257061;2.胜利石油管理局钻井工艺研究院,山东东营257017;3.中油国际海外研究中心,北京100083)摘要:套管损坏的主要类型可归纳为变形、破裂和密封性破坏3类。

分析了射孔对套管损坏的影响,提出了合理选择射孔弹及射孔枪、改进套管柱设计方法、对下井套管要进行严格质量检验、提高套管抗挤强度等具体措施来减少套管的损坏。

关键词:套管;损坏;形态分析;预防措施中图分类号:TE931.202 文献标识码:AConf iguration Analysis of C asing Damage and Preventive MeasureTAN G Ming 1,2,J IN Y o u 2hai 1,L IU Meng 3(1.College of Mechanical and Elect ronic Engineering ,China Universit y of Pet roleum ,Dong ying 257061,China;2.Drilling Engineering T echnology Research Institute ,S hengli Petroleum A dministration ,Dongying 257017,China; PC I nternational Research Center ,B ei j ing 100083,China )Abstract :Configuration of casing damage can be in t hree categories :deformation ,break and seal damage.This paper analyzed t he effect of perforation on casing ,p roposed several measures which can be used to decrease casing damage ,such as selecting reasonably perforation gun and bullet s ,imp roving casing p rogram ,inspecting rigorously casing quality ,raising casing st rengt h ,and so on.K ey w ords :casing ;damage ;morp hological analysis ;p reventive measure 国内外已开发油田的资料表明,从建井开始到生产中后期均有不同程度套管损坏现象。

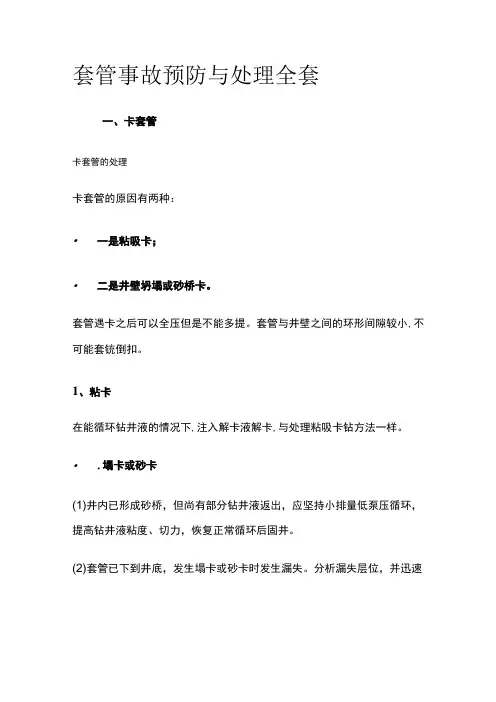

套管事故预防与处理全套一、卡套管卡套管的处理卡套管的原因有两种：•一是粘吸卡；•二是井壁坍塌或砂桥卡。

套管遇卡之后可以全压但是不能多提。

套管与井壁之间的环形间隙较小,不可能套铳倒扣。

1、粘卡在能循环钻井液的情况下,注入解卡液解卡,与处理粘吸卡钻方法一样。

•.塌卡或砂卡(1)井内已形成砂桥，但尚有部分钻井液返出，应坚持小排量低泵压循环，提高钻井液粘度、切力，恢复正常循环后固井。

(2)套管已下到井底，发生塌卡或砂卡时发生漏失。

分析漏失层位，并迅速固井，把水泥浆挤入漏失层。

(3)如果套管未下到井底，但8巨目的层不远，可以先固井，然后钻穿水泥塞和套管鞋,通井循环到底,采取挂尾管的办法再把油气层封固好。

预防卡套管的措施预防卡套管的措施主要有以下几点：(1)下套管前要循环调整钻井液性能，确保井下不漏不喷，必要时还要混入原油或塑料球，在井下安全的情况下才能下入套管。

(2)下套管前要校正井口，使天车、转盘、井口在一条垂直线上，保证不易错扣。

(3)下套管时必须按技术要求定时足额灌满钻井液，以防挤毁压阀或套管本体。

可以在套管下部附件上安装自动灌浆设备，但要随时根据套管悬重和井内钻井液排出量判断自动灌浆设备是否在起作用。

(4施用人工灌浆时要不停地活动套管柱上下活动范围不少于2m。

当发现井下有遇阻显示时，应停止灌浆，立即大距离活动套管，待井下情况正常后再灌浆。

(5)如井口套管多次错扣，井下套管静止时间较长，应先活动井下套管，再换另一根套管对扣。

(6)在下套管过程发现井漏、井塌等现象时应起出套管，下钻处理，井下情况正常后再下套管。

如套管已下到设计深度，要根据漏失层位的深度决定是否固井或起出套管。

(7)对于深井，下套管时可以进行分段循环，破除钻井液结构力，每次开泵要先小后大逐渐开至正常排量，防止产生压力激动，蹩漏地层。

(8)要控制套管下放速度，特别是通过已知漏层时，每一单根应控制在L5~2min左右。

下完套管后，必须首先灌满钻井液，然后才能开泵循环，防止空气混入。

卡套式管接头的使用注意事项卡套式管接头具有结构简单、使用方便和不用焊接等优点。

但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。

笔者经过多年的实践总结了一些经验，取得了较好的效果。

卡套式管接头主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母3三部分组成。

旋紧螺母3时，衬氟蝶阀卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可靠密封的作用。

钢管最好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可靠密封作用。

(1)预装①卡套式管接头的预装是最重要的环节，直接影响到密封的可靠性。

一般需要专用的预装器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头体作为母体，将螺母、卡套压紧到管子上即可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家的同一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法应该是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大。

应使卡套的的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm 的为450N。

如果在预装时卡套变形严重，会失去密封作用。

(2)禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阻尼孔堵塞等故障。

(3)连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸应力。
