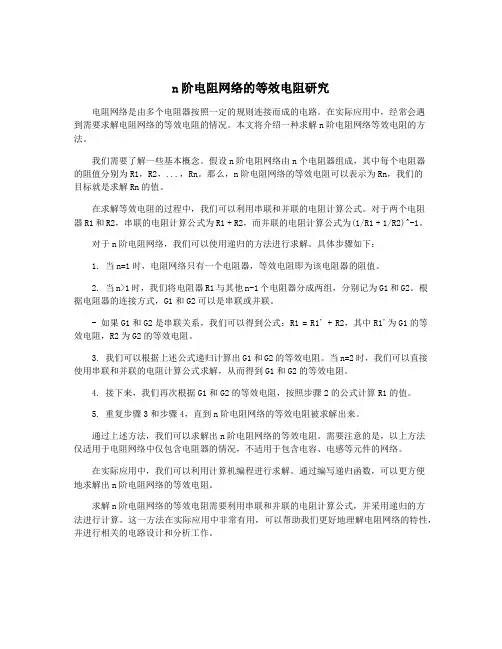

n阶电阻网络的等效电阻研究电阻网络是由多个电阻器按照一定的规则连接而成的电路。
在实际应用中,经常会遇到需要求解电阻网络的等效电阻的情况。
本文将介绍一种求解n阶电阻网络等效电阻的方法。
我们需要了解一些基本概念。
假设n阶电阻网络由n个电阻器组成,其中每个电阻器的阻值分别为R1,R2,...,Rn。
那么,n阶电阻网络的等效电阻可以表示为Rn,我们的目标就是求解Rn的值。
在求解等效电阻的过程中,我们可以利用串联和并联的电阻计算公式。
对于两个电阻器R1和R2,串联的电阻计算公式为R1 + R2,而并联的电阻计算公式为(1/R1 + 1/R2)^-1。
对于n阶电阻网络,我们可以使用递归的方法进行求解。
具体步骤如下:1. 当n=1时,电阻网络只有一个电阻器,等效电阻即为该电阻器的阻值。
2. 当n>1时,我们将电阻器R1与其他n-1个电阻器分成两组,分别记为G1和G2。
根据电阻器的连接方式,G1和G2可以是串联或并联。
- 如果G1和G2是串联关系,我们可以得到公式:R1 = R1' + R2,其中R1'为G1的等效电阻,R2为G2的等效电阻。
3. 我们可以根据上述公式递归计算出G1和G2的等效电阻。
当n=2时,我们可以直接使用串联和并联的电阻计算公式求解,从而得到G1和G2的等效电阻。
4. 接下来,我们再次根据G1和G2的等效电阻,按照步骤2的公式计算R1的值。
5. 重复步骤3和步骤4,直到n阶电阻网络的等效电阻被求解出来。
通过上述方法,我们可以求解出n阶电阻网络的等效电阻。
需要注意的是,以上方法仅适用于电阻网络中仅包含电阻器的情况,不适用于包含电容、电感等元件的网络。
在实际应用中,我们可以利用计算机编程进行求解。
通过编写递归函数,可以更方便地求解出n阶电阻网络的等效电阻。
求解n阶电阻网络的等效电阻需要利用串联和并联的电阻计算公式,并采用递归的方法进行计算。
这一方法在实际应用中非常有用,可以帮助我们更好地理解电阻网络的特性,并进行相关的电路设计和分析工作。

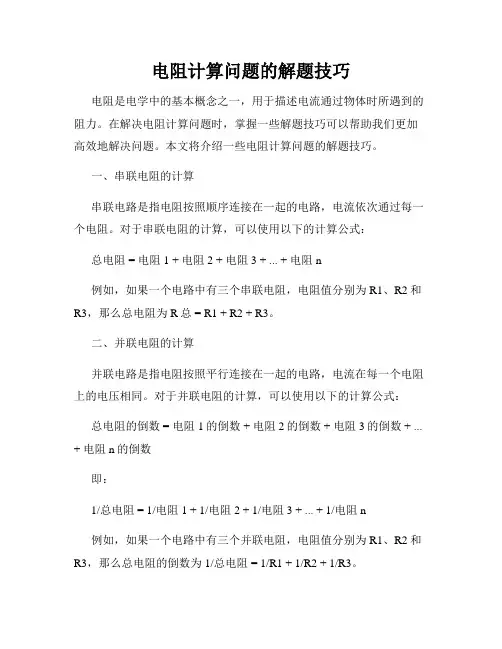

电阻计算问题的解题技巧电阻是电学中的基本概念之一,用于描述电流通过物体时所遇到的阻力。
在解决电阻计算问题时,掌握一些解题技巧可以帮助我们更加高效地解决问题。
本文将介绍一些电阻计算问题的解题技巧。
一、串联电阻的计算串联电路是指电阻按照顺序连接在一起的电路,电流依次通过每一个电阻。
对于串联电阻的计算,可以使用以下的计算公式:总电阻 = 电阻1 + 电阻2 + 电阻3 + ... + 电阻n例如,如果一个电路中有三个串联电阻,电阻值分别为R1、R2和R3,那么总电阻为R总 = R1 + R2 + R3。
二、并联电阻的计算并联电路是指电阻按照平行连接在一起的电路,电流在每一个电阻上的电压相同。
对于并联电阻的计算,可以使用以下的计算公式:总电阻的倒数 = 电阻1的倒数 + 电阻2的倒数 + 电阻3的倒数 + ... + 电阻n的倒数即:1/总电阻 = 1/电阻1 + 1/电阻2 + 1/电阻3 + ... + 1/电阻n例如,如果一个电路中有三个并联电阻,电阻值分别为R1、R2和R3,那么总电阻的倒数为1/总电阻 = 1/R1 + 1/R2 + 1/R3。
三、复杂电路的简化在解决电阻计算问题时,有时候电路比较复杂,包含了多个串联和并联的电阻。
此时,我们可以采取以下的简化方法:1.找出串联和并联的部分,将其进行简化。
对于串联部分,可以将其合并为一个等效电阻,对于并联部分,可以将其合并为一个等效电阻。
2.将简化后的电路继续简化,直至得到最简单的串联或并联电路。
3.根据简化后的电路,使用前面提到的串联和并联电阻的计算公式进行计算。
通过这种简化方法,可以大大减少计算的复杂程度,提高解题效率。
四、电阻的单位换算在电阻计算问题中,有时候需要进行电阻单位的换算。
常用的电阻单位有欧姆(Ω)、千欧姆(kΩ)、兆欧姆(MΩ)等。
单位之间的换算关系如下:1千欧姆(kΩ)= 1000欧姆(Ω)1兆欧姆(MΩ)= 1000千欧姆(kΩ)= 1000000欧姆(Ω)当需要进行单位换算时,可以根据以上换算关系进行计算。

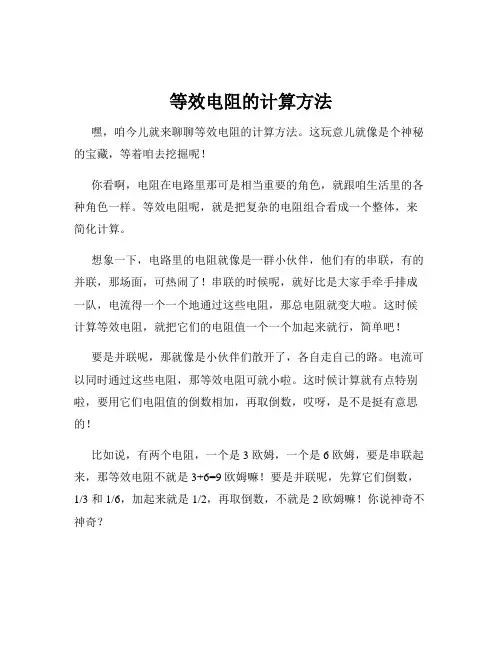

等效电阻的计算方法嘿,咱今儿就来聊聊等效电阻的计算方法。
这玩意儿就像是个神秘的宝藏,等着咱去挖掘呢!你看啊,电阻在电路里那可是相当重要的角色,就跟咱生活里的各种角色一样。
等效电阻呢,就是把复杂的电阻组合看成一个整体,来简化计算。
想象一下,电路里的电阻就像是一群小伙伴,他们有的串联,有的并联,那场面,可热闹了!串联的时候呢,就好比是大家手牵手排成一队,电流得一个一个地通过这些电阻,那总电阻就变大啦。
这时候计算等效电阻,就把它们的电阻值一个一个加起来就行,简单吧!要是并联呢,那就像是小伙伴们散开了,各自走自己的路。
电流可以同时通过这些电阻,那等效电阻可就小啦。
这时候计算就有点特别啦,要用它们电阻值的倒数相加,再取倒数,哎呀,是不是挺有意思的!比如说,有两个电阻,一个是 3 欧姆,一个是 6 欧姆,要是串联起来,那等效电阻不就是 3+6=9 欧姆嘛!要是并联呢,先算它们倒数,1/3 和 1/6,加起来就是 1/2,再取倒数,不就是 2 欧姆嘛!你说神奇不神奇?咱再举个例子,要是有一堆电阻,乱七八糟地连在一起,别急呀,咱就慢慢分析。
把串联的找出来先加起来,把并联的找出来按照那个方法算,最后再综合起来,不就把等效电阻算出来啦!其实啊,学这个等效电阻的计算方法就跟咱学走路似的,一开始可能有点磕磕绊绊,但是多走走,不就熟练啦!而且等你掌握了,那感觉,就像打开了一扇通往电学奇妙世界的大门!你可以用它来解决各种电路问题,设计自己的小电路,多有意思呀!所以呀,别害怕这个等效电阻的计算,就大胆地去尝试,去摸索。
就像那句话说的,世上无难事,只怕有心人嘛!等你真的搞懂了,你就会发现,原来电学的世界这么丰富多彩,这么让人着迷呢!怎么样,准备好去探索等效电阻的奥秘了吗?。
电阻网络中的等效电路计算方法实例电阻网络是电路中常见的组成部分,用于调整电流和电压的大小。
在电路设计和分析中,计算电阻网络的等效电路是非常重要的一步。
本文将介绍电阻网络的等效电路计算方法,并通过实例进行详细说明。
1. 串联电阻的等效电路计算方法串联电阻是指多个电阻依次连接在电路中形成的电阻网络。
为了简化电路分析,我们可以将串联电阻化简为一个等效电阻。
下面是计算串联电阻等效电路的方法实例:假设电路中有三个串联电阻R1、R2、R3,我们需要计算它们的等效电阻Req。
按照串联电阻的计算方法,我们可以采用下面的公式:Req = R1 + R2 + R3举个例子,假设R1 = 10Ω,R2 = 20Ω,R3 = 30Ω,我们可以得到:Req = 10Ω + 20Ω + 30Ω = 60Ω因此,三个串联电阻的等效电阻为60Ω。
2. 并联电阻的等效电路计算方法并联电阻是指多个电阻同时连接在电路中形成的电阻网络。
为了简化电路分析,我们可以将并联电阻化简为一个等效电阻。
下面是计算并联电阻等效电路的方法实例:假设电路中有三个并联电阻R1、R2、R3,我们需要计算它们的等效电阻Req。
按照并联电阻的计算方法,我们可以采用下面的公式:1/Req = 1/R1 + 1/R2 + 1/R3举个例子,假设R1 = 10Ω,R2 = 20Ω,R3 = 30Ω,我们可以得到:1/Req = 1/10Ω + 1/20Ω + 1/30Ω ≈ 0.2167通过求倒数并取倒数,得到:Req ≈ 4.61Ω因此,三个并联电阻的等效电阻为4.61Ω。
3. 混合电阻网络的等效电路计算方法混合电阻网络是指电路中既有串联电阻又有并联电阻的情况。
为了简化电路分析,我们需要先将串联电阻和并联电阻进行分别化简,然后再进行整体等效电路的计算。
下面是计算混合电阻网络等效电路的方法实例:假设电路中有两个并联电阻R1和R2,它们与一个串联电阻R3连接。
我们需要计算混合电阻网络的等效电阻Req。
电阻网络中的等效电路计算方法电阻网络是电子电路中常见的一种电路结构,它由多个电阻组成,通过合理地计算和分析电阻网络,可以得到等效电路,简化电路结构,提高电路设计的效率。
本文将介绍电阻网络中的等效电路计算方法。
一、串联电阻的等效电路计算串联电阻是指多个电阻依次连接在电路中,电流依次流过各个电阻。
为了简化串联电阻的计算,我们可以将其视为一个等效电阻。
计算等效电阻的方法是将串联电阻的阻值相加。
假设有两个串联电阻R1和R2,则它们的等效电阻Re系列为:Re = R1 + R2同理,如果有多个串联电阻R1,R2,R3...Rn,它们的等效电阻Re可以表示为:Re = R1 + R2 + R3 + ... + Rn这样,通过简单的相加运算,我们就可以得到串联电阻的等效电路。
二、并联电阻的等效电路计算并联电阻是指多个电阻同时连接在电路中,电流分流通过各个电阻。
为了简化并联电阻的计算,我们可以将其视为一个等效电阻。
计算等效电阻的方法是将并联电阻的阻值取倒数后再相加,再将结果取倒数。
假设有两个并联电阻R1和R2,则它们的等效电阻Re并联为:1/Re = 1/R1 + 1/R2同理,如果有多个并联电阻R1,R2,R3...Rn,它们的等效电阻Re 可以表示为:1/Re = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn最后再将结果取倒数,即可得到并联电阻的等效电路。
三、混合电阻的等效电路计算混合电阻是指同时包含串联电阻和并联电阻的电路。
为了简化混合电阻的计算,我们可以分步骤进行。
首先,将串联电阻的阻值相加,得到等效串联电阻Re1。
其次,将并联电阻的阻值取倒数后再相加,再将结果取倒数,得到等效并联电阻Re2。
最后,将等效串联电阻Re1和等效并联电阻Re2按照并联电阻的计算方法相加,得到混合电阻的等效电路。
四、图解法计算等效电路除了上述的计算方法,我们还可以通过图解法来计算等效电路。
图解法通过绘制电路示意图,根据电阻之间的连接关系和电流的分布情况,快速地得到电阻网络的等效电路。

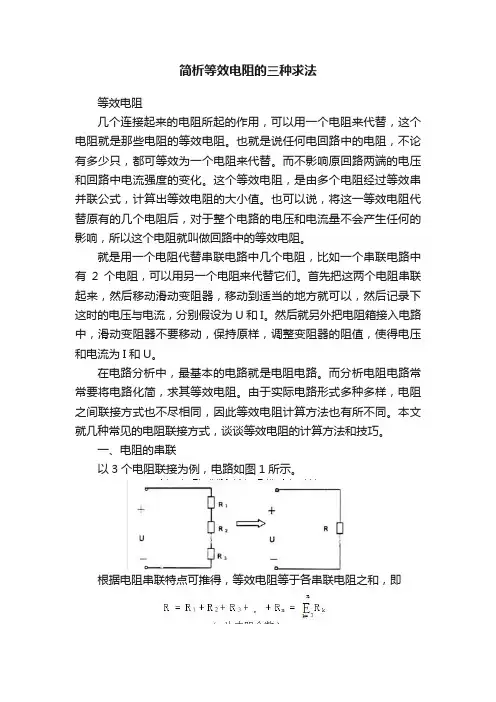

简析等效电阻的三种求法等效电阻几个连接起来的电阻所起的作用,可以用一个电阻来代替,这个电阻就是那些电阻的等效电阻。
也就是说任何电回路中的电阻,不论有多少只,都可等效为一个电阻来代替。
而不影响原回路两端的电压和回路中电流强度的变化。
这个等效电阻,是由多个电阻经过等效串并联公式,计算出等效电阻的大小值。
也可以说,将这一等效电阻代替原有的几个电阻后,对于整个电路的电压和电流量不会产生任何的影响,所以这个电阻就叫做回路中的等效电阻。
就是用一个电阻代替串联电路中几个电阻,比如一个串联电路中有2个电阻,可以用另一个电阻来代替它们。
首先把这两个电阻串联起来,然后移动滑动变阻器,移动到适当的地方就可以,然后记录下这时的电压与电流,分别假设为U和I。
然后就另外把电阻箱接入电路中,滑动变阻器不要移动,保持原样,调整变阻器的阻值,使得电压和电流为I和U。
在电路分析中,最基本的电路就是电阻电路。
而分析电阻电路常常要将电路化简,求其等效电阻。
由于实际电路形式多种多样,电阻之间联接方式也不尽相同,因此等效电阻计算方法也有所不同。
本文就几种常见的电阻联接方式,谈谈等效电阻的计算方法和技巧。
一、电阻的串联以3个电阻联接为例,电路如图1所示。
根据电阻串联特点可推得,等效电阻等于各串联电阻之和,即由此可见:(1)串联电阻越多,等效电阻也越大;(2)如果各电阻阻值相同,则等效电阻为R=nR1二、电阻的并联电路如图2所示。
根据电阻并联特点可推得,等效电阻的倒数等于各并联电阻倒数之和,即:上述结论能否推广使用呢?即如果一个电阻是另一个电阻的3倍、4倍,,n倍。
例如,128电阻分别与48、38、28、18电阻并联(它们的倍数分别是3、4、6和12倍),等效电阻如何计算?不难看出:当一电阻为另一电阻的n倍时,等效电阻的计算通式为三、电阻的混联在实际电路中,单纯的电阻串联或并联是不多见的,更常见的是既有串联,又有并联,即电阻的混联电路。
对于混联电路等效电阻计算,分别可从以下两种情况考虑。

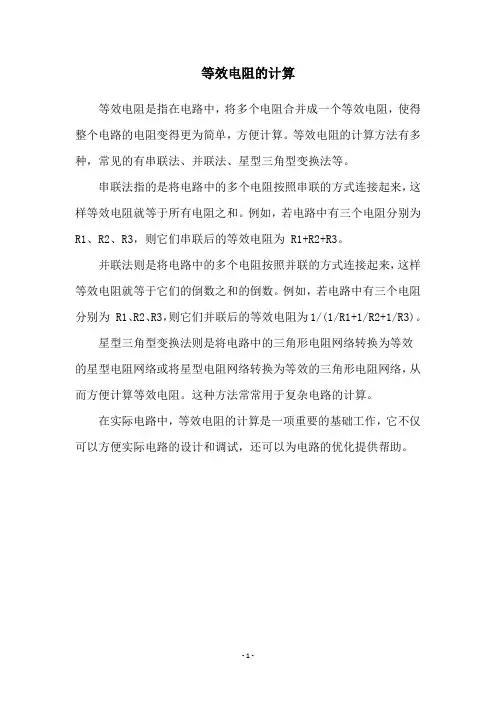

等效电阻的计算
等效电阻是指在电路中,将多个电阻合并成一个等效电阻,使得整个电路的电阻变得更为简单,方便计算。
等效电阻的计算方法有多种,常见的有串联法、并联法、星型三角型变换法等。
串联法指的是将电路中的多个电阻按照串联的方式连接起来,这样等效电阻就等于所有电阻之和。
例如,若电路中有三个电阻分别为R1、R2、R3,则它们串联后的等效电阻为 R1+R2+R3。
并联法则是将电路中的多个电阻按照并联的方式连接起来,这样等效电阻就等于它们的倒数之和的倒数。
例如,若电路中有三个电阻分别为 R1、R2、R3,则它们并联后的等效电阻为1/(1/R1+1/R2+1/R3)。
星型三角型变换法则是将电路中的三角形电阻网络转换为等效
的星型电阻网络或将星型电阻网络转换为等效的三角形电阻网络,从而方便计算等效电阻。
这种方法常常用于复杂电路的计算。
在实际电路中,等效电阻的计算是一项重要的基础工作,它不仅可以方便实际电路的设计和调试,还可以为电路的优化提供帮助。
- 1 -。

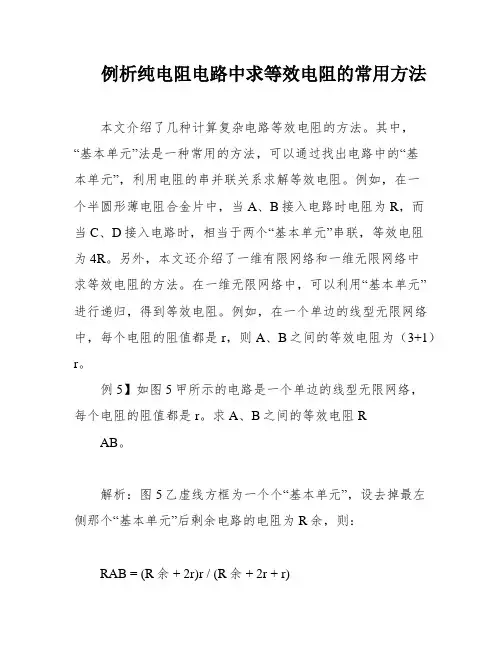

例析纯电阻电路中求等效电阻的常用方法本文介绍了几种计算复杂电路等效电阻的方法。
其中,“基本单元”法是一种常用的方法,可以通过找出电路中的“基本单元”,利用电阻的串并联关系求解等效电阻。
例如,在一个半圆形薄电阻合金片中,当A、B接入电路时电阻为R,而当C、D接入电路时,相当于两个“基本单元”串联,等效电阻为4R。
另外,本文还介绍了一维有限网络和一维无限网络中求等效电阻的方法。
在一维无限网络中,可以利用“基本单元”进行递归,得到等效电阻。
例如,在一个单边的线型无限网络中,每个电阻的阻值都是r,则A、B之间的等效电阻为(3+1)r。
例5】如图5甲所示的电路是一个单边的线型无限网络,每个电阻的阻值都是r。
求A、B之间的等效电阻RAB。
解析:图5乙虚线方框为一个个“基本单元”,设去掉最左侧那个“基本单元”后剩余电路的电阻为R余,则:RAB = (R余 + 2r)r / (R余 + 2r + r)且 R余 = RAB,解得:RAB = (3-1)r。
例6】一两端无穷的电路如图6甲所示,其中每个电阻均为r。
求a、b两点之间的电阻Rab。
解析:此电路属于两端无穷网络,整个电路可以看作是由三个部分组成的,等效电路如图6乙所示,则:Rab = Rx / 6,其中 Rx = (3-1)r(参照例5)。
例7】如图7甲所示电路,由12根阻值都为R的电阻丝连接而成。
求A、D间的电阻RAD。
解析:将A、D两端接入电源,假设电阻丝BG和CG交于G1(G1与G靠近而不连接),电阻丝FG和EG交于G2(G2与G靠近而不连接)。
这样,电路中G1、G、G2三点分别处电流流径的对称点上(即三条电流路径的中位),所以它们是等势点。
现将G1、G、G2用导线连接时不会有电流在这三点之间通过,将等势点拆下后,等效电路如图7乙所示。
据图容易求得RAD = 0.8R。
例8】在图8甲所示的电路中,R1=1Ω,R2=4Ω,R3=3Ω,R4=12Ω,R5=10Ω。
