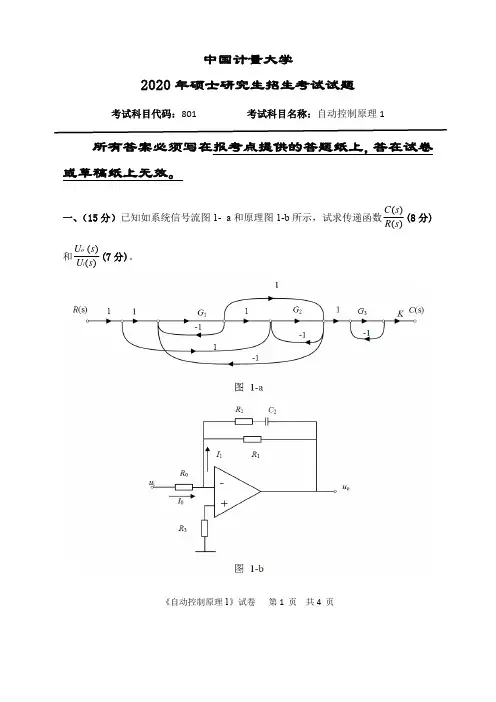

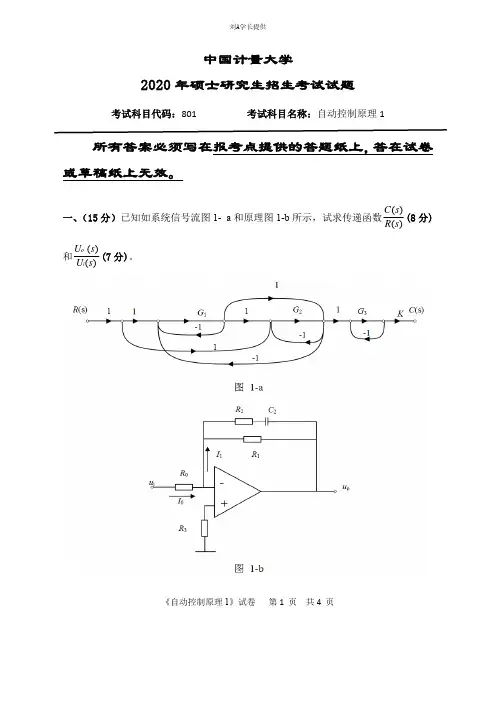

《自动控制原理1》试卷 第1 页 共4 页中国计量大学2019年硕士研究生招生考试试题考试科目代码:801 考试科目名称:自动控制原理1所有答案必须写在报考点提供的答题纸上,做在试卷或草稿纸上无效。
一、(15分)已知系统方框图如图1所示。
图11. 画出系统的信号流图;(5分)2. 试求闭环传递函数)()(s R s C 及输入端定义的误差传递函数)()(s R s E 。
(10分)二、(15分)电子心脏起搏器心律控制系统结构图如图2所示,其中模仿心脏的传递函数相当于一个纯积分环节。
图21. 若5.0=ξ对应最佳响应,问起搏器增益K 应取多大?(5分)2. 若期望心率为60次/min ,并突然接通起搏器,问1s 后实际心率为多少?瞬间最大心率多大?(10分)《自动控制原理1》试卷 第2 页 共4 页三、(15分)系统结构图如图3所示,[]()()()e t r t b t =−。
图31. 已知G 1(s )的单位阶跃响应为21e t −−,试求G 1(s );(5分) 2. 利用求出的G 1(s ),当r (t )=10·1(t )时,试求:①系统的稳态输出;②系统的超调量、调节时间和稳态误差。
(10分)四、(15分)已知系统结构图如图4所示:图41. 绘出K *从0→+∞变化时系统的根轨迹;(8分)2. 确定系统处于欠阻尼条件下的K *范围;(4分)3. 确定系统稳定时的最小阻尼比。
(3分)五、(15分)已知系统传递函数为)52)(2()(2+++=s s s K s G ,1. 画出奈奎斯特图;(10分) 2. 当K =52,利用奈奎斯特稳定判据判断其闭环系统的稳定性。
(5分)六、(15分)已知最小相位开环系统的渐近对数幅频特性如图5所示,试求: 1. 系统的开环传递函数;(4分) 2. 截止频率c ω和相角裕量γ;(8分)3. 若使截止频率s rad c /10=ω,其放大倍数应取多少?(3分)《自动控制原理1》试卷 第3 页 共4 页七、(20分)已知采样系统结构如图6所示,其中采样周期s T 4.0=。
《自动控制原理1》试卷 第1 页 共3页
中国计量大学
2018年硕士研究生招生考试试题
考试科目代码:801 考试科目名称:自动控制原理1
所有答案必须写在报考点提供的答题纸上,做在试卷或草稿纸上无效。

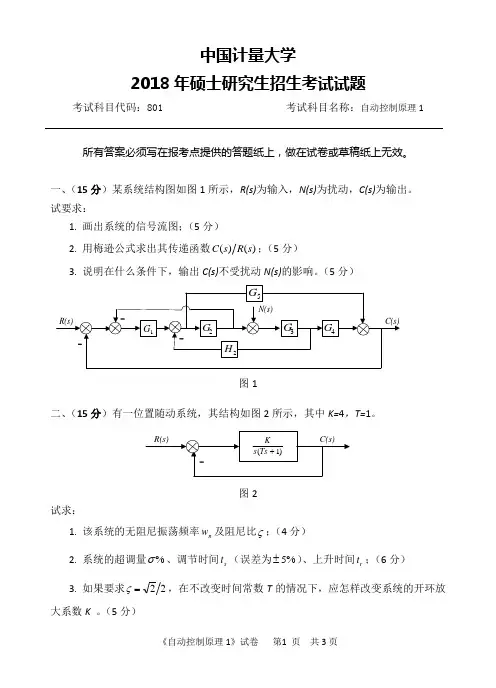

一、(15分)某系统结构图如图1所示,R(s)为输入,N(s)为扰动,C(s)为输出。
试要求:
1. 画出系统的信号流图;(5分)
2. 用梅逊公式求出其传递函数)()(s R s C ;(5分)
3. 说明在什么条件下,输出C(s)不受扰动N(s)的影响。
(5分)
图1
二、(15分)有一位置随动系统,其结构如图2所示,其中K=4,T=1。
图2
试求:
1. 该系统的无阻尼振荡频率n w 及阻尼比ς;(4分)
2. 系统的超调量%σ、调节时间s t (误差为%5±)、上升时间r t ;(6分)
3. 如果要求22=ς,在不改变时间常数T 的情况下,应怎样改变系统的开环放大系数K 。
(5分)。
