射频电路基础考题及答案

西电《射频电路基础》在线作业一、单选题（共 25 道试题，共 100 分。

）1. 某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δfm＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（）. 12kHz. 24kHz. 20kHz. 40kHz正确答案：2. 鉴频的描述是（）. 调幅信号的解调. 调频信号的解调. 调相信号的解调正确答案：3. （）振荡器的频率稳定度高。

. 互感反馈. 克拉泼电路. 西勒电路. 石英晶体正确答案：4. 单频调制时，调频波的最大频偏Δfm正比于（）. UΩ. uΩ(t). Ω. u(t)正确答案：5. 调制的描述（）. 用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。

. 用调制信号去控制载波信号的某一个参数，使该参数按特定的规律发生变化。

. 用调制信号去控制载波信号的某一个参数，使该参数随调制信号的规律发生变化。

正确答案：6. 已知某高频功率放大器原工作在临界状态，当改变负载电阻的大小时，管子发热严重，说明功放管进入了()。

. 欠压状态. 过压状态. 仍在临界状态正确答案：7. 在调谐放大器的L回路两端并上一个电阻R，可以（）. 提高回路的Q值. 提高谐振频率. 加宽通频带. 减小通频带正确答案：8. 调制的描述（）。

. .用载波信号去控制调制信号的某一参数，使该参数按一定的规律发生变化. 用调制信号去控制载波的某一参数，使该参数按一定的规律发生变化. 用调制信号去控制的载波信号的某一参数，使该参数随调制信号的规律变化. 用载波信号去控制调制信号的某一参数，使该参数调制信号规律发生变化。

正确答案：9. 某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（）. 过压. 弱过压. 临界. 欠压正确答案：10. 下列表达正确的是（）。

. 低频信号可直接从天线有效地辐射. 低频信号必须装载到高频信号上才能从天线有效地辐射. 高频信号及低频信号都不能从天线上有效地辐射. 高频信号及低频信号都能从天线有效地辐射正确答案：11. 在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较()。

判断题：1、无耗传输线终端短路，当它的长度大于四分之一波长时，输入端的输入阻抗为容抗，将等效为一个电容。

2、无耗传输线上驻波比等于1时，则反射系数的模等于0。

3、阻抗圆图上，|Γ|=1的圆称为单位圆，在单位圆上，阻抗为纯电抗，驻波比等于无限大。

4、只要无耗传输终端接上一个任意的纯电阻，则入射波全部被吸收，没有反射，传输线工作在匹配状态。

5、在传输线上存在入射波和反射波，入射波和反射波合成驻波，驻波的最大点电压值与最小点上的电压值的比即为传输线上的驻波比。

6、导纳圆图由等反射系数圆、等电抗圆和等电阻圆组成，在一个等电抗圆上各点电抗值相同。

7、圆波导的截止波长与波导的截面半径及模式有关，对于TE11模，半径越大，截止波长越短。

8、矩形波导的工作模式是TE10模，当矩形波导传输TE10模时，波导波长（相波长）与波导截面尺寸有关，矩形波导截面的窄边尺寸越小，波导波长（相波长）越长。

9、在矩形谐振腔中，TE101模的谐振频率最小。

10、同轴线是TEM传输线，只能传输TEM波，不能传输TE或TM波。

11、矩形波导传输的TE10波，磁场垂直于宽边，而且在宽边的中间上磁场强度最大。

12、圆波导可能存在“模式简并”和“极化简并”两种简并现象。

13、矩形波导中所有的模式的波阻抗都等于377欧姆。

14、矩形谐振腔谐振频率和腔体的尺寸与振荡模式有关，一般来讲，给定一种振荡模式，腔体的尺寸越大，谐振频率就越高。

15、两段用导体封闭的同轴型谐振腔，当它谐振在TEM模时，其长度等于半波长的整数倍。

16、对称振子天线上的电流可近似看成是正弦分布，在天线的输入端电流最大。

17、对称振子天线既可以作发射天线，也可以作接收天线，当它作为发射天线时，它的工作带宽要比作为接收天线时大。

18、天线阵的方向性图相乘原理指出，对于由相同的天线单元组成的天线阵，天线阵的方向性图可由单元天线的方向性图与阵因子相乘得到。

19、螺旋天线的工作模式有法向模、轴向模和边射模三种，其中轴向模辐射垂直极化波。

射频电路基础_西安电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.【图片】求解：（1）集电极效率=（），临界负载电阻=（）（2）若负载电阻、电源电压不变，而提高工作效率，应该如何调整（3）要使输出信号的频率提高一倍，而保持其他条件不变，问功放的工作状态如何变化。

此时功放的输出功率=（）参考答案:（1）0.836，6.7Ω （2）可增加负向偏值，但同时增大激励电压，保证IC1不变，但这样可使导通角减小，效率增加（3）由临界状态进入欠压状态，2/3Q。

2.【图片】求解：【图片】=( )时，振荡器振荡参考答案:1.14mA3.【图片】求解（1）【图片】=( );（2）【图片】=( );（3）【图片】=( );（4）【图片】=( )参考答案:0, a√3/2Π, a/Π, a√3/2Π4.【图片】求解（1）最大频偏=（）（2）最大相偏=（）（3）信号带宽=（）（4）此信号在单位电阻上的功率=（）（5）是否能确定这是FM波还是PM波( )（６）调制电压参考答案:10^4hz, 10rad, 22kHz, 50w,不能5.【图片】求解(1)信号带宽=( ) (2)信号带宽=( )注:第三问仅思考参考答案:2.2Khz,42KHz6.【图片】求解(1)调制灵敏度【图片】=( )(2)最大频偏值【图片】【图片】=( )参考答案:1/24, 133.3kHZ7.【图片】求解：K=（）参考答案:38.【图片】求解：（1）回路有载品质因数【图片】=（）和3dB带宽【图片】=（）（2）放大器的电压增益=（）（3）中和电容值=（）参考答案:40.4##%_YZPRLFH_%##11.51##%_YZPRLFH_%##30.88##%_YZPRLFH_%##1.6159.【图片】求解（1）【图片】(t)=( )(2)是否能得到双边带信号（）参考答案:u_0(t)=E_c-i_0l=10+6..5(1+0.653cos⁡〖10^4 t〗)cos⁡〖10^7 〗(v) 否10.【图片】求解：【图片】=( ),【图片】=( )参考答案:12.9mS, 0.34mA11.【图片】求解：输入电阻【图片】=（），传输系数【图片】=（），惰性失真（），底部切削失真（）注：后两个空仅回答是或否参考答案:1.6kΩ，0.81，否，否12.【图片】求解：【图片】=（），载波功率=（）参考答案:0.09w ，0.01w13.【图片】求解：3dB带宽=（）kHz，【图片】=（）参考答案:15.7##%_YZPRLFH_%##29.614.【图片】求解：此功放的【图片】=（），【图片】=（），【图片】=( ),【图片】=（）。

射频考试（带答案）1、电视信号的两种方式,除射频信号外还有()A．音频信号B．视频信号C．音、视频信号D．彩色信号2、激光唱片上记录的是()A．听觉信息的磁信号B．听觉信息的模拟信号C．听觉信息的数字信号D．听觉信息的电信号3、在传播理论中,香农的传播理论的最大贡献是在传播过程中引入了（）A、干扰原理B、反馈原理C、解码原理D、编码原理4、在传声器的种类中,灵敏度高、频率范围宽、失真小、成本高的是（）A、动圈传声器B、电容传声器C、驻极体电容传声器D、无线传声器5、无线传声器,其发射频率范围,按国家规定在100MHz--120MHz之间,每隔多少MHz为一个频道,避免互相：()A、2MHzB、4MHzC、6MHzD、8MHz6、任何一幅图像都是由许多密集的细小点子组成,下列关于像素描述不正确的是：（A、像素越小,单位面积上的像素数越多,图像就越清晰B、像素越大,单位面积上的像素数越多,图像就越清晰C、按照现代电视技术要求,一幅图像看起来比较清晰,至少要有40万个以上像素D、以上结论都不正确7、视频信号和射频信号是电视信号的两大主要形式,下列说法错误的是：（）A、视频信号和射频信号可以通过调制和解调相互转换B、射频信号的传输质量要低于视频信号直接传输C、射频信号是图像信号的基本形式,是各种图像信号的总称D、视频信号是图像信号的基本形式,是各种图像信号的总称8、用于电视台及专业电视节目制作单位选用的录像机应是：（）A、广播级录像机B、业务级录像机C、家用级录像机D、业务级或应用级录像机9、在下列几种屏幕中,哪种屏幕最适合教学中的使用?（）A、白布屏幕B、布基白塑屏幕C、玻璃珠屏幕D、金属屏幕答案：CCBBADCBA。

射频通信电路试卷3及答案一、填空：（共20空，每题1分，共20分）1.电视广播的频带属于_____和UHF波段。

2.集总参数元件是指一个独立的局域性的元件，能够在一定的______范围内提供特定的电路性能。

3.在低频电路设计中，通常忽略元件的________对电路的影响。

4.一般的，电路板几何尺寸大于1/8工作波长时必须使用______理论进行电路设计。

5.GSM中文含义是____________。

6.当一个系统的相对带宽达到_______以上时通常认为该系统为宽带系统。

7.10dBmW表示_______mW。

8.电路的有载品质因数包含了________对谐振电路品质因数的影响。

9.在无耗传输线上，各点传输的功率大小存在______关系。

10.一段终端开路的1/8波长传输线，其输入端阻抗为Zin=___________。

11.长度为1/4波长的传输线可以实现负载阻抗ZL 和目标阻抗Zin的阻抗匹配，其特性阻抗Z=_______。

12.驻波系数ρ与电压反射系数Γ之间的关系为_______。

13.在Smith圆图上，匹配点的位置坐标是_______。

14.如果测量出一个网络的输出信号中存在不同于输入信号的新频率，则可以判断该网络是一个_______网络。

15.两端口网络的散射参数的测量可以用_______完成。

16.每种L型匹配都有其不能匹配的区域，这些特定电路不能匹配的区域称为该电路的______。

17.在双端口网络并联时，使用_______通常可以更加方便于计算和分析。

18.通常滤波器的阶数越_______，滤波器的矩形系数越好。

19.当微带传输线的基底介质厚度加大时，传输线特性阻抗会______。

20.在射频和微波段，趋肤效应必须考虑，其趋肤厚度除了给工作频率有关外，还与______有关。

二、选择题（共10题，每题2分，共20分）（注意其中有单项或多项正确答案）1.Smith圆图上的一个点可以表示以下内容（）。

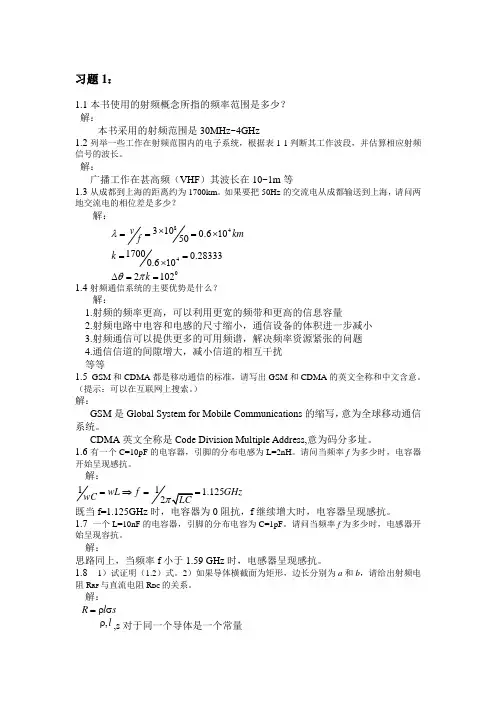

习题1：1.1本书使用的射频概念所指的频率范围是多少？ 解：本书采用的射频范围是30MHz~4GHz1.2列举一些工作在射频范围内的电子系统，根据表1-1判断其工作波段，并估算相应射频信号的波长。

解：广播工作在甚高频（VHF ）其波长在10~1m 等1.3从成都到上海的距离约为1700km 。

如果要把50Hz 的交流电从成都输送到上海，请问两地交流电的相位差是多少？解：8443100.65017000.283330.62102v kmf k k λθπ⨯===⨯10==⨯10∆==1.4射频通信系统的主要优势是什么？ 解：1.射频的频率更高，可以利用更宽的频带和更高的信息容量2.射频电路中电容和电感的尺寸缩小，通信设备的体积进一步减小3.射频通信可以提供更多的可用频谱，解决频率资源紧张的问题4.通信信道的间隙增大，减小信道的相互干扰 等等1.5 GSM 和CDMA 都是移动通信的标准，请写出GSM 和CDMA 的英文全称和中文含意。

（提示：可以在互联网上搜索。

） 解：GSM 是Global System for Mobile Communications 的缩写，意为全球移动通信系统。

CDMA 英文全称是Code Division Multiple Address,意为码分多址。

1.6有一个C=10pF 的电容器，引脚的分布电感为L=2nH 。

请问当频率f 为多少时，电容器开始呈现感抗。

解： 11 1.1252wL f GHz wC LC π=⇒==既当f=1.125GHz 时，电容器为0阻抗，f 继续增大时，电容器呈现感抗。

1.7 一个L=10nF 的电容器，引脚的分布电容为C=1pF 。

请问当频率f 为多少时，电感器开始呈现容抗。

解：思路同上，当频率f 小于1.59 GHz 时，电感器呈现感抗。

1.8 1）试证明（1.2）式。

2）如果导体横截面为矩形，边长分别为a 和b ，请给出射频电阻R RF 与直流电阻R DC 的关系。

习题1：1.1本书使用的射频概念所指的频率范围是多少？ 解：本书采用的射频范围是30MHz~4GHz1.2列举一些工作在射频范围内的电子系统.根据表1-1判断其工作波段.并估算相应射频信号的波长。

解：广播工作在甚高频（VHF ）其波长在10~1m 等1.3从成都到上海的距离约为1700km 。

如果要把50Hz 的交流电从成都输送到上海.请问两地交流电的相位差是多少？解：8443100.65017000.283330.62102vkmf k k λθπ⨯===⨯10==⨯10∆==1.4射频通信系统的主要优势是什么？ 解：1.射频的频率更高.可以利用更宽的频带和更高的信息容量2.射频电路中电容和电感的尺寸缩小.通信设备的体积进一步减小3.射频通信可以提供更多的可用频谱.解决频率资源紧张的问题4.通信信道的间隙增大.减小信道的相互干扰 等等1.5 GSM 和CDMA 都是移动通信的标准.请写出GSM 和CDMA 的英文全称和中文含意。

（提示：可以在互联网上搜索。

） 解：GSM 是Global System for Mobile Communications 的缩写.意为全球移动通信系统。

CDMA 英文全称是Code Division Multiple Address,意为码分多址。

1.6有一个C=10pF 的电容器.引脚的分布电感为L=2nH 。

请问当频率f 为多少时.电容器开始呈现感抗。

解： 11 1.1252wL f GHz wC LC π=⇒==既当f=1.125GHz 时.电容器为0阻抗.f 继续增大时.电容器呈现感抗。

1.7 一个L=10nF 的电容器.引脚的分布电容为C=1pF 。

请问当频率f 为多少时.电感器开始呈现容抗。

解：思路同上.当频率f 小于1.59 GHz 时.电感器呈现感抗。

1.8 1）试证明（1.2）式。

2）如果导体横截面为矩形.边长分别为a 和b .请给出射频电阻R RF 与直流电阻R DC 的关系。

习题1：1.1本书使用的射频概念所指的频率范围是多少？ 解：本书采用的射频范围是30MHz~4GHz1.2列举一些工作在射频范围内的电子系统，根据表1-1判断其工作波段，并估算相应射频信号的波长。

解：广播工作在甚高频（VHF ）其波长在10~1m 等1.3从成都到上海的距离约为1700km 。

如果要把50Hz 的交流电从成都输送到上海，请问两地交流电的相位差是多少？解：8443100.65017000.283330.62102v kmf k k λθπ⨯===⨯10==⨯10∆==1.4射频通信系统的主要优势是什么？解：1.射频的频率更高，可以利用更宽的频带和更高的信息容量2.射频电路中电容和电感的尺寸缩小，通信设备的体积进一步减小3.射频通信可以提供更多的可用频谱，解决频率资源紧张的问题4.通信信道的间隙增大，减小信道的相互干扰 等等1.5 GSM 和CDMA 都是移动通信的标准，请写出GSM 和CDMA 的英文全称和中文含意。

（提示：可以在互联网上搜索。

）解：GSM 是Global System for Mobile Communications 的缩写，意为全球移动通信系统。

CDMA 英文全称是Code Division Multiple Address,意为码分多址。

1.6有一个C=10pF 的电容器，引脚的分布电感为L=2nH 。

请问当频率f 为多少时，电容器开始呈现感抗。

解：111.1252wL f GHzwCπ=⇒==既当f=1.125GHz 时，电容器为0阻抗，f 继续增大时，电容器呈现感抗。

1.7 一个L=10nF 的电容器，引脚的分布电容为C=1pF 。

请问当频率f 为多少时，电感器开始呈现容抗。

解：思路同上，当频率f 小于1.59 GHz 时，电感器呈现感抗。

1.8 1）试证明（1.2）式。

2）如果导体横截面为矩形，边长分别为a 和b ，请给出射频电阻R RF 与直流电阻R DC 的关系。

判断题：1、无耗传输线终端短路，当它的长度大于四分之一波长时，输入端的输入阻抗为容抗，将等效为一个电容。

2、无耗传输线上驻波比等于1时，则反射系数的模等于0。

3、阻抗圆图上，|Γ|=1的圆称为单位圆，在单位圆上，阻抗为纯电抗，驻波比等于无限大。

4、只要无耗传输终端接上一个任意的纯电阻，则入射波全部被吸收，没有反射，传输线工作在匹配状态。

5、在传输线上存在入射波和反射波，入射波和反射波合成驻波，驻波的最大点电压值与最小点上的电压值的比即为传输线上的驻波比。

6、导纳圆图由等反射系数圆、等电抗圆和等电阻圆组成，在一个等电抗圆上各点电抗值相同。

7、圆波导的截止波长与波导的截面半径及模式有关，对于TE11模，半径越大，截止波长越短。

8、矩形波导的工作模式是TE10模，当矩形波导传输TE10模时，波导波长（相波长）与波导截面尺寸有关，矩形波导截面的窄边尺寸越小，波导波长（相波长）越长。

9、在矩形谐振腔中，TE101模的谐振频率最小。

10、同轴线是TEM传输线，只能传输TEM波，不能传输TE或TM波。

11、矩形波导传输的TE10波，磁场垂直于宽边，而且在宽边的中间上磁场强度最大。

12、圆波导可能存在“模式简并”和“极化简并”两种简并现象。

13、矩形波导中所有的模式的波阻抗都等于377欧姆。

14、矩形谐振腔谐振频率和腔体的尺寸与振荡模式有关，一般来讲，给定一种振荡模式，腔体的尺寸越大，谐振频率就越高。

15、两段用导体封闭的同轴型谐振腔，当它谐振在TEM模时，其长度等于半波长的整数倍。

16、对称振子天线上的电流可近似看成是正弦分布，在天线的输入端电流最大。

17、对称振子天线既可以作发射天线，也可以作接收天线，当它作为发射天线时，它的工作带宽要比作为接收天线时大。

18、天线阵的方向性图相乘原理指出，对于由相同的天线单元组成的天线阵，天线阵的方向性图可由单元天线的方向性图与阵因子相乘得到。

19、螺旋天线的工作模式有法向模、轴向模和边射模三种，其中轴向模辐射垂直极化波。

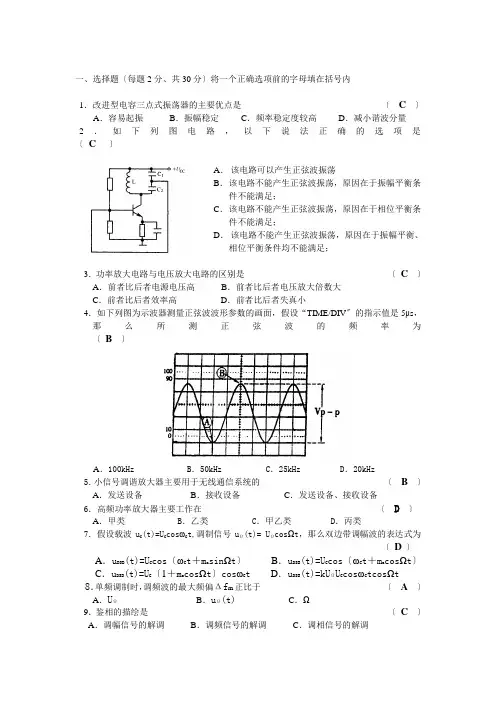

一、选择题〔每题2分、共30分〕将一个正确选项前的字母填在括号内1．改进型电容三点式振荡器的主要优点是〔C〕A．容易起振B．振幅稳定C．频率稳定度较高D．减小谐波分量2．如下列图电路，以下说法正确的选项是〔C〕A．该电路可以产生正弦波振荡B．该电路不能产生正弦波振荡，原因在于振幅平衡条件不能满足；C．该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足；D．该电路不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；3．功率放大电路与电压放大电路的区别是〔C〕A．前者比后者电源电压高B．前者比后者电压放大倍数大C．前者比后者效率高D．前者比后者失真小4．如下列图为示波器测量正弦波波形参数的画面，假设“TIME/DIV〞的指示值是5μs，那么所测正弦波的频率为〔B〕A．100kHz B．50kHz C．25kHz D．20kHz5．小信号调谐放大器主要用于无线通信系统的〔B〕A．发送设备B．接收设备C．发送设备、接收设备6．高频功率放大器主要工作在〔D〕A．甲类B．乙类 C．甲乙类 D．丙类7．假设载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，那么双边带调幅波的表达式为〔D〕A．u DSB(t)=U C cos〔ωC t＋m a sinΩt〕B．u DSB(t)=U C cos〔ωC t＋m a cosΩt〕C．u DSB(t)=U C〔1＋m a cosΩt〕cosωC t D．u DSB(t)=kUΩU C cosωC tcosΩt8．单频调制时，调频波的最大频偏Δf m正比于〔A〕A．UΩB．uΩ(t)C．Ω9．鉴相的描绘是〔C〕A．调幅信号的解调B．调频信号的解调C．调相信号的解调10．以下列图所示框图能实现何种功能？〔B〕其中u s(t)= U s cosωc tcosΩt， u r(t)= U r cosωc tA．振幅调制B．检波C．混频D．鉴频11．振荡器的相位平衡条件和振幅起振条件为〔C〕A．φT〔ω〕＝2nл，T〔jω〕＝1B．φT〔ω〕＝0，T〔jω〕＝1C．φT〔ω〕＝2nл，T〔jω〕>112．调幅的描绘〔 C 〕A．用载波信号去控制调制信号的振幅，使调制信号的振幅按载波信号的规律发生变化。
