电机与拖动复习题及答案一、单项选择题（每题2分，共10分）1. 电机的转子旋转速度与同步转速的关系是（）。

A. 相等B. 略小于同步转速C. 略大于同步转速D. 无法确定答案：B2. 直流电机的励磁方式有（）。

A. 并励B. 串励C. 他励D. 所有选项答案：D3. 异步电机的转子绕组是（）。

A. 闭合的B. 开放的C. 短路的D. 断路的答案：A4. 电机的启动电流通常比额定电流大（）。

A. 2-3倍B. 3-5倍C. 5-7倍D. 7-10倍答案：B5. 电机的效率是指（）。

A. 输出功率与输入功率的比值B. 输入功率与输出功率的比值C. 输出功率与额定功率的比值D. 额定功率与输入功率的比值答案：A二、填空题（每题2分，共10分）1. 电机的额定功率是指电机在______下长期运行时的功率。

答案：额定电压和额定转速2. 电机的额定电压是指电机在______下运行时的电压。

答案：额定功率和额定转速3. 电机的额定转速是指电机在______下运行时的转速。

答案：额定电压和额定功率4. 电机的启动电流大，是因为电机启动时______。

答案：转子转速接近于零，转差率大5. 电机的效率提高，意味着电机的______减小。

答案：能量损耗三、简答题（每题5分，共15分）1. 简述电机的工作原理。

答案：电机的工作原理基于电磁感应和电磁力的作用。

当电机的定子绕组通入电流时，产生旋转磁场，这个旋转磁场与转子绕组中的电流相互作用，产生电磁力，使转子旋转。

2. 说明电机启动时电流大的原因。

答案：电机启动时电流大的原因是，启动时转子转速接近于零，导致转差率大，从而使得转子绕组中的感应电动势大，进而导致启动电流大。

3. 描述电机效率的物理意义。

答案：电机效率的物理意义是电机输出功率与输入功率的比值，它反映了电机将电能转换为机械能的效率。

效率越高，说明电机的能量转换效率越好，能量损耗越小。

四、计算题（每题15分，共30分）1. 某三相异步电机的额定功率为10kW，额定电压为380V，额定电流为20A，求该电机的效率。

一、单一选择填空1.电动机经过速比j=5的减速器拖动工作机构,工作机构的实际转矩为20N·m,飞轮矩为1N·m2,不计传动机构损耗,折算到电动机轴上的工作机构转矩与飞轮矩依次为D 。

A.20N·m,5N·m2B.4N·m,1N·m2C.4N·m,0.2N·m2D.4N·m,0.04N·m2E.0.8N·m,0.2N·m2F.100N·m,25N·m22. 恒速运行的电力拖动系统中, 已知电动机电磁转矩为80N·m, 忽略空载转矩, 传动机构效率为0 .8 , 速比为10 , 未折算前实际负载转矩应为 D 。

A . 8N·mB . 64N·mC . 80N·mD . 640N·mE . 800N·mF . 1000N·m3.电力拖动系统中已知电动机转速为1000r/ min , 工作机构转速为100r/ min , 传动效率为0 .9 , 工作机构未折算的实际转矩为120N·m, 电动机电磁转矩为20N·m, 忽略电动机空载转矩, 该系统肯定运行于A 。

A . 加速过程B . 恒速C . 减速过程4. 一台他励直流发电机由额定运行状态转速下降到原来的60% , 而励磁电流、电枢电流都不变, 则A 。

A . E a 下降到原来的60%B . T 下降到原来的60%C . E a 和T 都下降到原来的60%D . 端电压下降到原来的60%5. 变压器采用从二次侧向一次侧折合算法的原则是 C 。

1A . 保持二次侧电流I2 不变B . 保持二次侧电压为额定电压C . 保持二次侧磁通势不变D . 保持二次侧绕组漏阻抗不变6.分析变压器时, 若把一次侧向二次侧折合, 则下面说法中正确的是B 。

《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。

同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。

2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。

改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。

3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。

开环控制常用于对系统稳定性要求不高的情况。

PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。

二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。

答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。

答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。

答案：24、伺服电机分为______和______两种类型。

其中，______主要用于位置控制，而______主要用于速度控制。

答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。

电机及拖动基础复习题一、单项选择题1．直流发电机主磁极磁通产生感应电动势存在于（）中。

A．电枢绕组 B．励磁绕组 C．电枢绕组和励磁绕组2．当直流电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于( )状态。

A．能耗制动 B．反接制动 C．回馈制动3．三相异步电动机在运行中，把定子两相反接，则转子的转速会（）。

A．升高 B．下降一直到停转C．下降至零后再反向旋转 D．下降到某一稳定转速4．一台三相笼型异步电动机的数据为P N = 20kW，U N = 380V，λT=1.15，k i=6,定子绕组为三角形联结。

当拖动额定负载转矩起动时，若供电变压器允许起动电流不超过12I N，最好的起动方法是（）。

A．直接起动 B．Y—△降压起动 C．自耦变压器降压起动5．三相绕线转子异步电动机拖动起重机的主钩，提升重物时电动机运行于正向电动状态，若在转子回路串接三相对称电阻下放重物时，电动机运行状态是（）。

A．能耗制动运行 B．反向回馈制动运行 C．倒拉反转运行6．直流电动机采用降低电源电压的方法起动，其目的是（）。

A．为了使起动过程平稳 B．为了减小起动电流 C．为了减小起动转矩7．三相异步电动机带恒转矩负载运行，如果电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩（）。

A．下降 B．增大 C．不变 D．不定8．与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的（）。

A．定子串接电阻的人为机械特性B．转子串接电阻的人为机械特性C．降低电压的人为机械特性9．一台三相异步电动机拖动额定转矩负载运行时，若电源电压下降10%，这时电动机的电磁转矩（）。

A．T em=T N B．T em=0.81T N C．T em=0.9T N10．三相异步电动机拖动恒转矩负载，当进行变极调速时，应采用的联结方式为（）。

A．Y—YY B．△—YY C．正串Y—反串Y二、填空题11．直流电机的电磁转矩是由_______和_______共同作用产生的。

11级电机与拖动复习题电机与拖动基础复习题第三章直流电机一、单项选择题1.直流电动机的电刷的功用是( )。

a.清除污垢b.引入直流电压、电流c.引出直流电压、电流d.引出交流电压2.发电机的用途是将( )转换为( )，电动机的用途是将( )转换为( )。

a.机械能b.电能3.直流电动机的机械特性是指电动机( )与( )的关系。

a.转差率Sb.主磁通φc.电机转速nd.电枢电流Iae.电磁转矩Tem4.直流电动机的铁损是指电枢铁心的( )损耗和( )损耗。

a.电枢绕组b.摩擦损耗c.涡流d.磁滞e.电压损耗f.杂散损耗5.直流发电机的理论基础是( )定律。

a.基尔霍夫b.全电流c.电磁感应d.欧姆6.直流电机作发电机运行时a. E a<="" p="">b. E a<="" p="">c. E a>U，T em与n方向相反d. E a>U，T em与n方向相同7. 直流电机由主磁通感应的电动势存在于( )a. 励磁绕组b. 电枢绕组c. 换向极绕组d. 励磁绕组和换向极绕组8．要改变并励直流电动机的转向，可以（）a．增大励磁b．改变电源极性c．改接励磁绕组与电枢的联接d．减小励磁9.直流并励电动机起动时，起动电阻应置于a.零位置b.中间位置c.最大位置d.任意位置10.直流电动机的额定功率是指直流电动机在额定运行时，其轴上( )a.输入的机械功率b.输出的机械功率c.输入的电磁功率d.输出的电磁功率11.直流发电机电枢导体中的电流是( )a.直流b.脉动直流c.交流d.无法确定12．并励直流发电机是指：（）a. 励磁绕组和电枢绕组并联b.励磁绕组和换向极绕组并联c.换向极绕组和电枢绕组并联d.励磁绕组和起动电阻并联13. 和交流电机相比，直流电机的优点是：（）：a.直流电机的结构比交流电机简单b.直流电机便于调速c.直流电机维护比交流电机简单d.直流电机的输出功率比交流电机大14．直流发电机的电刷装置的作用是（）a. 将励磁电源引出励磁绕组b.将励磁电源送入电枢绕组c. 整流并将电枢绕组的感应电势引出d.以上均不对 16．直流发电机的工作原理基于（）a.基尔霍夫定律b.电磁感应定律c.电磁力定律d.欧姆定律 17.左手定则用于判定（）a.正在做切割磁力线运动的导体产生感应电势的方向b. 通电线圈的磁力线方向c. 处在磁场中的载流导体受力方向d.以上三点都不是二、判断题1.直流电动机的换向极的作用是为了改变电动机的旋转方向.( )2.直流发电机和交流发电机都是将机械能转换为电能的装置.( )3.直流电动机机械特性的斜率与电枢电阻成正比，电枢电阻大，其机械特性的斜率也大，机械特性就软。

1.一台并励直流发电机，铭牌数据如下：PN=23kW，UN=230V，nN=1500r/min，励磁回路电阻Rf=57.5Ω，电枢电阻Ra=0.1Ω，不计电枢反应和磁路饱和。

现将这台电机改为并励直流电动机，把电枢两端和励磁绕组两端都接到220V的直流电源上，运行时维持电枢电流为原额定值，试求电动机的下列数据：（1）转速n；（2）电磁功率；（3）电磁转矩。

2.某三相变压器容量为500kV·A，Y，yn联结，电压为6300/400V，现将电源电压由6300V改为10000V，如保持低压绕组匝数每相40匝不变，试求原来高压绕组匝数及新的高压绕组匝数。

3.他励直流电动机的数据为：P N=30kW ，U N=220V，I N=158.5A，n N=1000r/min，Ra=0.1Ω，T L=0.8T N，求:（1）电动机的转速;（2）电枢回路串入0.3Ω电阻时的稳态转速；（3）电压降至188V时，降压瞬间的电枢电流和降压后的稳态转速；（4）将磁通减弱至80%ΦN时的稳态转速。

4.一台三相变压器, SN=750kV·A，U1N/U2N=10000/400V，Y，yn联结，ƒN=50Hz,在低压侧做空载试验，测得数据为：U0=400V,I0=60A,P0=3800W；在高压侧做短路试验，测得数据为：US=440V，IS=43.3A，PS=10900W。

试求：(1)以高压侧为基准的“T”形等效电路参数（要求画图）；当额定负载且功率因数cosφ2=0.8（滞后）时的二次端电压。

5.他励直流电动机的数据为：P N=7.5kW，U N=110V，I N=85.2A，n N=750r/min，Ra=0.13Ω，如采用三级起动，最大起动电流限制为2I N，求:各段起动电阻。

6.一台直流发电机的额定容量PN=17kW，额定电压UN=230V，额定转速nN=1500r/min，极对数p=2，电枢总导体数N=468，连成单波绕组，气隙每极磁通φ=1.03×10-2Wb，求：（1）额定电流；（2）电枢电动势。

电机复习提纲第一章：一、概念：主磁通，漏磁通，磁滞损耗，涡流损耗磁路的基本定律:安培环路定律: 磁路的欧姆定律作用在磁路上的磁动势 F 等于磁路内的磁通量 Φ乘以磁阻R m磁路与电路的类比：与电路中的欧姆定律在形式上十分相似。

E=IR磁路的基尔霍夫定律（1）磁路的基尔霍夫电流定律穿出或进入任何一闭合面的总磁通恒等于零（2）磁路的基尔霍夫电压定律沿任何闭合磁路的总磁动势恒等于各段磁路磁位差的代数和。

第二节 常用铁磁材料及其特性一、铁磁材料1、软磁材料：磁滞回线较窄。

剩磁和矫顽力都小的材料。

软磁材料磁导率较高，可用来制造电机、变压器的铁心。

2、硬磁材料：磁滞回线较宽。

剩磁和矫顽力都大的铁磁材料称为硬磁材料，可用来制成永久磁铁。

二、铁心损耗1、磁滞损耗——材料被交流磁场反复磁化，磁畴相互摩擦而消耗 NiHL的能量。

2、涡流损耗——铁心内部由于涡流在铁心电阻上产生的热能损耗。

3、铁心损耗——磁滞损耗和涡流损耗之和。

第二章：一、尽管电枢在转动，但处于同一磁极下的线圈边中电流方向应始终不变，即进行所谓的“换向”。

二、一台直流电机作为电动机运行——在直流电机的两电刷端上加上直流电压，电枢旋转，拖动生产机械旋转，输出机械能；作为发动机运行——用原动机拖动直流电机的电枢，电刷端引出直流电动势，作为直流电源，输出电能。

三、直流电机的主要结构（定子、转子）定子的主要作用是产生磁场转子又称为“电枢”,作用是产生电磁转矩和感应电动势要实现机电能量转换，电路和磁路之间必须在相对运动，所以旋转电机必须具备静止的和转动的两大部分，且静止和转动部分之间要有一定的间隙（称为：气隙）四、直流电机的铭牌数据直流电机的额定值有：1、额定功率P N(kW)2、额定电压U N(V)3、额定电流I N(A)4、额定转速n N(r/min)5、额定励磁电压U fN(V)五、直流电机电枢绕组的基本形式有两种：一种叫单叠绕组，另一种叫单波绕组。

单叠绕组的特点：元件的两个端子连接在相邻的两个换向片上。

第一部分直流电机一、填空题：1、并励直流发电机自励建立的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）4、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、如果并励直流发电机的转速上升20%，则空载时发电机的端电压U0升高（）。

（2）（1）20%；（2）大于20%；（3）小于20%。

四、简答题1、直流发电机的励磁方式有哪几种？（他励；自励（包括并励，串励和复励））2、试比较他励和并励直流发电机的外特性有何不同？并说明影响曲线形状的因素。

（并励直流发电机的外特性比他励的软。

他励：影响因素有两个(1)随着Ia增加，IaRa增加，使U下降；并励：影响因素有三个(1) 随着Ia增加，IaRa增加，使U下降；3、一台并励直流发电机并联于电网上，若原动机停止供给机械能，将发电机过渡到电动机状态工作，此时电磁转矩方向是否变？旋转方向是否改变？（电磁转矩方向改变，电机旋转方向不变。

）第二部分直流电动机的电力拖动一、填空题：1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

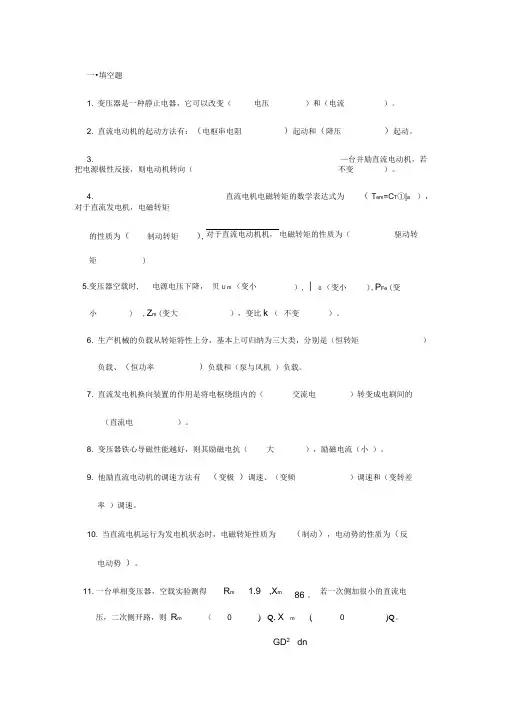

一•填空题1. 变压器是一种静止电器，它可以改变（电压）和（电流）。

2. 直流电动机的起动方法有：（电枢串电阻）起动和（降压）起动。

3. —台并励直流电动机，若把电源极性反接，则电动机转向（不变）。

4. 直流电机电磁转矩的数学表达式为（ T em=C T①|a ），对于直流发电机，电磁转矩的性质为（制动转矩）, 对于直流电动机机，电磁转矩的性质为（驱动转矩)5.变压器空载时, 电源电压下降，贝U m （变小）,丨0 （变小),P Fe (变小) ,Z m (变大），变比k （不变）。

6. 生产机械的负载从转矩特性上分，基本上可归纳为三大类，分别是（恒转矩）负载、（恒功率）负载和（泵与风机）负载。

7. 直流发电机换向装置的作用是将电枢绕组内的（交流电）转变成电刷间的（直流电）。

8. 变压器铁心导磁性能越好，则其励磁电抗（大），励磁电流（小）。

9. 他励直流电动机的调速方法有（变极）调速、（变频）调速和（变转差率）调速。

10. 当直流电机运行为发电机状态时，电磁转矩性质为（制动），电动势的性质为（反电动势）。

11. 一台单相变压器，空载实验测得R m 1.9,X m86 。

若一次侧加很小的直流电压，二次侧开路，则R m （0)Q, X m (0 )Q。

GD2dn）共同作用产生的。

16. 一台变压器，原设计频率为 12.电力拖动系统的运动方程式为（ Tem T l），在满足（T emT L ）375 dt条件时电机为稳态运行。

13.他励直流电动机的电磁制动方法有（ 能耗 ）制动、（反接 ）制动和（ 回馈 ）制动。

14.直流电机的电磁转矩是由（每极气隙磁通量 ）和（电枢电流15.在其他条件不变的情况下， 变压器一次侧匝数减少， 若不考虑磁路饱和及漏阻抗压降的影响，贝U m （增大 ），丨0 （增大），X m （减小 ），k （减小 ）。

50Hz ，现接到60Hz 的电网上运行，额定电压不变，其 励磁电流将（ 变小 ）,励磁电抗将（ 增大 ）。

电机及电力拖动复习题一、填空题01.直流电机单波绕组的一个特点是只有两条支路，而与极数无关。

02.直流电机中超越换向将使前刷边发热加剧，消除环火的方法是装置补偿绕组。

03.直流电动机的电气制动方法有能耗制动、反接制动、回馈制动三种。

04.调速指标包括：调速范围、静差率、平滑系数和允许输出及经济性。

05.电力拖动系统稳定运行的条件是dndT dndT L em <。

06.直流机单叠绕组的联接特点是每个元件的两个出线端接在相邻的换向片上。

07.直流发电机铭牌上标注的额定功率是指电机输出端发出的电功率08.直流电机按励磁方式的不同可以分为他励、并励、串励和复励直流电机。

09.拖动系统的运动方程式是dt dnGDT T em ⋅=-37522。

折算到单轴系统的内容一般有：工作机构的转矩、力、飞轮矩和质量的折算。

10.直流电动机常用的起动方法有电枢串电阻和降压起动两种。

11.他励直流电动机有电枢电路串电阻、弱磁和降低电枢电压三种调速方法。

12.生产机械的负载转矩特性分为恒转矩、恒功率和风机、泵类负载转矩特性。

13.一台并励直流电动机，若改变电源极性，则电机转向不变。

14.直流发电机电磁转矩的方向和电枢旋转方向相反。

15.当直流电动机的转速超过理想空载转速_时，出现回馈制动。

16.直流电动机功率公式：直流发电机转矩公式：17.直流电机的节距指的是：极距指的是：18.直流电动机的人为特性都比固有特性软。

19.可用下列关系来判断直流电机的运行状态。

当U>E 时为电动机状态，当U<E时为发电机状态。

20.单迭绕组极对数为P 时，则并联支路数最多为p 。

21.他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为1I 和2I ， 1I =2I22.三相变压器可用三个单相变压器组成，这种三相变压器称为三相变压器组。

23.我国规定①Y ，yn0；②Y ，d11；③YN ，d11；④YN ，y0和⑤Y ，y0等五种作为三相双绕组电力变压器的标准联结组。

《电机学》复习题一、填空1. 按功用电机可分为（）、（）、（）、（）；按电力机械运行情况分（）、（）。

2. 变压器是利用（）原理将一种等级的交变电压变为（）的另一等级的交变电压的静止电器。

3. 铁磁材料的重要特性是指（）特性；（）特性；（）特性。

4. 短路阻抗标幺值z k*=（），从运行角度看希望z k*（），但其值（），变压器短路电流太大，可能损坏变压器。

5. 同步发电机在并网后要进行（）和（）调节。

6. 直流电机按励磁方式分为（）、（）、（）、（）。

7.削弱高次谐波的方法有（）、（）、（）、（）。

8.同步发电机负载对称运行时，典型的电枢反应为（）、（）和（）。

二、判断题1. 当异步电机轻载高速运转时，其转速可以达到旋转磁场同步转速的速度。

（）2. 用空载实验测变压器的短路电抗和短路电阻；用短路实验测变压器的励磁电抗和励磁电阻。

（）3. 灯光旋转法能判断发电机频率比电网频率的高或低。

（）4. 要改变异步电动机转向，就要改变三相电源的相序。

（）5. 绕组进行折算时，仅保持折算前后磁势不变即可。

（）6. 直流电机的定子，又称为电枢。

（）7. 异步电动机等效电路中的附加电阻不可以用电感或电容代替。

（）8. 三相交流鼠笼异步电动机定子和转子相数不同。

（）9. 额定线电压的标幺值也为1。

（）10. 隐极式发电机的额定功率角越接近90°越好。

（）11.隐极式发电机的额定功率角越接近90°越好。

（）三、选择题1. 短距元件的电势比整距元件的电势（）。

a. 小；b.大；c. 相等；d. 不可比。

2. 变压器油的功用为（）。

a. 冷却；b.冷却，绝缘；c.绝缘；d. 助燃。

3. 当f=50Hz时，磁极数为4的异步电机的旋转磁场的转速为（）。

a. 1000r/min；b. 3000r/min；c. 1500r/min；d. 750r/min；4. 电机的极对数是2，则定子内腔整个圆周有（）电角度。

14级电气1、2班、供用电班《电机与拖动》复习题一．填空：1.某直流电动机的额定功率为10kW，额定电压为220V，额定电流为55A，则其效率为 %。

2. 某三相异步电动机的磁极数为4，其旋转磁场转速为。

3. 某三相异步电动机的额定电压为380V，额定功率为10kW，估算其额定电流为A。

4．异步电机接在电网上，当转速高于它的同步转速时，电机处于状态。

5．通过可以改变直流电动机的转向。

6．笼型三相异步电动机的星—三角起动时，起动转矩是全压直接起动时起动转矩的倍。

7．三相异步电动机电气制动的方法主要有、、等三种。

8．三相异步电动机等值电路中'r(1-s)/s是。

29．在变压器的并联条件中，其中一条条件不满足则严禁并联，这条条件是。

10．某工厂的变压器的容量为1250KVA,允许直接起动三相异步电动机的最大功率为 Kw (k=Ist/I N=7)11．直流电动机电枢反应的结果是使物理中性线偏转一个角度。

12．直流发电机的励磁方式有等4种。

13．变压器的损耗有铁损和铜损，当时，变压器的效率最高。

14．通过可以改变三相异步电动机的转向。

15．异步电动机的励磁电流比变压器的励磁电流大得多的原因是。

16．变压器的损耗包括铁损和铜损,其中与负载无关。

17．反抗性恒转矩负载是由产生的。

18．三相异步电动机调速的方法主要有、、等三种。

19．三相异步电动机变极调速时，当改变定子绕组接线时，必须，否则。

20．变压器的变比为220/22，原边接有220V电源，副边接有2欧的负载，若不计变压器损耗，其原边电流为。

21. 直流发电机电枢导体里流过的是电流，只是由于装了和装置，才能输出电。

22.在磁通恒定情况下，忽略电枢反应时，直流电动机的转矩大小与的大小成正比。

23.直流电机的运行状态是可逆的，当运行于发电状态，当运行于电动机状态。

24.生产机械的负载特性大致可以分为、和。

二．选择填空1．只适用于三角接法的三相异步电动机起动方法的是（）起动A.自耦变压器降压B. 星—三角C.定子绕组串电阻D.转子绕组串电阻2．绕线式三相异步电动机最常用的起动方法是（）起动A.自耦变压器降压B. 星—三角C.定子绕组串电阻D.转子绕组串频敏变阻器3. 三相异步电机降压起动时，若起动电压U1=0.8U N，那么起动转矩为全压起动时的（）倍。

电机与拖动复习题一、单项选择题1、电机是一种实现（ B ）能量转换的装置。

A 电能与热能B电能与机械能 C 电能与风能D机械能与热能2、三相异步电动机转子串电阻，其特性曲线（ A ）A变软B变硬C先变硬后软D先变软后硬3、直流电动机采用降低电源电压的方法起动，其目的是（ B ）。

A．使起动过程平稳B．减小起动电流C．减小起动转矩 D．以上说法均不正确4、感应电机属于（B）。

A．直流电机B．异步电机C．同步电机D．变压器5、变压器的铁心损耗可以由（ C ）获得。

A．负载试验B．突加负载试验C．空载试验D．堵转试验6、异步电动机的磁极是由（ D ）产生。

A定子绕组和三相电压B转子和单相电压C定子绕组和单相电压D定子绕组、定子铁心和三相电压7、输电线路使用高压输电主要是采用（ C ）降低能量损耗。

A 降低电线电阻B提高输电功率C降低输电电流 D 提高电线电压8、直流电机直接启动会产生（ C ）A电网电压提高B设备平稳运行C过大的起动转矩D保护电机9、空载磁场是在（ A ）。

A电机不带负载B电机带负载C电机额定电压下D电机过载下10、电力拖动系统是采用（）作为原动机来拖动生产机械运行的。

A 水力机B汽轮机C柴油机D电动机11、直流电机换向极的作用是（ D ）。

A减小线圈上的电流B减小励磁电流C提高磁场的强度D改善直流电机的换向12、一台星形接法的交流电机接到三相电源时，有一相绕组断线，则电机内部产生的磁动势为（ B ）。

A．静止磁动势B．脉振磁动势C．圆形旋转磁动势D．椭圆旋转磁动势13、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（ C ）A 串电阻的人为特性B降压的人为特性C弱磁的人为特性 D 增压的人为特性14、三相异步电动机空载时，气隙磁通的大小主要取决于：（A ）A 电源电压B气隙大小C定、转子铁心材质D定子绕组的漏阻抗。

15、三相异步电动机在运行中，把定子两相反接，则转子的转速会：（B）A升高B下降一直到停转C下降至零后再反向旋转D下降到某一稳定转速。

电机与拖动--复习题---计算题————————————————————————————————作者：————————————————————————————————日期：21.一台并励直流发电机，铭牌数据如下：PN=23kW，UN=230V，nN=1500r/min，励磁回路电阻Rf=57.5Ω，电枢电阻Ra=0.1Ω，不计电枢反应和磁路饱和。

现将这台电机改为并励直流电动机，把电枢两端和励磁绕组两端都接到220V的直流电源上，运行时维持电枢电流为原额定值，试求电动机的下列数据：（1）转速n；（2）电磁功率；（3）电磁转矩。

2.某三相变压器容量为500kV·A，Y，yn联结，电压为6300/400V，现将电源电压由6300V改为10000V，如保持低压绕组匝数每相40匝不变，试求原来高压绕组匝数及新的高压绕组匝数。

3.他励直流电动机的数据为：P N=30kW ，U N=220V，I N=158.5A，n N=1000r/min，Ra=0.1Ω，T L=0.8T N，求:（1）电动机的转速;（2）电枢回路串入0.3Ω电阻时的稳态转速；（3）电压降至188V时，降压瞬间的电枢电流和降压后的稳态转速；（4）将磁通减弱至80%ΦN 时的稳态转速。

4.一台三相变压器, SN=750kV·A，U1N/U2N=10000/400V，Y，yn联结，ƒN=50Hz,在低压侧做空载试验，测得数据为：U0=400V,I0=60A,P0=3800W；在高压侧做短路试验，测得数据为：US=440V，IS=43.3A，PS=10900W。

试求：(1)以高压侧为基准的“T”形等效电路参数（要求画图）；３当额定负载且功率因数cosφ2=0.8（滞后）时的二次端电压。

5.他励直流电动机的数据为：P N=7.5kW，U N=110V，I N=85.2A，n N=750r/min，Ra=0.13Ω，如采用三级起动，最大起动电流限制为2I N，求:各段起动电阻。

P N 25 103U N N220 0.86213183A29KW 0.862 解：（1）直流发电机的：额定功率 PNUN INP N 12 103U723052.17A2PPN12 083514.37KW第二节距y 1 y 5 14R a5.8V1.45《电机与拖动》考试计算题1.1 一台直流电动机的数据为：额定功率P N=25 kW ，额定电压U N=220 V ，额定转速n =1 500 r /min,额定效率N=86.2 %。

试求：（1 ）额定电流j （ 2 ）额定负载时的输入功率解：（1）直流电动机的：额定功率PN U N I(2) 1 . 2 一台直流发电机的数据为：额定功率P N= 12 kW ,额定电压U N=230 V ，额定转速入=1450 r /min,额定效率〃=83 .5 %。

试求:（1 ）额定电流,;（2 ）额定负载时的输入功率 1 . 3 一台直流电机，已知极对数p=2，槽数Z 和换向片数K 均等于22，采用单叠绕组。

（1 ）计算绕组各节距；（2 ）求并联支路数 解：（1）第一节距 Z22 2 ,为短距绕组。

% 环 4 5单叠绕组的合成节距及换向器节距均为 1,即y y K1（2）并联支路数等于磁极数，为4。

1 . 4 一台直流电机的数据为：极数2 p=4，元件数S=120每个元件的电阻为0.2 Q 。

当转速为1 000 r /min 时 每个元件的平均感应电动势为10 V ，问当电枢绕组为单叠或单波绕组时，电刷间的电动势和电阻各为多少？解：当电枢绕组为单叠绕组时，绕组并联支路数等于磁极数，为4,每一条支路串联的元 件数为30,换向器上放置4个电刷，假设一个电刷短路一个元件，每一条支路有一个元件 被短路，则电刷间的电动势为 巳=29 10=290V ;每一条支路的电阻为 R 29 0.2 5.8 ,4条并联支路的电阻，即电刷间的电阻为当电枢绕组为单波绕组时，绕组并联支路数为2,每一条支路串联的元件数为60,换向3电刷间的电阻为R a11.65.8也可以用计算的方法：单叠绕组时并联支路数为 6,支路电流10电枢电流| 2i10A器上可以放置4个电刷，至少短路4个元件则电刷间的电动势为E a 58 10580V每一条支路的电阻为R 58 0.2 11.61 . 5已知一台直流电机的极对数p=2，元件数S= Z = K=21 ,元件的匝数N c= 10 ,单波绕组,试求当每极磁通 =1 . 42 x 1o 2Wb,转速n =1 000 r /min 时的电枢电动势为多少？解：单波绕组并联支路对数a=1,电枢总导体数N 2SN C2 21 10 420电枢电动势EPN n 2 420 1 42 10 2 1000 1988V111 . 6 一台直流电机，极数2 p=6，电枢绕组 a60a60 1总的导体数N=400 ,电枢电流I a=10 A ，气隙每极磁通 =0.21 Wb 。

《电机及拖动》复习题一、填空题1、变压器的作用是将某一等级的交流(电压)变换成另一等级的交流(电压)。

2、变压器一次电势和二次电势之比等于(一次侧匝数)和(二次侧匝数)之比。

3、电力变压器中的变压器油主要起(绝缘)、(冷却)和(灭弧)作用。

4、变压器的额定电压和额定电流均指变压器的(线)电压和(线)电流。

5、变压器空载时的损耗主要是由于(铁芯)的磁化所引起的(磁滞)和(涡流)损耗。

6、在测试变压器参数时，须做空载试验和短路试验。

为了便于试验和安全，变压器的空载试验一般在(低压侧)加压；短路试验一般在(高压侧)加压。

7、变压器铁芯饱和程度愈高，其励磁电抗Xm就愈(小)。

8、若将变压器低压侧参数折算到高压侧时，其电势(或电压)应(乘以变比)、电流应(除以变比)、电阻(或电抗)应(乘以变比的平方)。

9、三相组式变压器各相磁路(彼此无关)，三相芯式变压器各相磁路(彼此相关)。

10、三相变压器组不能采用(Y，y )连接方法，而三相芯式变压器可以采用。

11、变压器并联运行的条件是(额定电压与变比相等)、(连接组别相同)、(短路阻抗的百分数相等)。

12、当三相变压器接成星形(Y)时，其线电压是相电压的(3)倍，线电流与相电流(相等)。

13、当三相变压器接成三角形(D)时，其线电压与相电压(相等)，线电流是相电流的(3)倍。

14、变压器在运行时，当(不变损耗)和(可变)损耗相等时，效率最高。

15、三绕组变压器的额定容量是指(最大的线圈容量)。

16、自耦变压器与同容量的两绕组变压器比较，它的空载电流(小)。

17、自耦变压器适用于一、二次侧(电压)相差不大的场合，一般在设计时，变比Ka(小于或等于2)。

18、电焊变压器实际上是一台(特殊)的降压变压器，它的外特性(比较软)，短路电流(不大)。

19、单相绕组的感应电势与(匝数)、(频率)和(每极磁通)成正比。

20、一台2p＝8极电机的圆周的二分之一的电角度是(720°)。

电机与拖动考试试题及答案一、单项选择题1. 电机的额定功率是指电机在额定电压、额定频率和额定负载下的输出功率。

这个说法（）。

A. 正确B. 错误2. 三相异步电动机的同步转速是由（）决定的。

A. 电源频率B. 磁极对数C. 电机转子的转速D. 电机定子的转速3. 在直流电动机中，换向器的作用是（）。

A. 改变电流方向B. 增加电流大小C. 减少电流损耗D. 调节电机转速4. 电机的效率是指（）。

A. 电机输出功率与输入功率之比B. 电机输入功率与输出功率之和C. 电机输入功率与输出功率之差D. 电机输出功率与电机额定功率之比5. 电机的启动电流通常（）额定电流。

A. 大于B. 等于C. 小于D. 无法确定二、填空题6. 电机的额定电压是指电机在正常运行时所允许的______电压。

7. 电机的额定频率是指电机在正常运行时所允许的______频率。

8. 电机的额定负载是指电机在正常运行时所允许的______负载。

9. 电机的启动转矩是指电机在______时的转矩。

10. 电机的额定转速是指电机在______时的转速。

三、简答题11. 简述三相异步电动机的工作原理。

12. 何为电机的额定点？请列出电机的几个主要额定参数。

13. 说明直流电动机与交流电动机在结构和工作原理上的主要区别。

14. 电机在启动时为什么会产生较大的启动电流？这对电机有什么影响？15. 电机的效率是如何计算的？提高电机效率有哪些方法？四、计算题16. 已知一台三相异步电动机的额定功率为10kW，额定电压为380V，额定频率为50Hz，磁极对数为2，求其同步转速。

17. 如果上述电机的效率为90%，输入功率为12kW，请计算其输出功率和实际效率。

18. 一台直流电动机的额定电流为100A，额定电压为220V，求其额定功率。

19. 已知一台电机的效率为85%，输入功率为15kW，求其输出功率。

20. 一台电机的额定转速为1500rpm，实际转速为1450rpm，求其滑差率。

1.一台并励直流发电机，铭牌数据如下：PN=23kW，UN=230V，nN=1500r/min，励磁回路电阻Rf=57.5Ω，电枢电阻Ra=0.1Ω，不计电枢反应和磁路饱和。

现将这台电机改为并励直流电动机，把电枢两端和励磁绕组两端都接到220V的直流电源上，运行时维持电枢电流为原额定值，试求电动机的下列数据：（1）转速n；（2）电磁功率；（3）电磁转矩。

2.某三相变压器容量为500kV·A，Y，yn联结，电压为6300/400V，现将电源电压由6300V改为10000V，如保持低压绕组匝数每相40匝不变，试求原来高压绕组匝数及新的高压绕组匝数。

3.他励直流电动机的数据为：P N=30kW ，U N=220V，I N=158.5A，n N=1000r/min，Ra=0.1Ω，T L=0.8T N，求:（1）电动机的转速;（2）电枢回路串入0.3Ω电阻时的稳态转速；（3）电压降至188V时，降压瞬间的电枢电流和降压后的稳态转速；（4）将磁通减弱至80%ΦN时的稳态转速。

4.一台三相变压器, SN=750kV·A，U1N/U2N=10000/400V，Y，yn联结，ƒN=50Hz,在低压侧做空载试验，测得数据为：U0=400V,I0=60A,P0=3800W；在高压侧做短路试验，测得数据为：US=440V，IS=43.3A，PS=10900W。

试求：(1)以高压侧为基准的“T”形等效电路参数（要求画图）；当额定负载且功率因数cosφ2=0.8（滞后）时的二次端电压。

5.他励直流电动机的数据为：P N=7.5kW，U N=110V，I N=85.2A，n N=750r/min，Ra=0.13Ω，如采用三级起动，最大起动电流限制为2I N，求:各段起动电阻。

１6.一台直流发电机的额定容量PN=17kW，额定电压UN=230V，额定转速nN=1500r/min，极对数p=2，电枢总导体数N=468，连成单波绕组，气隙每极磁通φ=1.03×10-2Wb，求：（1）额定电流；（2）电枢电动势。
