电机与拖动基础期末考试复习题及参考答案-专科

电机与拖动复习题及答案一、单项选择题（每题2分，共10分）1. 电机的转子旋转速度与同步转速的关系是（）。

A. 相等B. 略小于同步转速C. 略大于同步转速D. 无法确定答案：B2. 直流电机的励磁方式有（）。

A. 并励B. 串励C. 他励D. 所有选项答案：D3. 异步电机的转子绕组是（）。

A. 闭合的B. 开放的C. 短路的D. 断路的答案：A4. 电机的启动电流通常比额定电流大（）。

A. 2-3倍B. 3-5倍C. 5-7倍D. 7-10倍答案：B5. 电机的效率是指（）。

A. 输出功率与输入功率的比值B. 输入功率与输出功率的比值C. 输出功率与额定功率的比值D. 额定功率与输入功率的比值答案：A二、填空题（每题2分，共10分）1. 电机的额定功率是指电机在______下长期运行时的功率。

答案：额定电压和额定转速2. 电机的额定电压是指电机在______下运行时的电压。

答案：额定功率和额定转速3. 电机的额定转速是指电机在______下运行时的转速。

答案：额定电压和额定功率4. 电机的启动电流大，是因为电机启动时______。

答案：转子转速接近于零，转差率大5. 电机的效率提高，意味着电机的______减小。

答案：能量损耗三、简答题（每题5分，共15分）1. 简述电机的工作原理。

答案：电机的工作原理基于电磁感应和电磁力的作用。

当电机的定子绕组通入电流时，产生旋转磁场，这个旋转磁场与转子绕组中的电流相互作用，产生电磁力，使转子旋转。

2. 说明电机启动时电流大的原因。

答案：电机启动时电流大的原因是，启动时转子转速接近于零，导致转差率大，从而使得转子绕组中的感应电动势大，进而导致启动电流大。

3. 描述电机效率的物理意义。

答案：电机效率的物理意义是电机输出功率与输入功率的比值，它反映了电机将电能转换为机械能的效率。

效率越高，说明电机的能量转换效率越好，能量损耗越小。

四、计算题（每题15分，共30分）1. 某三相异步电机的额定功率为10kW，额定电压为380V，额定电流为20A，求该电机的效率。

《电机与拖动》试题及答案直流电机一、填空题：1、并励直流发电机自励建压的条件是 _______ ;_______ ;_______ 。

(主磁路存在剩磁； 并联在电枢两端的励磁绕组极性要正确， 使励磁电流产生的补充磁通 方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻 )2、可用下列关系来判断直流电机的运行状态，当 _______ 时为电动机状态， 当_______ 时为发电机状态。

(E a 〈U ； E a 〉 U)3、直流发电机的绕组常用的有 _______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

(叠绕组；波绕组；叠)4、直流发电机电磁转矩的方向和电枢旋转方向 _______， 直流电动机电磁转 矩的方向和电枢旋转方向_______ 。

(相反；相同)5、单迭和单波绕组， 极对数均为 p 时， 并联支路数分别是_______，_______。

(2p ； 2)6、直流电机的电磁转矩是由 _______和_______共同作用产生的。

(每极气 隙磁通量；电枢电流)7、直流电机电枢反应的定义是 _______， 当电刷在几何中线时， 电动机产生 _______性质的电枢反应，其结果使_______和_______ ，物理中性线朝 _______方向偏移。

(电枢磁动势对励磁磁动势的作用； 交磁； 气隙磁场产生畸变； 对主 磁场起附加去磁作用)二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

( )(F)2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两 端仍能得到直流电压。

(T)3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

( F)4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩 对应的转速就高。

( ) (F)三、选择题1、直流发电机主磁极磁通产生感应电动势存在于( )中。

(1)(1)电枢绕组；(2)励磁绕组；(3)电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是 ( )(3)(1)去磁；(2)助磁；(3)不去磁也不助磁。

电机与拖动期末试题及答案一、选择题1. 电机是将电能转化为机械能的装置，下列选项中哪个不属于电机的分类？A. 直流电机B. 交流电机C. 步进电机D. 变压器答案：D2. 下列哪种电机是通过磁场的旋转来产生转矩并驱动负载的？A. 直流电机B. 交流电机C. 步进电机D. 无刷电机答案：B3. 以下哪个选项是描述一个电机的额定转矩？A. 最大转矩B. 初动转矩C. 定子电流D. 额定电流答案：A4. 对于具有固定磁极和回转铁心的电机，以下哪个选项正确描述其工作原理？A. 电流通过定子线圈并产生磁场，磁场与回转铁心之间的相互作用产生转矩。

B. 电流通过回转铁心并产生磁场，磁场与定子线圈之间的相互作用产生转矩。

C. 电流通过定子线圈和回转铁心同时产生磁场，磁场与负载之间的相互作用产生转矩。

D. 电流通过负载并产生磁场，磁场与回转铁心之间的相互作用产生转矩。

答案：A5. 下列哪个选项可以改变交流电机转向？A. 改变电源电压的频率B. 改变电源电压的极性C. 改变定子和转子的绕组方式D. 改变电源电压的大小答案：C二、简答题1. 请简要解释直流电机的工作原理。

答：直流电机的工作原理基于安培力作用和洛伦兹力作用。

当通电导体置于磁场中时，通电导体周围会产生磁场。

通电导体两边的磁场与外部磁场发生相互作用，产生一个力矩，从而导致通电导体发生旋转。

这一旋转的运动转化为机械能输出。

2. 请简述有刷直流电机和无刷直流电机的区别。

答：有刷直流电机和无刷直流电机的区别在于驱动方式和转子结构。

有刷直流电机通过电刷与换向器的配合，实现转子的换向。

而无刷直流电机采用电子换向器，无需机械部件进行换向操作。

另外，有刷直流电机采用触摸式刷子与旋转子接触，而无刷直流电机通过传感器控制电流供给给定的线圈。

三、计算题1. 一台直流发电机的额定电压为220V，额定电流为10A，额定转速为1500rpm。

求该直流发电机的额定输出功率。

答：额定输出功率 = 额定电压 ×额定电流= 220V × 10A= 2200W2. 一台三相感应电动机的额定功率为30kW，额定效率为0.9，额定电压为380V，额定电流为60A。

《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确,使励磁电流产生的补充磁通方向与剩磁磁通方向相同;励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态,当_______时为发电机状态。

（E a<U；E a>U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组.(叠绕组；波绕组;叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______,直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反;相同）5、单迭和单波绕组，极对数均为p时,并联支路数分别是_______,_______.（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流)7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______,物理中性线朝_______方向偏移。

(电枢磁动势对励磁磁动势的作用；交磁;气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）(F）2、一台直流发电机,若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的,因此稳定运行时，大的电磁转矩对应的转速就高。

（)（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；(2)励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上,如果磁路不饱和,这时电械反应是（）(3）(1）去磁；（2)助磁;（3）不去磁也不助磁.3、如果并励直流发电机的转速上升20%,则空载时发电机的端电压U0升高（）。

《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。

同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。

2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。

改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。

3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。

开环控制常用于对系统稳定性要求不高的情况。

PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。

二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。

答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。

答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。

答案：24、伺服电机分为______和______两种类型。

其中，______主要用于位置控制，而______主要用于速度控制。

答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。

电机及拖动基础练习题答案一、填空：1、把______能变换为_______能的电机称为电动机。

答案：电能；机械能；2、 直流电机定子部分的主要作用是_________________，答案：产生磁场；3、变压器具有变换_________________的功能。

答案：电流、电压、阻抗；4、三相笼型感应电动机降压起动常用的方法有_________________；_________________；_________________。

答案：定子串电阻或电抗器降压启动；Y/△降压起动；自耦变压器降压起动；5、 变频调速是改变电源频率从而使电动机的_________________变化达到调速的目的。

答案：同步转速；6、 从工作原理看，中、小型电力变压器的主要组成部分是 和 。

答案：绕组、铁心7、直流发电机是把______能变换为_______能输出。

答案：机械能； 电能8．电力拖动系统稳定运行的条件是 。

答案：在交点处 dndT dn dT em 2 9.一台变压器型号为ＳL ７—200/10，其中200代表 ，10代表 。

答案：SN=200KV A ；IIN=10KV10、三相感应电动机旋转磁场的方向由 决定。

答案：流入定子电流的相序11、Y-Δ起动适用于定子绕组正常接法为 的三相鼠笼式异步电动机。

答案：三角形12、当变压器把低电压变成高电压时，其电流 。

答案：减小13、三相鼠笼式异步电动机主要由 和 组成。

答案：定子；转子14、三相鼠笼式异步电动机三相对称绕组通以对称电流时，将产生 磁场。

答案：旋转15、三相异步电动机的额定电压是指加在 绕组上的 电压。

答案：定子；线16、三相感应电动机在额定负载下运行时，降低电源电压，电动机的转速将 。

答案：降低17、三相异步电动机的电磁制动状态有 ；和 三种。

答案：回馈制动 反接制动； 能耗制动18、三相异步电动机的电磁转矩T em 与电源电压U1的关系是。

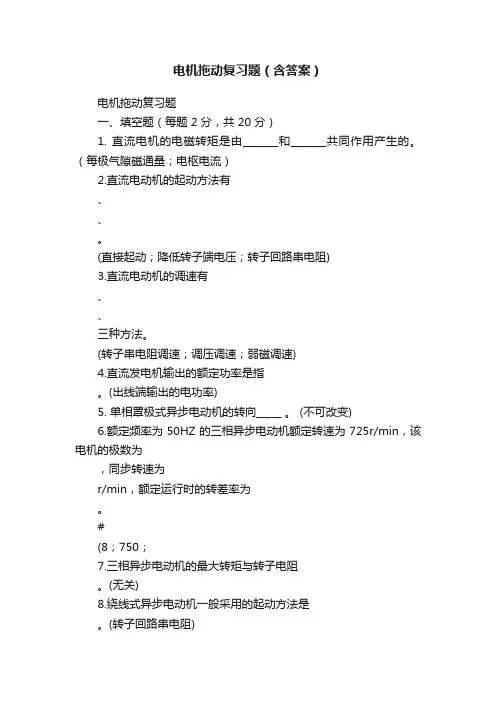

电机拖动复习题（含答案）电机拖动复习题一、填空题（每题 2 分，共 20 分）1. 直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）2.直流电动机的起动方法有、、。

(直接起动；降低转子端电压；转子回路串电阻)3.直流电动机的调速有、、三种方法。

(转子串电阻调速；调压调速；弱磁调速)4.直流发电机输出的额定功率是指。

(出线端输出的电功率)5. 单相罩极式异步电动机的转向_____ 。

(不可改变)6.额定频率为 50HZ 的三相异步电动机额定转速为 725r/min，该电机的极数为，同步转速为r/min，额定运行时的转差率为。

#(8；750；7.三相异步电动机的最大转矩与转子电阻。

(无关)8.绕线式异步电动机一般采用的起动方法是。

(转子回路串电阻)9.双鼠笼异步电动机按起动和运行时的情况可将上笼称为。

(起动笼)10.直流发电机电磁转矩的方向和电枢旋转方向，直流电动机电磁转矩的方向和电枢旋转方向。

(相反；相同)11.当电动机的转速超过时，出现回馈制动。

(理想空载转速)12.变压器带负载运行时，若负载增大，其铁损耗将，铜损耗将（忽略漏阻抗压降的影响）。

(不变；增加)13.一个脉振磁通势可以分解为两个和相同，而相反的旋转磁通势。

(幅值；转速；转向)14.三相异步电动机根据转子结构不同可分为和两类。

(笼型异步电动机和绕线型异步电动机)#15.三相异步电动机电源电压一定，当负载转矩增加，则转速，定子电流。

(减小；增加)16.对于绕线转子三相异步电动机，如果电源电压一定，转子回路电阻适当增大，则起动转矩，最大转矩。

(增大；不变)17.星形一三角形降压起动时，起动电流和起动转矩各降为直接起动时的倍。

C18.三相异步电动机拖动恒转矩负载进行变频调速时，为了保证过载能力和主磁通不变，则 U1 应随 f1 按规律调节。

(正比)19.他励直流电动机的机械特性是指和的关系。

电机拖动期末考试题及答案一、选择题（每题2分，共20分）1. 电机拖动中，电机的额定功率是指（）。

A. 电机的输入功率B. 电机的输出功率C. 电机的额定电压D. 电机的额定电流答案：B2. 直流电机和交流电机的主要区别在于（）。

A. 结构B. 电源类型C. 转速D. 效率答案：B3. 在电机拖动系统中，当负载增大时，电机的转速（）。

A. 增大B. 减小C. 保持不变D. 先增大后减小答案：B4. 电机的启动电流通常（）额定电流。

A. 等于B. 大于C. 小于D. 无法确定答案：B5. 电机的额定转速是指（）。

A. 电机的最高转速B. 电机的最低转速C. 电机在额定负载下的转速D. 电机在无负载下的转速答案：C6. 电机拖动系统的设计中，通常需要考虑的因素不包括（）。

A. 电机的效率B. 电机的功率因数C. 电机的重量D. 电机的体积答案：C7. 在电机拖动系统中，电机的效率是指（）。

A. 输出功率与输入功率之比B. 额定功率与实际功率之比C. 额定功率与输入功率之比D. 实际功率与额定功率之比答案：A8. 电机拖动系统中，电机的过载能力是指电机在（）额定负载下能持续工作的时间。

A. 低于B. 高于C. 等于D. 远高于答案：B9. 电机拖动系统中，电机的启动方式通常包括（）。

A. 直接启动和星-三角启动B. 直接启动和自耦变压器启动C. 星-三角启动和自耦变压器启动D. 所有选项答案：D10. 在电机拖动系统中，电机的调速方式不包括（）。

A. 变极调速B. 变压调速C. 变频调速D. 变温调速答案：D二、简答题（每题10分，共30分）1. 简述直流电机和交流电机在拖动系统中的优缺点。

答案：直流电机的优点是调速性能好，启动力矩大，缺点是结构复杂，维护成本高。

交流电机的优点是结构简单，维护方便，成本低廉，缺点是调速性能相对较差，启动力矩较小。

2. 描述电机拖动系统中的启动过程。

答案：电机拖动系统的启动过程通常包括：合上电源开关，使电机接入电网；电机开始旋转，此时由于电机的反电动势较小，电流较大；随着电机转速的增加，反电动势增大，电流减小；当电机达到接近额定转速时，电流降至额定电流，启动过程结束。

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

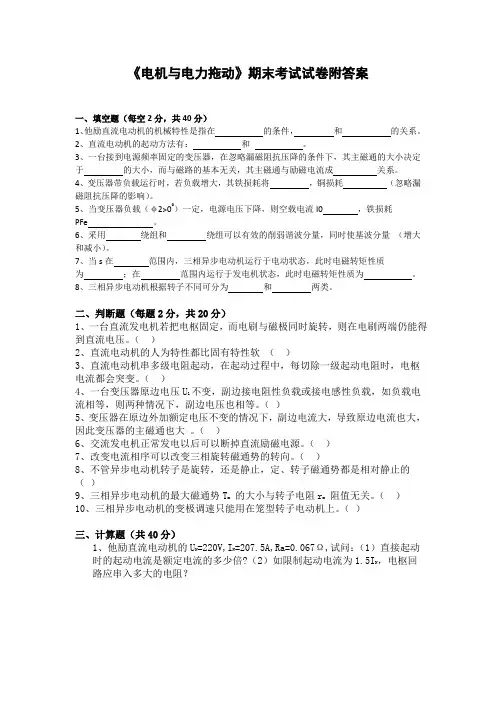

《电机与电力拖动》期末考试试卷附答案一、填空题（每空2分，共40分）1、他励直流电动机的机械特性是指在的条件，和的关系。

2、直流电动机的起动方法有：和。

3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于的大小，而与磁路的基本无关，其主磁通与励磁电流成关系。

4、变压器带负载运行时，若负载增大，其铁损耗将，铜损耗（忽略漏磁阻抗压降的影响）。

5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I0 ，铁损耗PFe 。

6、采用绕组和绕组可以有效的削弱谐波分量，同时使基波分量（增大和减小）。

7、当s在范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为；在范围内运行于发电机状态，此时电磁转矩性质为。

8、三相异步电动机根据转子不同可分为和两类。

二、判断题（每题2分，共20分）1、一台直流发电机若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）2、直流电动机的人为特性都比固有特性软（）3、直流电动机串多级电阻起动，在起动过程中，每切除一级起动电阻时，电枢电流都会突变。

（）4、一台变压器原边电压U1不变，副边接电阻性负载或接电感性负载，如负载电流相等，则两种情况下，副边电压也相等。

（）5、变压器在原边外加额定电压不变的情况下，副边电流大，导致原边电流也大，因此变压器的主磁通也大。

（）6、交流发电机正常发电以后可以断掉直流励磁电源。

（）7、改变电流相序可以改变三相旋转磁通势的转向。

（）8、不管异步电动机转子是旋转，还是静止，定、转子磁通势都是相对静止的（）9、三相异步电动机的最大磁通势Tm 的大小与转子电阻rm阻值无关。

（）10、三相异步电动机的变极调速只能用在笼型转子电动机上。

（）三、计算题（共40分）1、他励直流电动机的UN =220V,IN=207.5A,Ra=0.067Ω,试问：（1）直接起动时的起动电流是额定电流的多少倍?（2）如限制起动电流为1.5IN，电枢回路应串入多大的电阻？电机与电力拖动参考答案：一填空题：1、电动机处于稳态运、转速、电磁转矩2、电枢回路串电阻、降压起动3、输入电压、正比4、不变、增大5、减小、减小6、短矩绕组、分布绕组、减小7、0~1、驱动性质、小于1、制动性质8、笼型、绕线二、判断题1、√2、×3、√4、×5、×6、×7、√8、×9、√10、√三、计算题解：（1）直接起动的电流I st=U N/Ra=220/0.067=3283.6AI st/I N=3283.6/207.5=15.8（2）I st1=1.5×I N=1.5×207.5=311.25A=U N/(Ra+Rst)由此可得：Rst=0.64Ω。

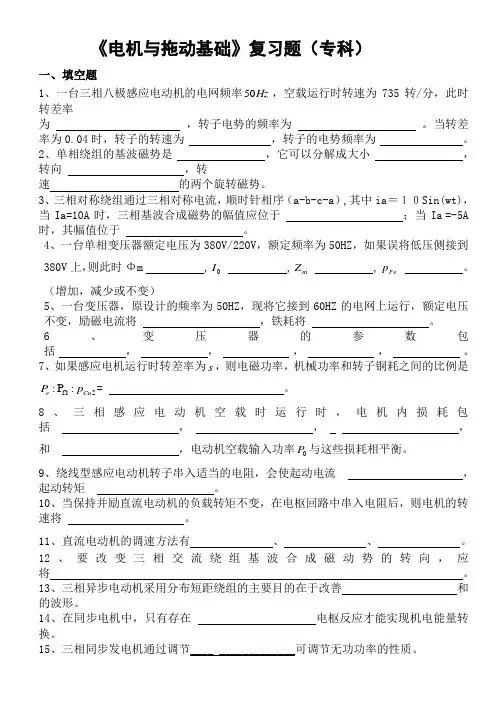

《电机与拖动基础》复习题（专科）一、填空题1、一台三相八极感应电动机的电网频率Hz 50，空载运行时转速为735转/分，此时转差率为 ，转子电势的频率为 。

当转差率为0.04时，转子的转速为 ，转子的电势频率为 。

2、单相绕组的基波磁势是 ，它可以分解成大小 ，转向 ，转速 的两个旋转磁势。

3、三相对称绕组通过三相对称电流，顺时针相序（a-b-c-a ）,其中ia ＝１０Sin(wt)，当Ia=10A 时，三相基波合成磁势的幅值应位于 ；当Ia =-5A 时，其幅值位于 。

4、一台单相变压器额定电压为380V/220V ，额定频率为50HZ ，如果误将低压侧接到380V 上，则此时Φm ,0I ,m Z ,Fe p 。

（增加，减少或不变）5、一台变压器，原设计的频率为50HZ ，现将它接到60HZ 的电网上运行，额定电压不变，励磁电流将 ，铁耗将 。

6、变压器的参数包括 ， ， ， ， 。

7、如果感应电机运行时转差率为s ，则电磁功率，机械功率和转子铜耗之间的比例是 2:P :e Cu P p = 。

8、三相感应电动机空载时运行时，电机内损耗包括 ， ， ，和 ，电动机空载输入功率0P 与这些损耗相平衡。

9、绕线型感应电动机转子串入适当的电阻，会使起动电流 ，起动转矩 。

10、当保持并励直流电动机的负载转矩不变，在电枢回路中串入电阻后，则电机的转速将 。

11、直流电动机的调速方法有 、 、 。

12、要改变三相交流绕组基波合成磁动势的转向，应将 。

13、三相异步电动机采用分布短距绕组的主要目的在于改善 和 的波形。

14、在同步电机中，只有存在 电枢反应才能实现机电能量转换。

15、三相同步发电机通过调节____ _____________可调节无功功率的性质。

16.一台单相变压器额定电压为380V/220V ，额定频率为50HZ ，如果误将低压侧接到380V 上，则此时Φm ,0I ,m Z ,Fe p 。

南京邮电大学《电机与拖动基础》2023-2024学年第二学期期末试卷《电机与拖动基础》考试内容：《电机与拖动基础》；考试时间：120分钟；满分：100分；姓名：——；班级：——；学号：——一、选择题（每题2分，共20分）1. 直流电机中，产生恒定电磁转矩的是（）A. 定子磁场和电枢电流B. 励磁电流和电枢电压C. 电枢磁场和换向器D. 定子磁场和电枢磁场相互作用2. 三相异步电动机的定子绕组通常采用（）接法以获得旋转磁场。

A. 串联B. 并联C. 星形（Y）或三角形（Δ）D. 环形3. 下列关于直流电动机的说法中，正确的是（）A. 直流电动机只能改变电枢电压调速B. 直流电动机的励磁电流不能调节C. 直流电动机的转矩与电枢电流成正比D. 直流电动机的转速与电枢电压无关4. 三相异步电动机的同步转速nₛ与电源频率f和极对数p的关系为（）A. nₛ = 60f/pB. nₛ = 120f/pC. nₛ = f/pD. nₛ = 60p/f5. 异步电动机的启动电流一般（）其额定电流。

A. 小于B. 等于C. 大于D. 不确定6. 步进电机的特点是（）A. 转速高，但控制复杂B. 精度低，但成本便宜C. 可将电脉冲信号转换为角位移D. 适用于大功率传动系统7. 电机拖动系统中，当电机的机械特性曲线与负载特性曲线有（）交点时，系统处于稳定运行状态。

A. 无B. 一个或有限多个C. 无限多个D. 无法确定8. 直流电动机的弱磁调速方法是通过（）来实现的。

A. 减小电枢电压B. 增大电枢电流C. 减小励磁电流D. 增大励磁电流9. 永磁同步电机的转子采用永磁体材料，其优点是（）A. 励磁电流大，功率因数高B. 结构复杂，成本高昂C. 无需外部励磁电源，效率高D. 适用于频繁启动和制动的场合10. 异步电动机的电磁制动方式中，能耗制动是通过在电动机的定子绕组中接入（）来实现的。

A. 直流电源B. 交流电源，但与正常运行相序相同C. 交流电源，但与正常运行相序相反D. 电阻或电抗器二、填空题（每题2分，共10分）1. 直流电机中，换向器的作用是使电刷与_______保持良好的接触，实现电流的换向。

电机与拖动试题及答案一、选择题1. 电机的基本原理是什么？A. 电磁感应B. 静电效应C. 电流的磁效应D. 光电效应答案：A2. 以下哪种类型的电机不属于交流电机？A. 同步电机B. 异步电机C. 直流电机D. 感应电机答案：C3. 电机的额定功率是指什么？A. 电机在任何情况下都能长期运行的最大功率B. 电机在特定频率和电压下能长期运行的最大功率C. 电机短时间内能运行的最大功率D. 电机在启动时消耗的功率答案：B4. 电机的效率是指什么？A. 电机输出功率与输入功率的比值B. 电机输入功率与输出功率的比值C. 电机输出功率与电机重量的比值D. 电机输入功率与电机体积的比值答案：A5. 电机的转子是什么？A. 固定部分B. 转动部分C. 导线部分D. 磁铁部分答案：B二、填空题1. 直流电机的工作原理是基于________效应。

答案：电流的磁2. 交流电机的转速与电源频率有关，当电机转速与电源频率同步时，这种电机称为________电机。

答案：同步3. 电机的负载转矩与转速成________关系。

答案：反比4. 电机的绝缘等级表示电机能够承受的最高温度，例如，绝缘等级B 的温度极限是________℃。

答案：1305. 电机的保护等级表示电机对外界固体物体和水的防护能力，例如，保护等级IP55表示电机对固体物体的防护等级是5，对水的防护等级是________。

答案：5三、判断题1. 电机的额定电流是指电机在额定负载下能够长期运行的最大电流。

（正确/错误）答案：正确2. 电机的效率随着负载的增加而增加。

（正确/错误）答案：错误3. 电机的转子和定子之间必须保持一定的气隙。

（正确/错误）答案：正确4. 电机的额定电压是指电机能够长期运行的最低电压。

（正确/错误）答案：错误5. 电机的保护等级IP67表示电机是完全防水的。

（正确/错误）答案：正确四、简答题1. 请简述直流电机和交流电机的主要区别。

电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1．直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。

2．接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。

3．空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。

若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。

4、用Y-△降压起动时,起动电流为直接用△接法起动时的（1/3）,所以对降低（起动电流）很有效。

但启动转矩也只有直接用△接法启动时（1/3），因此只适用于空载或轻载启动。

5．反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。

6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。

7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。

8．分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。

9．单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。

10．熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。

二、判断题（每小题1分，共10分）。

（×）1．一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（×）2．三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

（×）3．交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。

（ × ）4．转差率S 是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。

电机拖动基础期末试题及答案以下是一套电机拖动基础期末试题及答案，供您参考。

试题部分：一、选择题（每题2分，共20分）1. 电机拖动系统中，以下哪个元件不属于电动机的机械部分？A. 齿轮传动装置B. 机壳C. 轴承D. 绕组2. 电动机在运行过程中，出现哪种故障时需要立即切断电源？A. 绕组温度过高B. 输出功率超载C. 额定电流小于负载电流D. 电源电压波动3. 电动机输出电功率与输入电功率的比值称为：A. 功率因数B. 效率C. 转矩D. 转速4. 以下哪个因素对电动机效率影响最小？A. 绕组温度B. 负载功率因数C. 输入电压D. 电磁转矩5. 电机启动时，起动电流通常是额定电流的几倍？A. 4-5倍B. 2-3倍C. 1-2倍D. 稍微超过额定电流6. 温度传感器位于电机的哪个部位？A. 齿轮传动装置B. 机壳C. 风扇D. 绕组7. 电机拖动系统中，为了控制电机的速度和转矩，通常使用什么样的控制方法？A. 开关控制B. 频率变化控制C. 脉冲宽度调制控制D. 硬件电流反馈控制8. 电动机的绝缘材料不包括：A. 瓷B. 纸C. 木材D. 橡胶9. 电动机可以按照使用条件的不同进行多种不同的类别划分，其中最常见的划分方式是按照：A. 输出功率B. 负载类型C. 电源电压D. 效率等级10. 电力系统中，电能转化为机械能的装置是：A. 发电机B. 变压器C. 电动机D. 继电器二、计算题（每题10分，共20分）1. 一台额定电压为400V，额定功率为5kW的三相异步电动机，满负载时的功率因数为0.85，求电机的额定电流。

2. 一台电动机在满负载时，输入电功率为4kW，输出机械功率为3.5kW，计算电动机的效率。

答案部分：一、选择题答案：1. D2. A3. B4. C5. B6. D7. B8. A9. A10. C二、计算题答案：1. 首先计算电机的额定电流I：I = P / (√3 * U * cosφ)其中，P为电机额定功率，U为电机额定电压，cosφ为电机功率因数。

第一章绪论一、填空：1.磁通恒定的磁路称为，磁通随时间变化的磁路称为。

答：直流磁路，交流磁路。

2.电机和变压器常用的铁心材料为。

答：软磁材料。

3.铁磁材料的磁导率非铁磁材料的磁导率。

答：远大于。

4.在磁路中与电路中的电势源作用相同的物理量是。

答：磁动势。

5.当外加电压大小不变而铁心磁路中的气隙增大时，对直流磁路，则磁通，电感，电流；对交流磁路，则磁通，电感，电流。

答：减小，减小，不变；不变，减小，增大。

二、选择填空1.恒压直流铁心磁路中，如果增大空气气隙。

则磁通；电感；电流；如果是恒压交流铁心磁路，则空气气隙增大时，磁通；电感；电流。

A：增加 B：减小 C：基本不变答：B，B，C，C，B，A2.若硅钢片的叠片接缝增大，则其磁阻。

A：增加 B：减小 C：基本不变答：A3.在电机和变压器铁心材料周围的气隙中磁场。

A：存在 B：不存在 C：不好确定答：A4.磁路计算时如果存在多个磁动势，则对磁路可应用叠加原理。

A：线形 B：非线性 C：所有的答：A5.铁心叠片越厚，其损耗。

A：越大 B：越小 C：不变答：A三、判断1.电机和变压器常用的铁心材料为软磁材料。

（）答：对。

2.铁磁材料的磁导率小于非铁磁材料的磁导率。

（）答：错。

3.在磁路中与电路中的电流作用相同的物理量是磁通密度。

（）答：对。

4.若硅钢片的接缝增大，则其磁阻增加。

（）答：对。

5.在电机和变压器铁心材料周围的气隙中存在少量磁场。

（）答：对。

6.恒压交流铁心磁路，则空气气隙增大时磁通不变。

（）答：对。

7.磁通磁路计算时如果存在多个磁动势，可应用叠加原理。

（）答：错。

8.铁心叠片越厚，其损耗越大。

（）答：对。

四、简答1.电机和变压器的磁路常采用什么材料制成，这种材料有那些主要特性？答：电机和变压器的磁路常采用硅钢片制成，它的导磁率高，损耗小，有饱和现象存在。

2.磁滞损耗和涡流损耗是什幺原因引起的？它们的大小与那些因素有关？答：磁滞损耗由于B交变时铁磁物质磁化不可逆，磁畴之间反复摩擦，消耗能量而产生的。

排版说明：试卷字体选用宋体5号，一级标题序号采用大写（宋体小四号）一、二、三的形式，选择题填写答案括号留在题目右侧，考虑学生书写答案需要留足空间，另外使用答题纸请选用本页密封线，并将试卷题头改为“课程试卷答题纸”。

一、填空题（每空0.5分，共20分）1.直流发电机是将( )能转化为( )能；直流电动机是将( )能转化为( )能。

2.直流发电机电磁转矩的方向和电枢旋转方向( )，直流电动机电磁转矩的方向和电枢旋转方向( )。

3.一台直流电动机，%90,230,145===N N N V U kW P η,该电机的额定电流为( )。

4.变压器是输送交流电时的一种变( )和变( )的设备，它能将一种绕组的( )或电流变换成另一种绕组的( )或电流。

5.按照负载转矩的大小随转速变化的规律分类，静负载可以分为( )、( ) 、( )三类。

6.直流电动机的启动方法有( )、( )、( )。

7.直流电机调速的性能指标是( )、( )、( )。

8.根据转差率s 的大小和符号，异步电动机可以运行在( )、( )或( )状态。

9.某三相异步电动机，,50m in,/570Hz f r n N N ==该电机的额定转差率为( )。

10.忽略空载损耗，拖动恒转矩负载的三相异步电动机，其中m in /15001r n =，电磁转矩kW P M 10=,若运行时转速min /1455r n =，则输出的机械功率=m P （ ）.=2cu p （ ）；若min /900r n =，则=m P （ ）.=2cu p （ ）； 若min /300r n =，则=m P （ ）.=2cu p （ ）；转差率s 越大，则电动机的效率（ ）。

11. 直流电动机的转矩公式为（ ），交流电动机的转矩公式为（ ）。

12.三相异步电动机机械特性的有三种表达式，分别是( )、( )、( )。

13.某三相异步电动机，,50m in,/1450Hz f r n N N ==该电机的额定转差率为（ ），磁极数为（ ）。

电拖期末考试试题及答案一、选择题（每题2分，共20分）1. 电动机的工作原理是基于以下哪个物理定律？A. 欧姆定律B. 法拉第电磁感应定律C. 牛顿第二定律D. 基尔霍夫定律答案：B2. 在三相异步电动机中，转子的转速与什么有关？A. 定子电流B. 定子磁场C. 转子电阻D. 转子惯性答案：B3. 直流电动机的调速方法不包括以下哪项？A. 改变电枢电压B. 改变电枢电阻C. 改变励磁电流D. 改变转子位置答案：D4. 以下哪个因素不会影响电动机的效率？A. 负载大小B. 电压大小C. 温度D. 电流大小答案：C5. 电动机的启动方式中，哪种方式的启动电流最大？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 软启动器启动答案：A6. 以下哪种控制方式不属于电动机控制？A. 变频控制B. 变阻控制C. 变流控制D. 变速控制答案：D7. 电动机的额定功率是指什么？A. 最大功率B. 持续工作时的功率C. 瞬时功率D. 启动时的功率答案：B8. 电动机的额定电压是指什么？A. 电动机的最高工作电压B. 电动机的最低工作电压C. 电动机正常工作时的电压D. 电动机启动时的电压答案：C9. 电动机的额定电流是指什么？A. 电动机的最大电流B. 电动机的最小电流C. 电动机正常工作时的电流D. 电动机启动时的电流答案：C10. 电动机的额定转速是指什么？A. 电动机的最高转速B. 电动机的最低转速C. 电动机正常工作时的转速D. 电动机启动时的转速答案：C二、填空题（每空2分，共20分）11. 电动机的转矩与_______成正比，与_______成反比。

答案：电流；电压12. 异步电动机的转差率是指_______与_______之差与_______的比值。

答案：同步转速；转子转速；同步转速13. 电动机的启动电流一般为额定电流的_______倍。

答案：4～714. 电动机的保护装置包括_______、_______和_______。

《电机与拖动》复习题及答案第一章直流电机一、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（×）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（√）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（×）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（×）5、电刷装置是直流电机所特有的部件。

（×）6、电刷装置并不是直流电机所特有的部件。

（√）7、在直流电机中换向极的作用主要是帮助换向（√）8、在直流发电机中换向极的作用主要是帮助换向（√）二、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

升高（）。

（2）3、如果并励直流发电机的转速上升20%，则空载时发电机的端电压U（1）20%；（2）大于20%；（3）小于20%。

三、多项选择题1、下列结构部件中属于直流电动机旋转部件的为（B C ）A．主磁极B．电枢绕组C．换向器D．电刷2、下列结构部件中属于直流发电机旋转部件的为（B C ）A．主磁极B．电枢绕组C．换向器D．电刷3、下列结构部件中属于直流电机旋转部件的为（B C ）A．主磁极B．电枢绕组C．换向器D．电刷四、简答题1、直流发电机的励磁方式有哪几种？（他励；自励（包括并励，串励和复励））2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？（使换向极产生的磁通与电枢反应磁通方向相反。

对于直流发电机而言，换向极性和电枢要进入的主磁极性相同；而对于直流电动机，则换向极极性和电枢要进入的主磁极极性相反。

换向极绕组与电枢组相串联的原因是：使随着电枢磁场的变化，换向极磁场也随之变化，即任何负载情况下都能抵消电枢反应的影响。

《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______；_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻）2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态.（E a〈U；E a>U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流,绕组常采用_______绕组。

（叠绕组;波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

(相反;相同）5、单迭和单波绕组,极对数均为p时，并联支路数分别是_______,_______。

（2p；2)6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量;电枢电流）7、直流电机电枢反应的定义是_______,当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用)二、判断题1、一台并励直流发电机，正转能自励,若反转也能自励。

( )（F)2、一台直流发电机，若把电枢固定,而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T)3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

(F）4、直流电动机的电磁转矩是驱动性质的,因此稳定运行时，大的电磁转矩对应的转速就高.( ）（F)三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）(1)电枢绕组；(2）励磁绕组;（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是( ）（3）（1）去磁;（2）助磁；(3)不去磁也不助磁。
