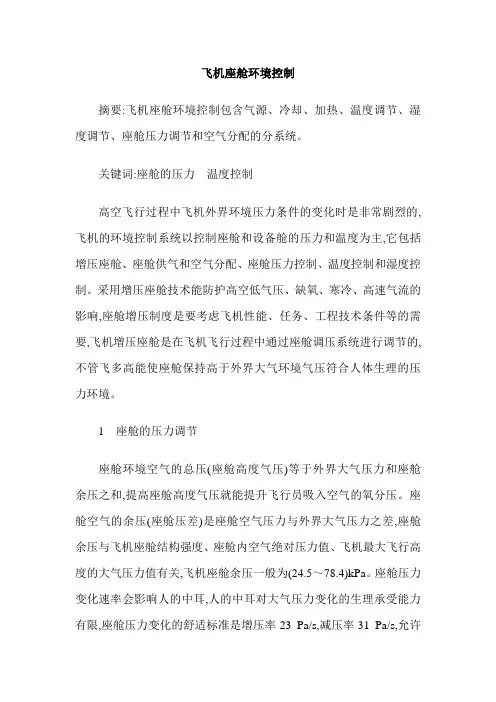

飞机座舱环境控制系统

飞机座舱环境控制摘要:飞机座舱环境控制包含气源、冷却、加热、温度调节、湿度调节、座舱压力调节和空气分配的分系统。

关键词:座舱的压力温度控制高空飞行过程中飞机外界环境压力条件的变化时是非常剧烈的,飞机的环境控制系统以控制座舱和设备舱的压力和温度为主,它包括增压座舱、座舱供气和空气分配、座舱压力控制、温度控制和湿度控制。

采用增压座舱技术能防护高空低气压、缺氧、寒冷、高速气流的影响,座舱增压制度是要考虑飞机性能、任务、工程技术条件等的需要,飞机增压座舱是在飞机飞行过程中通过座舱调压系统进行调节的,不管飞多高能使座舱保持高于外界大气环境气压符合人体生理的压力环境。

1 座舱的压力调节座舱环境空气的总压(座舱高度气压)等于外界大气压力和座舱余压之和,提高座舱高度气压就能提升飞行员吸入空气的氧分压。

座舱空气的余压(座舱压差)是座舱空气压力与外界大气压力之差,座舱余压与飞机座舱结构强度、座舱内空气绝对压力值、飞机最大飞行高度的大气压力值有关,飞机座舱余压一般为(24.5～78.4)kPa。

座舱压力变化速率会影响人的中耳,人的中耳对大气压力变化的生理承受能力有限,座舱压力变化的舒适标准是增压率23 Pa/s,减压率31 Pa/s,允许飞机在飞行时通过机械调节增压座舱,但产生的压力波动不应超出人体忍耐限度。

为防止增压座舱发生爆炸减压给人体伤害,当气密座舱最大余压值超过29.4 kPa时,正向压力差的安全活门自动打开,使座舱减压;当座舱压力小于外界大气压力时,反向压力差安全活门自动开启,空气进入座舱抵消负压。

2 座舱控制系统的结构和组成座舱环境控制系统又称座舱空气调节系统(简称空调系统),座舱环境控制系统由气源、冷却、加热、温度调节、湿度调节、座舱压力调节和空气分配的分系统组成。

2.1 座舱供气和通风装置利用压缩空气,并将压缩空气通过供气管道输送到座舱内各部位,实现座舱的增压和通风。

它包括增压空气泵、供气调节装置、空气过滤器、供气开关、单向活门和消音器等。

飞机各个系统的组成、原理及功用08082332 洪懿液压系统飞机大型化以后，依靠驾驶员操纵控制各操纵面仅凭体力去搬动驾驶杆、踏踩脚蹬、拉动钢索使副翼或方向舵转动，那是绝对办不到的了。

此时飞机上就出现了助力机构。

飞机上的绝大部分助力机构采用的多为液压传动助力系统。

要在飞机的不同部件上使用液压，就要组成一个液压系统。

液压系统由泵、油箱、油滤系统、冷却系统、压力调节系统及蓄压器等组成。

液压传动是一种以液体位工作介质，利用液体静压来完成传动功能的一种传动方式。

飞机液压系统通常用来收放起落架、襟翼、减速板和操作机轮刹车以及操纵舵面的偏转。

液压系统作为操纵飞机部件的一个系统，具有许多优点，如重量轻、安装方便、检查容易等。

起落架缓冲支柱是主要的受力构件,起落架缓冲装置由轮胎和缓冲器组成。

她的功能是减小飞机在着陆接地和地面滑跑时所受的撞击力，并减弱飞机因撞击而引起的颠簸跳动。

起落架系统起落架主要功用是飞机滑跑、停放和滑行的过程中支撑飞机，同时吸收飞机在滑行和着陆的震动和冲击载荷。

利用液压进行起落架正常收放。

也可以人工应急放下起落架。

减震支柱的压缩可用空地感应控制。

在地面滑行时，可利用前轮进行转弯。

刹车组件装在主起落架机轮内，防滞系统用于提高刹车效率。

起落架的结构形式主要有构架式、支柱套筒式和摇臂式3种。

起落架缓冲支柱是主要的受力构件,起落架缓冲装置由轮胎和缓冲器组成。

她的功能是减小飞机在着陆接地和地面滑跑时所受的撞击力，并减弱飞机因撞击而引起的颠簸跳动。

起落架收放系统:为了减小飞行阻力，以提高飞行速度，增大航程和改善飞行性能。

它的主要组成部件有起落架选择活门，收放动作筒，收上锁及放下锁作动筒，起落架舱门作动筒，主起落架小车定位作动筒及小车定位往复活门，液压管路等。

起落架选择活门作用是将收放的机械信号转换成液压信号，引起液压油通到起落架收放管路，从而实现起落架的液压收放。

起落架位置信号：它主要有电气信号，机械指示信号和音响警告信号。

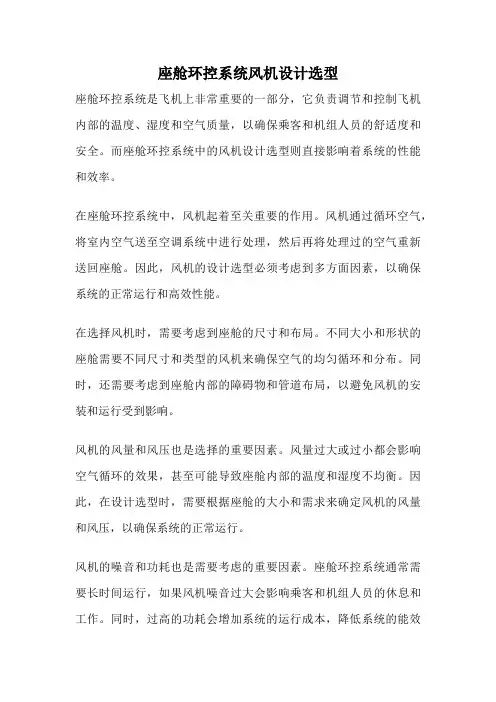

座舱环控系统风机设计选型座舱环控系统是飞机上非常重要的一部分，它负责调节和控制飞机内部的温度、湿度和空气质量，以确保乘客和机组人员的舒适度和安全。

而座舱环控系统中的风机设计选型则直接影响着系统的性能和效率。

在座舱环控系统中，风机起着至关重要的作用。

风机通过循环空气，将室内空气送至空调系统中进行处理，然后再将处理过的空气重新送回座舱。

因此，风机的设计选型必须考虑到多方面因素，以确保系统的正常运行和高效性能。

在选择风机时，需要考虑到座舱的尺寸和布局。

不同大小和形状的座舱需要不同尺寸和类型的风机来确保空气的均匀循环和分布。

同时，还需要考虑到座舱内部的障碍物和管道布局，以避免风机的安装和运行受到影响。

风机的风量和风压也是选择的重要因素。

风量过大或过小都会影响空气循环的效果，甚至可能导致座舱内部的温度和湿度不均衡。

因此，在设计选型时，需要根据座舱的大小和需求来确定风机的风量和风压，以确保系统的正常运行。

风机的噪音和功耗也是需要考虑的重要因素。

座舱环控系统通常需要长时间运行，如果风机噪音过大会影响乘客和机组人员的休息和工作。

同时，过高的功耗会增加系统的运行成本，降低系统的能效比。

因此，在选择风机时，需要综合考虑其噪音和功耗性能，以确保系统的稳定性和经济性。

风机的可靠性和维护性也是设计选型的重要考量。

座舱环控系统通常需要长时间运行，如果风机频繁故障会导致系统的停机时间增加，影响飞行的正常进行。

因此，在选择风机时，需要考虑其可靠性和维护性能，以减少系统的故障率和维护成本。

座舱环控系统风机的设计选型是一个综合考量多方面因素的过程。

只有在考虑到座舱尺寸、风量、风压、噪音、功耗、可靠性和维护性等因素的基础上，才能选择到适合系统的风机，确保系统的正常运行和高效性能。

希望本文的内容对相关领域的工程师和研究人员有所帮助，谢谢阅读。

第章座舱环境控制系统座舱环境控制系统（Environmental Control System，ECS）是指飞机内部的一套系统，旨在维持机舱内的舒适温度和空气质量，确保飞行安全和乘客享受舒适的旅行。

ECS的重要性ECS在现代航空业中扮演着极为重要的角色。

在飞行过程中，机舱内的温度与湿度的变化、空气质量、气压和流动等因素可能会对乘客和机组人员的身体健康造成影响，因此对座舱内的空气和环境进行控制和调节就显得尤为重要。

ECS的组成部分一个典型的ECS包括：•空调（Air conditioning，AC）系统•供气（Air supply）系统•冷却（Cooling）系统•除湿（Dehumidification）系统•供热（Heating）系统•控制（Control）系统ECS如何工作供气系统供气系统提供机舱内的氧气和压力。

少量飞机使用高压主气瓶，最常见的都是使用引擎压气机提供气源的非压力调节系统。

空调系统空调系统的主要功能是调节机舱内的温度和湿度。

空气进入机舱后被混合、加热/制冷并调节湿度、过滤以维护一个垂直压力平衡。

由于高空的空气稀薄，所以机舱内要确保系统能够正常地对压力进行控制，这有助于防止呼吸失调等问题。

冷却系统冷却系统主要用于调节机舱内的温度。

由于机舱内的温度需要不断地调整以确保乘客和机组人员的舒适，所以在高空，这需要机舱内的空气通过冷却系统进行处理以保持舒适温度。

除湿系统由于飞行过程中机舱内湿度的变化，需要调节机舱内湿度达到一个合适的范围，避免机舱内的湿度太高引起的霉菌滋生等问题。

供热系统供热系统主要用于调节机舱内的温度，在寒冷的气候条件下，供热系统能够确保机舱内保持一个合适的温度。

控制系统控制系统是ECS的主要系统，它通过监测机舱内的温度、湿度、气压等因素来自动地调整空气温度、湿度和气压等参数。

EPS可更改室内设置，控制整个系统。

ECS的优势ECS的优势在于它能够实现对机舱内的空气温度、湿度、气压等因素进行有效的控制和调节，从而确保乘客和机组人员的身体健康和舒适旅行。

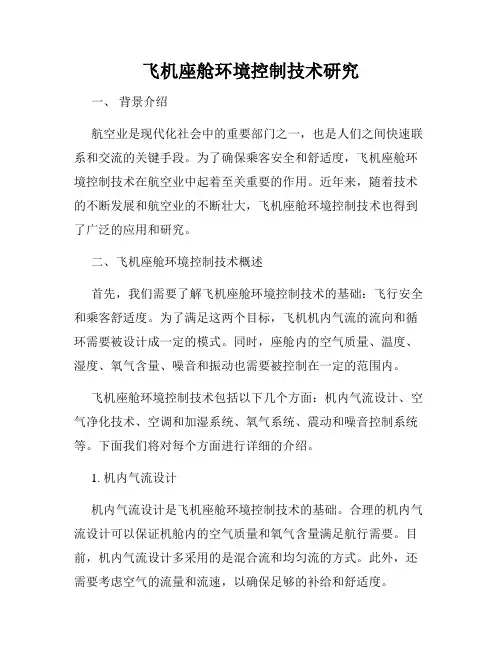

飞机座舱环境控制技术研究一、背景介绍航空业是现代化社会中的重要部门之一，也是人们之间快速联系和交流的关键手段。

为了确保乘客安全和舒适度，飞机座舱环境控制技术在航空业中起着至关重要的作用。

近年来，随着技术的不断发展和航空业的不断壮大，飞机座舱环境控制技术也得到了广泛的应用和研究。

二、飞机座舱环境控制技术概述首先，我们需要了解飞机座舱环境控制技术的基础：飞行安全和乘客舒适度。

为了满足这两个目标，飞机机内气流的流向和循环需要被设计成一定的模式。

同时，座舱内的空气质量、温度、湿度、氧气含量、噪音和振动也需要被控制在一定的范围内。

飞机座舱环境控制技术包括以下几个方面：机内气流设计、空气净化技术、空调和加湿系统、氧气系统、震动和噪音控制系统等。

下面我们将对每个方面进行详细的介绍。

1. 机内气流设计机内气流设计是飞机座舱环境控制技术的基础。

合理的机内气流设计可以保证机舱内的空气质量和氧气含量满足航行需要。

目前，机内气流设计多采用的是混合流和均匀流的方式。

此外，还需要考虑空气的流量和流速，以确保足够的补给和舒适度。

2. 空气净化技术随着机舱内人数的增加和氧气的不断消耗，机舱内的空气质量容易受到污染和影响。

为了保证乘客的健康和安全，需要在机内加装一些空气净化设备。

空气净化技术主要包括高效过滤、静电吸附、臭氧消除、紫外线杀菌等。

这些设备可以有效消除空气中的污染物质和细菌，保证机舱内空气的清洁。

3. 空调和加湿系统航空器在高空飞行时，外界温度、湿度等因素变化很大，因此需要在机内安装空调和加湿系统，以保证乘客的舒适度。

其中，空调系统主要用于控制机内温度，而加湿系统则可以增加机内湿度，使乘客舒适度更佳。

空调和加湿系统也需要根据飞行高度和气温等情况进行合理的设计和调整。

4. 氧气系统飞机在高空飞行时，由于空气稀薄，乘客容易出现缺氧症状。

为了保证乘客的安全，飞机座舱环境控制技术还需要考虑氧气供应问题。

飞机的氧气系统根据乘客数量、飞行高度等因素进行设计和配置，以保证乘客在高空飞行时有足够的氧气供应。

座舱环境控制系统题库1. 什么是座舱环境控制系统？座舱环境控制系统是一套设计用于管理和控制飞机内部的温度、湿度、气压、空气流动和空气质量等参数的系统。

它通过控制空调、通风、加热和冷却设备，确保飞机内部舒适、安全和适宜的环境。

2. 座舱环境控制系统的主要功能是什么？座舱环境控制系统的主要功能包括：•控制座舱温度和湿度：通过调节空调和加热设备，确保座舱内的温度和湿度在舒适范围内。

•控制座舱气压：通过控制空气压缩机和排气系统，维持座舱内的气压与外界气压的差异在正常范围内，以确保乘客和机组人员的安全和舒适。

•控制座舱空气流动：使用通风系统，可调节座舱内的空气流动方式和速度，保证空气的新鲜度和氧气含量。

•控制座舱空气质量：通过过滤和净化空气，去除有害物质和空气中的微尘，保持座舱内的空气质量良好。

3. 座舱环境控制系统的组成部分有哪些？座舱环境控制系统通常由以下几个组成部分组成：•空调系统：包括空调机组、冷却器、换热器等，用于调节座舱温度和湿度。

•通风系统：包括通风机、通风口和通风管道等，用于调节座舱内的空气流动。

•加热和冷却系统：包括加热器和制冷器等，用于调节座舱的加热和冷却。

•空气压缩机和排气系统：用于控制座舱内的气压，确保与外界的气压差异在安全范围内。

•过滤和净化系统：包括过滤器和净化器等，用于去除空气中的有害物质和微尘。

4. 座舱环境控制系统的工作原理是什么？座舱环境控制系统的工作原理通常是这样的：•空调系统根据座舱内部的温度和湿度情况，自动调节空调机组的制冷和加热功能，以维持座舱内的温湿度在舒适范围内。

•通风系统通过通风机和通风口，将新鲜空气引入座舱内，并将座舱内的污浊空气排出，以保持座舱内的空气流动。

•加热和冷却系统根据座舱内的温度需求，控制加热器和制冷器的工作，以提供适当的加热和冷却效果。

•空气压缩机和排气系统通过自动控制，确保座舱内的气压与外界气压的差异在安全范围内。

•过滤和净化系统利用过滤器和净化器，去除空气中的有害物质和微尘，提供良好的空气质量。

一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。

在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。

2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。

机翼通常有平直翼、后掠翼、三角翼等。

机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。

近来先进飞机还采用了边条机翼、前掠机翼等平面形状。

左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。

即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。

为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。

襟翼平时处于收上位置，起飞着陆时放下。

3)尾翼尾翼分垂直尾翼和水平尾翼两部分。

1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。

通常垂直尾翼后缘设有方向舵。

飞行员利用方向舵进行方向操纵。

当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。

同样，蹬左舵时，方向舵左偏，机头左偏。

某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。

2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。

低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。

即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力（向下的升力），此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。

座舱环境控制系统的主要作用及组成部分座舱环境控制系统（Cabin Environment Control System，简称CECS）是飞机上的一个重要系统，它的主要作用是为机上的乘客和机组人员提供一个舒适、安全的舱内环境。

座舱环境控制系统主要由供气和供电系统、空调和通风系统、压力控制系统以及火灾控制系统组成。

一、供气和供电系统：供气系统主要包括为驾驶舱、客舱以及各个舱段提供空气的供气系统。

它是整个座舱环境控制系统的基础，通过气源系统将压缩空气输送到各个舱段，满足乘客和机组人员的通风、空调以及人员供氧要求。

供电系统主要包括为座舱环境控制系统提供电能的供电系统。

通过适配电源系统，将电能输送到各个座舱环境控制设备，以保证它们的正常工作。

供电系统还应具备备份电源以及电能管理系统等功能，以确保系统的连续可靠运行。

二、空调和通风系统：空调和通风系统是座舱环境控制系统的核心组成部分，它主要负责控制并调节座舱内的温度、湿度、气流以及氧气含量等参数。

空调系统通过循环调节进入座舱内的外部空气，以满足舱内的温度和湿度需求；通风系统则负责排除座舱内的污染物和异味，并保持舱内空气的新鲜和流动性。

三、压力控制系统：压力控制系统是为了确保座舱内的气压稳定和舒适，以减轻乘客和机组人员的耳朵不适。

它通过压力控制系统的调控，使座舱内的气压保持在一个合适的范围内，并与机外的大气压力相协调。

四、火灾控制系统：火灾控制系统是为了检测、探测和灭火舱内可能出现的火灾，并确保座舱内的安全。

它通过火灾探测器、火灾报警器以及相应的灭火装置，以及相应的自动控制系统，实现对火灾的控制和扑灭。

此外，座舱环境控制系统还包括监控和控制设备，用于监测和控制座舱内的温度、湿度、气流速度以及气压等参数。

通过这些设备，可以实时监测座舱内的环境状况，并根据设定的参数进行自动调节。

总之，座舱环境控制系统是一个复杂的系统，它的主要作用是为机上乘客和机组人员提供一个舒适、安全的舱内环境。

座舱环境控制系统的主要作用及组成部分机舱环境控制系统（ECS）是机舱内持续稳定的气候条件，保证机舱安全，正常运行所需要的关键设备。

ECS保证机舱内压力、温度、湿度、气味等环境因素在一定范围内得到控制，满足机组人员和乘客的需求，也满足机载设备的正常运行状态。

ECS组成部分主要包括：
1、冷却系统：冷却系统用于吸收机舱内的热量，将其转移到外部，从而降低机舱的温度，维持温度的稳定。

2、加湿系统：加湿系统通过向进气流中喷洒水蒸汽或空气增湿以减少干燥，保持充足的空气湿度，确保乘客能够舒适。

3、净化系统：净化系统用于去除机舱内外的臭味、空气中的灰尘、蒸气、微粒等，保证机舱空气的洁净。

4、压力系统：压力系统通过控制进气和排气的量，维护机舱内外压力的平衡，确保整体结构的安全。

5、排气系统：排气系统用于将机舱内呼出的空气、湿气以及热气排出机舱，保证机舱内外压力的稳定。
