第 1 页 共 33 页 第7章 螺纹联接与螺旋传动
【教学要求】
掌握螺纹联接的类型、预紧和防松、螺栓组联接的设计计算，并能根据已知条件合理地选用螺栓联接。
【教学的重点与难点】
重点：单个螺栓联接的设计计算
难点：螺栓组联接的设计计算
【教学内容】
7.1螺纹联接的基本知识
7.2螺纹联接的预紧与防松
7.3单个螺栓联接的强度计算
7.4螺栓组联接的结构设计
7.5滑动螺旋传动简介
7.6滚动螺旋传动简介
第 2 页 共 33 页 【学习内容】
为了便于机器的制造、安装、维护和运输，在机器和设备的各零、部件间广泛采用各种联接。联接分为可拆联接和不可拆联接两类。不损坏联接中的任一零件就可将被联接件拆开的联接称为可拆联接，这类联接经多次装拆无损于使用性能，如螺纹联接、键联接和销联接等。不可拆联接是指至少必须毁坏联接中的某一部分才能拆开的联接，如焊接、铆接和粘接等。
螺纹联接和螺旋传动都是利用具有螺纹的零件进行工作的，前者把需要相对固定在一起的零件用螺纹零件联接起来，作为紧固联接件用，这种联接称为螺纹联接；后者利用螺纹零件实现把回转运动变为直线运动的传动，称为螺旋传动，则作为传动件用。
本章主要讨论螺纹联接的结构、计算和设计，重点介绍单个螺栓联接的强度计算。
螺纹联接是可拆联接，结构简单、拆卸方便、联接可靠，且多数螺纹联接件已标准化、生产效率高、成本低廉，因而得到广泛采用。
7.1 螺纹联接的基本知识
为使机器制造、安装、调整、维修和运输、减重、省科、降成、提高效率、等等必须采用各种方式联接成整体，才能实现上述要求。因此一个出色的设计者应了解联接的种类、特点和应用，熟悉联接设计的准则。掌握好设计的方法。
联接——近代机械设计（机器设计）中最感兴趣的课题之一，也是近一些年来，发明创造最多的。
在通用机械中，联接件占总零件数的20~50%。如Boeng’s 747中有250万第 3 页 共 33 页 个紧固联接件
第七章 第3讲 实验七 测定金属的电阻率（同时练习使用螺旋测微器）
1．(2015年韶关十校调研)在“测定金属的电阻率”实验中，提供的电源是一节内阻不计的干电池，被测金属丝的直径小于1 mm，长度约为80 cm，阻值约为3 Ω.使用的电压表有3 V(内阻约为3 kΩ)和15 V(内阻约为15 kΩ)两个量程，电流表有0.6 A(内阻约为0.1 Ω)和3 A(内阻约为0.02 Ω)两个量程；供限流用的滑动变阻器有最大阻值分别为10 Ω、100 Ω、1 500 Ω的三种，可供选择的实验电路有如图7－3－20甲、乙所示的两种．用螺旋测微器测金属丝的直径如图7－3－20丙所示，则：
图7－3－20
(1)螺旋测微器的示数是________mm.
(2)为减小电阻的测量误差，应选用______图所示的电路．
(3)为在测量中便于调节，应选用最大阻值为________Ω的滑动变阻器．
(4)电压表的量程应选用________V.
(5)电流表的量程应选用________A．
【答案】(1)2.250 (2)乙 (3)10 (4)3 (5)0.6
【解析】(1)螺旋测微器的读数为d＝2.0 mm＋25.0×0.01 mm＝2.250 mm；
(2)由于待测电阻满足RVRx>RxRA，电流表应用外接法，所以应选用乙图所示的电路；
(3)由于待测电阻阻值为3 Ω，所以变阻器采用限流式接法时，应选择与待测电阻接近的最大阻值为10 Ω变阻器；
(4)由于一节电池的电动势为1.5 V，所以电压表应选择3 V的量程；
(5)根据闭合电路欧姆定律可求出通过待测电阻的最大电流为Imax＝ERx＝1.53 A＝0.5 A，所以电流表应选择0.6 A的量程．
2．(2013年广东卷)图7－3－21是测量电阻Rx的原理图．学生电源输出电压可调，电流表量程选0.6 A(内阻不计)，标有长度刻度的均匀电阻丝ab的总长为30.0 cm.

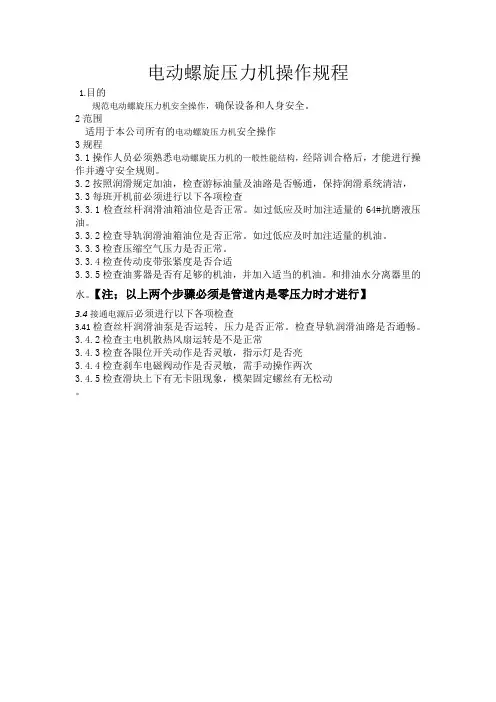

电动螺旋压力机操作规程
1.目的
规范电动螺旋压力机安全操作，确保设备和人身安全。
2范围
适用于本公司所有的电动螺旋压力机安全操作
3规程
3.1操作人员必须熟悉电动螺旋压力机的一般性能结构，经陪训合格后，才能进行操作并遵守安全规则。
3.2按照润滑规定加油，检查游标油量及油路是否畅通，保持润滑系统清洁，
3.3每班开机前必须进行以下各项检查
3.3.1检查丝杆润滑油箱油位是否正常。如过低应及时加注适量的64#抗磨液压油。
3.3.2检查导轨润滑油箱油位是否正常。如过低应及时加注适量的机油。
3.3.3检查压缩空气压力是否正常。
3.3.4检查传动皮带张紧度是否合适
3.3.5检查油雾器是否有足够的机油，并加入适当的机油。和排油水分离器里的水。【注；以上两个步骤必须是管道内是零压力时才进行】
3.4接通电源后必须进行以下各项检查
3.41检查丝杆润滑油泵是否运转，压力是否正常。检查导轨润滑油路是否通畅。
3.4.2检查主电机散热风扇运转是不是正常
3.4.3检查各限位开关动作是否灵敏，指示灯是否亮
3.4.4检查刹车电磁阀动作是否灵敏，需手动操作两次
3.4.5检查滑块上下有无卡阻现象，模架固定螺丝有无松动
。

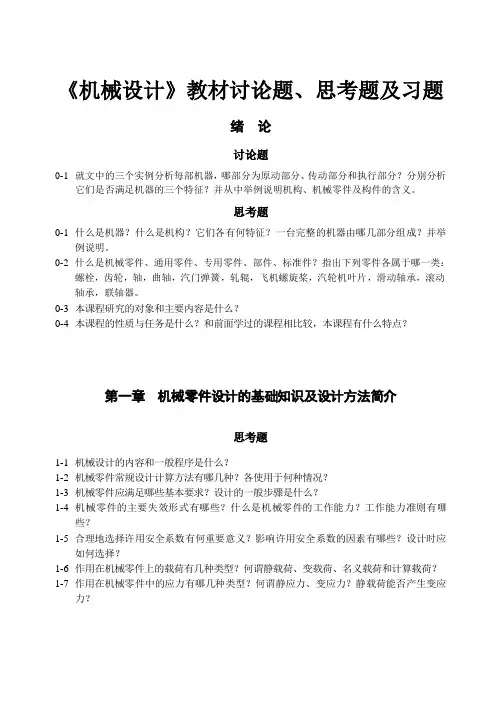

《机械设计》教材讨论题、思考题及习题
绪 论
讨论题
0-1 就文中的三个实例分析每部机器，哪部分为原动部分、传动部分和执行部分？分别分析它们是否满足机器的三个特征？并从中举例说明机构、机械零件及构件的含义。
思考题
0-1 什么是机器？什么是机构？它们各有何特征？一台完整的机器由哪几部分组成？并举例说明。
0-2 什么是机械零件、通用零件、专用零件、部件、标准件？指出下列零件各属于哪一类：螺栓，齿轮，轴，曲轴，汽门弹簧，轧辊，飞机螺旋桨，汽轮机叶片，滑动轴承，滚动轴承，联轴器。
0-3 本课程研究的对象和主要内容是什么？
0-4 本课程的性质与任务是什么？和前面学过的课程相比较，本课程有什么特点？
第一章 机械零件设计的基础知识及设计方法简介
思考题
1-1 机械设计的内容和一般程序是什么？
1-2 机械零件常规设计计算方法有哪几种？各使用于何种情况？
1-3 机械零件应满足哪些基本要求？设计的一般步骤是什么？
1-4 机械零件的主要失效形式有哪些？什么是机械零件的工作能力？工作能力准则有哪些？
1-5 合理地选择许用安全系数有何重要意义？影响许用安全系数的因素有哪些？设计时应如何选择？
1-6 作用在机械零件上的载荷有几种类型？何谓静载荷、变载荷、名义载荷和计算载荷？
1-7 作用在机械零件中的应力有哪几种类型？何谓静应力、变应力？静载荷能否产生变应力？ 1-8 何谓材料的疲劳极限、疲劳曲线、金属材料的疲劳曲线分成哪几种类型？各有何特点？指出疲劳曲线的有限寿命区和无限寿命区，并写出有限寿命区疲劳曲线方程，材料试件的有限寿命疲劳极限rN如何计算？说明寿命系数KN的意义。
1-9 材料的极限应力图是如何作出的？简化极限应力图又是如何作出的？它有何用途？
1-10 影响零件疲劳强度的主要因素有哪些？零件的简化极限应力图与材料试件的简化极限应力图有何不同？如何应用？
