地铁施工沉降分析及控制王鹏

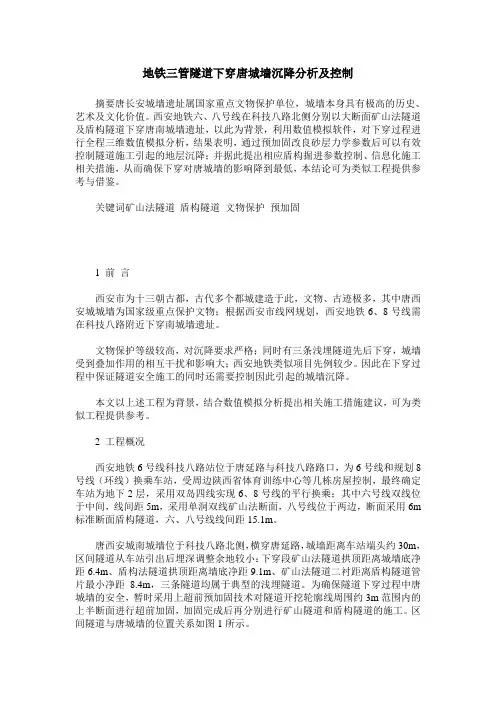

地铁三管隧道下穿唐城墙沉降分析及控制

摘要唐长安城墙遗址属国家重点文物保护单位，城墙本身具有极高的历史、艺术及文化价值。西安地铁六、八号线在科技八路北侧分别以大断面矿山法隧道及盾构隧道下穿唐南城墙遗址，以此为背景，利用数值模拟软件，对下穿过程进行全程三维数值模拟分析，结果表明，通过预加固改良砂层力学参数后可以有效控制隧道施工引起的地层沉降；并据此提出相应盾构掘进参数控制、信息化施工相关措施，从而确保下穿对唐城墙的影响降到最低，本结论可为类似工程提供参考与借鉴。

关键词矿山法隧道 盾构隧道 文物保护 预加固

1 前 言

西安市为十三朝古都，古代多个都城建造于此，文物、古迹极多，其中唐西安城城墙为国家级重点保护文物；根据西安市线网规划，西安地铁6、8号线需在科技八路附近下穿南城墙遗址。

文物保护等级较高，对沉降要求严格；同时有三条浅埋隧道先后下穿，城墙受到叠加作用的相互干扰和影响大；西安地铁类似项目先例较少。因此在下穿过程中保证隧道安全施工的同时还需要控制因此引起的城墙沉降。

本文以上述工程为背景，结合数值模拟分析提出相关施工措施建议，可为类似工程提供参考。

2 工程概况

西安地铁6号线科技八路站位于唐延路与科技八路路口，为6号线和规划8号线（环线）换乘车站，受周边陕西省体育训练中心等几栋房屋控制，最终确定车站为地下2层，采用双岛四线实现6、8号线的平行换乘；其中六号线双线位于中间，线间距5m，采用单洞双线矿山法断面，八号线位于两边，断面采用6m标准断面盾构隧道，六、八号线线间距15.1m。

唐西安城南城墙位于科技八路北侧，横穿唐延路，城墙距离车站端头约30m，区间隧道从车站引出后埋深调整余地较小：下穿段矿山法隧道拱顶距离城墙底净距6.4m、盾构法隧道拱顶距离墙底净距9.1m、矿山法隧道二衬距离盾构隧道管片最小净距8.4m，三条隧道均属于典型的浅埋隧道。为确保隧道下穿过程中唐城墙的安全，暂时采用上超前预加固技术对隧道开挖轮廓线周围约3m范围内的上半断面进行超前加固，加固完成后再分别进行矿山隧道和盾构隧道的施工。区间隧道与唐城墙的位置关系如图1所示。

地铁隧道结构沉降原因及防治措施探析

摘要：城市化水平的不断提高使我国城市人口不断增加、城市范围不断扩展，为了保证城市居民出行便捷，建设发达安全的城市公共交通网络十分重要。而城市机动车不断增加使城市路面交通的通畅性大大降低，因此，为了保证城市交通的通畅性和有序性，兴建城市地铁是当前城市建设和规划中不可缺少的部分。在地铁建设过程中，重视地铁隧道结构的沉降问题是保证地铁运行安全的关键因素，因此，对地铁隧道结构的沉降原因进行研究分析，并提出切实可行的改进措施有助于提高地铁隧道结构的稳定性，保证地铁安全稳定运行。

关键词：地铁隧道；沉降原因；地质条件；改进措施

1 地铁隧道结构沉降的一般因素

地铁隧道结构的稳定性是保证地铁运行安全的重要基础，但在地铁施工过程中，可能会出现一些原因导致地铁隧道结构出现不均匀沉降现象，影响地铁隧道的正常使用，并且对地表上的建筑物也会造成一定的不利影响。造成地铁隧道结构不均匀沉降的因素很多，主要有以下几个：

1.1 下卧土层的均匀性较差。一般来说，地铁隧道结构的下卧土层呈纵向分布，不同土层的性质、分层以及过度等情况都会影响下卧土层的均匀性和平衡性，而地铁隧道施工过程中，因为下卧土层的均匀性不够稳定就会导致施工偏差，增加地铁隧道结构的沉降量。

1.2 隧道埋深对地铁隧道结构承载力的影响。隧道埋深度主要影响地铁上方结构的承载力，尤其在地铁隧道附近进行施工就会对地铁隧道的施工质量产生影响，使地铁隧道结构出现侧向位移，导致沉降现象发生，并且地铁隧道附近施工也会使地铁结构出现振动，从而造成沉降。

1.3 临近地铁开挖基坑。深基坑开挖过程实际是卸载的过程，临近地铁隧道的深基坑开挖对隧道的影响主要是两个方面1.由于基坑开挖引起围护的侧向位移和坑内隆起使得坑外地层沉降，导致隧道也随之沉降；2.基坑开挖引起围护向基坑内的侧向水平位移，导致隧道发生挠曲变形，临近基坑的隧道段和远离基坑的隧道段间将产生明显的纵向不均匀沉降。

地铁隧道施工中的地面沉降影响分析与控制

地铁隧道施工是现代城市建设中一项重要而复杂的工程。隧道施工过程中的地面沉降问题一直备受关注，因为地面沉降对于城市的稳定性、安全性以及地下管道等基础设施的影响不容忽视。本文将从地面沉降的影响机理、分析方法以及控制措施等方面进行探讨。

地面沉降的影响机理主要与隧道开挖所引起的土体变形有关。隧道开挖会导致地下土体的应力重分布，造成土体的加固、排水能力下降，从而导致地面沉降。此外，施工期间的振动、地下水位变化等因素也会对地面沉降产生影响。为了全面评估地面沉降的影响，需要进行综合性的地质勘探及隧道工程参数的测量和分析。

分析地面沉降的影响，需要从建筑物、地下管线及地表设施等方面进行综合考虑。首先，对于地铁沿线的建筑物而言，地面沉降可能会导致其结构的破坏，特别是老旧建筑物更容易受到影响。因此，在施工前需要对沿线建筑物进行详细的结构安全评估，以确定其是否需要进行加固或者拆除重建。

其次，地下管线也是受地面沉降影响的重要对象。地铁隧道施工可能会对地下管线造成挤压、位移等影响，从而影响管线的正常运行。为了保证地下管线的安全运行，我们需要在施工前进行管道的定位、检测以及加固，以降低地面沉降对其的影响。

另外，地面沉降还可能对地表设施造成影响，如道路、桥梁等。沉降导致的地表变形可能破坏道路的平整性，影响交通的通行。因此，在施工前需要进行道路的检测和评估，并采取适当的措施来保证道路的安全和顺畅。 为了控制地面沉降的影响，在隧道施工过程中，我们可以采取多种技术措施。首先，合理选择施工方法和工艺，以减小地面沉降的发生。例如，可以采用盾构机等地铁隧道施工专用设备进行施工，减少地面开挖量和振动。

其次，需要加强监测和测量工作，对地面沉降进行实时的监控和分析。通过监测数据的收集与分析，可以及时发现地面沉降的异常情况，并采取相应的措施进行调整和修正。

此外，在地铁隧道施工中，还需要进行土体加固和排水处理工作，以提高土体的稳定性和排水能力，减小地面沉降的发生。例如，可以采用喷射桩、地下连续墙等工法来加固土体，在施工过程中进行地下水位的控制和调整。

地铁地层沉降的控制与检测

随着城市化进程的加速，越来越多的城市开始建设地铁系统。地铁的优势是可以缓解城市交通压力，并提高城市空气质量。然而，地铁的建设也会带来一些问题，如地层沉降。在地铁建设过程中，控制和检测地层沉降是非常重要的工作。

一、地铁地层沉降的影响

地层沉降是指地下水平面下沉，土层受到挤压和变形，导致地面下陷。在地铁建设中，施工会引起地层沉降，这会给城市环境和公共设施造成影响。例如，地层沉降可能会损坏地下管道和建筑物，甚至可能导致建筑物倒塌。此外，地层沉降还可能导致下水道堵塞，造成内涝等问题。

二、地铁地层沉降的控制措施

为了降低地铁地层沉降的影响，需要采取控制措施。控制措施主要包括预测、监测和补偿三部分。

预测部分主要包括地下管线调查、地质面貌、地下水情况等工作。这些工作是为了预测地层沉降的可能情况，以便采取相应的控制措施。

监测部分主要包括安装监测设备，对地层沉降情况进行实时监测。监测设备主要有倾斜计、位移传感器、伸长计等。这些设备能够精确测量地层沉降的情况，及时发现问题。

补偿部分主要是对地层沉降进行补偿。补偿措施包括对地下管道进行维护、对建筑物进行加固等。这些措施能够降低地下管道和建筑物被地层沉降所损坏的可能性，保护城市的基础设施安全。

三、地铁地层沉降的检测方法

地层沉降的检测方法有很多种，下面介绍两种常用的方法。

1.交通干扰法

通过在地面上安装交通干扰仪器，来测量地层沉降的情况。这种方法的原理是，当地层沉降时，地面交通流的速度会随之变化，从而影响交通信号。通过对交通信号的变化进行分析，可以确定地层沉降的情况。

2.精度测量法

这种方法利用高精度的监测设备，如激光测距仪、高精度倾角计等，对地层沉降进行测量。这种方法的优点是测量精度高，检测结果准确可靠。这种方法适用于对地层沉降的精确测量。

四、结语

地铁地层沉降是地铁建设中的一个重要问题。为了降低地层沉降的影响，需要采取预测、监测和补偿等控制措施，并使用交通干扰法、精度测量法等检测方法。地铁建设的目的是为了方便城市居民的出行，保护城市环境和公共设施安全，因此在控制和检测地层沉降方面，需严格把握标准，确保地铁的安全运营。
