大学建筑专业《场地设计》教学课件

大学建筑专业《场地设计》教学课件
15
场地的构成要素：室外活动设施
人对于建设项目的要求除了室内空间之外， 还会有室外空间的要求，比如体育运动、游戏 活动等。这些活动可能会要求在一些专门的室 外设施中进行，这使得运动场、游戏场等也常 常是某些类型场地中的一个组成部分。比如在 中小学校、幼儿园以及居住建筑的场地中，一 般都要求设有相应的室外活动设施。
11
场地的构成要素：建筑物
对于室内空间的要求往往是建设目的之中最 主要的部分，这使建筑物成为一个项目中最主要 的内容。
建筑物在场地中的存在形态，决定了基地利 用的基本模式，影响着整个场地的基本形态。
场地设计的基本概念
12
场地的构成要素：交通系统
道路、广场等所组成的交通系统将场地的各个部 分联系起来，同时也使它们同外部取得联系，所以在场地 中交通系统所起的是连接体和纽带的作用，这一连接作用 是十分关键的。
• 建设项目要符合所在地域、城市、乡镇总体规划 。 • 要节约用地，不占良田及经济效益高的土地。 • 有利于保护环境与景观 。
23
场地选择的基本要求
• 资源 • 场地面积 • 地界与地貌资料 • 气象资料 • 水文地质资料 • 工程地质资料
• 交通运输条件 • 给水排水条件 • 能源电信条件 • 安全保护条件 • 景观与环境 • 施工条件
场地设计的基本概念
14
场地的构成要素：绿化景园设施
绿化景园设施在场地中所起的作用是多方面的： • 首先，它是场地的功能载体之一。 • 其二，对于场地的风貌和景观效果的构成，起到的作
用是无可替代的。 • 其三，从环境保护和生态的角度来看，绿化景园设施
能对场地的小气候环境起到积极的调节作用。
场地设计的基本概念
31
给水排水条件

《场地设计》课件(二讲下)

《场地设计》课件(二讲下)

场地规模越大，安全隐患就 越高。合理设置安全通道和 应急通道，提高场馆灾害突 发事件的逃生效率和减轻事 故后果。
连通性
场地内部及场地与周边区域 的畅通度设计，提供有效的 交通方式和未来度假的有机 连接。
引言
介绍场地设计的概念与背景，简要讲解场地设计的重要性及其实践意义。 重点介绍场地功能与流线。
场地功能定义
场地功能
场地功ቤተ መጻሕፍቲ ባይዱ通常跟业态挂钩，例如会议、体育、 文艺等。
功能点设置
功能点一般从业务流程出发，合理安排到场 地之中。
流线设计的重要性
人员流量
安全性
考虑客流不同断面高峰和低 谷时间、精细控制进场和出 场通道，提高人员流动效率。
特殊场地的流线设计
剧场流线设计
详细讲解剧场的场地流线设 计，包括安全通道和演员出 入台的流线设置。
学校大礼堂流线设计
介绍大礼堂场地流线设计的 特殊性，如何避免拥堵与提 高场地使用效率。
具体场地案例解析
分析某个具体场地的流线设 计，如机场、展览馆等，展 示其他领域的流线实践。
常见错误与改进
1 常见的场地设计错误

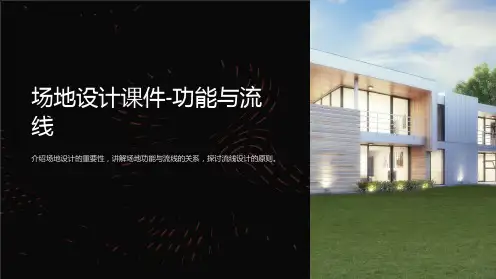

场地设计课件-功能与流 线
介绍场地设计的重要性，讲解场地功能与流线的关系，探讨流线设计的原则。
场地功能与流线
场地功能定义
讲解场地功能的定义和如何合理设置场地功能点。
流线设计的重要性
强调流线设计在场地规划中的重要性，与场地功能点的关系。
流线设计原则
概述流线设计的常见原则，包括人员流量、安全性、连通性等。
分析场地设计中常见的错误或者设计缺陷，强调其危害性。
2 改善场地流线的建议
给出改善场地流线的具体建议及实践案例，如强制通道、缓冲区等。

场地设计——第二章PPT课件

场地设计——第二章PPT课件
基地上用以标定可建建筑区域范围的界线，称为建筑范围控 制线，是建筑物基地位置的控制线。
精选PPT课件
22
建筑控制线的规定主要根据如下因素 1、（道路）红线后退
因城市规划需要，主管部门常常在道路红线以外另定建 筑控制线，这种情况称为红线后退（后退红线）。这时道 路红线与建筑控制线之间的用地可以修建绿化设施、道路、 停车场、广场以及用以连接场地与城市管网的管线设施、 属工艺需要的临时性建筑等。
精选PPT课件
10
⑤除规划确定的永久性空地外，紧接基地边 界线的建筑不得向邻地方向设洞口、门窗、 阳台、挑檐、废弃排出口及排泄雨水。
精选PPT课件
11
二、建筑基地
（1）道路红线与建筑范围控制线
基地应与道路红线相连接，一般以道路红线为 建筑红线控制线。
基地与道路红线不连接时，应使道路与道路红线 相连接。
精选PPT课件
19
公共建筑和住宅适当后退布置，留出的地方，有利于人 流或车辆的集散，也可进行绿化、美化环境。
精选PPT课件
20
在建筑红线的控制下，前后错开布置沿街建筑，既可满 足不同的功能要求，又可避免城市景观的单调感，使城 市建筑群的体型和街景富于变化。
精选PPT课件
21
③建筑范围控制线 建筑控制线又称建筑线或建筑红线，受红线后退及其他因素 影响，基地上可建建筑的 往往比红线标定的范围要小。
第二，道路红线与用地边界相交，表明城市道路穿过场 地。此时，场地中被城市道路占用的场地属于城市道路 用地，不能用于场地内建设项目的建设使用；场地的建 设使用范围以道路红线为界限。
精选PPT课件
14
精选PPT课件
15
精选PPT课件
16
第三，道路红线与用地边界线分离，表明场地与城市道路 不相连，这时，场地必须设置通路与城市道路相连，通路 的最小宽度除应满足场地的使用功能要求还应满足不小于 4m*4m的消防要求，并符合当地城市规划部门的要求。

《场地设计》课件(第三讲)

《场地设计》课件(第三讲)

遮挡烈日：
室内外空间过渡：
美化和观赏： 抗污染：
第十四页，共73页。
第十五页，共73页。
第十六页，共73页。
第十七页，共73页。
第十八页，共73页。
第十九页，共73页。
7.10 部分功能区绿化 （1）.居住区绿化：新区绿化≥30%，旧区改建绿化≥25%。 包括：公共绿地、宅旁绿地、配套公建所属绿地和道路绿地（不 包括屋顶、晒台的人工绿地） 组团绿地应保证不少于1/3的绿地有直射阳光。
第四页，共73页。
植物种类： （2）灌木
灌木分为常绿灌木和落叶灌木。
大灌木高2m以上、1-2m为中灌木、不足1m为小灌木。
灌木——月季、木槿、迎春、连翘等
大、中灌木：用于景观分隔与空间围合，屏蔽视线与限定不同 功能空间。
小灌木：具有形成矮墙、篱笆以及护栏的功能，对使用者在 空间中的行为活动与 景观欣赏有着明显的影响，易形成半开 放式空间。
（2）.医院绿化：防尘、消声、过滤细菌、净化空气、改善微气候的作用。 （3）.广场绿化：广场绿化应利于人流、车流集散。
公共活动广场：集中成片绿地不应小于公共活动广场总面积的
25%。
第二十页，共73页。
车站、码头、机场的集散广场绿化：不小于10%。 （4）.风景区绿化： （5）.公园绿化：
（6）.工业企业绿化：

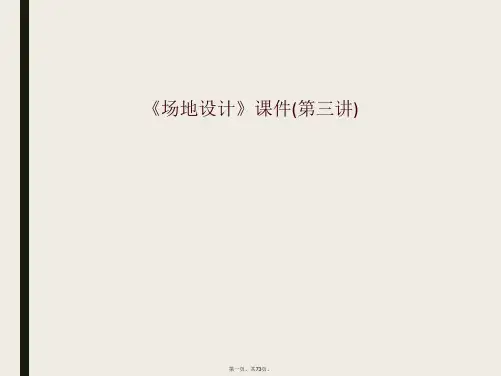

《场地设计》课件(第三讲)
第一页，共73页。
7 绿化设计
7.1 绿化概念：
（1）.绿地率：城市一定地区内各类绿化用地总面积占
该地区总面积的比例。
（2）.绿带：在城市组团之间、城市周围或相邻城市之
间设置的用以控制城市扩展的绿色开敞空间。
（3）.公共绿地：城市中向公众开放的绿化用地，包括

场地设计原理ppt课件

场地设计原理ppt课件
地质灾害的防御
➢加强地质灾害的科学研究，建立灾性监测预警系统。 ➢加强地质灾害的管理，建立健全减灾工作的政策法 规体系。 ➢实施一些预防措施（提高建筑物的抗震强度；实施 护坡工程植树造林等）。
精选课件PPT
32
水文
1、水文条件 2、场地排水条件
主要指地表水体， 如江河湖泊、水库 等对建筑场地及工 程建设的影响。
一层建筑： 60~100kpa 二、三层建筑： 100~120kpa 四、五层建 筑:120kpa
＜100kpa，应注 意地基的变形问题
地质
2、地震
震级10个等级 烈度分12度 抗震设防，四 类建筑，甲乙丙 丁
住宅为丙类 一般公建为乙类
精选课件PPT
3、不良地质现象
冲沟 崩塌 滑坡 断层 湿陷性黄土 膨胀土 岩溶和土洞 人工采空区
中国以青岛港验潮站长期观测资料推算出的 黄海平均海面作为水准基面——零高程面。
① 独立平面直角坐标
当测量区域较小（R≤10km）时，大地水准 面可近似认为是平面
南北向为纵轴（X轴），向北为正；
东西向为横轴（Y轴），向东为正
精选课件PPT
14
• 地形图的应用
• （1）地形图的识读 • （2）地形图的基本应用 • （3）地形图在场地设计中的基本应用
系 是连接体和纽带作用
统
室
如中小学校、幼儿园的
工 各种工程设备管线
程
系 地面的一些工程管线如挡土墙、 统 护坡、地面排水设施。
外
体育活动、游戏活动
设
施
精选课件PPT
2
场地设计概念要点
1、工作内容
包括除建筑单体 建筑设计外的所 有设计活动。
包括用地选择， 项目内容的详细 配置：建筑物、 交通、绿化、工 程设施等的总体 布局以及交通、 绿化和工程设施 的详细设计等。

《场地设计》课件

《场地设计》课件

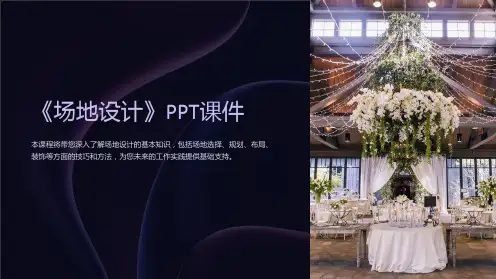

《场地设计》PPT课件
本课程将带您深入了解场地设计的基本知识，包括场地选择、规划、布局、 装饰等方面的技巧和方法，为您未来的工作实践提供基础支持。
课程简介
场地设计课程旨在帮助学生学习并掌握设计场地的基本技能。通过本课程的学习，您将了解场地 设计的基本知识，为未来的工作实践打下坚实的基础。
场地选择
场地选址的原则和 方法
了解场地选址的重要原 则和有效方法，确保选 择合适的场地。
不同场地类型的优 缺点比较
分析各种场地类型的优 缺点，帮助您做出明智 的选择。
确定场地功能及面积
学习如何确定场地所需 的功能和适当的面积， 以满足各种需求。
场地规划
1
场地规划的基本原则
了解场地规划中的基本原则，确保布局合理有效。
围。
议，使场地焕发新生。
总结
通过本课程的学习，您将了解场地设计的基本知识，了解场地选择、规划、 布局、装饰等方面的技巧和方法，能够为未来的工作实践提供基础支持。
场地实用性、美观性等 问题
确保场地布局既实用又美观， 并满足各类活动的需求。
场地装饰
1 装饰的种类及其
特点
介绍不同类型的装饰 及其独特特点，使场 地更具个性与魅力。
2 色彩运用及其特点 3 装饰方案的制定
及实现
讲解色彩在场地装饰
中的重要性和运用技
提供制定和实现场地
巧，创造出独特的氛
装饰方案的步骤和建
2
人流、车流、物流等问题
考虑人流、车流和物流等各种因素，优化场地规划方案。
3
场地规划流程及步骤
掌握场地规划的流程和步骤，帮助您系统地完成规划工作。
场地布局
布局元素选及其影响因 素
不同场地类型的布局设 计来自选择适当的布局元素，并考 虑其对场地整体效果的影响。

《场地设计》(第一讲上)ppt课件

《场地设计》(第一讲上)ppt课件
系的活动。
最新课件
15
3、场地设计的构成要素
建、构筑物：场地的核心要素。
交通设施：主要解决场地内各建筑物之间及场地与外
部的联系，是场地的重要组成部分。
室外活动设施：是建筑室内活动的延续及扩展。
绿化与环境景观设施
工程系统：指工程管线和场地的工程构筑物（如挡土
墙、护坡等）
最新课件
16
最新课件
37
1.2.2 内插法
0.04
__________10m
__________22.5m
最新课件
38
最新课件
39
1.3 地形地貌
1.3.1 地形图
（1）地形图图例：表示地面上的地形地貌的特定符号，
分为地形符号、地貌符号和注记符号三大类
1）地形符号以等高线为主，并配合一些符号来表示。
2）在地形图上，地物是各种符号表示的，称为地物符号。
1.3场地设计与城市规划
城市规划是根据一定时期城市及地区的经济和社会发展计划与目
标，结合当地当时的具体条件，确定城市或地区的性质、规模和
发展方向。关键在于合理利用土地、节省建设用地、协调城市空
间环境和功能布局，进行各项建设用地的综合部署和建设工作计
划的全面安排。
最新课件
12
1、关于场地的基本概念
基地:用于建设的用地,通常指设计/建设之前的状态.
了解生地和熟地的区别。
最新课件
13
最新课件
14
2、关于场地设计的概念
场地设计（site design），是针对基地内建设项目的总
平面设计，是依据建设项目的使用功能要求和规划设
计条件，在基地内外的现状条件和有关法规、规范的

《场地设计》课件(二讲上)

《场地设计》课件(二讲上)
10
4.1.2 建筑高度的限制
4.1.3 高层建筑和其他民用建筑 民用建筑按层数或高度进行分类 住宅建筑按层数分类：1—3层为低层住宅，4-6层为多层 住宅，7-9层为中高层住宅，10及10层以上为高层住宅。
除住宅建筑之外的民用建筑，高度≤24m为单层、低层和 多层民用建筑，>24m的非单层公共建筑者为高层建筑， 高度在100m以上的建筑物为超高层建筑。
16
（4）两座建筑相邻两面的外墙为非燃烧体，如无外露的 燃烧体屋檐，当每面外墙上的门窗洞口面积之和《该外墙 面积的5%，且门窗口不正对开设时，其防火间距可减少 25%。 （5）耐火等级低于四级的原有建筑物，其防火间距按四 级确定。
17
4.3 日照间距及遮挡
4.3.1 关于日照参数
（1）太阳高度角 1）太阳高度角：指太阳直射光线与地平面之间的夹角， 地平面即地球表面观测点以铅垂线为法线的切平面。 夏至日：6月21日或22日 太阳高度角最高 冬至日：12月22日或23日 太阳高度角最低 在一年中冬至日的日照时间最短和日照质量最差，因此在 确定建筑是否满足日照要求时，只需满足冬至日日照要求 即可。
平均风速玫瑰图中，图 中离中心越远的方位， 表示该风向的风速最大。
46
47
4.5.2 污染系数 即在污染源的下风向受害程度。下风部位受污染的程度与 该方向的方向频率成正比，与风速大小成反比，即污染系 数=风向频率/平均风速。 污染源应布置在主导风向的下风向，以避免污染源对其他 设施产生危害。 4.5.3 风的等级
18
4.3 日照间距及遮挡
4.3.1 关于日照参数
2）太阳赤纬角：太阳赤纬角即太阳光线与地球赤道面 所夹的圆心角，也就是太阳中心和地球中心的连线同 地球赤道面的夹角。

《场地设计》课件(二讲下)

《场地设计》课件(二讲下)

注重植物的养护管理，保证植物健康 生长，延长观赏期。
植物搭配
通过合理的植物搭配，形成丰富的植 物群落，提高生态效益。
地面铺装
铺装材料选择
根据场地特点和景观需求，选择 合适的铺装材料。
铺装图案设计
通过合理的图案设计，增强地面视 觉效果，引导人流。
铺装排水
考虑地面排水问题，确保雨天场地 不积水。
水景设计
详细描述
在场地设计中，应注重保护自然环境，减少对生态环境的破坏。设计应充分利用 自然条件，如地形、水系等，同时采取有效的生态措施，如绿化、雨水收集等， 以实现场地与自然环境的和谐共生。
人文原则
总结词
人文原则要求场地设计关注人的文化需求，体现人文关怀，传承历史文化。
详细描述
在场地设计中，应注重人的文化需求，将人文关怀融入设计中。设计应关注当地的历史文化背景，挖掘文化内涵， 通过场地设计传承和展示当地文化特色。同时，设计还应考虑人的心理感受，创造舒适、宜人的空间氛围。
美学原则
总结词
美学原则要求场地设计在视觉上美观、和谐，给人以美的享 受。
详细描述
美学原则主要体现在场地的布局、景观、色彩等方面。设计 应注重整体效果，使场地在视觉上呈现出美观、和谐的特点 ，同时也要注重细节处理，使场地更加精致、有质感。
生态原则
总结词
生态原则要求场地设计尊重自然环境，保护生态环境，实现可持续发展。
案例四：某大学校园场地设计
总结词
学术氛围、文化传承
详细描述
该大学校园场地设计注重学术氛围的 营造，通过建筑风格和文化元素的传 承，展现出学校的文化底蕴，为学生 提供良好的学术环境。
案例五：某工业园区场地设计
总结词
高效、安全

西南交大场地设计课件

西南交大场地设计课件

• 5.2.1 民用建筑之间的防火间距不应小于表5.2.1 的规定， 与其它建筑物之间的防火间距应按本规范第3 章和第4 章 的有关规定执行。
表5.2.1 民用建筑之间的防火间距(m)
耐火等级 一、二级 三级
四级
一、二级
6
7
9
三级
7
8
10
四级
9
10
12
• 注：1 两座建筑物相邻较高一面外墙为防火墙或高出相邻 较低一座一、二级耐火等级建筑物的屋面15m 范围内的外 墙为防火墙且不开设门窗洞口时，其防火间距可不限； 2 相邻的两座建筑物，当较低一座的耐火等级不低于 二级、屋顶不设置天窗、屋顶承重构件及屋面板的耐火极 限不低于1.00h，且相邻的较低一面外墙为防火墙时，其 防火间距不应小于3.5m； 3 相邻的两座建筑物，当较低一座的耐火等级不低于 二级，相邻较高一面外墙的开口部位设置甲级防火门窗， 或设置符合现行国家标准《自动喷水灭火系统设计规范》 GB 50084 规定的防火分隔水幕或本规范第7.5.3 条规定 的防火卷帘时，其防火间距不应小于3.5m； 4 相邻两座建筑物，当相邻外墙为不燃烧体且无外露 的燃烧体屋檐，每面外墙上未设置防火保护措施的门窗洞 口不正对开设，且面积之和小于等于该外墙面积的5%时， 其防火间距可按本表规定减少25%； 5 耐火等级低于四级的原有建筑物，其耐火等级可按 四级确定；以木柱承重且以不燃烧材料作为墙体的建筑， 其耐火等级应按四级确定； 6 防火间距应按相邻建筑物外墙的最近距离计算，当 外墙有凸出的燃烧构件时，应从其凸出部分外缘算起。
谢谢
上讲回 顾
日照间距和日照间距系数的概念？ • 日照间距：前后两列建筑物之间为保证后排建筑物在规定
时日获得必需日照量而保持一定的距离称为日照间距。 日照间距系数L。L=D/H

(第三部分)场地设计005-7ppt课件

(第三部分)场地设计005-7ppt课件

最新课件
51
建筑群体在场地中的布局：
■ 建筑的群体组合 居住建筑的群体组合方式--行列式
有利于获得良好 通风和日照，对地形有较强适应性，广泛采用
容易受到交通干扰，群体空间较为单板，可采取单元拼贴，山墙错落，成组改变 方向等布置手法
最新课件
52
建筑群体在场地中的布局：
■ 建筑的群体组合 居住建筑的群体组合方式--点群式
■ 内容分区 分区的依据 各分区之间的相互关系
最新课件
9
■ 场地分区的思路
场地布局的起点，确定大框架，将场地内包含的内容按照 一定关系分成若干部分组织到区域里
从内容组织的要求出发来 进行功能分区和组织 将性质相近、使用联系密切的 内容归于一区。
从基地利用的角度出发进 行用地划分 将用地分为主体、辅助建筑用 地；广场；停车场；绿化庭院 等。
复杂的场地，一般采取用地均衡的方式。
•先根据不同的性质将用地划分为几个相对集中的区域，使场地整体划分明确， 然后进一步调整各区域之间用地面积的比例关系，并对各区域用地再次细分， 从而通过间接的方式获得相应内容的均衡分布。 •直接将用地较均衡地细划为较小的区域，将内容在满足自身要求的前提下适当 分解，组合到各区域中，使每个区域各有其用；
群体由于部分构成，其中各部分差别，反应多样 性与变化； 各部分之间反应联系，反应和谐和秩序，既有变 化与秩序，则势必显得杂乱。 为保证整体空间和谐统一的群体组合，需要运用 建筑构图的基本原理，是平面布局具有良好的条 理性与秩序性
最新课件
61
建筑群体在场地中的布局：
■ 群体组合的协调与统一原则
主从原则 秩序建构 统一手法 对比手法
空间特性：从功能所需空间的特性入手，将性质 相同或相近的整合在一起，将性质相异或相斥的 做妥善的隔离，使分区可沿多条线索进行。

西南交大场地设计课件3

西南交大场地设计课件3

•
• 1.2、风速及风级
风速：气象学上用空气每秒流动了多少米（m/s)来表示风速大小。
风级：即风力的强度。蒲福风力等级表为常用的划分方法。
• 1.3、风玫瑰图
• 风玫瑰图是表示风向特征的一种方法，它又可分为风向玫瑰图、风向频率 玫瑰图、平均风速玫瑰图和污染系数玫瑰图等。 常用的是风向频率玫瑰图，通常简称为风玫瑰图 风向频率玫瑰图的画法：在风向方位图中，按照一定的比例关系，在各方位 放射线上自原点向外分别量取一线段，表示该方向风向频率的大小，用直线 连接各方位线的端点，形成闭合折线图形，即为风向频率玫瑰图。 有时风向频率玫瑰图有中心圈，中心圈内的数值为全年的静风频率。
回
• 场地设计条件有哪些？
顾
自然条件、建设条件、城市规划和相关的法规、规范对场地建设的公共限制 场地的自然条件包含哪些因素？ 地形、气候、工程地质、水文及水文地质等条件 以下概念的名词解释： 等高距及等高线间距 风向频率 太阳高度角和太阳方位角
震级与烈度 ……
思
•
因气候差异表现出完全不同的特点。
在风向方位图中按照一定的比例关系在各方位放射线上自原点向外分别量取一线段表示该方向风向频率的大小用直线连接各方位线的端点形成闭合折线图形即为风向频率玫瑰图
场地设计（三）
上
•
讲
回
顾
场地设计有哪三个主要特点？场地设计工作的目的是什么？场地 设计的工作特性有哪些？
•
高度综合性的工作、技术与艺术的双重性、理性的成分和感性的成分
• • • • • 等高距及等高线间距 风向频率 太阳高度角和太阳方位角、 震级与烈度 ……
问题？
你会读左边的地形图吗？
？
场地设计条件
• 场地设计条件主要包括：

《场地设计》PPT课件

《场地设计》PPT课件
设计调研
（1）场地现状基础调查 （2）同类已建工程的调查
精选课件ppt
10
2、设计工作
（1）一般方法与步骤 （2）设计内容和成果要求 ①设计说明书
A、设计依据及基础资料 B、场地概况 C、总平面布置 D、竖向设计 E、交通运输 F、主要技术经济指标和工程量
精选课件ppt
11
②区域位置图 ③总平面图 ④竖向布置图 ⑤内部作业图纸及文件
1、场地设计的基本原则
认真贯彻执行国家的有关方针、政策
符合当地城市规划的要求
满足生产、生活的使用功能要求
技术经济合理
满足交通运输要求
满足卫生、安全等技术规范和规定的要求
竖向布置合理
管线综合布置合理
合理进行绿化布置与环境保护
合理考虑发展和改、扩建问题
精选课件ppt
14
2、场地设计的依据
精选课件ppt
25
2、密度控制
建筑密度
各类建筑基底面积的总和（㎡）
建筑密度=
×１００％
场地用地面积（㎡）
建筑系数
建筑物
露天堆场及
构筑物 +露天设备+ 露天操作场
建筑系数=
用地面积 场地（厂区）用地面积
×１００％
场地利用系数
精选课件ppt
26
3、高度控制
建筑限高
（1）建筑限高的含义
容积率=
精选课件ppt
23
2、工程准备条件
现状房屋的拆迁 场地平整 不良自然条件的改造
3、基础设施条件
区域位置条件 市政设施条件
精选课件ppt
24
场地的公共限制
1、用地控制
场地界限
（1）建设用地边界线 （2）道路红线 （3）建筑控制线

(完整版)西南交大场地设计课件1

(完整版)西南交大场地设计课件1

如何使基地变得符合使用的需求？如何将人工的建造物结合到基地之上？
如何使一块外在的土地变成人们赖以生存的场所，成为生活的一部分？这是 人类营造活动的根本课题。
•
营造活动的直接目的是为了获得可满足使用要求的建造物，在本质上则
是要将一块对人没有意义的土地变得具有意义。因此在人类最早的营造实践
中，即已体现出了有意识的场地处理。
体确定各种管线在地上和地下的走向、平行敷设顺序、管线间距、
架设高度或埋设Biblioteka 度等，避免其相互干扰6. 环境设计与保护
合理组织场地内的室外环境空间，综合布置各种环境设施控制噪声
等环境污染，创造优美宜人的室外环境
7. 技术经济分析
核算场地设计方案的各项技术经济指标，满足有关城市规划等控制 要求；核定场地的室外工程量及造价，进行必要的技术经济分析与 论证
村落——边界和核心 较为成型的“场地设计”
姜寨村落遗址
（二）、两种设计思想的差异
• 场地设计思想是东西建筑传统的重要组成部分。
• 以两种不同的场地处理观念为起点，东西方建筑传统走上了不同的发展道 路。
•
这两种传统各自特征的建立以及它们之间鲜明差异的形成，在很大程度
上是由于对待场地的不同观念所致。
（三）场地设计的内容
1. 现状分析
分析场地及其周围的自然条件、建设条件和城市规划的要求等，明 确影响场地设计的各种因素及问题，并提出初步解决方案。
2. 场地布局 3. 交通组织
结合场地的现状条件，分析研究建设项目的各种使用功能要求，明 确功能分区，合理确定场地内建筑物、构筑物及其他工程设施相互 间的空间关系，并具体地进行平面布置。
（四）、场地设计研究的现实意义
• 一、学科发展的背景 • 二、设计实践的需要 • 三、建筑市场的现状 • 四、注册制度的推行

《场地设计》课件

《场地设计》课件
目的与意义
通过设计构思，将抽象的设计理念转化为具体的方案 ，为后续方案设计提供基础。
方法与步骤
确定设计主题、进行创意构思、绘制草图、评估优化 。
方案设计
方案设计
根据设计构思，对场地进行详细规划，包括空间布局、景观设计 、设施配置等。
目的与意义
通过方案设计，将初步设计方案细化，为后续施工图设计提供依 据。
场地设计涉及领域
景观设计、城市规划、建筑学、环 境心理学等。
场地设计特点
因地制宜、以人为本、生态优先。
场地设计的目的和意义
提高生活质量
通过创造优美的户外环境，满 足人们休闲、娱乐、运动等方
面的需求，提高生活质量。
传承文化
场地设计可以传承和弘扬地域 文化，通过景观塑造展现地方 特色和历史底蕴。
促进生态可持续发展
学校场地设计旨在创造一个安全、舒适、高效的学习环境 ，满足师生的教学需求。
学校场地设计要点
包括合理规划教学空间、注重校园文化建设、提供便捷的 交通设施等。
学校场地设计案例分析
选取具有代表性的学校场地设计案例，对其设计理念、手 法和效果进行深入剖析。
05
CATALOGUE
案例分析
案例一：某居住区场地设计
设施要素
设施布局
合理规划设施的位置பைடு நூலகம்分布，以满足使用需求。
设施功能
明确设施的使用功能，提高设施的使用效率。
设施质量
注重设施的质量和舒适性，提升使用体验。
生态要素
生态平衡
保护和恢复场地生态系统的平衡，维护生物多样性。
节能环保
采用绿色建筑材料和节能技术，降低能耗和减少环境污染。
雨洪管理
合理规划雨水排放和利用，减少洪涝灾害风险。

(完整版)西南交大场地设计课件13

(完整版)西南交大场地设计课件13

够面积的广场，便于交通集散，减少对城市交通的干扰。
• 集散广场应根
据高峰时间人流和 车流的多少、公共 建筑物主要出人口 的位置，结合地形， 合理布置车流与人 流的进出通道、停 车场地、步行活动 地带等，以保证广 场上的车辆和行人 互不干扰，交通路 径便捷。
问题
• 场地交通组织的目的 • 场地出入口设置的相关规范要求 • 交通流线组织的基本结构形式
场地交通组织
•
场地交通组织及道路布局是场地总体布局的重要内
容之一，是保证场地设计方案经济合理的重要环节。
• 目的：满足场地内各功能活动的交通要求 在场地的分区间以及场地与外部环境间建立有效的
交通联系
为场地总体布局提供良好的内外交通条件，实现预 定的场地设计方案。
• 《民用建筑设计通则》GB 50352—2005
• 4．1．5 基地机动车出人口位置应符合下列规定：
1 与大中城市主干道街天桥、人行地道(包括引道、引 桥)的最边缘线不应小于5m； 3 距地铁出人口、公共交通站台边缘不应小于15m； 4 距公园、学校、儿童及残疾人使用建筑的出人口不应小 于20m； 5 当基地道路坡度大于8％时，应设缓冲段与城市道路连接； 6 与立体交叉口的距离或其他特殊情况，应符合当地城市 规划行政主管部门的规定。
诊、住院、后勤服务等不同分区、不同流线进出的要求。
• （二）场地出入口的位置
•
在一般地段，场地出入口位置主要根据用地分区及相
邻城市道路情况而定，应注意尽量减小对城市主干道交通
的干扰。
• 当场地同时毗邻城市主干道和次干道（或支路）时， 一般主入口设在主路上，次入口设在次路上，并应优先选 择次干道一侧作为主要机动车出入口。有时，场地仅与一 条城市道路临接，主、次入口均在同一条道路上。场地或 建筑物的主要出入口，应避免正对城市主要干道的交叉口。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教室的长边与运动场地的间距不应小于25m。
• 成都市对建筑间距的规定
• 场地设计作图题
建筑在场地中的布置
单体建筑在场地中的布置 • 1、以建筑自身为核心，布置在场地中部 • 2、建筑布置在场地边侧或一角 • 建筑群体在场地中的布局 • 1.以空间为核心，建筑围合空间
• 2.建筑与空间相互穿插
（二）建筑间距的确定
•
建筑间距是指两幢相对的建筑物外墙面之间的水平
距离。
• 1、日照间距
• 2、通风要求
• 3、防火间距
• 4、其它因素
• 3、防火间距
• 为保证发生火灾时相邻建筑的安全，防止火灾的蔓延， 建筑物之间必须保持一定的防火间距，防火间距的大小主 要取决于建筑的高度、耐火等级和建筑外墙上门窗洞口等

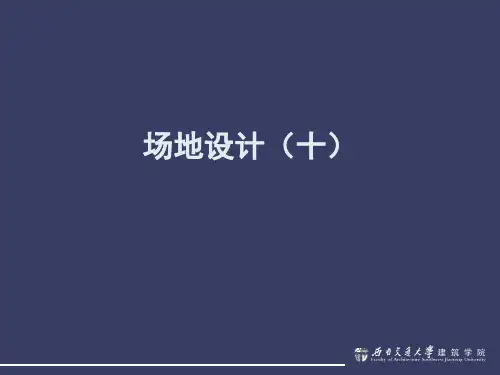

场地设计（十）
上讲回 顾
• 建筑布局的基本要求包括哪些？
• 在建筑布局时要考虑朝向的选择和间距的确定，应综合 考虑日照、通风和防火等方面的问题，符合相关设计规范， 满足卫生、安全和经济等基本要求。
• 影响建筑间距的因素有哪些？
• 建筑间距是指两幢相对的建筑物外墙面之间的水平距 离。影响建筑间距的因素有：1、日照间距，2、通风要求， 3、防火间距，4、其它因素
• （一）单体建筑在场地中的布置
• 1、以建筑自身为核心，布置在场地中部
• 建筑安排在场地的主要位置或中央，四周留出空间布 置其他内容，形成以建筑物为核心、空间包围建筑的图底 关系。
• 特点是： • 整体秩序简明，主体突出，视觉形象好。 • 不利因素：是建筑形象单一，缺乏层次变化，与周围
关系较为单调。
• 5.2.1 民用建筑之间的防火间距不应小于表5.2.1 的规定， 与其它建筑物之间的防火间距应按本规范第3 章和第4 章 的有关规定执行。
表5.2.1 民用建筑之间的防火间距(m)
耐火等级 一、二级 三级
四级
一、二级
6
7
9
三级
7
பைடு நூலகம்
8
10
四级
9
10
12
• 注：1 两座建筑物相邻较高一面外墙为防火墙或高出相邻 较低一座一、二级耐火等级建筑物的屋面15m 范围内的外 墙为防火墙且不开设门窗洞口时，其防火间距可不限； 2 相邻的两座建筑物，当较低一座的耐火等级不低于 二级、屋顶不设置天窗、屋顶承重构件及屋面板的耐火极 限不低于1.00h，且相邻的较低一面外墙为防火墙时，其 防火间距不应小于3.5m； 3 相邻的两座建筑物，当较低一座的耐火等级不低于 二级，相邻较高一面外墙的开口部位设置甲级防火门窗， 或设置符合现行国家标准《自动喷水灭火系统设计规范》 GB 50084 规定的防火分隔水幕或本规范第7.5.3 条规定 的防火卷帘时，其防火间距不应小于3.5m； 4 相邻两座建筑物，当相邻外墙为不燃烧体且无外露 的燃烧体屋檐，每面外墙上未设置防火保护措施的门窗洞 口不正对开设，且面积之和小于等于该外墙面积的5%时， 其防火间距可按本表规定减少25%； 5 耐火等级低于四级的原有建筑物，其耐火等级可按 四级确定；以木柱承重且以不燃烧材料作为墙体的建筑， 其耐火等级应按四级确定； 6 防火间距应按相邻建筑物外墙的最近距离计算，当 外墙有凸出的燃烧构件时，应从其凸出部分外缘算起。
鹿特丹新卢克索剧院 ——波尔斯＋威尔森
• 2、建筑布置在场地边侧或一角
• 建筑布置在场地边侧或一角，能使剩余用地相对集中， 便于安排场地内应布置的其它内容， 节约用地。
建筑群体在场地中的布局
• 场地总体布局中的建筑群体：
• 1、一个场地上同时安排若干建筑物。建筑群由数栋功能 相关的单体组成；
• 注：1 建筑高度的计算：当为坡屋面时，应为建筑物室外 设计地面到其檐口的高度；当为平屋面(包括有女儿墙的 平屋面)时，应为建筑物室外设计地面到其屋面面层的高 度；当同一座建筑物有多种屋面形式时，建筑高度应按上 述方法分别计算后取其中最大值。局部突出屋顶的嘹望塔、 冷却塔、水箱间、微波天线间或设施、电梯机房、排风和 排烟机房以及楼梯出口小间等，可不计入建筑高度内。
上讲回 顾
日照间距和日照间距系数的概念？ • 日照间距：前后两列建筑物之间为保证后排建筑物在规定
时日获得必需日照量而保持一定的距离称为日照间距。 日照间距系数L。L=D/H
问题？
• 建筑设计防火规范与高层民用建筑设计防火规范的适用范 围及具体内容？
• 单体建筑、群体建筑在场地中布置的几种形式？ • 居住建筑的群体组合
情况。
• 民用建筑设计通则(GB 50352—2005)
• 5．1．2 建筑布局应符合下列规定
• 1 建筑间距应符合防火规范要求；
• （1）民用建筑的防火间距
• 建筑设计防火规范GB 50016--2006
• 1.0.1 为了防止和减少建筑火灾危害，保护人身和财产安 全，制定本规范。
• 1.0.2 本规范适用于下列新建、扩建和改建的建筑： 1 9层及9层以下的居住建筑(包括设置商业服务网点的居 住建筑)； 2 建筑高度小于等于24m的公共建筑； 3 建筑高度大于24m的单层公共建筑； 4 地下、半地下建筑(包括建筑附属的地下室、半地下室)； 5 厂房； 6 仓库； 7 甲、乙、丙类液体储罐(区)； 8 可燃、助燃气体储罐(区)； 9 可燃材料堆场； 10 城市交通隧道。
• （3）车库的防火间距 • 汽车库、修车库、停车场设计防火规范GB 50067-97
• 4、影响建筑间距的其它因素
• 中小学校建筑设计规范(GBJ 99—86)
第2.3.6条 建筑物的间距应符合下列规定： 一、教学用房应有良好的自然通风。 二、南向的普通教室冬至日底层满窗日照不应小于2h。 三、两排教室的长边相对时，其间距不应小于25m。
• （2）高层民用建筑的防火间距
• 高层民用建筑设计防火规范GB 50045-95（2005年版）
• 1.0.3 本规范适用于下列新建、扩建和改建的高层建筑及 其裙房： 1.0.3.1 十层及十层以上的居住建筑（包括首层设置商业 服务网点的住宅）； 1.0.3.2 建筑高度超过24m的公共建筑。
• 1.0.4 本规范不适用于单层主体建筑高度超过24m的体育 馆、会堂、剧院等公共建筑以及高层建筑中的人民防空地 下室。
