屋面工程技术规范

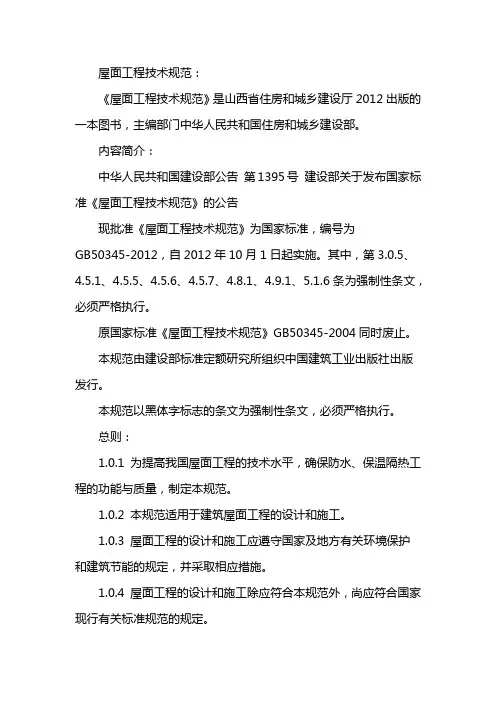

屋面工程技术规范：

《屋面工程技术规范》是山西省住房和城乡建设厅2012出版的一本图书，主编部门中华人民共和国住房和城乡建设部。

内容简介：

中华人民共和国建设部公告 第1395号 建设部关于发布国家标准《屋面工程技术规范》的公告

现批准《屋面工程技术规范》为国家标准，编号为GB50345-2012，自2012年10月1日起实施。其中，第3.0.5、4.5.1、4.5.5、4.5.6、4.5.7、4.8.1、4.9.1、5.1.6条为强制性条文，必须严格执行。

原国家标准《屋面工程技术规范》GB50345-2004同时废止。

本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

总则：

1.0.1 为提高我国屋面工程的技术水平，确保防水、保温隔热工程的功能与质量，制定本规范。

1.0.2 本规范适用于建筑屋面工程的设计和施工。

1.0.3 屋面工程的设计和施工应遵守国家及地方有关环境保护和建筑节能的规定，并采取相应措施。

1.0.4 屋面工程的设计和施工除应符合本规范外，尚应符合国家现行有关标准规范的规定。 1.0.5 屋面工程施工质量验收，应符合国家标准《屋面工程质量验收规范》GB50207-2012的规定。

作品目录：

1 总则

2 术语

3 基本规定

4 屋面工程设计

5 卷材防水屋面

6 涂膜防水屋面

7 刚性防水屋面

8 屋面接缝密封防水

9 保温隔热屋面

10 瓦屋面

本规范用词用语说明

条文说明

《屋面工程技术规范》

屋面排水是指通过屋面的导水装置，将屋面的雨、雪水迅速排出，避免产生屋面积水的措施。是为了使降落在建筑物屋面的雨水和雪水，特别是暴雨，在短时间内形成积水及时排除室外，避免造成积水四处溢流或屋面漏水而影响人们的生活和生产活动。为了能够使积水迅速排除屋面，进行周密的排水设计是必要的。

一、屋面排水设计规范

屋面排水设计的主要任务首先将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。

具体步骤： (1)确定屋面坡度的形成方法和坡度大小; (2)选择排水方式，划分排水区域; (3)确定天沟的断面形式及尺寸; (4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。 单坡排水的屋面宽度不宜超过 12m，矩形天沟净宽不宜小于 200mm，天沟纵坡最高处离天沟上口的距离不小于 120mm。 落水管的内径不宜小于 75mm，落水管间距一般在 18m～24m 之间，每根落水管可排除约 200 平方米的屋面雨水。 水专业规范，每根落水管可排除约 250 平米的屋面汇水面积(汇水面积含屋 面的墙面面积)。

二、屋面排水系统

1. 屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统 内排水是指屋面设雨水斗，雨水管道设置在建筑内部的雨水排水系统。 雨水内排水系统适用于屋面跨度大、屋面曲折(壳形、锯齿形) 、屋面有天窗等 设置天沟有困难的情况，以及高层建筑、建筑立面要求比较高的建筑、大屋顶建 筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况，多采用内排水。内排水 系统一般由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和附属构筑物几 部分组成

2. 屋面雨水系统按照屋面的排水条件分为： 檐沟排水 、天沟排水

檐沟外排水由檐沟和敷设在建筑物外墙的立管组成。 降落到屋面的雨水沿屋 面集流到檐沟， 然后流入隔一定距离设置的立管排至室外的地面或雨水口。根据

屋面工程技术规范

一、防水工程概况：工程防水项目、地下室防水、屋面防水、卫生间。

二、建筑设计的要求等级

1、地下室防水：根据《地下工程防水技术规范》，建筑应有严格防水措施地下防水等级为一级。

(1)地下室外围护结构防水项目分为砼结构工程、抗渗砼结构自防水。地下室基础底板抗渗等级为0.6Mpa防水结构砼的配合比应通过实验室确定，抗渗等级应比设计等级高一级（0.2Mpa）。

(2)基础底板防水层为两道，采用卷材—涂料相结合防水防案。卷材采用1.5㎜厚三元乙丙橡胶防水卷材，防水涂料采用2㎜厚聚氨脂防水涂料。

(3)地下室外围护结构除地下室外墙抗渗砼结构自防水外，同样两道防水层，采用卷材—涂料相结合 防水方案,卷材采用1.5㎜厚三元乙丙橡胶防水卷材, 防水涂料采用2㎜厚聚氨脂防水涂料。防水层的保护层采用40厚聚苯板。侧墙保护层以外开挖1米以内采用2：8灰土分层夯实回填。压实系数＞0.95。

(4)地下室顶板不在上部建筑主体内时，顶板上应作防水，防水层同样采用卷材—涂料相结合防水方案，防水层保护层为50㎜厚C20细石砼。

2、屋面防水：屋面防水根据《屋面工程技术规范》屋面防水等级为二级。采用卷材—涂料相结合的防水方案。卷材采用1.5㎜厚三元乙丙橡胶防水卷材, 防水涂料采用2㎜厚聚氨脂防水涂料。防水层上保护层为挤塑聚苯板。

3、卫生间防水：卫生间防水层1.5㎜厚聚氨脂防水涂料，防水层上为带有坡度的细石砼保护层。施工技术准备、施工技术要点，材料准备及技术质量要求。

(1)地下室所有一切的防水材料，必须是有经过人防质监部门认可发有准用证的防水材料。

(2)地下防水、卫生间防水工程所用的防水材料必须有经过国家质量检验过的产品合格证书和性能检查报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。不合格的材料坚决不得在工程中使用。 (3)屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

GB50345-2023屋面工程技术规范

本标准主要涉及以下方面的内容：

1.屋面工程的材料要求。包括屋面材料的种类、性能要求、质量评定标准等。根据工程实际情况，选择适当的屋面材料，确保其质量符合要求。

2.屋面工程的设计要求。包括设计计算、结构安全、防水要求等。根据建筑物的结构形式和使用需求，进行屋面工程的设计，确保其结构安全可靠，具备良好的防水性能。

3.屋面工程的施工要求。包括施工准备、施工工艺、施工质量控制等。根据设计要求，选择合适的施工工艺，确保施工质量符合要求，避免出现施工过程中的质量问题。

4.屋面工程的验收标准。包括验收内容、验收标准和验收程序等。在施工完成后，进行屋面工程的验收，评估其质量是否符合设计要求和本标准的规定。通过验收程序，确认屋面工程的质量是否合格，并采取相应的措施进行整改和维护。

5.屋面工程的维护要求。包括定期检查、维护措施和维护周期等。屋面工程在使用过程中，需要定期进行检查和维护，及时发现和修复可能存在的问题，保证其正常使用和延长使用寿命。

本标准的实施，能够对屋面工程进行全面规范，提高屋面工程的质量和使用性能。通过合理的材料选择、设计和施工，能够确保屋面工程在使用过程中具备良好的防水性能和结构稳定性，减少屋面漏水和结构损坏的风险。
