铸件质量检验概论
- 格式:ppt
- 大小:3.39 MB
- 文档页数:13
铸件质量检验标准铸件是一种常见的生产工艺,广泛用于各个行业和领域。
铸件质量的好坏直接影响产品的性能和可靠性,因此进行铸件质量检验至关重要。
本文将介绍铸件质量检验的标准和方法。
一、铸件质量检验的重要性铸件质量检验的目的是确保铸件的尺寸精度、表面质量和机械性能达到设计要求。
一方面,铸件的尺寸精度和表面质量直接影响产品的装配和使用;另一方面,对于承受重载或高温等极端工况的铸件来说,其机械性能的好坏关系到产品的安全可靠性。
二、铸件质量检验的标准铸件质量检验的标准包括国家标准、行业标准和企业自身标准。
国家标准是根据相关法律法规制定的,具有强制性,是衡量铸件质量的重要依据。
行业标准是在国家标准的基础上,由行业协会或行业组织制定的,作为行业内铸件质量的参考指南。
企业自身标准是企业根据生产情况和需求制定的,用于规范和管理内部质量控制。
在铸件质量检验中,常用的国家标准有《铸造铁件技术条件》、《铸铝合金件技术条件》等,而行业标准包括《汽车铝合金压铸铸件技术规范》、《船用铸铁件技术条件》等。
企业自身标准则根据企业具体的生产工艺和要求制定,例如《XX公司铸件质量检验标准》。
三、铸件质量检验的方法铸件质量检验的方法主要包括外观检查、尺寸检测和性能测试。
1. 外观检查外观检查是铸件质量检验中最简单直观的方法。
通过肉眼观察铸件的外观,检查是否有裂纹、砂眼、气孔、夹渣等缺陷。
外观检查可以用目视检查或借助放大镜进行观察。
2. 尺寸检测尺寸检测是铸件质量检验中最常见的方法。
主要是测量铸件的外形尺寸、孔径尺寸和壁厚尺寸等。
常用的尺寸测量工具有游标卡尺、内径卡尺、外径卡尺、深度尺等。
尺寸检测可以帮助判断铸件是否满足设计要求。
3. 性能测试性能测试是铸件质量检验中最关键的方法,主要包括力学性能测试、化学成分分析和金相组织分析。
力学性能测试主要是测试铸件的拉伸、弯曲、冲击等力学性能。
化学成分分析可以确定铸件的材料成分是否符合要求。
金相组织分析可以观察铸件的金相组织结构,评估其机械性能。
铸件质量分析实验报告实验报告:铸件质量分析一、实验目的本实验旨在通过对铸件的质量进行分析,了解铸件的工艺流程和质量控制要点,掌握铸件质量分析的相关方法和技巧。
二、实验仪器与材料1. 实验仪器:金相显微镜、硬度计、扫描电子显微镜等。
2. 实验材料:铸件样品。
三、实验过程及结果分析1. 实验过程(1)取出一块铸件样品,并观察其表面情况。
(2)通过金相显微镜对铸件进行金相组织观察。
(3)使用硬度计对铸件进行硬度测试,并记录测试结果。
(4)利用扫描电子显微镜对铸件进行表面形貌和微观组织的观察,并拍摄相关的照片。
2. 实验结果分析(1)通过金相显微镜观察,可以看到铸件的金相组织中存在一些裂纹、气孔和夹杂物等缺陷,这些缺陷对铸件的质量和性能有一定的影响。
(2)通过硬度测试,可以得到铸件的硬度值,进一步评估铸件的机械性能。
(3)通过扫描电子显微镜观察,可以清晰地看到铸件的表面形貌和微观组织结构,进一步分析铸件的质量。
四、实验结果分析通过对铸件的质量分析,可以得到以下结论:1. 铸件的金相组织中存在一些裂纹、气孔和夹杂物等缺陷,这些缺陷对铸件的质量和性能有一定的影响,需要进一步改善铸造工艺以减少缺陷的发生。
2. 铸件的硬度值可以反映铸件的机械性能,通过硬度测试可以评估铸件的耐磨性、耐腐蚀性和强度等指标。
3. 铸件的表面形貌和微观组织结构对铸件的质量也有一定的影响,需要注意铸件的表面处理和冷却控制等工艺环节。
五、实验结论通过对铸件质量的分析,可以得到以下结论:1. 铸件的质量受到金相组织缺陷、硬度值以及表面形貌和微观组织结构等多个因素的影响。
2. 铸件质量分析是评估铸件性能和改进铸造工艺的重要手段,能够指导生产实践中的质量控制和工艺改进。
3. 在铸造过程中,应注重提高铸件的金相组织均匀性和致密性,减少缺陷的发生,以提高铸件的质量和性能。
六、实验总结通过本次实验,我对铸件质量分析的方法和技巧有了更深入的了解。
同时,我也意识到了铸造工艺对铸件质量的重要性,希望通过进一步学习和实践,能够提高自己的铸造工艺和质量控制水平,提高铸件的质量和性能。
铸件检验标准铸件作为机械制造中的重要零部件,其质量直接关系到整个机械设备的使用性能和安全性。
因此,对铸件的检验标准显得尤为重要。
本文将从铸件检验的目的、方法和标准等方面进行详细介绍。
首先,铸件检验的目的是为了保证铸件的质量符合设计要求,满足使用的需要。
在铸件生产过程中,通过检验可以及时发现和排除不合格品,保证产品质量。
其次,铸件检验的方法主要包括外观检查、尺寸测量、材质分析、力学性能测试等。
外观检查是通过肉眼或辅助工具对铸件表面进行检查,以发现铸件表面的缺陷或异物。
尺寸测量是通过测量工具对铸件的尺寸进行检测,以确保尺寸符合设计要求。
材质分析是通过化学成分分析、金相分析等手段对铸件材质进行检测,以确定材质是否符合标准。
力学性能测试是通过拉伸试验、冲击试验等手段对铸件的力学性能进行检测,以确保其强度和韧性符合要求。
在铸件检验标准方面,国家和行业都有相应的标准规定。
国家标准主要包括GB/T、GB、JB等标准,而行业标准则是根据不同行业的特点和要求而制定的标准。
在铸件检验标准中,通常包括了铸件的外观质量、尺寸偏差、材质成分、力学性能等方面的要求。
对于不同类型的铸件,其检验标准也会有所不同,需要根据具体情况进行选择和执行。
在实际操作中,铸件检验需要严格按照标准要求进行,以确保检验结果的准确性和可靠性。
同时,检验人员需要具备扎实的专业知识和丰富的实践经验,以确保检验工作的顺利进行。
在检验过程中,还需要使用合适的检测设备和工具,以提高检验的精度和效率。
总的来说,铸件检验标准对于保证铸件质量和产品安全具有重要意义。
只有严格执行标准要求,才能有效地提高铸件的质量,并确保其在使用过程中的稳定性和可靠性。
希望本文能够对铸件检验标准有所帮助,同时也希望各个相关行业能够重视铸件检验工作,共同提高产品质量和安全水平。
铸造质量与检验由前述液态合金的凝固可知,铸造生产中容易出现多种铸造缺陷,影响到铸件的使用,都会引起质量的波动,为了确保生产出的铸件符合规定的质量要求,在铸造生产中必须采取一定的工艺措施对铸件质量进行控制并做好铸件质量检验工作。
1.铸件的质量铸件质量是指依据设计文件,铸件本身能满足用户使用要求的程度,它包括外观质量、内在质量和使用质量三个方面。
(1)外观质量铸件的外观质量主要包括铸件的表面缺陷、尺寸精度、质量偏差、形状偏差、表面粗糙度和铸件表面清理质量等。
在此,我们先对铸件常见外观铸造缺陷进行一定的直观了解。
铸件常见外观铸造缺陷如下表所示:表常见铸造缺陷在铸件表面或内部有充塞着型砂的孔眼。
在铸件内部、表面或近于表面处有大小不等的光滑孔眼。
一般为圆球形或近似于球形的团球形孔洞,孔壁光滑。
形状为不规则的封闭或敞露的孔洞,孔壁粗糙并带有枝晶状,常出现在铸件最后凝固的部位披缝是铸件表面上厚薄不均匀的片状金属突起物,常出现在铸件分型面和芯头部位。
毛刺是铸件表面上刺状金属突起物,常出现在型和芯的裂缝处,形状极不规则。
由于金属液未完全充满型腔而产生的铸件缺肉。
在铸件表面上、全部或部分覆盖着金属与砂的混合物,或一层烧结的型砂,致使铸件表面粗糙。
冷隔是铸件上未完全融合的缝隙或洼坑,其交接边缘呈圆角,多出现在远离浇口的铸件宽大上表面和薄壁处、金属流股汇合处或铸件表面上有粗糙不规则的金属瘤状物,常位于浇口附近。
在铸件其它部位则往往出现砂眼。
铸件表面的块状金属突起物,其外形与掉落的砂块很相似。
在铸件其它部位则往往出现砂眼或残缺。
在铸件清理或搬运时,损坏了铸件的完整性。
由于收缩应力或型壁变形、开裂引起的铸件外形和尺寸与图纸不符。
(2)内在质量铸件内在质量是通常是指其室温状态时的力学性能,金相组织及化学成分,内部缺陷等,对于特殊用途的铸件,还应包括如下一些特殊性能,如高(低)温力学性能、耐磨性、耐蚀性、减振性、承压密封性、电学、磁学性能等等。
铸件质量检验铸件质量检验是铸造生产的重要工序,其主要职能是:为铸件生产和管理部门提供质量信息;质量管理活动提出课题;保证产品质量。
铸件的检验主要包括铸件表面质量检验、铸件内在质量检验以及铸件质量的综合鉴定。
第一节外观质量的检验其中,铸件的表面质量包括铸件的表面缺陷、尺寸精度、质量偏差、表面粗糙度等。
铸件外观质量优劣影响后续加工工艺、后续加工的消耗,也影响铸件的使用性能。
所有铸件都要按照规定的标准进行外观质量检验。
这些检验又常常需要分多次完成。
例如,铸件铸出后的初检只能发现明显的表面缺陷,细小的表面缺陷则要用专门的设备才能发现。
外部尺寸不难直接测量,内腔的某些形状与尺寸,则要切剖铸件才能测出。
为此,对不同的铸件安排有不同的检验制度,载列于有关工艺文件巾。
本书将从铸件表面缺陷、表面粗糙度、质量偏差,尺寸偏差四个方面分别论述有关内容。
检验的依据是铸件的有关标准、技术条件和图样。
铸件的表面质量主要包括铸件的表面缺陷、尺寸精度、质量偏差、形状偏差、表面粗糙度和铸件表面清理质量等多方面内容。
一、铸件表面缺陷的检验铸件上的表面缺陷,应按具体技术要求分为3类。
(1)照技术条件允许存在的缺陷带有这类缺陷的铸件应视为合格。
(2)允许修复的缺陷包括可以铲除的多肉,可以焊补的疵孔,可以校正的变形和可以浸渗处理的渗漏等。
有这类缺陷的铸件,应按要求做好修复工作,然后再次检验。
(3)允许存在但不允许修复的缺陷有这类缺陷的铸件应子以报废。
(一)检验要求为保证铸件的表面质量,应规定每批(炉)铸件l00%的检验其表面缺陷。
检验要求一般规定如下。
①铸件非加工表面上的浇冒口应清理得与铸件表面同样平整,加工面上的浇冒口残留量应符合图纸规定,有色金属铸件一般允许高出铸件表面2~5mm,黑色金属铸件一般允许高山铸件表面5—15mm。
②在铸什上不允许有裂纹、通孔、穿透性的冷隔和穿透性的缩松、夹渣缺陷。
③铸件非加工表面的毛刺、披缝应清理至与铸件面同样子整。

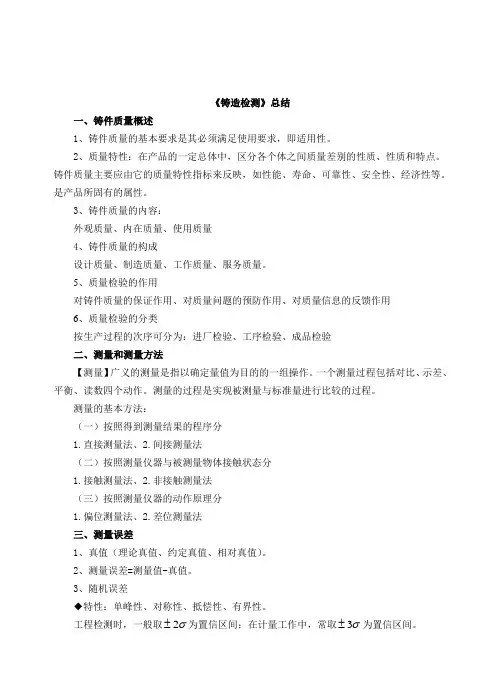

《铸造检测》总结一、铸件质量概述1、铸件质量的基本要求是其必须满足使用要求,即适用性。
2、质量特性:在产品的一定总体中,区分各个体之间质量差别的性质、性质和特点。
铸件质量主要应由它的质量特性指标来反映,如性能、寿命、可靠性、安全性、经济性等。
是产品所固有的属性。
3、铸件质量的内容:外观质量、内在质量、使用质量4、铸件质量的构成设计质量、制造质量、工作质量、服务质量。
5、质量检验的作用对铸件质量的保证作用、对质量问题的预防作用、对质量信息的反馈作用6、质量检验的分类按生产过程的次序可分为:进厂检验、工序检验、成品检验二、测量和测量方法【测量】广义的测量是指以确定量值为目的的一组操作。
一个测量过程包括对比、示差、平衡、读数四个动作。
测量的过程是实现被测量与标准量进行比较的过程。
测量的基本方法:(一)按照得到测量结果的程序分1.直接测量法、2.间接测量法(二)按照测量仪器与被测量物体接触状态分1.接触测量法、2.非接触测量法(三)按照测量仪器的动作原理分1.偏位测量法、2.差位测量法三、测量误差1、真值(理论真值、约定真值、相对真值)。
2、测量误差=测量值-真值。
3、随机误差◆特性:单峰性、对称性、抵偿性、有界性。
工程检测时,一般取σ2±为置信区间;在计量工作中,常取σ3±为置信区间。
◆评价:算术平均误差、标准误差、4、系统误差:定值系统误差、变化系统误差(线性变化系统误差、周期性变化系统误差、复杂规律变化系统误差)◆定值系统误差:①影响多次重复测量的平均值。
②影响随机误差分布曲线位置,不影响其形状。
即不影响测量结果精密度。
③不影响残差。
④不影响标准误差的计算。
变化系统误差:①影响多次重复测量的平均值。
②影响残差。
③影响标准误差。
④影响随机误差分布曲线位置、形状。
◆系统误差的来源:仪器、方法、个人。
◆发现:残差观察法、马里科夫判据∑∑+==-=∆n k i i k i i 11νν、阿贝-赫梅特判据∑-=+=111n i i i M υυ,当21σ-n M 时,则测量值中含有周期性系统误差。
铸件检验标准铸件作为机械制造中常见的零部件,其质量直接关系到整个机械设备的安全性和稳定性。
因此,对铸件的检验标准至关重要。
铸件检验标准是指对铸件进行检验时所需遵循的规范和要求,其目的是确保铸件的质量符合设计要求,达到使用要求。
本文将对铸件检验标准进行详细介绍,以便广大机械制造从业者更好地了解和掌握相关知识。
首先,铸件的检验标准主要包括外观质量、尺寸偏差、化学成分、机械性能等方面。
外观质量是指铸件表面的光洁度、无裂纹、气孔、夹渣等缺陷情况,尺寸偏差是指铸件的实际尺寸与设计尺寸之间的差异,化学成分是指铸件材料的成分含量是否符合标准要求,机械性能是指铸件在受力下的强度、硬度、韧性等性能指标。
这些方面的检验标准是保证铸件质量的重要手段。
其次,铸件检验标准的制定需遵循国家标准和行业标准,具有权威性和可操作性。
国家标准是指由国家标准化管理委员会制定并公布的具有普遍适用性的标准,行业标准是指由行业协会或行业组织制定并公布的适用于特定行业的标准。
在制定铸件检验标准时,需参照国家标准和行业标准的要求,结合具体铸件的材料、工艺和使用条件等因素进行制定,以确保检验标准的科学性和实用性。
再次,铸件检验标准的执行需要严格遵循,确保检验结果的准确性和可靠性。
在执行检验标准时,需严格按照标准规定的检验方法和步骤进行操作,确保检验过程的科学性和规范性。
同时,还需使用符合要求的检测设备和工具,确保检验的准确性和可靠性。
只有严格执行检验标准,才能保证铸件质量的稳定性和可靠性。
最后,铸件检验标准的不断完善和提高是保障铸件质量的重要手段。
随着科学技术的不断发展和进步,铸件材料、工艺和使用条件等方面都在不断变化和完善,因此,铸件检验标准也需要不断进行修订和完善,以适应新的需求和新的情况。
只有不断完善和提高铸件检验标准,才能更好地保障铸件质量,满足不断变化的市场需求。
综上所述,铸件检验标准是保证铸件质量的重要保障,其制定、执行和不断完善都具有重要意义。
