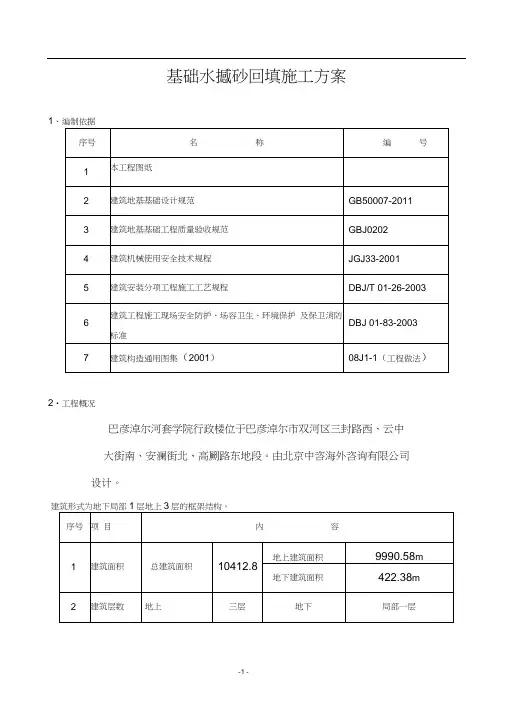

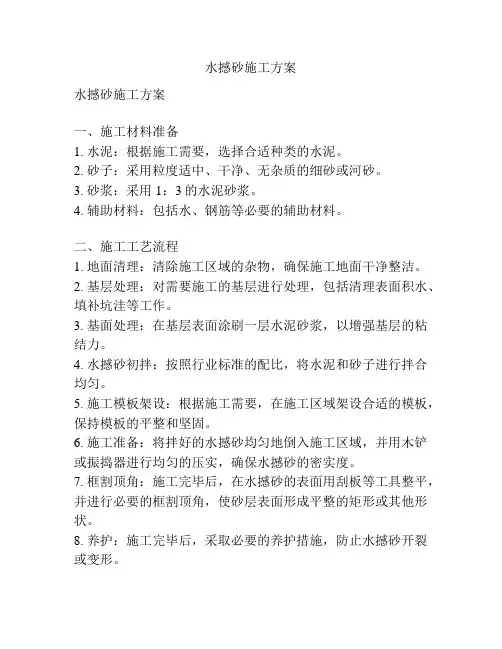

1、编制依据
序 号 名 称 编 号
1 本工程图纸
2 建筑地基基础设计规范 GB50007-2011
3 建筑地基基础工程质量验收规范 GBJ0202
4 建筑机械使用安全技术规程 JGJ33-2001
5 建筑安装分项工程施工工艺规程 DBJ/T 01-26-2003
6 建筑工程施工现场安全防护、场容卫生、环境保护及保卫消防标准 DBJ 01—83-2003
7 建筑构造通用图集(2001) 08J1-1(工程做法)
2．工程概况
一． 巴彦淖尔河套学院行政楼位于巴彦淖尔市双河区三封路西、云中大街南、安澜街北、高劂路东地段.由北京中咨海外咨询有限公司设计。
建筑形式为地下局部1层地上3层的框架结构.
序号 项 目 内 容
1 建筑面积 总建筑面积 10412.8㎡ 地上建筑面积 9990.58m2
地下建筑面积 422。38m2
2 建筑层数 地 上 三层 地下 局部一层 专业收集整理精品文档
！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！==================================================================
====================专业收集精品文档，您的最好选择====================== 3 建筑层高 地下一层 5.05m 首层 4.2m
二层 4。2m 三层 4。25m
4 结构形式 基础结构形式 独立柱基础+局部筏板基础
主体结构形式 框架－－填充墙结构
5 结构断面尺寸 基础底板厚度 500mm
外墙厚度 300mm
柱断面尺寸 500mm＊500mm 600mm*600mm
700mm*700mm
800mm＊800mm800mm*900mm 800mm＊1000mm
梁断面尺寸 300mm*600mm 400mm＊600mm 300mm*650mm
400mm*700mm
楼板厚度 筏板500mm、楼板110mm、120mm、150mm
6 楼梯结构形式 板式楼梯
7 混凝土强度等级 基础垫层 C15
基础底板、基础梁、基础拉梁、独立基础 C30
柱 C30
楼板、梁 C30
其他 C25
8 抗震等级 三级
专业收集整理精品文档
！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！==================================================================
====================专业收集精品文档，您的最好选择====================== 二、施工准备;
1、水撼施工前管道安装验收合格、需要做试压、闭水实验的管道需要实验合格。
2、管道沟槽排水通畅、边坡稳定。
3、撼砂所用机械、人员、材料准备到位。
4、施工用电保证安全用电.
5、施工人员需要了解施工工艺及安全施工操作规程.
6、测量控制已经控制到位。
三、工艺流程
㈠、“水撼砂试验段”确定检验依据
1、选定“试验段”水撼试验时，应在宽、长2～3米范围内进行。按规定操作方法挂线虚铺、抽水撼砂。
规定的各项实测数据：
⑵ 虚铺砂前下沉深度cm 实测
⑵ 虚铺后砂层顶面的线下沉深度cm 实测
⑶ 虚铺砂料的厚度cm 计算
⑷ 水撼后砂料顶面的线下深度cm 实测
⑸ 水撼后砂料顶面的下降深度cm 计算
⑹ 砂料水撼密实后的厚度cm 计算
⑺ 该砂料水撼虚铺系数 计算
⑻ 计算虚铺砂料松散状容重 g/cm3
⑼ 计算砂料水撼后密实容重 g/cm3
(二）、水撼沙就是沙质土回填的一种方法,即水沉法，回填沙时进行灌水同时用振动棒插入沙中震撼使其沉实。
施工顺序:独立基础、及局部地下室底部清理→分层铺土、耙平→灌水振捣密实→试验合格→验收.
1、明砂采用汽车运输至施工现场基坑边，装载机运送至施工面。
2、设置回填砂层厚度标尺,每坯砂层厚度控制在40cm之内。选用级配合理、含泥量极小的中粗砂，采用机械运输、人工回填、平整。待第一坯层砂回填好后,立即注入适量清洁水，水位控制略高于回填砂面层。待水注好后,采用插入式振捣器按对角线不超专业收集整理精品文档
！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！==================================================================
====================专业收集精品文档，您的最好选择====================== 过30cm的间距依次进行插入振捣，振捣时间不少于40s。待回填砂全部水撼后，及时开泵抽排水，排水时用平板式振捣器纵横交错振捣密实,直到水干为止.
3、测试干密度
在撼砂层面上任意选设测试点(共3组12点），采用环刀法现场采取砂样，将采集好的砂样放入烤箱内烘干称重，以算术平均法求出干密度。当干密度等于或大于设计干密度（ g/cm3）时,再回填下一坯层砂进行水撼，其施工程序同前。实测干密度均达到了 g/cm3以上。
四、水撼砂操作注意事项
⑴ 采用水撼砂回填时，应分段进行。砂料要挂线虚铺。掌握虚铺厚度不大于40cm.
⑵ 灌水振捣撼实，使水分完全渗入回填砂料中,坡度较缓地段水层漫过砂子表面，然后开始水中撼砂振捣操作；坡度较陡的采用在砂料充分灌水后,边灌水边振捣，振捣位置在灌水口的下游。
⑶ 用振捣棒、平板振动器振动夯实.振捣、振动要振到边,边角部位一定要振实.
⑷ 为了保证撼砂密实质量，每个操作者负责水撼的面积不宜过大。
⑸ 分层虚铺、灌足水分、分层撼实 、分层检查是保证水撼砂质量的四个关键.
五、水撼砂施工质量检查方法
⑴ 检查虚铺厚度：随时进行线下量测，以纠正超厚度虚铺问题。
⑵ 检查水撼后砂料顶面下降深度至线下量测。可以掌握水撼后砂的撼实厚度和虚铺系数是否合乎要求。
⑶ 水撼程度的检查：水撼操作一定时间后,手持长度为1。3m钢筋Φ18～Φ22钢筋，钢筋底端距粒料顶面３０~４０ｃｍ，松手以自由落体方式任凭钢筋自由地插向砂料。以不能插入直立或仅能插入3～5cm 时可认为达到撼实要求，在此基础上再作虚铺系数的检查。
⑷ 检查合格后，立即进行虚铺系数的检查。
⑸ 检查方法：
① 挂线量测水撼后砂顶面下降深度；
② 根据虚铺厚度计算撼实厚度；
⑹ 检验频率,每20米（每桩号）检测一点，监理工程师旁站检查。
（7），施工时按照分段施工，每次撼砂长度段不超过50m。 专业收集整理精品文档
！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！==================================================================
====================专业收集精品文档，您的最好选择====================== (8）、因本工程施工的特殊性，基础局部有地下室，回填土存在高低槎，为了保证施工进度，根据施工现场实际情况，将先回填独立基础部分，深基坑待地下室主体施工完毕后回填。在存在高低槎交接部位填成阶梯形，上下相邻两层回填的接缝间距不得小于500mm，接缝处的回填土应充分振实。为保证灌水时不渗透出来流到深基坑将在距回填部位100MM处用原土封,用污水泵排水。
六、施工控制要点
1、回填材料符合设计要求
2、设置回填砂层厚度标尺，每坯砂层厚度控制在50cm之内.选用级配合理、含泥量极小的中粗砂，采用机械运输、人工回填、平整。待第一坯层砂回填好后，立即注入适量清洁水，水位控制略高于回填砂面层。待水注好后，采用插入式振捣器按对角线不超过30cm的间距依次进行插入振捣，振捣时间不少于40s
3、待回填砂全部水撼后，及时开泵抽排水,排水时用平板式振捣器纵横交错振捣密实，直到水干为止.
4、撼砂灌水施工前需清理基坑内的有机物、淤泥、浮土、建筑垃圾等。
六、质量要求及控制要点
撼砂回填符合GB50268-2008及其他相关规范要求
七、成品保护
1施工时应注意保护定位桩及已施工完毕的独立基础柱、基础梁等结构，防止碰撞损坏.特别是采用机械运砂时，应安排专人负责看护和指挥车辆。
2夜间施工时,应合理安排施工顺序,有足够的照明设施,防止铺填超厚，严禁汽车直接倒入。
3在溜槽出口前挡挂3m长橡胶带保护防水.回填土根据每天的回填量，分堆堆放在溜槽旁，并及时覆盖。
4 加强防水层及其保护层的保护,施工时按规程施工,防止发生碰撞和挤压；如发现有损坏时，及时进行修复，不得填土掩盖.
八、安全文明施工和环境保护
